重磅问世！中科院近物所铜铌复合超导腔！增材制造方案揭秘？

大事件刷屏！

根据中国科学院近代物理研究所最新公开信息，我国首套铜铌复合腔高稳定超导加速单元已成功通过各项测试！

这一突破性成果标志着我国在面向高可靠应用的铜铌复合超导腔技术研究方面取得重要进展，为基于射频超导加速器的大科学装置建设提供了一种高性价比、高可靠性的技术方案。

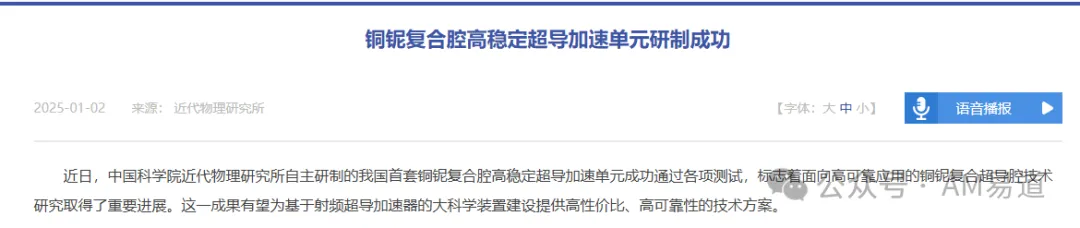

中科院官网：

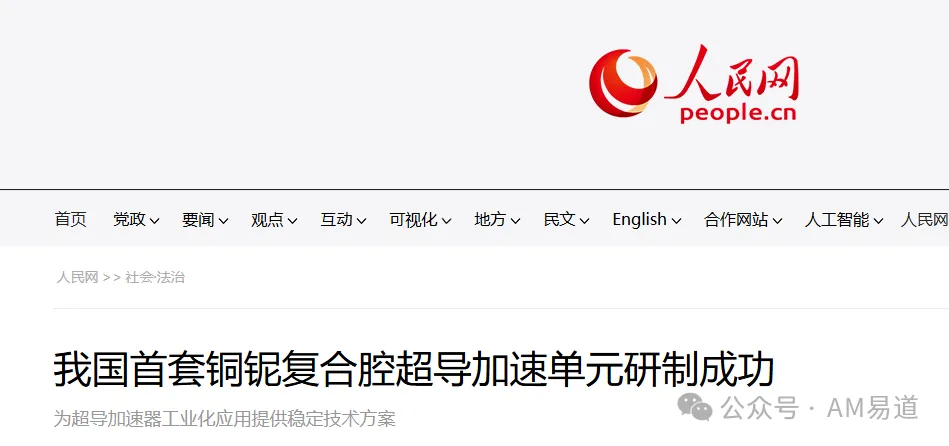

人民网报道：

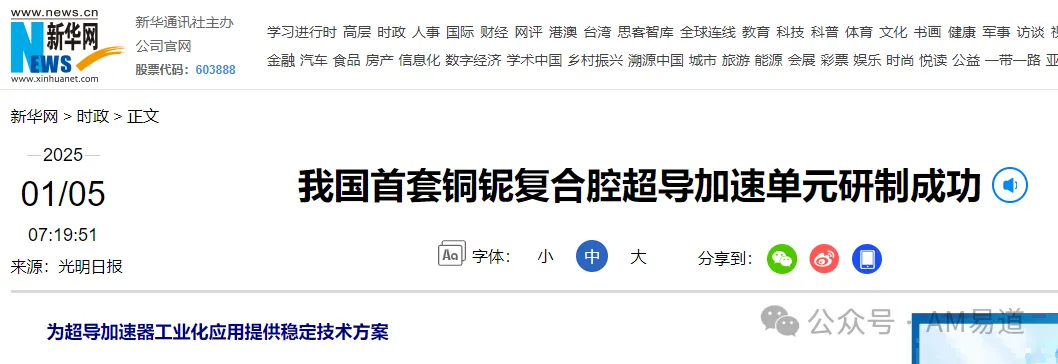

新华网转载：

读者可能还没注意到的是，这个超导加速单元，是增材制造技术生产的！！！

AM易道将试图通过公开信息，找到国之重器背后的3D打印奥秘。

从痛点到突破：超导腔技术的革新之路

超导加速器利用超导技术（即在极低温度下电阻几乎为零的现象）来加速粒子（如电子、质子等）到非常高的速度，从而进行各种科学实验的设备。

它主要用于粒子物理研究、医学治疗、材料科学等领域。

简单来说，超导加速器像一个基础科学研究的“超级引擎”，能让我们深入探索物质的最基本构成，甚至探索宇宙的起源。

可以说，超导加速器的先进性和自主研发生产能力，和任何其他国之重器一样，代表着一个国家的创新能力和综合国力。

传统纯铌超导腔在实际应用中面临着严峻挑战。

由于采用3-5毫米的薄壁结构，这种腔体对液氦压力波动、机电振荡及内壁电磁压力等环境噪声异常敏感，容易导致频率漂移，影响稳定运行。

这些不足严重制约了超导加速器在工业领域的推广应用。

异种金属复合提升性能

为解决这一难题，研发团队提出了全新的多材料路线。

这种方案巧妙地结合了纯铌优异的射频超导性能与厚铜层出色的导热性能和机械强度。

经过5年的潜心研究，团队在铜和铌之间创新性地引入特殊过渡金属层，成功攻克了界面材料难以互溶的技术难题，实现了两种金属的高强度结合。

这一突破不仅解决了材料界面结合的难题，还为复杂曲表面覆高品质厚铜层技术开辟了新途径。

铜和铌复合带来什么效果呢？

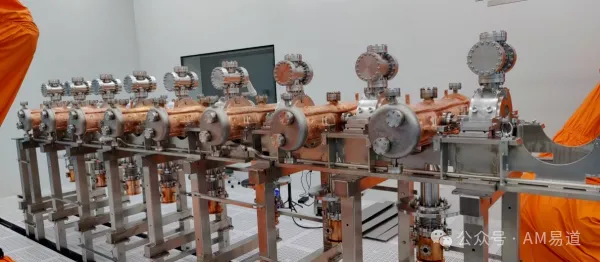

新研制的超导加速单元由9支半波长型铜铌复合超导腔组成，在4.2K（约零下269摄氏度）的低温环境下展现出卓越性能。
平均表面峰值电场达到35兆伏每米，与传统纯铌超导腔的最优水平相当；平均腔体频率洛伦兹失谐系数降至约-4.9赫兹每平方兆伏每米，仅为原纯铌超导腔的50%；
平均腔体频率氦压敏感系数更是降至-2.9赫兹每毫巴，仅为原纯铌超导腔的15%。
这些指标的显著提升，标志着超导腔的稳定性实现了质的飞跃。

性能提升带来的经济效益

这项技术的最大亮点在于其显著的经济效益。

与传统需要2K（约零下271摄氏度）液氦系统的纯铌超导腔相比，新型铜铌复合腔能在4.2K环境下稳定运行。

这一温度提升不仅简化了制冷系统，还大幅降低了运营维护成本。

增材制造：技术突破的幕后功臣

增材制造技术在这项突破性成果中发挥了关键作用。

至于是具体什么技术、什么工艺完成的，公开信息并没有披露。

只提到了实现了异种金属的结合：

攻克了铜铌界面材料难以互溶、复杂曲表面覆高品质厚铜层等技术难关，推动了射频超导技术与增材制造技术的深度融合。

但AM易道找到了一些其他的公开信息，有可能正是此次大新闻的背后技术方案！

与之关联的学术文献？

21变1：铜3D打印重构同步加速器吸收器设计

3万台加速器制造革命：3D打印构建新蓝海(上)
3万台加速器制造革命：3D打印构建新蓝海(下)

之前AM易道已经分享过许多这个领域的3D打印文献。

里面涉及到各种各样的金属3D打印技术。

然而铜铌复合腔的3D打印并不是单一工艺能解决的。

AM易道认为，下面这篇文献，可能才是揭示其增材制造的核心工艺。

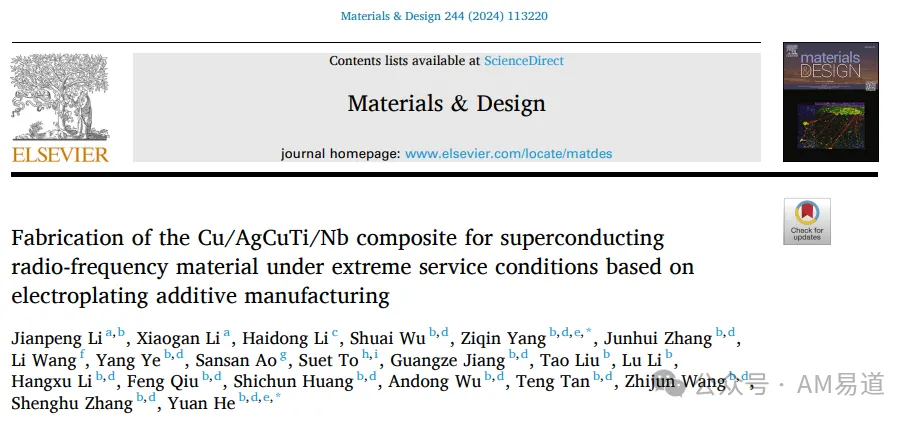

发表于2024年《Materials & Design》的最新论文展示了一种新型复合材料的研制成功。

这项由中国科学院近代物理研究所团队联合大连理工大学等多家科研机构完成的研究，为超导射频腔在极端环境下的稳定运行提供了创新解决方案。

AM易道认为，这项研究才是正主。

其不仅展示了增材制造技术在高端科研装备制造中的重要应用，更为解决超导加速器长期稳定运行这一世界性难题提供了新的思路。

文献创新亮点与技术突破

和公开信息对的上的内容包括，这项研究的核心在于开发出一种新型的Cu/AgCuTi/Nb复合材料制造工艺。

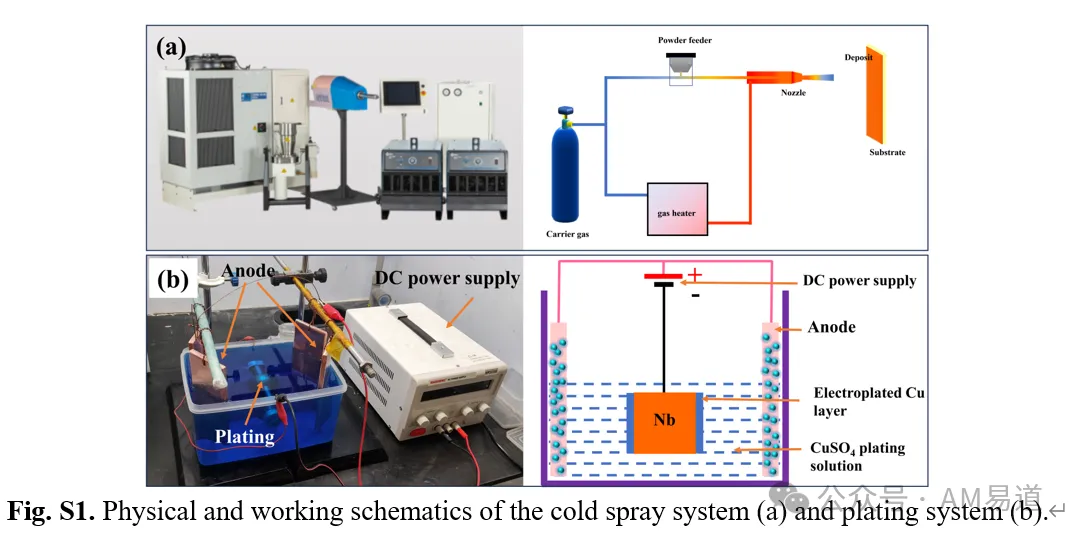

研究团队通过冷喷涂技术在高纯Nb基底表面沉积AgCuTi合金中间层，并采用电镀工艺制备厚铜层，随后进行热处理以实现钎焊效应。

所以增材的核心是冷喷涂！还加了电镀和热处理才形成了良好的铜铌复合！

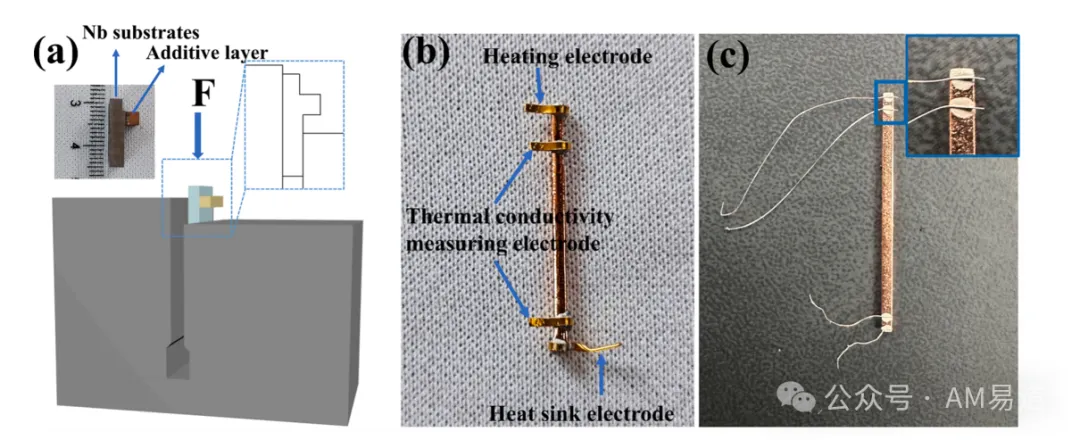

如图1所示，研究团队设计了专门的剪切测试装置，以及导热性能和RRR测试装置，用于评估材料性能。

图2展示了AgCuTi粉末的扫描电镜形貌和元素分布特征。

可以看到，粉末呈现球形（区域1）、不规则（区域2）和块状（区域3）等多种形态，其中球形和不规则颗粒主要由AgCu混合物组成，而块状颗粒则富含Ti元素。

这种特殊的粉末组分设计对于提高后续冷喷涂层的结合强度起到了关键作用。

文献核心研究成果

AM易道认为，最核心的有两个成果：

界面结合强度突破：

经过热处理后的Cu/AgCuTi/Nb复合材料界面结合强度超过150MPa。

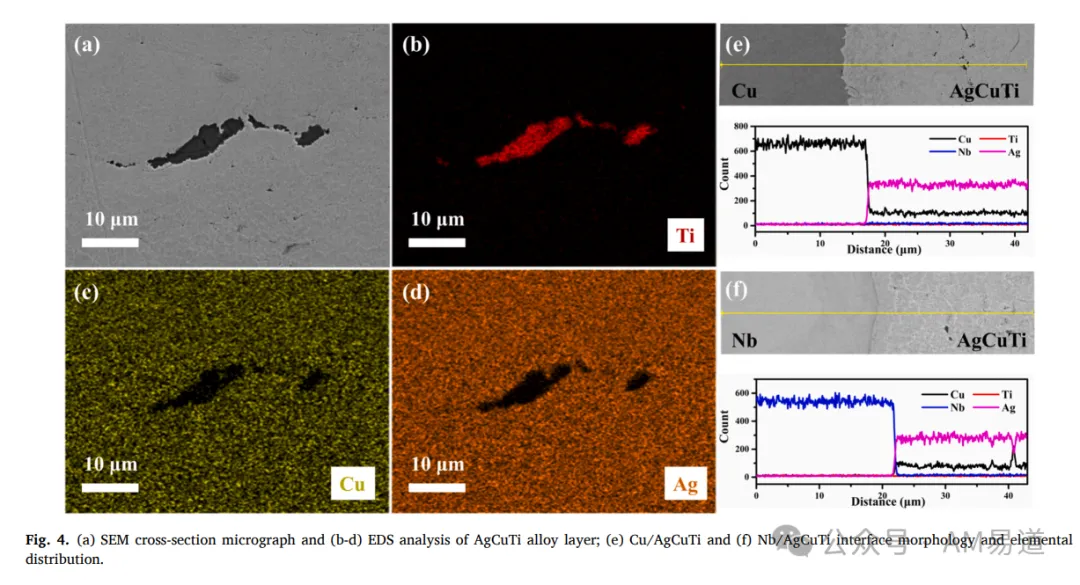

图3-6详细展示了复合材料的微观结构演变过程，显示了良好的界面结合特征。

导热性能优异：

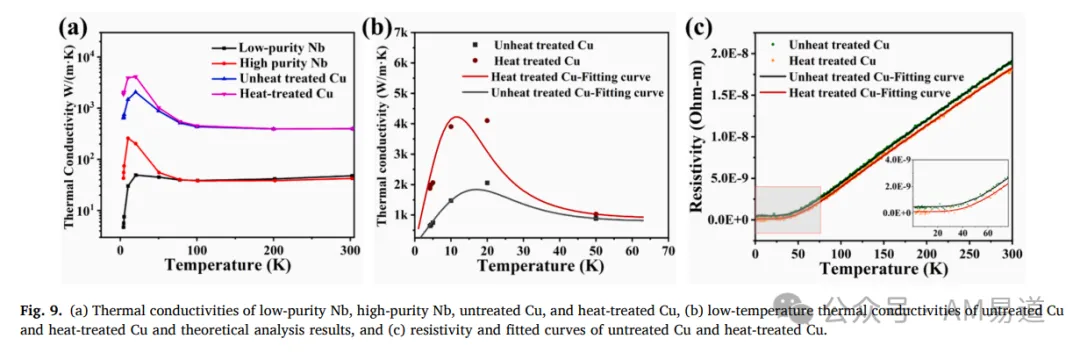

如图9所示，在4.2K极低温环境下，铜层的导热系数达到1600 W/(m·K)以上，残余电阻比（RRR）超过150。

这一性能指标远超传统纯Nb材料，为超导腔的稳定运行提供了有力保障。

文献总结下来，AM易道认为，最重要的是解决了Cu和Nb这两种难熔材料的结合问题。

• 采用冷喷涂工艺与电镀工艺相结合，制备了超导腔用Nb/AgCuTi/Cu复合结构。
• 热处理工艺实现了AgCuTi与Nb、Cu的焊接。
• Nb/AgCuTi/Cu复合材料具有高热导率和高机械稳定性。

AM易道最后聊两句

随着全球对粒子加速器需求的不断增长，高性能超导射频腔的研制成为关键技术瓶颈。

这项研究通过创新性地将冷喷涂、电镀等制造技术与传统工艺相结合，成功突破了材料制备的技术难关。

该方法对制备其他难以结合的金属复合层具有重要的参考价值。

这种复合结构设计也为其他极端服役环境下的材料研制提供新的思路。

希望本文的研究能够带来启发。更多研究细节请参考文末的引用信息。

自航天、航空、航海、核能、交通、深水领域的国之重器不断问世以来，3D打印均崭露头角。

粒子加速器作为人类基础研究的核心装备，更是将增材制造对于异种金属结合的能力发挥到极致。

AM易道将持续关注下一个大国重器的3D打印身影。
