三周期极小曲面

这个月初，AEVEX和Divergent合作，要造一架新的自主无人机。按双方口径，落在美军分类的Group 2到Group 3，十几公斤到几百公斤那一档。这类无人机的特点是长得像导弹然后没有起落架。出发的时候要么架在气动弹射器上推出去，要么屁股后面绑一支火箭助推器送上天。飞到最后它不返航，认准目标撞下去自毁。一种说法把它叫是巡飞弹。合作的新机什么都还没有公布，型号、尺寸、动力、订单、首飞时间，一样没公布。p2 p3 p4是一些AEVEX过往的无人机/巡飞弹产品。只有一件事公开，这架飞机的机体，从第一天就围着3D打印来设计。Divergent的CEO Lukas Czinger对媒体说，面对大多数客户，他们拿到的是已经标准化的设计，再把3D打印补进去。这一次机体由他们用3D打印从头做到尾。图里这具剖开的机身应该就是这一类东西。p1尾部旁边开了一扇窗，窗里那团起伏的网格叫陀螺点阵，学名三周期极小曲面，铸造浇不出这种形状，机床也切不出来，只有粉末床熔融这类3D打印工艺能一次成形。它长在发动机隔框上，从位置看可能目的是冲着隔振和隔热去的。往机头方向有几扇窗展示内部结构。蒙皮和内部隔框连在一起，没有搭接边，也没有一颗铆钉。不过这张图更可能是渲染图或者展台模型。所以上面这些只能读出设计意图，证明不了零件真实用于真实巡飞弹。AEVEX自己其实就有一条增材产线，叫ForgeX，走聚合物和复合材料，Divergent那套DAPS打金属，工艺是金属激光粉末床熔融。传统载人飞机的金属3D打印件最怕孔隙和疲劳分散性，要热等静压，要无损检测，要打一堆试样才敢上机。巡飞弹飞一趟就没了，不需要几千小时的疲劳寿命，对这些缺陷的容忍度更高。金属3D打印这些年在航空航天最难过的那道关，在这类一次性消耗武器上避开了短板。几年前，自杀无人机/导弹/巡飞弹说自己是3D打印的，还算条新闻。现在这类东西，尤其在西方，3D打印基本成了默认配置。该问的问题是，有哪些新结构设计？材料复材还是金属？如何实现更远更轻更准更稳？当然这类问题的答案从来只能靠猜。

奥地利FH Campus Wien大学完成了一项为期五年的研究项目，证明混凝土构件可通过3D打印实现比传统建筑最多减少三分之二的材料用量，且不牺牲承载能力。该项目名为C3PO，即Concrete! 3D Printed Objects，执行期为2021年8月1日至2026年7月31日，由维也纳市商业、劳工与统计部门（MA 23）通过该校建筑与设计研究中心及其高科技制造学位项目提供资助。

金属3D打印在抗氢脆上表现优于锻件，孔隙与织构反而成为设计变量。EOS、SLM Solutions等设备商正押注氢脆数据验证，西门子能源、瓦锡兰已用增材制造开发纯氢燃烧部件。制氢端虽遇冷，但燃机、发动机及电解槽电极等设备端需求明确，布局正当时。

AI巨头匿名注资美国AMPERA，押注全球首座全尺寸3D打印核反应堆。堆芯采用碳化硅gyroid曲面结构，结合TRISO钍燃料，通过增材制造实现微型化、集装箱化，旨在为数据中心提供稳定清洁电力，绕过电网瓶颈。

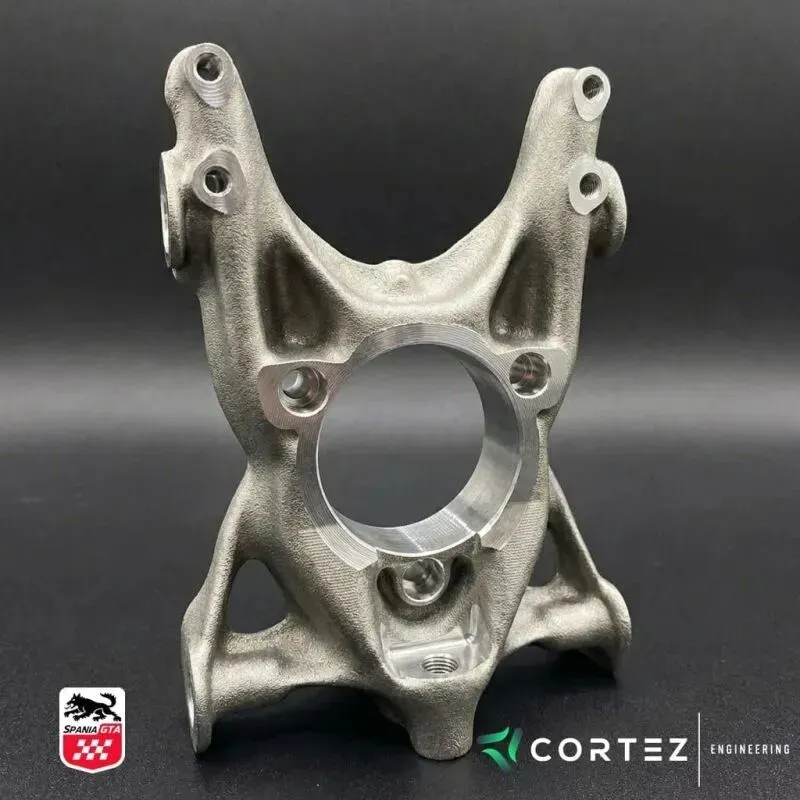

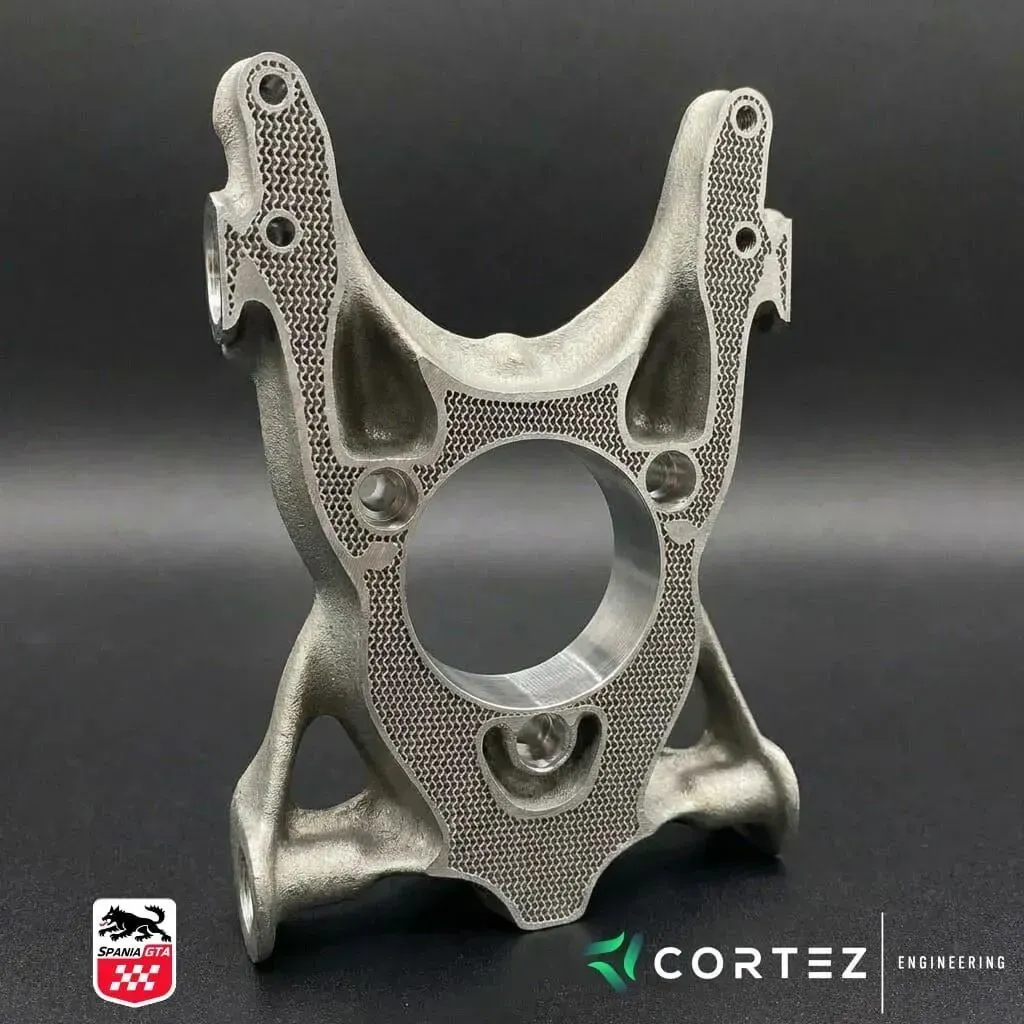

3D打印服务报价的时候如果按克重算，按工时算，客户往往得嫌贵讨价还价。但海外同行接了一个超跑零件的单子，卖的是工程方案，价格翻几倍客户还主动找上门。差距在哪？看看西班牙超跑品牌Spania GTA刚做的这件事。他们找了一家工程团队，用金属增材制造重新做了一个转向节（upright）。这是连接车轮、悬挂和制动系统的关键承力件。不是打个样机拍照发朋友圈，是从真实载荷工况出发，走完了拓扑优化、DfAM设计、内部填充结构选型、刚度-重量平衡调校的全流程。内部用了gyroid结构，一种基于三周期极小曲面的点阵填充。不是实心也不是空心，而是用数学上最优的梳子骨架来填，在可用包络空间内精确控制刚度重量比。这类结构传统工艺做不出来，而且它天然适配金属3D打印的工艺约束。这一点很关键，不是所有拓扑优化的结果都能直接拿去打印，gyroid恰恰是少数既力学合理又工艺友好的选项。这个案例真正值得看的，不在技术本身。行业里不缺拓扑优化的展示件，也不缺漂亮的点阵照片。缺的是一条完整的逻辑链。从真实工况→结构优化→工艺匹配→可验证的力学行为。太多项目，优化结果很漂亮，但造不出来；或者造出来了，没人去验证它在真实载荷路径下到底表现如何。转向节是安全件，能在这类零件上闭环落地，说明了实际的工程价值。对行业里不同位置的人，这个案例的信号指向不同。做3D打印加工服务的，利润天花板取决于你能在多早的阶段介入。接图纸打印，赚的是工时费；能从载荷分析和结构方案介入，卖的就是工程能力了。这两件事的商业价值完全不在一个量级。而想投金属3D打印设备的人要想吃更多利润显然还得在拓扑优化、仿真验证、DfAM设计的全套工程能力下功夫。AM易道的判断是，金属3D打印在汽车结构件上的突破，甚至绝大部分的成熟工业领域，都不会以完全替代传统工艺的方式发生。它的切入点还是先做传统工艺做不了的设计，比如gyroid内填充、多目标拓扑优化、功能集成，然后等大家的思维都增材化了，传统制造才回不去。所以回到最核心的点，在按克重工时报价的，卖的是产能，能把工程链跑通的，卖的是别人做不了的东西。利润真相是，当客户【为不可替代】买单，不太心疼价格。#金属3D打印 #增材制造 #拓扑优化 #转向节 #DfAM #汽车轻量化 #SpaniaGTA #AM易道
