新型铝合金+生成式设计+3D打印：更快、更冷、更便宜的散热哲学

在当代电子设备小型化与高性能化的双重推动下，散热已成为制约产业发展的关键瓶颈。
延伸阅读：AI数据中心爆发前夜：散热是3D打印未来十年的核心增量
传统的散热解决方案在面对不断攀升的功率密度时，往往陷入效率与制造速度的两难困境。
而今天，我们将深入剖析Fraunhofer IWU研究所如何通过新材料与仿生设计思维的融合，重塑电子散热方法论。

其通过将一种新型铝合金名为Aheadd CP1与ToffeeX物理驱动的生成设计软件相结合，研究人员将散热效能提升了6%，更实现了制造速度的30%飞跃。
延伸阅读：告别蛇形通道:拓扑优化+3D打印燃料电池新应用
AM易道这篇长文将试图带您穿越多尺度视角，解密下一代电子散热的科技与哲学。

电子散热的困境与突围

现代电子设备在向微型化和高性能化发展的过程中，散热问题日益突出。
服务器、功率电子器件以及高密度应用场景下，传统散热方案正面临前所未有的挑战：

• 如何在有限的空间内最大化散热效率？

• 如何降低流体阻力以减少泵送功耗？

• 如何支持多种冷却方式（液冷或风冷、自然对流或强制对流）？

• 如何加速设计迭代以实现更快的市场投放？

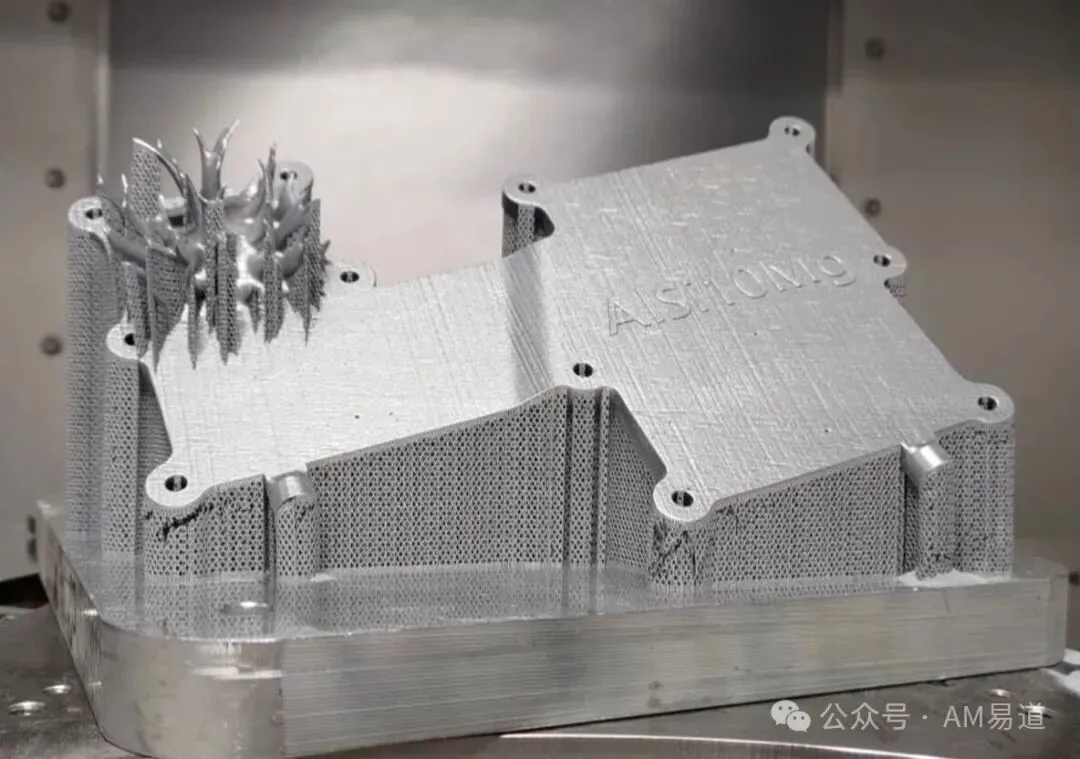

传统材料如AlSi10Mg铝合金虽已广泛应用，但在性能与制造速度上仍存在明显局限。
研究项目正是看到了这一行业痛点，通过前沿材料与创新设计工具的整合，突破这一瓶颈。

高性能材料与物理驱动设计的双剑合璧

研究团队选择了两大技术支柱：
一方面，他们引入了Constellium公司专为激光粉末床熔融（LPBF）工艺开发的Aheadd CP1铝合金，该材料在热导率、机械强度和耐腐蚀性方面均具备优势，后文会分析；

另一方面，他们采用了ToffeeX物理驱动的生成设计软件，AM易道也多次分享过，这一工具能够通过物理模拟引导工程设计过程，在单一迭代过程中同时优化流体流动、热量散发和制造可行性。

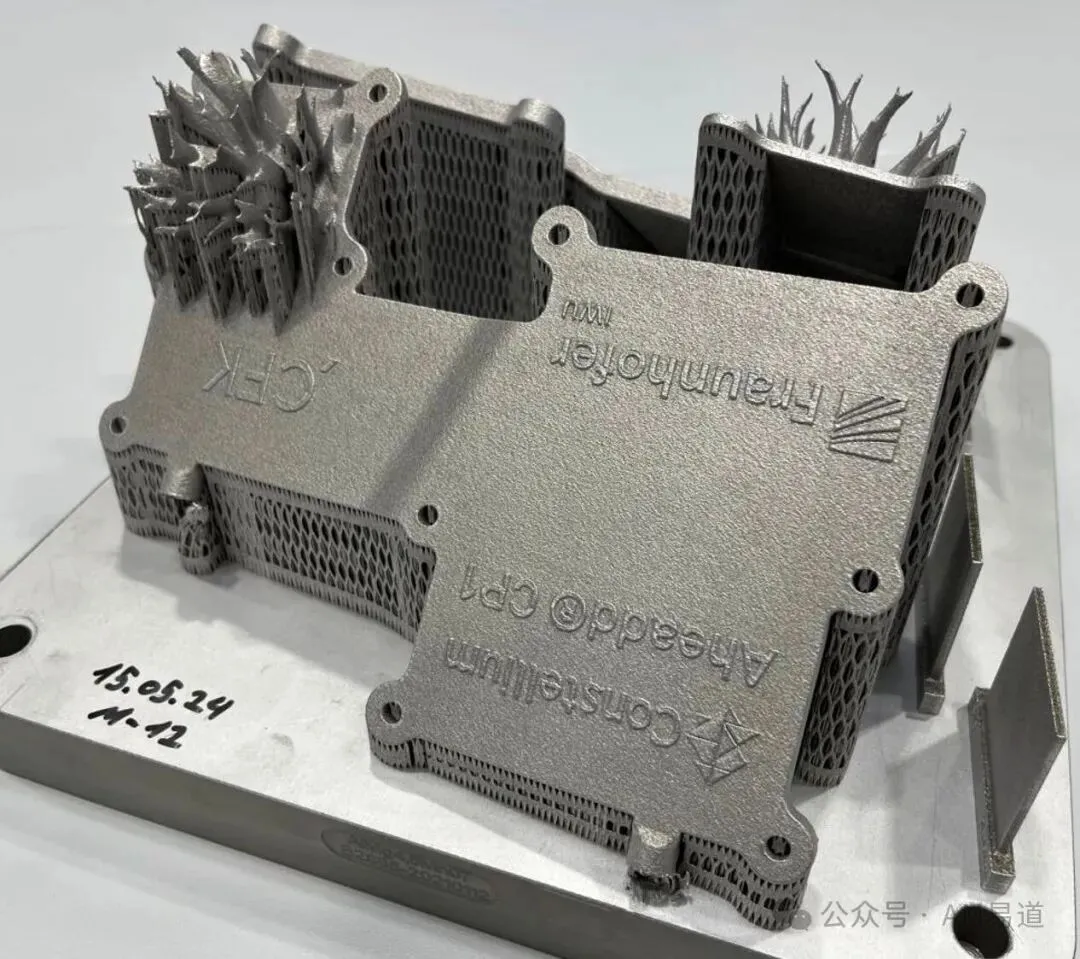

材料主导的生成设计：冷板优化的新方案

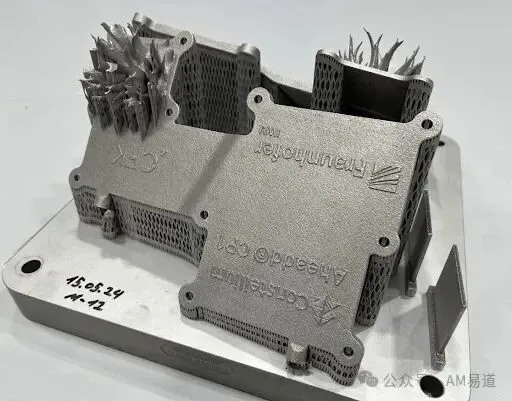

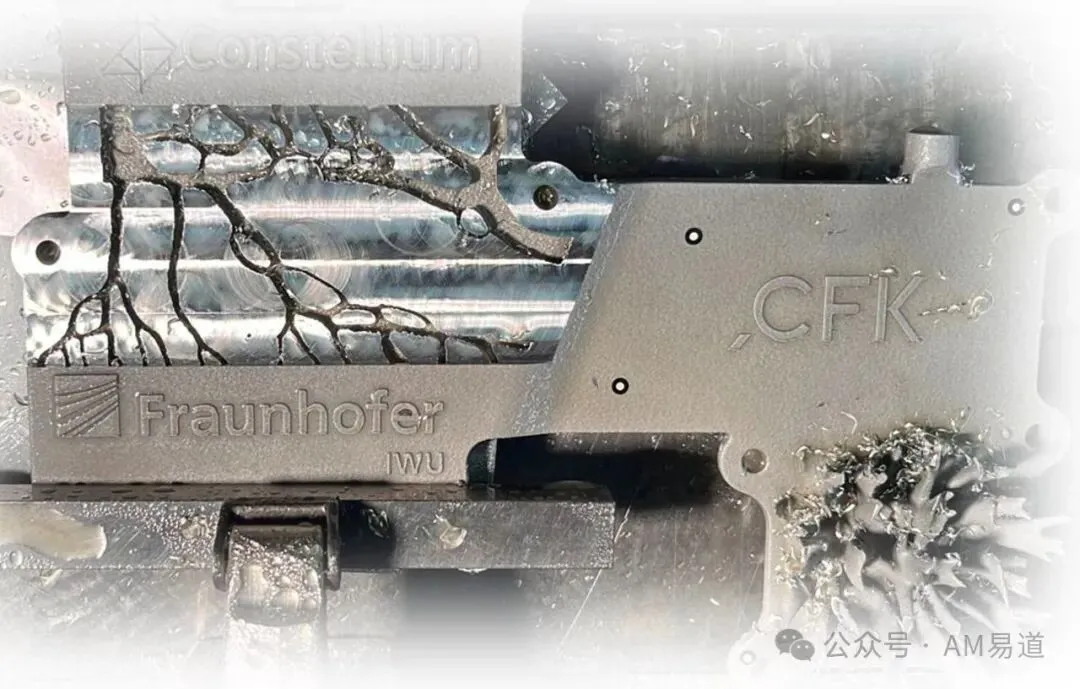

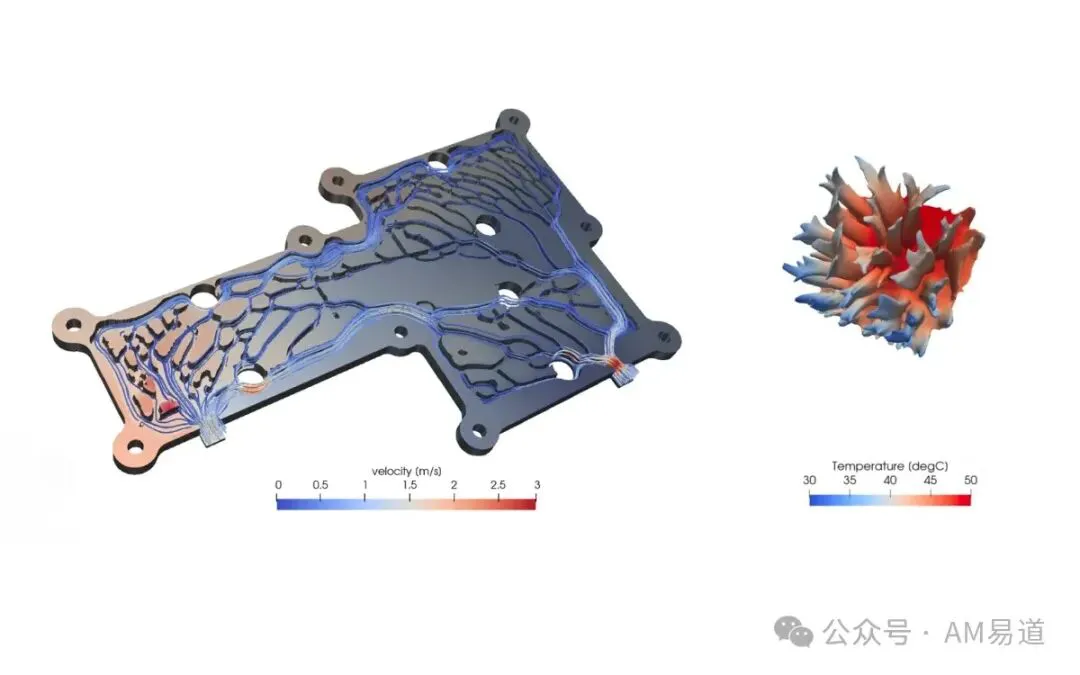

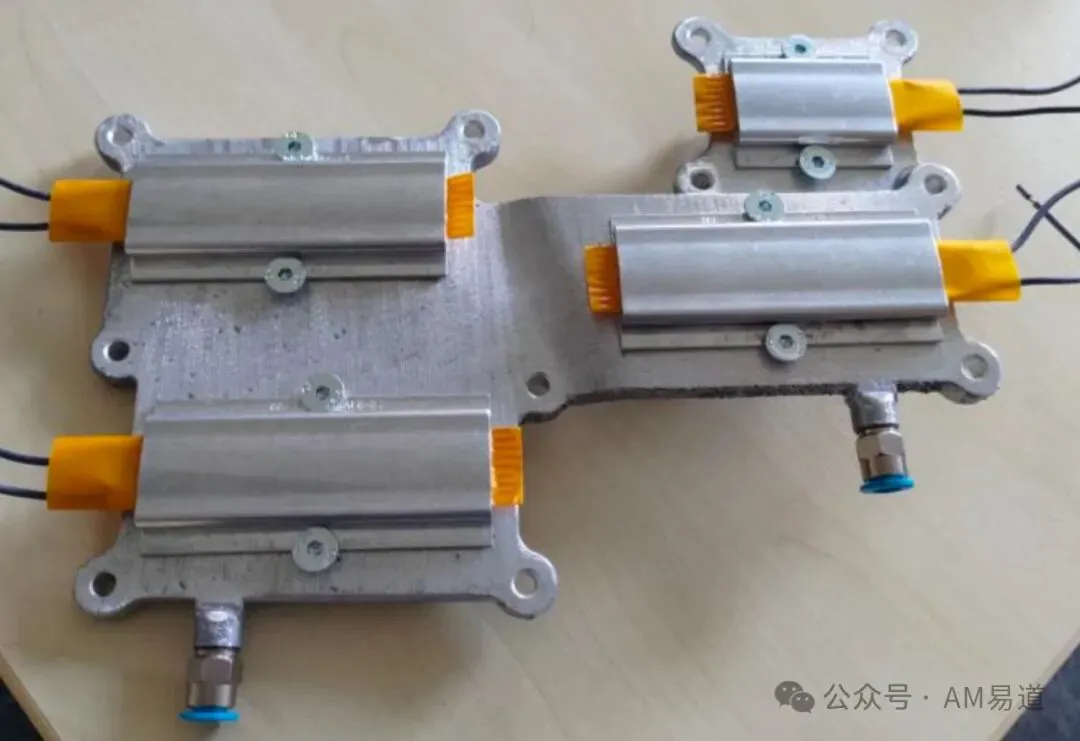

在液冷部分，研究团队精心设计了水通道结构，在减少压力损失的同时，最大化三个高功率热源的热传递效率。
这些通道的形态并非简单的直线或传统几何形状，而是通过流体动力学和传热学原理计算得出的复杂曲面，每一处弯曲和横截面变化都服务于更高效的热交换目标。

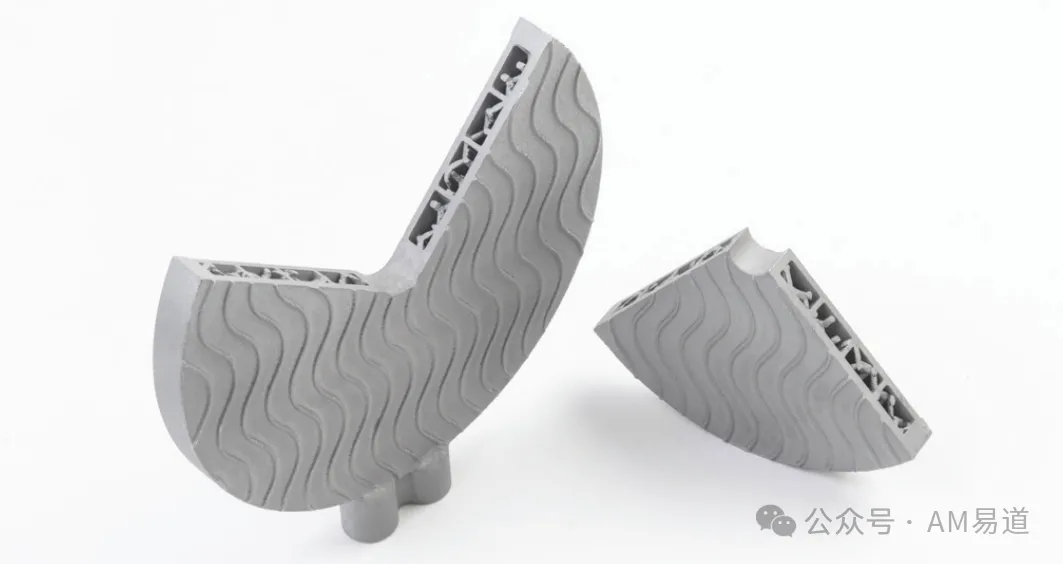

在自然对流部分，生成了有机的鳍片状结构，这些结构形似自然界中高效散热的生物构造，能够显著增强被动散热能力。
这种仿生设计突破了传统散热片规则排列的局限，创造出更符合热力学原理的自由形态。

CP1是什么铝粉？多维度技术性能与AlSi10Mg展开对决

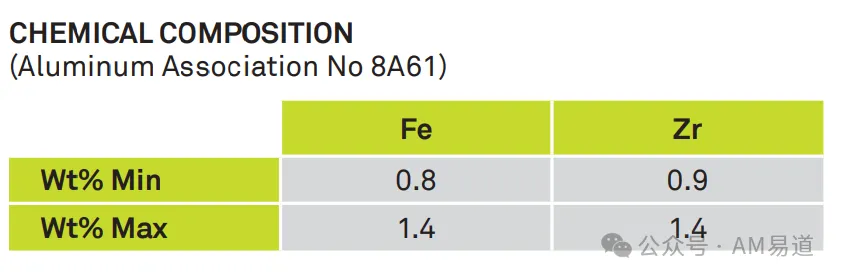

CP1材料，这种铝-铁-锆粉末合金（成分：Fe 0.8-1.4%，Zr 0.9-1.4%）专为激光粉末床熔融工艺开发，粒径分布为20-63μm，可兼容所有L-PBF设备。

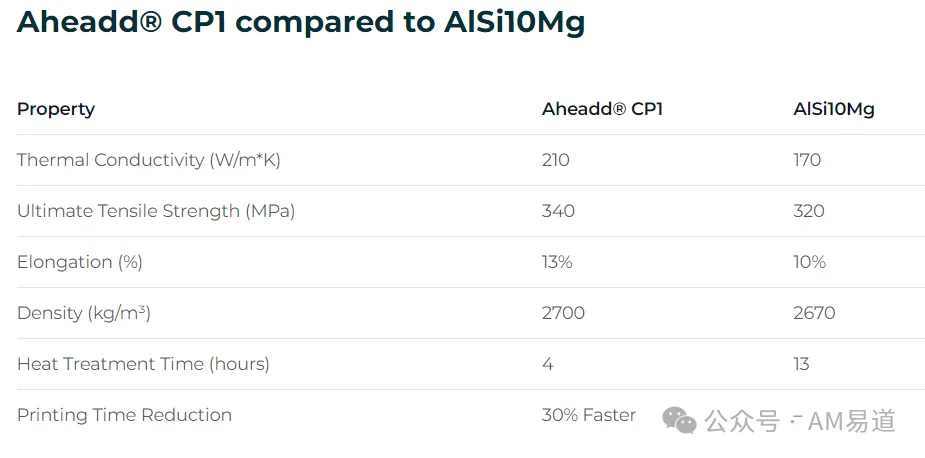

为验证CP1相对于AlSi10Mg的优势，研究团队进行了全方位的性能评估，包括热导率、密度、机械性能、工艺适应性和后处理效率等关键指标。

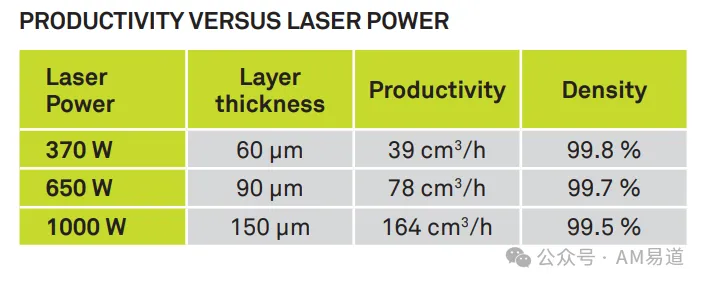

从打印参数与生产效率对比看，CP1呈现出显著的生产力优势：
在标准参数下（370W激光功率、60μm层厚），可达到39cm³/h的生产速率，同时保持99.8%的材料致密度；
在中等参数（650W激光功率、90μm层厚）下，生产效率提升至78cm³/h，致密度高达99.7%；
在高功率参数（1000W激光功率、150μm层厚）下，生产效率可达惊人的164cm³/h，同时仍然保持99.5%的优秀致密度。

这种高激光功率适应性是CP1区别于传统铝合金的关键优势之一，体现了其在高速增材制造领域的潜力。

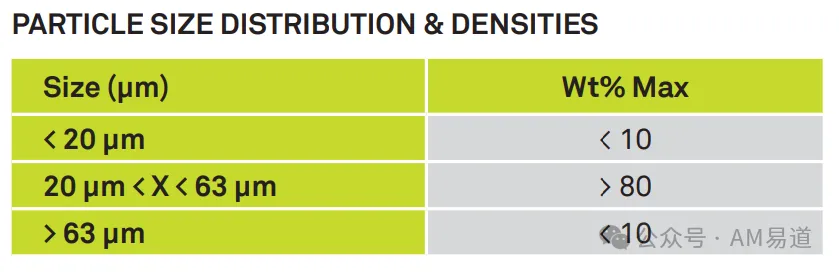

CP1粉末的颗粒分布：

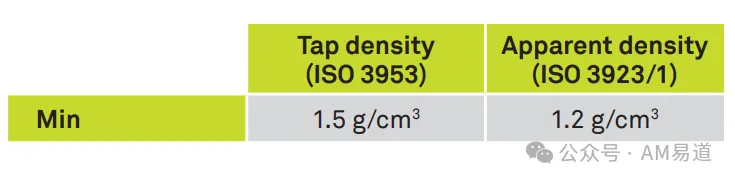

20-63μm占比超过80%，小于20μm和大于63μm的部分各不超过10%，加上优化的振实密度（最小1.5g/cm³）和表观密度（最小1.2g/cm³），确保了打印过程的稳定性和一致性。

在原始态与热处理后的性能对比中，CP1展示了显著的性能提升潜力：

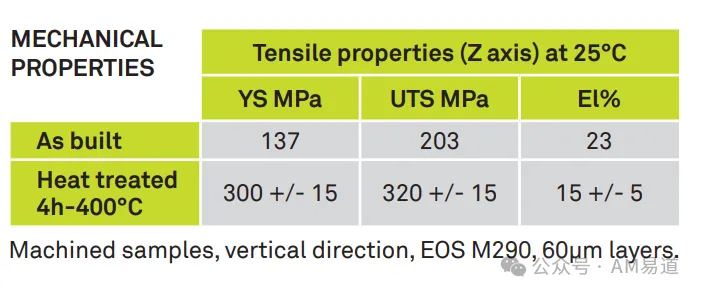

原始态的屈服强度为137MPa，经4小时400°C热处理后提升至300±15MPa；
抗拉强度从原始态的203MPa提升至320±15MPa；
伸长率在热处理后仍保持15±5%的良好水平；

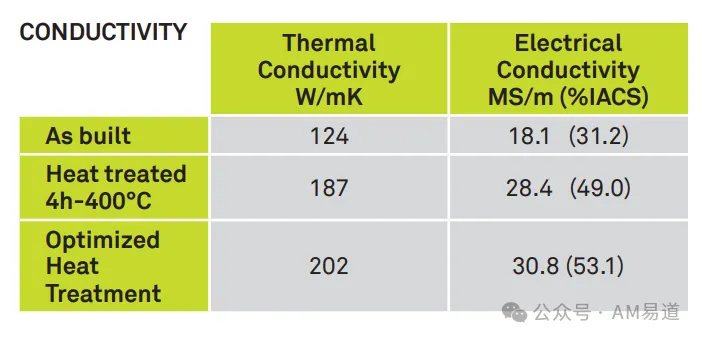

热导率从原始态的124W/m·K提升至187W/m·K，经优化热处理可达202W/m·K；
电导率同样从原始态的18.1MS/m（31.2%IACS）提升至热处理后的28.4MS/m（49.0%IACS），优化热处理后可达30.8MS/m（53.1%IACS）。

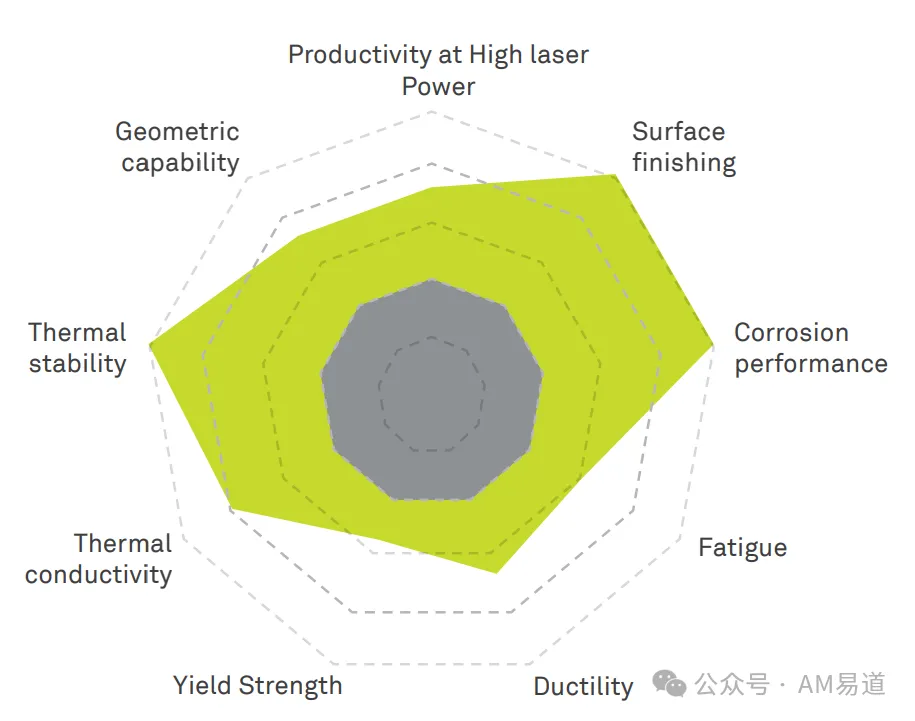

从综合性能雷达图对比来看，CP1在高激光功率生产力、表面处理质量、耐腐蚀性能、疲劳性能、延展性、热导率和热稳定性等多个维度全面超越了传统Al-Si合金。(黄色为CP1，灰色为Al-Si合金)

这种全方位的性能提升，结合其简化的后处理工艺，使CP1成为高性能电子散热应用的理想选择。

表面处理与视觉美学：CP1的差异化价值

作为无硅合金，CP1在表面处理领域展现出传统Al-Si合金无法比拟的优势。

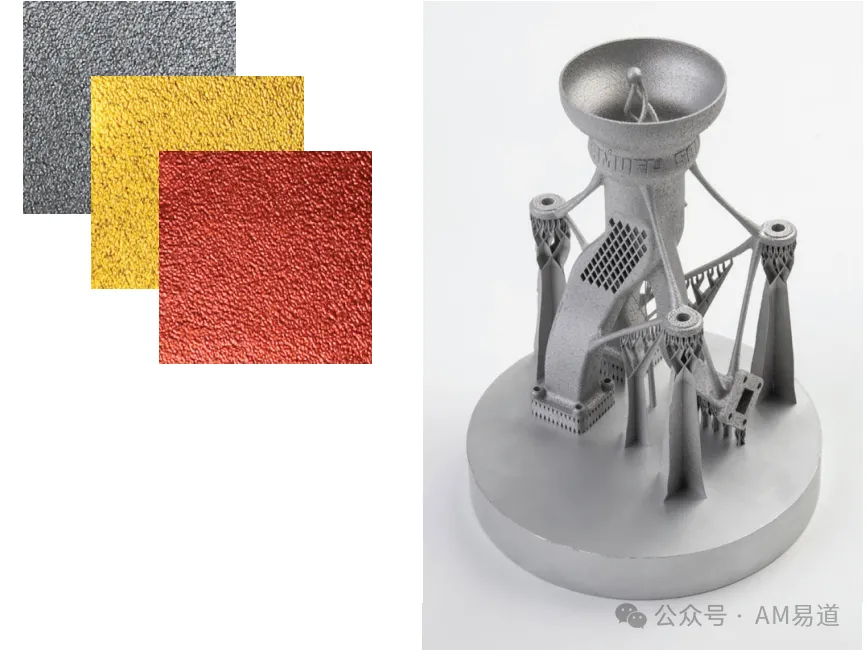

CP1可接受三种主要的表面处理工艺：化学抛光、装饰性阳极氧化（II型）和硬质阳极氧化（III型），每种处理都能赋予零件独特的视觉效果和表面特性。
化学抛光可为CP1零件带来银灰色的金属光泽；
装饰性阳极氧化则可实现鲜艳的金色、红色等多种色彩效果，满足高端消费电子和赛车部件的美学需求；

硬质阳极氧化则在保持零件精确尺寸的同时，显著提升表面硬度和耐磨性，适用于苛刻工况下的散热部件。

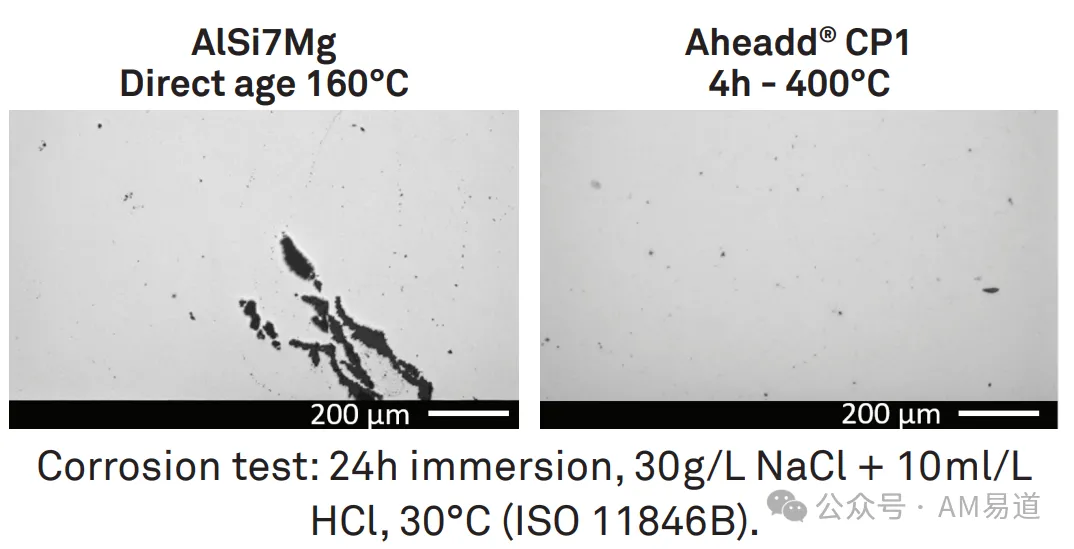

在耐腐蚀性方面，CP1在标准腐蚀测试（24小时浸泡，30g/L NaCl + 10ml/L HCl，30°C）中展现出卓越表现，腐蚀测试显微图像清晰显示：
经相同热处理的AlSi7Mg表面出现了明显的腐蚀坑和腐蚀产物，而CP1样品几乎保持完好无损，表面光滑均匀。

这种优异的耐腐蚀性能源于CP1独特的快速凝固微观结构，使其在液冷散热系统等潮湿或腐蚀性环境中具有显著优势。

系统集成的散热性能突破

Fraunhofer IWU的研究成果清晰呈现了系统集成策略的倍增效应。
在设计效率方面，设计周期从概念到可制造文件压缩至数小时级别。同时，从设计到生产的总周期缩短至不到2个月，远低于行业常规的6个月以上。
在成本控制层面，由于CP1的高效加工特性，结合优化流道设计减少支撑结构需求，整体打印成本降低25%。
CP1的热处理简化（仅需4小时vs. AlSi10Mg的13小时）和更高的生产效率（30%更快的打印速度），进一步提升了规模化生产的经济性。
最终产品性能也实现质的飞跃：

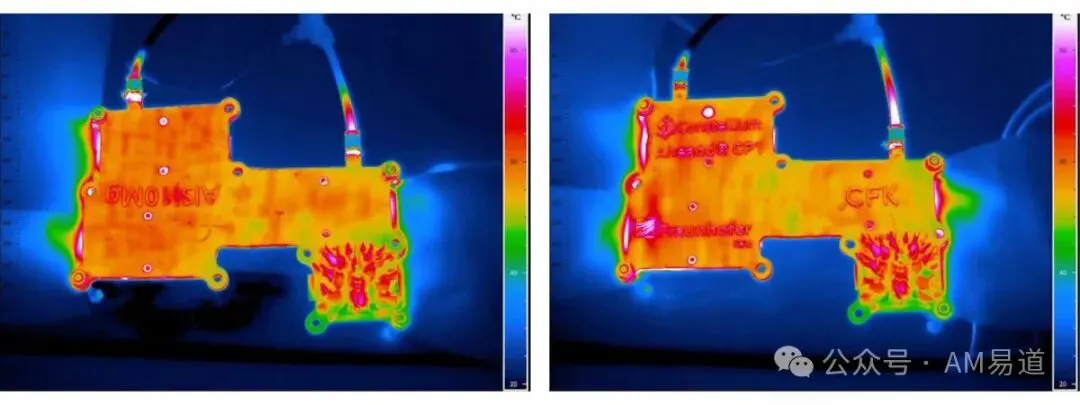

热成像对比显示，CP1冷板实现6%更高的散热能力，温度分布更加均匀，有效降低了CPU/GPU工作温度，减少了热点现象。

优化的内部流道设计降低了压力损失，在减少能耗的同时提高了冷却效率。

跨行业创新应用：从赛车到半导体

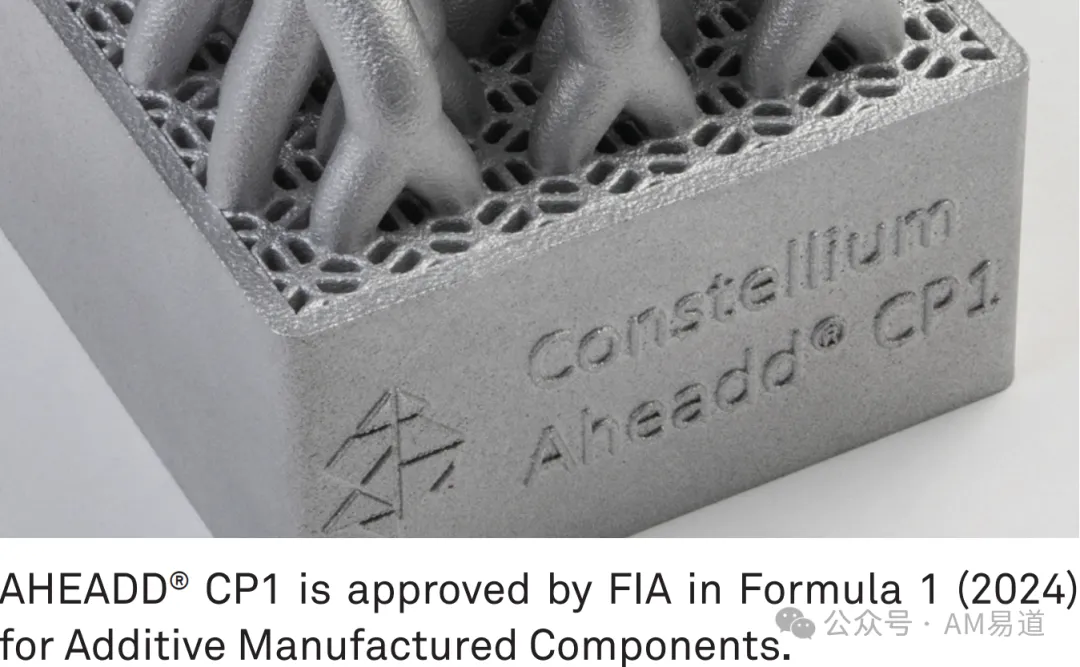

在赛车领域，CP1已获得FIA在F1（2024）的认证，用于制造复杂的冷却系统组件。

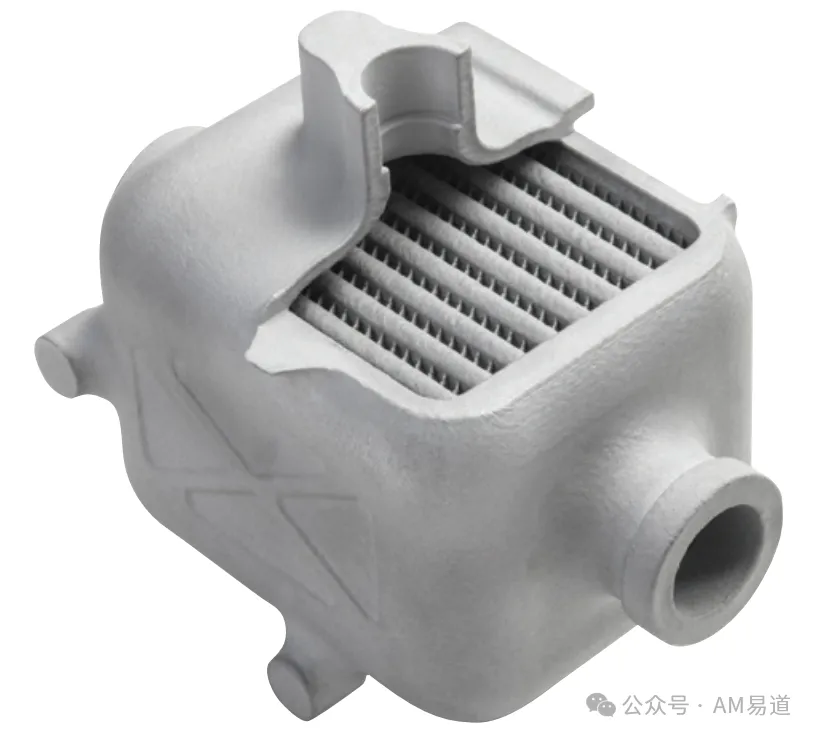

一个代表性应用是高度集成的赛车热交换器，其采用仿生学结构同时满足散热和轻量化需求，内部冷却通道经过流体动力学优化，在保证强度的同时减轻了车辆重量。
CP1材料的高强度与良好延展性的平衡，使其能够承受赛车极端工况下的振动和热应力。

在电子散热领域，如本文所示，CP1被用于开发具有复杂生物启发结构的新型散热器，其鳍片设计摒弃了传统直线排列，而是采用根据传热学优化的有机曲线，明显提升了自然对流条件下的散热效率。
这种设计充分发挥了CP1优异的热导率和适合装饰性阳极氧化的表面特性，既满足功能需求，又兼顾了高端电子产品的美学要求。

在半导体制造设备中，类似材料可以被应用于开发精密温控部件，其内部冷却通道直径精确控制至0.8mm。

这类部件利用CP1的卓越耐腐蚀性和热稳定性，在半导体工艺所需的严苛环境中保持长期可靠运行。

AM易道最后聊两句

研究揭示了一个关键洞见：
在增材制造领域，先进材料与生成设计的协同效应正在重塑产品性能的极限。
这就是AM易道一直常说的增材制造背景下的构建从材料到设计到制造到场景的多维度协调能力。
在电子设备不断向更高性能、更小体积发展的今天，这种新的制造方法论演变，正在开启散热乃至任何工程领域的新可能。
关于CP1材料的DataSheet获取，请在公众号内私信：CP1
