3D打印单晶超导体：从不可能到现实的工艺突破

当高温超导体遇上3D打印

你是否曾想过，为什么高铁无法实现更快的时速？为什么强磁场核磁共振仪器体积如此庞大？为什么能源存储设备无法实现更高的功率密度？这些技术瓶颈背后有一个共同的原因：超导体的形状限制。日前，《自然·通讯》（Nature Communications）发表了一项革命性研究：

西北大学材料科学与工程系Dingchang Zhang与费米国家加速器实验室合作，成功开发出一种全新工艺：将3D打印技术与单晶生长方法相结合，首次实现了具有复杂几何形状的高性能单晶YBCO（YBa₂Cu₃O₇₋ₓ）超导体的制造。

破解超导体的形状困境：为什么这项技术如此关键？

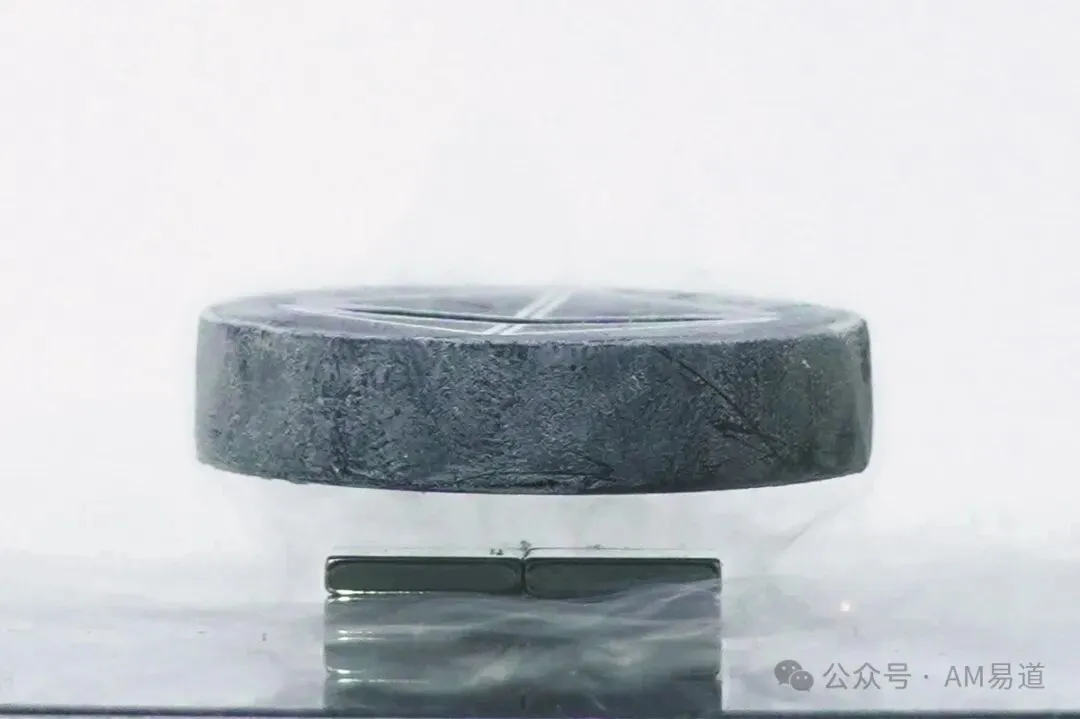

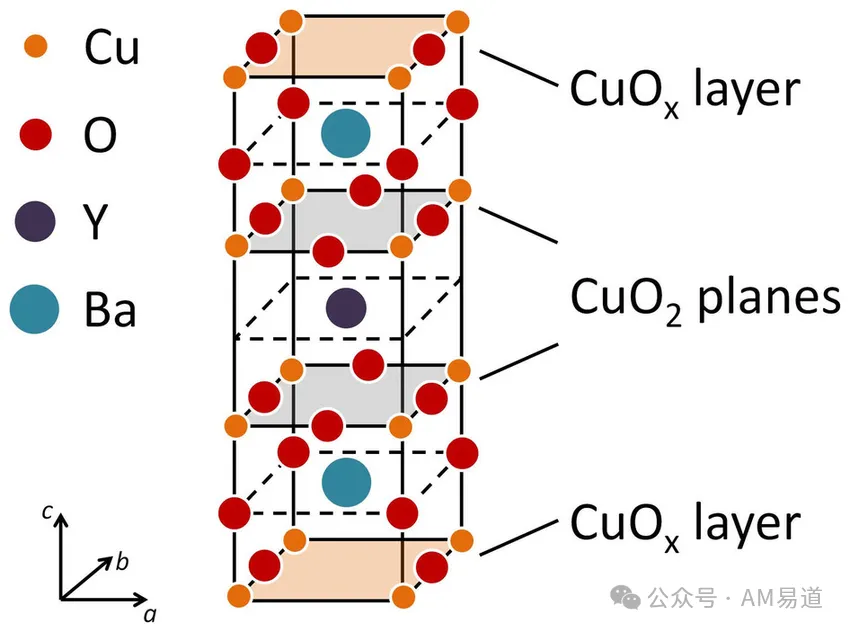

超导体，特别是YBCO（钇钡铜氧化物）高温超导体，是一类在特定温度（通常是极低温）下电阻为零并排斥磁场的特殊材料。1987年，YBCO作为首个临界温度（Tc约93K）高于液氮沸点（77K）的高温超导体被发现，引发了全球范围内的研究热潮。

然而，高温超导体应用面临一个关键挑战：YBCO超导体具有陶瓷性质，极其脆弱，难以加工成复杂形状。

更关键的是，YBCO的超导性能极度依赖于其微观结构。对多晶YBCO而言，晶界处的超导电流密度会大幅下降，在77K下仅能达到约50 A/cm²；而单晶YBCO则可以达到约45,000 A/cm²，提升近900倍！

目前，高性能YBCO主要以两种形式应用：一是超导涂层导线，但其弯曲半径不能小于2-10毫米，且无法形成复杂的三维结构；二是体块单晶，但仅限于简单的圆柱体或立方体形状。这些形状限制极大地制约了YBCO在先进技术中的应用。

创新工艺揭秘：3D打印+单晶生长的完美结合

研究团队开发的创新工艺将3D墨水打印技术与顶部籽晶熔融生长法相结合，解决了这一长期困扰科学界的难题。整个制造过程可以概括为以下步骤：

墨水配方开发：研究团队创新性地配制了含有Y₂O₃、BaCO₃和CuO前体粉末的墨水，添加了PLGA（聚乳酸-羟基乙酸）作为粘合剂，DCM（二氯甲烷）作为溶剂，还有DBP（二丁酯）作为增塑剂和EGBE（乙二醇丁醚）作为表面活性剂。

3D墨水挤出打印：使用250微米直径的喷嘴，一层一层地挤出墨水，形成所需的复杂结构。

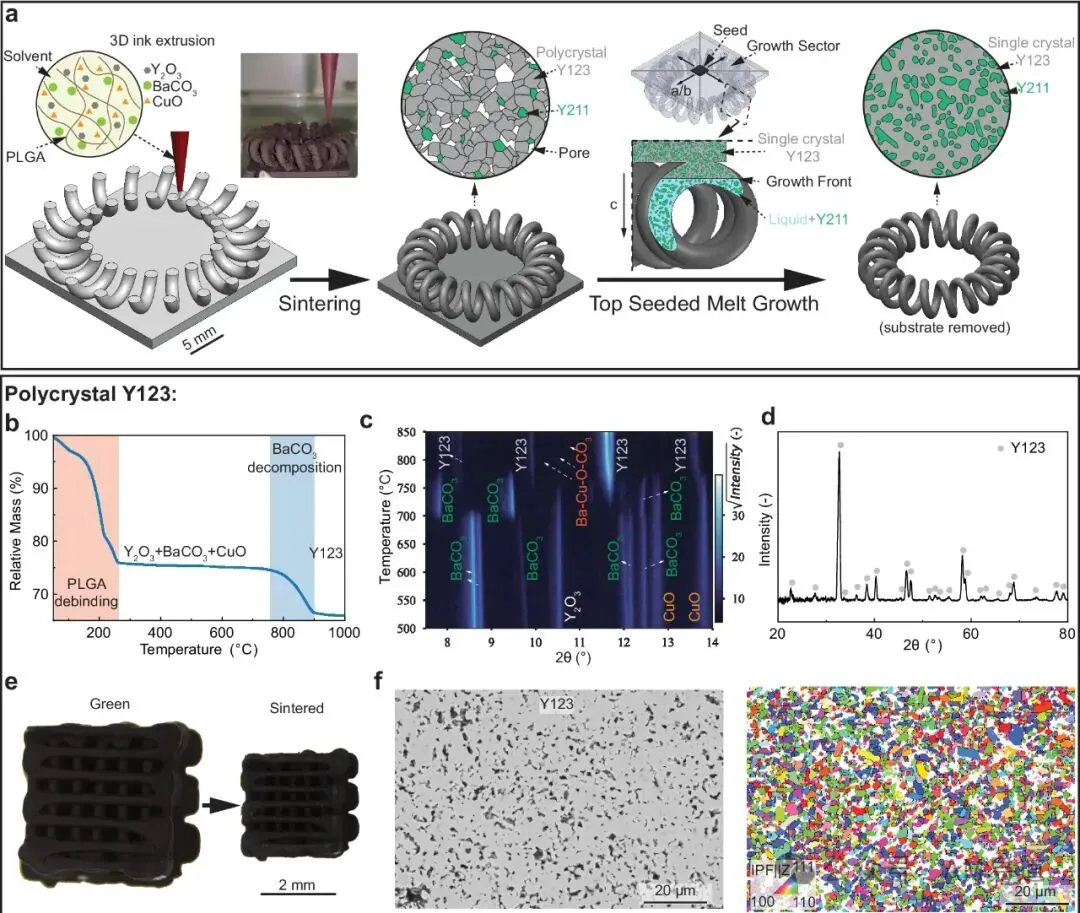

如图1所示，这种快速蒸发的墨水系统使得打印出的线条能够立即固化，避免了结构在打印过程中的塌陷和下垂，甚至可以实现部分悬臂结构。

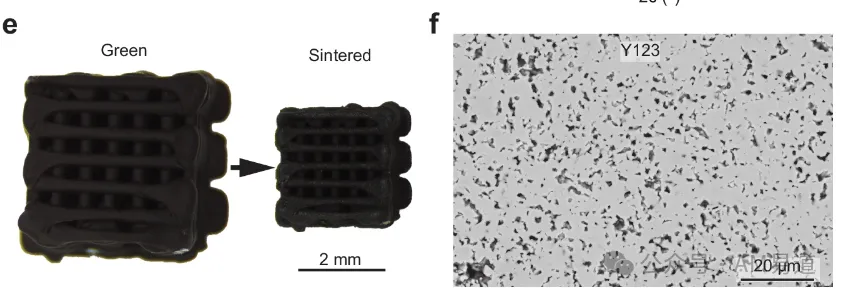

去粘合剂和烧结：打印好的部件首先在含1mol%O₂的氩气气氛中加热以分解PLGA粘合剂，然后在纯氧气氛中加热至1000°C保持20小时进行烧结。这一过程将前体粉末转化为密实的多晶YBCO结构，如图1f所示，具有89±5%的相对密度和1.4±0.6μm的晶粒尺寸。

单晶转化：最关键的一步是将多晶YBCO转化为单晶。研究团队通过顶部籽晶熔融生长法实现了这一转化。

其实可以理解为一个「两段式烹饪过程」。首先通过3D打印技术塑形，然后通过特殊的高温处理改性提升性能。

具体来说，他们先将3D打印好的多晶YBCO样品加热到超过1090°C的高温，这时YBCO材料会部分熔化，形成一种半固半液的状态，就像巧克力加热到半融化状态。

接着，他们以极其缓慢的方式冷却材料（每小时仅降温0.5度），同时在材料顶部放置一个特殊的种子晶体。

这个种子晶体能够引导其他原子如何排列，引导整个材料从混乱的多晶状态逐渐变成有序的单晶结构，最终获得高性能单晶YBCO超导体。

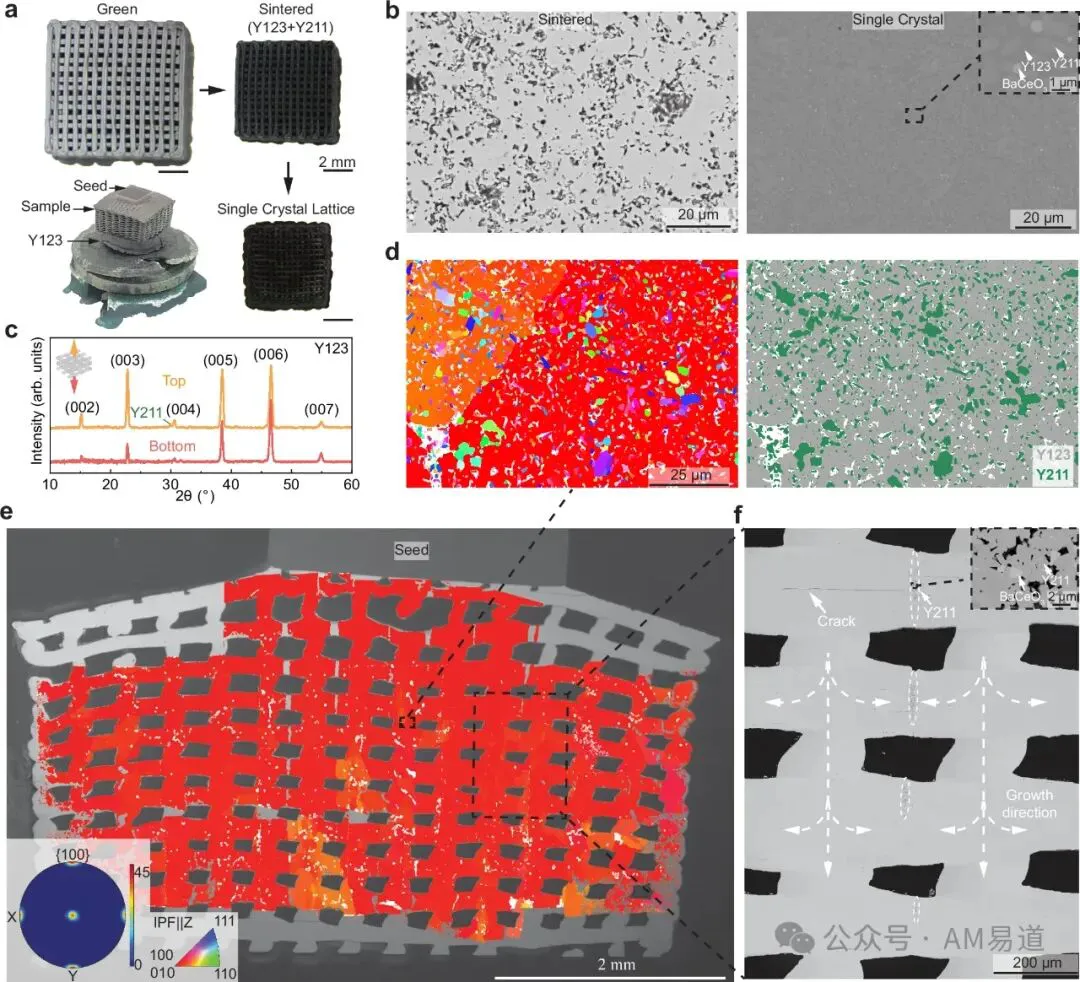

最终形成如图2所示的单晶结构。

令人惊讶的是，尽管在单晶生长过程中存在大量液相，3D打印的微晶格结构仍然保持了其整体形状和打印细节的高保真度，如图2所示。

卓越性能与广泛应用：超导体的新时代

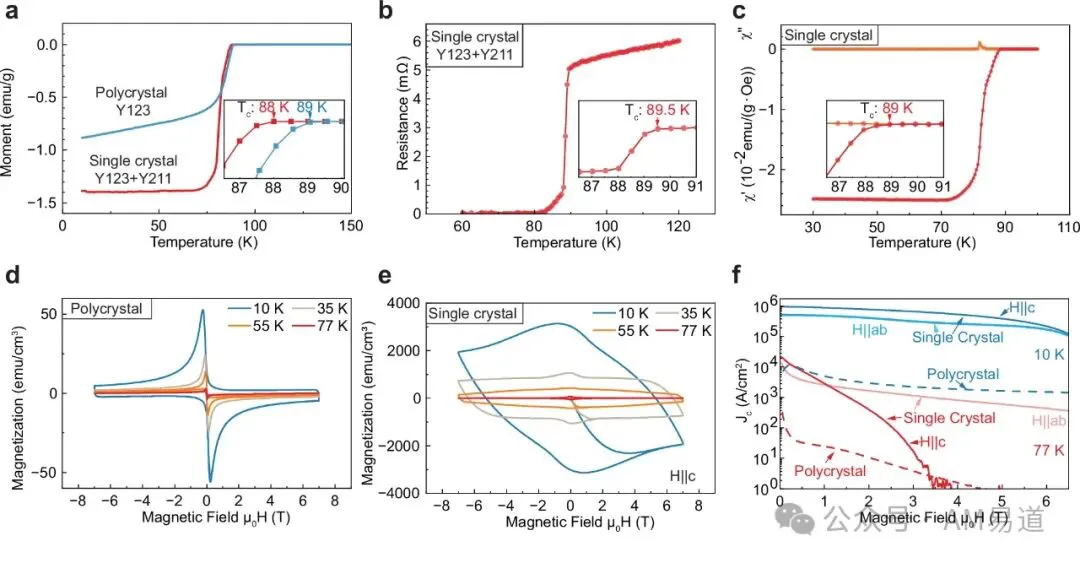

经过单晶转化后，3D打印YBCO展现出卓越的超导性能，如图3所示。

经过这种特殊处理后，3D打印YBCO的超导性能实现了质的飞跃。测试结果显示，这种材料的超导转变温度（超导体开始表现出零电阻的温度）约为89K，略高于液氮温度77K，意味着可以用便宜的液氮作为冷却剂。

最令人兴奋的是，这种单晶YBCO的载流能力比普通3D打印的多晶YBCO提高了66倍！简单来说，同样大小的超导体，单晶版本可以承载66倍的电流，这对超导磁体、电力传输等应用至关重要。这一巨大提升主要得益于晶界的消除，就像修复了电流通道中的所有路障，以及添加的CeO₂形成的微小颗粒，这些颗粒就像钉子一样固定住磁场线，增强了材料的性能。

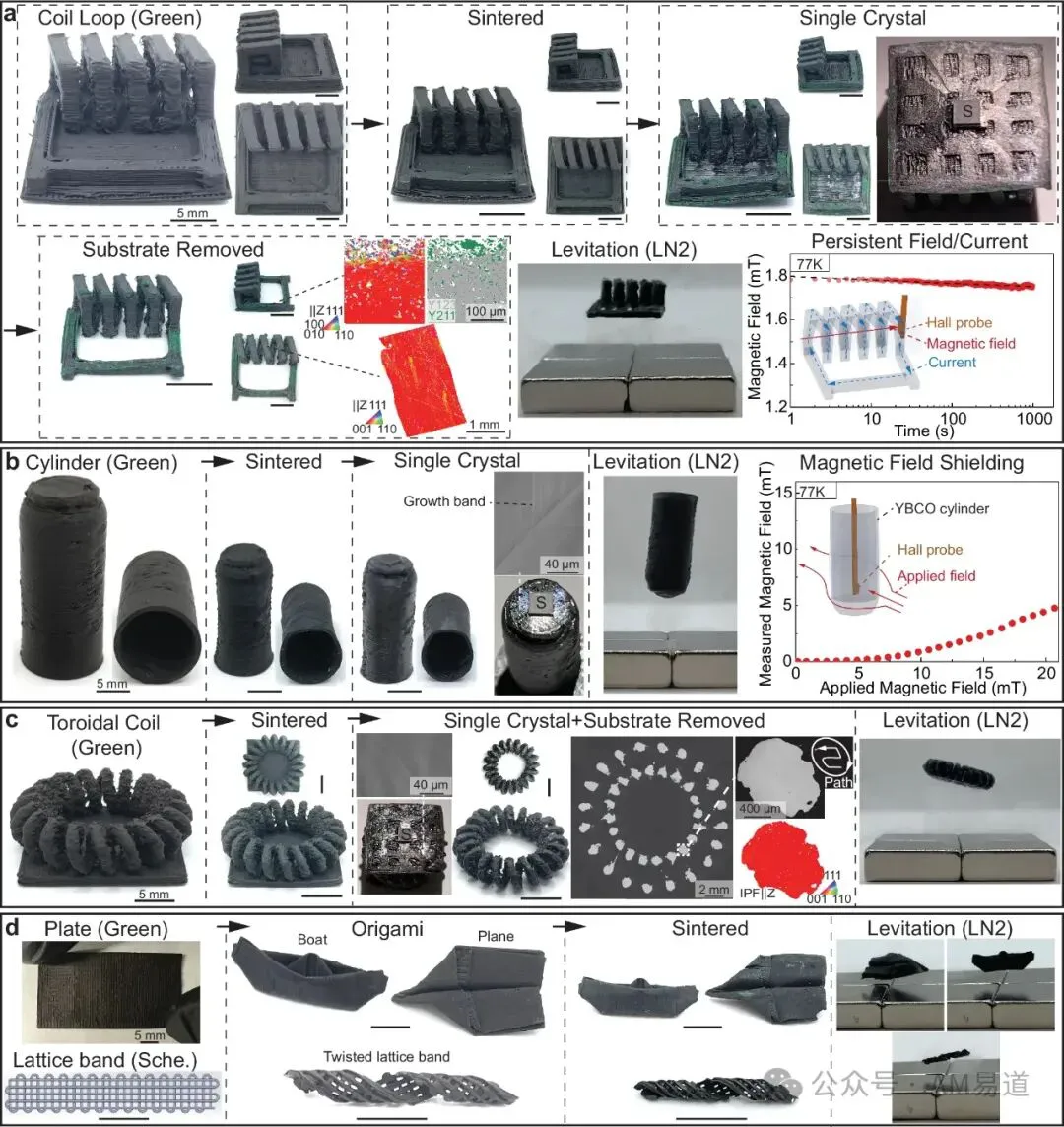

基于这一创新工艺，研究团队成功制造了多种具有复杂几何形状的单晶YBCO超导体，如图4所示：

打印水平线圈：一个具有闭合回路的超导线圈，能在77K下悬浮于永磁体上方，证明其Tc>77K。更重要的是，研究人员演示了线圈能够承载持续电流—通过在线圈轴向施加然后关闭40mT的外部磁场，诱导出产生1.8mT磁场的持续电流（约9.5A或560 A/cm²），并且这一电流随时间衰减非常缓慢，遵循对数规律，如补充视频1和2所示。

打印封闭端管：壁厚600μm的管状结构，设计用于屏蔽外部磁场。在77K下，管内磁场在外部磁场低于6mT时被有效屏蔽（BApplied/BMeasured>28），如补充视频3所示。

打印环形线圈：展示了3D墨水打印方法的多功能性，这种结构通过其他方法极难实现，如补充视频4所示。

单晶生长过程使得紧密打印的线条之间实现了完全致密化，没有塌陷或孔洞形成。

打印折纸结构：

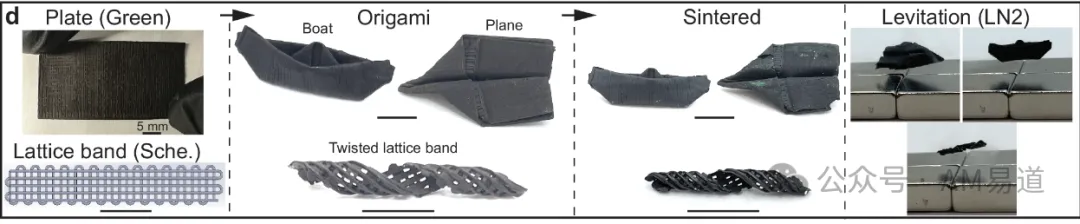

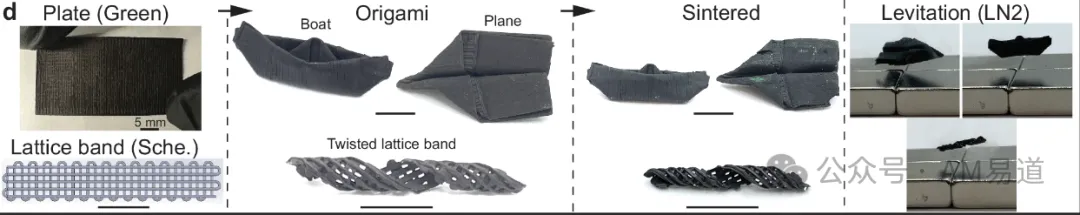

如图4d所示，研究团队通过折纸（Origami）技术，将3D打印的薄片或板材折叠成飞机、船和扭曲的带状物等微型物体，如补充视频5所示。

这是因为PLGA-DCM墨水系统在打印后具有良好的机械柔韧性。烧结后，这些多晶演示物体保持了其形状，并在77K下在永磁体上方悬浮，如补充视频6所示。

这种技术的突破将使超导材料在多个领域焕发新生。

它可以用来制造更强大的同步辐射光源磁体系统，帮助科学家探索物质微观结构；可以构建用于探测神秘暗物质的微波腔；可以创造更高效的超导电机和发电机，取代传统的永磁体；还能用于建造更紧凑的医疗成像设备和高效的能源存储系统。

技术原理探究：为何复杂形状能够在单晶化过程中保持完整？

这项技术最神奇的是，即使在高温下部分熔化，这些3D打印的复杂结构仍然能保持其形状不变形。这就像是一座由砖块和水泥构成的建筑，即使水泥软化，只要砖块之间保持足够的连接，整个建筑就不会倒塌。

在这个过程中，Y211颗粒（占总体积的36%）就像是这些砖块，形成了一个相互支撑的框架。

根据材料科学中的渗流理论，当这种硬颗粒的含量超过约18%时，它们就会形成一个连续的骨架。

36%远高于这个阈值，因此即使在高温下部分熔化，整个结构也能保持形状。

此外，熔化的液体部分由于毛细作用，主要留在这个骨架内部的孔隙中，就像海绵吸水一样，这进一步帮助保持了结构的完整性。

这一机制也为其他涉及半固体单晶生长的材料的增材制造提供了潜在的普适路径。

未来展望：从超导体到更多单晶功能材料

这项研究的意义远不止于超导体领域。AM易道认为，这种将增材制造与单晶生长相结合的方法为多种单晶功能材料的复杂形状制造开辟了新途径。这种创新方法不仅适用于超导体，还可能革新多种功能材料的制造。

例如，可以用来制造形状复杂的压电材料，使传感器和机器人执行器性能大幅提升；可以创造形状优化的热电材料，提高废热回收和制冷效率；甚至可以用于塑造复杂形状的有机半导体，用于下一代柔性电子产品。

此外，研究团队演示的折纸（及相关的切纸Kirigami）方法通过增加3D打印样品的复杂性，进一步拓展了这一技术的潜力。这种方法甚至可以通过添加溶剂将重叠的切割边缘融合在一起，创造出更复杂的结构。

结语

传统上，单晶材料与复杂几何形状似乎是一对不可调和的矛盾：单晶生长通常要求严格的温度场和生长动力学，而复杂形状则需要灵活的成形工艺。本研究实现了这对矛盾的辩证统一。

3D打印的精确几何控制能力与单晶生长的有序原子排列优势，在这项研究中实现了完美融合，创造出既有复杂形状又具高性能的功能材料。

在功能材料与增材制造的交叉点上，未来还有多少不可能的组合等待我们去发现？正是科技进步永不停息的动力所在。

Reference:https://doi.org/10.1038/s41467-025-56708-x
