燃烧室

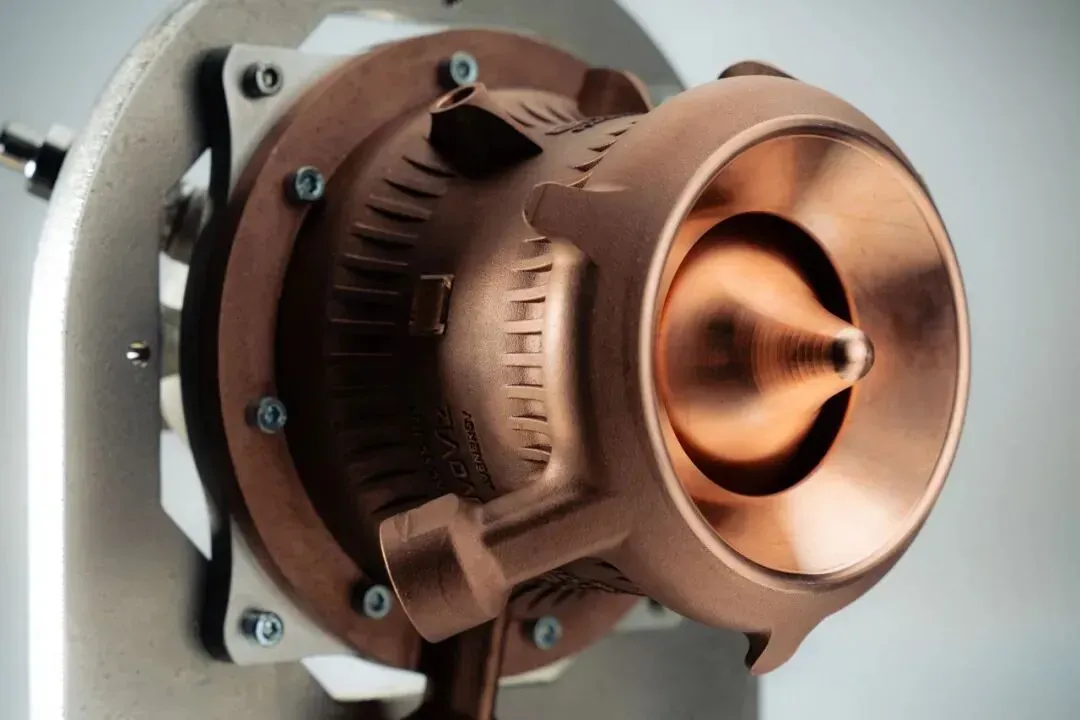

苏黎世联邦理工学生团队借助金属3D打印，仅用一个月从零攻克铜镍硅合金打印参数，成功制造出液氧丙烷旋转爆震火箭发动机燃烧室，实现全球首次大学生团队以液态推进剂跑通稳定爆震波，后续二代将换用铜铬锆合金挑战主动冷却与长时燃烧。

一个存在未检测到缺陷的燃烧室，或是在热试车过程中发现内部通道堵塞的喷嘴，都可能导致火箭项目推迟数月。在美国宇航局马歇尔太空飞行中心，这种风险促使工程师将航空航天领域的增材制造视为设计、制造与后处理步骤的集成链，链上任何环节的薄弱都可能导致零件报废和数月时间的损失。

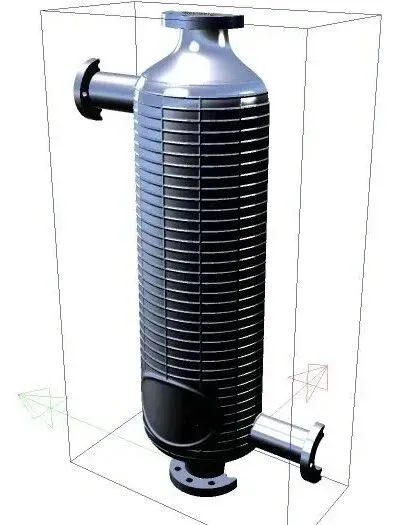

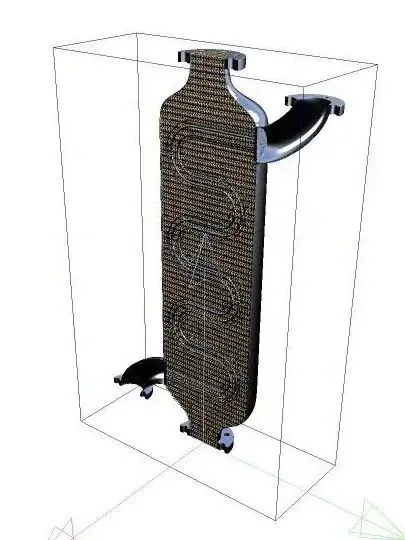

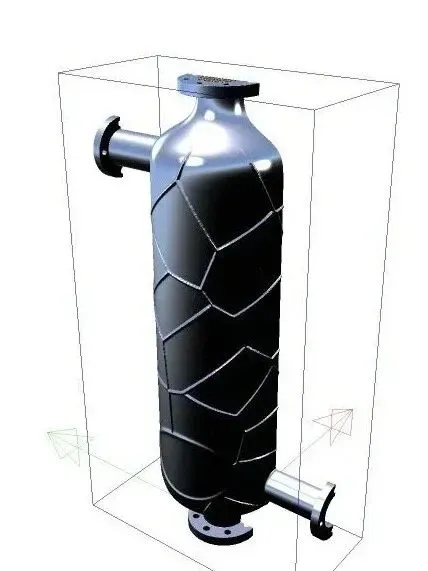

看这个空气/液体换热器案例。底层用一个叫PicoGK的开源几何引擎，填充结构、法兰、螺栓、点阵加强筋，做成可以随处调用的零件。目前实现了两件事，点阵填充和从总管出来的微通道分流。做这件事的是个个人工程师。他不在三维软件里拉特征改尺寸，他在写代码，让代码自己长出换热器。事情的起点是一家叫LEAP71的公司，两位创始人写过一套叫《计算工程基础》的博客，3D打印业内挺有名。核心想法很朴素。工程师脑子里装着大量经验，流体怎么走、热量怎么传、零件怎么装配。传统流程里，这些经验每次都要在三维软件里重新画一遍。改尺寸要重画，换工况要重画。而算法时代应该反过来。把脑子里的知识写成代码，下次需要不同参数的换热器，代码自己生成。一个领域的全部工程知识，可以封装成一个软件模型。算法的代表作就是这么干的，专攻火箭钟形喷管和燃烧室，输入高层参数，直接输出可送进金属打印机的几何。图中这个项目叫Anima走的是同一条路，只是把领域换成了换热器。传统三维软件为什么干不了？有人会问，参数化建模不就能做这件事吗。大部分不太行。传统三维软件的几何内核是为人手交互式建模设计的，擅长拉伸、旋转、布尔运算这类相对简单的操作。一旦碰上金属3D打印才有的东西，点阵、三周期极小曲面、内部多孔、连续变化的微通道，传统内核就吃力了。文件巨大，运算崩溃，布尔失败是常态。PicoGK这个算法刻意做得小、稳、快，开源，只暴露一组很小的指令集。换热器是金属3D打印这几年最火的应用之一。换热效率和换热面积强相关，3D打印能做出传统冲压钎焊做不出来的复杂内流道，价值能看见。但行业里有个隐性瓶颈，软件。每家公司的设计能力都藏在几个资深工程师的脑子里，换个工况就重画。未来希望AI算法能把几何参数从用户驱动改成数据驱动，让换热和流体计算的结果直接反喂到几何生成。换热器只是个开头。凡是几何复杂、参数多、又强烈依赖物理性能的零件，都适合走这条路。火箭推进系统已经有人在做了，下一个被点名的可能是燃烧器，喷油、雾化、燃烧效率全都跟内部流道形状强相关。然后是涡轮叶片，气动型面、内部冷却通道、表面气膜孔。再往外推，是那些今天连图都不知道怎么画的零件。仿生结构、声学超材料、热电耦合器件，这些东西的几何复杂度已经超出人手能驾驭的范围，本来就只能靠算法生成。

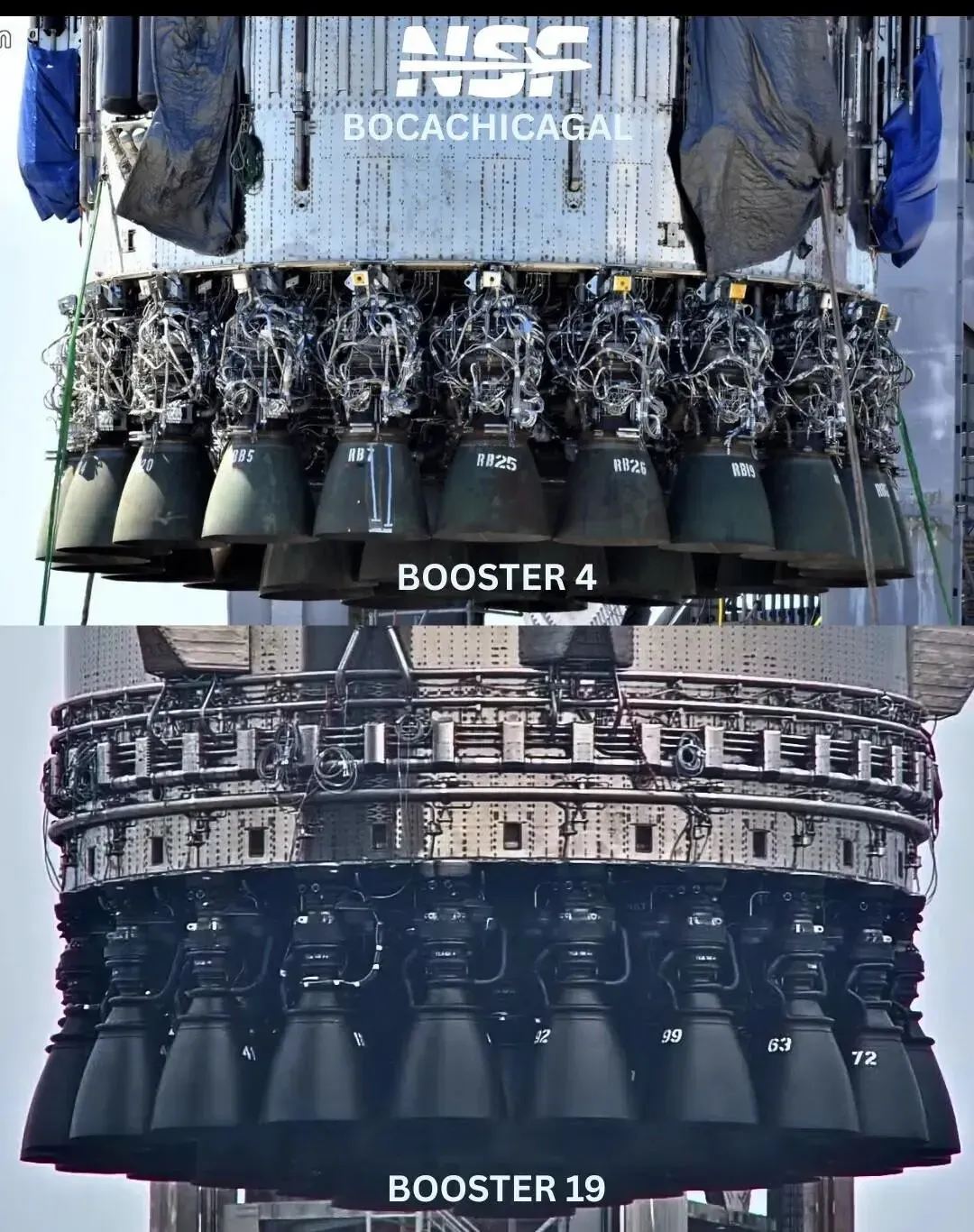

Booster 19的照片流出后，第一反应是：干净。对着Booster 4和Booster 19的对比图看，前者像是被管线塞满的机房，后者简洁到怀疑是不是少装了什么线路。美学上的进步意味着制造逻辑的改变。Raptor 3发动机把零件数量砍到了Raptor 1的一半以下，但推力更大，可靠性更高。没人在照片上标注【这是3D打印件】。好产品不需要解释自己用了什么技术，它只需要让人看见结果。传统火箭发动机是拼出来的。燃烧室一个件，喷注器一个件，冷却通道一个件，再加上几十上百个螺栓、焊缝、密封圈。每个接口都是潜在的泄漏点，每次组装都要验证一遍。3D打印改变了这套逻辑。喷注器和燃烧室可以是一体的，冷却通道直接长在壁面里，复杂流道一次打出来。零件少了，接口少了，故障概率也就少了。Raptor 3的燃烧室和喷注器集成件，传统工艺需要数百个零件焊接，现在是金属3D打印一体出来的。这重新定义了什么叫一个零件。零件少了，迭代就快了。传统火箭发动机的改进每次修改设计要重新开模、调工装、协调上百家供应商。任何一个环节卡住，整个进度就得等。3D打印把这个流程压缩到周级别。设计改了？重新打一版。测试发现问题？改图纸就上机。Booster 4到Booster 19的演变，四年时间从混乱到简洁，靠的就是有条件把每一版的问题暴露出来、解决掉、再打下一版。从设计自由度来说，传统制造下，工程师脑子里有张隐形清单：这个能不能铣出来？这个角度能不能焊？这个通道能不能钻？很多最优解在设计阶段就被砍了，因为做不出来。3D打印的这张清单要简单许多。Booster 19的发动机舱看起来简洁，但简洁背后是更复杂的内部结构。那些看不见的冷却通道、流道、加强筋，都是传统工艺做不出来的形状。3D打印把复杂度从外部转移到了内部。当一项技术真正成熟的标志，不是它被反复提及，而是它被理所当然地使用。好看，往往意味着做对了。当一台发动机看起来简洁、对称、没有多余的东西，那是因为每个零件都在最该在的位置，每条管线都走了最短路径，每个接口都被优化到了极致。美学的胜利往往也是工程学的胜利。好产品自己会说话，而3D打印，功不可没。#3D打印 #增材制造 #SpaceX #马斯克 #商业航天 #工业美学 #AM易道

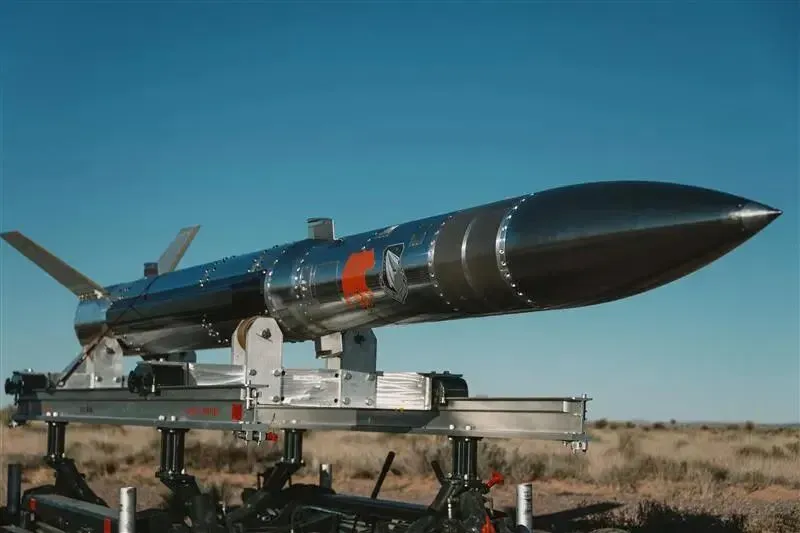

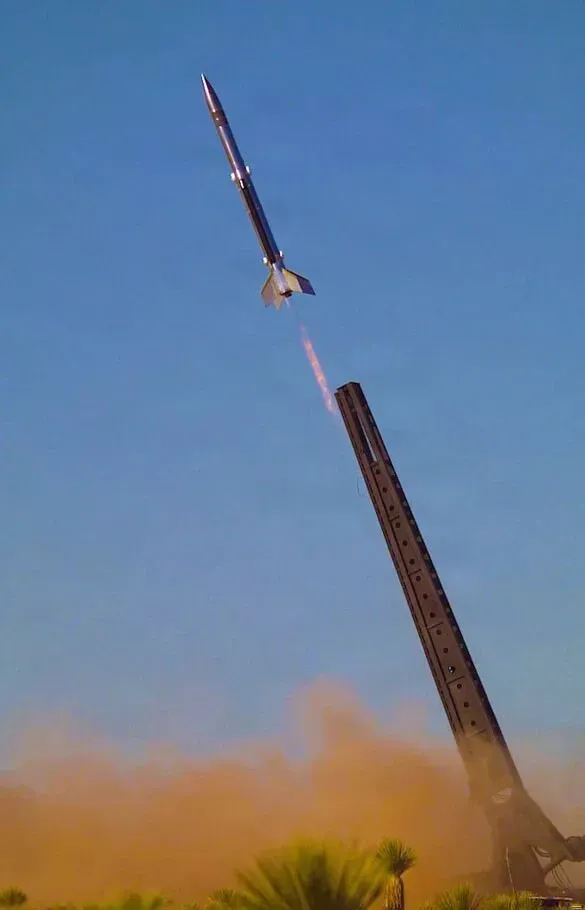

军工研发，通常是以十年为单位计时的事。 但上周，美空军研究实验室（AFRL）和Ursa Major联合宣布：他们的【经济实惠快速导弹验证机】ARMD完成飞行，超音速达成，发动机全程正常。Ursa Major的CEO克里斯·斯帕格诺莱蒂说了一句话，从签合同到全系统飞行就绪，八个月。 这不是一枚简单的导弹。这是一次关于供应速度能做到哪一步的答题。  ARMD搭载的发动机叫Draper，我们之前分享过，是Ursa Major的液体火箭发动机产品线之一。公开信息特别提到三个关键词：安全、可储存、可节流。 可储存意味着不需要临时加注低温推进剂，出动响应时间大幅缩短；可节流意味着飞行中可以调整推力，机动性更强。这些特性，加上超音速飞行的验证，让ARMD更像是接近实战部署的东西。 Ursa Major不是偶尔用用3D打印的公司。他们的发动机按质量计，超过80%由增材制造完成。 他们在美俄亥俄州扬斯敦建了专门的增材制造实验室，用大幅面激光粉末床熔融设备，把同样的燃烧室交付周期压缩到一个月。3D打印让复杂的内部冷却流道可以直接成形，让原本需要钎焊组装的多个零件合并为一体，让设计修改不再意味着重开模具、重排供应链，而是改文件、重新打印。AFRL司令巴托洛梅伊准将的表态值得注意，他说这个项目证明了他们能【改变和利用采购模式来快速交付关键技术】，并且【不只是在造一枚导弹，而是在锻造一条面向国家的、可负担、可量产的威慑路径】。美军方真正在测试一种研发和工业生产的新关系：不再等待大型防务承包商按传统流程慢慢交付，而是通过更灵活的公私合作机制，让像Ursa Major这样的新型推进公司以商业速度推进军工项目。当增材制造让快速迭代成为火箭推进领域的常规能力，整个军工供应链的竞争格局就会重新洗牌。信源：AFRL。#AM易道 #3D打印 #增材制造 #商业航天 #导弹
