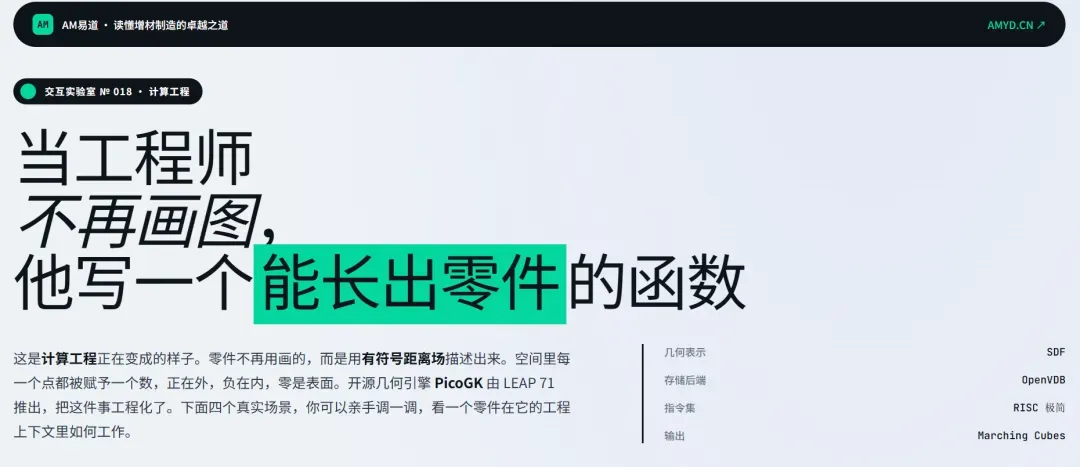

本文通过交互网页展示了计算工程设计思维：将工程目标与物理约束转化为算法，让几何自行生成。四个真实场景（液冷板、火箭喷管、机翼点阵、骨植入物）让读者亲手拖动参数，直观感受“物理反推形状”的设计逻辑。

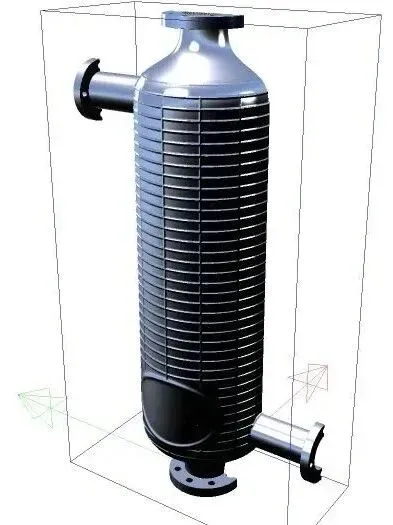

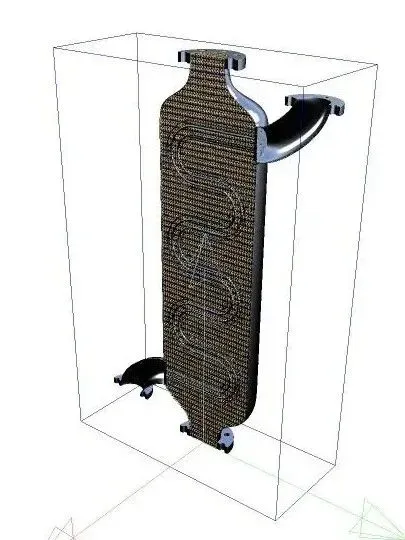

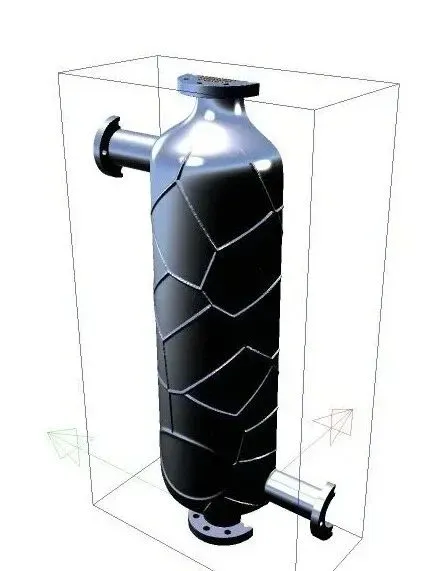

看这个空气/液体换热器案例。底层用一个叫PicoGK的开源几何引擎，填充结构、法兰、螺栓、点阵加强筋，做成可以随处调用的零件。目前实现了两件事，点阵填充和从总管出来的微通道分流。做这件事的是个个人工程师。他不在三维软件里拉特征改尺寸，他在写代码，让代码自己长出换热器。事情的起点是一家叫LEAP71的公司，两位创始人写过一套叫《计算工程基础》的博客，3D打印业内挺有名。核心想法很朴素。工程师脑子里装着大量经验，流体怎么走、热量怎么传、零件怎么装配。传统流程里，这些经验每次都要在三维软件里重新画一遍。改尺寸要重画，换工况要重画。而算法时代应该反过来。把脑子里的知识写成代码，下次需要不同参数的换热器，代码自己生成。一个领域的全部工程知识，可以封装成一个软件模型。算法的代表作就是这么干的，专攻火箭钟形喷管和燃烧室，输入高层参数，直接输出可送进金属打印机的几何。图中这个项目叫Anima走的是同一条路，只是把领域换成了换热器。传统三维软件为什么干不了？有人会问，参数化建模不就能做这件事吗。大部分不太行。传统三维软件的几何内核是为人手交互式建模设计的，擅长拉伸、旋转、布尔运算这类相对简单的操作。一旦碰上金属3D打印才有的东西，点阵、三周期极小曲面、内部多孔、连续变化的微通道，传统内核就吃力了。文件巨大，运算崩溃，布尔失败是常态。PicoGK这个算法刻意做得小、稳、快，开源，只暴露一组很小的指令集。换热器是金属3D打印这几年最火的应用之一。换热效率和换热面积强相关，3D打印能做出传统冲压钎焊做不出来的复杂内流道，价值能看见。但行业里有个隐性瓶颈，软件。每家公司的设计能力都藏在几个资深工程师的脑子里，换个工况就重画。未来希望AI算法能把几何参数从用户驱动改成数据驱动，让换热和流体计算的结果直接反喂到几何生成。换热器只是个开头。凡是几何复杂、参数多、又强烈依赖物理性能的零件，都适合走这条路。火箭推进系统已经有人在做了，下一个被点名的可能是燃烧器，喷油、雾化、燃烧效率全都跟内部流道形状强相关。然后是涡轮叶片，气动型面、内部冷却通道、表面气膜孔。再往外推，是那些今天连图都不知道怎么画的零件。仿生结构、声学超材料、热电耦合器件，这些东西的几何复杂度已经超出人手能驾驭的范围，本来就只能靠算法生成。

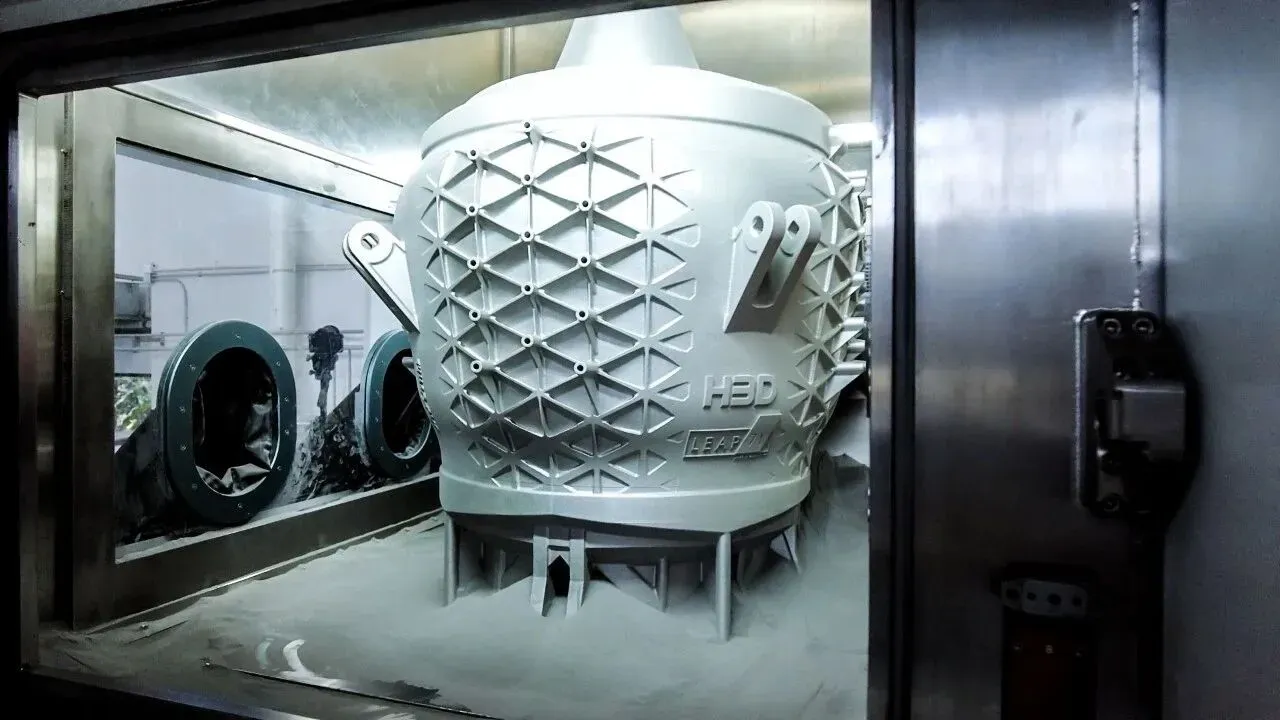

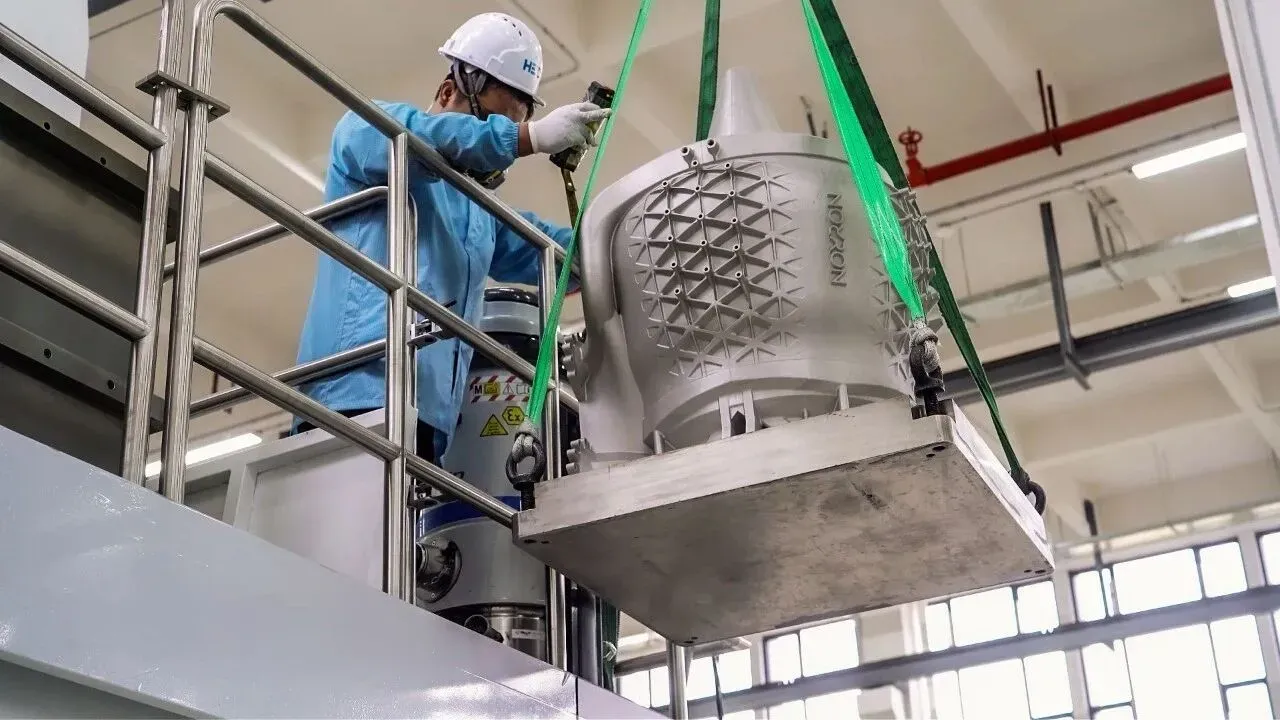

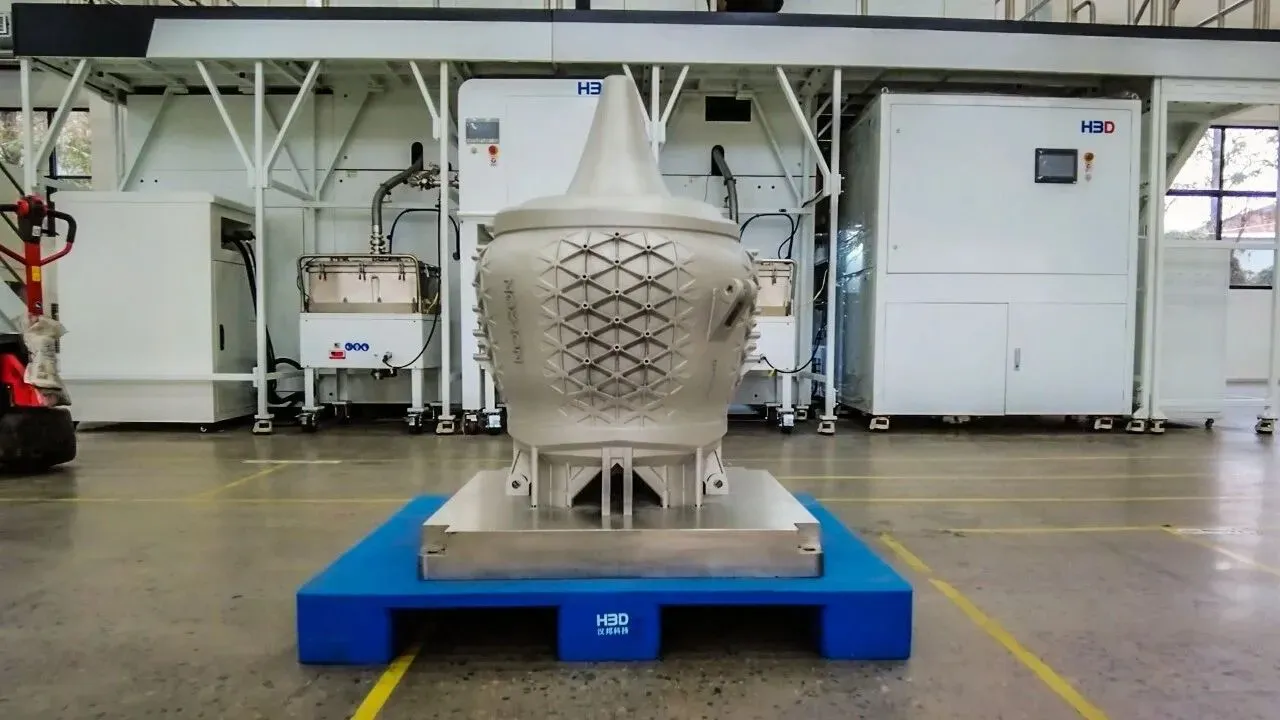

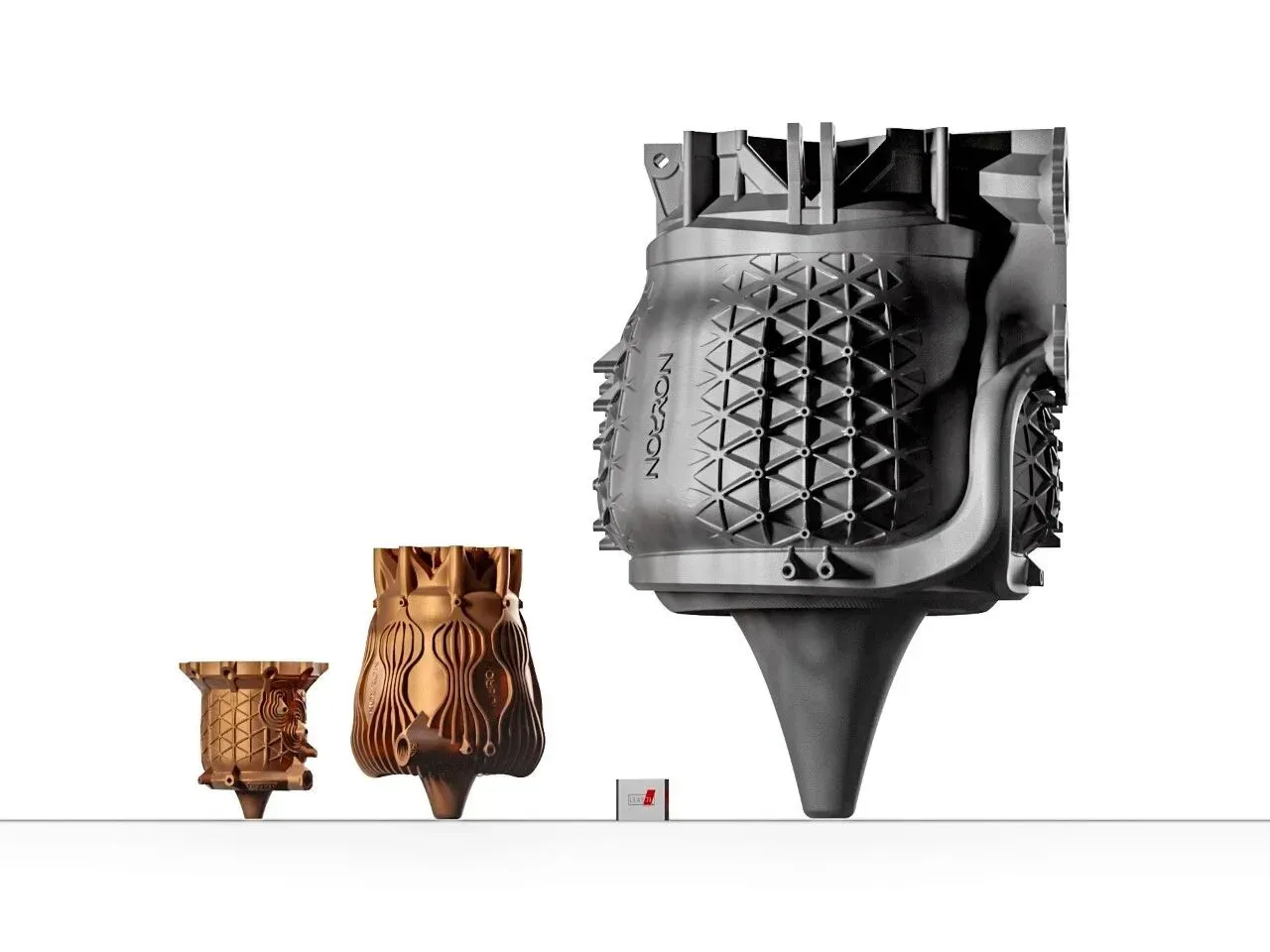

这台发动机从设计到成型，没有工程师画过一张图。设计由软件完成，制造由3D打印机器完成。LEAP71的计算系统Noyron输入物理约束，自动推导出全部几何结构；汉邦（HBD）的十激光大幅面金属打印机，把它作为一个完整零件打印出来。aerospike构型是一种燃烧室做成环形、中间立锥形棘突的发动机，气流沿棘突外侧膨胀，从海平面到真空全程高效，很难实现的工程方案。现在它站在那里了。传统火箭用钟形喷嘴，针对某个特定高度优化。海平面效率不错，高空大气稀薄，膨胀比变了，效率就掉下来。大多数火箭只能折中取值，将就着用。aerospike（气动塞式）燃烧室做成环形，中间立棘突，大气压力自动整形气流，全高度范围内保持效率。理论上，这是更好的方案。但内部结构极度复杂。冷却通道要绕整个环形燃烧室走，棘突热负荷最集中，还要单独用液氧冷却。传统加工没有能力处理这个复杂度，几十年停在论文里。一直卡住它的，是制造限制。LEAP71的Noyron算法是大型计算工程模型，输入物理条件和制造边界，系统自己推导出完整设计。推力200kN、燃料液态甲烷、氧化剂液氧、需要再生冷却、适配可复用火箭上面级，告诉它条件，它给你结构，工程师不参与几何决策。这是第三台这样生成的发动机，前两台20kN级别的已经在过去15个月里完成了热试车。这次推力放大10倍。制造端，汉邦拿出了十激光大幅面打印机，成型空间830×830×1250毫米，材料718，航天推进常用的高温镍基合金。整台发动机单件打印，无焊缝，无拼接。外侧环形燃烧室由低温甲烷冷却，棘突内部走液氧冷却通道，两路分工，全部集成在一个打印件里。这台发动机将在上海TCT Asia展出，背后的商业航天合作方是澳大利亚的Aspire Space，目标是大型可复用运载火箭的上面级。完全可复用火箭是下一个商业航天战场，两级都要回收，都要重新点火，推进系统必须在大气内外全程高效。XRA-2E5目前的定位是制造验证里程碑，热试车资格认证还在路上。aerospike在大推力级别从未飞过。燃烧稳定性、极端工况下的冷却表现、深度节流能力，都是等待验证的问题。制造成功是一道门，点火是另一道门，飞起来是第三道门。当AI软件能在没有人参与的情况下设计出航天发动机，工程经验这四个字的含义正在改变。它不再只存在于人的大脑里，它开始可以被编码、被调用、被无限复制。

这台发动机从设计到成型，没有工程师画过一张图。设计由软件完成，制造由3D打印机器完成。LEAP71的计算系统Noyron输入物理约束，自动推导出全部几何结构；汉邦（HBD）的十激光大幅面金属打印机，把它作为一个完整零件打印出来。aerospike构型是一种燃烧室做成环形、中间立锥形棘突的发动机，气流沿棘突外侧膨胀，从海平面到真空全程高效，很难实现的工程方案。现在它站在那里了。传统火箭用钟形喷嘴，针对某个特定高度优化。海平面效率不错，高空大气稀薄，膨胀比变了，效率就掉下来。大多数火箭只能折中取值，将就着用。aerospike（气动塞式）燃烧室做成环形，中间立棘突，大气压力自动整形气流，全高度范围内保持效率。理论上，这是更好的方案。但内部结构极度复杂。冷却通道要绕整个环形燃烧室走，棘突热负荷最集中，还要单独用液氧冷却。传统加工没有能力处理这个复杂度，几十年停在论文里。一直卡住它的，是制造限制。LEAP71的Noyron算法是大型计算工程模型，输入物理条件和制造边界，系统自己推导出完整设计。推力200kN、燃料液态甲烷、氧化剂液氧、需要再生冷却、适配可复用火箭上面级，告诉它条件，它给你结构，工程师不参与几何决策。这是第三台这样生成的发动机，前两台20kN级别的已经在过去15个月里完成了热试车。这次推力放大10倍。制造端，汉邦拿出了十激光大幅面打印机，成型空间830×830×1250毫米，材料718，航天推进常用的高温镍基合金。整台发动机单件打印，无焊缝，无拼接。外侧环形燃烧室由低温甲烷冷却，棘突内部走液氧冷却通道，两路分工，全部集成在一个打印件里。这台发动机将在上海TCT Asia展出，背后的商业航天合作方是澳大利亚的Aspire Space，目标是大型可复用运载火箭的上面级。完全可复用火箭是下一个商业航天战场，两级都要回收，都要重新点火，推进系统必须在大气内外全程高效。XRA-2E5目前的定位是制造验证里程碑，热试车资格认证还在路上。aerospike在大推力级别从未飞过。燃烧稳定性、极端工况下的冷却表现、深度节流能力，都是等待验证的问题。制造成功是一道门，点火是另一道门，飞起来是第三道门。当AI软件能在没有人参与的情况下设计出航天发动机，工程经验这四个字的含义正在改变。它不再只存在于人的大脑里，它开始可以被编码、被调用、被无限复制。引用图片自Leap71&HBD及报道自TCTGroup

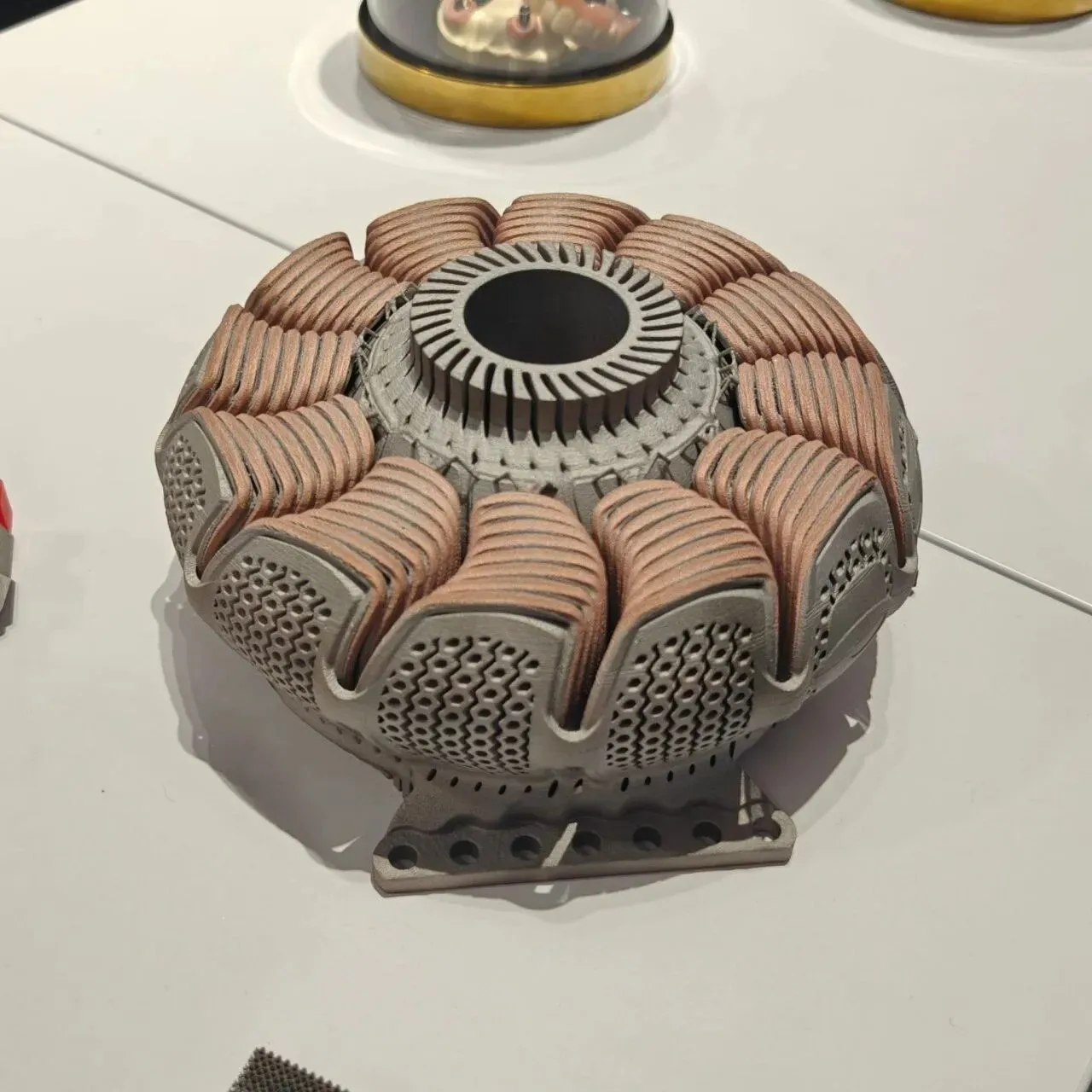

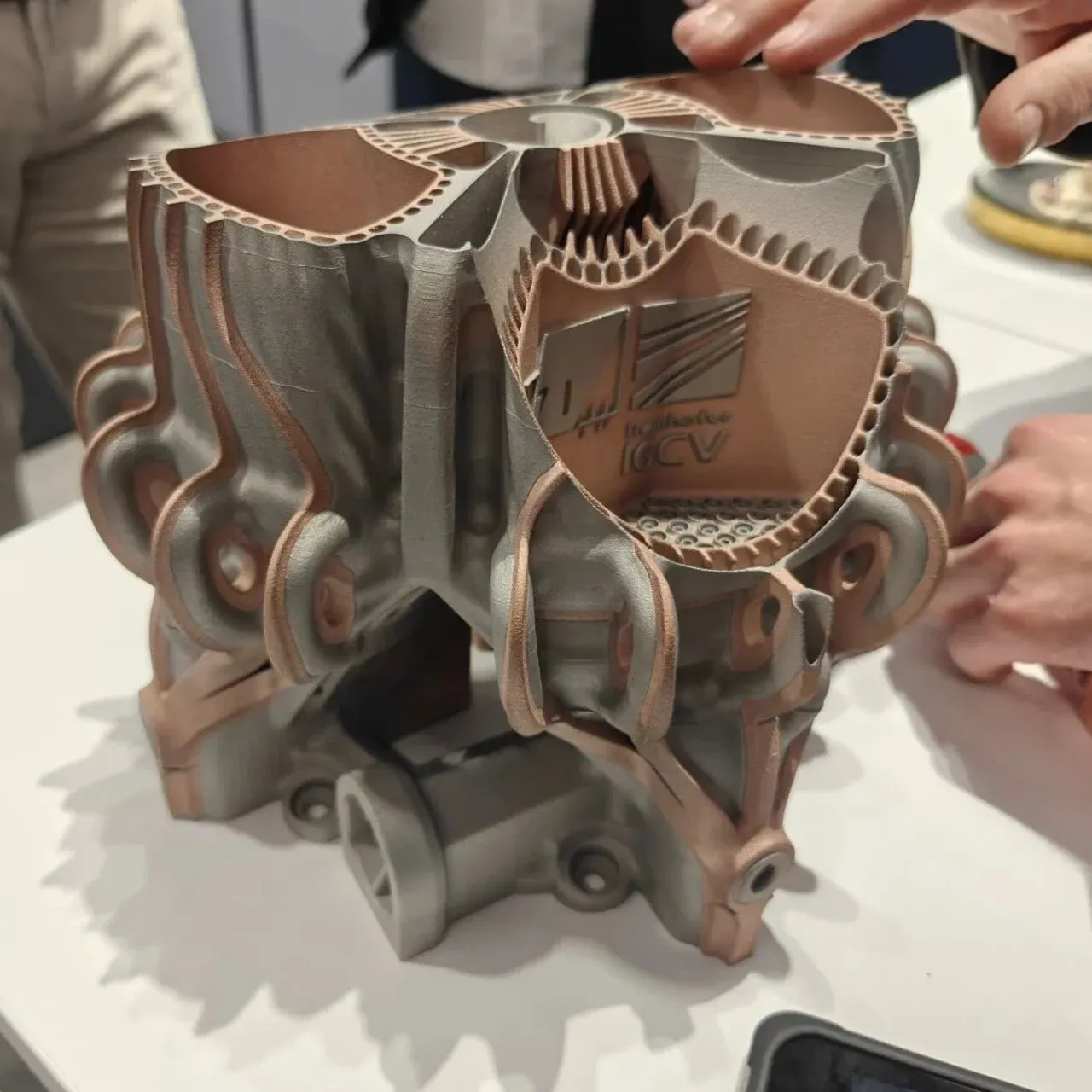

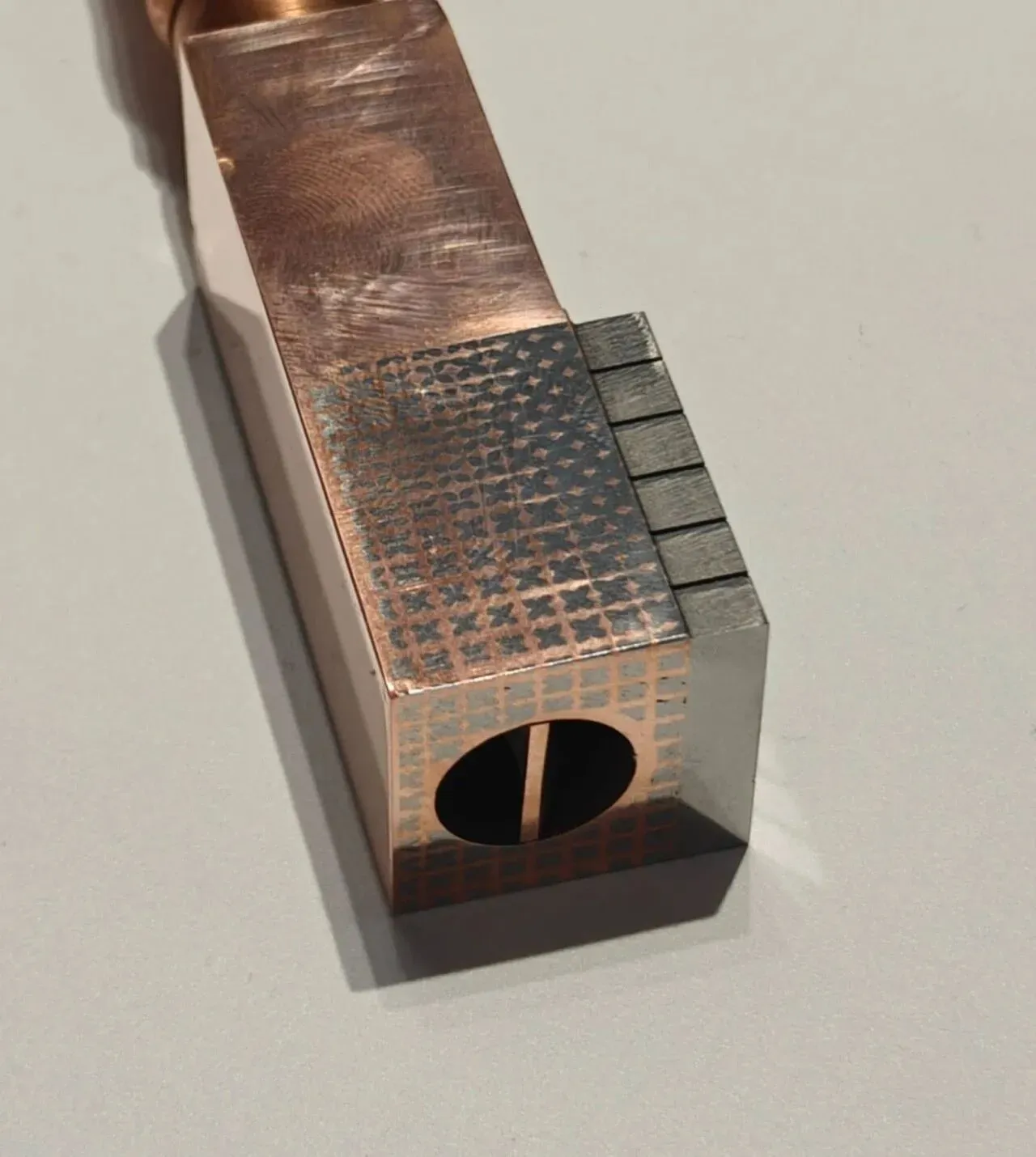

德国Fraunhofer IGCV最近展示了令人侧目的新零件：铜和钢在同一个打印件里无缝融合，高温区用铜导热，承力区用钢撑结构。用Schaeffler Aerosint的多材料铺粉系统实现的。之前我们也分享过这个设备的原理。这个多材料打印案例正在改变热管理设计的底层逻辑。为什么是铜钢组合？散热领域一直有个两难，铜导热好但软，钢强度高但导热弱。传统方案要么妥协材料，要么靠焊接拼装。焊缝是隐患，钎焊工艺成品率不高，扩散焊设备门槛又高。多材料打印直接跳过了这个困境。同一个零件里，热流路径用铜，结构承载用钢，两种材料在微观尺度上形成梯度过渡，避免了界面应力集中。Fraunhofer通过调整扫描顺序和搭接区参数，实现了致密的双金属界面。这在几年前被认为几乎不可能，因为铜和钢的热膨胀系数和导热率差异太大。AM易道看完这个案例，还有几个核心问题我们还没有找到答案，期待读者评论区分享。界面强度怎么验证？ 电化学腐蚀风险？ 铜钢接触在潮湿环境下会形成电偶，加速腐蚀。这对长期可靠性是个隐患，尤其在液冷场景。温度循环扛得住吗？两种材料的界面会不会开裂？说回开头那个铜钢复合零件。它的设计者不是工程师，而是LEAP71的Noyron，一个大型计算工程模型。LEAP71的思路是让算法从零开始生成设计。输入性能参数和制造约束，输出可直接打印的几何文件。不画草图，不建模，不做拓扑优化的后处理。拓扑优化是从已有几何出发做减法，Noyron是从空白画布开始，用物理逻辑和工程知识直接生长出结构。LEAP71的创始人Josefine Lissner说：用神经网络训练再多3D模型也没用，因为网格本身不理解功能。几何必须服从物理定律，这不是统计学习能覆盖的。他们已经用这套方法设计并点火测试了多款火箭发动机，包括传统钟形喷管和气尖发动机。LEAP71指向的未来是，设计的产出不再是一个CAD文件，而是一段可复用、可迭代的代码。每生成一个零件，都在反哺系统的知识库。设计变成了软件工程，知识产权从图纸变成了算法。对散热设计来说，意味着你不再需要一个个画翅片、调流道，而是告诉系统：热源功率多少、体积约束多少、流阻预算多少、用什么材料组合，剩下的交给计算。当然，这方面还很早期。Noyron目前聚焦航天推进系统，热交换器是他们明确提到的下一个方向。多材料打印提供了制造可能性，计算工程提供了设计方法论，两者正在交汇。

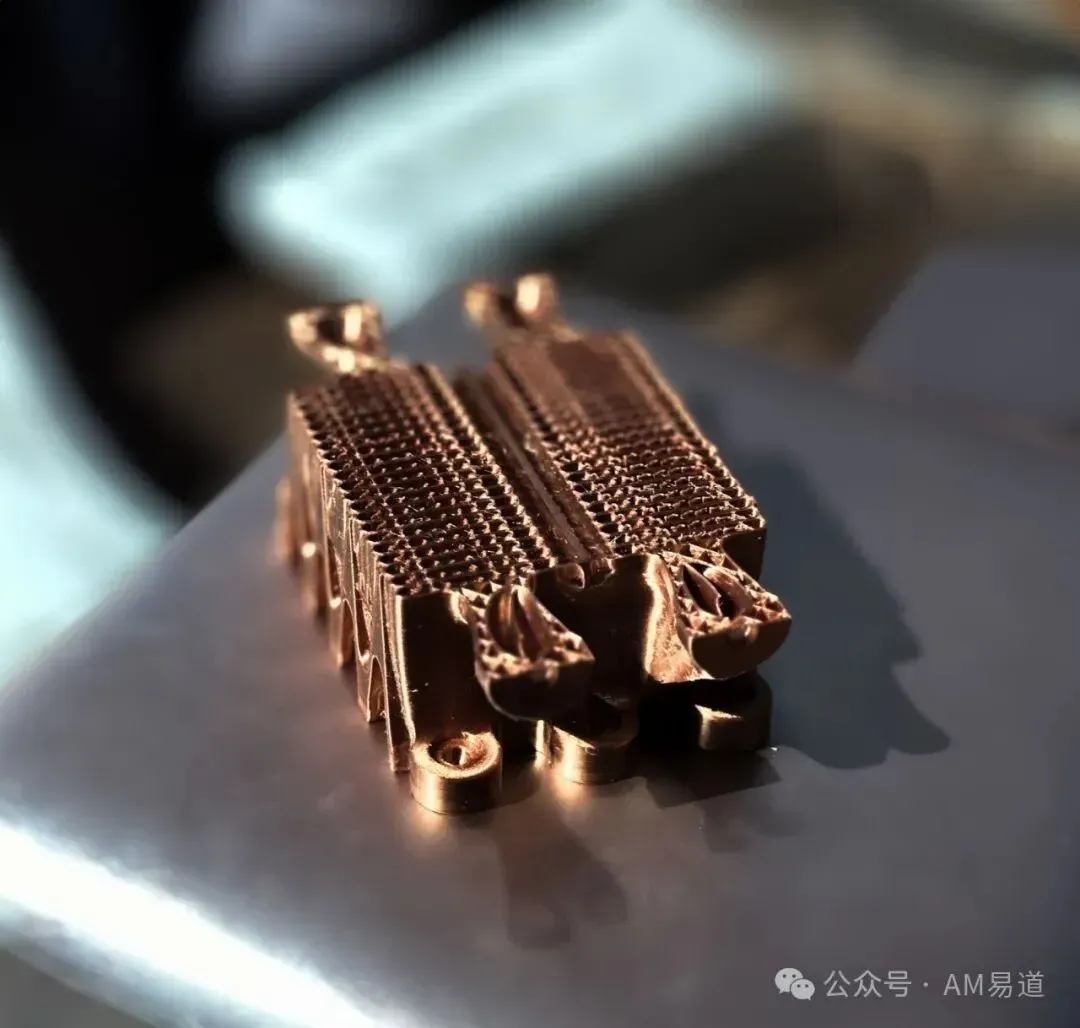

这款双螺旋流道热交换器3D模型结构极复杂，内含精密散热片，支持SLM/FDM/SLA/SLS等多种工艺。文件超2GB，评论区留言即可免费获取，但须遵守版权规定，禁止商用。
