在3D打印行业，尤其是生物制造领域，我们经常谈到体内原位打印。

意思将打印头伸入患者体内，在那些狭窄、深处、难以触及的组织上直接沉积功能性材料。

这个思路是对增材制造技术在运动系统、材料科学和过程控制的系统创新。

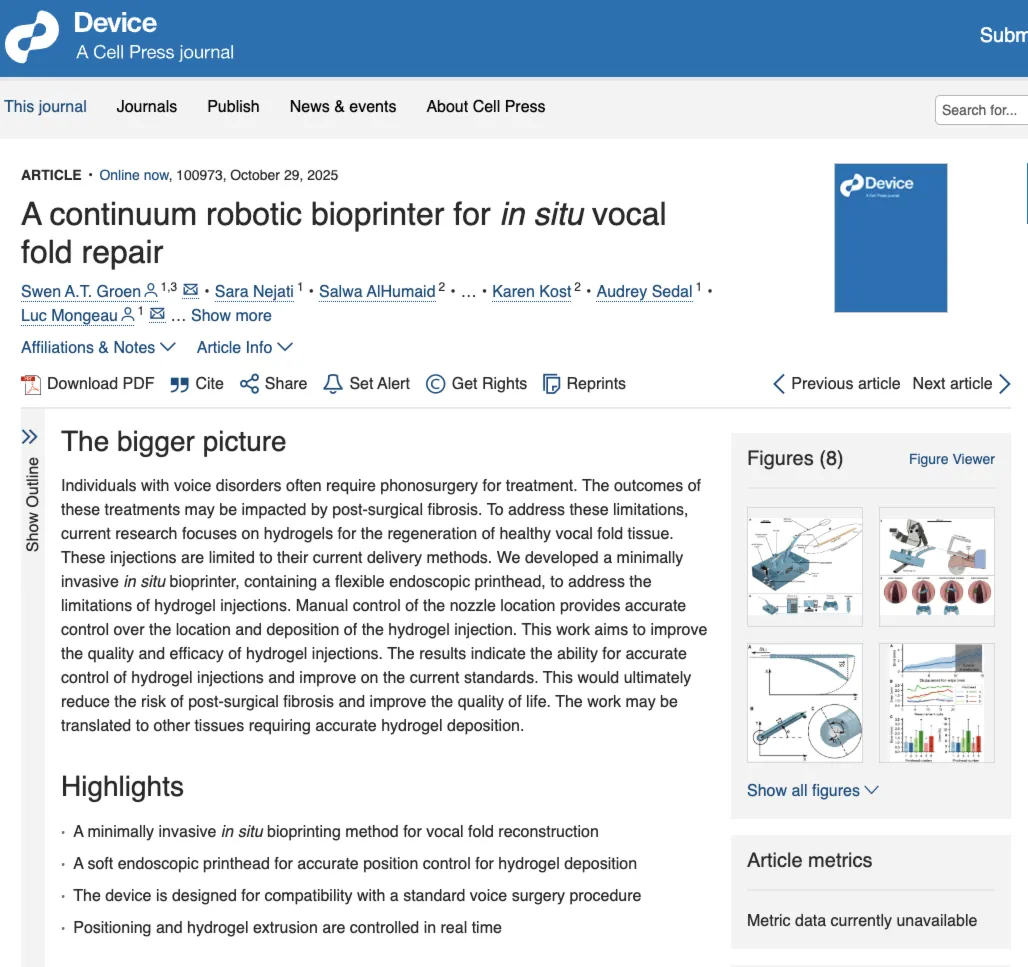

近日，加拿大麦吉尔大学（McGill University）的团队在《Device》期刊上发表的成果。

他们开发了一款微创原位生物3D打印机（MIISB），其核心是一个外径仅为2.7毫米的连续体机器人打印头。

这项工作的影响力远不止于其目标应用声带修复。

它展示了一套全新的3D打印硬件、软件和工作流，专为在人体内部这种非结构化且动态的构建环境中作业而设计。

AM易道对于该文章的许多理解和表达已脱离原文章的原始技术表述，有大量原创主观的解读创作成分，如需要了解更多原始硬核技术内容，请自行阅读原文。

硬件的极限压缩：2.7mm的连续体打印头

对于任何3D打印系统，运动平台的精度和自由度决定了一切。

但如果你要把整个系统缩小到能穿过一根吸管，传统的笛卡尔、Delta或SCARA架构都将失效。

麦吉尔团队的解决方案是连续体机器人（Continuum Robot）。

2.7毫米的柔性打印头其设计灵感（据报道）来自大象的鼻子，它抛弃了所有刚性关节。

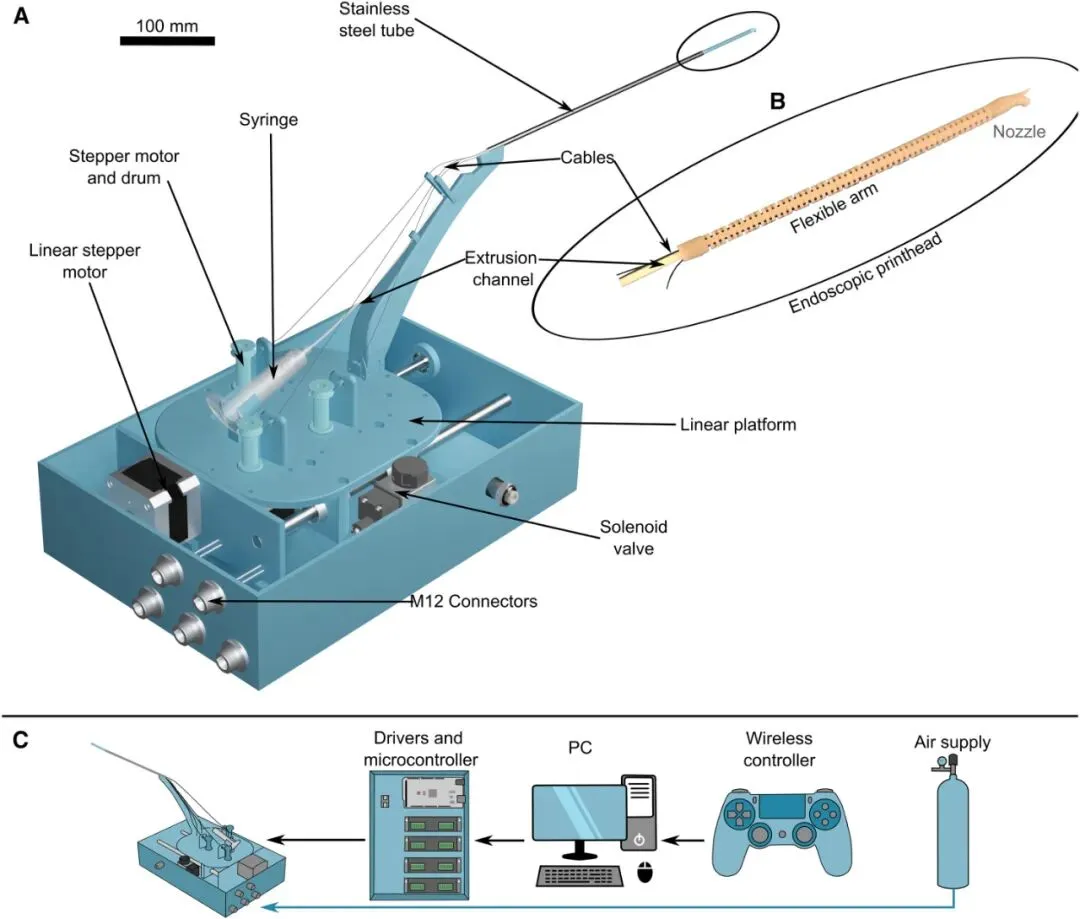

其内部结构：由一系列刚性穿孔圆盘和柔性薄壁构成，三根驱动缆线和一个中心挤出通道贯穿其中。

这三根缆线就是它的马达。

通过后端的步进电机和线鼓拉动不同的缆线，施加不对称的张力，就能让柔性臂向任意方向弯曲变形。

这是一个高度集成的、由缆线驱动的软体机器人执行器。

2.7毫米的直径，是严格基于临床需求倒推出来的。

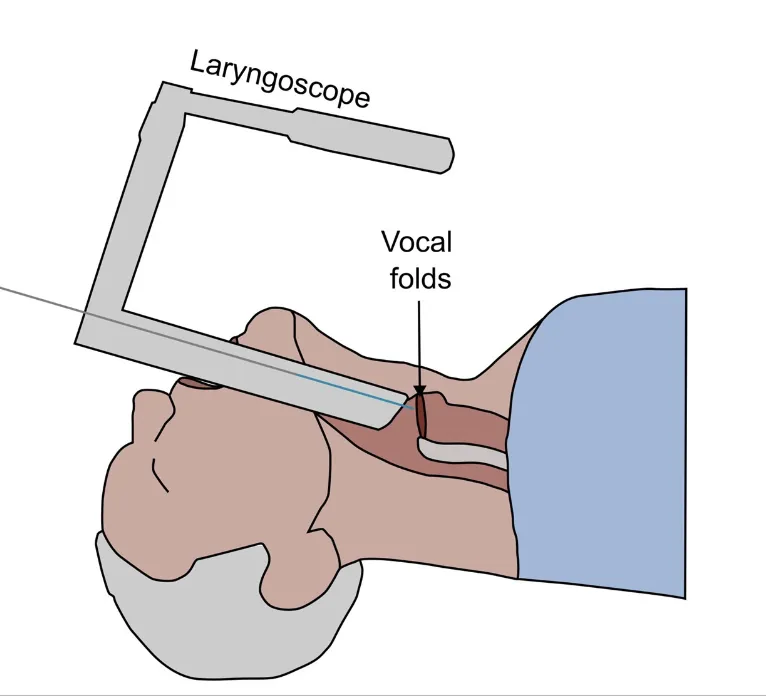

在声带手术中，医生必须通过一个直径约10.5至13.5毫米的悬吊喉镜进行操作。

现有的其他微创打印机（如11.5毫米的设计）一放进去，就会彻底挡住医生的关键视野。

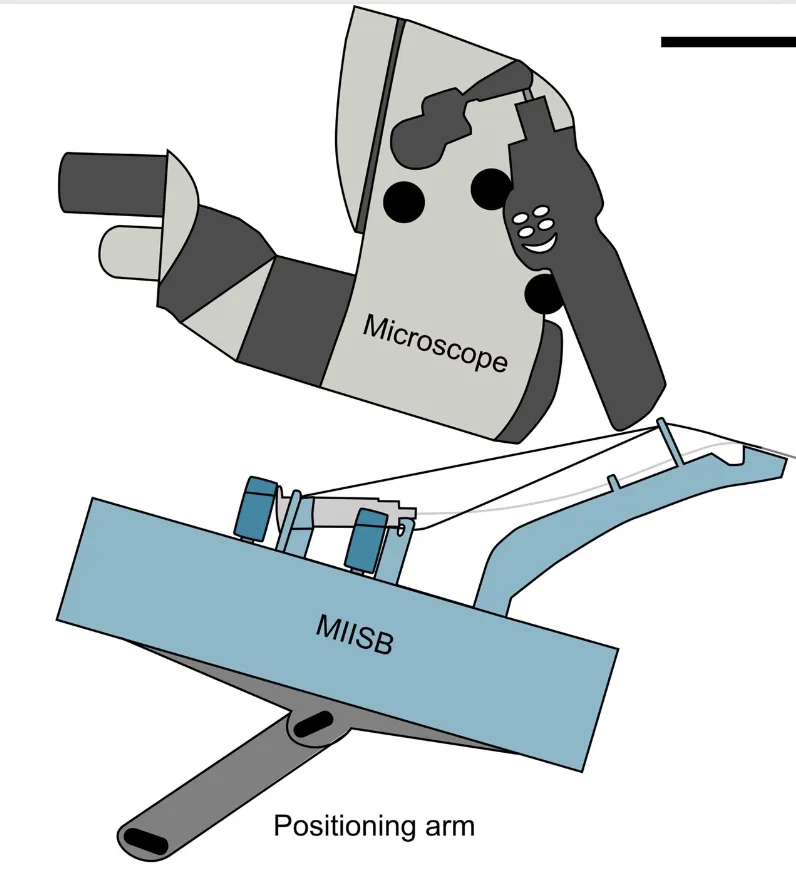

2.7毫米的设计，可以像一根普通的手术器械一样，与喉镜和显微镜协同工作，互不干扰。

这解决了体内原位打印的首要门槛：工作流兼容性。

运动系统，数据驱动的实时运动

有了硬件，如何控制它？

这才是软体机器人打印的难点。

为一个柔性、非线性的连续体手臂建立一个精确的、基于物理学的实时模型是极其复杂的。

麦吉尔团队选择了一条更务实、更高效的路径：

数据驱动的运动学模型。

他们没有去解复杂的偏微分方程，而是通过大量实验测量，拟合出了缆线拉伸量（输入）与喷嘴末端三维坐标（输出）之间的经验关系。

这种方法大幅降低了计算复杂度，使其能够在普通PC上实时运行。

这套系统还有一个非常精妙的设计：

一个由线性步进电机驱动的线性平台。

这个平台有两个作用：

一是充当打印头的Z轴，负责整体的轴向进给。

二是充当运动补偿器。

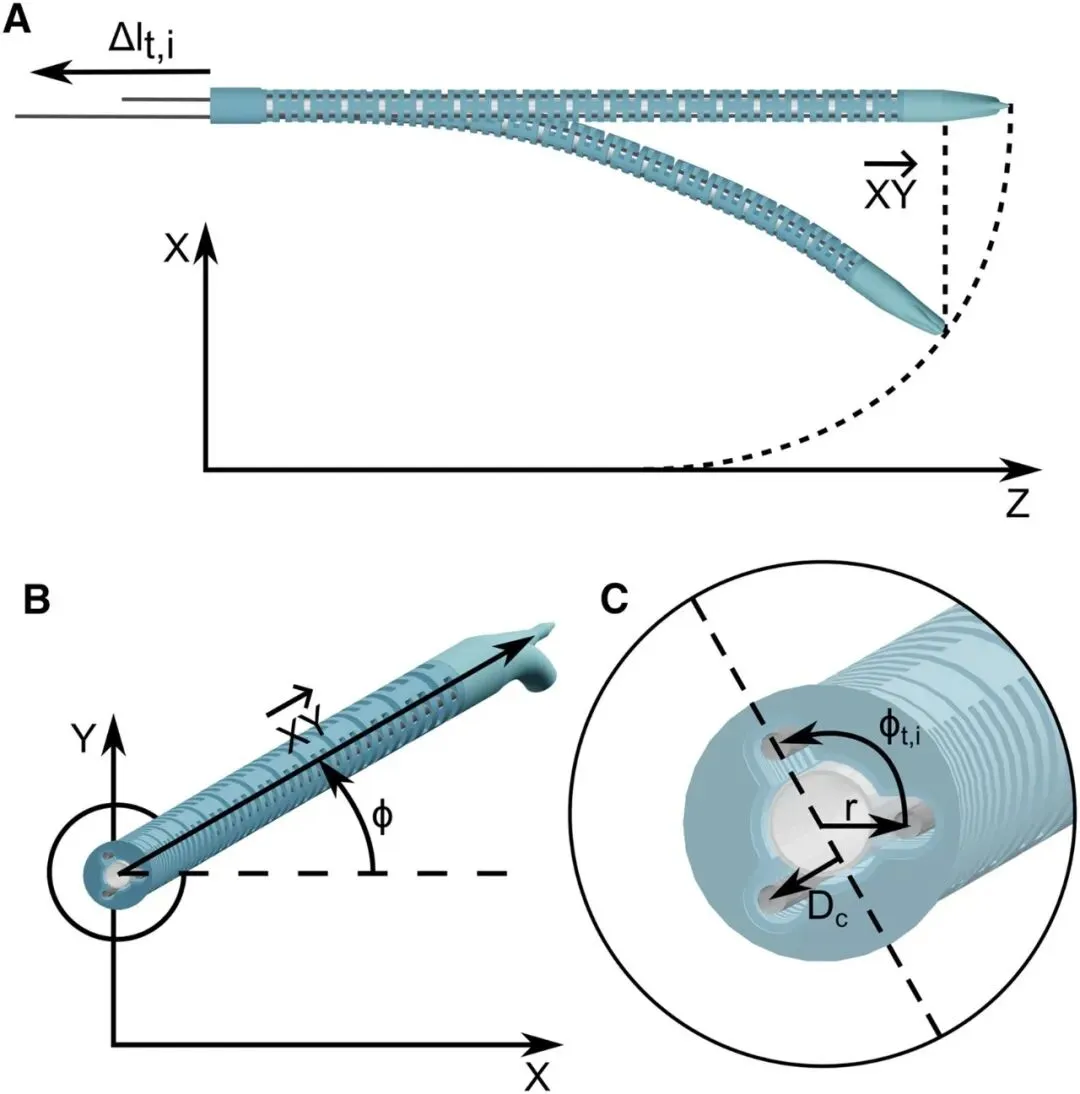

当连续体手臂弯曲时，其尖端在轴向（Z轴）上会不可避免地向后回缩。

这个线性平台会实时计算这个回缩量，并主动向前补偿，确保喷嘴尖端始终保持在一个平面上运动。

这个补偿功能至关重要。

它将一个复杂的三维空间运动问题，降维成了外科医生眼中直观的二维绘画问题，极大地降低了操作门槛。

过程控制，为什么手动挡优于自动挡

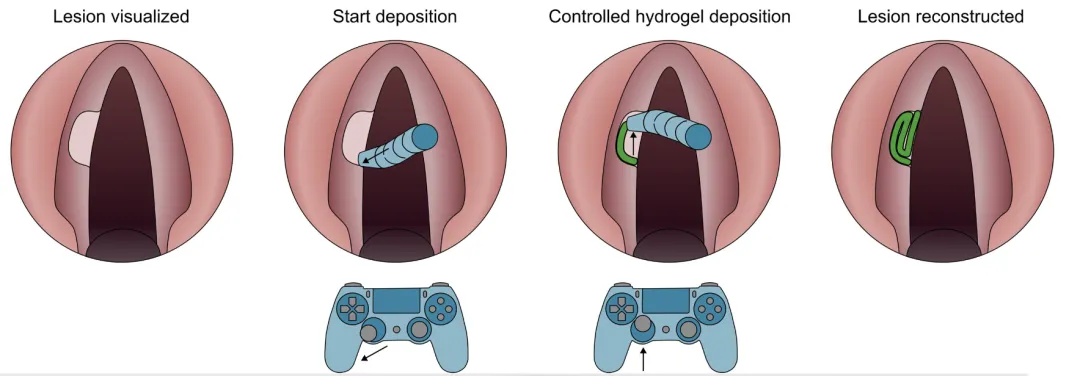

关于控制界面，团队目前的选择是让外科医生通过一个游戏手柄式的无线控制器进行手动实时控制。

论文却明确指出，相比于完全自动化，手动是现阶段的最优解。

3D打印依赖于基于CAD模型生成的固定G-code路径。

但在手术中，构建环境是活的。

术前的扫描数据（CAD）和术中切除病灶后的实际缺损（真实工件）之间存在几何错配。

病人的微小移动、组织形变，都会让预设路径瞬间失效。

此时，依赖外科医生人眼-大脑这个强大闭环的手动控制，反而提供了最高的可靠性和灵活性。

医生可以根据实时反馈，动态调整打印路径和沉积量。

这种医学手动打印的模式需求，让我们觉得曾经那台手动3D打印机的教育意义又升华了。

延伸阅读：一台不用电的3D打印机，诞生在地震废墟中的新希望

在20毫米的工作范围内（与声带尺寸匹配），这套系统的平均定位误差达到了1.33毫米，重复性误差小于0.25毫米。

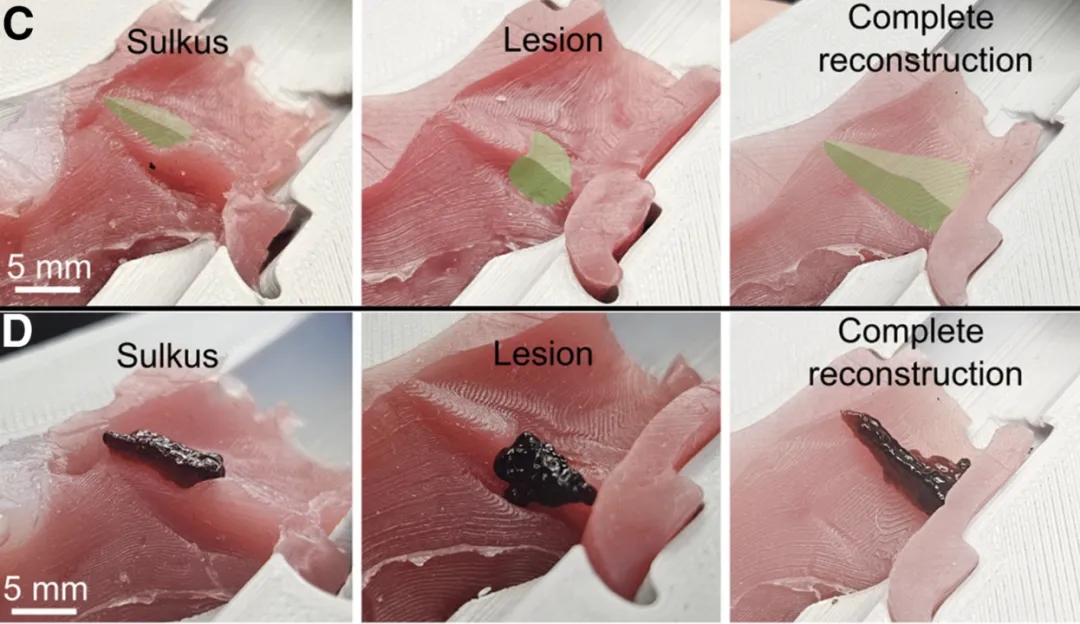

对于重建声带沟和病灶空腔等毫米级的缺陷，这个精度已足够。

材料与挤出：高难度生物墨水的流变学挑战

在材料端，团队使用的是他们自己开发的多巴胺接枝透明质酸/丝素蛋白（DAHA/SF）水凝胶。

这是一种具有高生物相容性和组织粘附性的生物墨水。

挤出系统采用的是气动（加压注射器和电磁阀）。

挑战在于这种生物墨水的流变特性。

它具有剪切稀化（Shear-thinning）特性，这有利于挤出。

但它同时具有显著的时间依赖性。

这意味着其粘度在交联过程中是不断变化的。

团队发现，为了获得稳定的挤出压力和一致的线条宽度，他们必须在混合交联剂后，等待40分钟，让材料的流变特性进入一个稳定期后，才能开始打印。

这是一个非常关键的工艺参数。

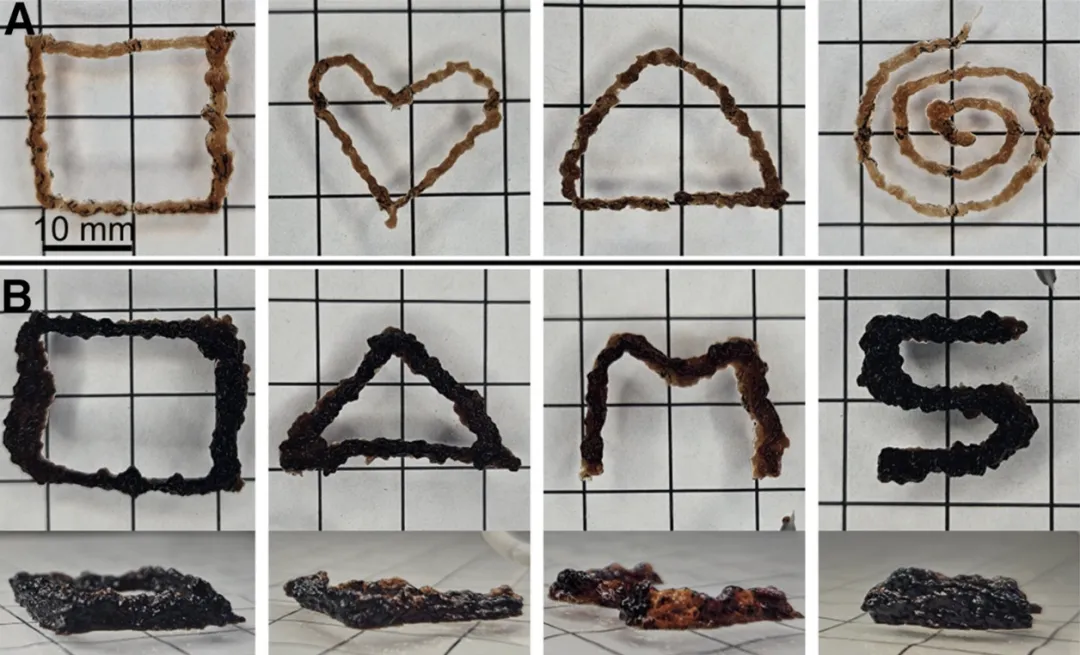

在优化后的工艺参数下（262kPa压力，2mm/s打印速度），系统实现了1.2毫米的稳定打印线宽。

一个体内3D打印平台的诞生

这个文章的成果不是一个用于体外制造或体表修复的工具，而是一个可以深入人体的腔内3D打印平台。

声带修复只是它的第一个应用场景。

我们可以延展：通过胃镜修复胃溃疡、通过关节镜打印软骨缺损、通过鼻内窥镜进行颅底修复……

当然，这项技术仍处于早期阶段。

团队坦言，当前的低刚度设计虽然安全（不会戳伤组织），但也导致了系统对振动较为敏感。

未来的迭代方向将是在保证安全的前提下，优化材料和结构，实现刚度的主动可调。

从exvivo（离体）模型走向 invivo（活体）动物实验，将是他们下一步的关键。

我们看来，本文不是一个简单的医疗器械创新，更像是是一个集微型软体机器人、数据驱动运动学和生物材料过程控制于一体的、高度集成的增材制造系统。

它为3D打印这门技术，在人体内部这个最复杂、最严苛的构建环境中实现原位制造，找到了一个合适的立足点。
