最近3D扫描圈有点热闹，Revopoint发布了新款Trackit光学追踪3D扫描仪，官网已经开卖了。

我们3D打印工业工程团队第一时间搞了一台来，做了次全方位测试，下面这篇就是我们的真实体验。

Revopoint在3D扫描圈里也算是老面孔了，他们家的POP、MINI、INSPIRE、MIRACO和RANGE系列各有各的定位。

这次的新品Trackit，把双摄像头光学追踪杆和蓝色激光3D扫描仪组合在一起，实现了无标记点扫描。

简单说，不用在物体上贴追踪点了，工作流程一下子简化了不少，扫描速度也快了很多。

Trackit身上装的是工业级蓝光激光器，30条结构交叉激光线，加上两个高分辨率摄像头。

这套配置能捕捉从硬币大小的微缩模型到整车尺寸物体的精确3D数据。

官方标称的体积精度是0.02 + 0.04 mm × L（M），扫描仪精度0.02 mm。

我们拿到机器后，第一件事就是验证这些参数是不是真的。

价格方面，Trackit标准版起售价4,980美元，现在官网有售。

这里有个小福利，下单时用折扣码REVO3DPI，还能在当前优惠基础上再减一点。

这个定价在专业3D扫描市场里算是相当有冲击力的，因为目前市面上的无标记点扫描设备，价格常常超过60,000美元。

性能和价格都摆在这儿，对于那些需要专业功能但预算有限的用户来说，Trackit确实是个值得考虑的选择。

先说说工作模式。Trackit提供两种扫描模式，覆盖不同的应用场景和表面类型。

30线蓝色激光交叉图案是走效率路线的，专门为快速扫描优化，对付深色或反光材料表现不错。

单线蓝色激光模式则更精细，擅长扫描深孔、凹陷区域和复杂几何形状。

这种双模式设计，让用户可以在扫描小型精密零件和大面积平坦表面之间无缝切换，不用中断工作流。

蓝光激光每秒能捕捉1,500,000个点，点云生成非常密集，扫描过程也很流畅。

在光线充足的环境下，红外结构光3D扫描仪往往会受到干扰，但Trackit的激光系统在室内外环境光下都能保持稳定。

当然，跟大多数光学系统一样，阳光直射下精度还是会受影响，这点没法完全避免。

机身设计上，Trackit采用了流线型一体式碳纤维框架，既轻又硬。

这个设计的好处是，扫描过程中机身不会发生形变，精度一直保持稳定。

人体工学结构也做得不错，长时间扫描手不容易累。

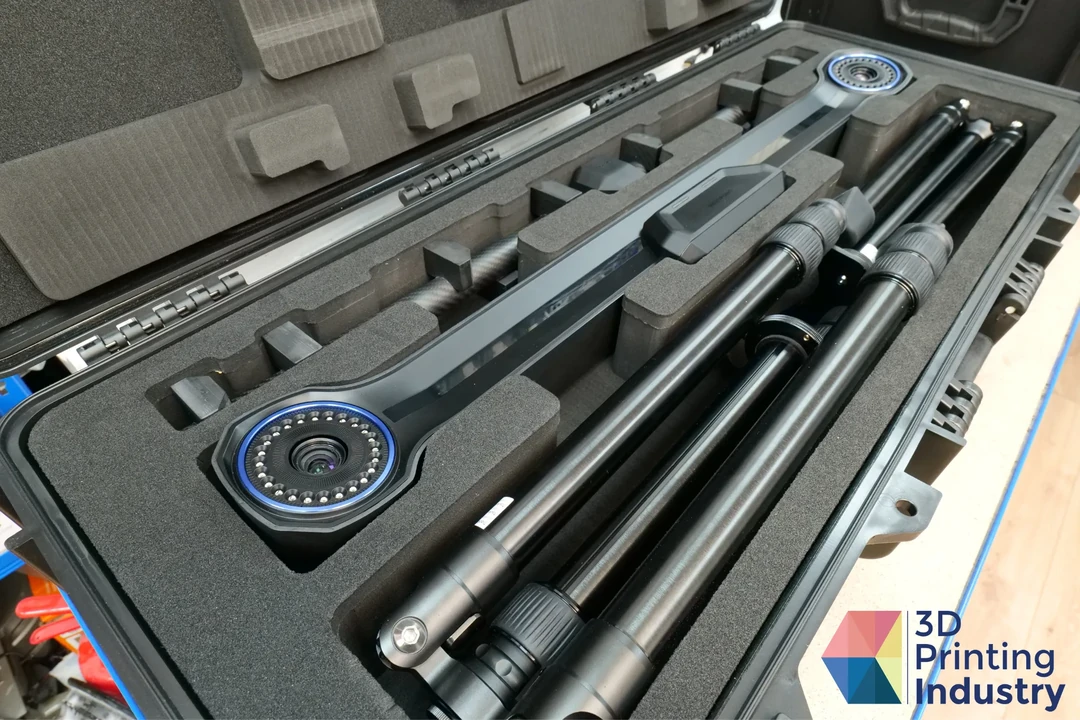

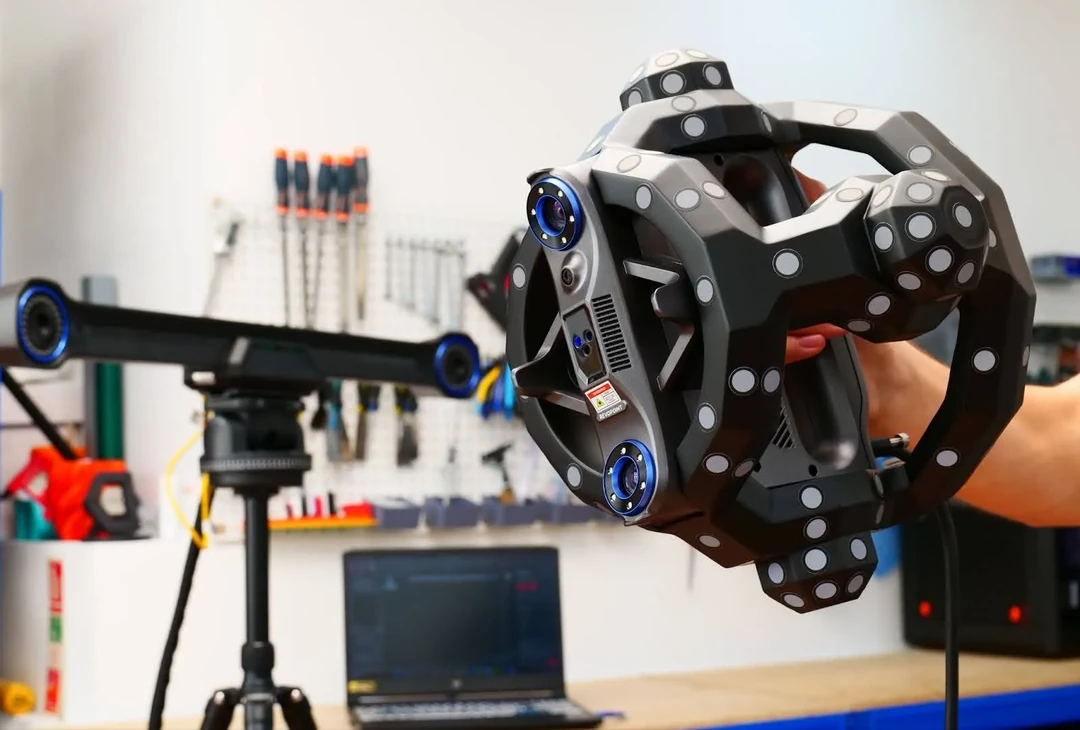

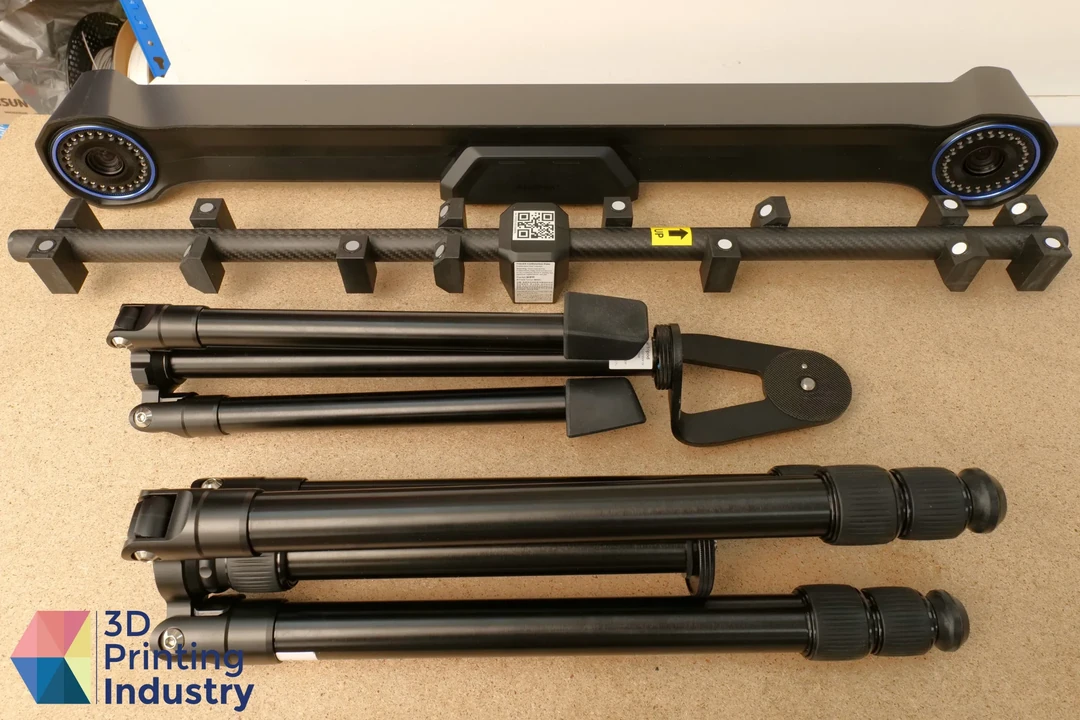

双摄像头追踪站是Trackit的一大亮点。

这个追踪器能自动追踪扫描仪的位置，完全不需要物理标记。

它实时执行误差补偿，把累积误差降到最低，整体扫描保真度自然就上去了。

我们实测的时候，追踪性能一直很稳定，可以在完全不用标记的情况下随意停止和重新开始扫描，体验很顺。

追踪器本身很轻，6米线缆让它能轻松围着大型物体转，360度细节都能捕捉到。

它的有效工作距离最远4米，支持最大3260 x 2845 mm @4000 mm的追踪区域。

设备还内置了高温传感器，实时监控扫描仪和追踪器的温度，防止过热导致精度漂移。

这个设计对长时间专业应用很友好，比如逆向工程、产品设计和CAD转换这些场景。

Trackit由Revopoint的Revo Track数据采集软件控制。

我们测试的是测试版模式，这个软件负责处理、清理、对齐、增强以及管理3D扫描数据的导入和导出。

重点是，它是免费的，所有Trackit用户都能直接用。

如果要做高级设计和逆向工程，Revopoint还提供了一款叫Revo Design的专用扫描到CAD软件。

这个平台需要付费许可，30天免费试用后价格是486美元。

也可以直接买Design Edition套装，5,508美元一整套，Trackit和Revo Design都包含在里面。

Revo Track的界面很简洁，工作流程直观，新手不会觉得难上手。

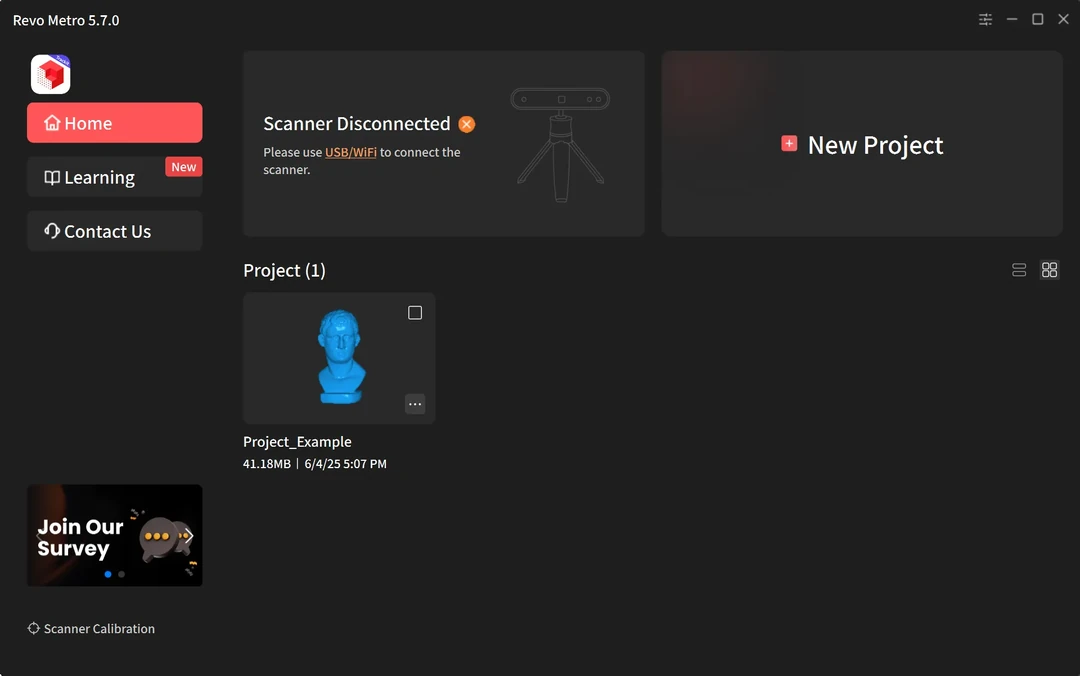

主屏幕有三个主要选项卡。

主页选项卡用来预览现有扫描和启动新扫描会话。

学习选项卡里是提示和教程，帮用户熟悉软件。

联系我们选项卡则直接跳转到Revopoint的客户支持资源。

软件支持三种3D扫描模式，Track Scan追踪扫描、Multipositioning多位置定位、Marker Scan标记点扫描。

开始扫描后，界面会实时显示点云数据，还有已经渲染的帧数、当前帧率和设备温度这些实时指标。

我们特别喜欢软件里的距离提示条，这个功能会引导用户保持最佳扫描距离，这样深度数据更精确，帧捕捉也更一致。

点云数据用颜色编码做了增强，绿色代表符合质量标准的区域，橙色标记数据不足的地方。

这种即时视觉反馈，能帮用户快速获得最佳扫描结果。

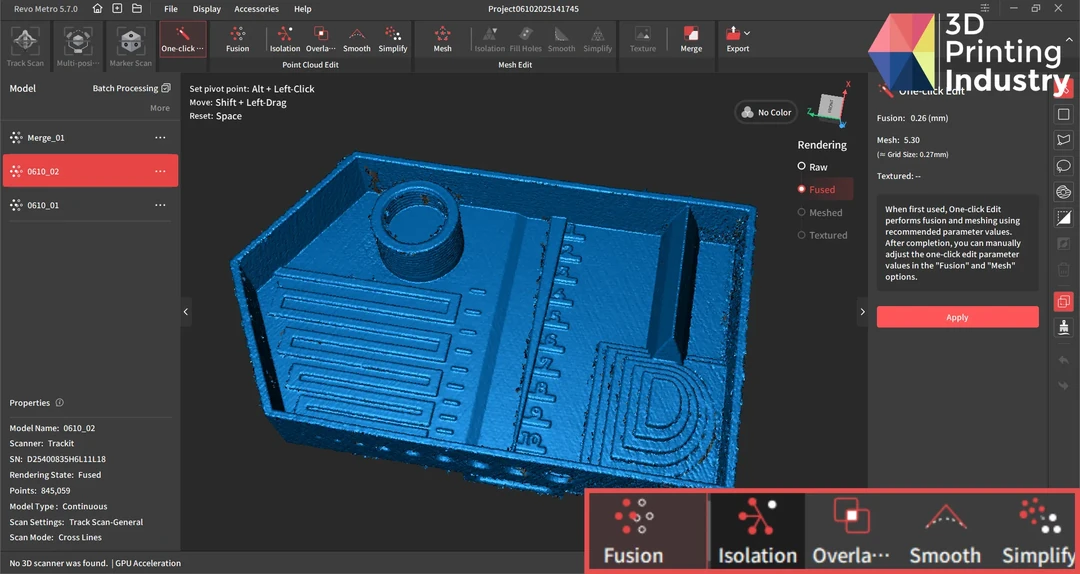

后处理阶段，用户可以在融合、合并、网格化和纹理化之前查看原始点云数据。

但我们遇到了一些限制。

免费软件缺少高级网格编辑、点云选择和校正工具，对有经验的用户来说确实不太方便。

我们在合并过程中还遇到了软件报错，导致了一些延迟，工作流被打断了几次。

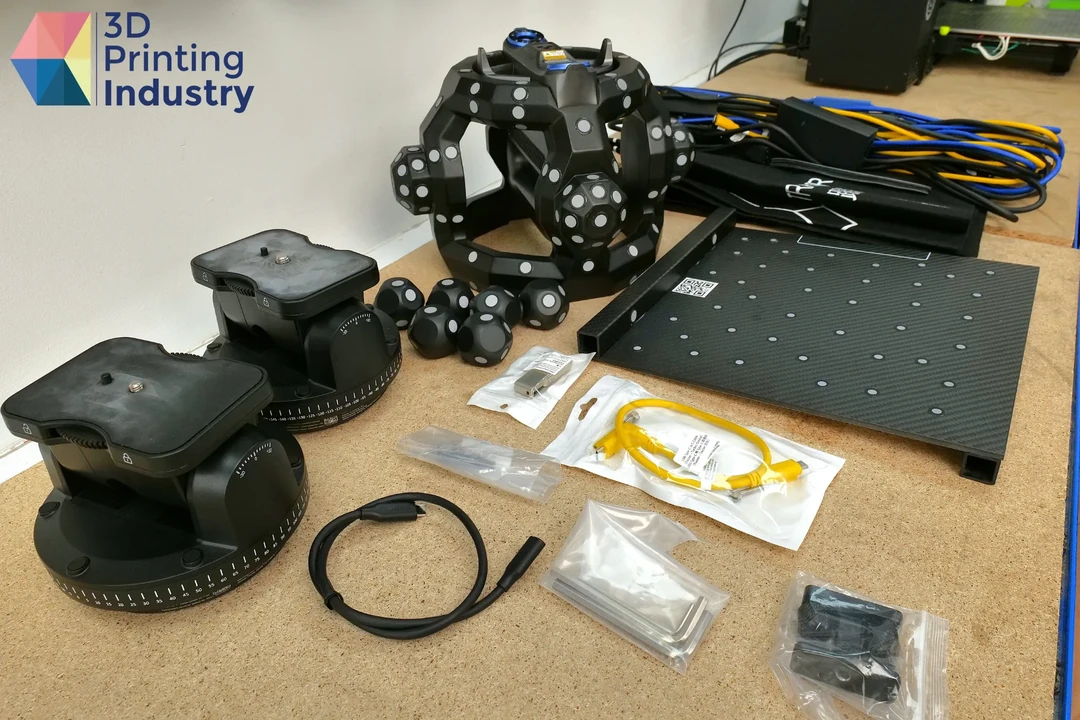

校准过程比我们预想的省心多了。

安装好软件后，点击校准设备就能开始。

系统会引导用户完成三个步骤，扫描仪校准、追踪器校准和手眼校准。

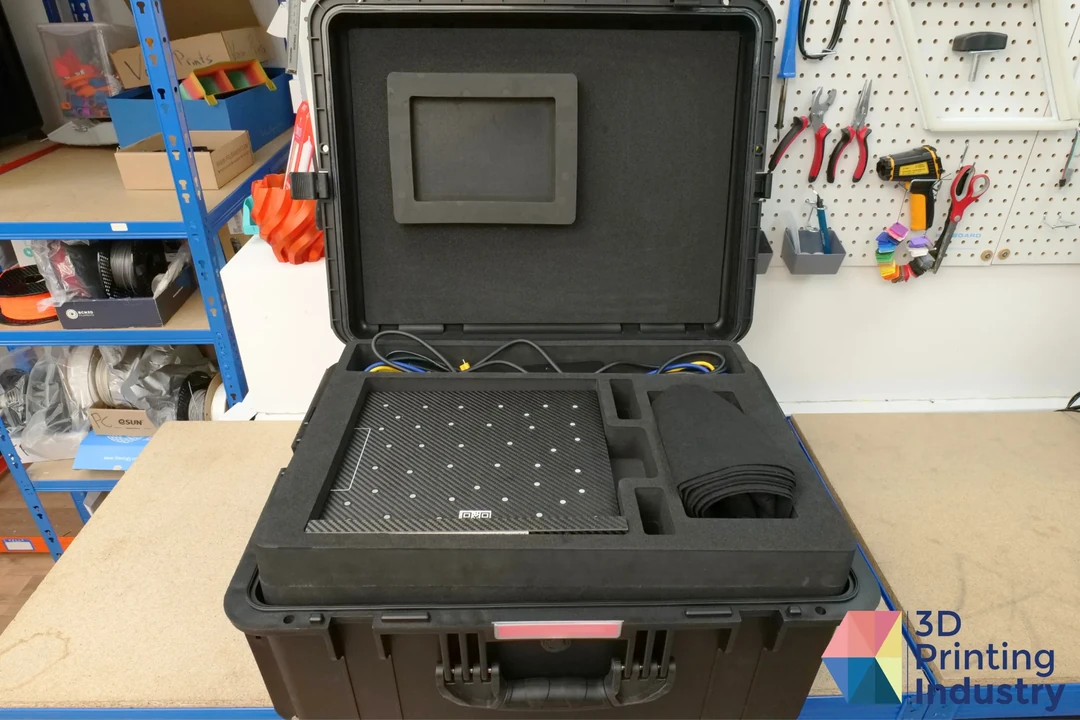

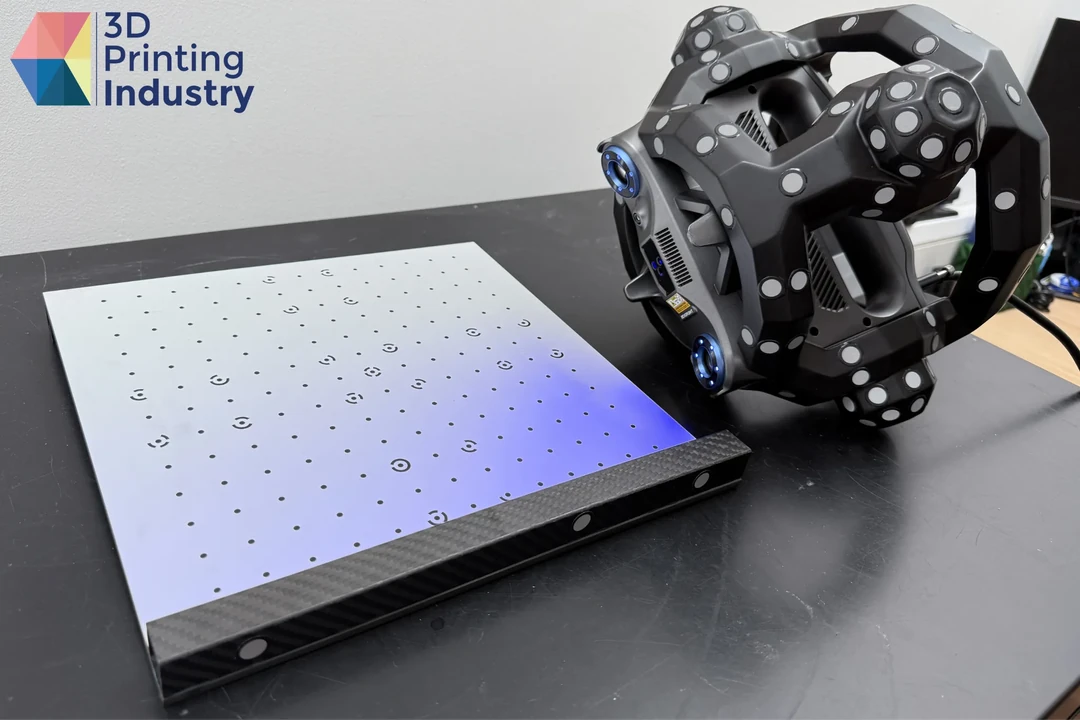

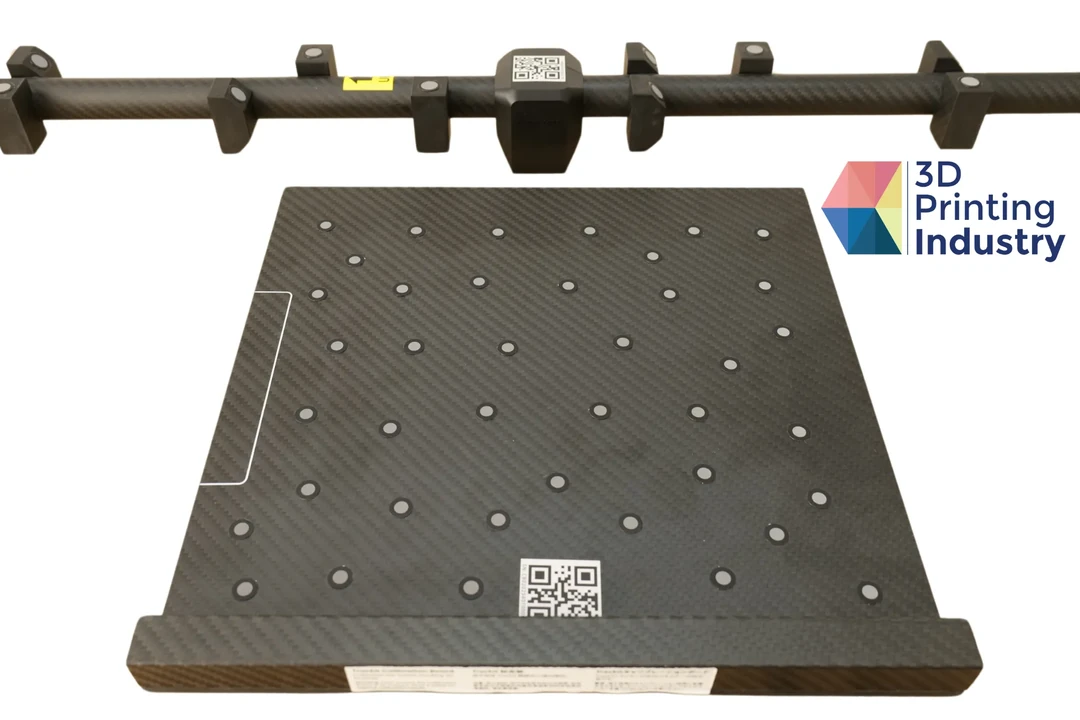

第一步是用随附的校准板手动校准3D扫描仪，这个过程大约需要5到10分钟。

Revopoint提供了清晰的视觉和GIF动画指导，跟着做就行，很直观。

追踪器校准是自动的。

它用双轴电动云台执行精确且可重复的运动，不需要手动输入。

用户只需要把追踪器放在距离云台设定距离的位置，每个阶段大约七分钟，完整的追踪器校准大约需要30到40分钟。

手眼校准需要追踪器、3D扫描仪和校准板一起配合。

操作员要做的只是调整设备之间的距离，剩下的Trackit自己处理。

这一步约20分钟就能完成。

整体来说，校准流程对我们这种经常测试扫描仪的人来说，真是省心。

清晰的逐步说明，让不同经验水平的用户都容易上手。

另外，Trackit会自动保存最近的校准参数，不用频繁重新校准，这又省了一步。

接下来是重头戏，我们开始跑基准测试。

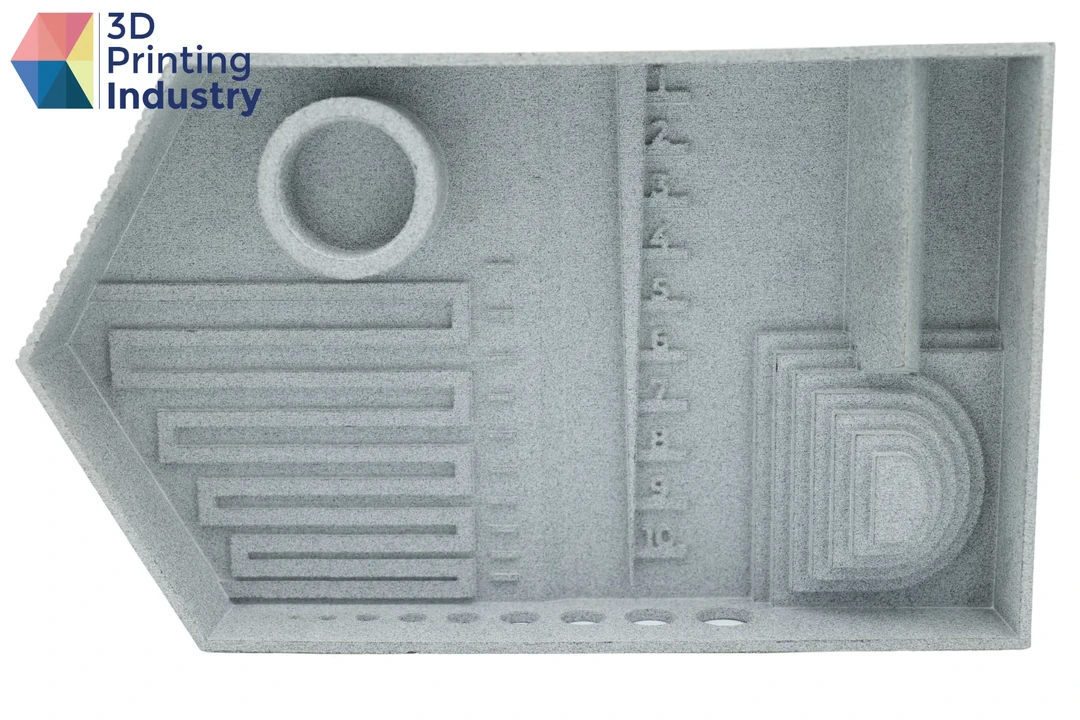

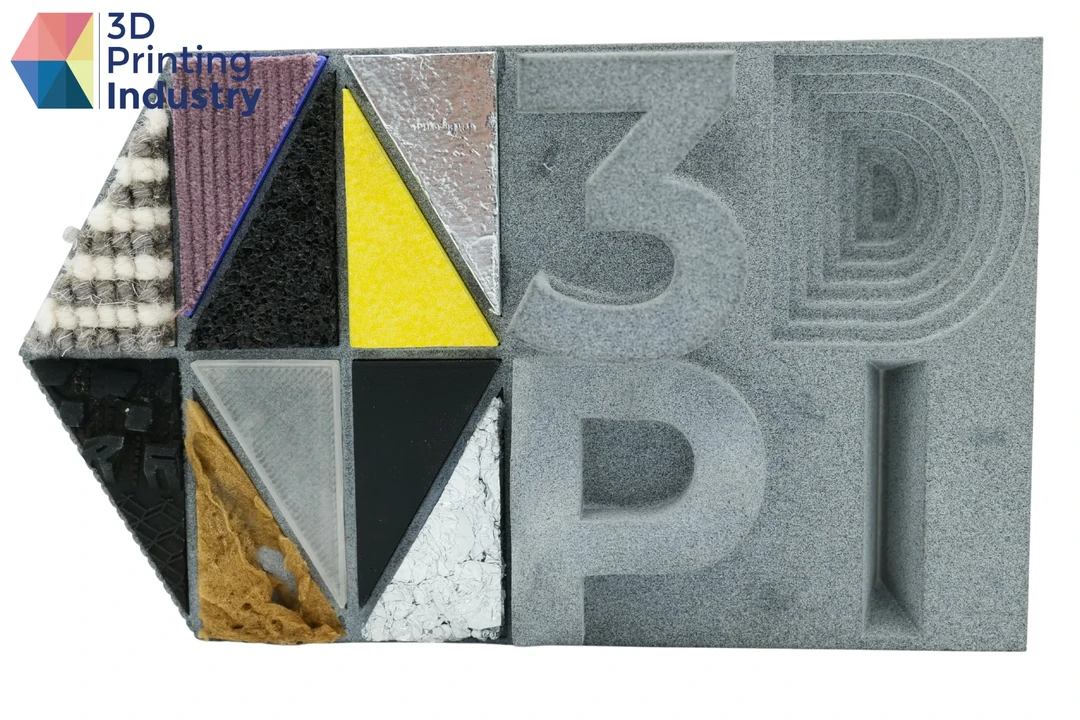

首先用内部的3DPI扫描测试块来摸底。

这个测试块包含各种几何形状、表面纹理和颜色，专门用来挑战3D扫描仪的。

Trackit用30分钟就完成了测试块扫描。

正面结果整体不错，但也有一些小问题。

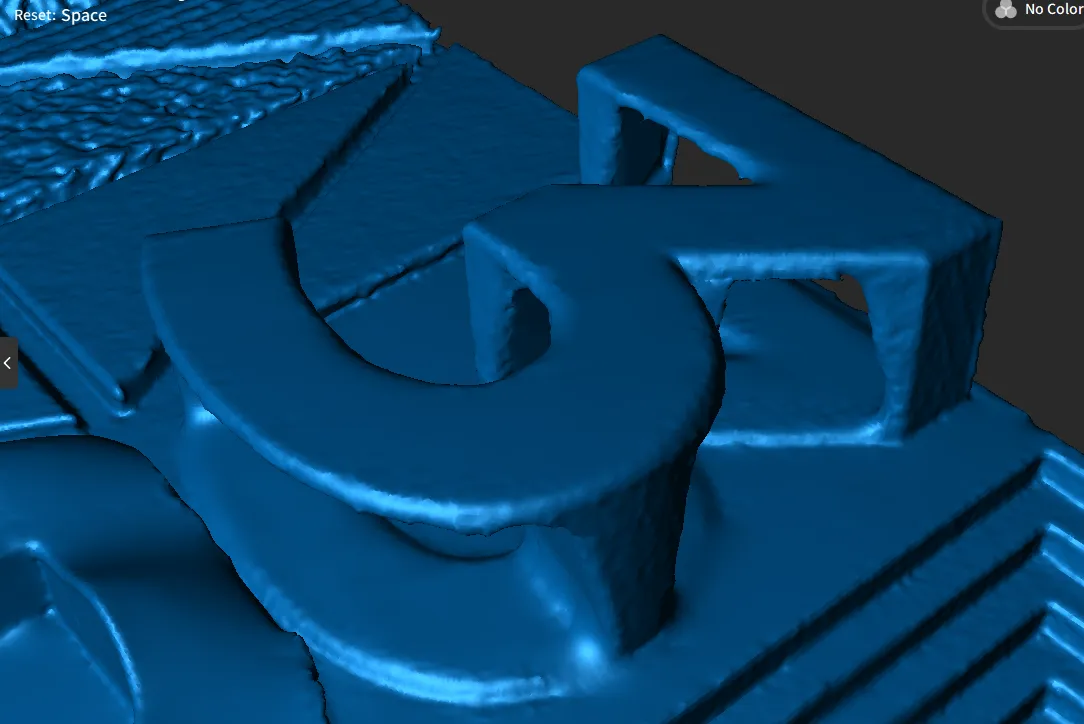

悬垂的「3」字符被精确渲染了，但扫描仪很难捕捉到它下方的表面。

这是大多数3D扫描仪面对狭窄空间时的常见挑战。

好在Trackit收集了足够的数据，后处理时把缺失部分重建了出来。

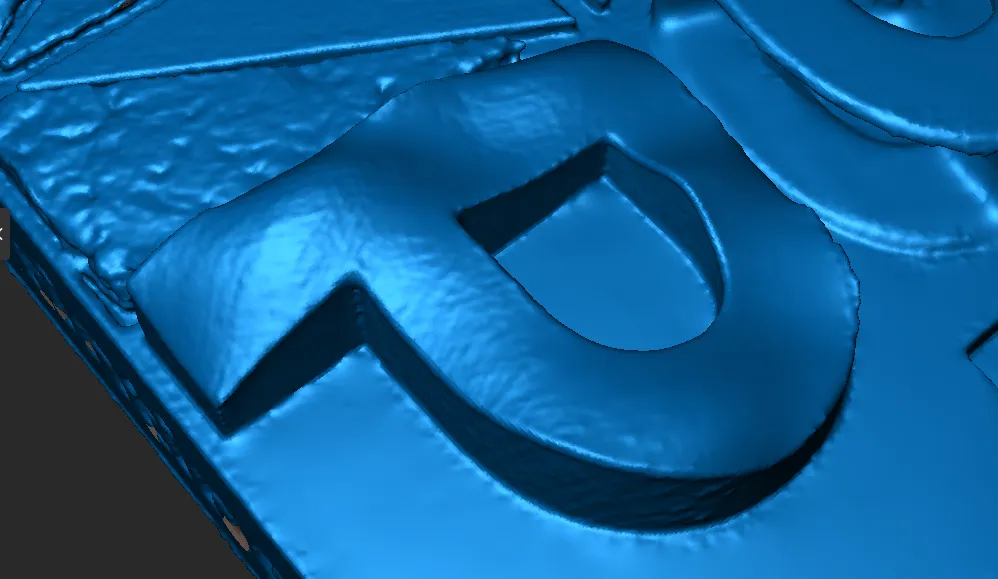

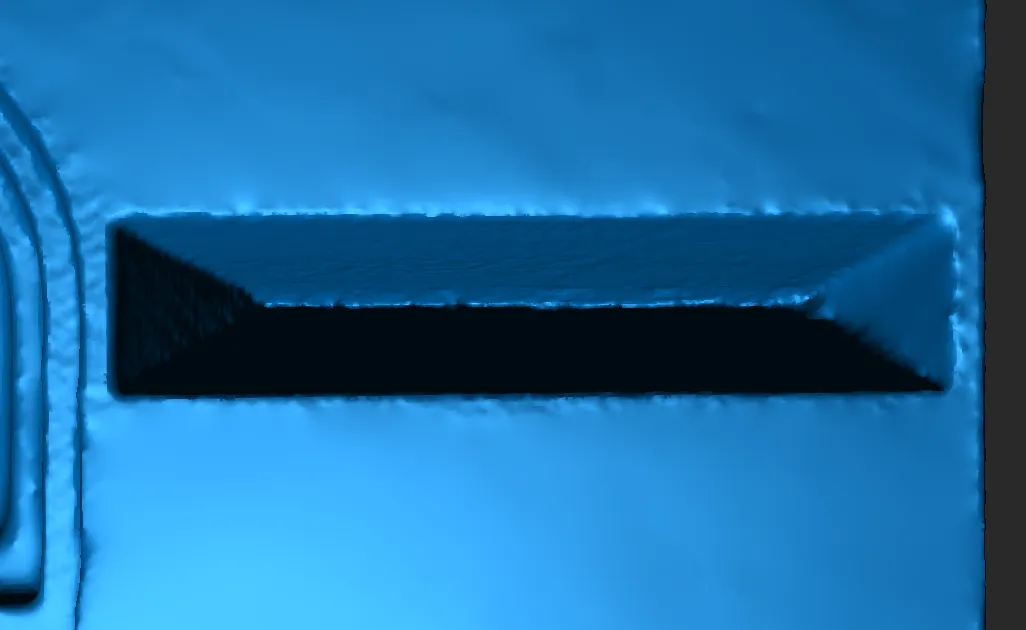

有意思的是，「I」字符深度有18毫米，扫描效果却出乎意料地好。

大多数扫描仪很难捕捉超过10毫米深的几何体底部。

Trackit的30条交叉激光阵列在这个深度下表现有效。

边缘清晰度扣了一些分，但整体结果我们还是满意的。

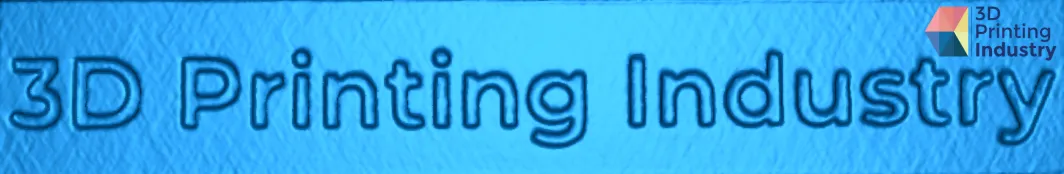

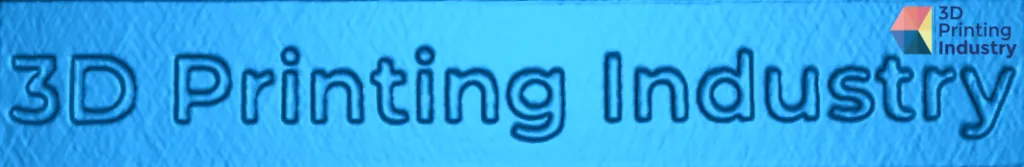

测试块侧面印着「3D Printing Industry」小字，正好用来评估Trackit捕捉微小特征的能力。

结果不错，对原始模型的还原相当出色。

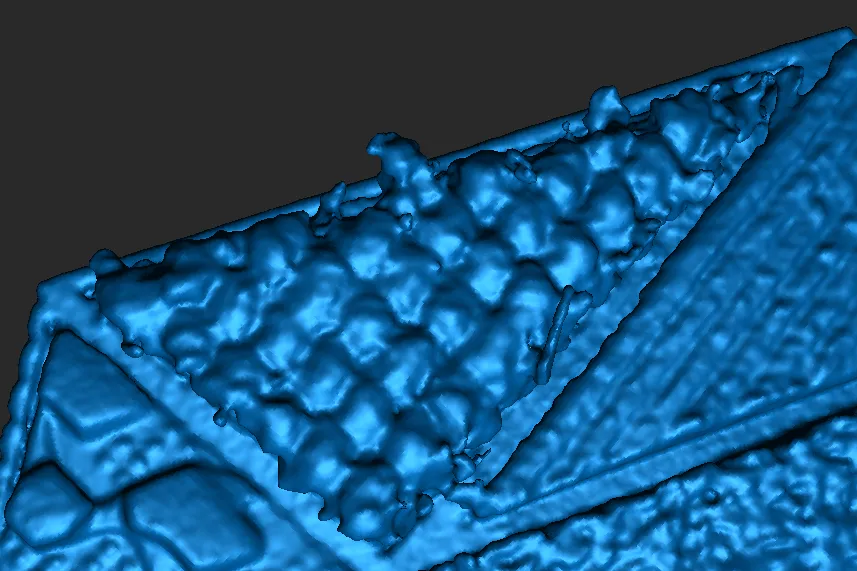

表面上的小型六边形刻痕表现不太理想。

这些刻痕扫描出来更像是圆角边缘的圆形，尖锐的角没被捕捉到。

重新扫描后略有改善，但变化不大。

话说回来，这些六边形确实非常微小，直径只有1毫米，深度0.5毫米，覆盖表面积5.8 x 2.5毫米。

这种尺寸对市场上大多数3D扫描仪来说都很有挑战性。

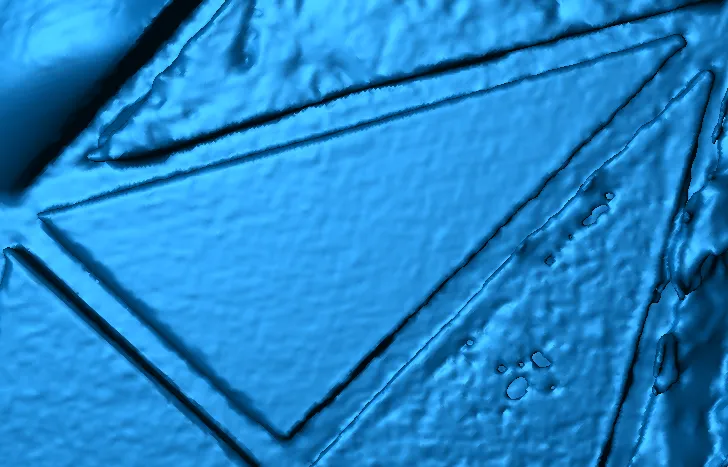

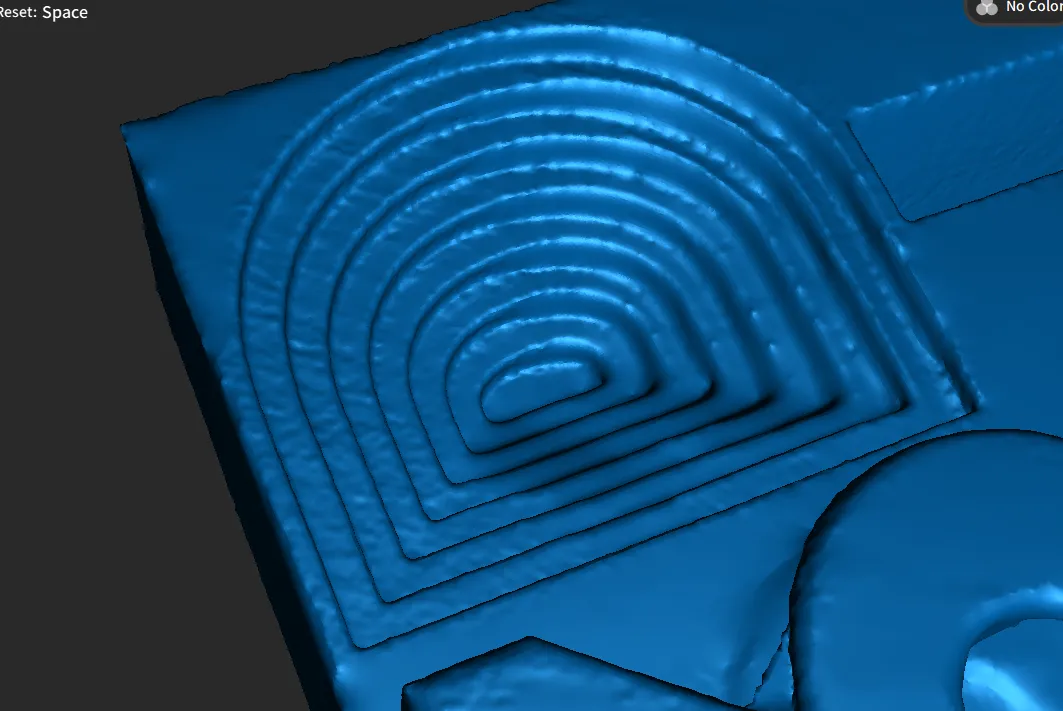

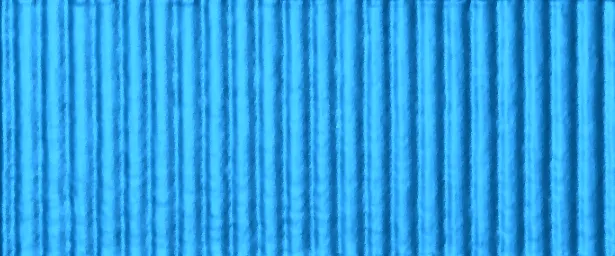

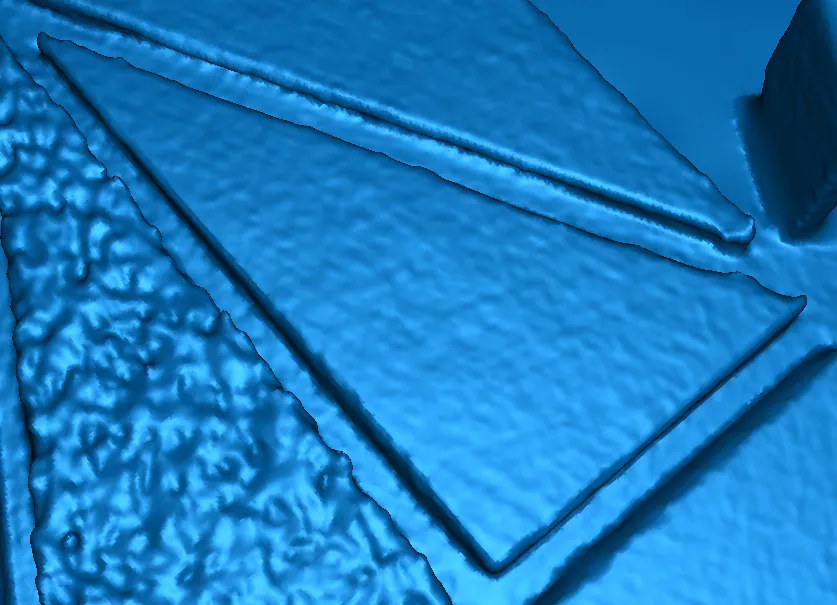

瓦楞表面的表现就很惊艳了，我们给了满分5/5。

虽然尺寸也有挑战性，但Trackit输出的扫描质量很高。

数字模型和实物高度匹配，脊线一致，轮廓清晰。

网格没有间隙也没有锐利边缘，完全不需要后处理。

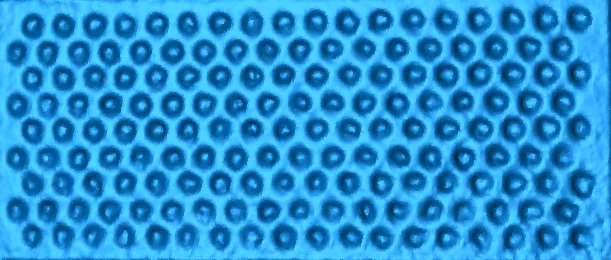

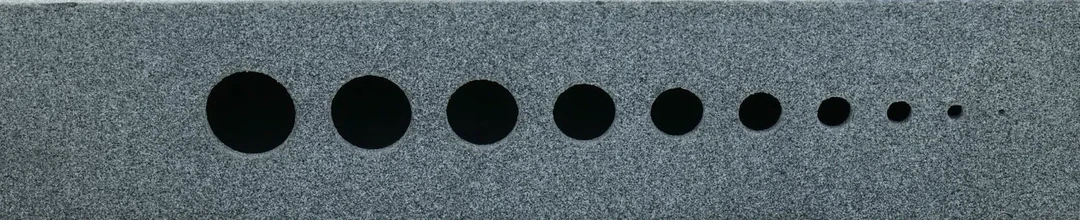

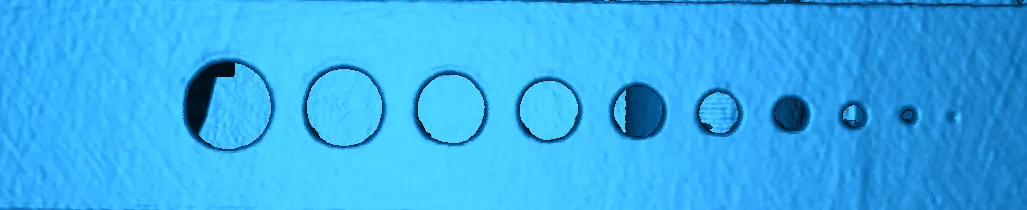

孔阵列测试，Trackit拿到4.5/5的好成绩。

扫描显示出强大的精度，表面细致，孔的圆形几何形状很一致。

唯一不足是0.6毫米的孔没有被完全捕捉，不过对整体结果影响不大。

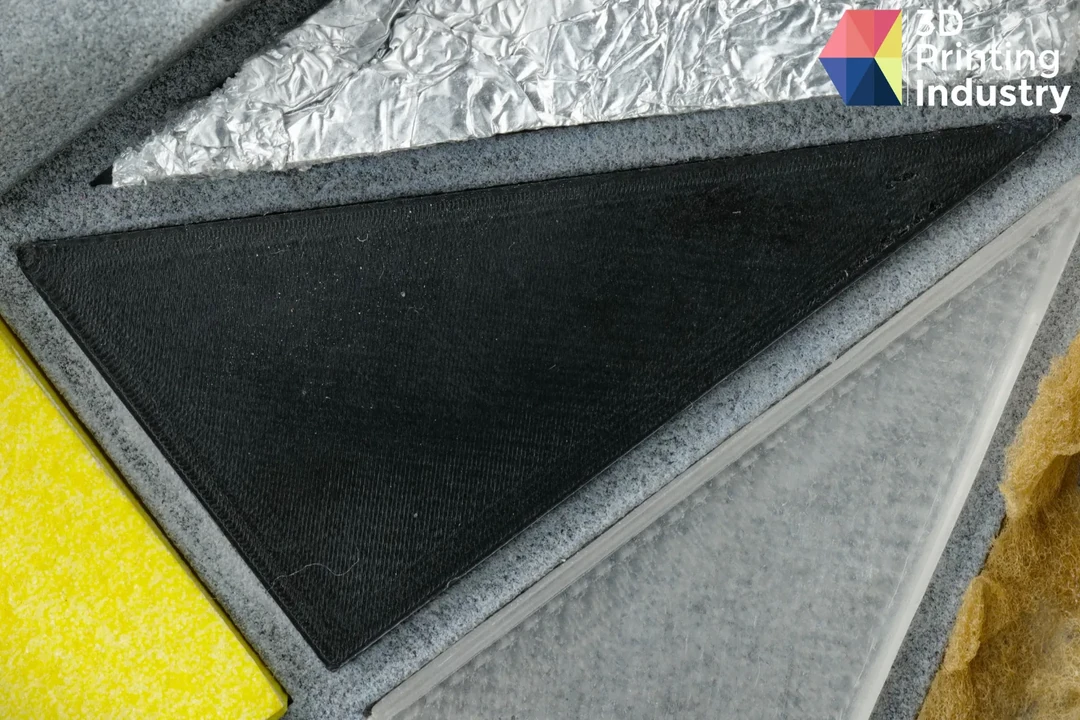

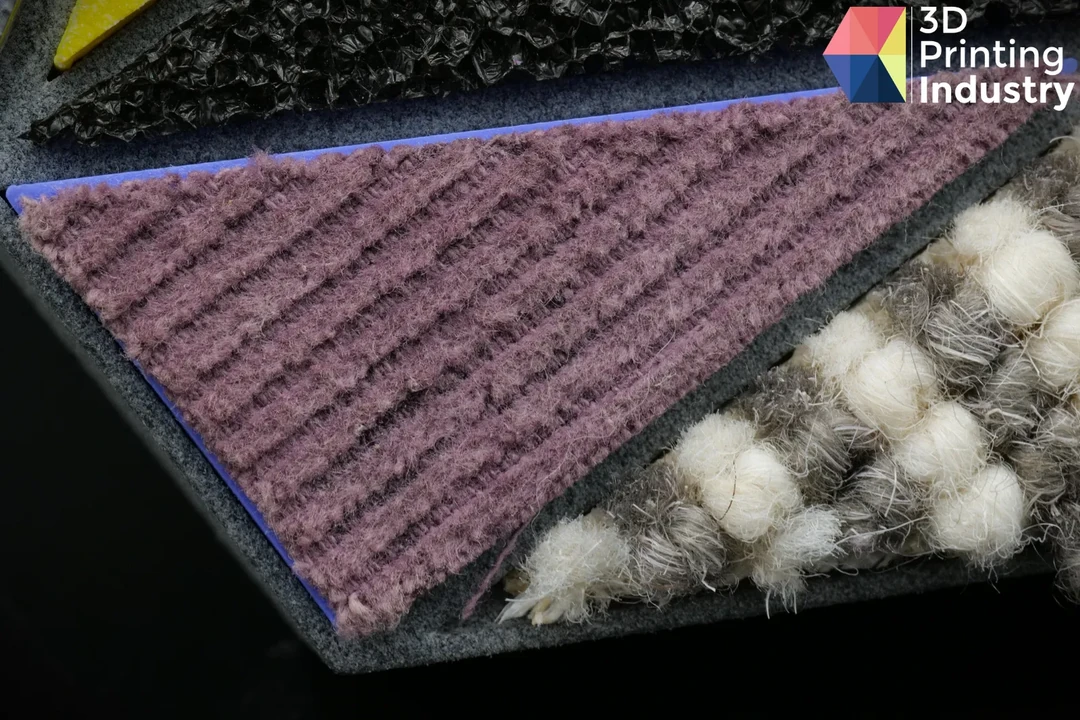

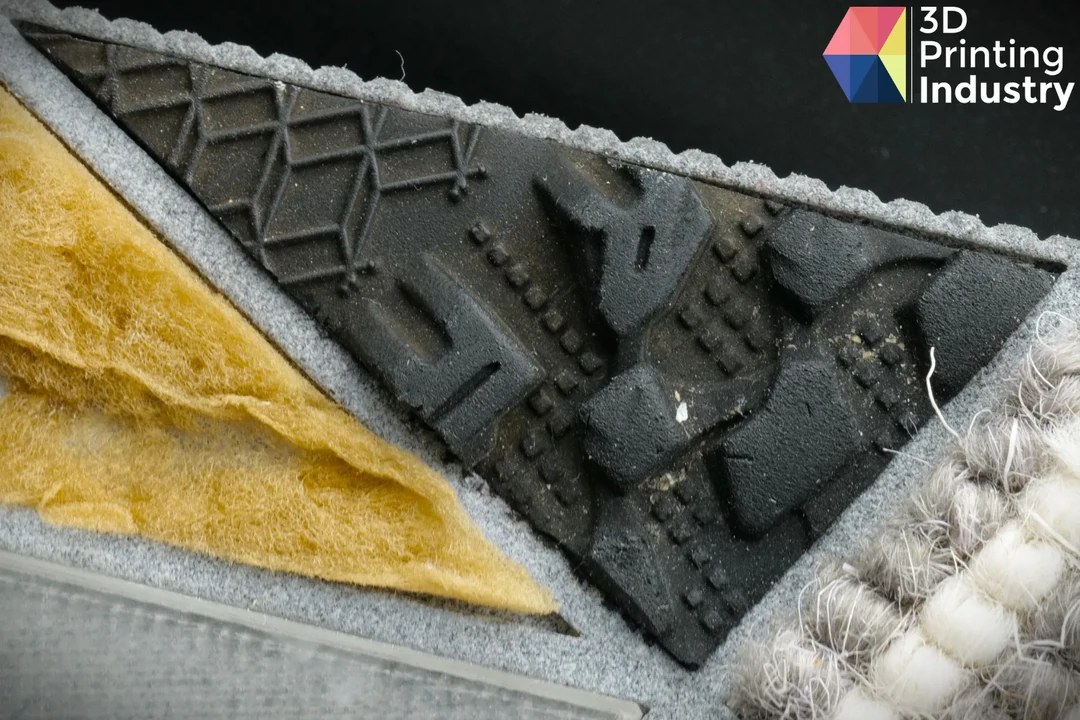

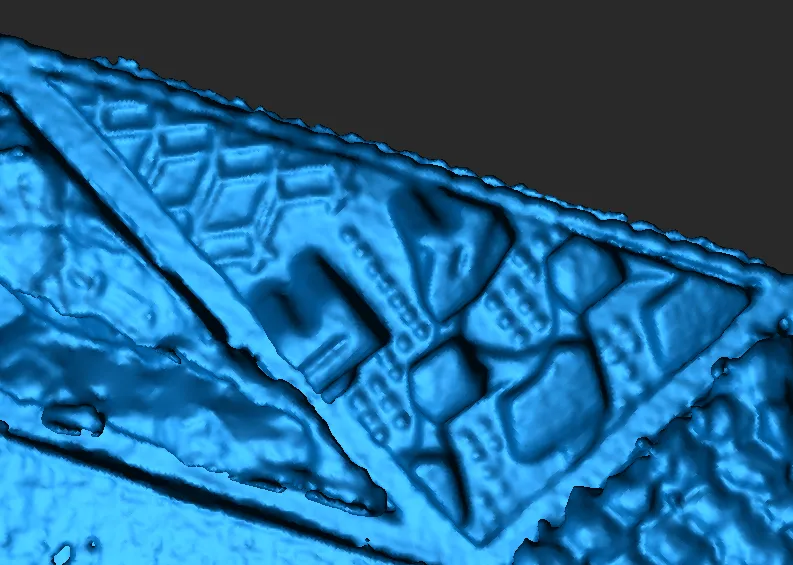

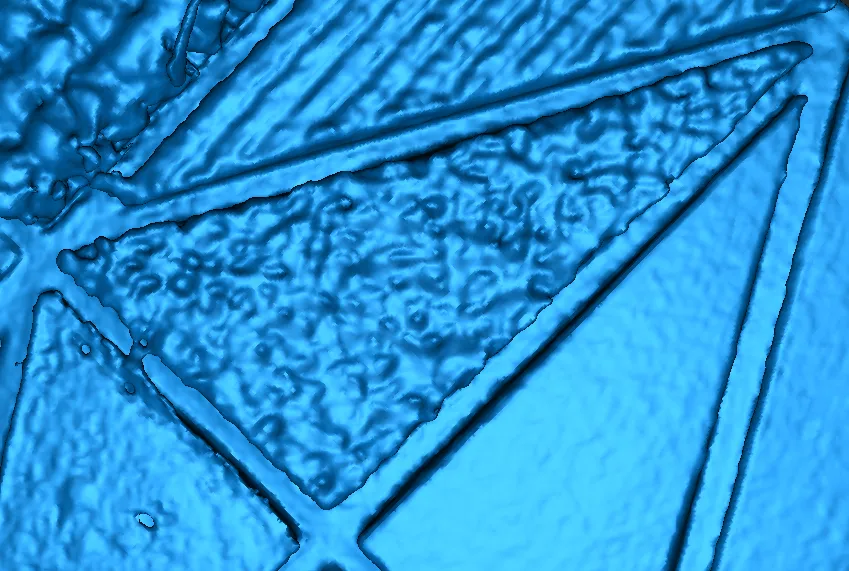

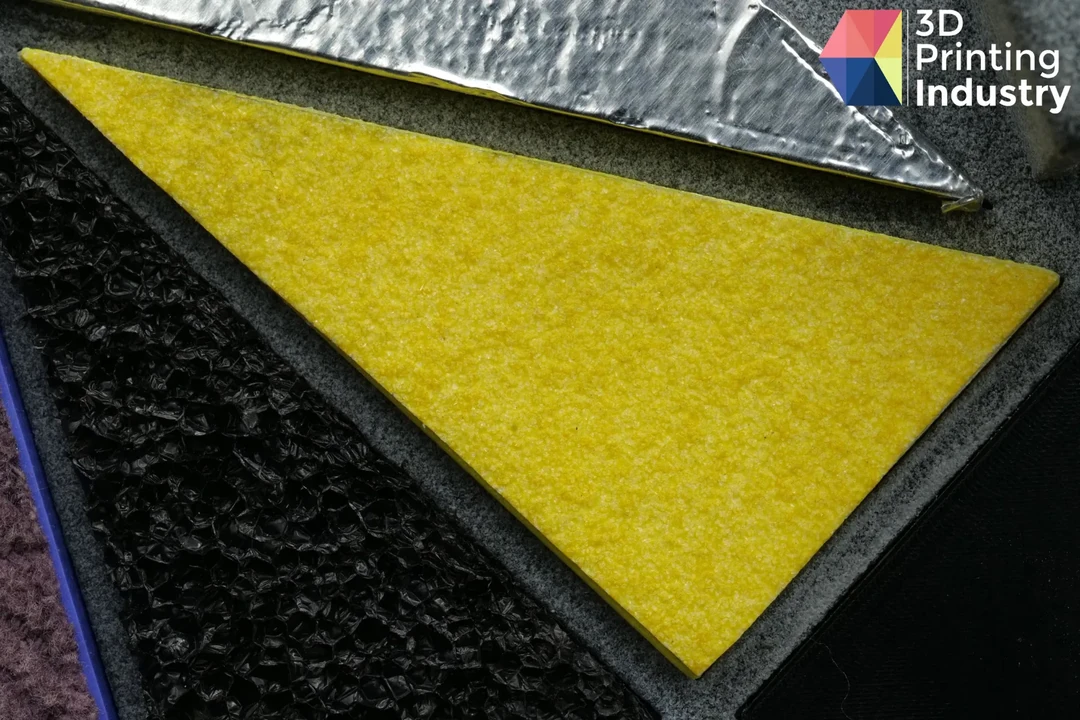

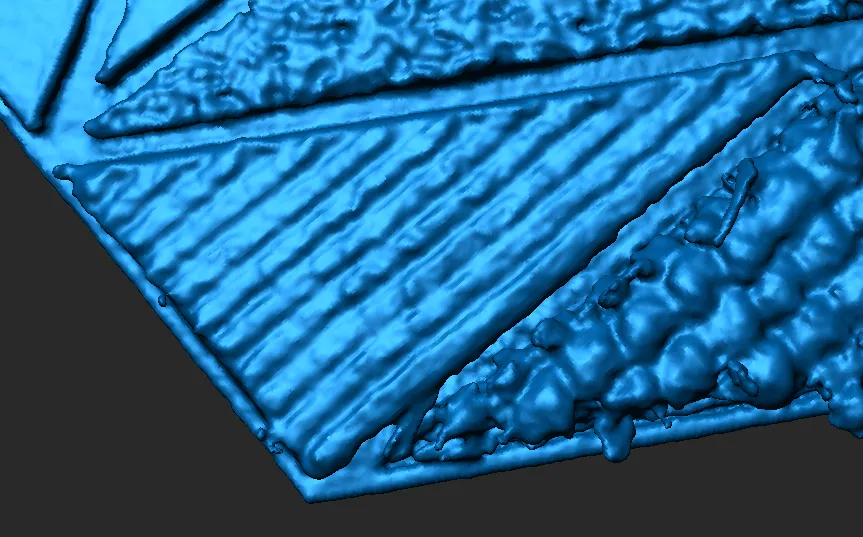

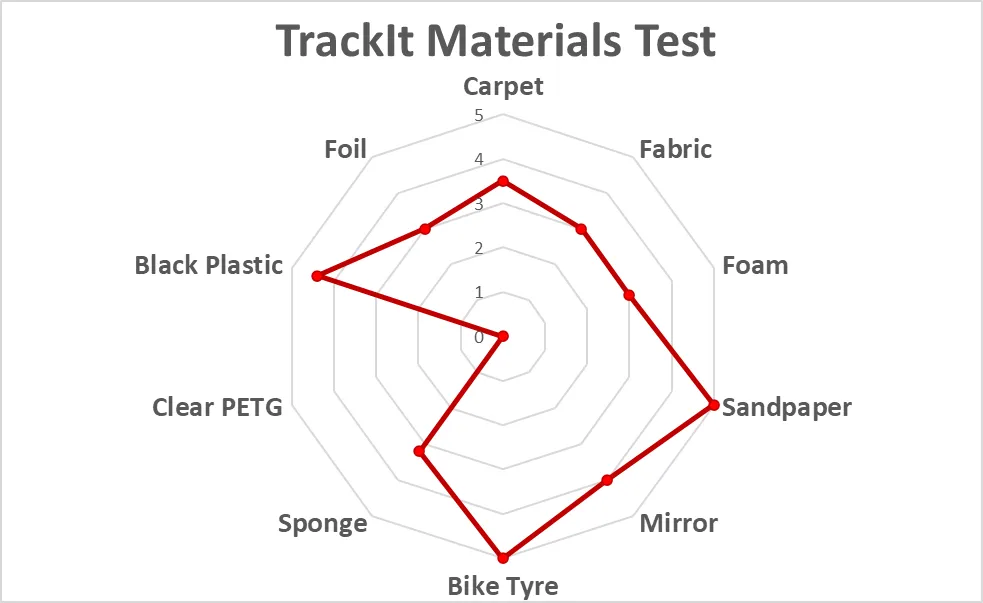

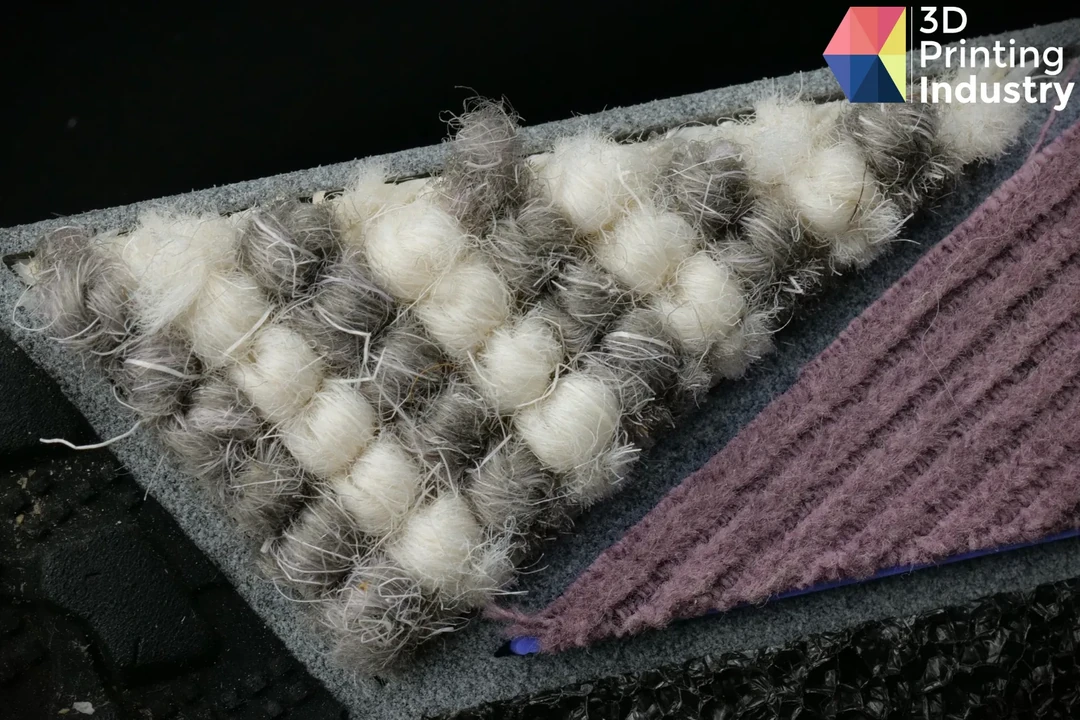

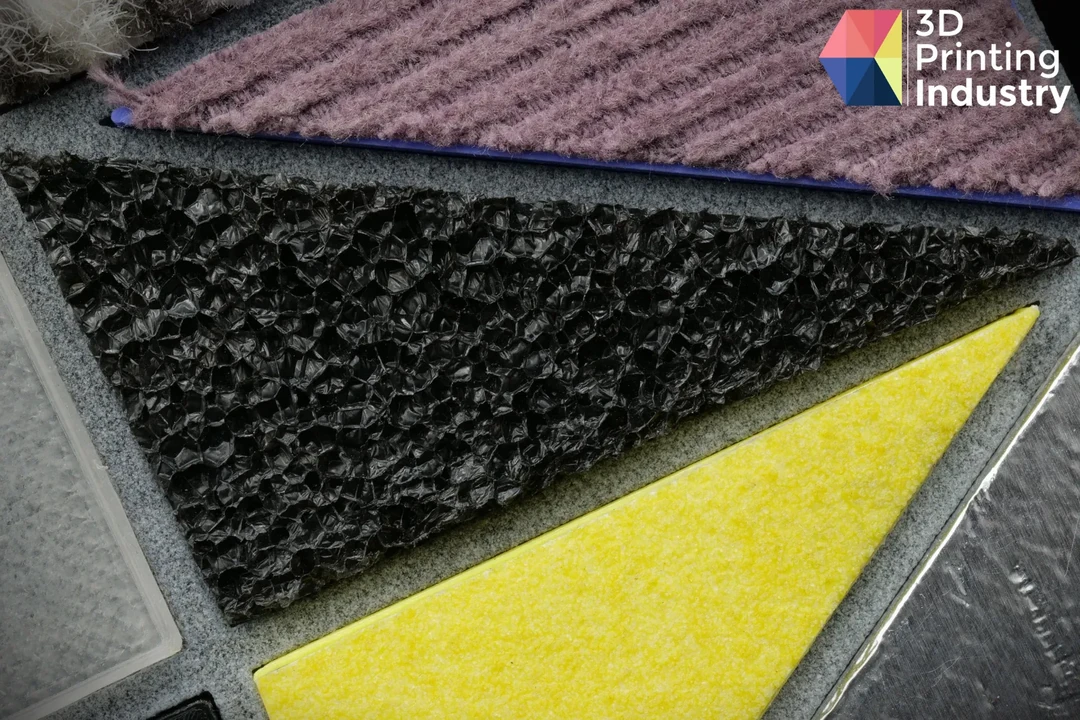

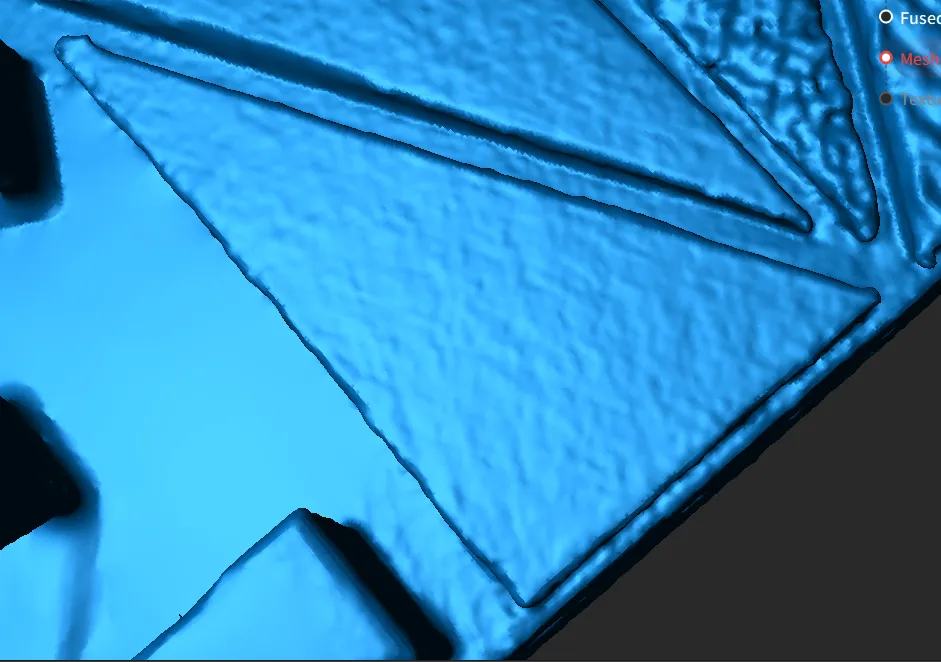

材质兼容性测试，我们试了地毯、织物、泡沫和砂纸。

Trackit的表现都很不错，缺陷很少，细节扎实。

自行车轮胎和黑色塑料部件也表现强劲。

轮胎的表面细节捕捉得相当精确。

黑色塑料模型则展示了扫描仪处理哑光、低反射率材质的能力，这个价位的大多数扫描仪遇到这种材质都会头疼。

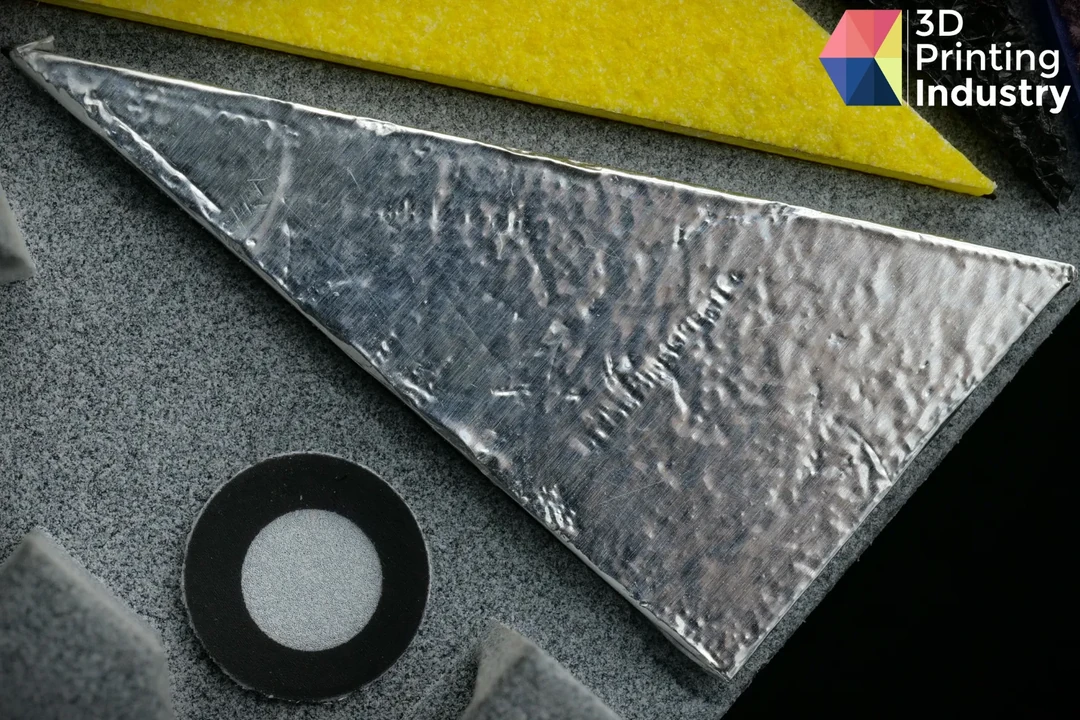

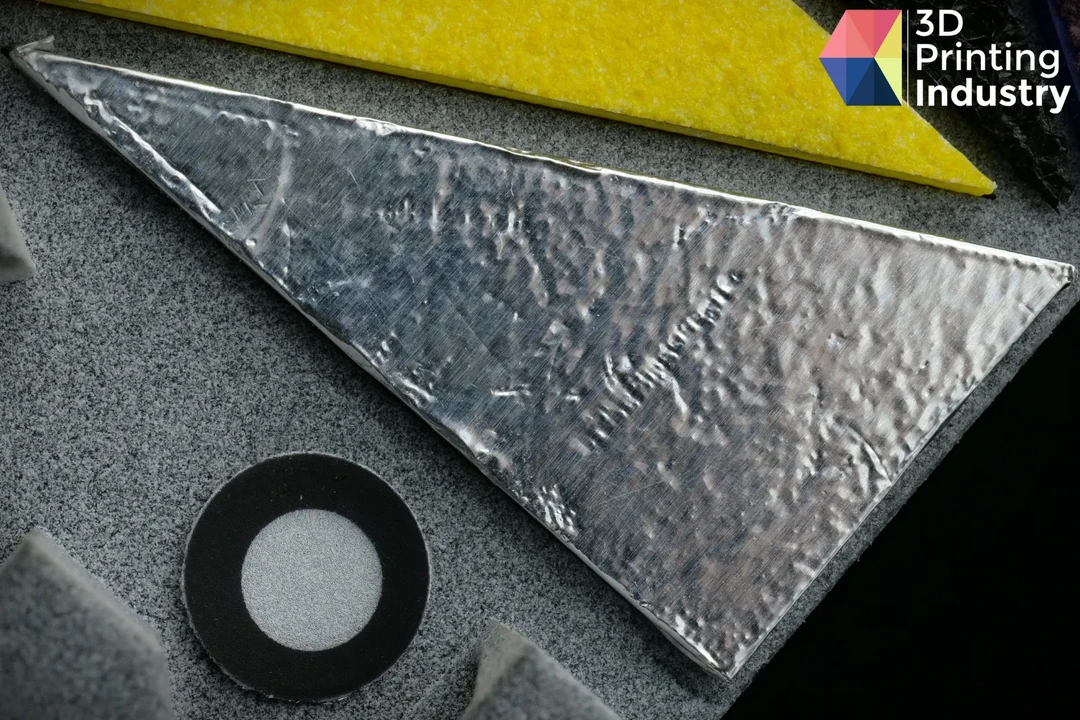

最惊艳的是反光材质。

激光3D扫描仪通常很难处理反光表面，因为光线会散射离开传感器。

但Trackit实现了近乎完美的扫描，蓝色激光和追踪系统的实力确实强。

综合来看，砂纸和轮胎材质是表现最好的。

透明PETG得分为零，这个我们早有预料，透明表面无法准确反射激光，对所有3D扫描仪都是难题。

排除PETG后，Trackit在所有材质上都取得了高于平均水平的成绩，平均得分3.41/5。

基准测试跑完，我们又搞了一轮真实世界应用测试，从小型手持部件一路扫到整车尺寸。

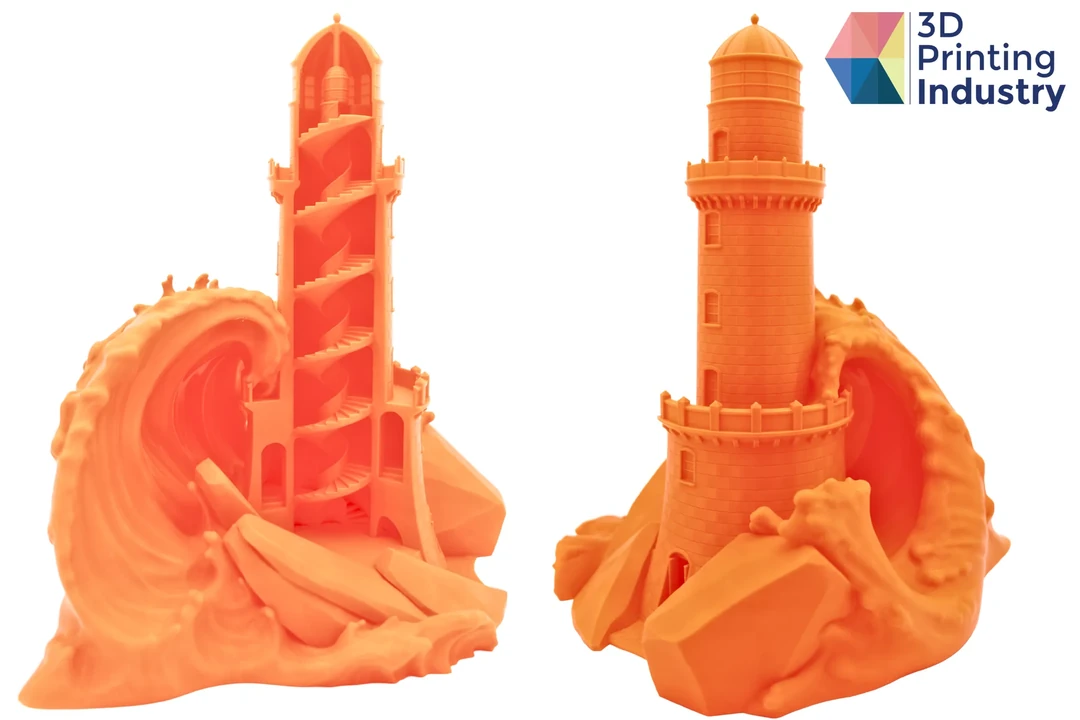

我们扫描的第一个对象是3D打印的灯塔模型，想看看Trackit能不能精确捕捉复杂的内外几何形状。

结果很让人满意。

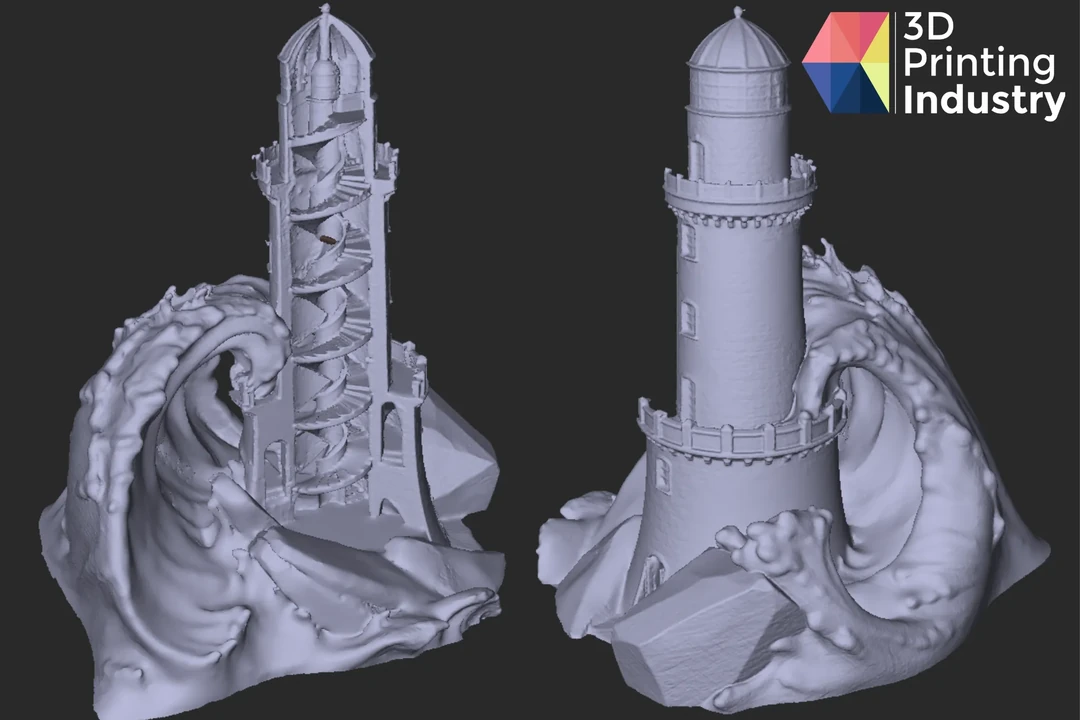

扫描仪生成了模型的精确数字复制品，扫描之间的对齐无缝，变形极小。

后处理也很顺利，给这次应用测试开了个好头。

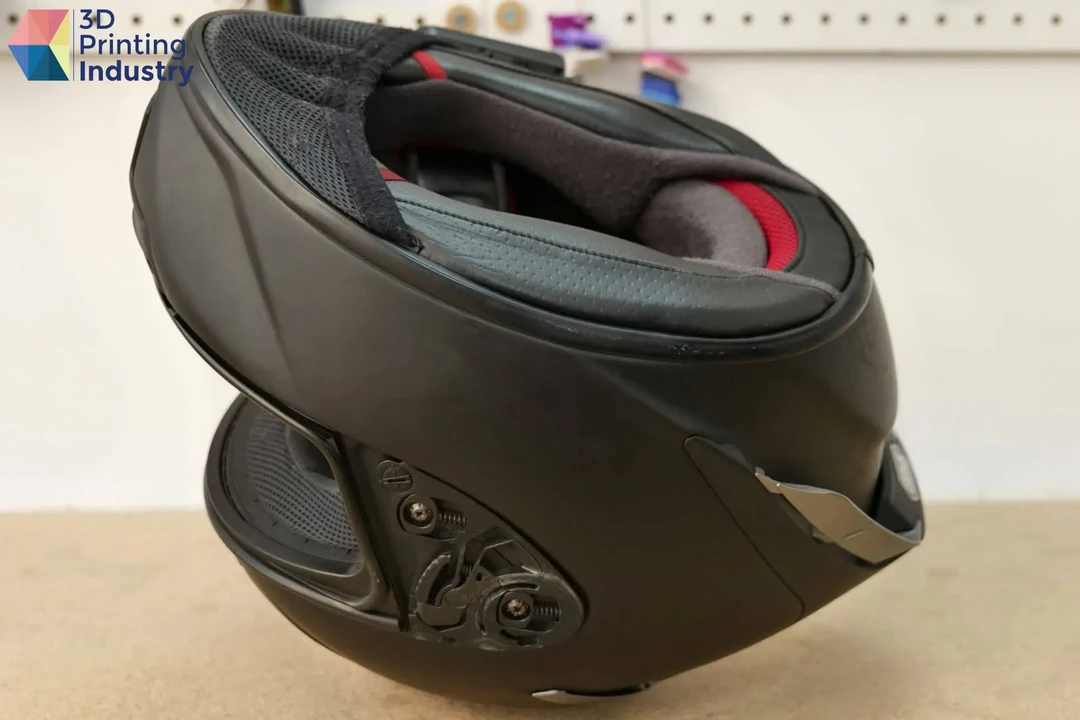

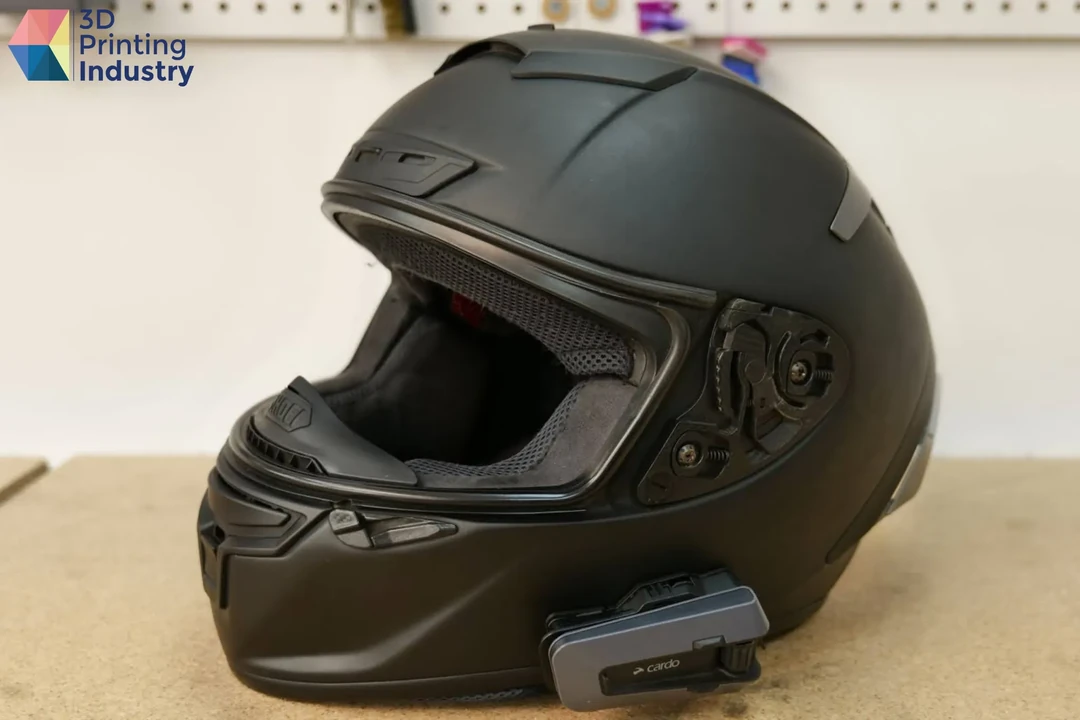

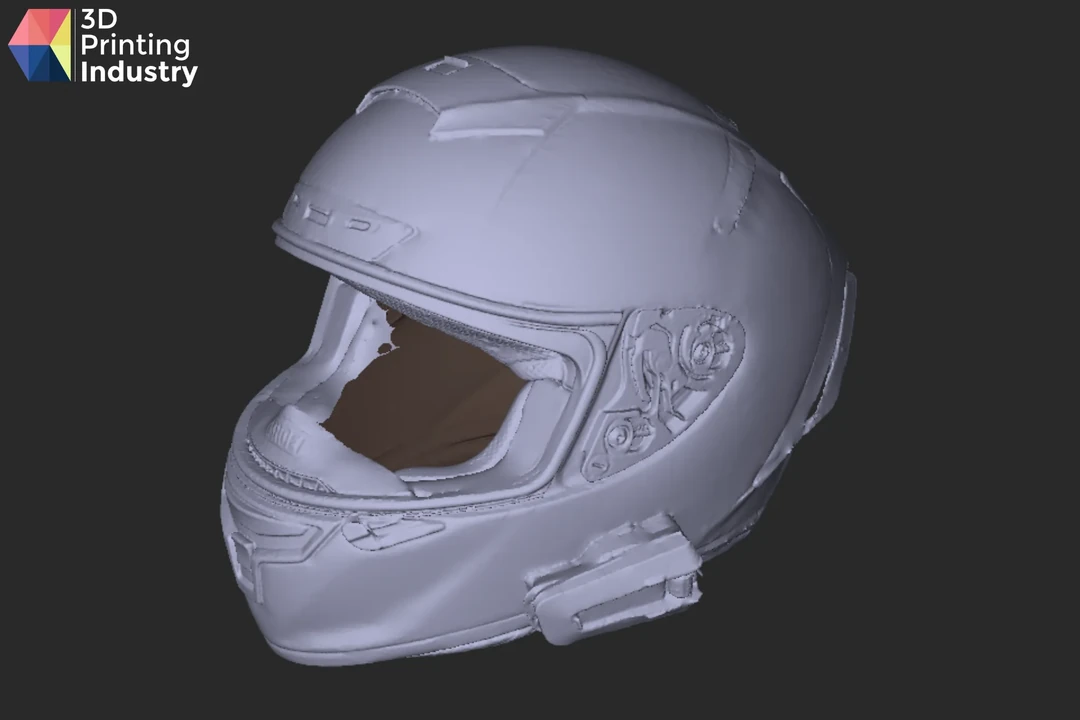

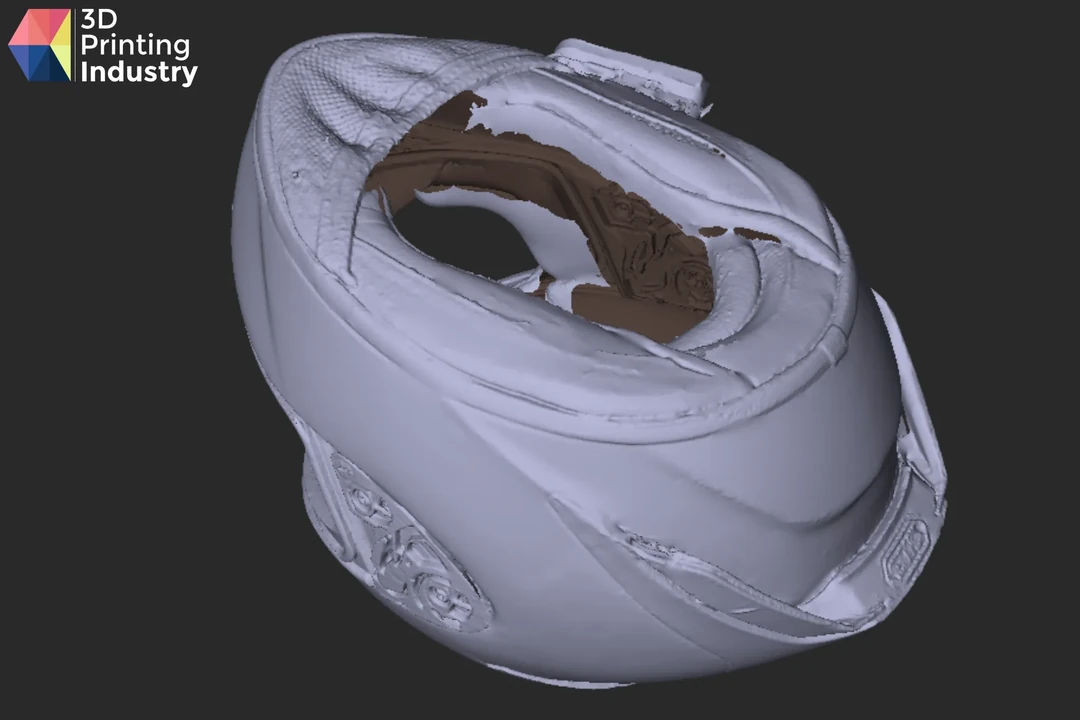

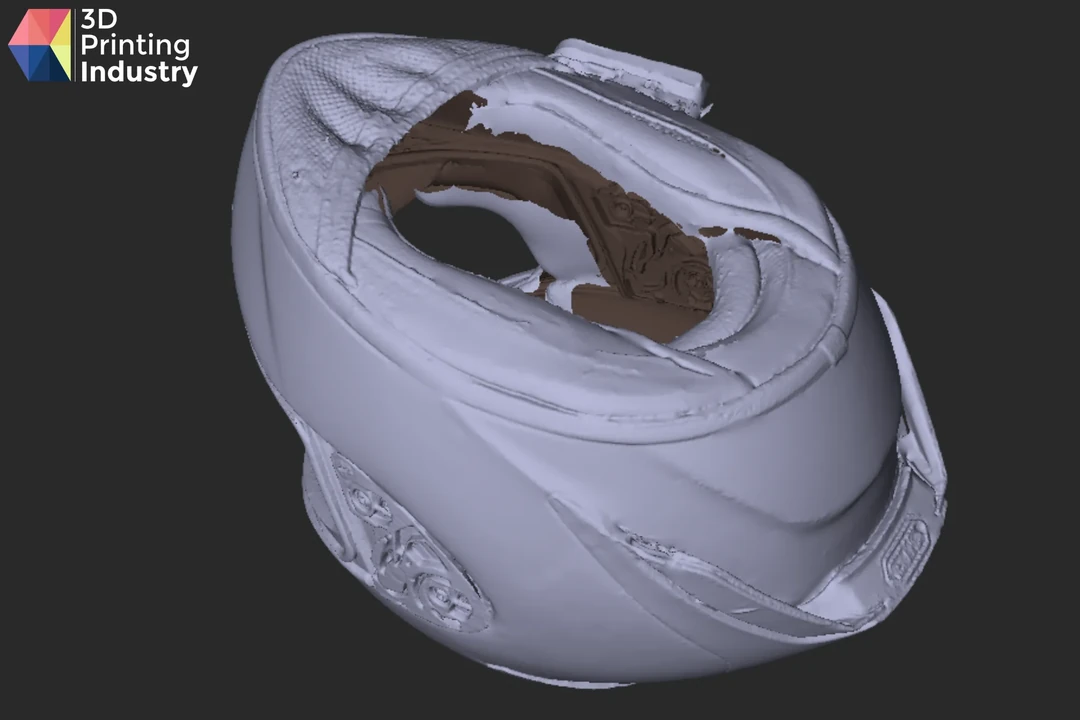

接着我们扫描了一个全尺寸摩托车头盔，专门测试深色表面。

哑光黑色表面因为低反射率和吸光性，对光学和激光扫描系统都是挑战。

Trackit顺利通过了。

它自始至终稳定捕捉点云数据，追踪没断过，全程没用扫描喷雾。

面罩连接器附近有些区域细节略显柔和，但这些问题在后处理中很容易修正。

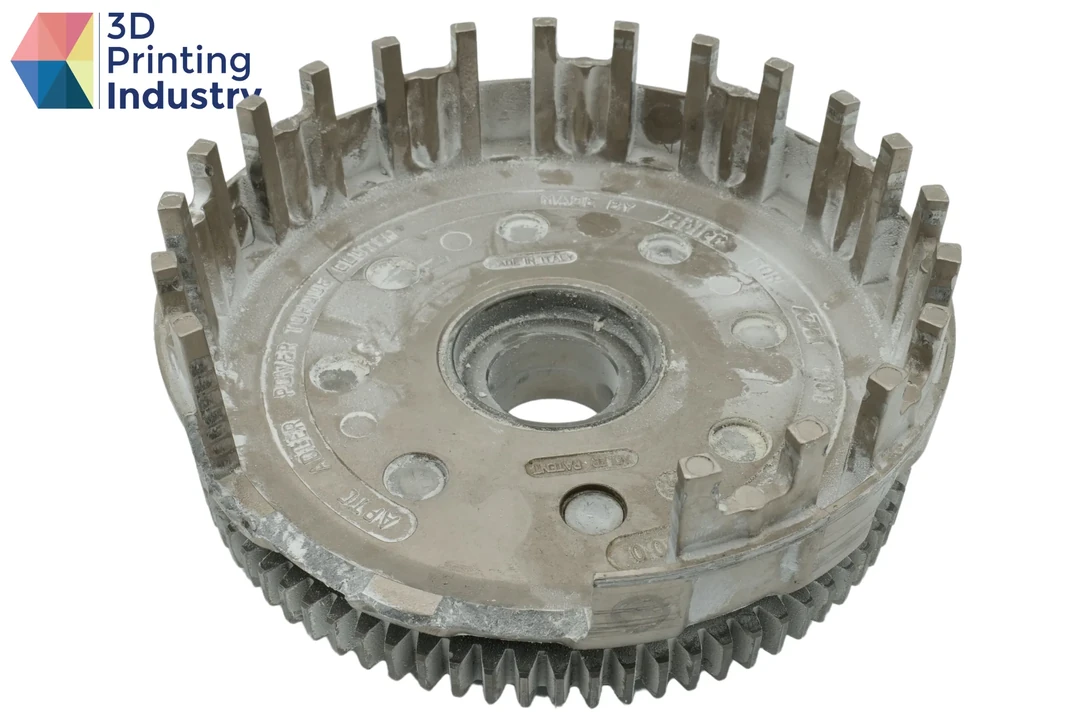

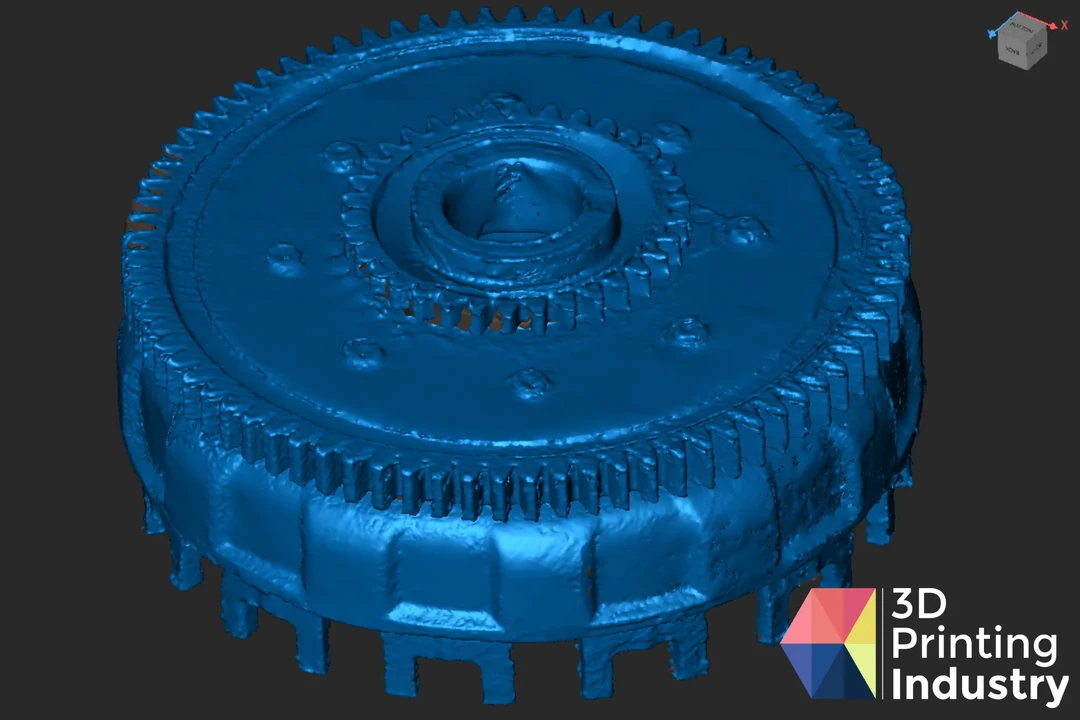

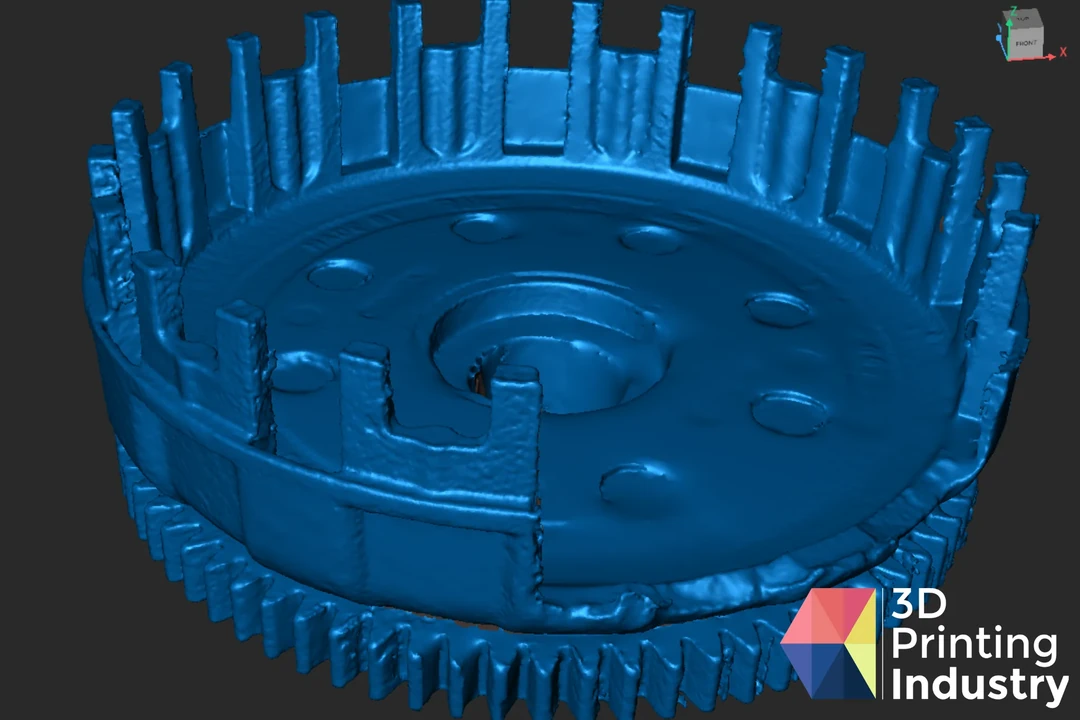

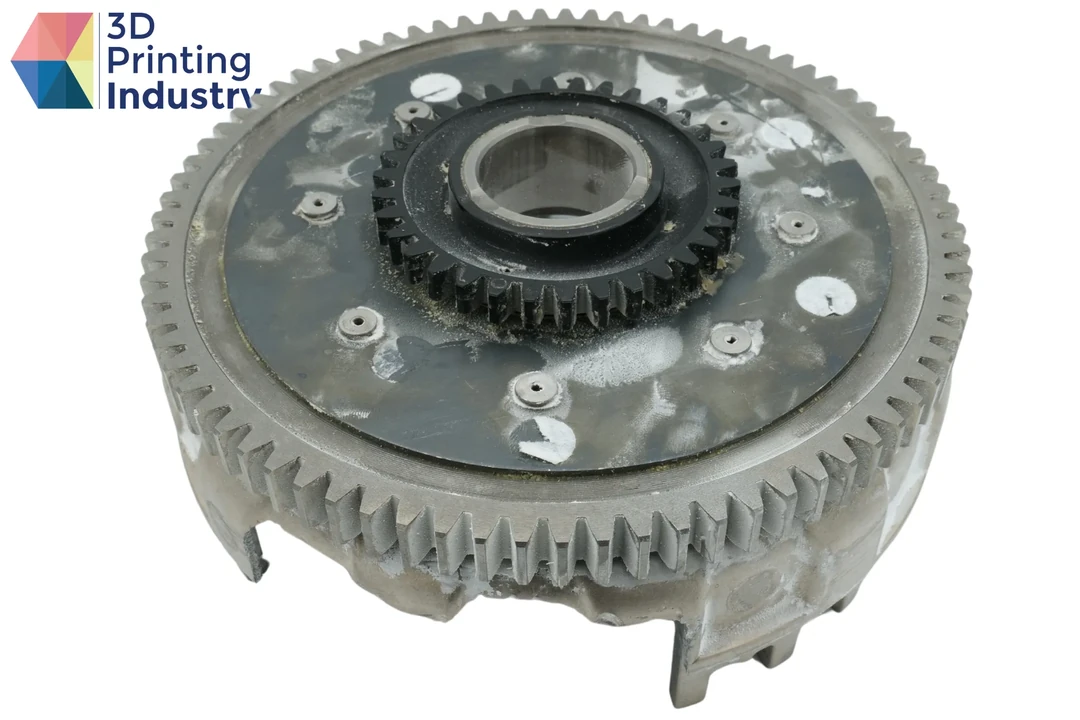

接下来是损坏的摩托车离合器篮，我们想评估Trackit处理反光金属表面的能力。

一个显著优势是，Trackit在无需标记点的情况下就能保持可靠追踪并恢复扫描，运动稳定系统确实有效。

我们成功完成了一次单次扫描，并把它转换成了精细的网格。

但这次测试也提醒了我们一件事。

想要最佳效果，应该尽量追求高质量的单次扫描，而不是依赖合并数据，尤其在扫描对称形状或缺乏明显特征的物体时。

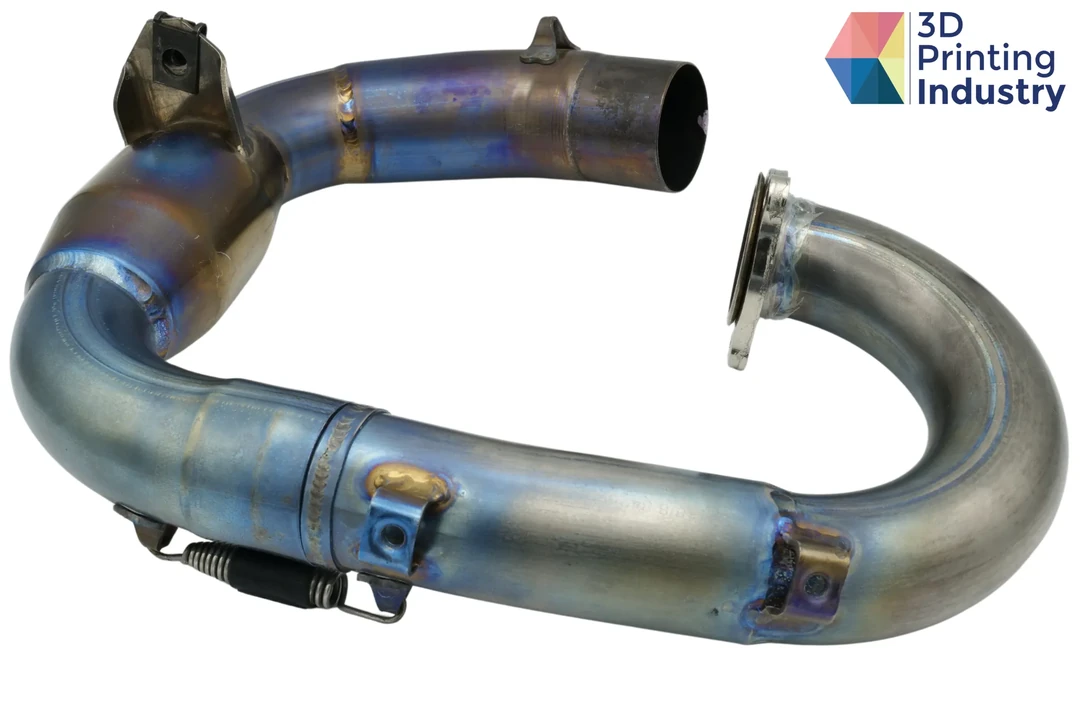

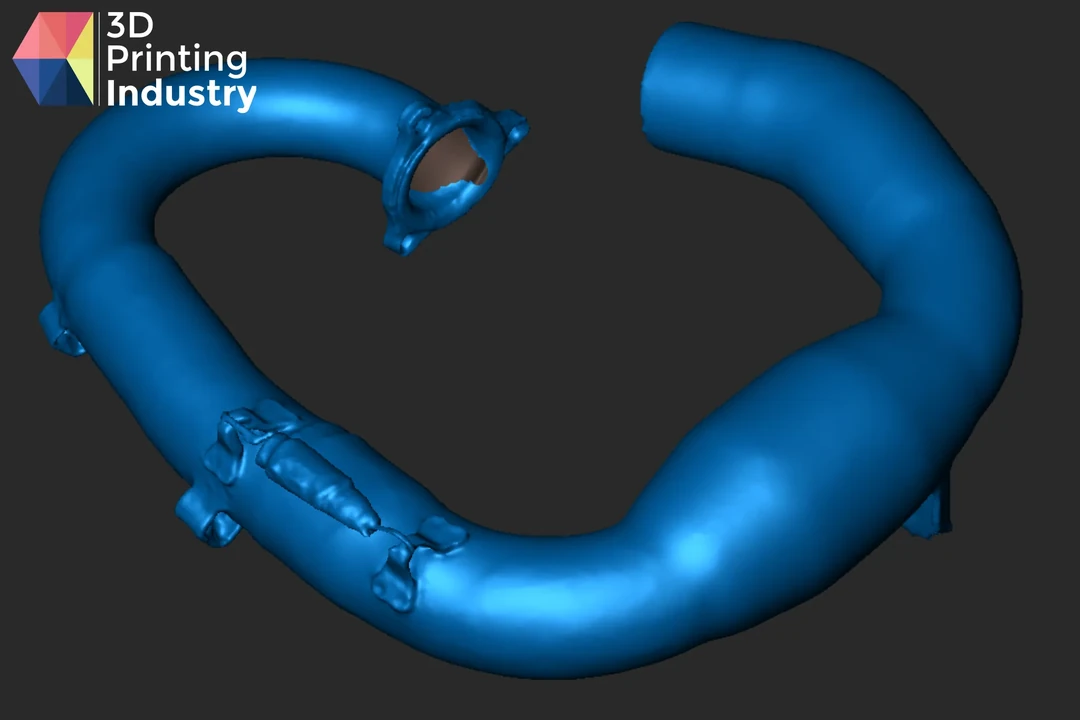

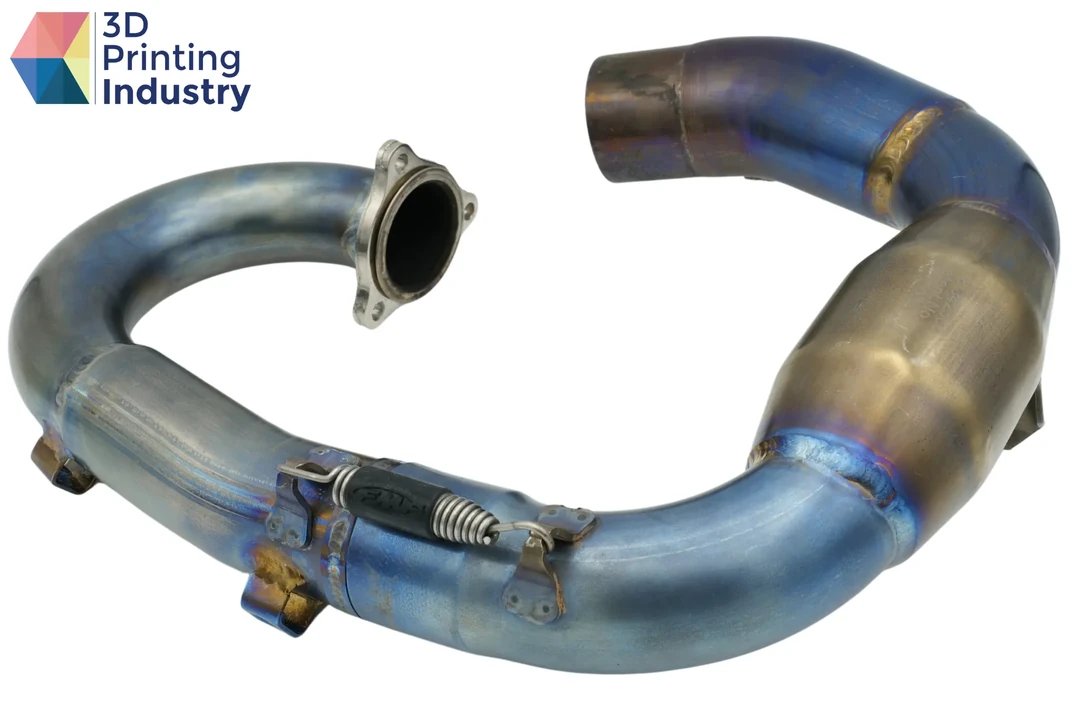

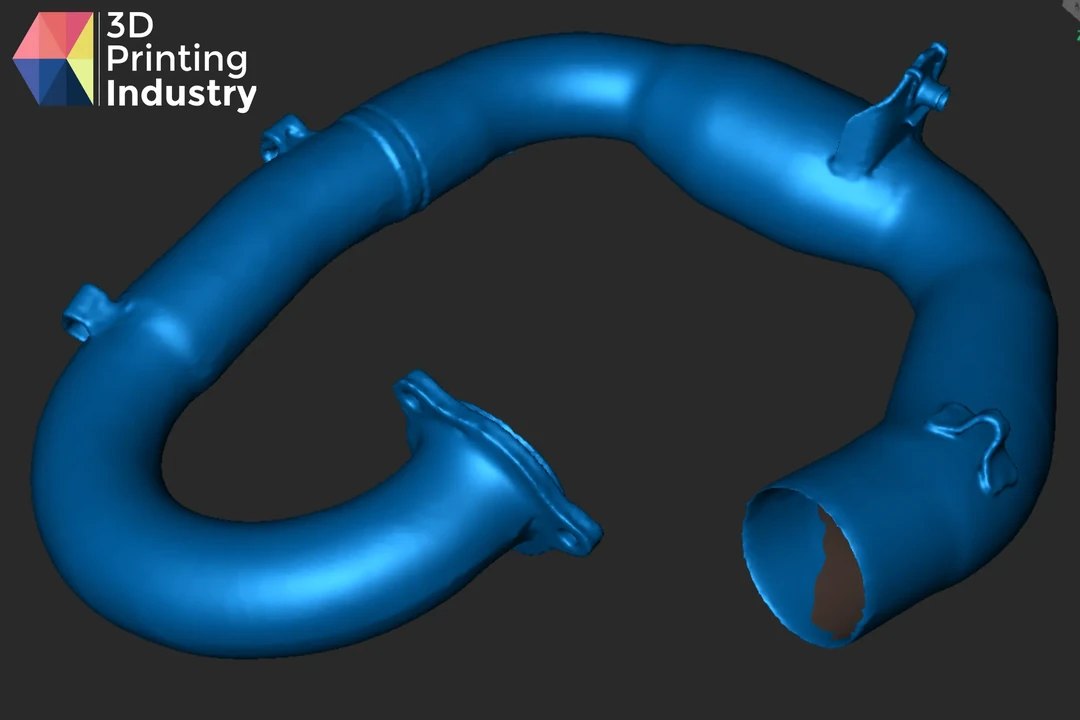

为了进一步测试反光表面，我们扫描了一套钛合金FMF摩托车排气系统。

这次扫描没有遇到重大问题。

虽然排气系统有金属光泽，我们还是没喷扫描喷雾就完成了捕捉。

反射性带来了一些表面噪声，但Revo Track的隔离检测和清除工具有效地处理掉了，最终得到干净可用的扫描结果。

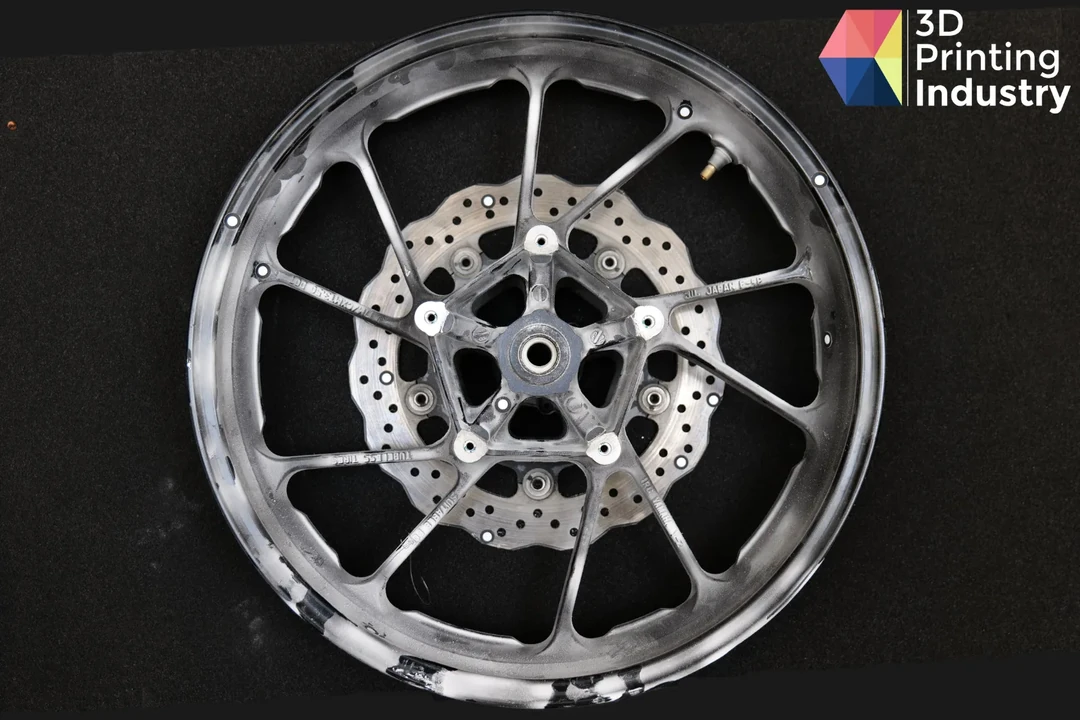

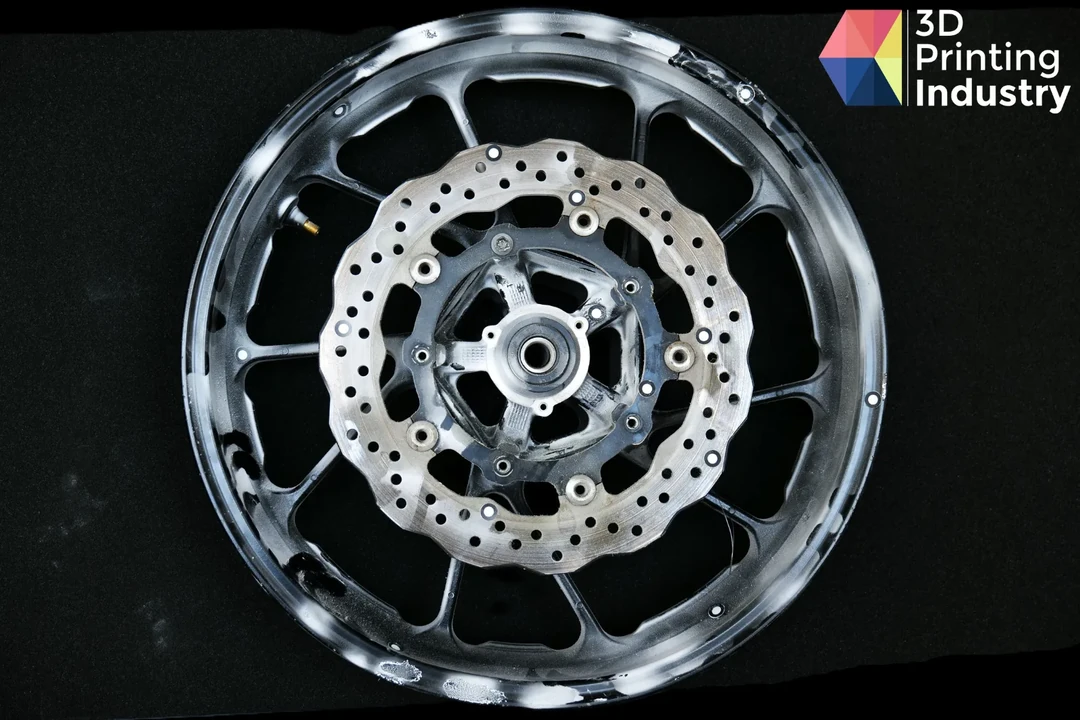

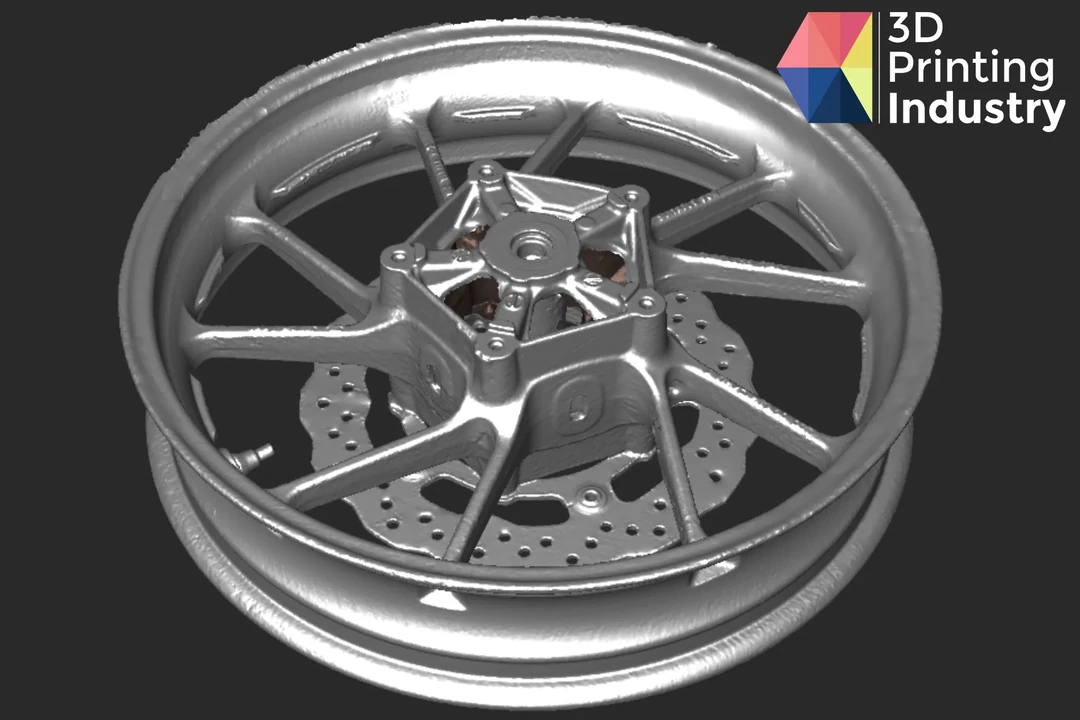

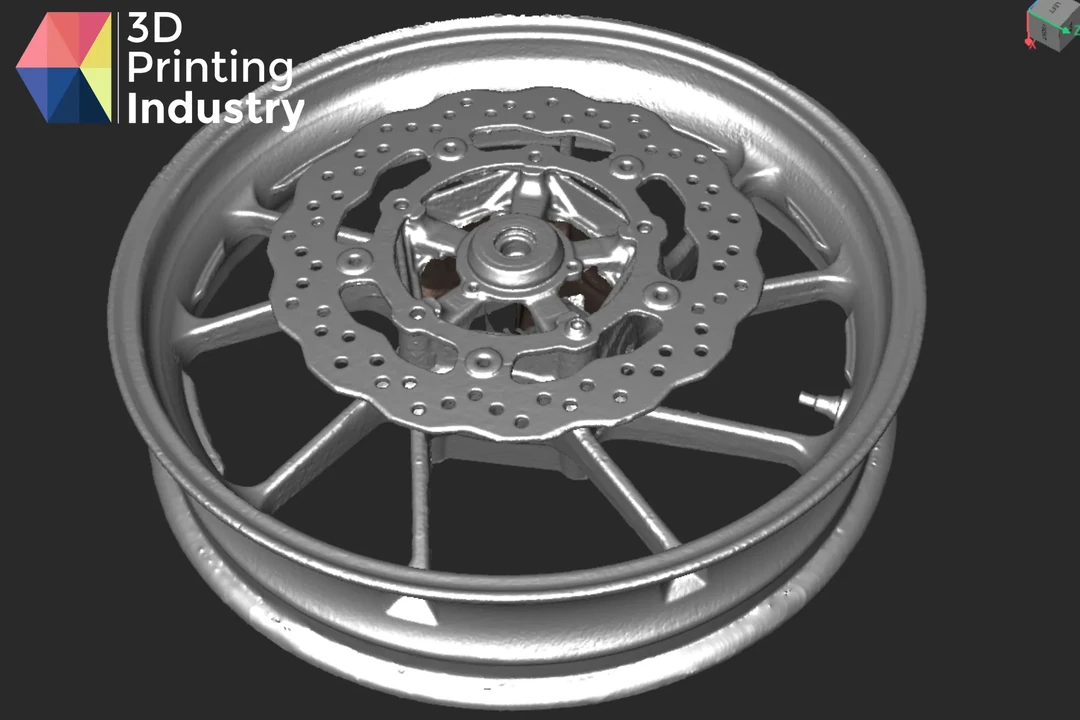

然后我们尝试了摩托车前轮，黑色粉末涂层表面，一侧还装了镀铬刹车盘。

这种反射特性加上有限的光吸收能力，很多激光扫描仪都会栽在这里。

我们最初没喷扫描喷雾，结果确实遇到了大麻烦。

问题不在于轮子的黑色，而在于光泽表面。

深色只是部分原因，真正阻碍精确数据捕捉的是反射性。

喷了3D扫描喷雾之后，结果明显改善。

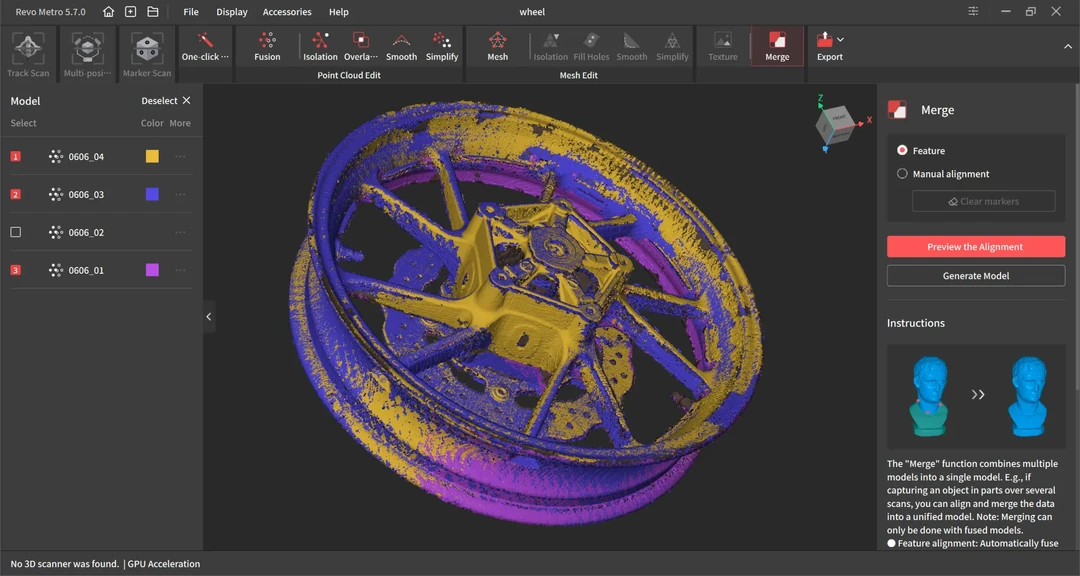

我们成功捕捉了两次独立扫描，合并后创建了最终模型。

这次测试凸显了Trackit处理复杂曲面几何形状的能力，也展示了表面条件优化后软件的精确性。

对于高反光部件，表面准备仍然是实现高质量可靠扫描的关键。

3D扫描在增材制造里一直是关键角色，通过逆向工程实现替换零件和原型的制造。

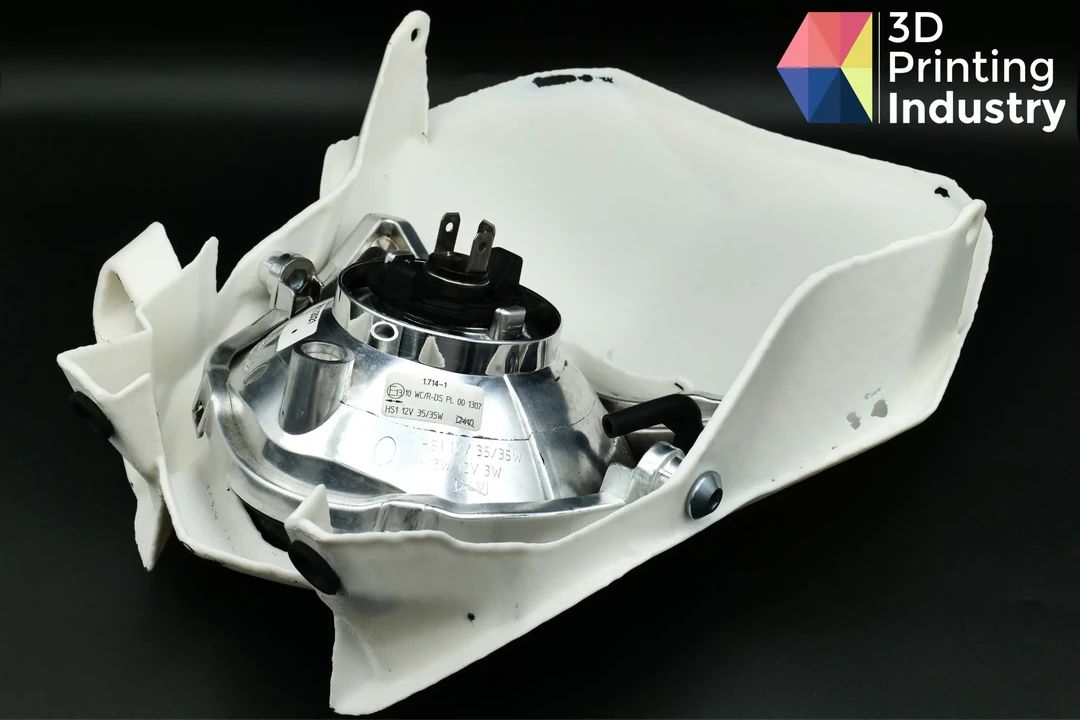

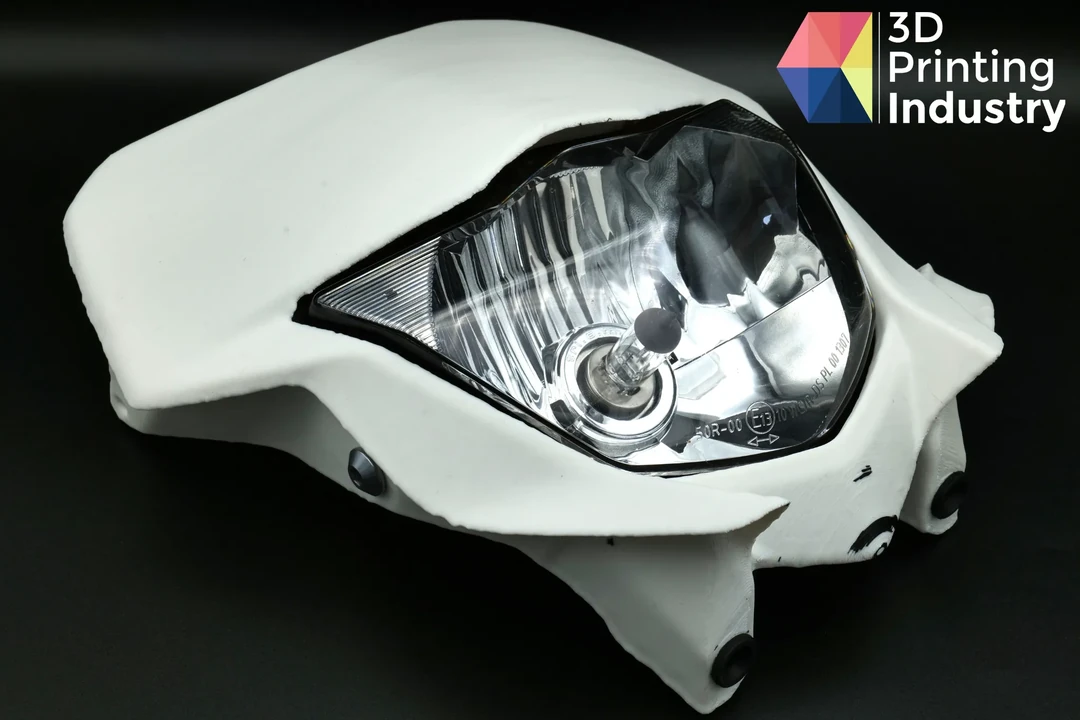

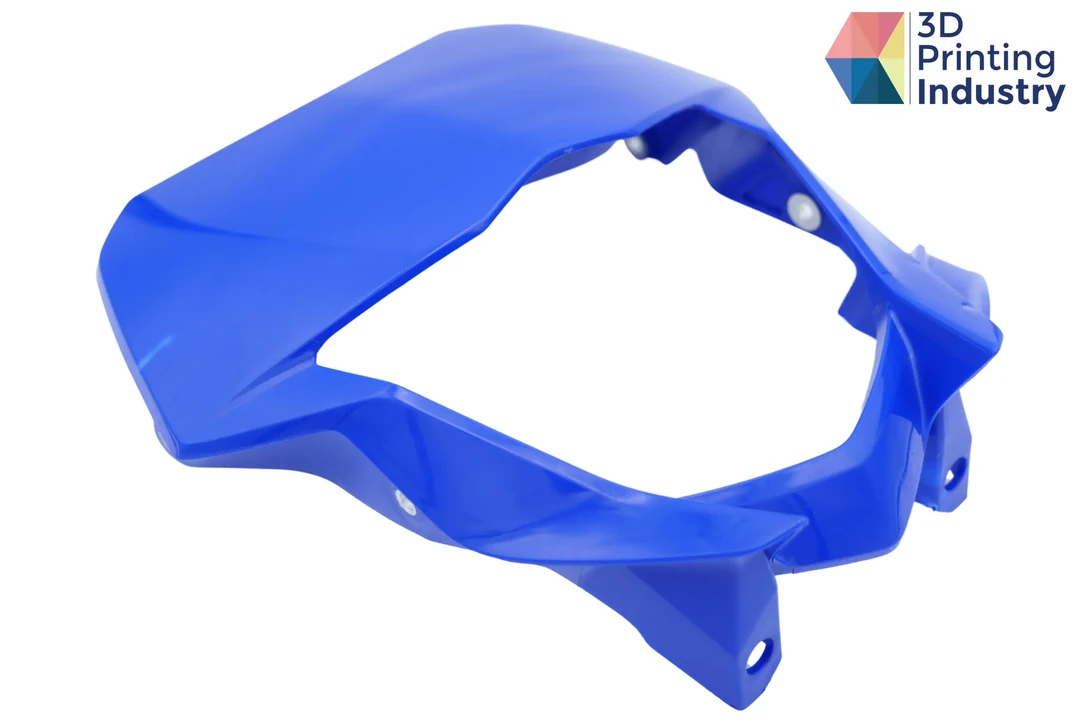

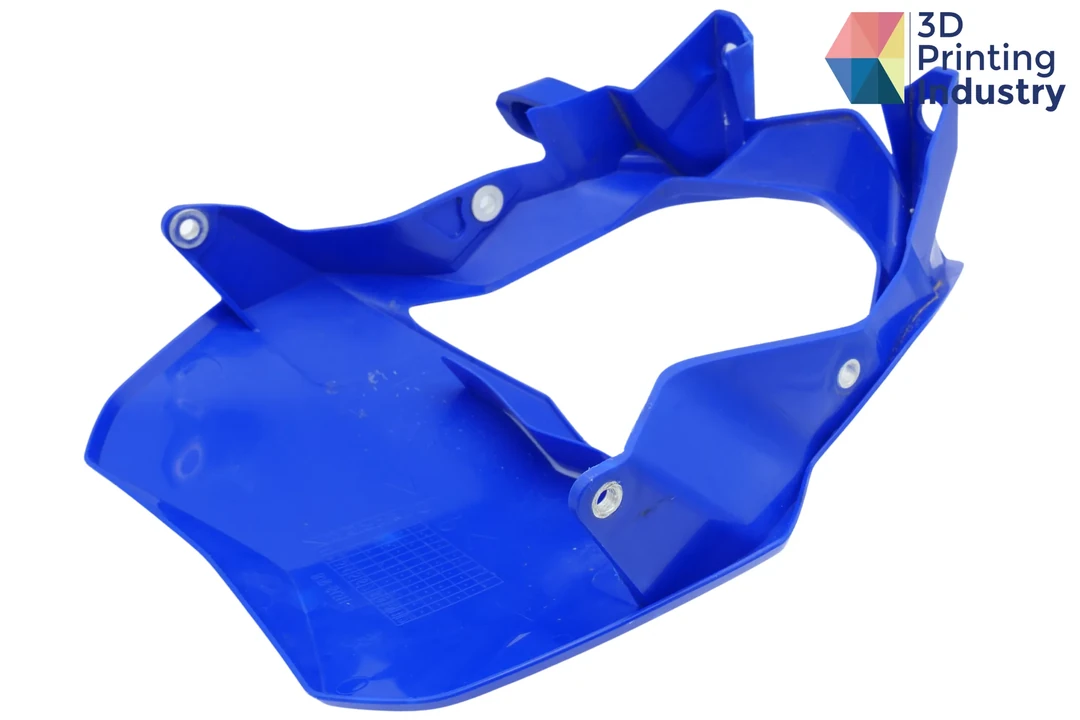

为了评估Trackit在这类工程应用里的价值，我们扫描了一个摩托车头灯导流罩，这个部件就是用3D打印制造的，用来替换损坏的原件。

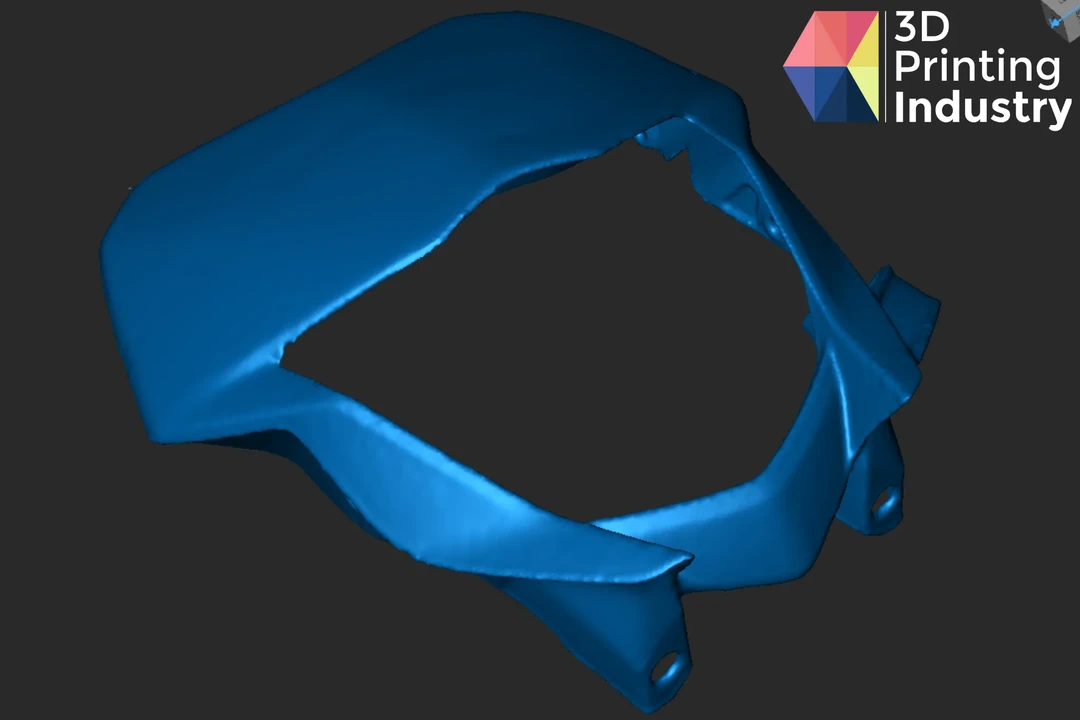

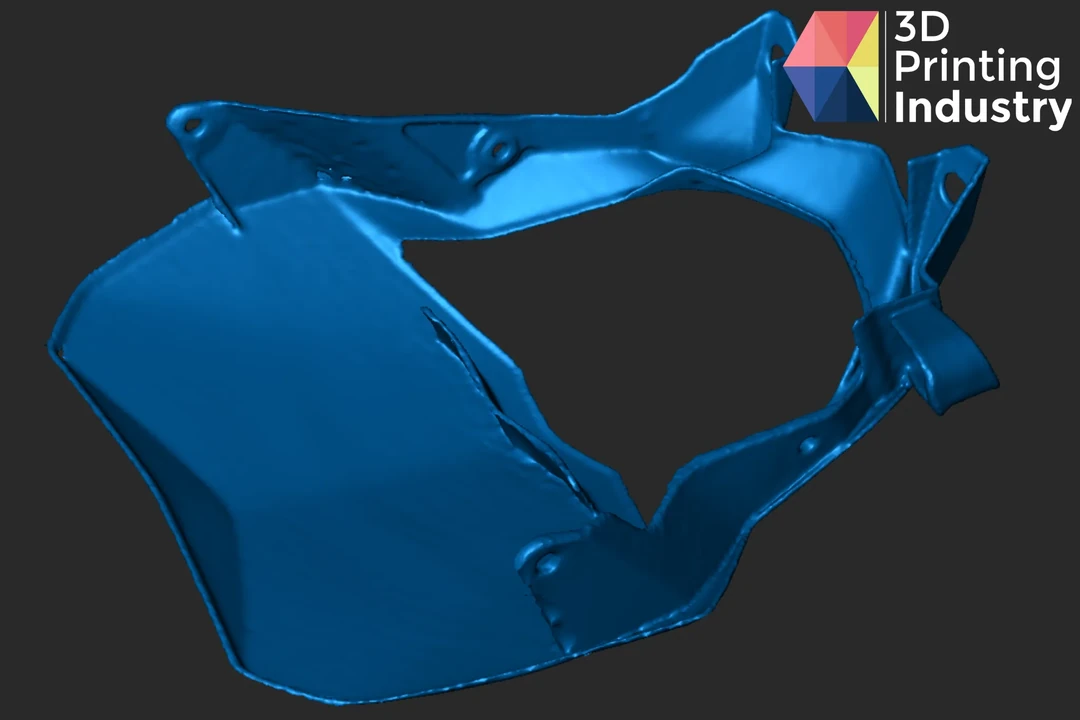

扫描仪精确捕捉了导流罩的整体几何形状和表面特征，追踪和记录复杂形状的能力没问题。

不过最终网格有一些轻微缺陷，包括小的间隙和不一致，可能是合并和后处理过程中引入的。

优化扫描结果后，我们把它导出为STL文件并3D打印出来。

打印出来的部件和原始设备制造商（OEM）的头灯组件完美匹配，这证明了Trackit在真实世界逆向工程项目里的精度和实用功能。

最后说几句，Revopoint Trackit系统以极具竞争力的价格提供了高性能3D扫描。

标准版不到5,000美元，Design Edition也只要5,508美元。

对希望升级工作流程的爱好者，以及预算有限又需要可靠无标记点扫描的专业人士来说，都物超所值。

把工业级蓝光激光和双摄像头光学追踪系统结合在一起，Trackit彻底甩掉了追踪标记。

从微小精密零件到整车尺寸，它都能提供强劲的扫描结果，工程、设计和逆向工程应用都能胜任。

板载追踪单元和实时校正算法带来了出色的追踪稳定性。

系统有效最小化位置漂移，即使在复杂扫描运动中，也能把累积误差控制在每米0.04毫米以下。

每次扫描都能保持一致的精度和细节，最终模型质量很高。

材质兼容性方面，Trackit也让人印象深刻。

反光表面通常让同价位扫描仪头疼，它却处理得很好。

3DPI基准测试块上3.41的平均分，就是它实力的证明。

不过硬件虽然有劲，Revo Track软件目前还是限制了系统的全部潜力。

工业工作流程里那些基本功能，比如内置测量工具、可靠的手动合并、网格细化和高级编辑功能，要么开发不足，要么直接缺失。

虽然有软件局限性，Revopoint Trackit对专业人士和刚进入专业3D扫描领域的新手来说，依然是很好的选择。

它用远低于许多竞争系统的价格，交出了高质量的扫描结果和坚固的硬件性能。

加上高效易用的工作流程，Trackit在广泛的3D扫描应用里确实是个实用的解决方案。
