AM易道科研分享

AM易道最近注意到卡内基梅隆大学在Nature子刊npj Computational Materials发表的一篇论文，提出了一个叫AlloyGPT的AI模型。

这个模型的核心思路很简单：

既然GPT能通过学习文本规律来生成连贯的句子，那能不能让AI学习合金数据的规律，直接生成符合性能要求的3D打印合金材料的成分配方?

听起来有点玄乎，但他们真的做出来了。

而且这个思路对增材制造特别有意义，因为3D打印恰恰能在体素级别调整成分，设计空间巨大，传统的试错方法玩不转。

我们认为这篇文章很重要，一起来看看AI如何玩转3D打印材料开发。

AM易道对于该文章的许多表述已脱离原文章的原始技术表述，有大量原创和解读创作成分，如需要了解更多硬核技术内容，请自行阅读原文。

把合金数据变成语句

AlloyGPT的第一步是把物理数据翻译成AI能读懂的语言(见图1)。

团队把铝合金的成分、相结构、性能等信息，按照固定格式整理成文本序列。

比如一条典型的句子长这样:

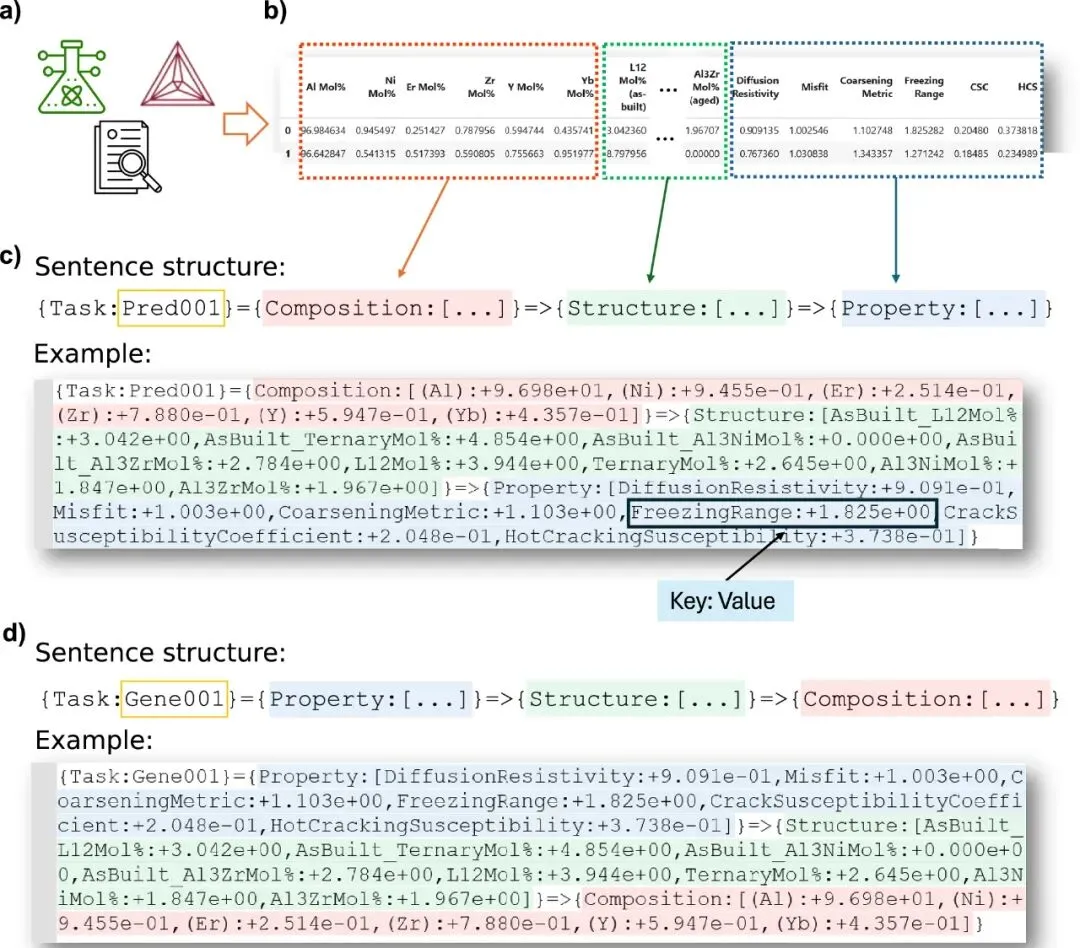

{Task:Pred001}={Composition:[(Al):+9.393e+01,(Ni):+2.901e+00,...]}=>{Structure:[AsBuilt_L12Mol%:+6.205e+00,...]}=>{Property:[DiffusionResistivity:+9.091e-01,...]}

这种表达方式有几个好处：

信息密度高：一条记录包含了成分、析出相比例、扩散阻力、凝固裂纹倾向等十几个物理量；

第二结构灵活，可以轻松加入工艺参数(激光功率、扫描速度等)作为新的信息块;

第三，方向可逆：正向预测时按"成分→结构→性能"排列，逆向设计时则倒过来写成"性能→结构→成分"。

他们用这种方式把52万组CALPHAD模拟数据转成了94万条句子(每组数据生成正反两条)，作为训练语料。

这个数据集覆盖了Al-Ni-Er-Zr-Y-Yb系，专门针对激光增材制造的快速凝固条件。

模型结构:中等规模但够用

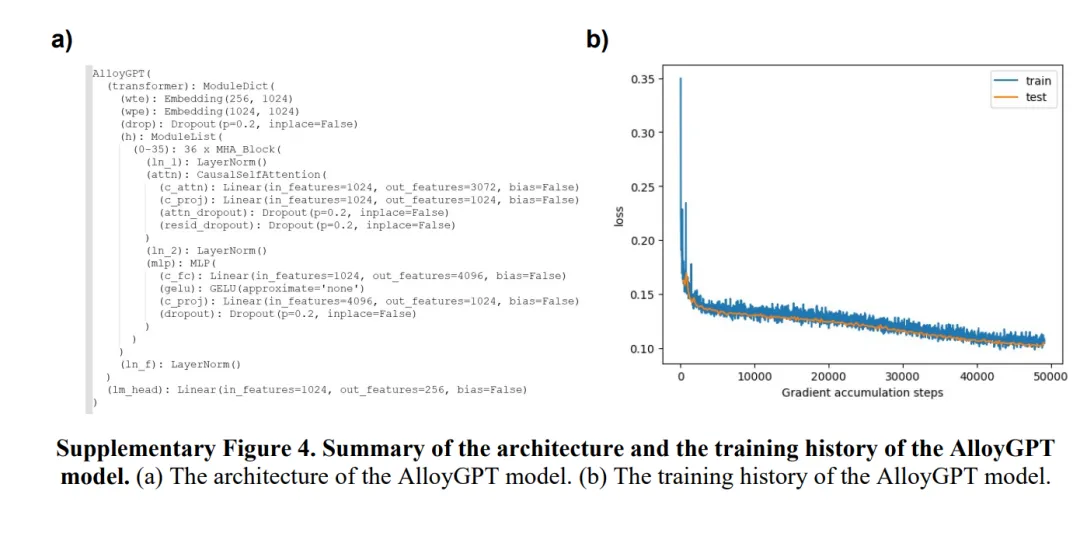

AlloyGPT的架构借鉴了GPT-2，但做了定制化调整:

• 36层Transformer，每层16个注意力头

• 4.5亿参数，嵌入维度1024

• 256词汇量的分词器，给周期表所有元素保留了独立token，数字则用单字符token表示







这个规模放在大语言模型里算是中等偏小，但对合金这种结构化数据来说已经够用。

合金物理不像自然语言那么复杂多变，不需要上千亿参数去记忆海量知识。

关键是数据质量和表达方式，而不是单纯堆参数。

正向预测：喂得越多，算得越准

先看正向预测这块儿。

当你只告诉模型合金成分，让它猜性能的时候，准确度还不错。

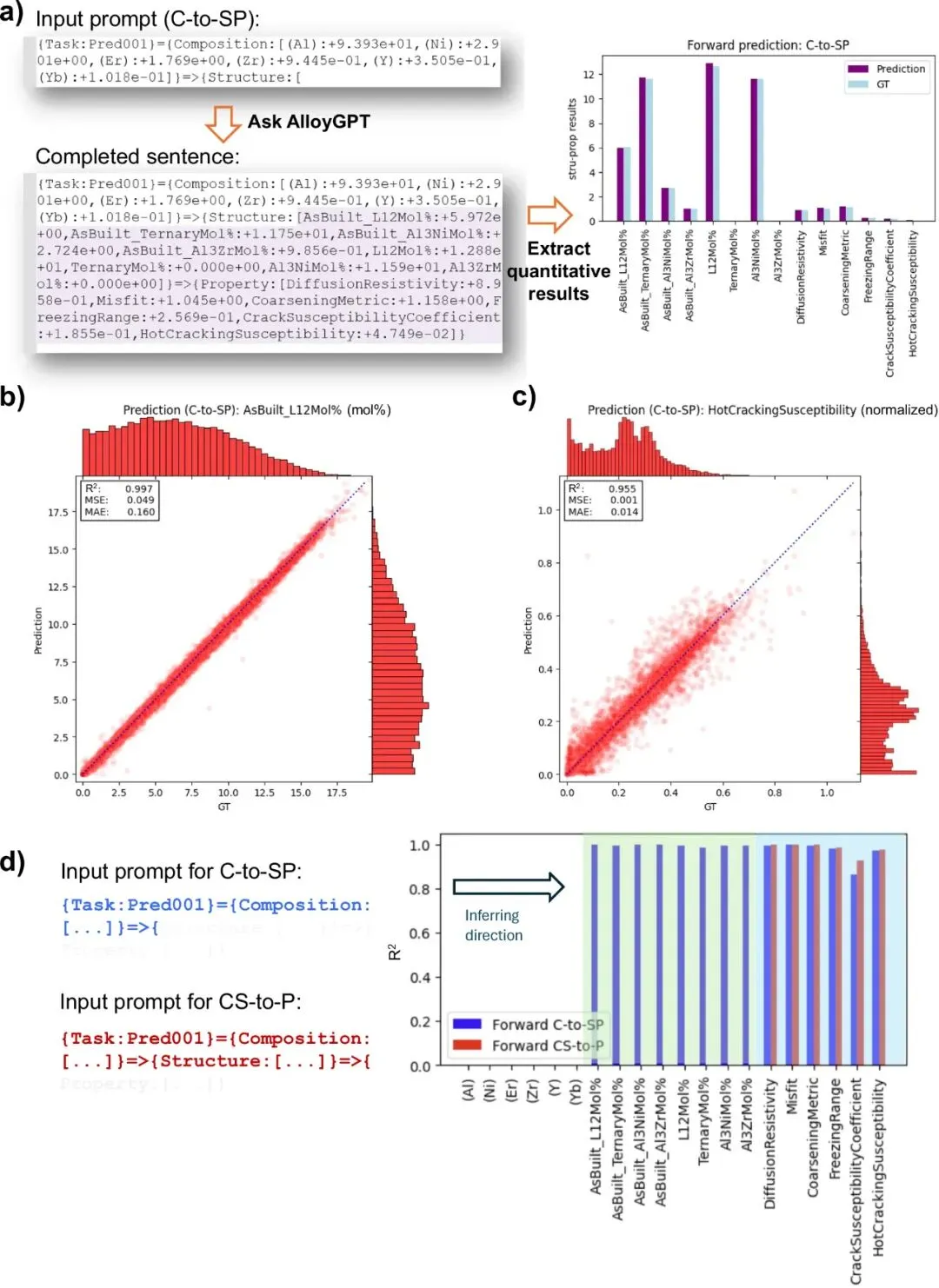

但如果你再多给点信息比如通过XRD测出了相结构，一并喂给模型，它的预测准确度会蹭蹭往上涨（2d里红条比蓝条明显高出一截）。

这其实挺符合常识的：

成分决定了会析出什么相，相的分布又决定了最终性能。

你给模型的线索越多，它自然猜得越准。

这对实际工作有个启发，假如你手头已经做了部分表征实验（比如扫了个XRD确认了相组成），不妨把这些数据也塞给模型，让它帮你预测那些更费劲、更贵的力学性能测试结果。

逆向设计：一个目标，多条路径

逆向设计才是AlloyGPT真正有意思的地方。

你直接告诉它想要什么性能（比如"热裂敏感性低于0.3，扩散阻力大于0.8"），它就能给你吐出符合要求的配方。

图3和图4对比了两种情况。

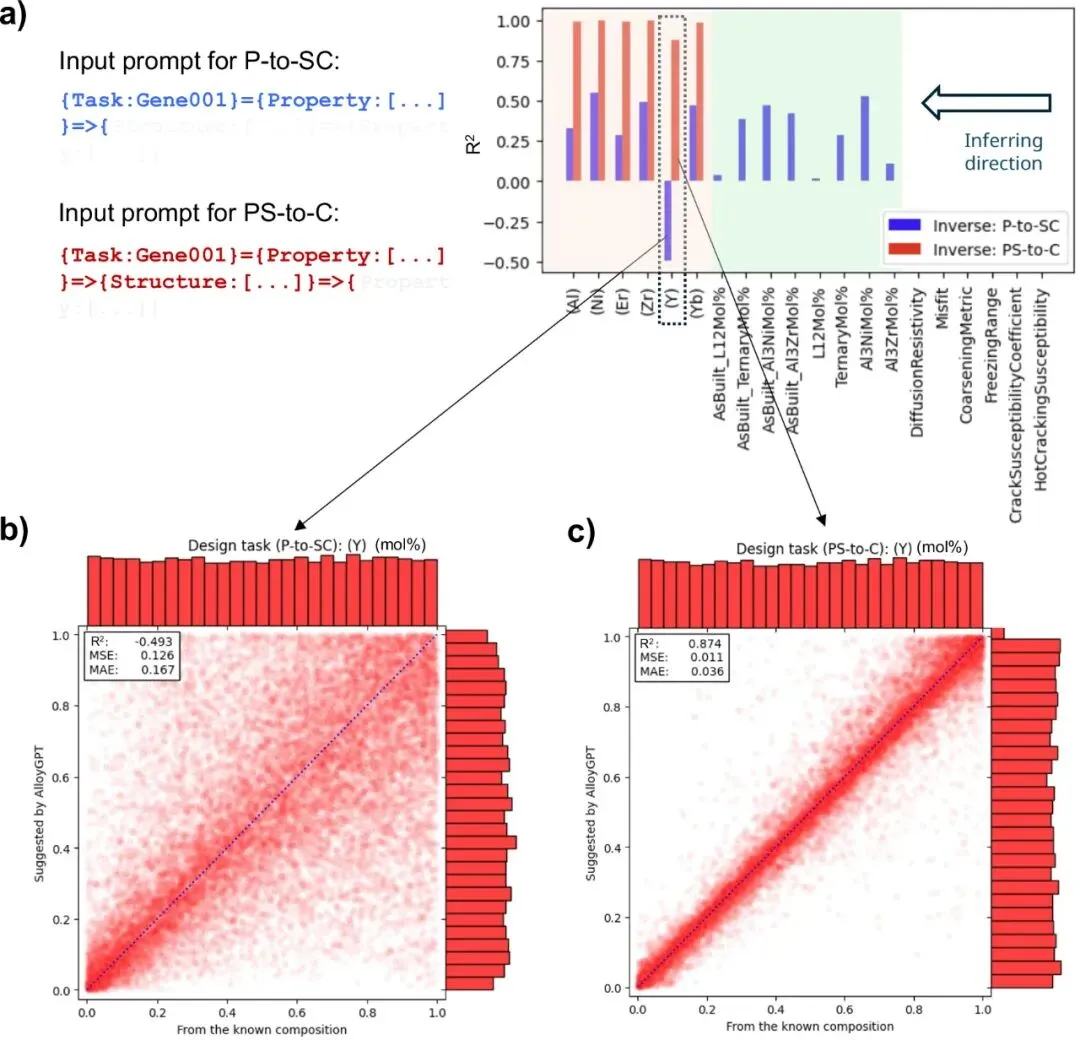

第一种是你把性能和相结构都告诉它（PS-to-C任务），模型基本能还原出测试集里的已知配方，R²能达到0.95以上。

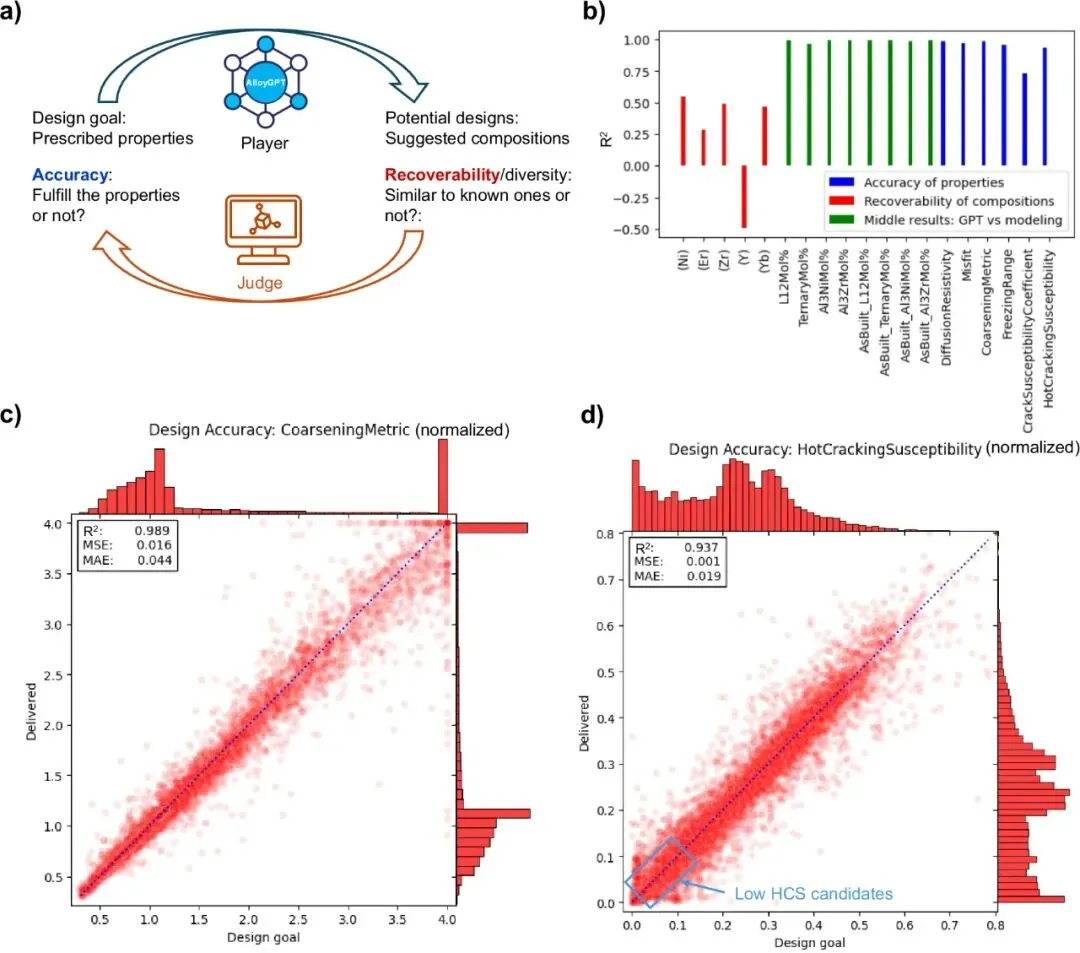

第二种更绝，你只给性能目标（P-to-SC任务），模型给出的配方和测试集差异很大（R²只有0.5），但这些新配方的实际性能却能达标（R²还是0.95以上）。

换句话说，模型没有照抄答案，而是自己设计出了新配方。

图4d里蓝框圈出的那些点，都是模型生成的低开裂风险配方—这些在原始数据集里根本不存在。

传统方法遇到这种多解问题会很头疼。

要么用贝叶斯优化反复试探，可能要跑90轮才找到方案；要么搞多目标遗传算法，也不轻松。

AlloyGPT因为是概率模型，天生就能捕捉多个可能的解。

同一个目标，你让它生成几次，就能拿到好几套备选方案。

GPT在保守和激进之间调档

图6展示了一个关键控制手段—预测温度（Tp）。这个参数本质上控制模型的创造力：

• Tp≤1

  生成的配方比较保守，靠近训练数据，但性能达标率高

• 1

  配方多样性明显增加（成分变异系数能翻倍），但性能误差也在上升

• Tp>2

  模型开始瞎说，生成的文本连语法规则都不符合了



实际用的时候，建议先用Tp=1左右跑几轮，拿到稳妥的方案。

如果想探索更激进的配方，可以试试Tp=1.5，然后用CALPHAD模拟或者直接试验来筛选。

这比盲目扩大成分范围效率高多了。

模型的思考过程

论文团队花了不少力气研究这个AI到底是怎么判断的，想搞清楚：

它真的理解合金物理，还是只是在瞎蒙？

图7和8给出了一些线索。

你可以把模型想象成一个有36层楼的大脑，每层楼里有16个专家在同时工作。

当模型要预测L12相（一种重要的强化相）有多少时，不同的专家会关注不同的信息。

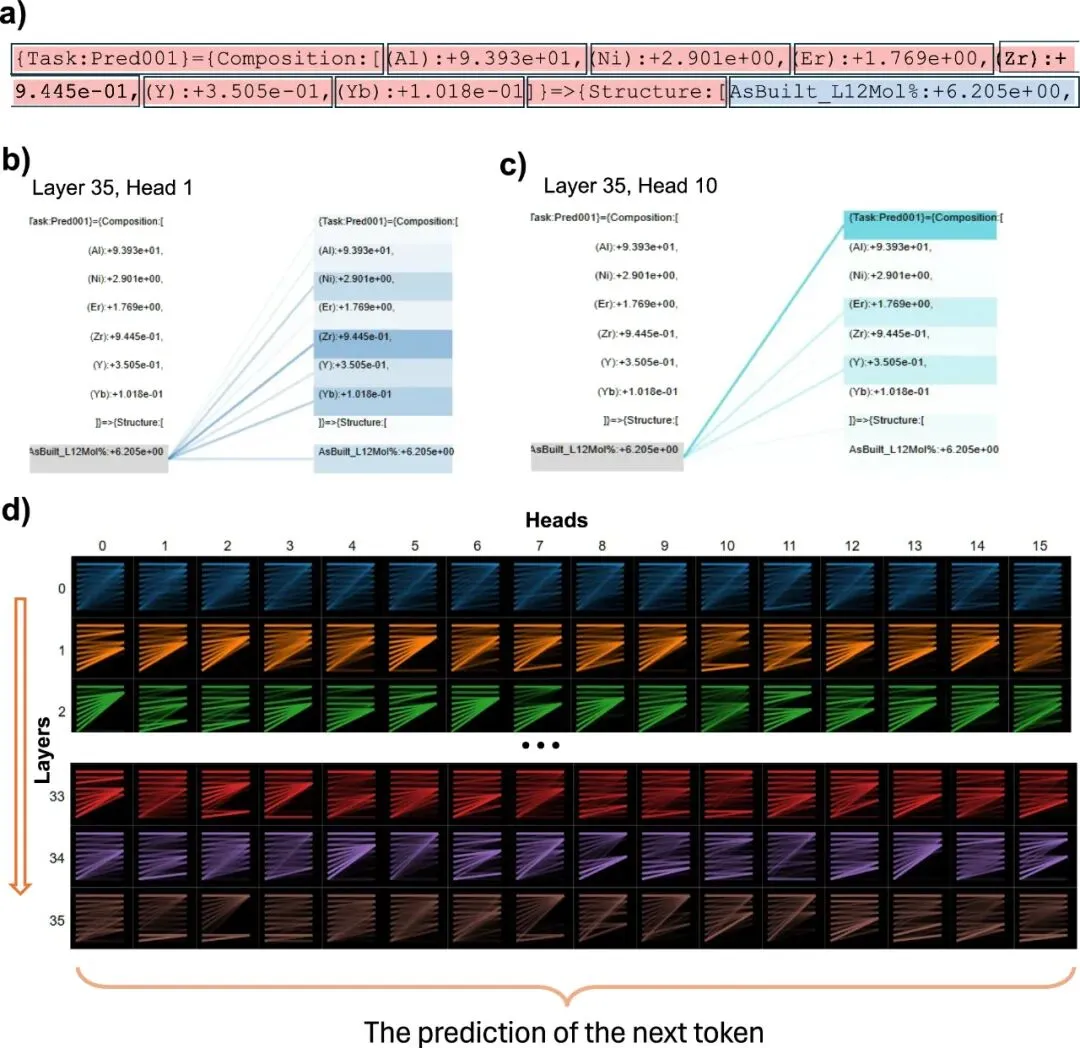

比如说，1号专家特别在意Zr（锆）和Yb（镱）这两个元素的含量，10号专家则盯着Er（铒）和Y（钇）（图7b-c）。

有意思的是，这四个元素恰好都是能和铝形成L12相的关键成分。这说明模型不是瞎猜的，它确实抓住了一些物理本质。

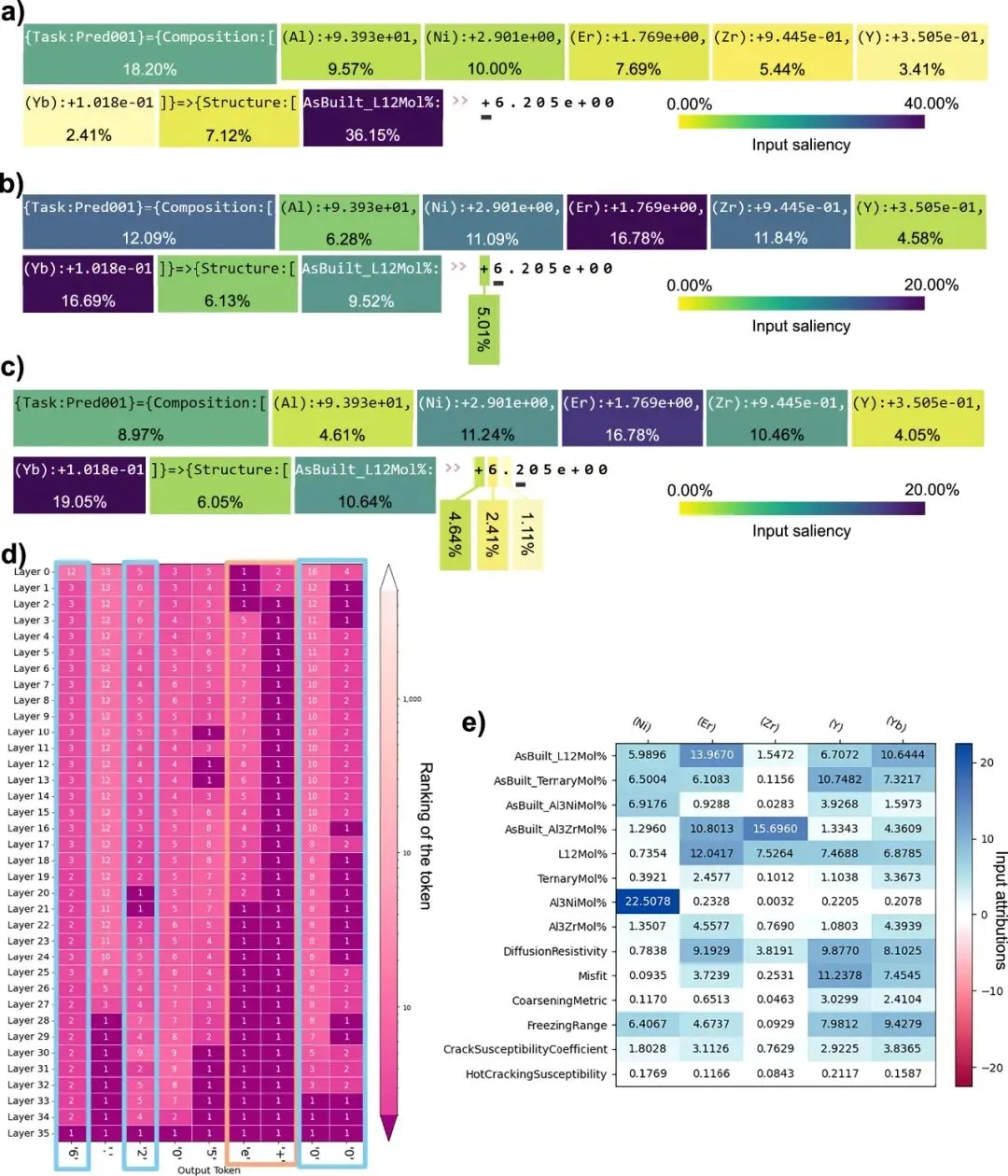

研究团队还用了两种方法来验证这个判断。第一种叫梯度法（下图8a-c），判断改动哪个数字，结果变化最大？

结果发现，预测L12相含量时，Er和Yb的权重最高—这和之前的实验数据分析结果对得上。

第二种叫扰动法（下图8e），相当于故意隐藏某个元素的信息，看模型的判断会不会乱。结果发现Yb对凝固区间和开裂倾向影响最强。

但是，图7也暴露了一个问题：36层楼、每层16个专家，总共576个脑袋同时在工作，它们的思考模式千差万别。

最终的决策是这一大堆判断综合出来的结果，你很难说清楚到底哪个因素起了决定性作用。

神经网络是这样—它能给出准确答案，但要它解释清楚推理过程，那就难了。

这也是为什么论文强调，对于模型给出的极端配方，最好还是要做实验验证。

毕竟它虽然学到了一些规律，但我们也不能完全确定它是不是还藏着什么我们不知道的歪理。

跑出训练范围会怎样？

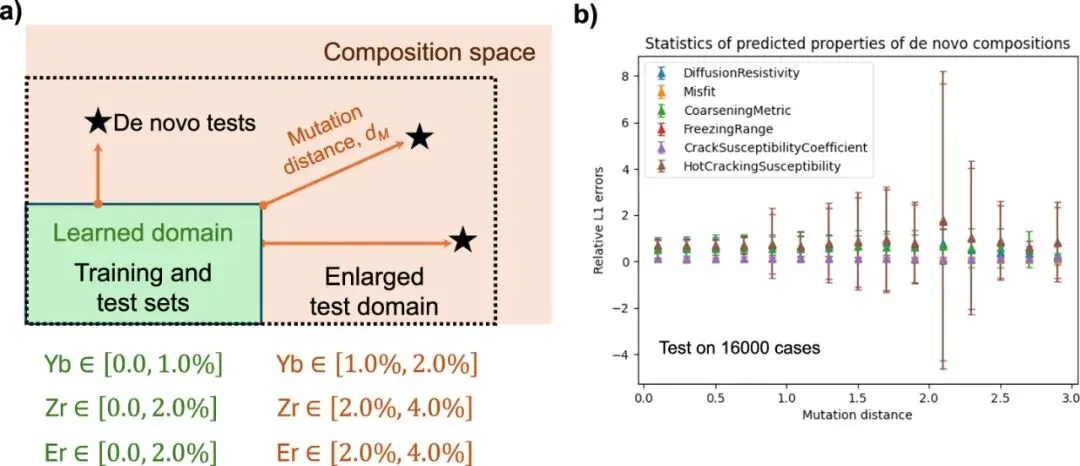

图5测试了模型的外推能力。研究团队故意把Yb、Zr、Er的含量上限扩大一倍，采样了一些训练集外的成分。

结果显示，预测误差随着远离训练边界的距离（dM）逐渐增大，但不是断崖式崩溃，而是平稳退化。

在dM<0.5的薄层区域，模型表现还算靠谱。<>

这意味着如果你想在训练数据附近微调配方，AlloyGPT是可以信任的。

但如果要跳到完全陌生的成分区间，还是老老实实重新训练吧。

怎么用？实际建议

对3D打印从业者来说，我们觉得AlloyGPT可以这么用：

快速筛选可打印配方：

设定约束条件（比如HCS<0.5抗开裂，扩散阻力>0.9高温稳定），让模型生成20个候选，用CALPHAD复核一遍，挑2到3个粉试打。

比传统试验设计省时间。

梯度结构设计：

增材制造可以逐层改变成分，但每一层都要满足局部约束（比如界面处要低裂纹敏感，承力区要高强度）。

工艺窗口预判：

虽然当前版本只覆盖成分到性能的映射，但论文提到可以把工艺参数（激光功率、扫描速度等）也编码进去。

如果训练数据包含这些，就能直接问"在500W、1m/s条件下，什么成分不开裂？"

这可能会更实用。

知识迁移：

铝系训练完了，下一步可以加钛系、镍系的数据，让模型学习跨体系的规律。长远看有可能发展成合金领域的基础模型。

不过也要清醒认识局限性：

数据依赖严重，垃圾进垃圾出；

物理机制是黑盒，生成的极端配方必须实验验证。

和传统方法比怎么样？

论文和XGBoost对比了一下。

XGBoost训练快（CPU几分钟 vs GPU几小时），推理也快，预测精度相当（R²都在0.79到0.99之间）。

但XGBoost做不了逆向设计，遇到多解问题也没辙。

AM易道认为，如果预算够，可以用AlloyGPT海选方案，XGBoost做初筛，最后CALPHAD或实验拍板。

写在最后

AlloyGPT提供了一种新的工具:

把材料设计问题重新表述为语言问题，借用AI在语言建模上的成熟技术栈，绕开物理建模的复杂性。

但这条路能走多远，还取决于数据积累和模型架构的进化。

我们认为这个方向值得强烈关注。

如果AI能把增材材料设计周期从几个月压缩到几天，行业创新节奏会加快许多。

国内也有创材深造这样的公司在做类似探索，他们用AI驱动的方式已经实现了航空航天级高强铝合金和镍基高温合金的商品化，我们未来将做更多解读。

创材深造完成数千万A轮融资，合世家与晨晖双重加持

本文的AlloyGPT开源了代码：

GitHub: Taheri-Mousavi-Laboratory/AlloyGPT，有兴趣的团队可以拿自己的数据训一版试试。

不过你得先有ThermoCalc的密码，并且数据要遵守ThermoCalc的许可协议，训练好的模型不能随便公开。
