德州大学达拉斯分校将3D打印氧化锆脱脂时间从100小时压缩至30分钟，瞄准即时牙科市场

本文是对上次快讯的深度解读续篇。

德州大学达拉斯分校最近发表的一项研究，虽然期刊不是很响亮，但我们认为可能是今年陶瓷3D打印领域最有实用价值的突破之一。

他们开发的超快热脱脂技术，把传统需要20-100小时的脱脂过程压缩到30分钟以内，能耗降低3500倍，性能却没打折扣。

这个突破直击陶瓷光固化3D打印的最大痛点。

AM易道对于该文章的许多理解和表达已脱离原文章的原始技术表述，有大量原创主观的解读创作成分，如需要了解更多原始硬核技术内容，请自行阅读原文。

慢在哪里？脱脂是个时间黑洞

光固化陶瓷3D打印，精度高、表面好，特别适合牙科修复。

但有个致命问题，打印完的绿胚含有40-60%的树脂粘结剂，烧结前必须彻底去除。

传统热脱脂有多慢？

看看典型流程：

以0.5°C/分钟加热到220°C保温1小时，再以0.25°C/分钟升到380°C保温1小时，然后在430°C和520°C各保温1小时，最后升到1450°C烧结3小时。

光脱脂就要26小时，加上升降温，总共超过44小时。

原文Figure 1，工艺对比

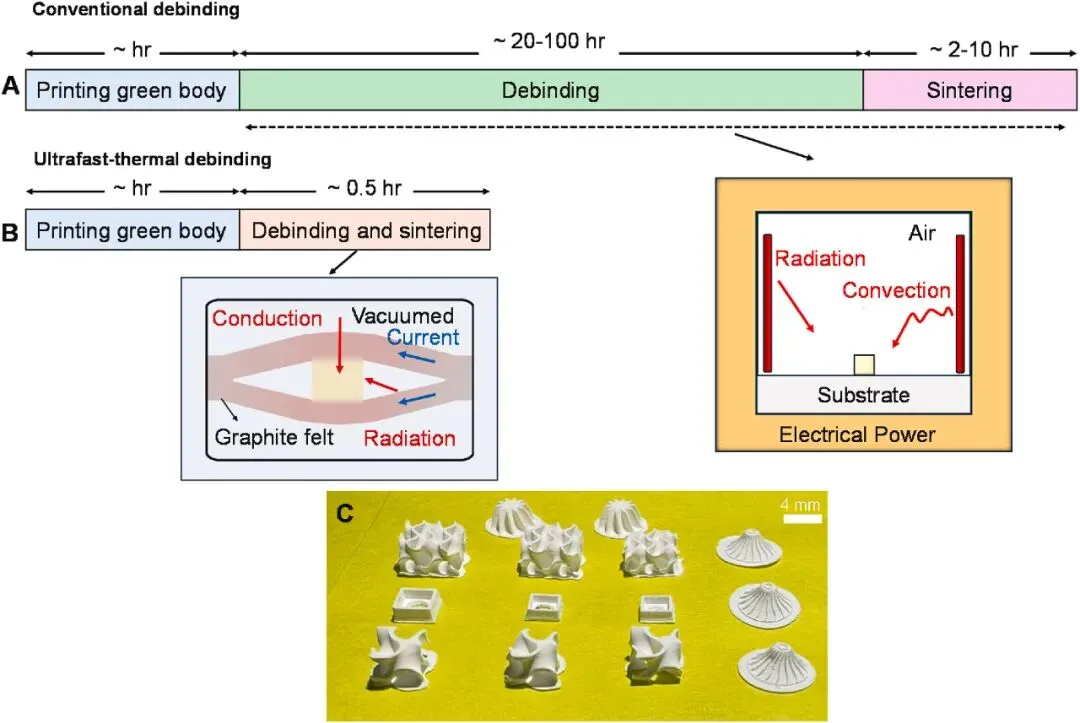

这张图直观对比了传统脱脂和超快脱脂的时间差异。

传统方法需要20-100小时脱脂加2-10小时烧结，新方法半小时搞定。

右侧展示了实际打印的复杂几何零件，左侧标注了核心机制：

石墨毡传导辐射加热，真空环境加速排气。

为什么这么慢？

树脂分解会产生大量气体，加热太快，气体来不及排出就会在零件内部积压，导致开裂甚至炸开。

传统方法只能用龟速升温，让气体慢慢从表面扩散出去。

这种龟速严重限制了应用。

比如牙科，如果能当天取模当天戴牙，体验完全不同。但现在的脱脂周期让这成为空想。

30分钟怎么做到？真空+石墨毡的组合拳

德州团队的核心是两个协同机制：真空环境和石墨毡快速加热。

先说真空。

空气中脱脂靠氧化反应，需要克服高活化能，主要在300-500°C发生。

真空中消除了氧化，变成均匀的热解反应。

研究团队通过热重分析（测量加热时的重量和热量变化）发现，真空下的脱脂温度点更明确，不需要漫长保温等氧化完成。

原文Figure 3，热分析与温度设计

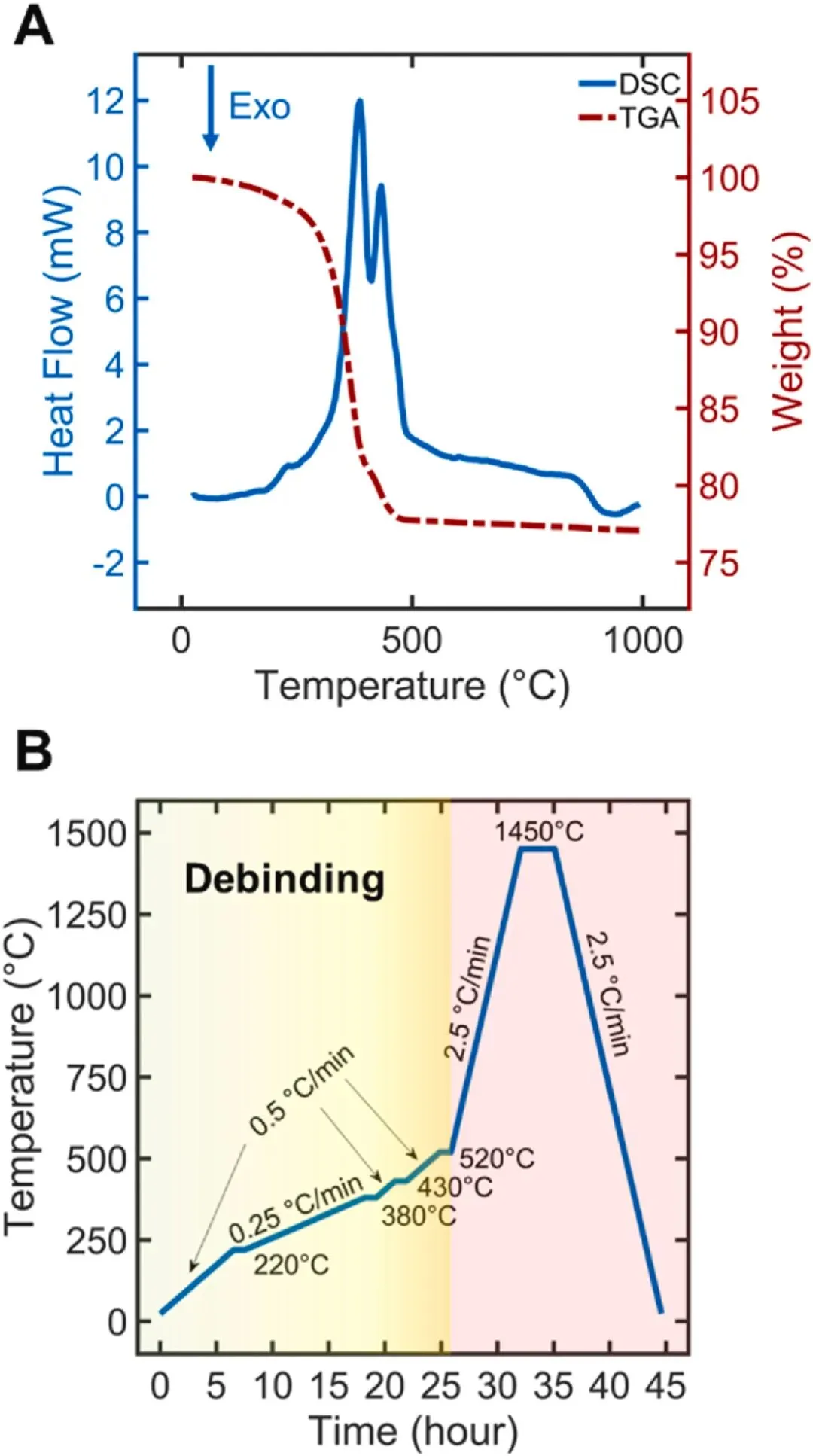

左图显示打印绿体加热时的质量变化曲线，300-500°C有两个明显失重峰，对应树脂分解。

右图是据此设计的传统脱脂曲线，在220°C、380°C、430°C、520°C设保温平台，整个脱脂26小时。

但光有真空还不够。

传统真空脱脂虽然比空气快，仍需16-28小时，因为加热速率只有0.5-3°C/分钟。

这就轮到石墨毡出场了。

原文Figure 2，快速脱脂实况

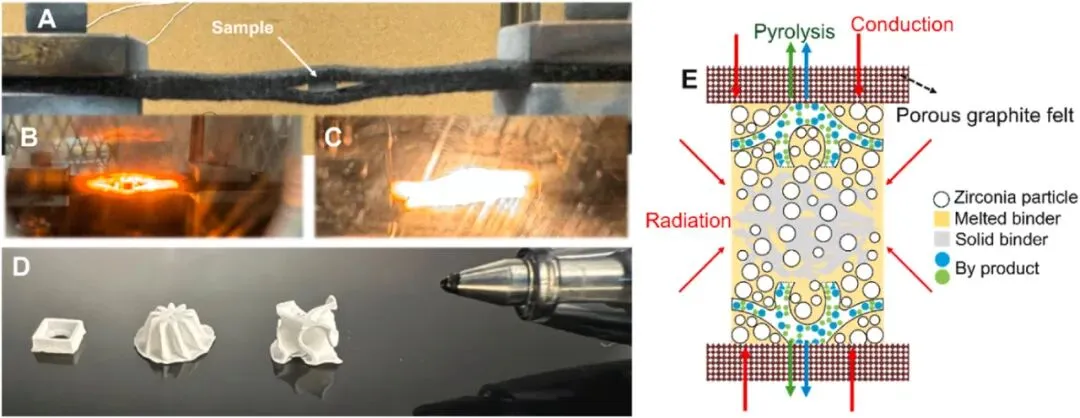

A图是室温装置，样品夹在石墨毡中；B图约1050°C时的发光；C图接近1400°C高温。

D图是烧结完成的复杂零件。

右侧示意图展示机理：多孔石墨毡通过传导和辐射快速加热，热解气体通过毡层孔隙在真空下迅速排出。

石墨毡（Graphite Felt，一种多孔碳材料）有三个独特优势：

热导率极高，实现30-90°C/秒的加热速率，比传统炉子快几十倍；

热质量小，升降温都快；

最关键的是多孔结构，真空下分解气体能快速通过毡层排出，不会在零件内积聚。

温度曲线设计值得收藏，115°C保温5分钟热均化，然后在185°C、315°C、405°C、535°C这几个树脂分解关键点各保温5-7.5分钟，最后快速升到1450°C烧结2.5分钟。

全程30分钟。

性能对比：速度快了但没降质量

关键问题来了：这么快，质量能保证吗？

研究团队做了详细对比。传统方法（CS）做对照，快速脱脂有两组：

UFTD-30是30分钟处理的黑色样品（真空下形成氧空位），UFTD是再在1100°C空气中处理20分钟恢复白色的样品。

原文Figure 6，物理性能

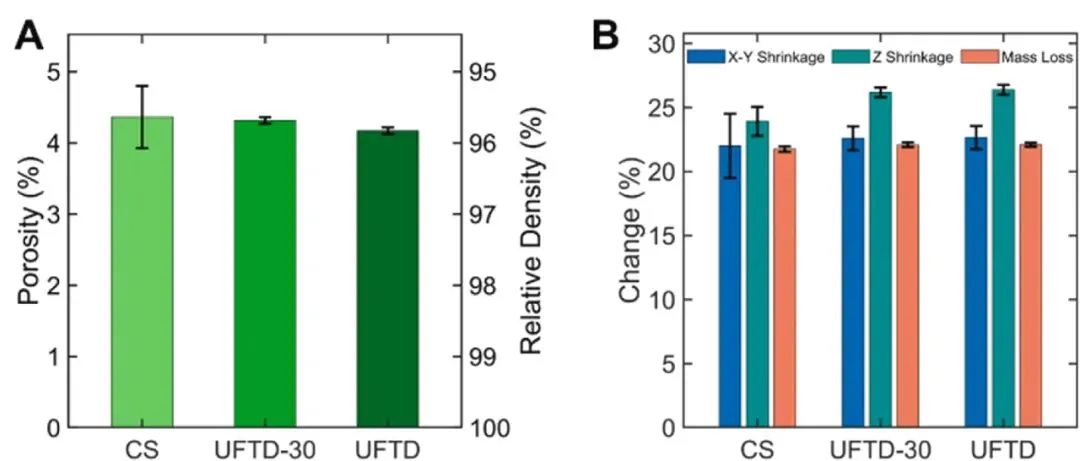

左图显示三种方法的孔隙率都在4.2-4.4%，相对密度都超95.6%。右图对比收缩率和质量损失，XY收缩22-23%，Z向23-26%，质量都减少22%。

数据证明快速脱脂实现了完全粘结剂去除和充分致密化。

密度几乎一样：传统方法相对密度95.6%、孔隙率4.4%，UFTD-30是95.7%和4.3%，UFTD是95.8%和4.2%。

质量都减少22%，说明树脂完全去除了。

机械性能呢？维氏硬度UFTD是14.8 GPa，UFTD-30是15.5 GPa，传统方法16.0 GPa。

快速脱脂略低3-7%，但统计上不显著。

原文Figure 11A，硬度与晶粒

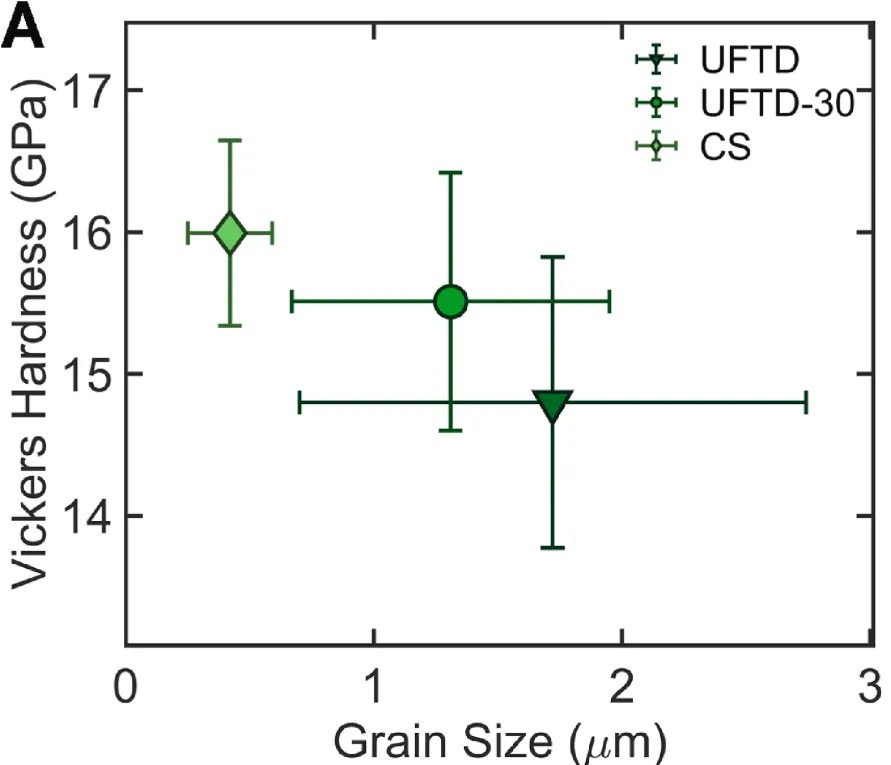

上图是硬度与晶粒尺寸关系图。

快速脱脂样品晶粒稍大：UFTD是1.7微米，UFTD-30是1.3微米，传统只有0.4微米。

这解释了硬度的细微差异，但都在氧化锆正常范围。

硬度略低的原因是晶粒稍大。

快速加热时，样品在500-1100°C中温区停留极短，颗粒重排来不及充分进行。

真空环境促进氧空位形成，增强晶界移动，导致晶粒优先长大而非致密化。

但这个差异意味着还有优化空间，但在某些实际应用中可接受，某些场景下大晶粒反而有利于韧性。

另外在晶体结构方面，XRD分析证实所有样品都完全转为四方相，没有单斜相残留，说明快速加热没影响相转变完整性。

3500倍的能耗优势

能耗节省很重要。

传统方法脱脂消耗100兆焦，总共357兆焦。UFTD-30脱脂只需27.9千焦，总共116.7千焦。

脱脂能耗降低3578倍，总能耗降低3060倍。

原文Figure 13，能耗对比

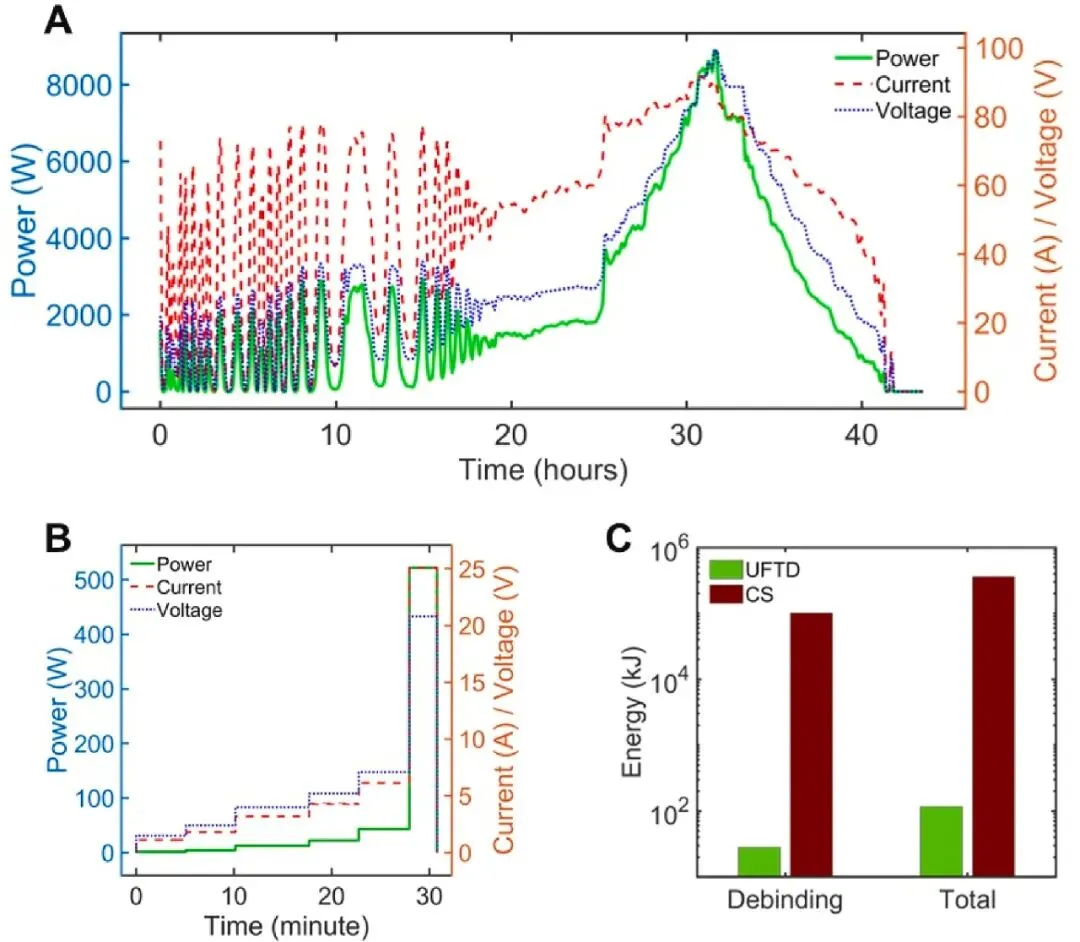

A图是传统炉44小时的功率曲线，漫长波动。B图显示UFTD-30仅30分钟，功率迅速上升后快速下降。

C图用对数坐标对比：传统方法总能耗357 MJ，UFTD仅116.7 kJ，差了3000多倍。

这不只是省电费。

在碳中和背景下，能耗降低3000倍的环保意义巨大。

低能耗还意味着可以用更小、更灵活的设备，降低了技术门槛。

商业化前景在哪？

AM易道认为这项技术的商业潜力不容小觑。

牙科市场最直接。氧化锆是牙冠、牙桥首选材料。如果能当天完成从扫描到烧结全流程，患者体验质变。

现在脱脂时间是最大瓶颈，这技术正好解决。

航空航天也有需求。陶瓷高温部件如涡轮叶片、热障涂层，快速原型和小批量很重要，30分钟脱脂能大幅加快研发迭代。

设备角度看也很关键，这技术对现有烧结设备兼容性还行。

不需全换设备，只需增加真空系统和石墨毡加热模块。

能耗优势也有商业吸引力。

3500倍降低不只省电费，还意味着设备可以做得更小、更便携。

而且节省的电费应该足以抵消增加真空系统带来的成本增加。

文章展示的技术边界在哪？

文章测试了8分钟、30分钟、140分钟三种时间。

8分钟样品出现明显裂纹，说明即使超快脱脂也需保证最低气体逸出时间。这个下限可能和零件尺寸、形状、壁厚有关。

颜色是个问题。快速脱脂后是黑色（真空下氧空位），虽然可后处理恢复白色，但增加了工序。工业部件可能不在乎，但牙科必须是白色。

研究团队提到可通过实时监测真空室压力动态调整温度。

树脂分解释放气体会导致压力波动，通过压力曲线可判断脱脂进程，实现更精确控制。

这是很有前景的方向。

AM易道认为，这技术对其他陶瓷材料的适用性值得探索。

文章用的是氧化锆，但氧化铝、碳化硅、氮化硅等能否用类似方法？

不同材料树脂分解行为有差异，温度曲线需重新优化，但基本原理或许相通。

改变游戏规则？

我们觉得这项技术解决的不只是工艺问题，而是生态问题。

陶瓷3D打印一直被认为不适合快速响应。

这种认知限制了应用场景和市场规模。快速脱脂的突破可能改变这个认知。

当陶瓷3D打印总周期从几天缩到几小时，应用范围会扩大。

这篇论文发表在《Ceramics International》，团队已提交美国临时专利。

从学术到产业还有段路，但方向清晰。

陶瓷3D打印的瓶颈正被一个个突破，期待这个赛道的春天更早到来。
