为什么蒸发器做得越大，效率反而越低。

对于3D打印从业者来说，这个问题可能听起来有些陌生。

先简单科普一下：

太阳能蒸发器就是利用太阳光照射，将海水中的水分蒸发出来，然后收集冷凝水获得淡水的设备。

它的核心是一块多孔材料，既要吸收太阳光产生热量，又要让水蒸气顺利扩散出去。

这个问题听起来不起眼，但实际上是阻碍太阳能淡化技术从实验室走向实用化的最大障碍之一。

传统蒸发器，每小时每平方米能产生2.5公斤淡水，效率高达90%。

但当你把它放大到米级尺寸时，效率可能直接掉到50%以下。这就是所谓的尺寸效应陷阱。

蒸发器的工作原理与技术难题

要理解这项3D打印技术的突破意义，我们先得搞明白太阳能蒸发器是怎么工作的。

简单来说，蒸发器就像一块智能海绵。它漂浮在海水表面，底部通过毛细作用不断吸水，顶部吸收阳光加热，中间的多孔结构让产生的水蒸气扩散到空气中。

这个过程看似简单，但要做好却极其困难。

材料既要有良好的光热转换能力，又要有合适的孔隙结构来平衡水分输送和蒸气扩散。

更关键的是，还得保证良好的热绝缘性能，避免热量向下传导到海水中造成浪费。

传统的蒸发器多采用微米级的多孔结构，这样的设计在小尺寸下表现不错。

但随着尺寸增大，一个隐蔽的技术问题开始凸显：蒸气扩散阻力急剧增加。

问题的根源：边界层厚度这个隐形杀手

AM易道认为，要理解这项突破的价值，首先得搞清楚问题出在哪里。

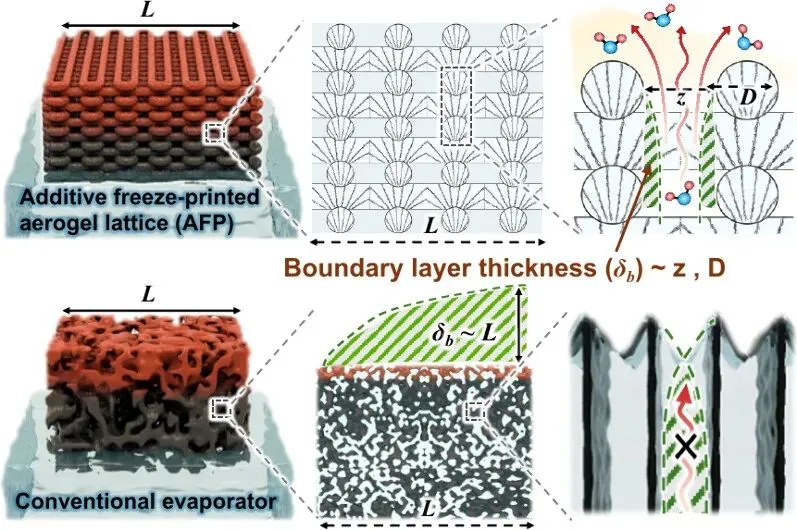

当水蒸气在微孔结构中扩散时，会在孔壁表面形成一层很薄的边界层，就像空气在物体表面形成的附面层一样。

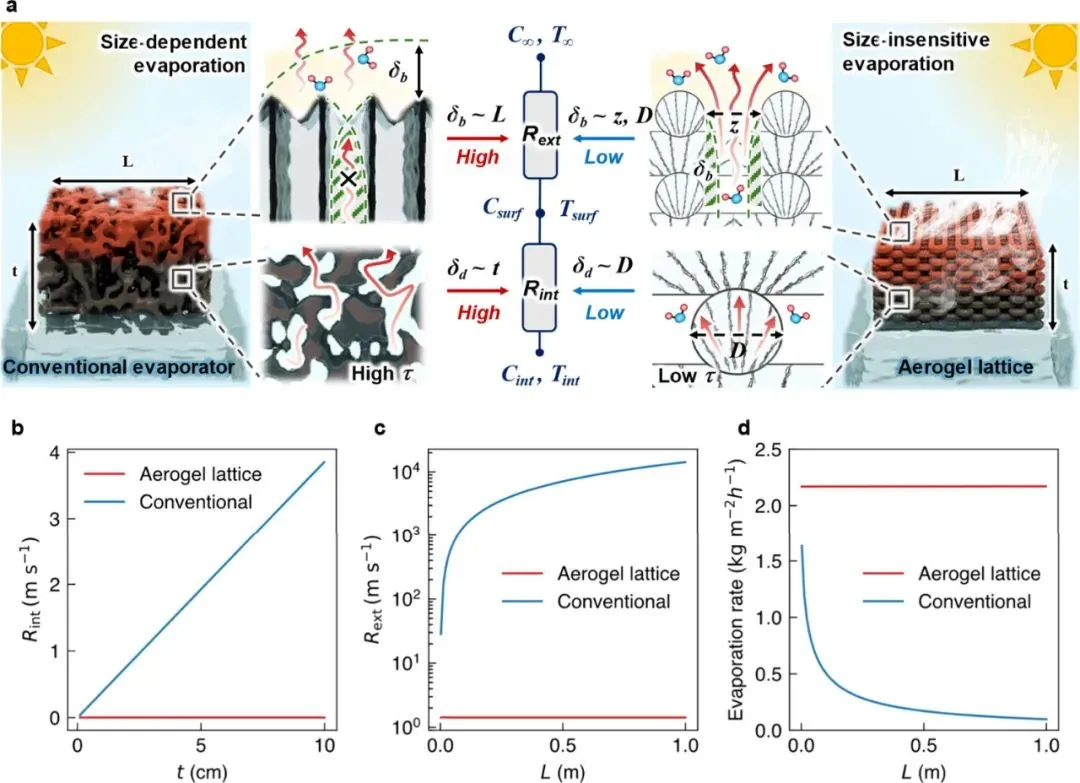

传统蒸发器的致命问题在于：这个边界层厚度会随着设备整体尺寸增大而增加（如图1所示的理论分析）。

当设备从几厘米放大到几十厘米时，边界层变厚，蒸气扩散变得越来越困难，就像给蒸气扩散加了一层越来越厚的阻挡层。

增材冷冻打印：技术细节深度解析

这里就是这项研究最精彩的部分了。

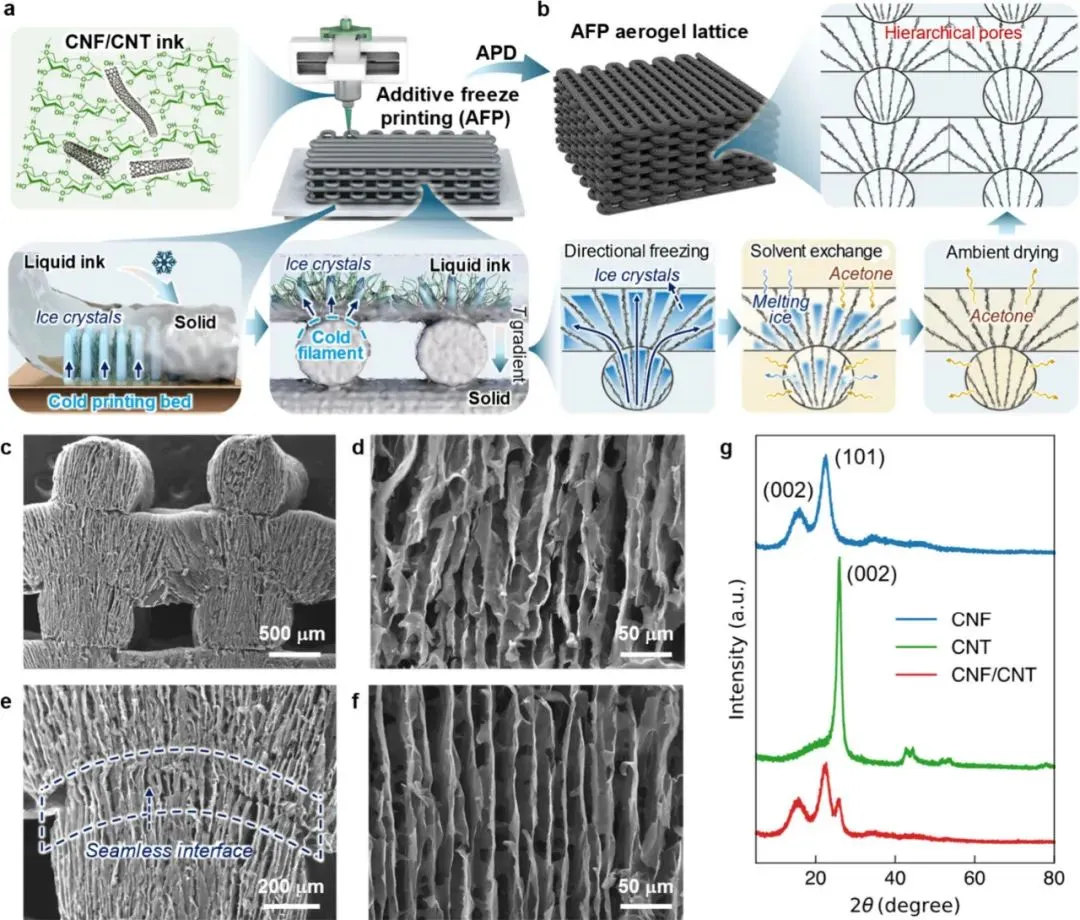

研究团队开发的增材冷冻打印（AFP）技术，本质上是我们熟悉的挤出打印与冷冻工艺的创新结合（图2展示了完整制备流程）。

墨水配方的精心设计

墨水配方他们使用的是纤维素纳米纤维（CNF）和碳纳米管（CNT）的水性悬浮液。

CNF的作用是提供结构支撑和流变特性调节，让墨水既能顺利挤出，又能在沉积后保持形状。

CNT则负责光热转换，在太阳光照射下产生热量。

这个配方的关键在于平衡。CNT含量太少，光吸收不够；

太多，又会影响墨水的流变性能和结构稳定性。研究团队通过大量实验优化，最终找到了最佳的CNF/CNT比例。

冷冻打印工艺的技巧

打印工艺方面有几个关键技术点。打印床温度控制在-20°C。这个温度不是随便设定的，太高墨水冻结不充分，太低则可能影响层间结合。

-20°C正好能保证墨水快速冻结，同时为定向冰晶生长提供合适的温度梯度。

由于墨水粘度会随温度变化，挤出压力和速度都需要相应调整。研究中使用的是改装过的商用3D打印机，配备了加热挤出头和冷却打印床系统。

最有趣的是分层冻结机制。当新一层墨水沉积到已冻结的前一层上时，会发生部分融化和重新冻结。

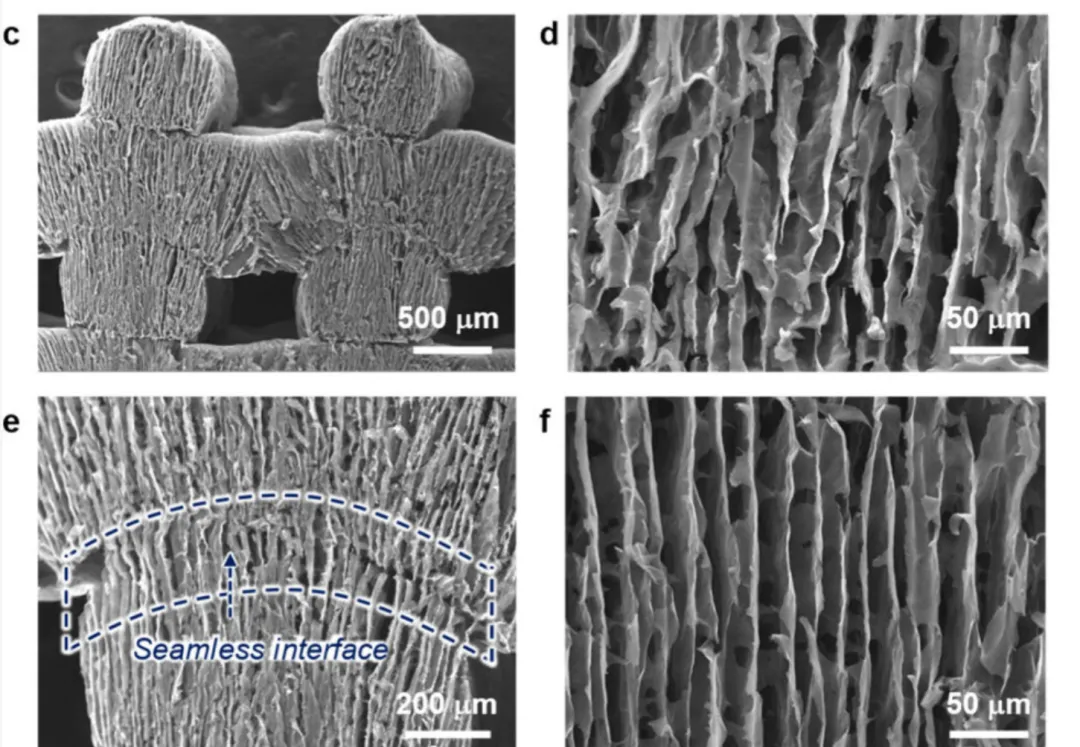

这个过程不但实现了良好的层间结合，还在每一层内部形成了垂直排列的冰晶结构。

这个过程很有意思：墨水一接触冷床就立即冻结，保持了挤出丝材的圆形截面不塌陷。

更关键的是，冷床充当冷源促进定向冰晶生长，在冰晶之间形成垂直排列的纤维素/碳纳米管壁结构。

最终得到的气凝胶具有独特的分层多孔结构：

宏观上是3D打印的丝材阵列，丝材间有毫米级的大孔道；

微观上每根丝材内部都有垂直排列的微米级通道。

这种设计让蒸气可以通过丝材间的大孔道直接扩散，而不用像传统结构那样只能从顶部表面逃逸。

数据验证：尺寸不敏感

实验结果确实令人印象深刻。

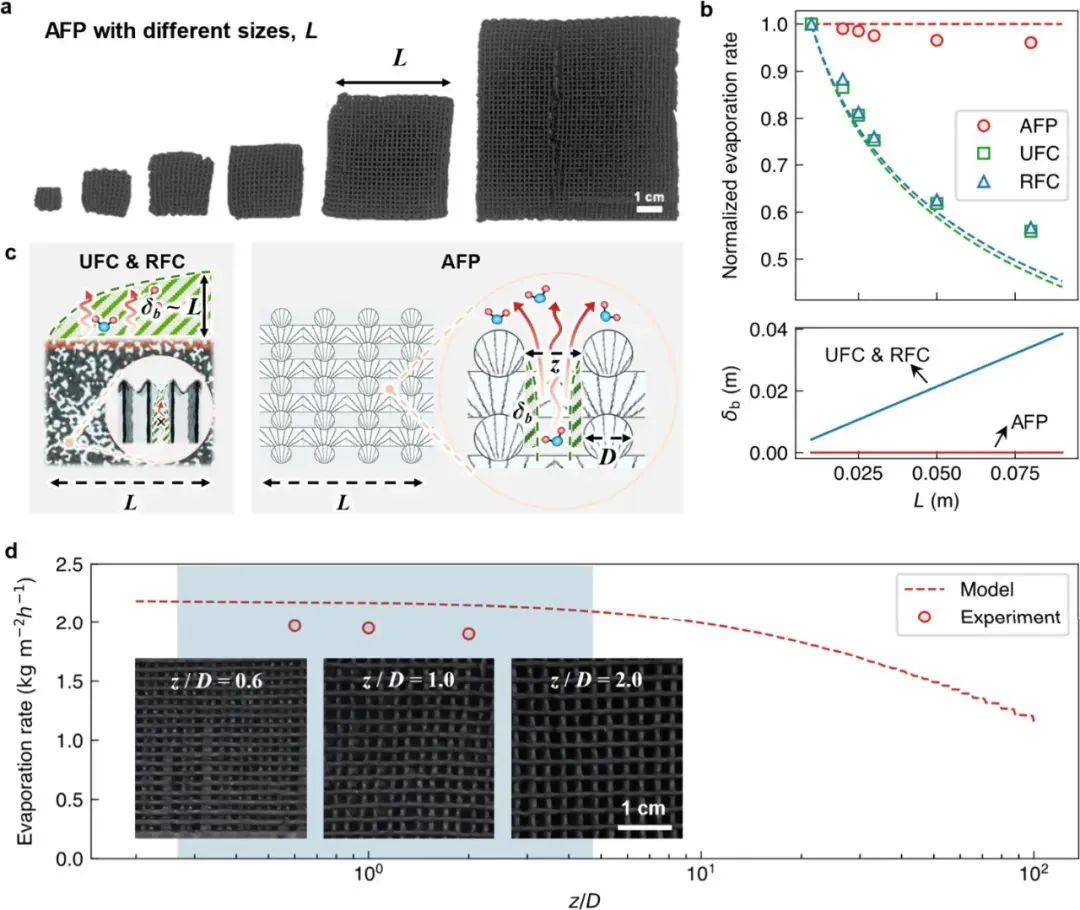

图3的对比数据显示，当设备尺寸从1厘米增加到8厘米时，传统方法制备的气凝胶蒸发率下降超过40%，而AFP气凝胶的蒸发率变化不到5%，始终保持在2公斤每平方米每小时以上。

更重要的是能效表现。

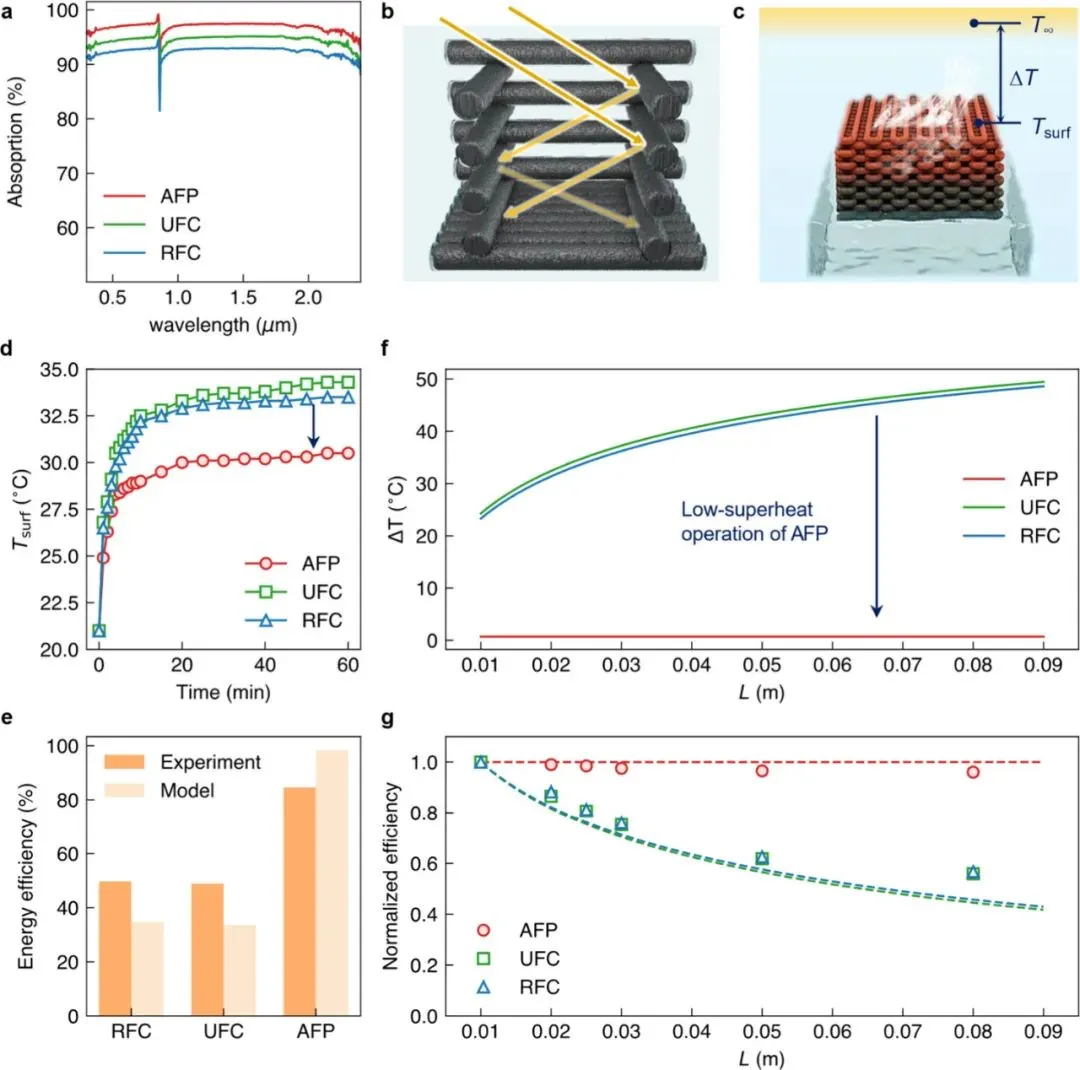

图4的数据表明，在8厘米尺寸下，AFP气凝胶的太阳能转换效率达到84.6%，而传统方法只有50%左右。

这种差异在实际应用直接关系到系统的经济可行性。

从技术角度分析，AFP气凝胶之所以能实现尺寸不敏感性，关键在于其独特的分层结构将边界层厚度限制在丝材的微观尺度上，而不是设备的宏观尺度上。

这样一来，无论设备做多大，边界层厚度都保持在可控范围内。

实用化验证，从实验室到户外

光有实验室数据还不够，研究团队还进行了实际的户外海水淡化测试。

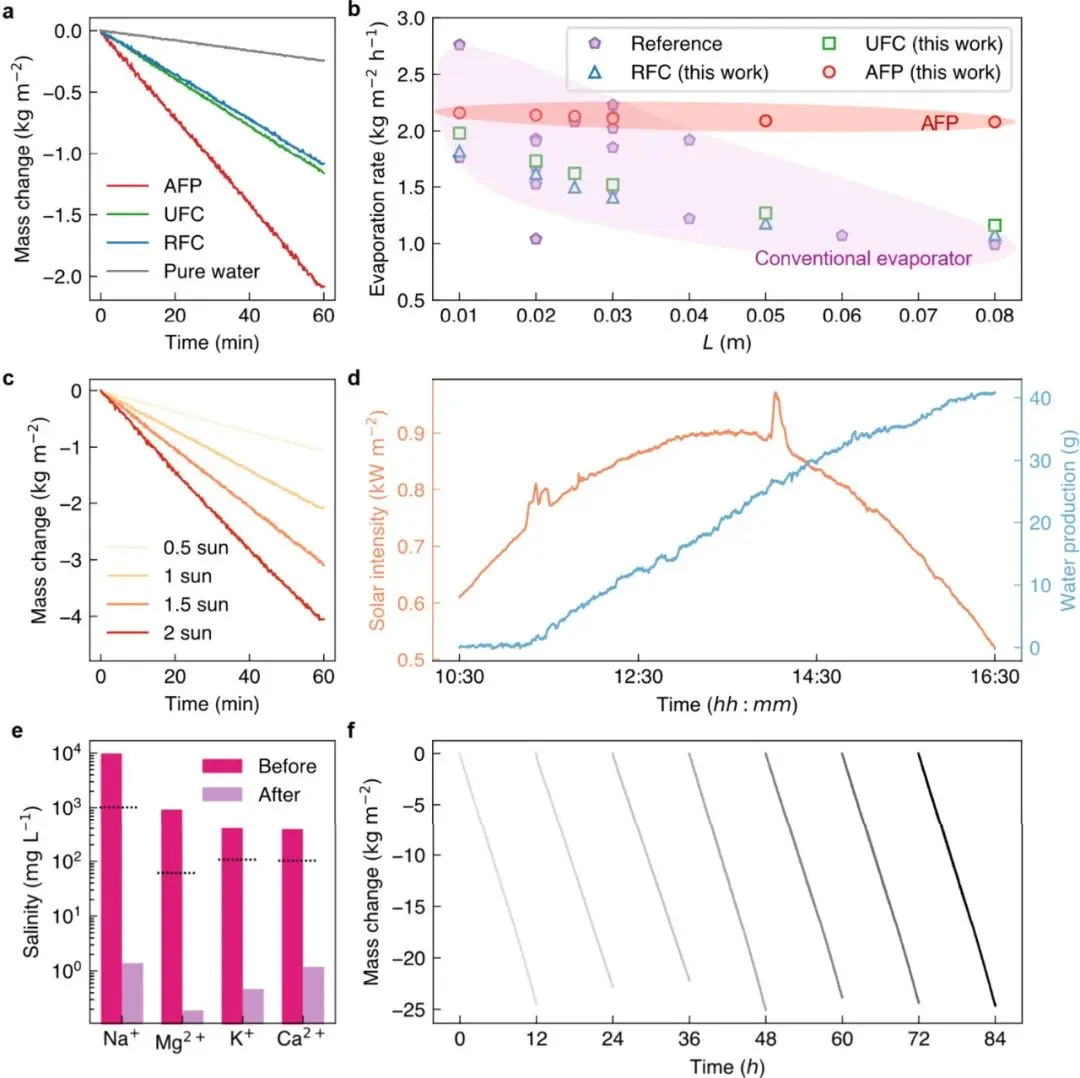

图5展示了完整的性能评估，包括不同光照强度下的蒸发性能和长期稳定性测试。

他们在香港进行了6小时的太阳能淡化实验，平均太阳辐射强度约0.8千瓦每平方米，累计产淡水41克，平均产水率1.07公斤每平方米每小时。

考虑到当天并非理想的光照条件，这个成绩相当不错。

水质检测显示，处理后的淡水中各种离子浓度降低了2-3个数量级，完全达到饮用水标准。

更重要的是，系统连续工作7天保持稳定性能，证明了技术的实用性。

写在最后

AM易道最直接的感受是工艺创新的巨大价值。

本文AFP技术本质上就是把挤出3D打印机加了个冷冻床，这个看似简单的改动却解决了难题。

这项工作展示了如何让打印过程同时控制宏观几何和微观结构，这对我们意味着需要更多考虑材料在微观层面的性能需求，而不仅仅是能打印出什么形状。

更深层的启示是应用导向的开发理念。

这个项目从海水淡化的实际问题出发，倒推技术方案，而不是为了展示3D打印技术有多厉害。

海水淡化等清洁能源应用也指出了一个新兴市场方向。

随着全球水资源短缺问题加剧，相关3D打印应用可能会快速增长。

此文章DOI：10.1021/acsenergylett.5c01233

寻找AM易道兼职编辑，5年以上3D打印行业经验，不限专业领域，收入模式零活。期待与有深度思考能力、文字能力和创作兴趣的小伙伴合作，共同打造优质内容。有意者请加yihanzhong投递简历。
