3D打印宝藏免费实用工具分享：STL转STP！

做3D打印的读者，电脑里都攒着一堆STL文件，网上下载的，客户发来的，扫描仪拟合出来的。

3D打印没问题。

但凡要是想把孔改大一点、底板加厚两毫米、再加一只安装耳，麻烦就来了。

STL里只有无穷无尽的三角形，没有一个面可以修改拖动。

CAD软件打开它，看到的是几百、几万片贴在一起的碎片，拖不动，也改不了。

我们之前开发的格式转换小工具并不涉及STL转STP。

但今天我们上线了一个更硬核的工具，STL转STP，名为升阶（Ascender）。

浏览器里的 STL → STEP

这块板上的孔，能改大吗？

网上下载的 STL 平板：288 个三角形，没有「孔」。

Ø8 圆柱面：能。它现在是一个真正的圆柱面。

拖进浏览器，0.3 秒，变成 7 个面的 STEP；孔径、板厚、长宽，在 CAD 里拖一下就改；文件从头到尾不离开你的电脑。

升阶（STLSTPAscender）的开发思路核心是把STL重新拼成一个封闭的STEP实体，拖进SolidWorks、Fusion、FreeCAD就能改。

它由我们自己开发，工具地址是：

https://amyidao.com/h5/stlstpascender/index

全程在浏览器里运行，不装软件，不需注册，文件从头到尾不离开你的电脑。

甚至我们这次把多孔易变器的激活码机制都去掉了。

下面从最简单的零件开始，一路测试到最难的那只小船。

每一步都是真实的界面和真实的数字，做不到的地方也如是记录。

简单的测试结论是，对于曲面组合较为简单的STL，拟合效果极佳，对于复杂模型，仍然需要去调试一些参数，并且需要去专业软件做全面修复。

对于绝大多数需要改图的机械零件场景来说，我们认为此工具实用价值挺不错的。

图注：重建完成后的整个界面。左边是文件、单位和重建设置，中间是结果（一种颜色一个面），右边是导出面板：结果等级、覆盖率、偏差、识别出的孔径和检查项。

图源：升阶 STLSTPAscender 界面截图（AM易道）

第一问：拟合一块带孔的平板，要多久？

打开网页，把STL拖进左上角的虚线框。这块60×40×6的平板有288个三角形，中间一个孔。

点重建，仅需0.3秒，出来7个面：6个平面加1个圆柱面。

导出面板是绿色的已验证的解析实体。

输入和输出尺寸并排写着：60/60 × 40/40 × 6/6 mm；孔：Ø8。

体积和网格差0.004%。

点「下载 STEP」，在CAD里打开，轻松修改。

这就是这个工具最核心的用途，把一堆STL的三角面片，拟合成一个能改的STP零件。

图注：打开页面：把 STL 拖进虚线框，或点击选择。右上角切换中英文和深浅色主题。

图源：升阶 STLSTPAscender 界面截图（AM易道）

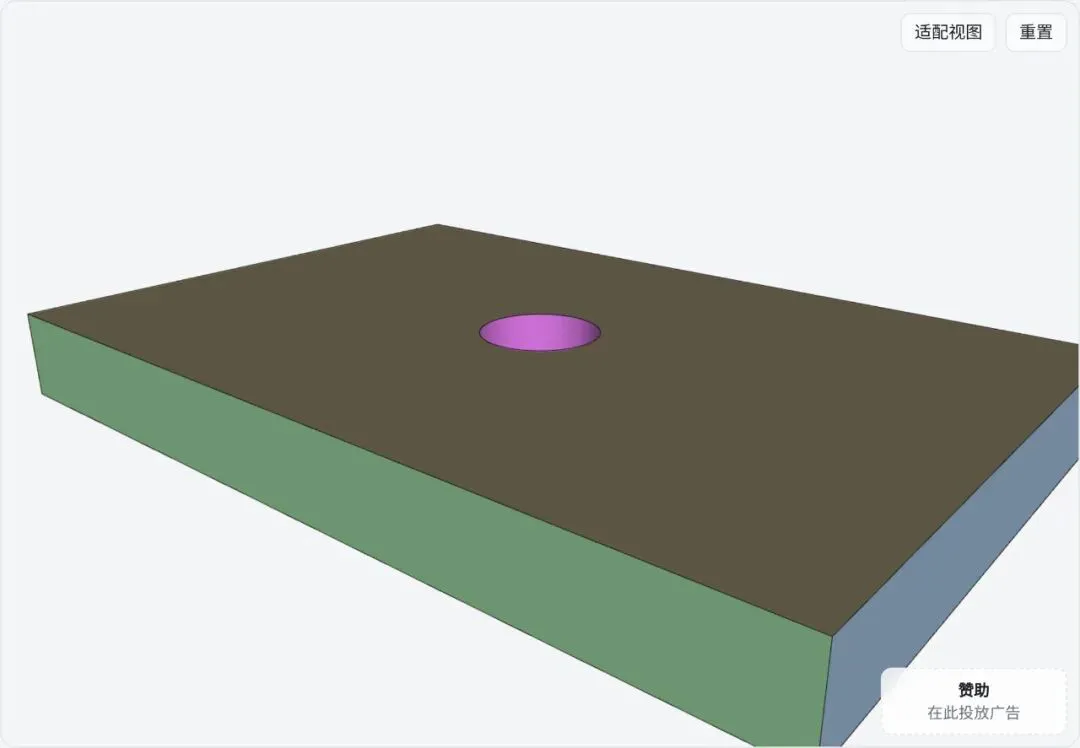

图注：平板重建结果近看：6 个平面各一种颜色，中间的孔是一个圆柱面，黑线是面与面之间的边。

图源：升阶 STLSTPAscender 界面截图（AM易道）

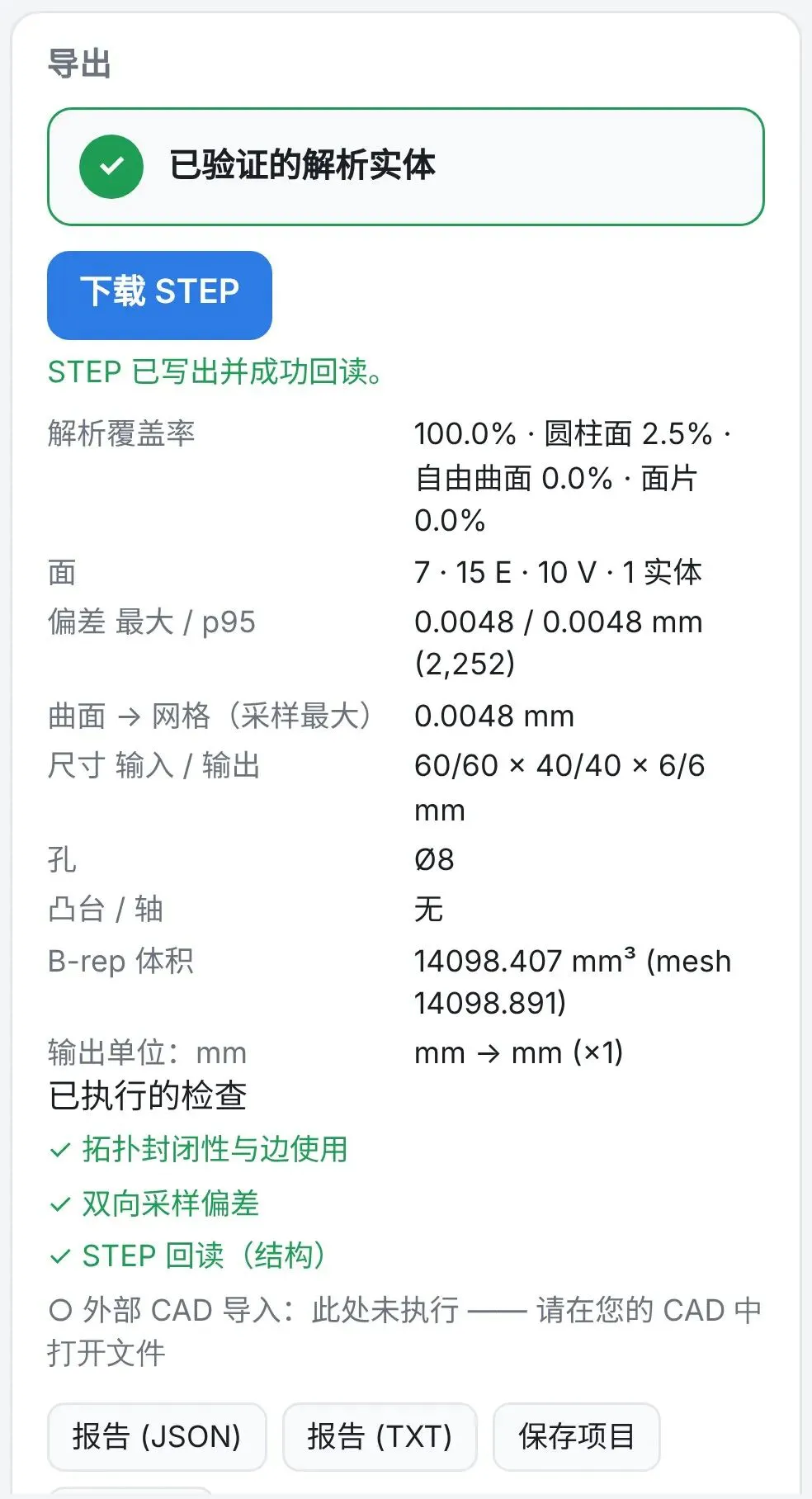

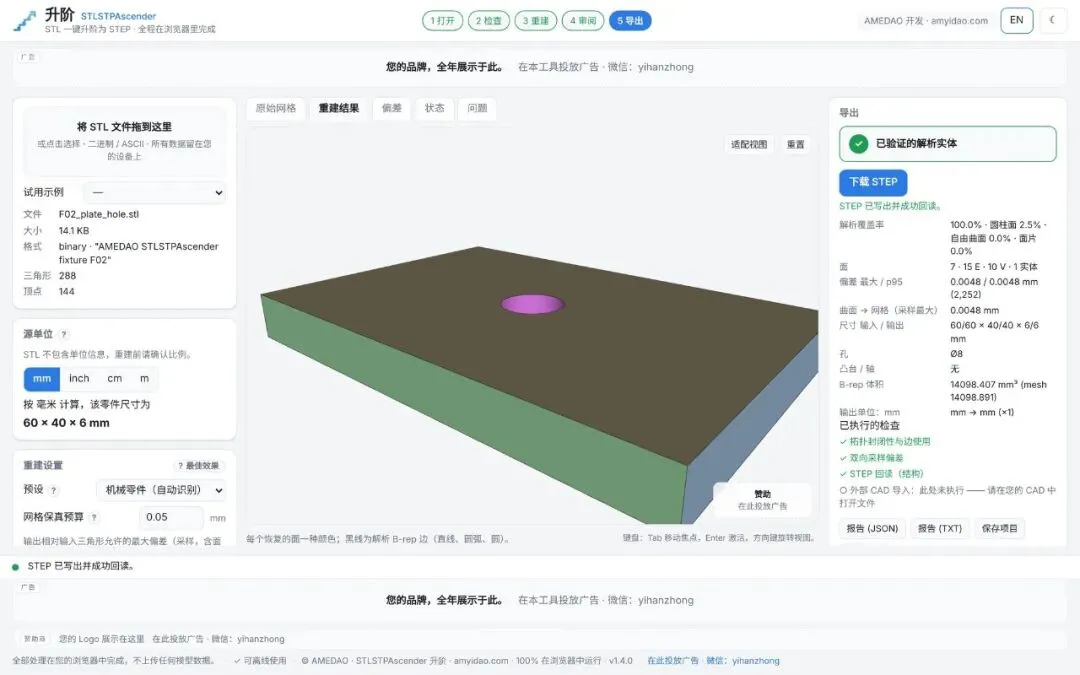

图注：导出面板：绿色「已验证的解析实体」，尺寸输入 / 输出一一对应，孔 Ø8，下面是三项检查。

图源：升阶 STLSTPAscender 界面截图（AM易道）

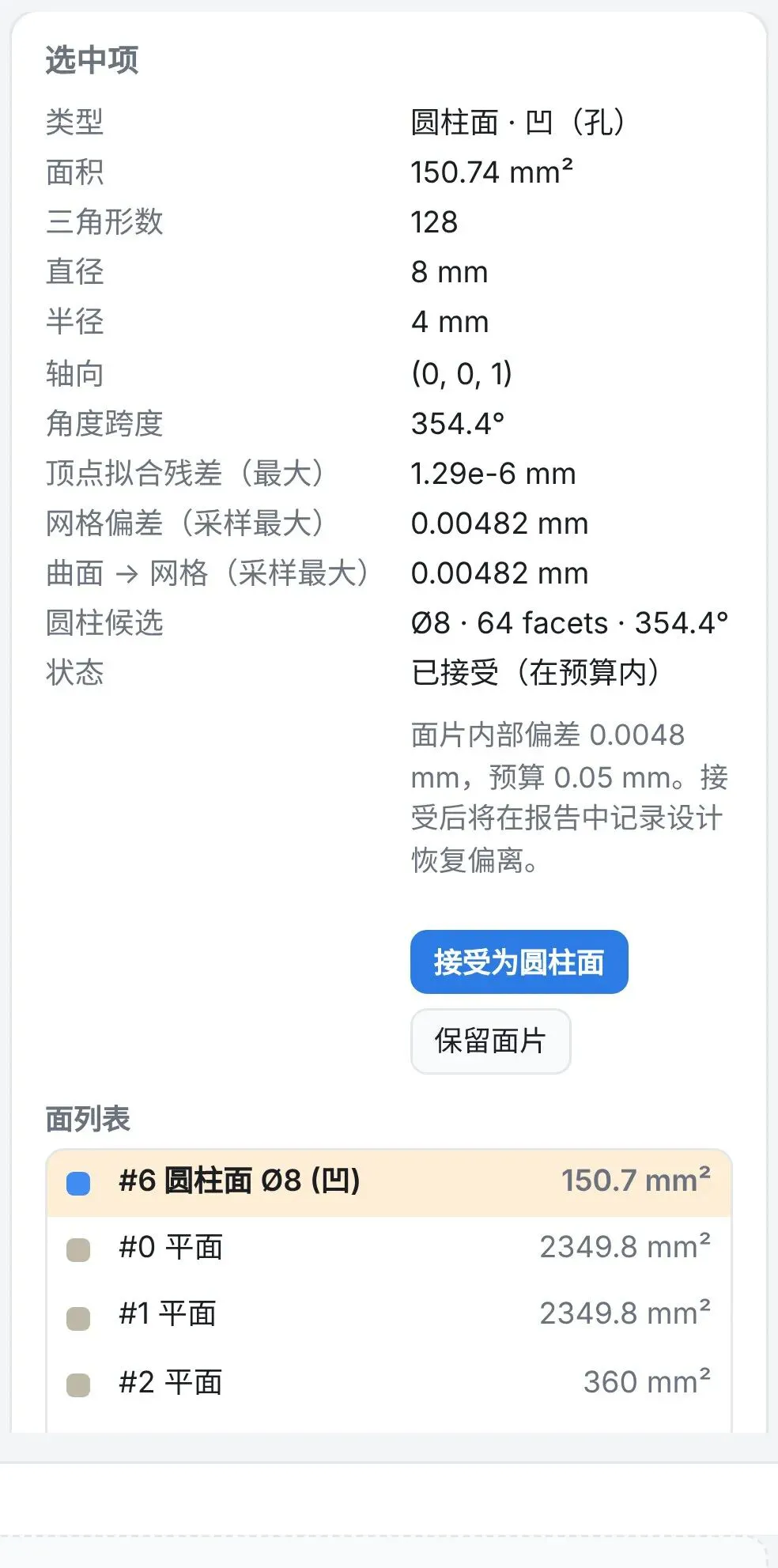

图注：点选那个孔：类型圆柱面，直径 8 mm，网格偏差 0.005 mm，状态「已接受（在预算内）」。

图源：升阶 STLSTPAscender 界面截图（AM易道）

第二问：它到底做了什么？

1. 1 / 5 · 拖进来就行。打开 STL，拖到这里，或点击选择。二进制或 ASCII 的 STL 都认，文件只在你的浏览器里打开，不会上传到任何服务器。

2. 2 / 5 · 先体检，再确认单位。三角形 288，开放边 0，非流形边 0，T 形连接 0，60 × 40 × 6 mm。数三角形，找开放边和非流形边，顺手修好 T 形连接和微小边。STL 没有单位，你来确认 mm 还是 inch。

3. 3 / 5 · 把三角形认回面。先认平面，再认圆柱面、锥面、球面和环面，剩下的光滑区域贴上双三次曲面片。每个面都要守住 0.05 mm 的预算。

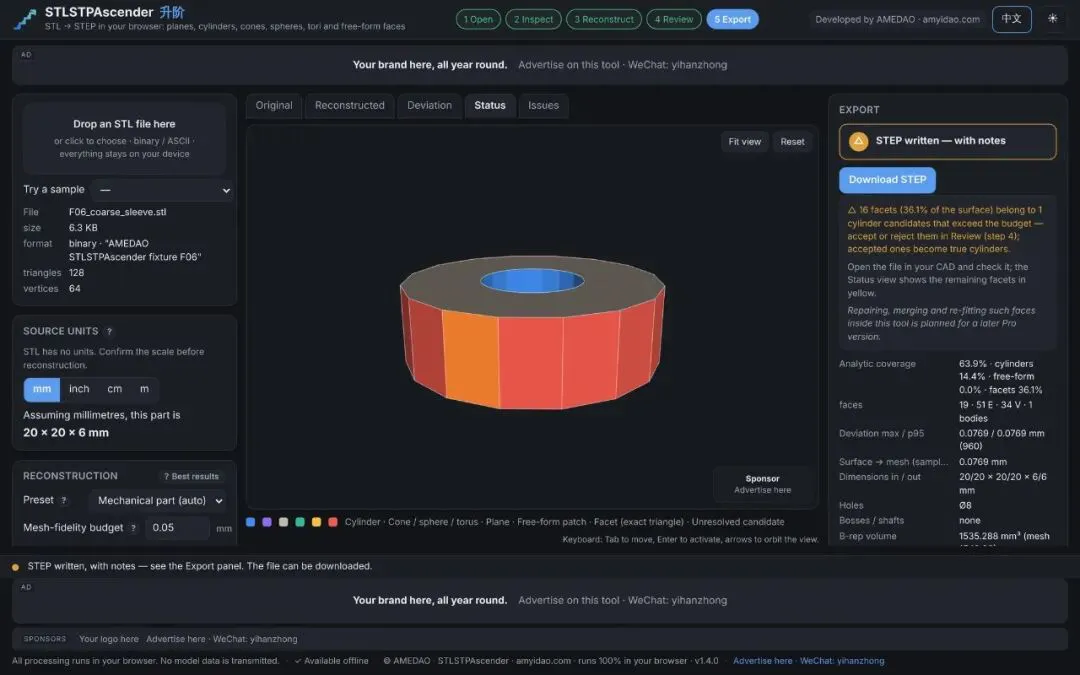

4. 4 / 5 · 超预算的，由你来定。16 边形的「圆」：接受为圆柱面，或保留面片。粗糙网格上的圆孔会被标红，每个决定都写进报告，可撤销。

5. 5 / 5 · 写出 STEP，再读一遍。7 个面 · 绿色「已验证」 · 可下载。AP214 或 AP242 任选。写完做结构回读，分绿橙红三档，哪一档都能下载，差在哪写明白。

我们设计了五个关键步骤：打开、检查、重建、审阅、导出。

重建这一步认平面、认圆柱面和其他回转面，目前包括了孔、凸台、圆角、锥面、球面、环面。

贯穿全程的拟合程度我们定义为网格保真预算，默认0.05mm。

这个数值设置越低拟合越逼真，但面片会越多，反之拟合效果越好，但偏差会越大。

打个比方：STL像一张像素照片，放大就是马赛克；STEP像矢量图，线是线，圆是圆。

把照片变成矢量图，靠是重新描一遍，描得准不准，得有个标准。

标准越严，扫描成功率越低；标准越低，扫描成功率越高，但精准度会略微降低

第三问：带圆角、沉孔、键槽的零件表现如何？

一块安装板，四角R6圆角，四个Ø6的安装孔，中间一个Ø20的孔。

1580 个三角形，拟合出来15个面，0.4 秒，检查过关，显示绿色。

五个孔径一个不差，四个圆角也是真正的圆柱面，在CAD里能直接改半径。

另外一块200*120的多孔板，30个Ø10的孔，31380个三角形。

用时仅1.4 秒，40 个面，6 个平面加34个圆柱面，30孔一个不漏拟合成功，最大偏差 0.0006mm。

这种零件如果在CAD里从头画也得十来分钟。

再看键槽轴8个面，沉孔零件9个面。

这类机械件是日常用得最多的：改孔位、改孔径、加长一段、换个螺纹规格，网上下载的零件通过这个工具可以就此变成你自己的CAD文件。

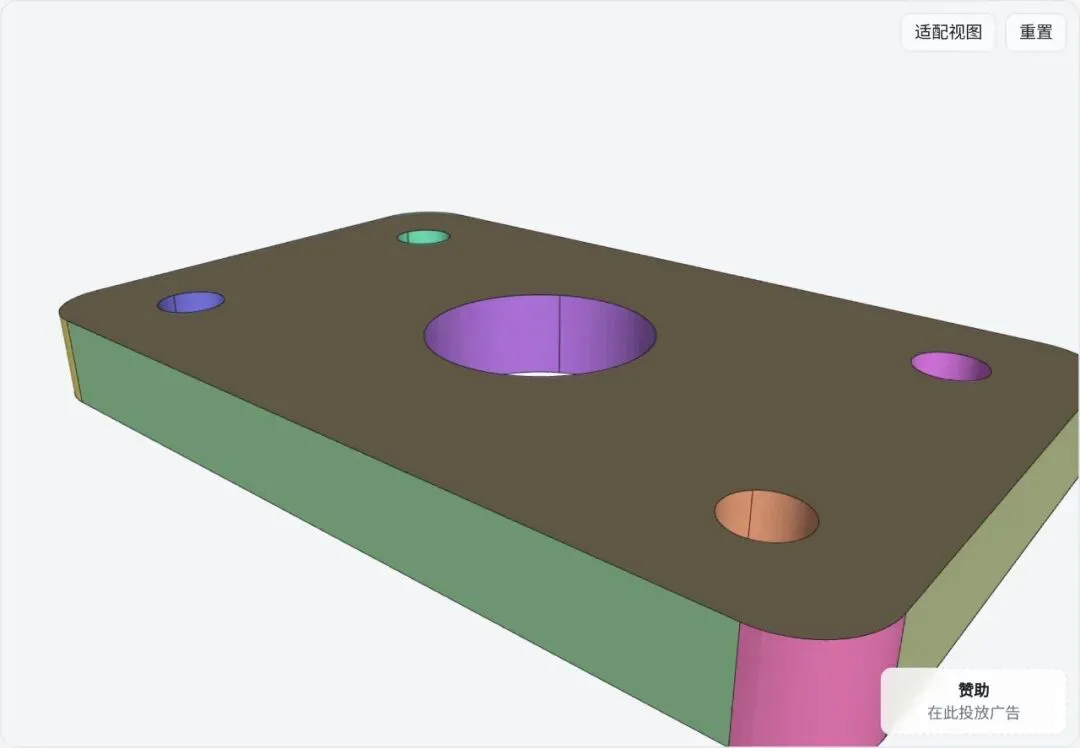

图注：安装板：15个面。四角圆角是四个圆柱面，四个Ø6孔和中间Ø20孔各是一个圆柱面，上下两面和四个侧面是平面。

图源：升阶 STLSTPAscender 界面截图（AM易道）

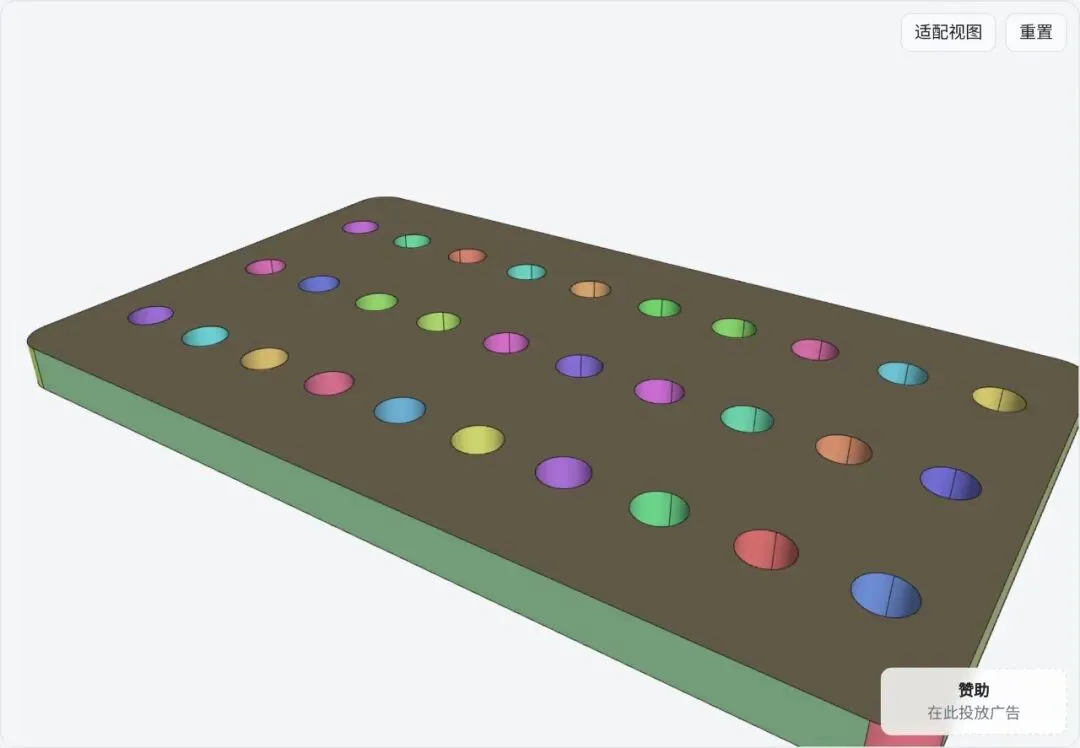

图注：多孔板：31380个三角形变成40个面，30个Ø10的孔一个不漏。

图源：升阶 STLSTPAscender 界面截图（AM易道）

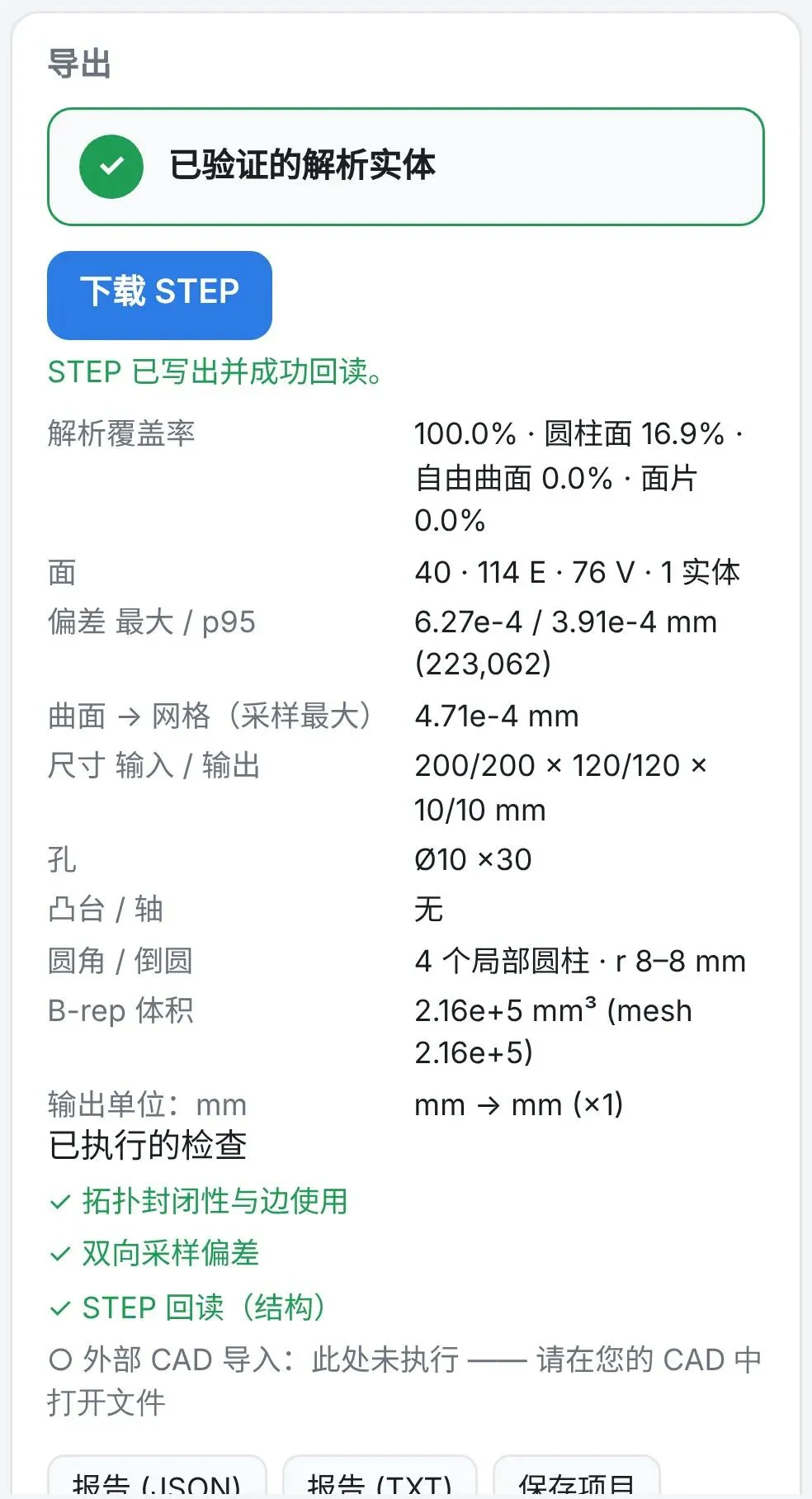

图注：多孔板的导出面板：绿色，尺寸 200/200×120/120×10/10，孔Ø10 ×30，圆角4 处。

图源：升阶 STLSTPAscender 界面截图（AM易道）

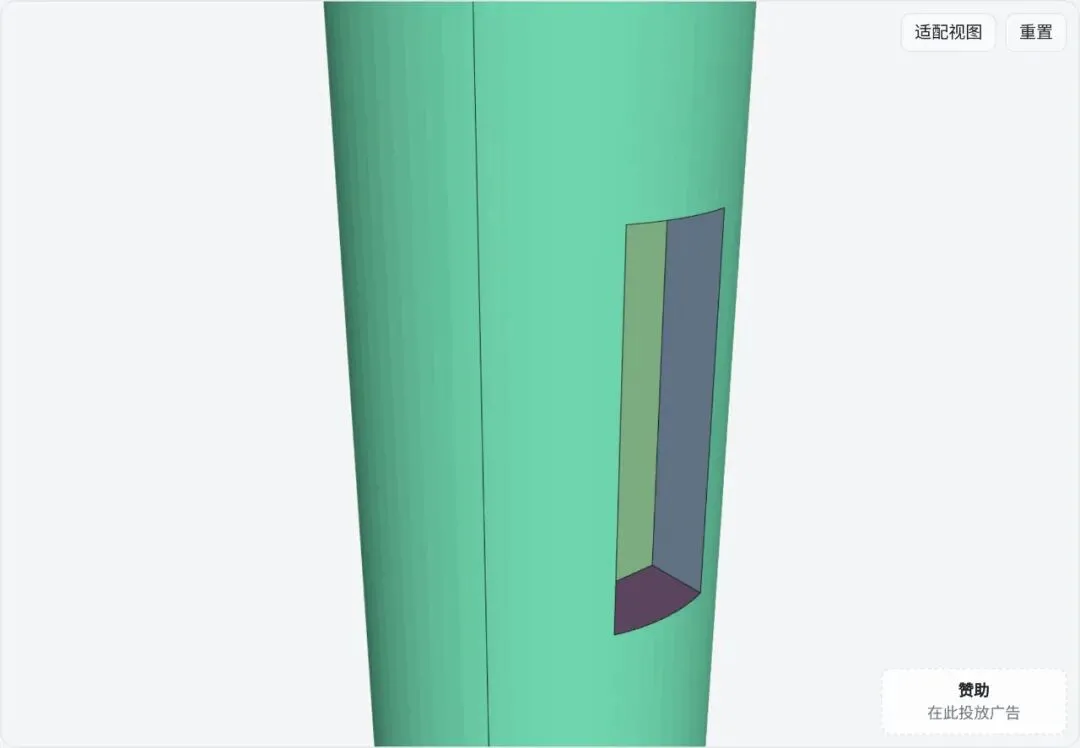

图注：键槽轴：一个圆柱面加七个平面，轴上的黑线是圆柱面的接缝。

图源：升阶 STLSTPAscender 界面截图（AM易道）

第四问：倒角、圆根、圆角交汇的角落能否转换？

锥面、球面、环面这个拟合难度比较大，我们也加了进去试图拟合。

试一个法兰轴套：4194个三角形的STL，尝试转换。

仅1.7 秒。

结果是16个面，一个不多，一个不少。

包含7个平面、6个圆柱面、2个锥面、1个环面。

原始 CAD 模型也正好是16个面；体积24940mm³，和原始模型一样。

再看圆角交汇的角落。

一块四周倒了R2圆角的支架，1200个三角形。

三条圆角在角上碰头，那里本来是一小块球面。

工具认出了8个R2球面，12条圆角在角上干净地收口，31个面拟合成功。

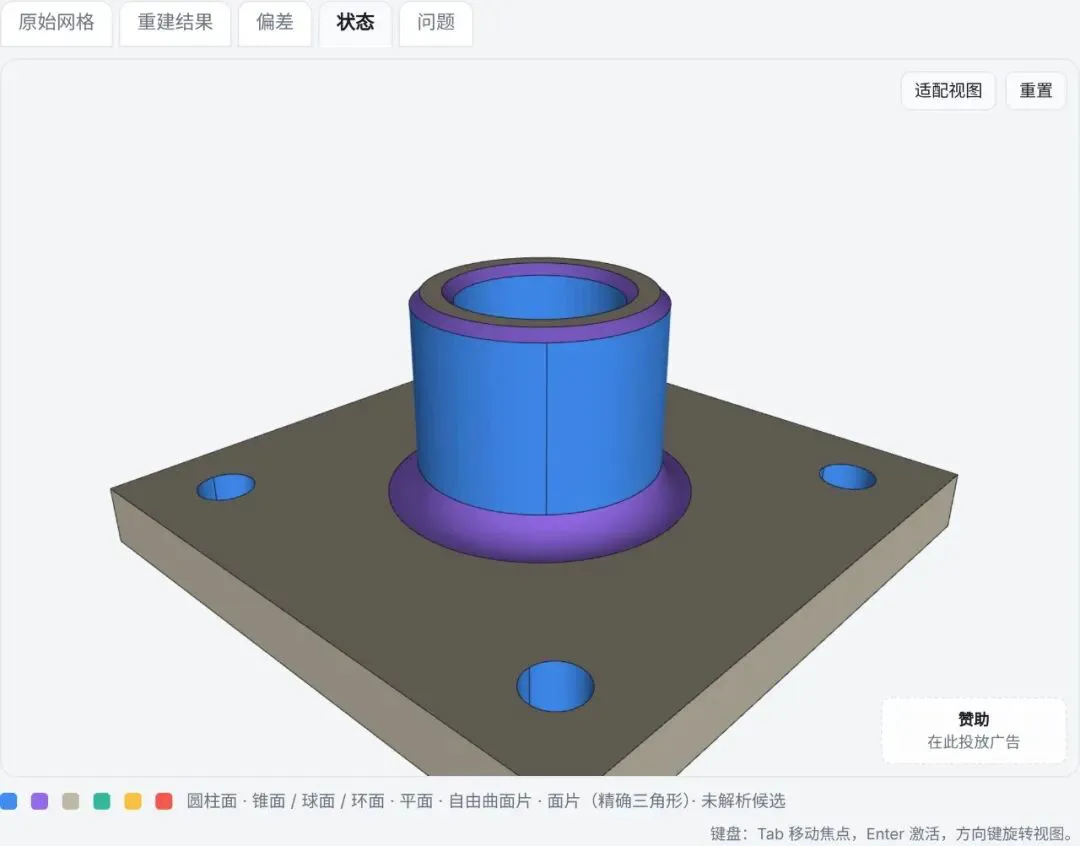

图注：法兰轴套的状态视图：紫色是锥面、球面、环面——根部圆角是一个环面，凸台顶上的两处倒角是两个锥面；蓝色是圆柱面，灰色是平面。

图源：升阶 STLSTPAscender 界面截图（AM易道）

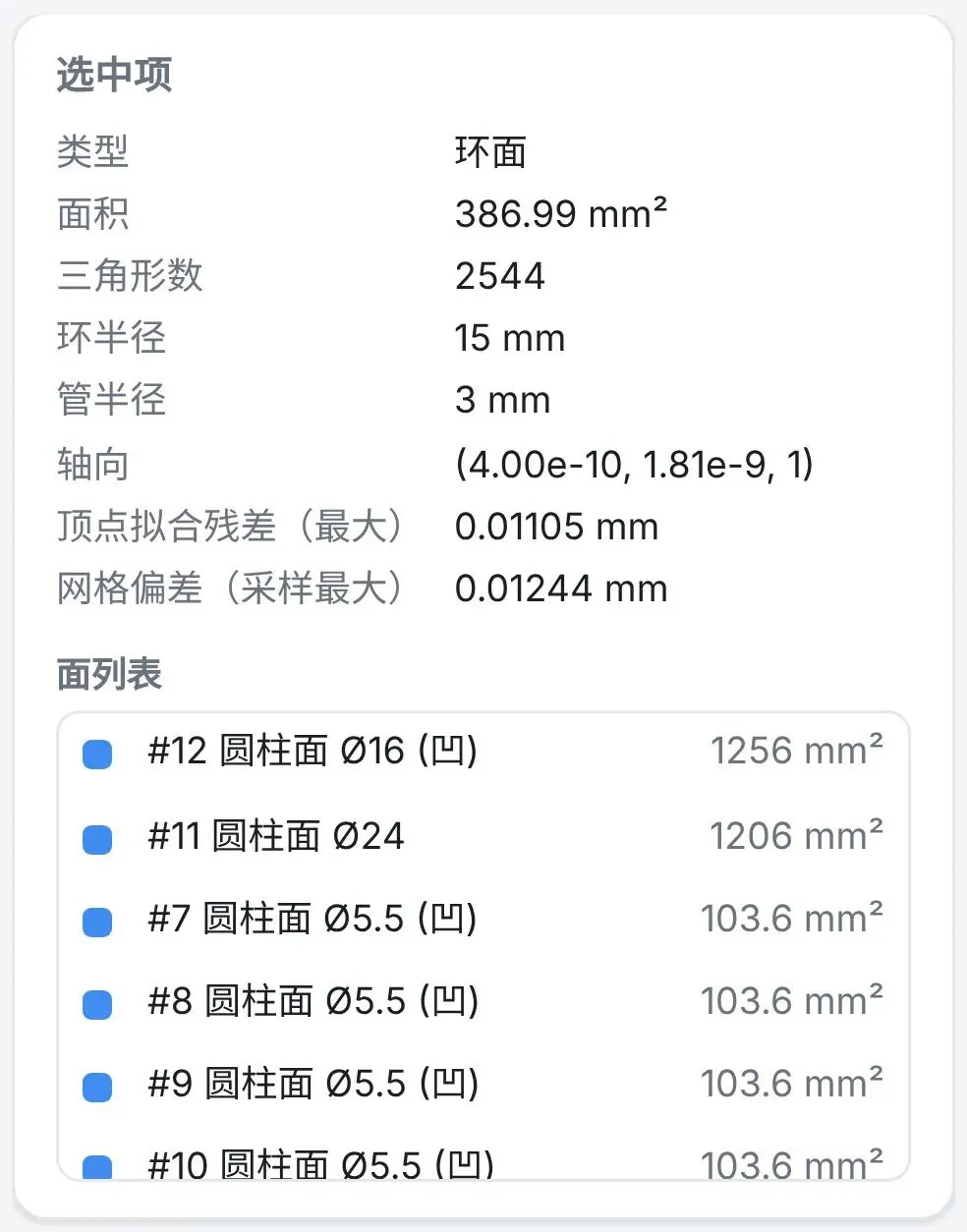

图注：点选根部圆角：类型环面，环半径 15 mm，管半径 3 mm。在 CAD 里，它就是一个能直接改半径的圆角面。

图源：升阶 STLSTPAscender 界面截图（AM易道）

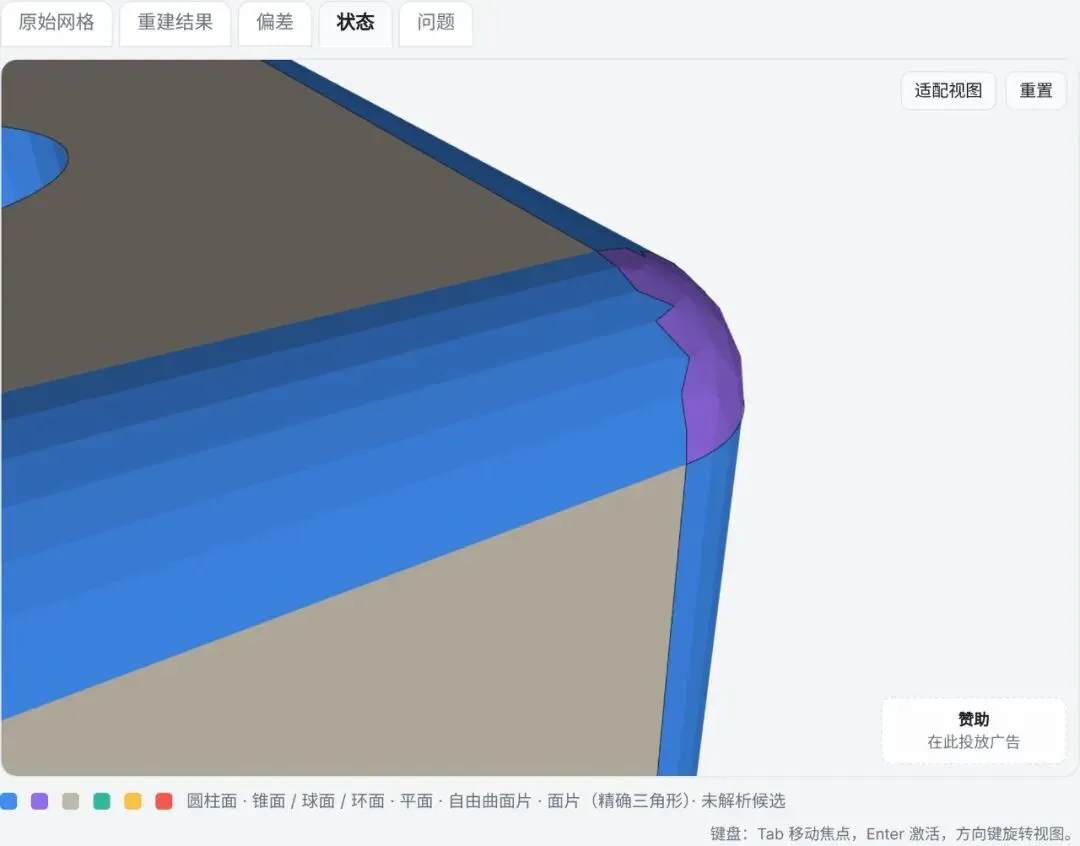

图注：支架的一个角放大看：蓝色是三条 R2 圆角（圆柱面），紫色是它们交汇处的球面。

图源：升阶 STLSTPAscender 界面截图（AM易道）

第五问：齿轮、旋钮这些带曲面的表现如何？

齿轮：24个齿、Ø16的轴孔、一个轮毂，806个三角形。

转换拟合用时0.3 秒，101个面，齿面是平面，轴孔和轮毂外圆是圆柱面，齿根的小过渡是曲面片。

转换成功，显示绿色已验证的实体（解析面 + 自由曲面片）。

再看旋钮。

一段带竖纹的柱身、一个球形顶、一圈环形凸棱。

用时1.9 秒，112个面。

这个网格比较粗，在默认0.05mm的容差预算下，球顶和凸棱用的是曲面片。

真正的球面、环面和这些粗三角形之间的差，超过了预算。

这也是第一次出现橙色提示：6 个小面片没拟合出来，占表面积 0.2%。

文件照样可以下载，提示告诉你差在哪，未来可以自行在专业cad软件里修复。

整体来说，曲面越多，拟合效果越差。后面可以看到更多不太好的案例。

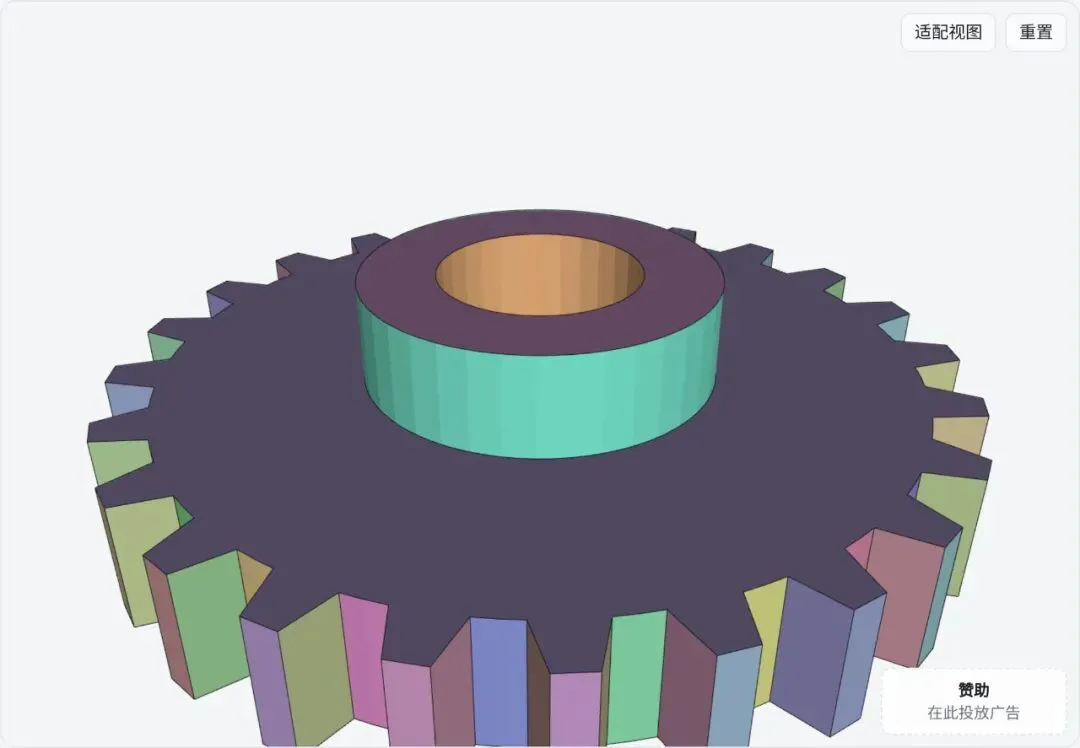

图注：齿轮：101 个面。齿面是平面，轴孔 Ø16 和轮毂外圆是圆柱面。

图源：升阶 STLSTPAscender 界面截图（AM易道）

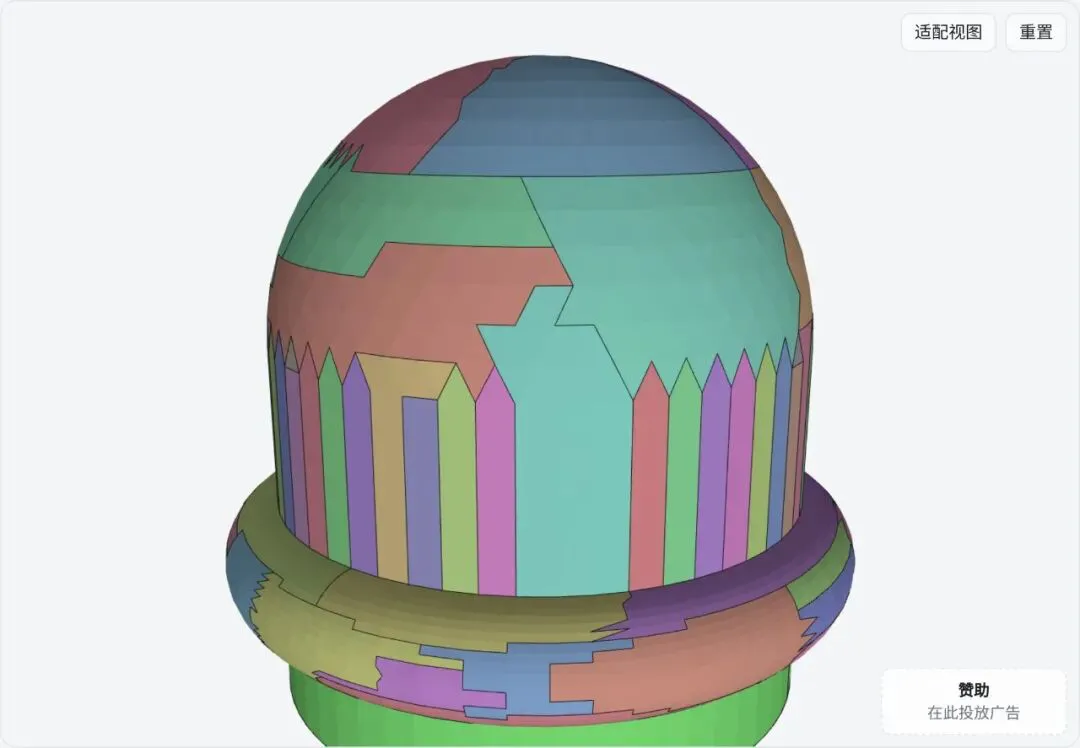

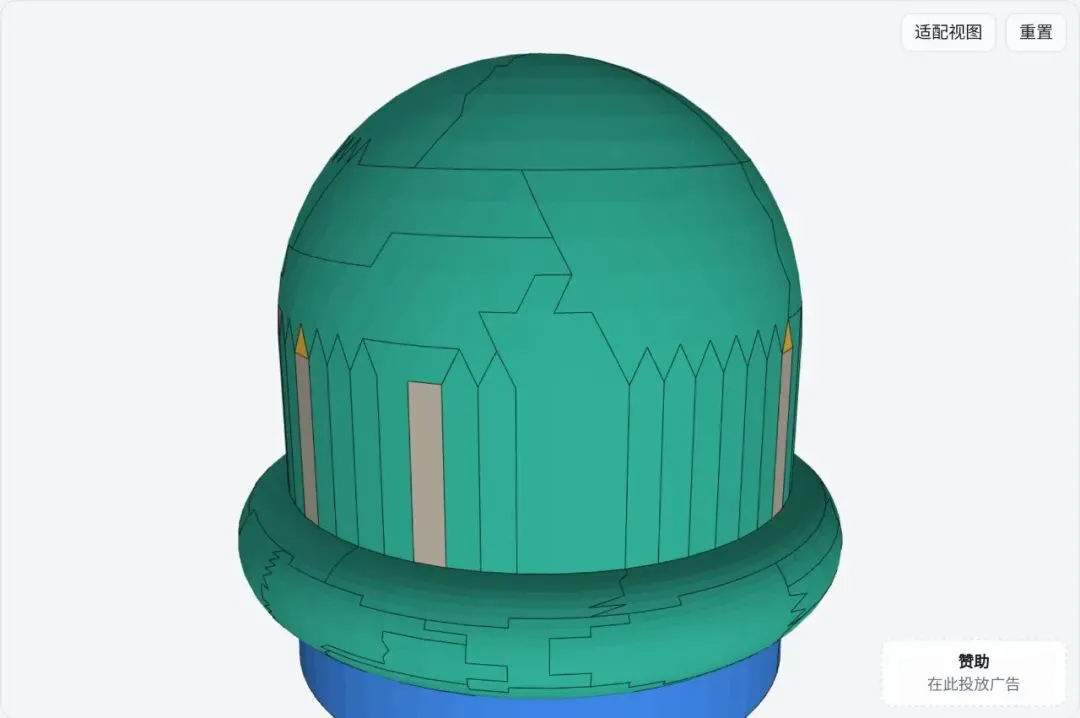

图注：旋钮：球顶和环形凸棱在默认预算下拆成曲面片，下面的圆柱段是圆柱面。

图源：升阶 STLSTPAscender 界面截图（AM易道）

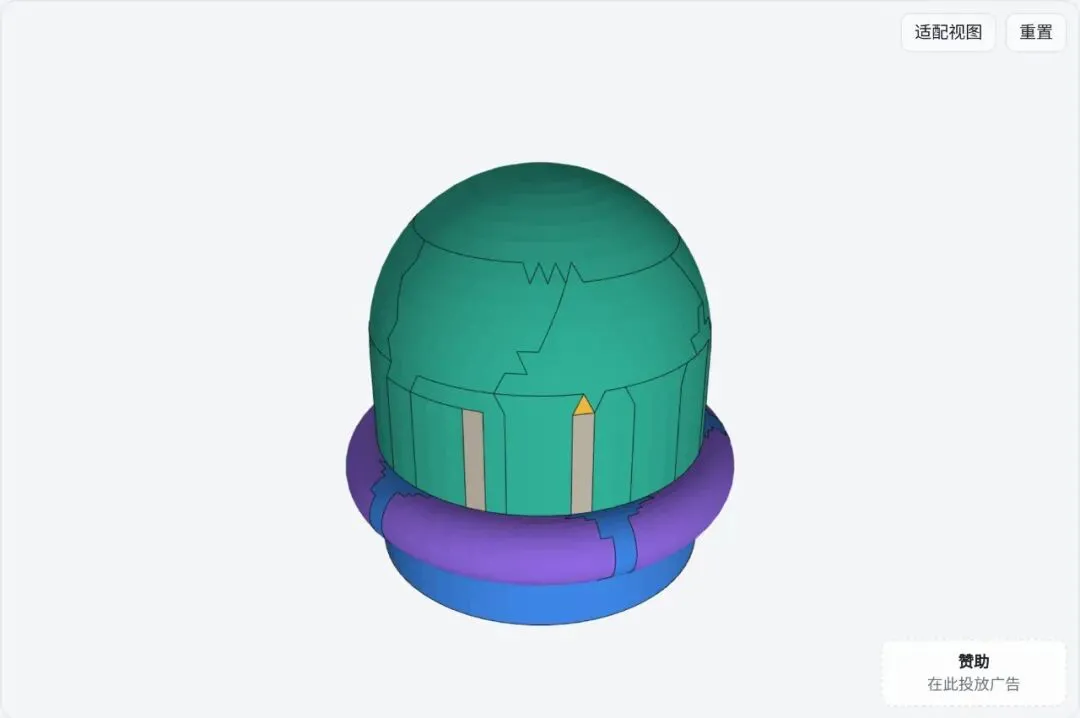

图注：旋钮的状态视图：青色是曲面片，蓝色是圆柱面，灰色是平面，黄色是没拟合出来、原样保留的三角形面片。

图源：升阶 STLSTPAscender 界面截图（AM易道）

第六问：全是曲面的东西，工具虽可以拟合，但表现不佳

一只带12条扭转棱纹的花瓶，77440 个三角形，没有一个平面，也没有一个圆柱。

用时9秒，拟合出1136个面，自由曲面覆盖92.5%的表面积，偏差p950.049 mm，尺寸56.811/56.811 × 80/80。

有158个小面片没拟合出来，占0.3%。

虽然还有1000多面，但我们觉得还是有价值的，至少这些面可以切、可以布尔运算。

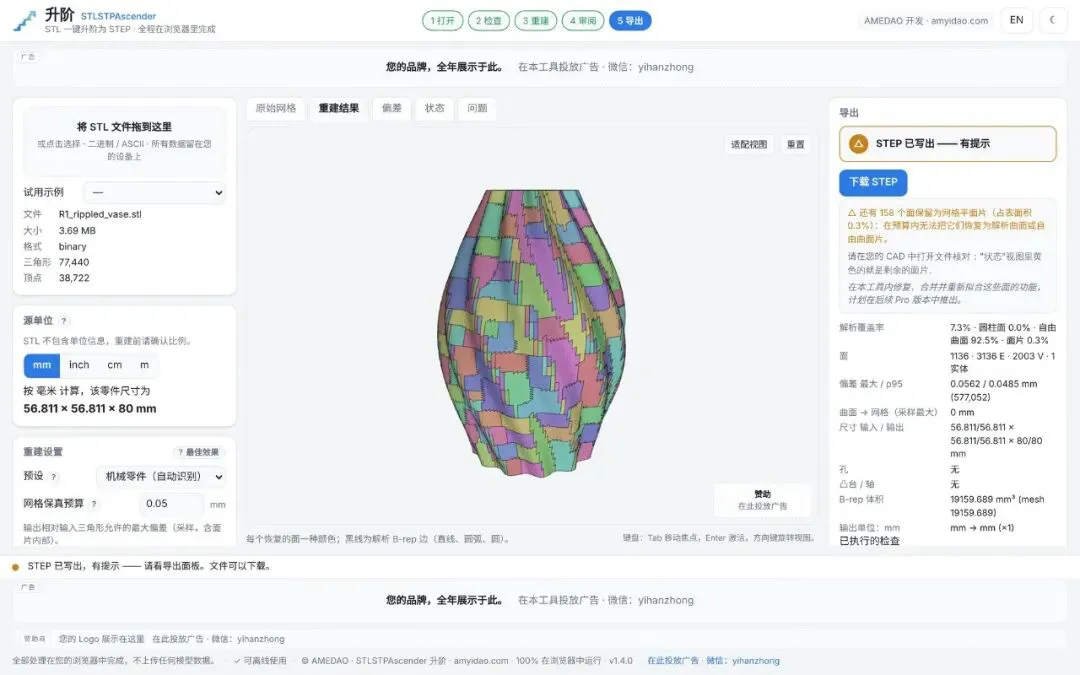

图注：花瓶：77440 个三角形变成 1136 个面；导出面板橙色，提示写着 158 个面片、0.3% 表面积，下载按钮照常可用。

图源：升阶 STLSTPAscender 界面截图（AM易道）

第七问：最难的考题：3D小船

这只小船是3D打印圈的标准件：3DBenchy，223898 个三角形。

它几乎没有真正的平面，船体、船舱、船窗全是曲面，船尾还有一行浮雕小字。

我们用了默认参数，花了15 秒，拟合成3397 个面，其中954 块曲面片、124个圆柱面、39个锥面、15个球面、6个环面、约230个真正的平面，外加2030 个保留下来的三角形面片。

这些面片集中在浮雕文字和0.1mm以下的小圆角上，只占表面积 0.5%。

烟囱的Ø3和Ø2两个孔、122段圆角都认出来了。

验证为合格的封闭实体，体积15520mm³，和给他的15551mm³ 差。0.2%

结构不够完美，我们试了调整了许多高级参数，比如容差、拟合角度，能够大量减少拟合面片数量，但始终无法做到更完美的拟合。

但对一只从网上下载的小船STL来说，烟囱能加高、船体能改孔，已经是以前做不到的事。

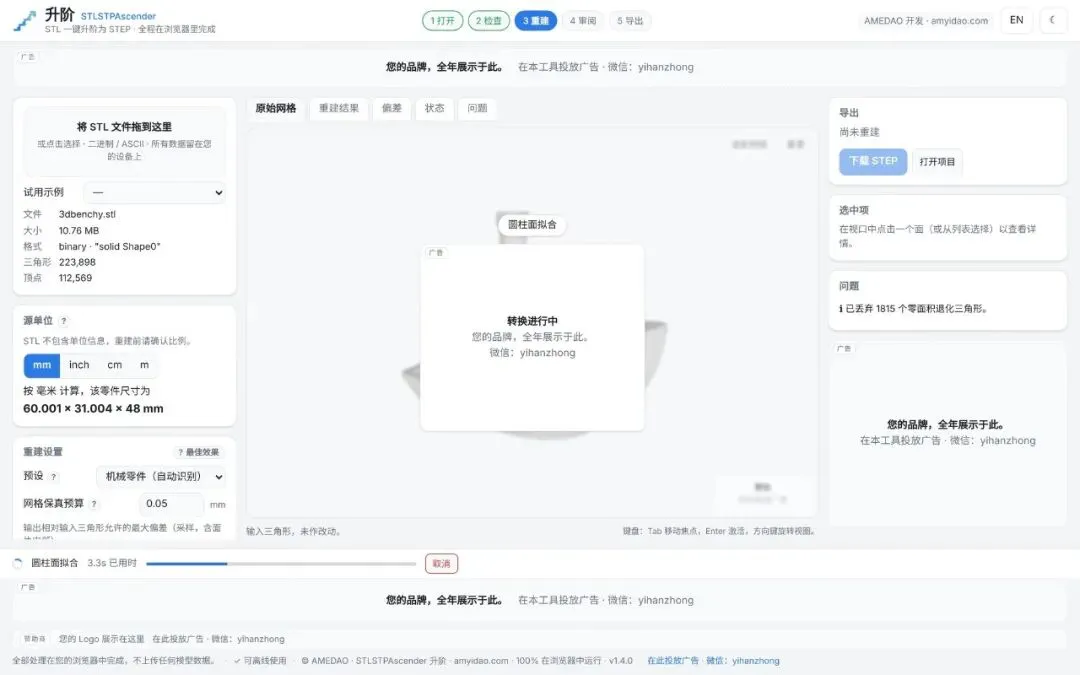

图注：转换进行中：状态栏显示当前阶段和用时，随时可以取消；视口中央是等待卡。

图源：升阶 STLSTPAscender 界面截图（AM易道）

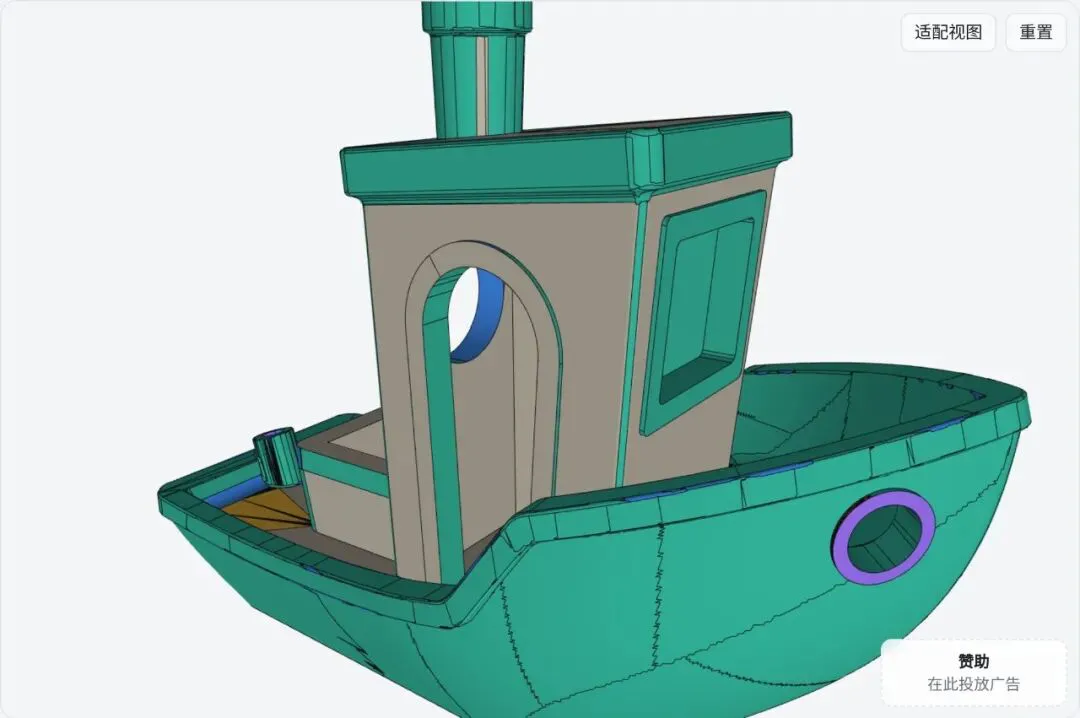

图注：小船重建结果近看：船舱侧壁是整面，船窗是一圈曲面片，船头锚链孔的孔口认成了回转面，烟囱上的孔是圆柱面。

图源：升阶 STLSTPAscender 界面截图（AM易道）

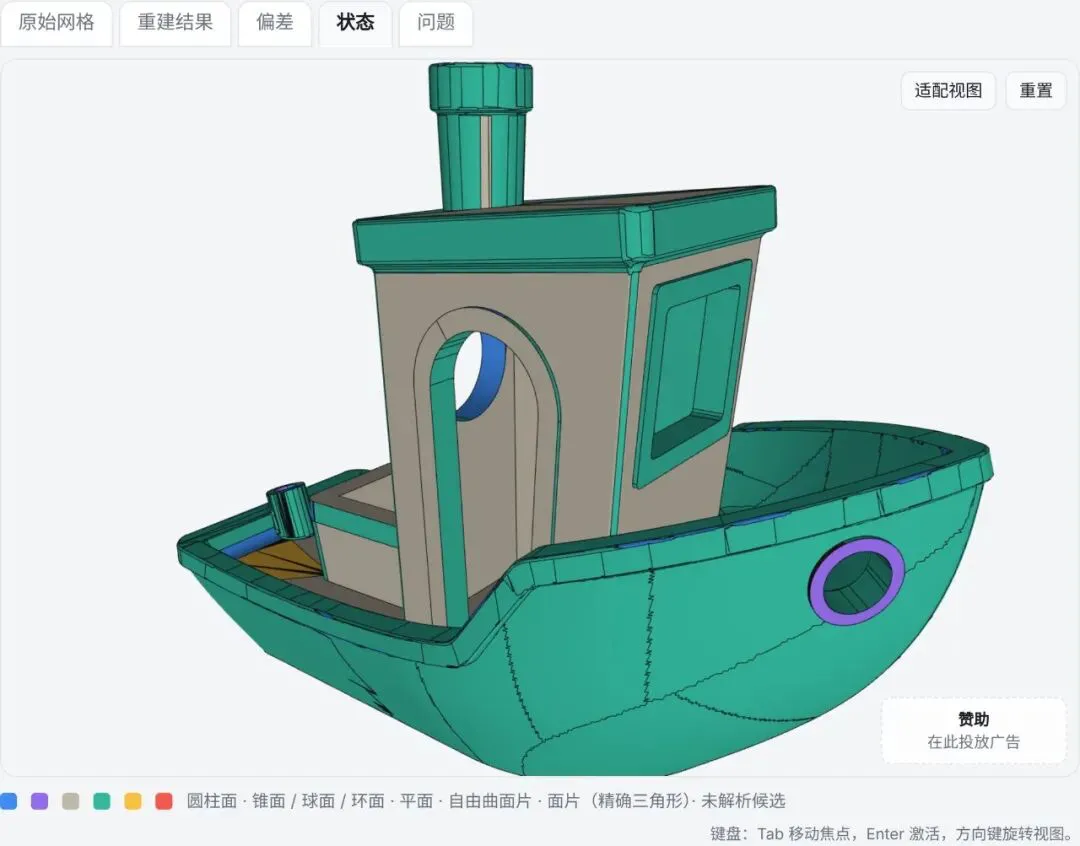

图注：状态视图：青色曲面片、灰色平面、蓝色圆柱面、紫色锥面 / 球面 / 环面；黄色是预算内拟合不出来、原样保留的三角形。

图源：升阶 STLSTPAscender 界面截图（AM易道）

图注：小船的导出面板：橙色「STEP 已写出—有提示」，3397个面，覆盖率里单列锥 / 球 / 环面1.5%；提示框写着还有 1803 个面片，占 0.5%。

图源：升阶 STLSTPAscender 界面截图（AM易道）

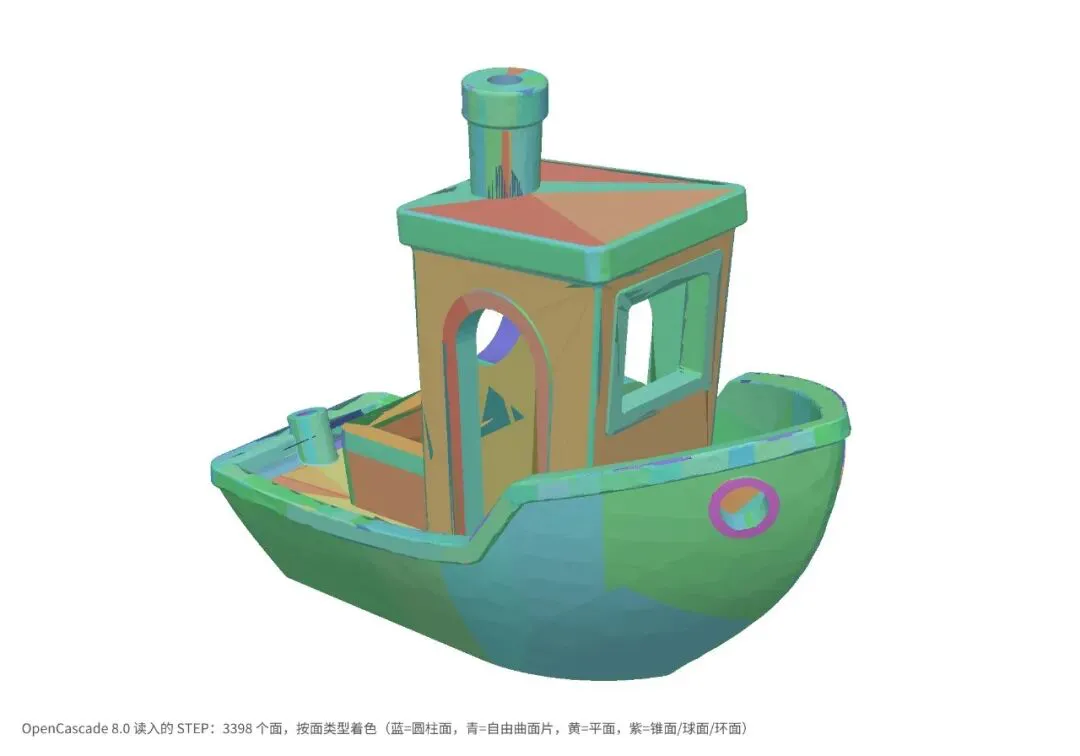

图注：读入STEP后按面类型着色：青色曲面片、蓝色圆柱面、黄色平面、紫色锥面 / 球面 / 环面。

图源：读入STEP后的渲染（AM易道）；

从一块平板到一只小船：八个模型的账

绿点：绿色「已验证」，全部面都认出来了；橙点：「有提示」，文件照样下载，面片数量写在提示里。

用时为双核测试机上浏览器里的重建时间（1.4 版）。

第八问：工具怎么保证转换结果的质量？

我们把结果分了三档，写在导出面板最上面。

绿色是表示「已验证」：拓扑封闭、双向采样偏差、STEP写出后结构回读都过测试了。

橙色表示「有警示提示」：文件照样可以下载，但面板把没做完的事一条条列出来，多少个面仍然保留留成三角形、占多少表面积，几个圆柱候选超出预算，便于我们调整拟合参数再试。

红色是不通过：文件回读发现了问题，仍然可以下载STEP，文件可能作为曲面而不是单一实体进CAD。

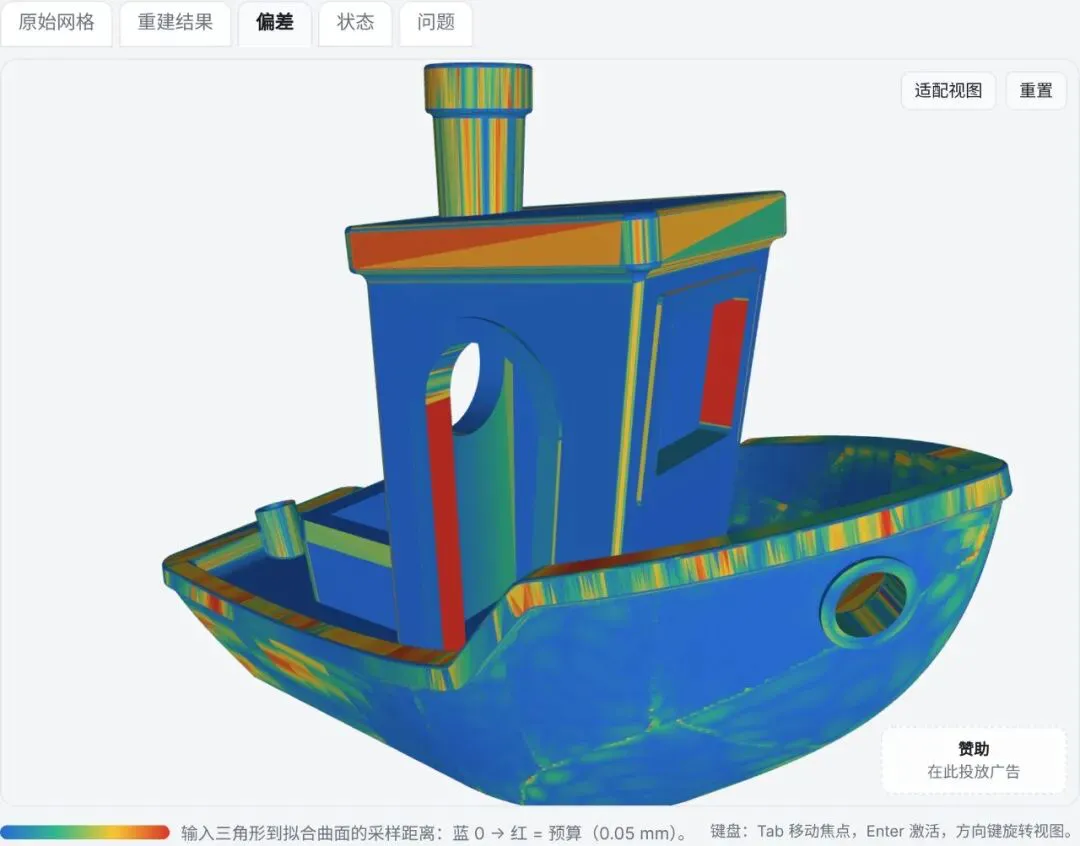

图注：偏差视图：每个采样点到拟合曲面的距离，蓝色接近 0，红色等于预算。颜色集中在曲面片的边界附近。

图源：升阶 STLSTPAscender 界面截图（AM易道）

第九问：高级参数要怎么调？

每个参数旁边都有一个问号。

点开就能知道它管什么、默认值为什么是这个数、什么情况该调大调小。

最值得先碰的是网格保真预算，也就是我们说的拟合容差。

CAD导出的STL建议用0.02–0.05 mm；扫描件和网上下的打印文件用0.1–0.2 mm。

这个参数是最能影响拟合结果的，针对曲面复杂的模型比较适合多次尝试。

回到第五问那个旋钮。

网格比较粗，默认保真容差0.05 mm下球顶和凸棱都是曲面片。

当我们把预算调到0.1 mm再跑一次：凸棱变成了真正的环面，面数从112降到 48，读入复验照样是合格实体。

曲面片和黄色太多就调大，孔径略偏就调小，这是最常用的一招。

单位选择也很关键，STL不带单位，一个以米为单位导出的零件，按毫米读进来只有零点几毫米大。

所以最先做的一步是导入后确认尺寸单位，需要选择合适的尺寸单位。

图注：同一个旋钮，预算 0.1 mm：紫色的凸棱是环面，面数 48。

图源：升阶 STLSTPAscender 界面截图（AM易道）

图注：参数旁的问号：网格保真预算是什么、怎么选。每一个参数都有这样一段说明，中英文都有。

图源：升阶 STLSTPAscender 界面截图（AM易道）

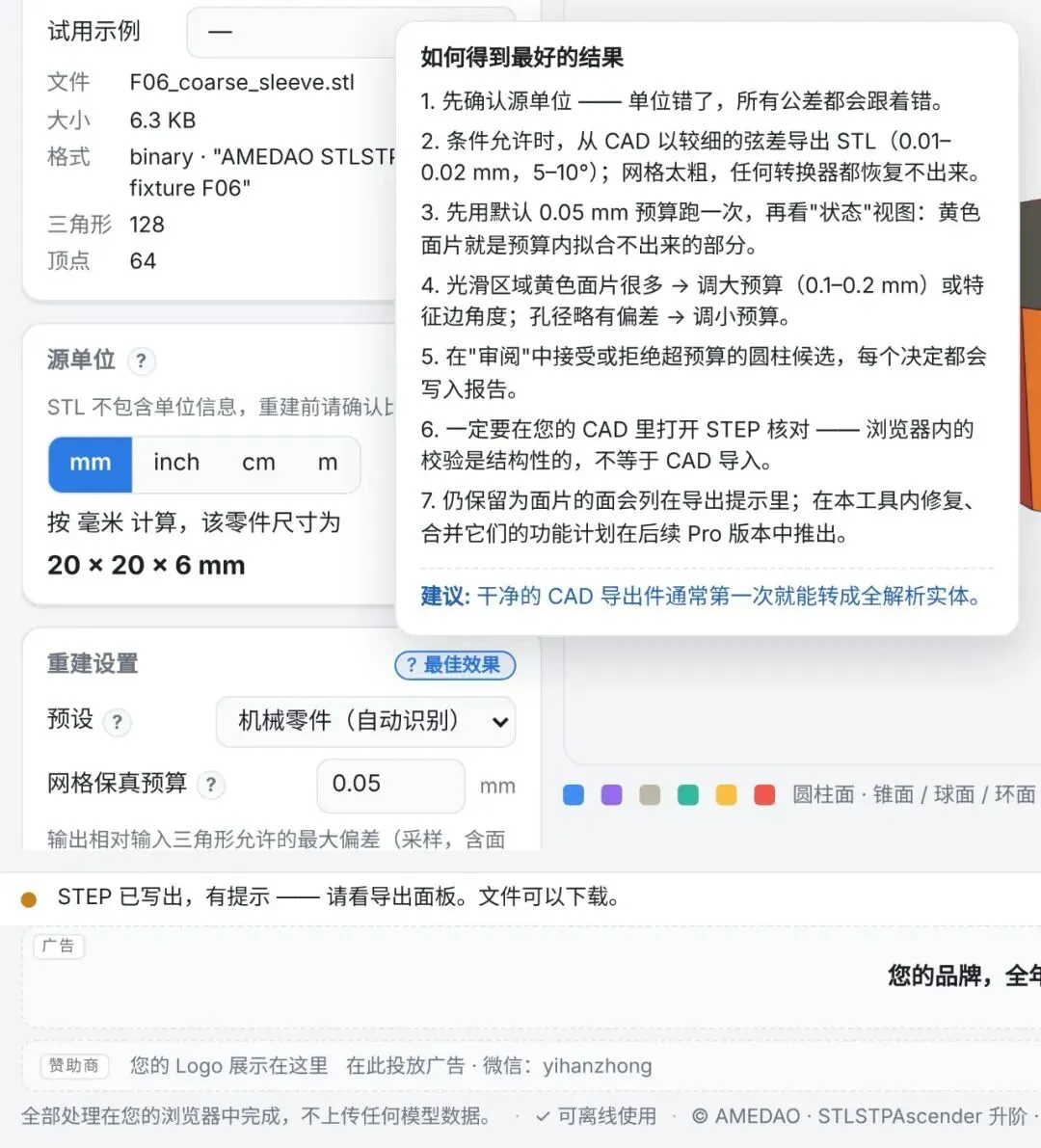

图注：「如何得到最好的结果」：七条顺序，从确认单位到在自己的CAD里核对。

图源：升阶 STLSTPAscender 界面截图（AM易道）

第十问：我的模型会被上传吗？

不会。

解析、拟合、写 STEP、回读校验，全都在你的浏览器里完成，没有任何服务器接收文件；客户的图纸、没发布的设计，都留在你自己的电脑上。

界面有中英文、深浅色两套，手机上也能打开看结果，但不建议用手机。

图注：英文界面与深色主题。右上角一键切换。

图源：升阶 STLSTPAscender 界面截图（AM易道）

还做不到的事：工具的能力边界

• 光滑曲面会拆成多块曲面片，不是设计软件里那几张整曲面。

• 网格太粗时，球面、环面会退回曲面片，要放宽预算才认得出来。

• 粗糙导出件和微小细节会留成三角形面片，文件里原样保留，提示里写明数量。

• 浏览器内的校验是结构性的，不等于 CAD 导入，请在 CAD 里核对。

• 没有和其他转换工具做同机对比。

写在最后

我们之所以开发这个工具，初衷简单。

就是因为我们自己也无数次被那些只能看、不能动的STL文件折磨过。

每当需要改个孔、加个耳，不得不去折腾那些笨重繁琐的专业软件，或者在格式转换的泥潭里打滚时，核心疑问是为什么不能有一个工具，像空气一样自然？

不装软件，不需注册。

打开网页，拖进去，几秒，最多十几秒。

文件从未离开过你的电脑，从一乱七八糟的三角面片，重新变成了一个在SolidWorks、Fusion、FreeCAD等各类CAD工具里能拖拽、改尺寸、加结构的STEP实体。

命名升阶，希望对3D打印读者来说，能有效率和创作自由的升阶。

工具就在这里，完全免费，全程在本地浏览器运行。

最简单的平板，最难的小船，我们都测过了，也欢迎在评论区留下您的优化意见。
