上次的报价工具获得了一些认可，又做了个免费的网页小工具。

3D文件格式转换器，顺带能出三视图工程图，纯前端纯免费。

链接：3D文件格式转换器

PC端使用体验比移动端更好一点。

都有过的一种烦恼

客户微信发来个STEP，而很多报价和切片软件只吃STL。

然后你打开SolidWorks之流，等个十秒启动，导入，导出STL转换。

或者反过来，自己设计完一个件，不想直发数模，只想发个工程图给加工厂大哥看一眼，让他报个CNC的价。

结果软件出图慢得像拖拉机，三视图布局还得自己调半天。

每次都是为了看一眼这种小事，开个超大的专业软件。

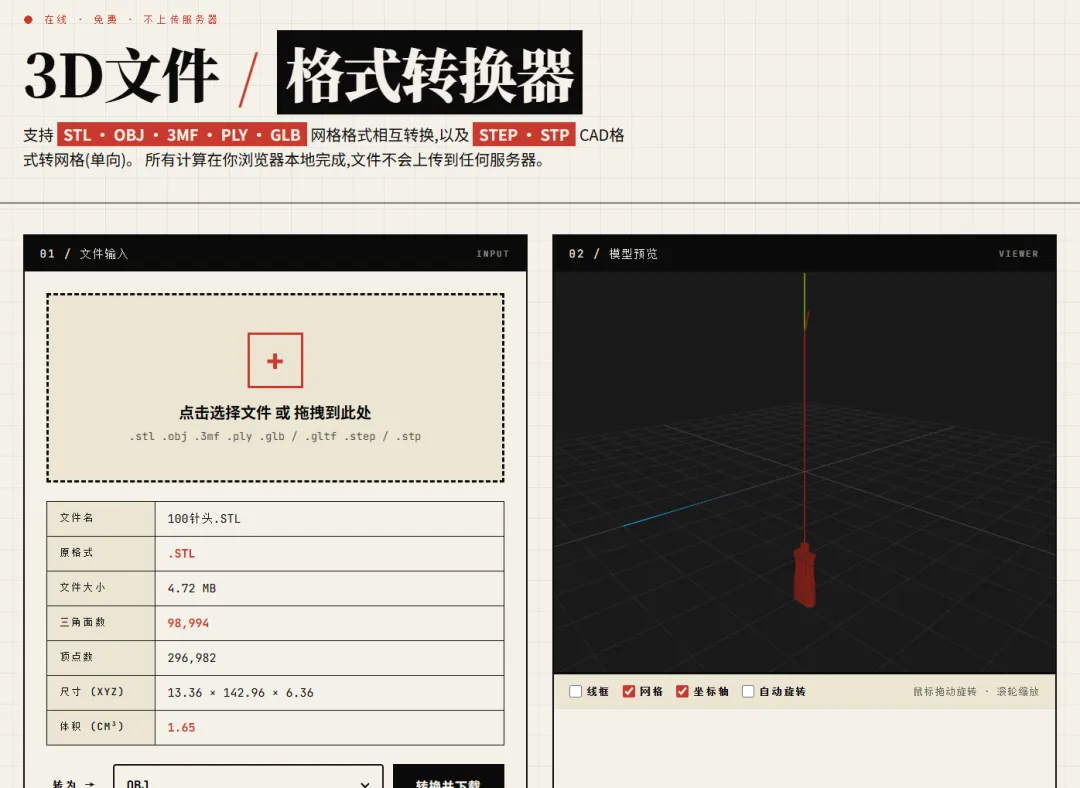

拖文件进去，它做这几件事

第一，互转。

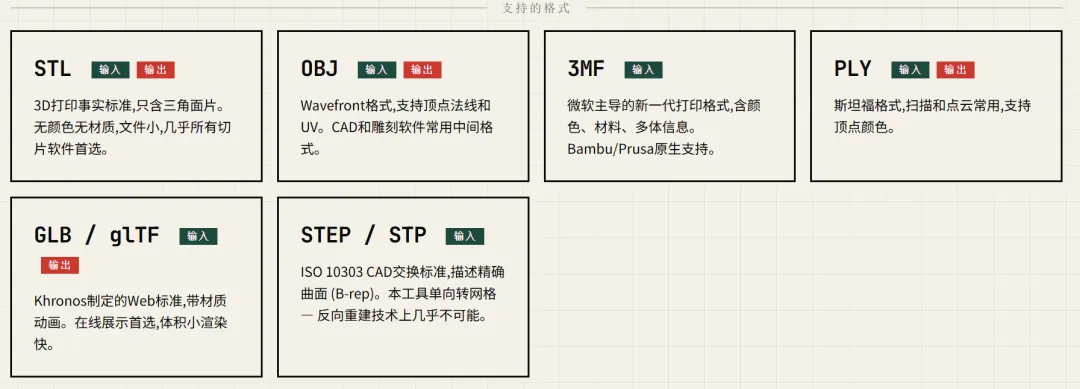

STL、OBJ、3MF、PLY、GLB这五种网格格式两两都能转。

再加一个STEP/STP能转进来变成STL。

反过来不行，谁说能反过来都是骗你的，三角面里没有曲面信息，硬转出来的STEP放SolidWorks里能卡到崩。

STEP那块用的是OpenCascade，算是工业级的CAD内核搬到浏览器里。

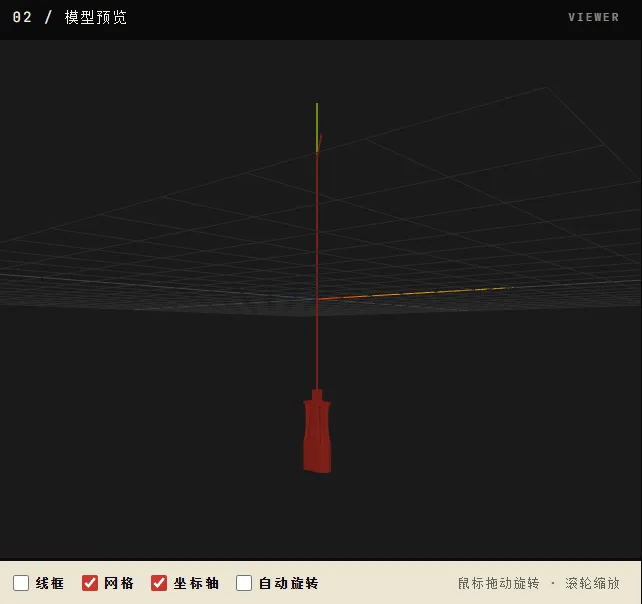

第二，看模型。

拖进去自动出三维预览，鼠标可以转可以缩。

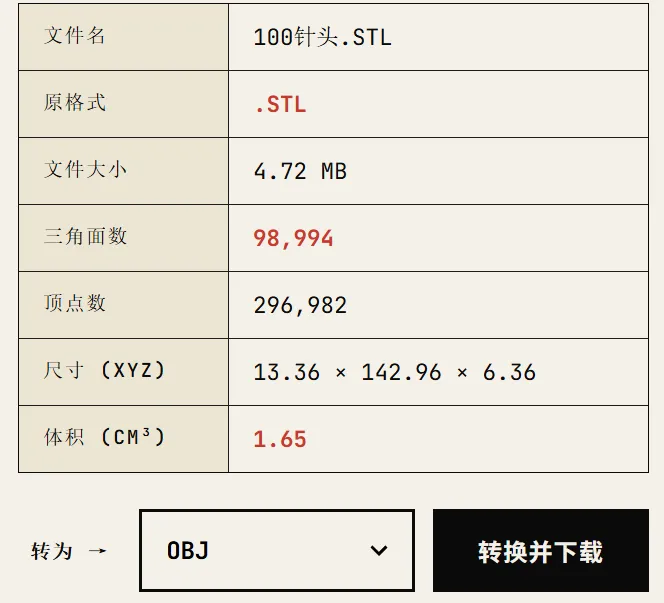

顺手把体积、三角面数、XYZ尺寸列出来。

报价、判断件大小、看是不是错文件都能用。

未来我们会把这个格式转换和报价结合起来，但不结合有不结合的场景，所以还是分开发布。

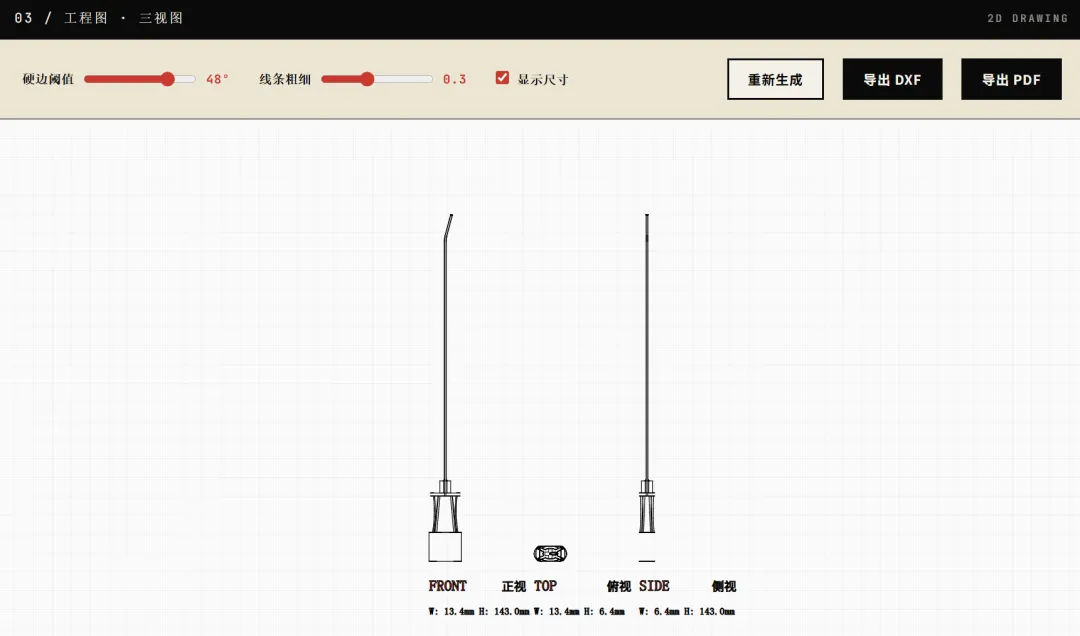

第三，出三视图。

这个功能可能不常用，但需要的时候挺方便的。

俯视、正视、侧视自动生成，可以调硬边阈值，控制曲面上的线疏密。

圆柱、球、带圆角的件这种全曲面物体，光投影边线是画不出轮廓的。

出来的图能导成两种：

• DXF

  给加工厂CAD师傅用，中文标签也能正常显示，用的是AutoCAD官方那套\U+XXXXUnicode转义写法，国产CAD兼容

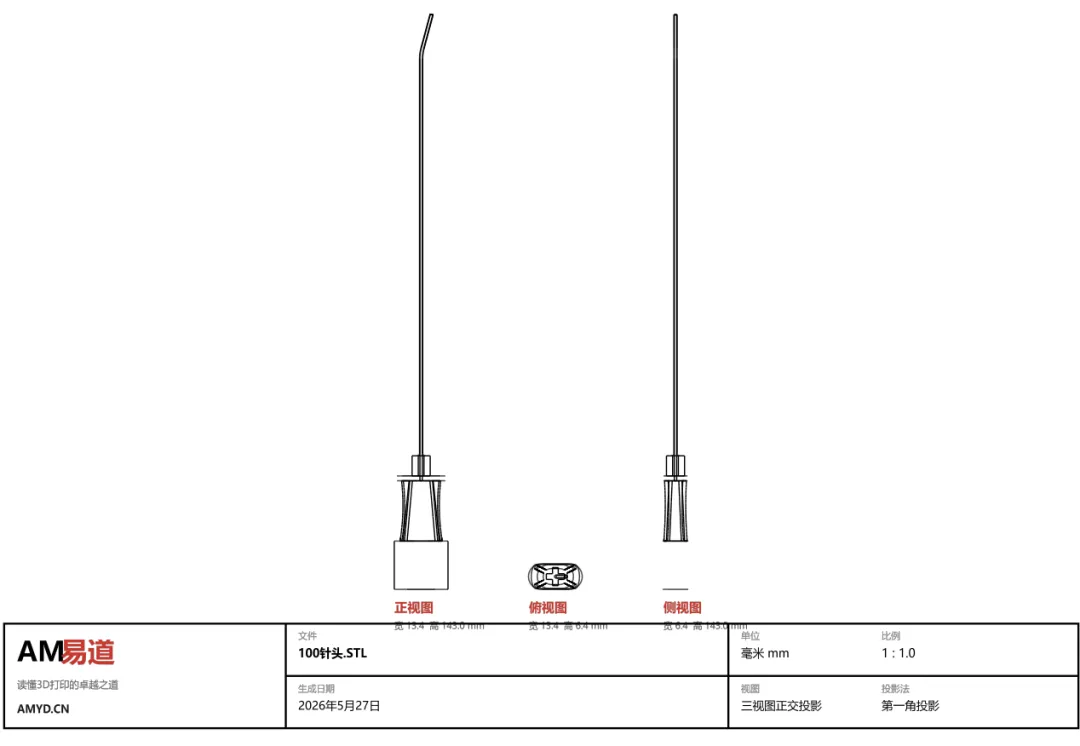

• PDF

  给老板看、群里发、打印出来贴墙上。A4横版工程图样子，底下有标题栏，文件名日期单位比例简单填好

几个需要强调的事

文件不上传任何服务器。

整个东西在你浏览器里跑。

它做不了真正的工程图。

说的三视图其实是【线条投影+外轮廓提取】，没有自动尺寸标注。

拿去画夹具定位、给加工厂看大致形状没问题，但要替代SolidWorks的Drawing模块那是不可能的，浏览器做不动那个事。

它也不做模型修复。

破面反法线没闭合的网格能打开能看，但不会自动给你补。

这是另一个工程量，以后看情况加。

也不做批量，一次只能转一个文件。

谁能用

3D打印接单读者，客户发什么格式来都能转，省得切来切去。

机械工程师读者拿外协回来的STL想画夹具，DXF直接进AutoCAD描尺寸是OK的。

玩家读者，下了个STL想快速知道尺寸结构，免开大软件一目了然。

写在最后

这工具跟之前那个报价器一样，纯前端，纯免费。

有想私有部署、想换成自己厂Logo和材料库、想做自助客户上传系统的，请私信。

希望工具能用得上，欢迎分享给同行读者。

用不上还是那句话，就当又读了一篇AM易道文章，至少知道3D文件格式互转和三视图投影是怎么个事。

点击此处直接开始转换格式。

或者访问：amyidao.com/bslab
