一文读懂：3D打印逐步渗透万亿铁路产业

想象一下，从北京到上海，只需1小时？

这是按照Hyperloop超高速运输构想的设计速度来测算的，而这或许也是中国高铁产业的远景目标。

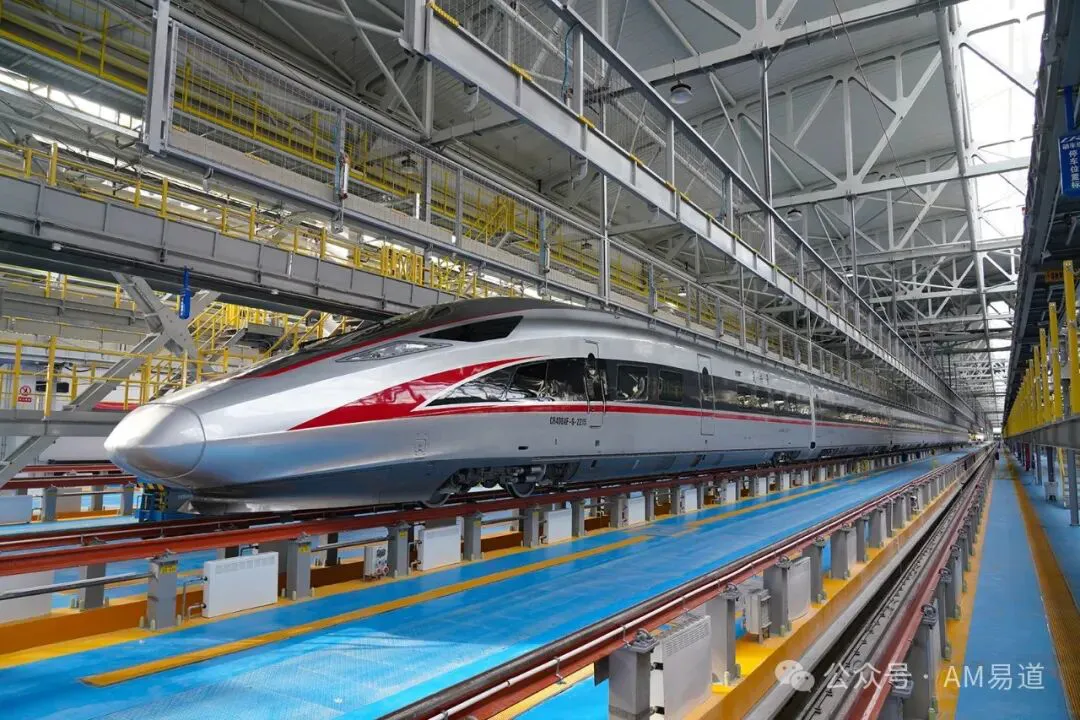

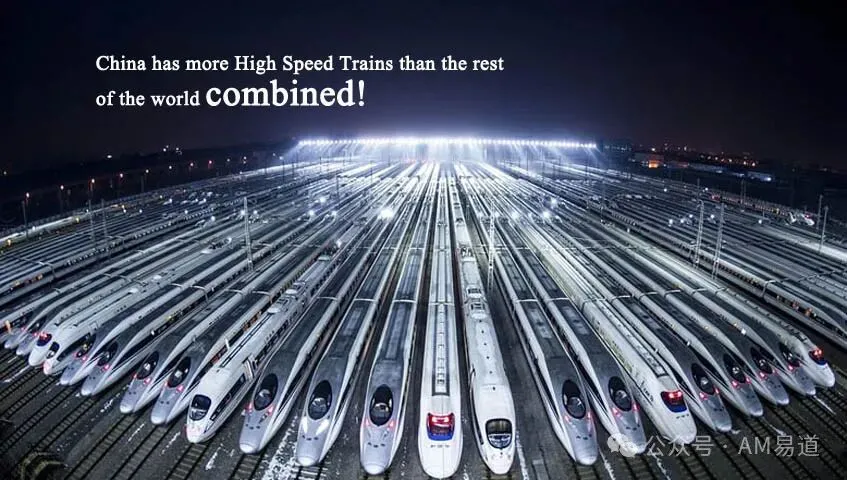

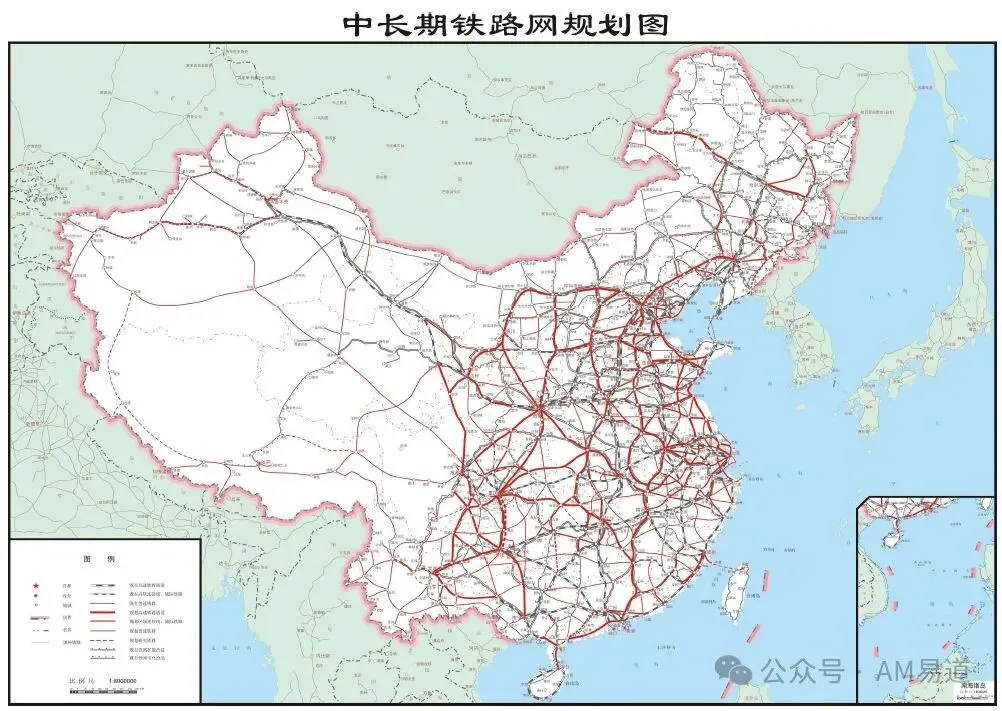

作为全球高铁领域的领头羊，中国已建成世界上最大的高铁网络，总里程超过4万公里，占全球高铁总里程的三分之二以上。

据中国国家铁路集团有限公司数据，2022年中国铁路固定资产投资完成7109亿元，新线投产4100公里。

到2035年，中国高铁运营里程或许将达到7万公里。

根据商业研究公司TBRC发布的《2023年铁路运输市场报告》，2023年全球铁路运输市场价值为5385.5亿美元。

预计在2023-2027年期间，该市场的复合年增长率达到5.9%，到2027年，市场规模将达到约6777.8 亿美元。

如此庞大的市场规模和需求，无疑吸引着全球目光。

而在这个万亿级市场中，一场由3D打印技术引发的静悄悄的革命正在上演。

从车厢内饰到关键零部件，3D打印正在改变我们对列车制造的认知，为这个传统行业注入新的活力。

那么，3D打印到底为高铁产业带来了哪些革命性的变化？

它又将如何重塑这个万亿级市场的未来？

请跟随AM易道一起深入探索这个令人兴奋的领域。

3D打印在轨道交通制造中的核心优势

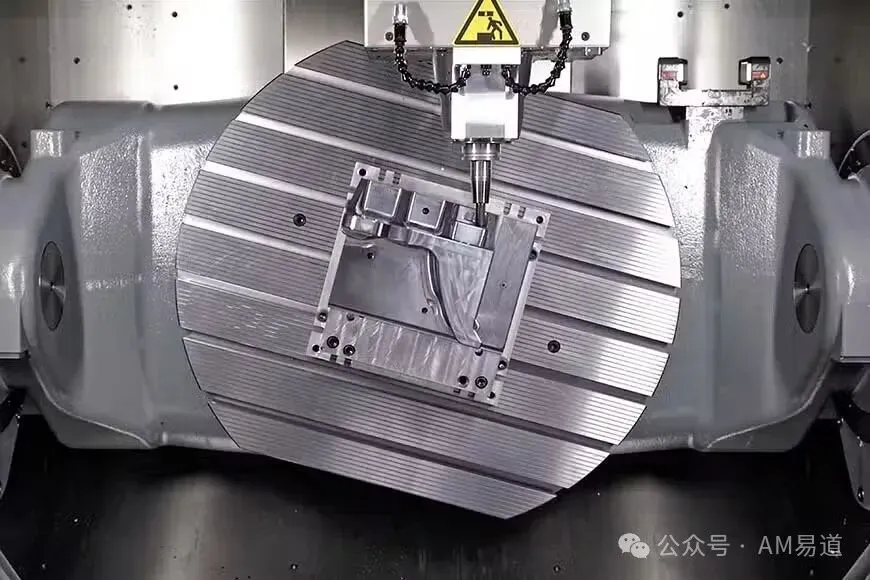

相比传统制造方式，3D打印在轨道交通领域具有以下几个突出优势：

1. 极大缩短生产周期

2. 显著降低生产成本

3. 实现复杂结构设计

4. 按需生产，降低库存

5. 延长设备使用寿命



3D打印在轨道交通中的十大应用

3D打印技术在轨道交通领域的应用范围广泛，涵盖了从车辆内部到外部，从小型零件到大型结构的方方面面。

以下是十个主要应用领域，每个领域都展示了3D打印如何为轨道交通带来革命性的变化。

1. 车厢内饰部件

车厢内饰是乘客直接接触的部分，对乘客体验有重要影响。3D打印技术使得内饰部件的生产更加灵活，能够快速响应设计变更和个性化需求。

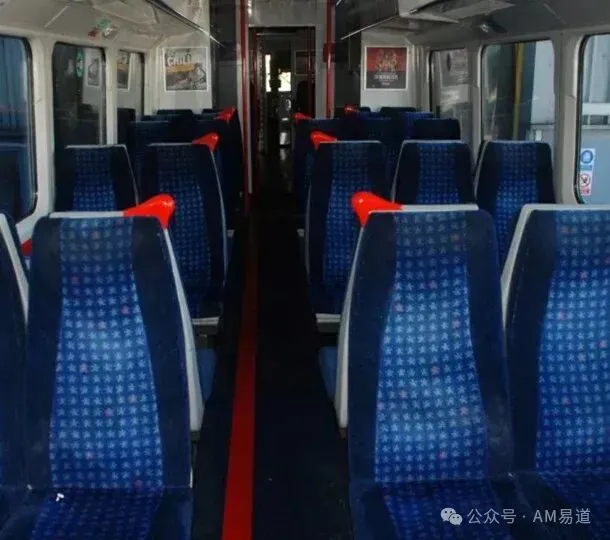

案例1：英国列车租赁公司的内饰革新

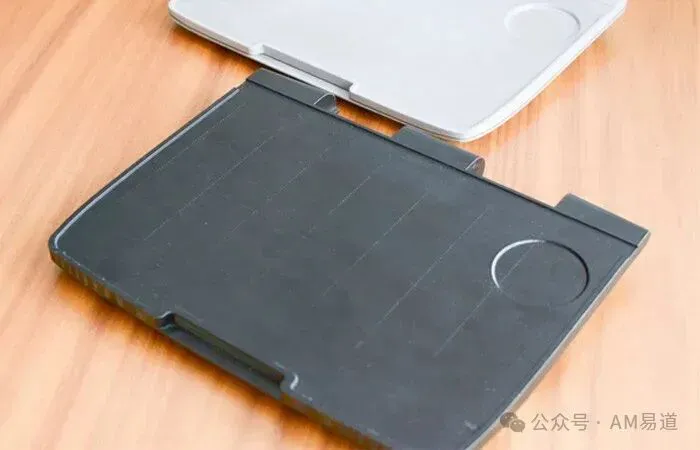

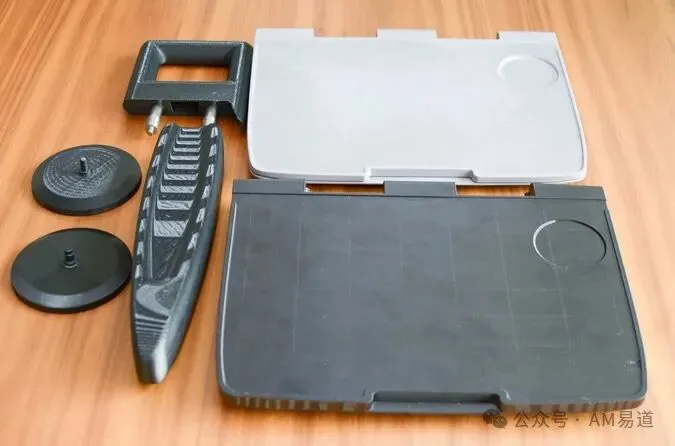

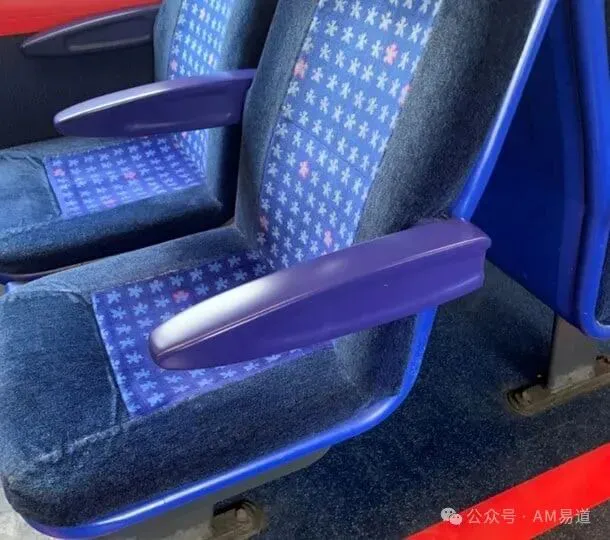

英国最大的列车租赁公司Angel Trains使用FDM技术3D打印出了一系列车厢内饰件，包括扶手、把手和座椅靠背桌板等。

这些部件不仅生产速度快，还开启了个性化设计的新可能。

具体来说，他们生产的扶手只用了一周时间，比传统方法节省了94%的时间。

更令人兴奋的是，他们正在探索如何利用3D打印来定制更适合乘客需求的内部装饰。

例如，他们测试了带有盲文的座椅靠背桌，可以告知视障乘客厕所位置。

案例2：加拿大庞巴迪公司的轻轨车辆部件

庞巴迪运输公司，作为全球领先的轨道交通设备制造商之一，积极探索3D打印技术在轻轨车辆生产中的应用。他们特别关注了FLEXITY轻轨车辆系列的内饰部件生产。

庞巴迪创新总监Marie Leblanc介绍："我们的FLEXITY系列轻轨以其灵活性和可定制性而闻名。3D打印技术完美契合了这一理念，让我们能够更快速、更经济地响应客户的个性化需求。"

具体应用包括：

1. 定制化扶手：根据不同城市的需求，设计和打印符合人体工程学的扶手。

2. 照明装置外壳：3D打印允许创造复杂的几何形状，优化灯光分布。

3. 座椅靠背托盘：可根据不同车型快速调整设计和生产。



2. 维修备件

对于铁路运营商来说，及时获取维修备件是一大挑战，尤其是对于一些停产多年的老旧车型。

3D打印技术为解决这一难题提供了新思路，可以快速、经济地生产小批量或单件备件。

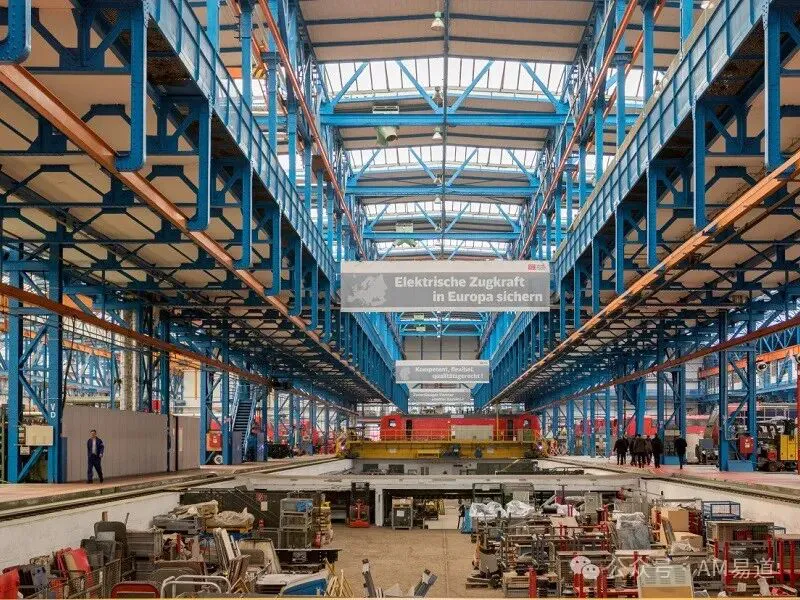

案例1：德国铁路公司的备件革命

德国铁路公司（Deutsche Bahn）已经确定了超过100种可以使用3D打印生产的备件，从咖啡机零件到座椅扶手，再到转向架轴承盖。

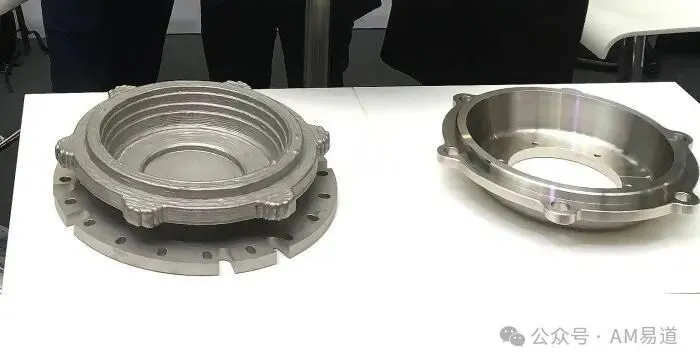

其中一个典型案例是为20世纪60-70年代投入使用的294型机车生产轴承盖。

传统方法需要重新开模，不仅成本高昂，还需要数月的交付时间。

而通过3D打印，仅用7小时就完成了这个重达13公斤的零件的打印，将交付时间缩短了5个月，总成本也降低了30%。

Deutsche Bahn的增材制造负责人Florens Lichte表示，3D打印不仅帮助他们快速响应维修需求，还大大降低了库存压力。

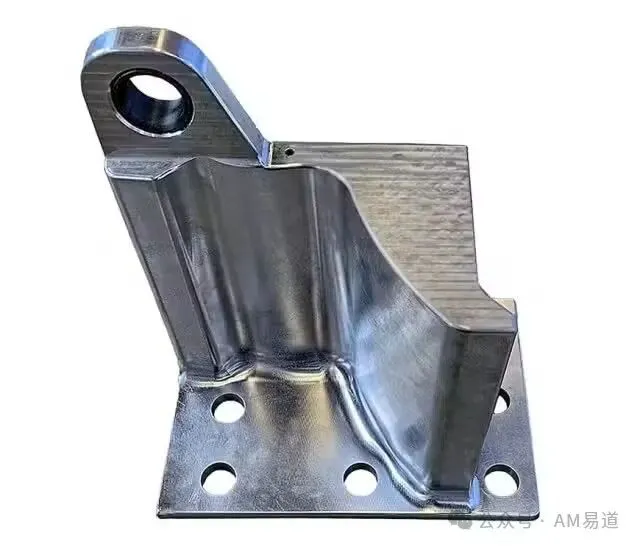

另一个案例是，两节车厢需要更换二级防侧滚装置，这是一个安全关键的大型钢制部件。传统供应商需要10个月的交付时间，而且最小订单量为4个。

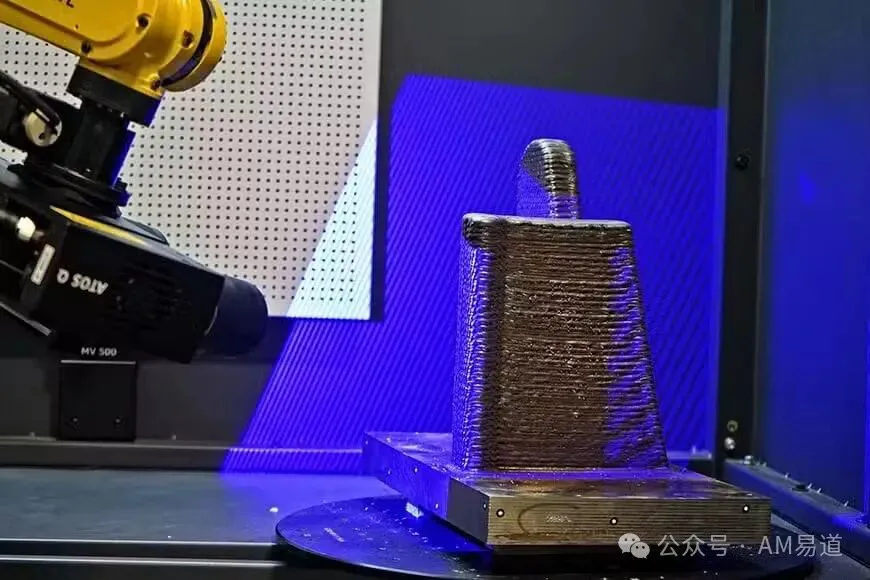

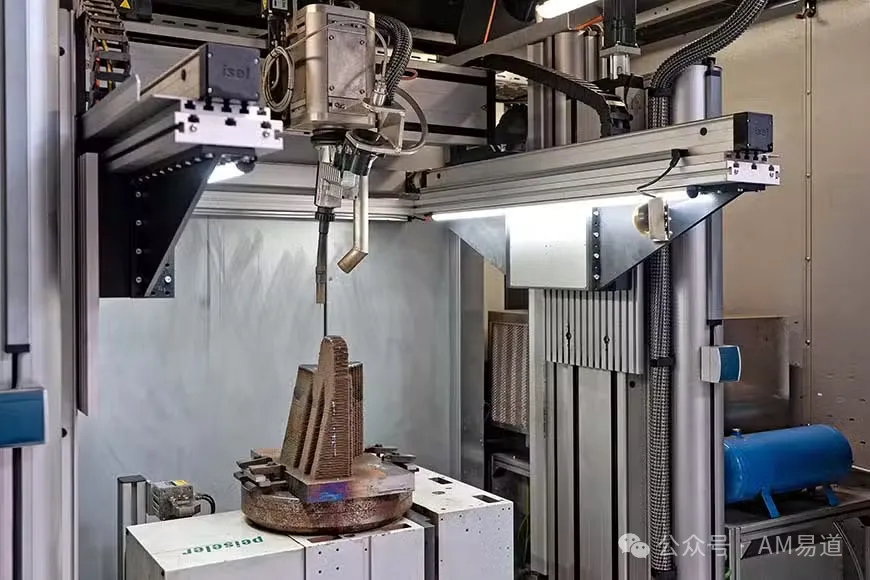

为了解决这个问题，DB使用电弧增材制造(WAAM)技术生产这些部件。最终通过WAAM3D打印将交付时间从10个月缩短到5个月，并且无需初始工装费用，并且可以按需生产，不再需要最小订单量。

案例2：法国国家铁路公司的智能备件管理

法国国家铁路公司（SNCF）采用了更系统化的方法。他们使用软件系统来识别和评估可以3D打印的备件。

在超过30,000个备件中，他们已经识别出10.3%可以使用增材制造技术生产，并将交付时间缩短了85%。

这种方法不仅提高了效率，还提供了一个数字化的备件库，可以根据需求快速生产。

案例3：阿尔斯通的创新应用

阿尔斯通（Alstom）是全球领先的绿色智能交通解决方案提供商，他们曾展示了3D打印在解决特定问题方面的灵活性。

他们利用3D打印中心为阿尔及利亚Setif网络的有轨电车设计了TPU 92A材料的排水塞，以防止前灯破裂。

他们在48小时内打印了十几个零件，将固定成本降低了80%，而传统方法需要45天才能收到替换零件。

这个案例显示了3D打印在快速解决问题和改进设计方面的优势。

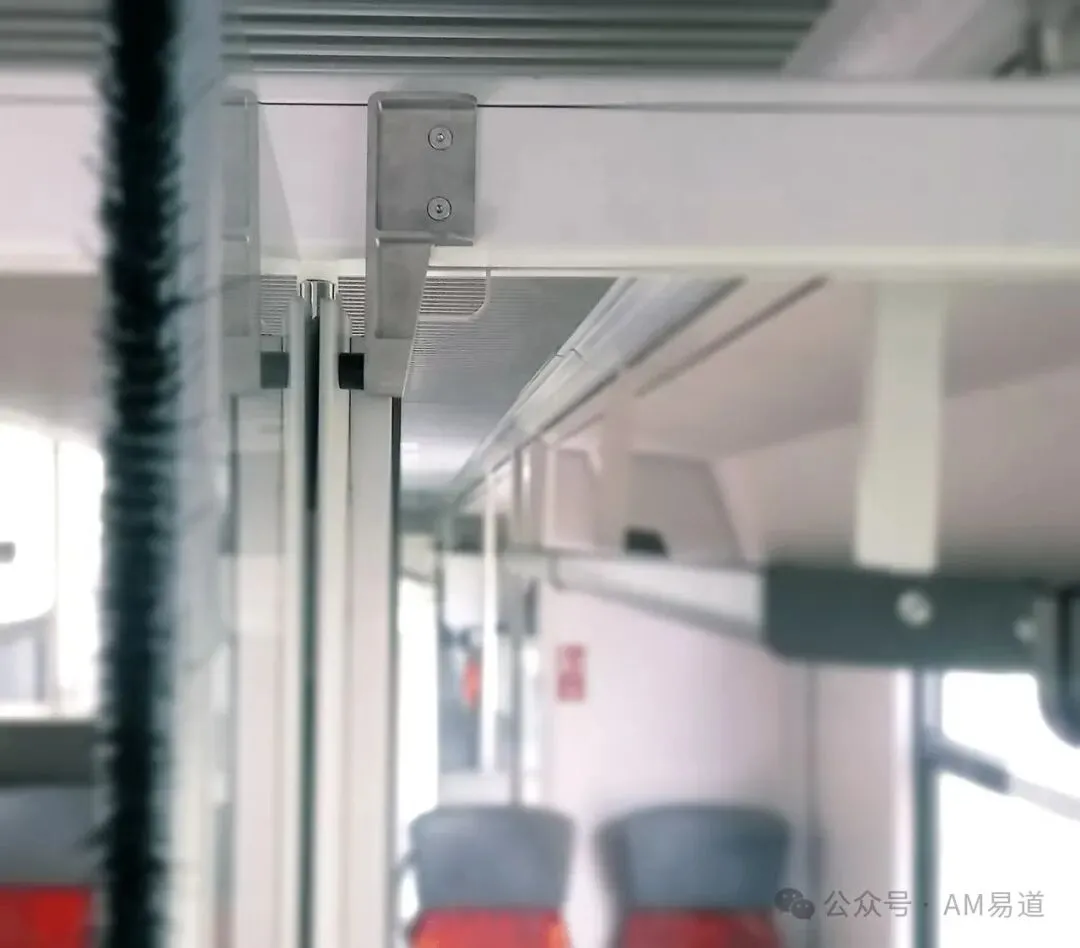

在另一个具体项目中,阿尔斯通需要为柴油动车组生产一批门挡，用于分隔头等舱和二等舱。

传统制造方法下,这种小批量生产会因模具和工具成本而变得昂贵。然而, 阿尔斯通通过3D打印仅用一个半月就完成了从设计到批量生产的全过程。

3. 工装夹具

工装夹具是制造和维修过程中不可或缺的工具，但传统制造方法往往难以满足其复杂的几何形状要求。

3D打印技术的出现为工装夹具的设计和制造带来了新的可能，可以快速生产出轻量化、定制化的工具。

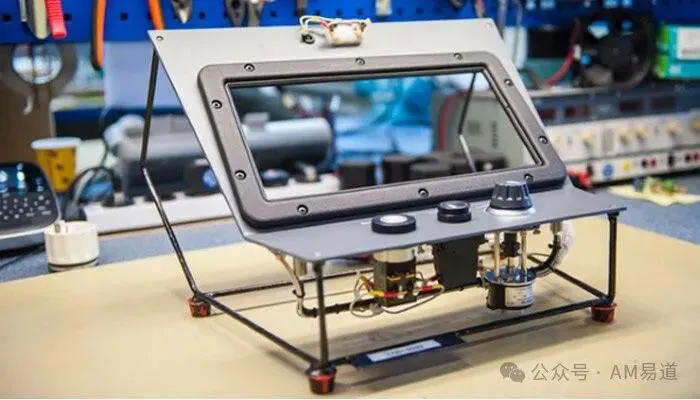

案例：西门子交通的3D打印工装革新

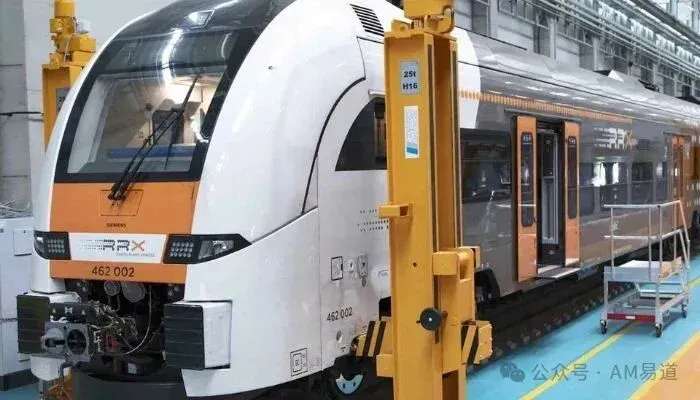

西门子交通（Siemens Mobility）在其RRX铁路服务中心大规模应用了3D打印技术生产工装夹具。

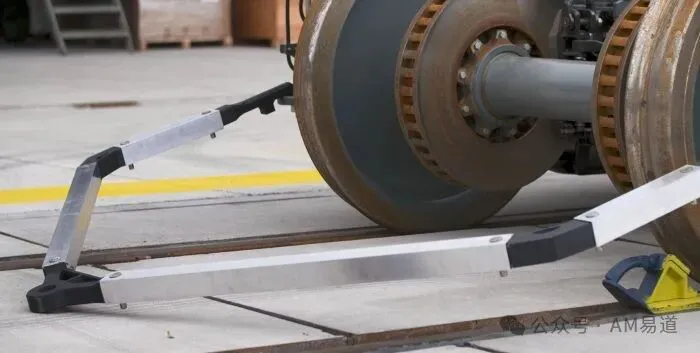

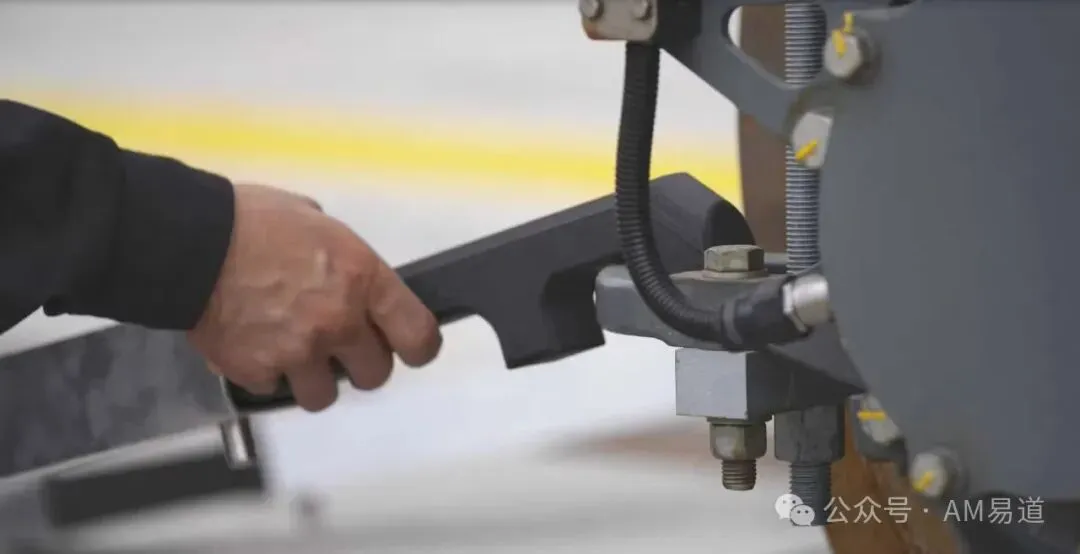

其中一个典型案例是用于转向架维护的连接器工具。这种工具形状复杂，需要高度定制，传统制造方法难以胜任。

西门子交通用FDM技术成功打印出了这种连接器工具。3D打印不仅让他们能够快速生产出符合要求的工具，还大大降低了对外部供应商的依赖，缩短了交付时间，降低了每件零件的成本。

Siemens Mobility客户服务部门的增材制造负责人Michael Kuczmik表示："能够随时3D打印定制工具和备件，而且没有最小订单量限制，这彻底改变了我们的供应链。”

4. 轻量化结构件

轻量化是轨道交通行业一直追求的目标，因为它可以显著降低能耗，提高列车运行效率。3D打印技术的出现为轻量化设计提供了新的可能性，可以生产出传统方法难以实现的复杂内部结构，从而在保证强度的同时减轻重量。

案例：英国铁路研究所的轻量化探索

由英国哈德斯菲尔德大学铁路研究所（IRR）主导的欧洲Run2Rail项目，正在利用3D打印和碳纤维技术设计更轻、更安全、更安静的列车。

项目负责人Simon Iwnicki教授解释道："3D打印让我们能够制造出具有复杂几何形状的部件，这些部件重量更轻，但强度却更高。

例如，我们可以用3D打印技术生产轴箱或轴承部件等小型组件。"

这个项目汇集了15个欧洲合作伙伴，旨在通过创新技术降低欧洲铁路行业的生态足迹。

他们的目标是通过使用3D打印和先进复合材料，显著减少列车重量，同时提高其性能和安全性。

5. 定制化外观部件

3D打印不仅可以用于功能性部件，还能为列车外观设计带来新的可能性。它允许设计师创造出传统制造方法难以实现的复杂形状，从而提升列车的美学和空气动力学性能。

案例1：西班牙列车制造商的3D打印前端部件

西班牙列车制造商CAF及其子公司RL Components在这一领域取得了突破性进展。

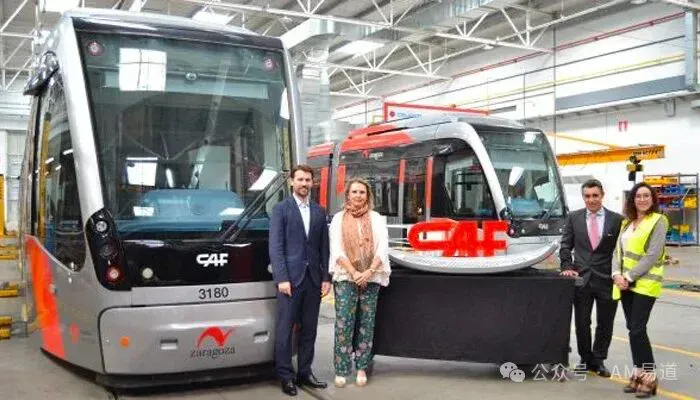

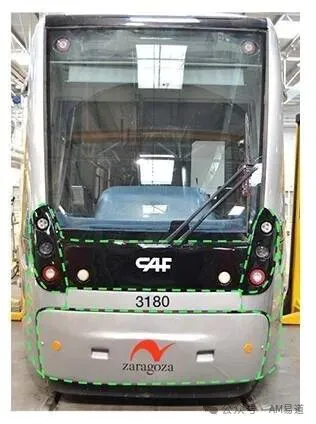

他们开发了首个集成3D打印前端组件的轻轨车辆。这个项目是与萨拉戈萨有轨电车公司合作完成的，涉及为CAF Urbos车辆设计和制造前端部件。

CAF使用了符合最严格的铁路行业防火和防烟规定的先进聚合物进行3D打印。

这不仅展示了3D打印在生产大型外观部件方面的能力，还证明了这项技术在满足严格的行业安全标准方面的潜力。

具体来说，CAF利用3D打印技术制造了车头的多个部件，包括前脸面板和装饰性元素。

这些部件不仅美观，还具有出色的空气动力学性能，有助于减少列车运行时的能耗。

此外，由于3D打印的灵活性，CAF能够轻松地为不同客户定制车头设计，而无需额外的模具成本。

CAF还利用3D扫描技术进行备件的逆向工程，进一步展示了3D技术在铁路行业全生命周期应用的潜力。

这意味着即使是已经停产的老旧车型，也可以通过3D扫描和打印技术快速获得所需的替换部件。

6. 创新型功能部件

3D打印不仅能够复制现有部件，还能创造出全新的功能性部件，为列车设计带来革命性的变化。这种灵活性使得工程师可以快速响应新的需求，设计和生产出创新的解决方案。

案例1：俄罗斯铁路的创新门把手

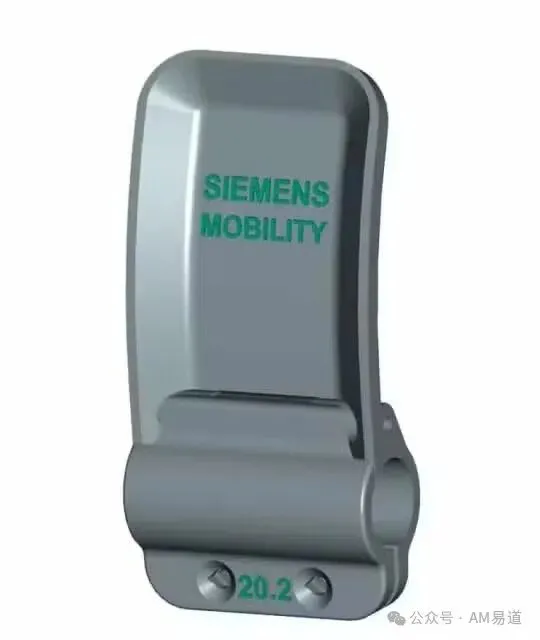

在疫情期间，俄罗斯铁路（RZD）与西门子交通合作，利用3D打印技术开发了一种创新型门把手。

这种把手可以用肘部或前臂打开，有助于减少病毒在公共场所的传播。

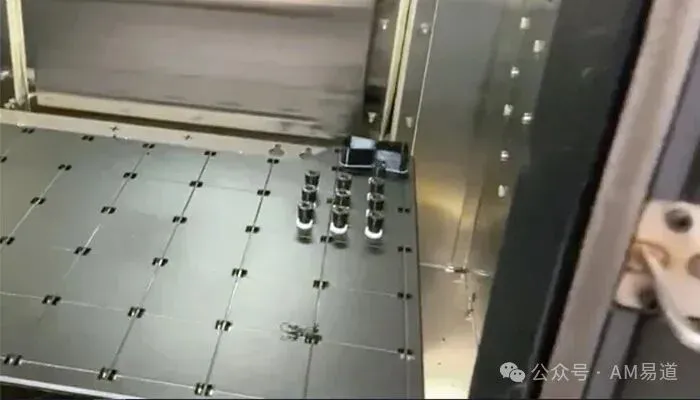

西门子交通3D打印机制造了36个这样的门把手适配器，并将其安装在RZD在莫斯科地区运营的几列列车上进行测试。

这些适配器使用了坚固耐用的工程级热塑性塑料，可以承受频繁使用和清洁。

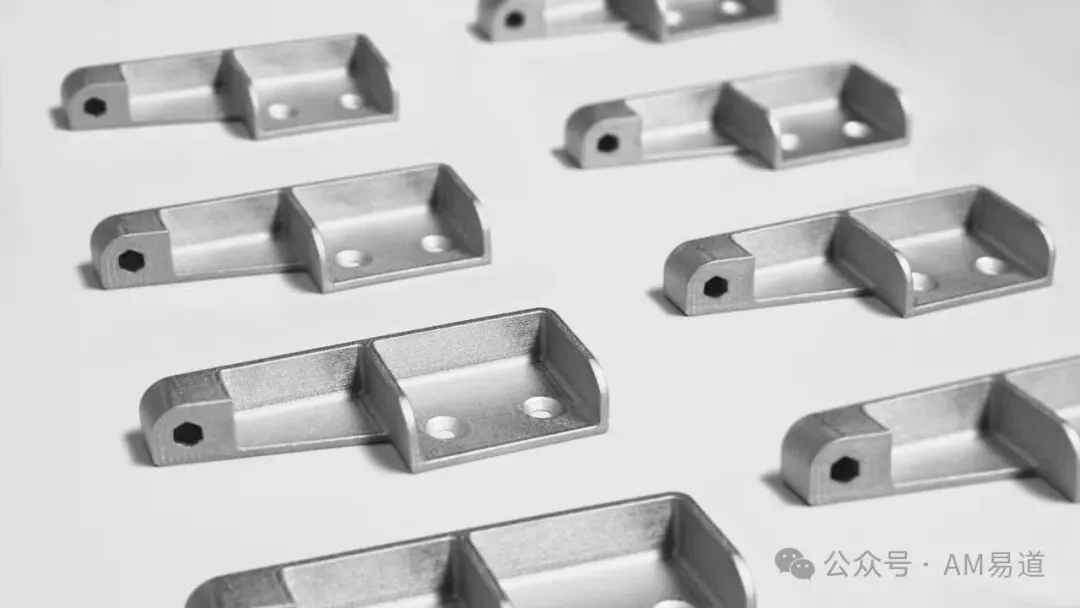

案例2：Wabtec公司的大规模应用

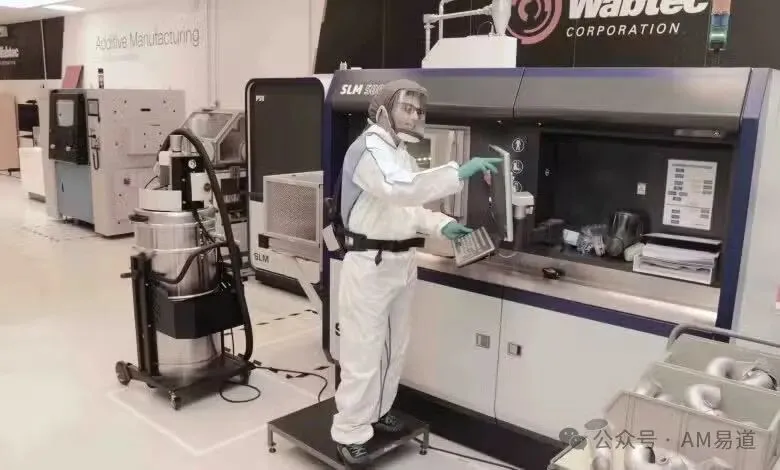

Wabtec公司，作为全球铁路和运输行业的领先制造商，投资了粘结剂喷射技术以及选区激光熔化技术，并已经确定了250多个可以使用增材制造的组件。这显示了3D打印技术在铁路行业大规模应用的潜力。

Wabtec的创新团队正在探索如何利用3D打印技术来改进现有产品线中的零部件。他们的目标是通过设计优化和材料创新，提高零部件的性能，同时降低成本和缩短生产周期。

虽然具体的零部件清单尚未公开，但据了解，这些部件涵盖了从车厢内部组件到机车动力系统的各个方面。

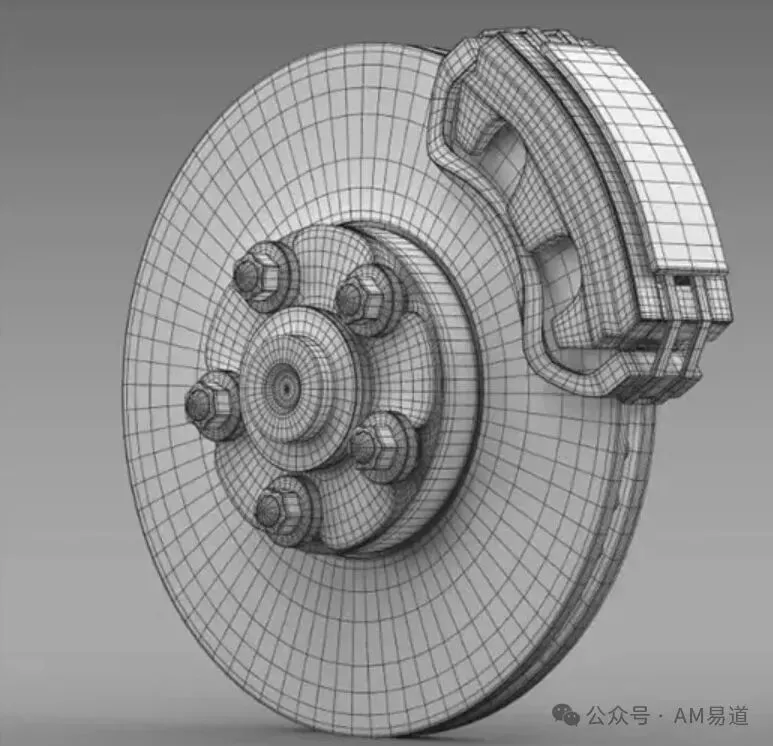

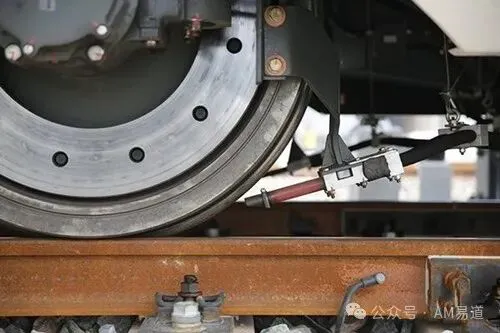

案例3：3D打印火车制动盘

EPlus3D展示了金属3D打印技术在关键功能部件上的应用潜力。他们成功3D打印了一个火车制动盘，这是列车最关键的安全部件之一。

这个案例显示了3D打印技术在生产大型、高强度金属部件方面的能力。这种方法可以实现复杂的内部结构设计，潜在地提高制动盘的性能，如热耗散能力。

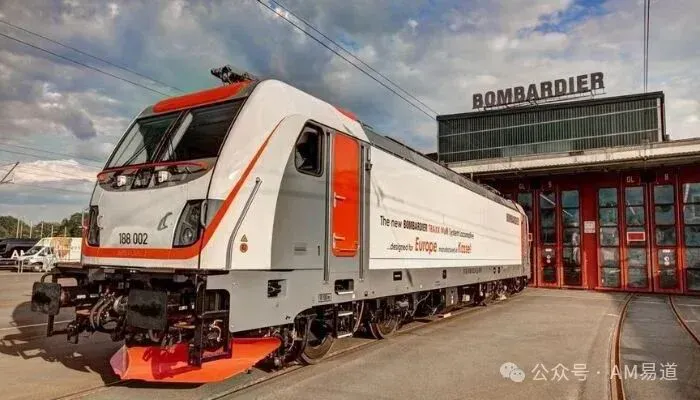

案例4：Bombardier Transport的合作

Bombardier Transport用3D打印机生产空气管道、保护罩和电缆槽等部件。

案例5：我国铸锻铣一体化金属3D打印技术

华中科技大学曾开发了"铸锻铣一体化金属3D打印"技术，在高铁制造中展现巨大潜力：

1. 优势：微铸锻铝合金缺陷减少，组织细化，韧性提升。

2. 应用：成功打印时速600公里以上磁浮列车悬浮架关键支撑部件。

3. 合作：与西南交通大学合作开发高速列车铝合金齿轮箱，修复损伤车轴。



中车青岛四方机车车辆股份有限公司丁叁叁副总工程师表示，这项技术为超高速、长寿命地面交通装备制造提供新方案。西南交通大学吴圣川教授指出，该技术突破了材料内部损伤演化及定量表征的瓶颈，为重大装备服役提供了新的研究方法。

7. 基础设施建设

3D打印技术不仅应用于车辆本身，还开始在铁路基础设施建设中发挥作用。这种创新方法可以帮助降低建设成本，缩短施工时间，并提供更多的设计自由度。

案例：英国高速铁路网络的混凝土3D打印

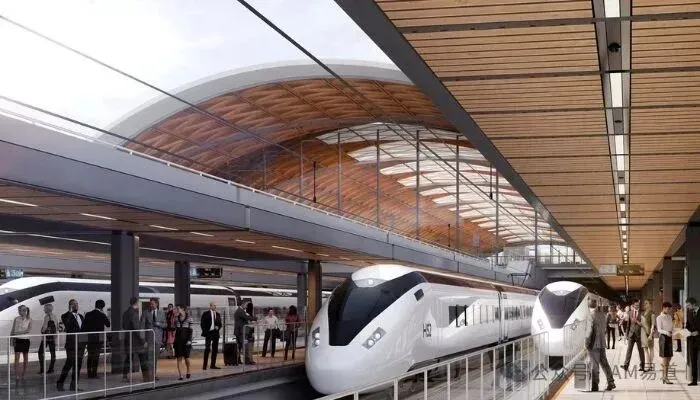

英国高速铁路网络HS2正在使用"Printfrastructure"技术（一种3D混凝土打印工艺，添加石墨烯以增加强度）来建造部分基础设施。这种方法可以减少碳排放，并允许在物理受限的区域进行施工。

具体来说，HS2的承包商SCS JV计划使用计算机操作的机器人来3D打印混凝土，允许他们在现场制造结构。这不仅可以减少运输和装配预制板的碳排放，还允许公司在物理受限的区域工作。

这项技术的一个关键创新是在混凝土中添加石墨烯。石墨烯的加入不仅增加了混凝土的强度，还提高了其导电性，这可能为未来的智能基础设施铺平道路。

8. 原型模型制作

3D打印技术在原型制作中的应用可以大大加快产品开发周期，降低成本，并允许设计师和工程师在早期阶段进行更多的迭代和优化。

案例：座椅原型制造

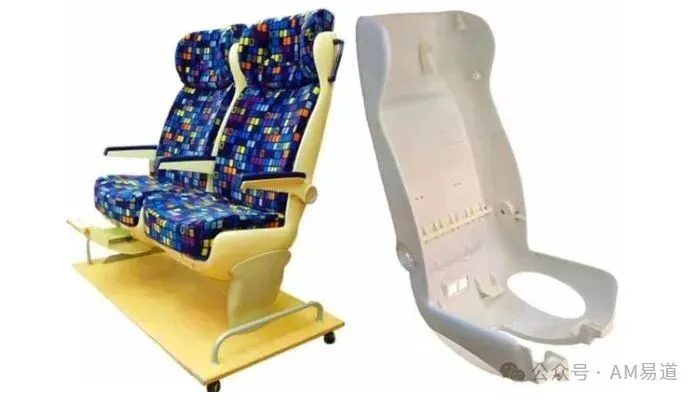

Polgar公司，一家专门为汽车和铁路行业生产部件的制造商，利用3D打印技术革新了其座椅原型制作过程。

他们用3D扫描逆向工程然后再设计成功打印出了一个座椅原型。

这种方法将原型制作成本降低了90%（节省了370,000欧元），并将生产时间从传统的16周缩短到仅3周。为了制作这个相对较大的部件，座椅被分成不同的组件进行打印，然后再组装在一起。

这个案例显示了3D打印在大型复杂部件原型制作中的潜力，特别是在传统方法成本高昂或耗时较长的情况下。

9. 货运应用

虽然大多数3D打印应用集中在客运领域，但货运铁路也开始探索这项技术的潜力，特别是在提高运营效率和安全性方面。

案例：美国铁路的效率提升

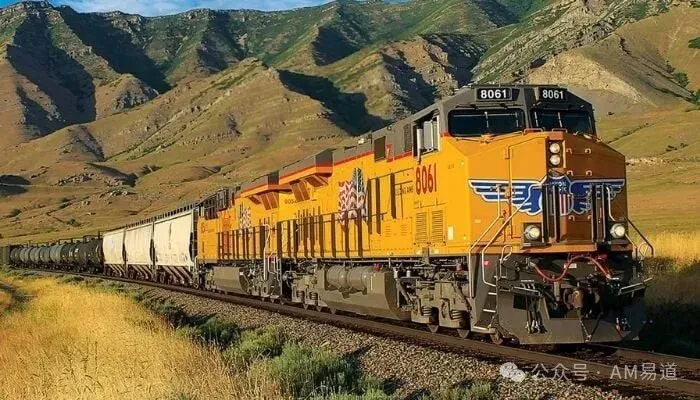

Union Pacific是美国第二大铁路公司，拥有8300台机车，覆盖23个州的32,300英里（51,800公里）铁路。

尽管美国的商业铁路运输不如其他大陆普及，但Union Pacific自2013年起就开始使用3D打印技术来提高机车操作的安全性和效率。

虽然Union Pacific没有透露具体使用的3D打印技术，但据报道，该公司广泛使用3D打印进行原型制作。这使得他们能够快速测试和验证新的设计理念，而无需投入大量资金进行全尺寸生产。

例如，Union Pacific使用3D打印技术开发了一种新型的货车联轴器对准工具。

这个工具可以帮助工人更安全、更高效地连接货车，减少了工伤风险，同时提高了操作速度。

10. 综合应用中心

随着3D打印技术在铁路行业的应用日益广泛，一些公司和组织开始建立综合应用中心，以系统化地探索和推广这项技术。

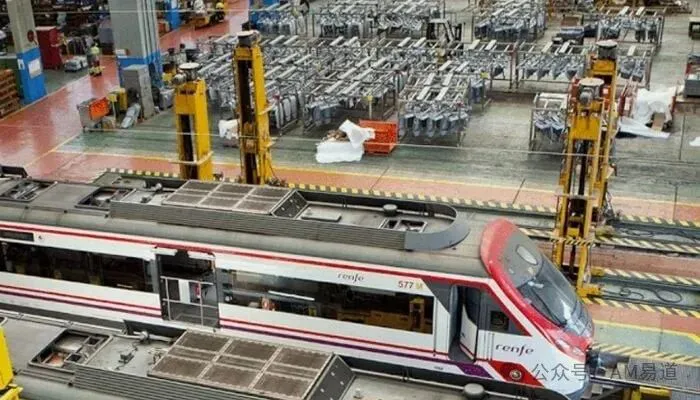

案例1：西班牙铁路运输公司的3D打印试点中心

西班牙领先的铁路运输公司Renfe在马德里建立了一个3D打印试点中心。该中心集成了聚合物3D打印设备、后处理区域以及3D扫描和逆向工程解决方案。

这使Renfe能够创建备件，以及小批量和短系列订单，大大降低了成本并缩短了生产时间。

Renfe的创新总监María Luisa Domínguez表示："这个试点中心让我们能够在整个价值链中探索3D打印技术的潜力。从设计优化到快速原型制作，再到最终零件生产，我们正在重新定义我们的制造和维护流程。"

具体来说，Renfe已经使用这个中心成功开发了几个关键应用：

1. 为老旧车型开发停产备件，延长了这些车辆的使用寿命。

2. 为新型高速列车设计和制作轻量化内饰部件，提高了能源效率。

3. 开发定制化维修工具，提高了维护效率。



案例2：德国柏林的3D打印铁路应用推广工作

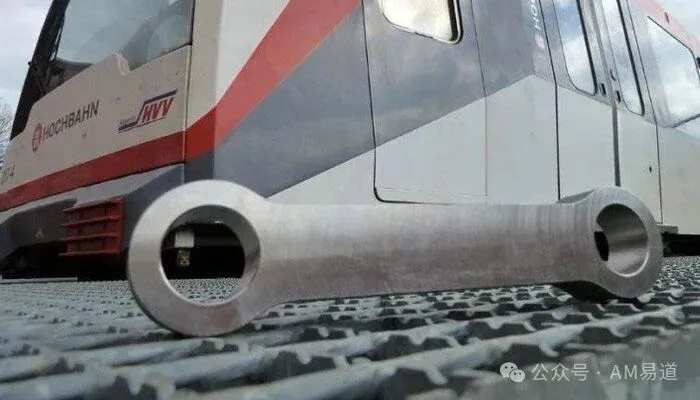

德国柏林的组织MGA致力于在铁路和整个移动性领域推广3D打印技术的使用。他们在2019年取得了重大突破，获得了第一个3D打印铁路安全关键部件的批准。

这是一个用于地铁的金属制动悬架，标志着3D打印技术在铁路安全关键部件领域的重要进展。

MGA的创始人兼CEO Stefanie Brickwede解释道："获得这个批准是一个里程碑。它证明了3D打印技术已经成熟到可以用于生产关键安全部件。这为整个行业打开了新的可能性。"

MGA的工作不仅限于技术开发，还包括:

1. 建立行业标准和认证流程

2. 组织知识共享和最佳实践交流

3. 促进行业内外的合作，推动创新

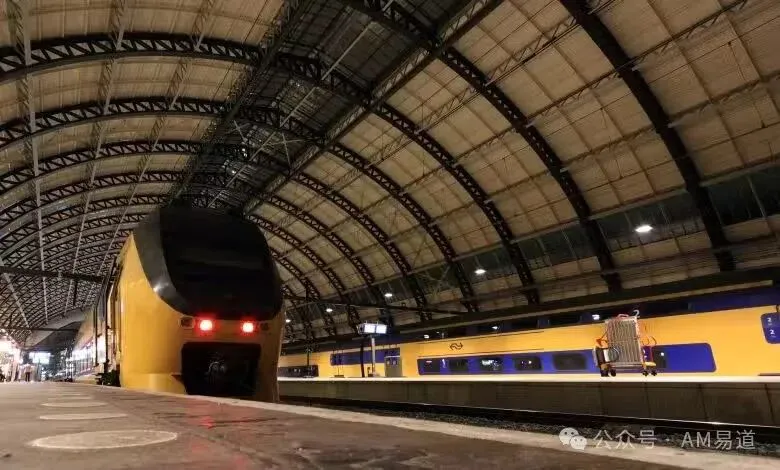

案例3：荷兰铁路公司的3D打印广泛应用

荷兰国家铁路公司(NS)已经开始使用3D打印技术制造20种火车零部件。他们不仅使用3D打印，还采用了3D扫描和数字化技术。NS已经能够制造复杂的难以复制的部件，如仪表板框架。

NS的3D打印项目负责人Bas Hendrikx表示："3D打印彻底改变了我们的维护和修理流程。我们现在可以在几天内生产出过去需要几个月才能获得的备件。这不仅提高了我们的运营效率，还大大减少了列车的停运时间。"

NS的3D打印应用包括：

1. 通过3D扫描旧模型，然后使用增材制造创建新组件，快速复制停产零件。

2. 设计和生产定制化的乘客设施，如带有集成充电端口的扶手。

3. 开发轻量化部件，提高列车的能源效率。



这些多样化的应用案例充分展示了3D打印技术在轨道交通领域的广泛应用潜力。

从内饰件到关键备件，从创新功能部件到基础设施建设，3D打印正在全方位改变铁路行业的生产和维护方式。

这不仅提高了效率，降低了成本，更为行业带来了前所未有的灵活性和创新可能。

AM易道认为，这些综合应用中心和广泛的应用案例清楚地表明，3D打印技术正在成为铁路行业不可或缺的一部分。

它不仅提供了技术解决方案，还正在推动整个行业的创新文化。

随着这些中心的发展和经验的积累，我们可以期待看到更多创新应用和突破性成果。

展望与挑战

尽管3D打印技术在轨道交通领域已经展现出巨大潜力，但要实现全面应用仍面临诸多挑战。同时，这项技术的不断进步也为行业未来发展带来了令人振奋的前景。

应用挑战

1. 安全认证挑战：轨道交通行业对安全要求极其严格。3D打印部件要获得广泛应用，必须通过严苛的安全认证。比如，行业需要制定3D打印零部件的统一标准。这个过程复杂而漫长，但对于技术的大规模应用至关重要。



2. 材料性能挑战：虽然3D打印材料不断进步，但在某些应用场景下，其性能仍难以匹敌传统材料。特别是在需要承受高温、高压或极端环境的关键部件方面，材料性能仍是一个瓶颈。



3. 生产规模：目前3D打印技术主要适用于小批量生产。如何将其扩展到大规模生产，同时保持成本优势，是业界需要解决的难题。

AM易道前景展望

1. 智能制造：3D打印有望与物联网、人工智能等技术深度融合，推动轨道交通行业向智能制造转型。

   例如，AI算法可能会根据历史数据和实时监测信息，预测零部件的磨损情况，并自动触发3D打印订单。这种预测性维护模式将大大提高铁路运营的效率和可靠性。



2. 个性化服务：3D打印为列车内饰和服务设施的个性化定制提供了可能性。未来，乘客可能会享受到更符合个人需求的乘车体验。



3. 可持续发展：通过优化设计和材料使用，3D打印有望大幅减少轨道交通行业的碳足迹。



4. 新型列车设计：随着3D打印技术的成熟，我们可能会看到全新概念的列车设计。例如，更轻量化、更符合空气动力学的车身结构，或者更模块化、易于维护的内部结构。



5. 跨行业协作：3D打印技术的应用正在促进轨道交通行业与其他行业的跨界合作。例如，航空航天行业的3D打印轻量化技术可能会被引入到高速列车的设计中。



写在最后

从车厢内饰到关键零部件，从维修备件到创新设计，3D打印技术正在全方位重塑轨道交通产业。

3D打印让我们重新思考每个零件的设计和生产方式，让我们有机会创造出过去难以想象的解决方案。

在这个万亿级的市场中，3D打印技术正在创造新的商业机会和竞争优势。

对于投资者和行业参与者来说，密切关注这一技术的发展趋势，并积极探索其应用潜力，将是在未来市场中保持竞争力的关键。

未来的列车可能会更轻、更快、更智能，而这一切都离不开3D打印技术的贡献。

我们也面临着许多值得思考的问题：

1. 3D打印技术将如何改变普通乘客的铁路出行体验？我们是否会看到更个性化、更舒适的车厢设计？



2. 在安全性和可靠性至关重要的铁路行业，3D打印技术在关键部件上的应用前景如何？我们如何平衡创新与安全？



3. 这项技术可能会如何影响铁路行业的就业结构和技能需求？我们是否需要重新思考行业人才培养的方式？



4. 对于发展中国家来说，3D打印技术可能为其铁路系统带来哪些机遇和挑战？它是否能帮助这些国家加速铁路基础设施的现代化进程？



5. 3D打印技术如何与人工智能、物联网等其他新兴技术结合，进一步推动铁路行业的创新？我们是否正在迈向一个全新的智能化铁路时代？



未来已来，让我们拭目以待，共同探讨并迎接3D打印技术在轨道交通领域带来的无限可能。

您对这些问题有什么看法？欢迎在评论区分享您的观点和见解，让我们一起畅想3D打印应用轨道交通的未来蓝图。
