美军DARPA资助，洛马1500万美元领投，3D打印行波管，全新电磁战场加速利器！

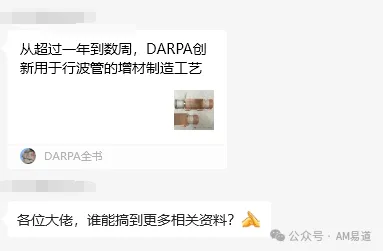

在某个3D打印群里，有位读者问，哪里能搞到更多关于DARPA新增材项目的资料？

AM易道感到好奇，当美国防部砸下数百万美元只为了一个看似古老的电子管技术时，背后究竟隐藏着什么样的战略考量？

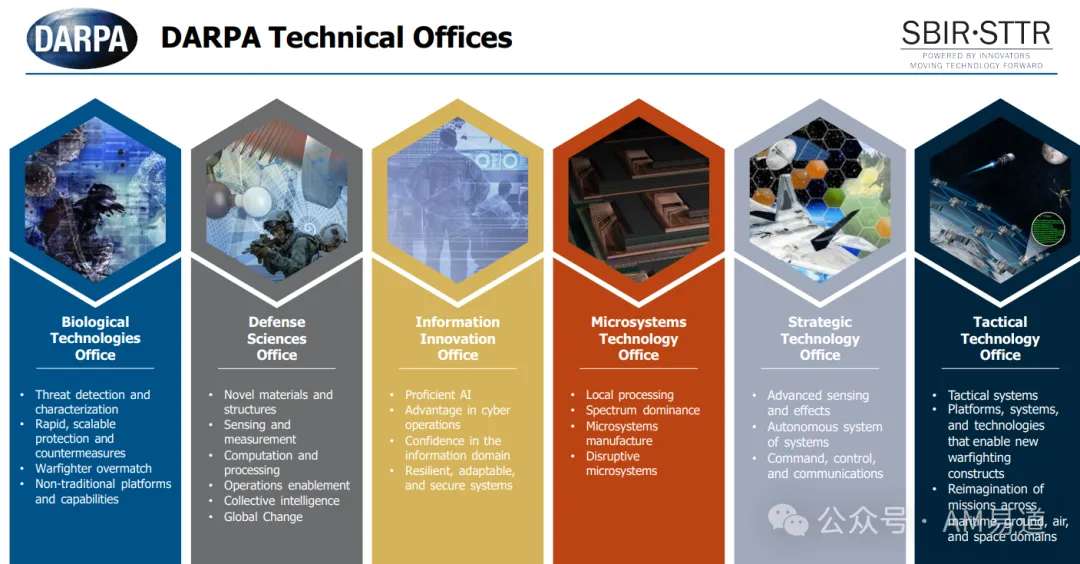

本文AM易道将试图揭秘DARPA微系统技术办公室（Microsystems Technology Office）如何通过「高频真空电子学先进制造」（Advanced Manufacturing for High-Frequency Vacuum Electronics）项目重新定义制造极限，打造未来战争中的隐形利器。

在通信与反通信、探测与反探测的无声战争中，谁掌握了毫米波的制高点，谁就掌握了未来战场的制胜关键。

文末有相关资料获取方式。

DARPA为什么资助增材制造的行波管？

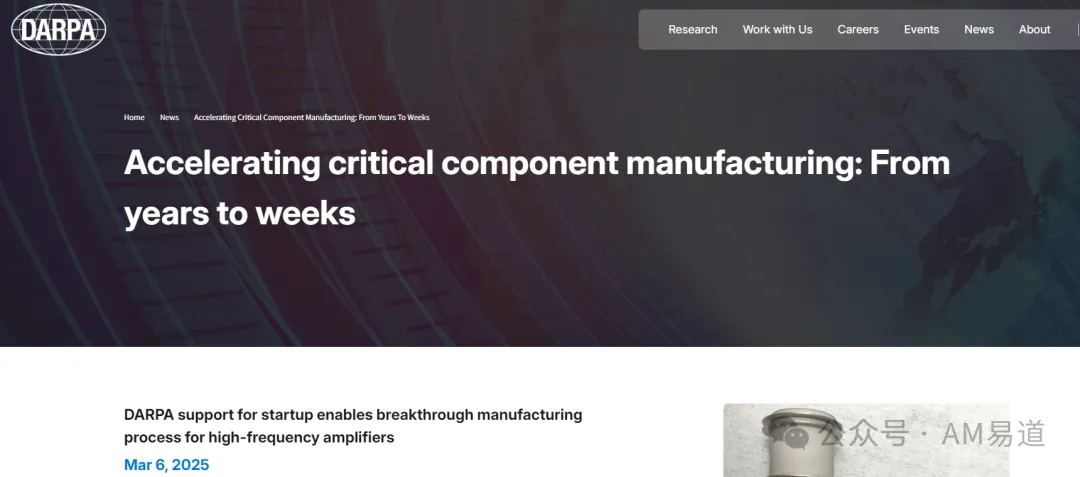

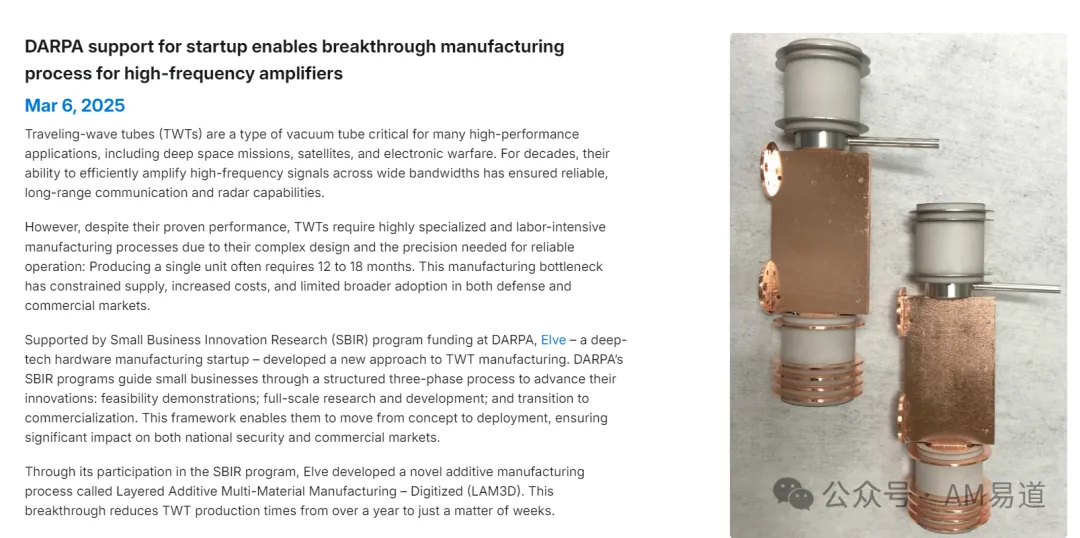

如果说有一项技术能让国防部的采购人员眼前一亮，那一定是能将18个月生产周期压缩到几周的增材制造工艺。2025年3月初，美国国防高级研究计划局（DARPA）宣布，通过对深科技初创企业Elve的资助。

一项名为「分层增材多材料制造-数字化」（Layered Additive Multi-Material Manufacturing – Digitized，简称LAM3D）的创新工艺成功将行波管（Traveling-Wave Tubes，TWTs）的制造周期从传统的12-18个月缩短至仅需几周。对于大多数消费者来说，行波管这个名词可能相当陌生，但对于国防、航空航天和高端通信行业而言，这种高频信号放大器却是不可或缺的关键组件。

行波管广泛应用于长距离通信、雷达系统和深空任务中，其性能直接关系到信号传输的质量和距离。然而，传统的行波管制造工艺犹如一门复杂的手工艺，需要极其精确的机械加工和装配，常常耗时超过一年。

行波管的工作原理：电子与电磁波的优雅共舞

理解行波管的制造突破，首先需要了解这种器件如何工作。行波管（TWT）是一种利用电子束与电磁波相互作用放大信号的真空电子设备。正如Elve公司在《微波期刊》的研究文章中所详述的，TWT的工作始于电子枪，它创建一束被静电聚焦成窄流的电子束。

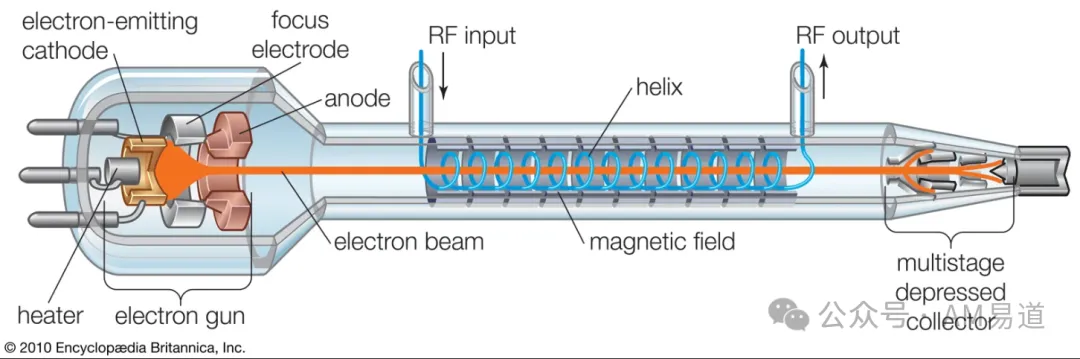

行波管的核心原理其实就像一场精心编排的电子舞蹈。一个叫热阴极的元件被加热，向真空中释放电子（就像水壶烧开后释放水蒸气）。这些电子被电场加速并聚焦成一束细流（想象成水枪喷出的水流）。这束电子流穿过一个特殊的结构，在那里它们与射频信号相遇。射频信号的电场作用下，有些电子加速，有些减速，形成电子团（类似于高速公路上形成的车流密集区）。这些电子团与射频波相互作用，将自己的能量传递给电磁波，使信号得到放大。

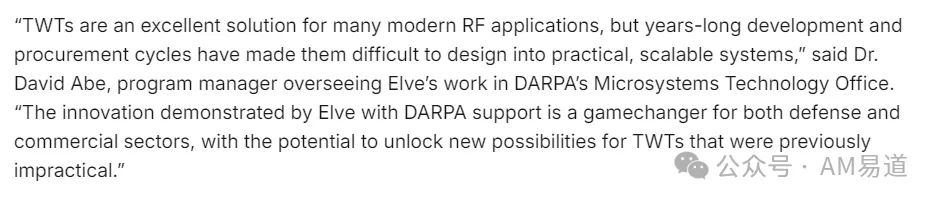

正是这种独特的能量转换机制，使行波管在高频高功率应用中表现出色，成为卫星通信和雷达系统中的关键组件。DARPA微系统技术办公室负责监督Elve工作的项目经理David Abe博士表示：「行波管对于许多现代射频应用来说是极佳的解决方案，但多年的开发和采购周期使得它们难以设计到实用、可扩展的系统中。Elve在DARPA支持下展示的创新对国防和商业领域都是一个游戏规则改变者，有可能为行波管开启以前难以实现的新可能性。」

LAM3D：不止于3D打印的增材制造技术

当我们谈论LAM3D技术时，若简单地称之为3D打印，恐怕会低估了它的复杂性和创新性。LAM3D具体是什么技术，Elve和DARPA都没有公开。但AM易道从其学术分享内容来猜测，LAM3D指的应该是一种混合制造工艺方案。

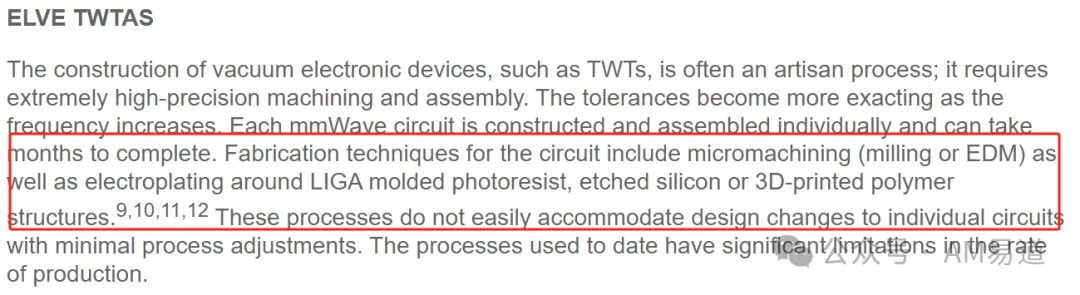

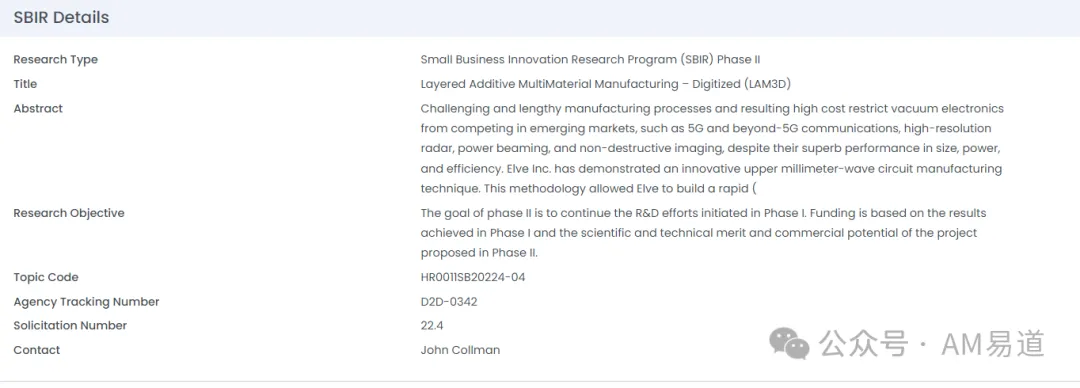

包含了EDM机加电火花，电镀，模制光刻胶，蚀刻和3D打印聚合物结构的混合制造方式。并不单指某种具体的加工技术。这项技术组合方案适合制造行波管中的关键组，交互电路。《微波期刊》2023年4月发表的论文：

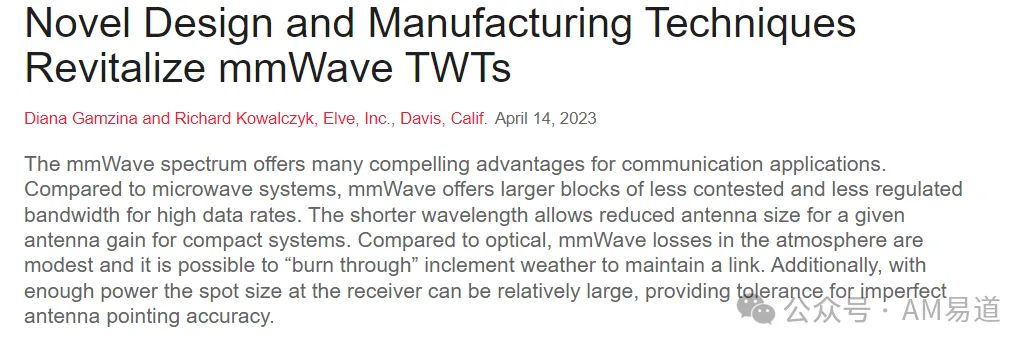

《Novel Design and Manufacturing Techniques Revitalize mmWave TWTs》，由Elve公司的Diana Gamzina和Richard Kowalczyk撰写（后文会介绍他们是公司的创始人），其中详细描述了加工挑战：

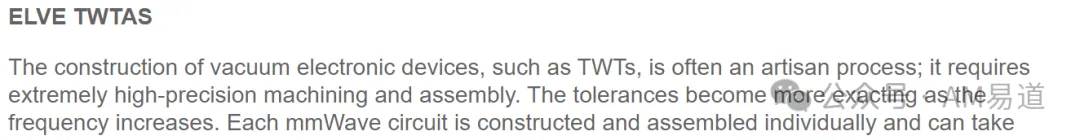

「真空电子设备，如行波管的制造常常是一个工匠式的过程；它需要极其高精度的机械加工和装配。随着频率增加，公差要求变得更加严格。每个毫米波电路都需要单独构建和装配，往往需要数月才能完成。」

AM易道根据公开信息推测，LAM3D技术巧妙地结合了以下几个关键创新：能同时处理多种材料，包括金属、介电材料和复合材料，使单一制造过程中可完成复杂的功能集成。借助先进的光学和机械系统，确保在微米级别的制造精度，解决了毫米波电路对位公差要求苛刻的难题。可能还带某些实时质量监控，和数字化工艺控制。当然这只是猜测，如果各工序结合是实验室硬凑的，也仍然算作是一种创新。

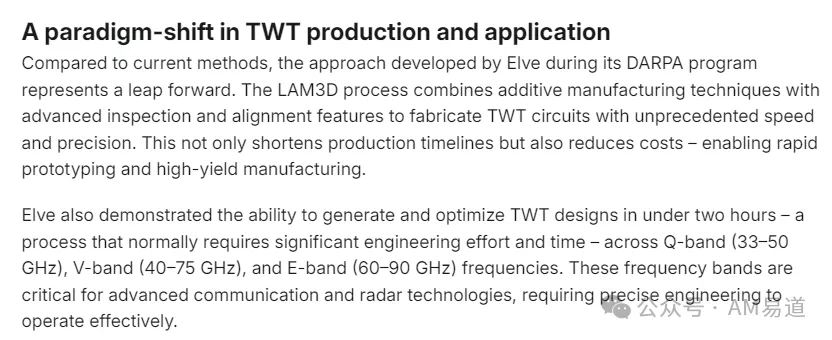

据DARPA公开信息描述，Elve通过LAM3D技术不仅实现了行波管的快速制造，还展示了在两小时内生成并优化特定频率范围TWT设计的能力。

这一设计优化过程包括Q波段（33-50 GHz）、V波段（40-75 GHz）和E波段（60-90 GHz）频率，这些频段对先进通信和雷达技术至关重要。

Elve公司：微波管复兴的创新先锋

成立于加利福尼亚州戴维斯的Elve公司，已成为真空电子设备制造领域的创新领军者。

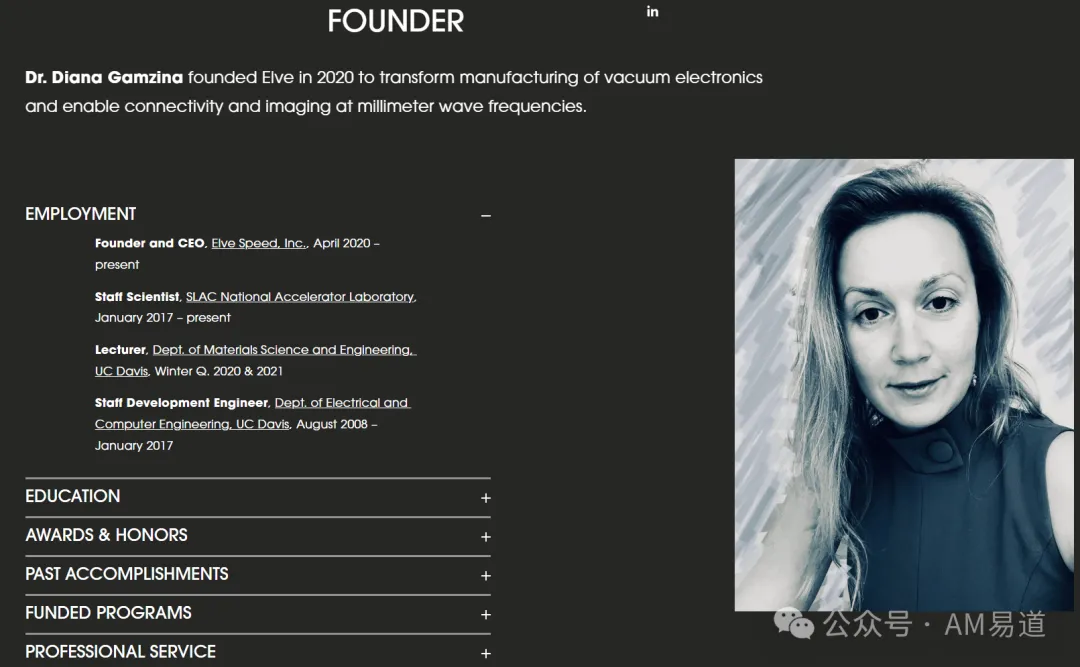

由行波管专家Diana Gamzina博士（曾在斯坦福SLAC国家加速器实验室做研究）和Richard Kowalczyk（核能工程专家）领导的团队组成。

他们将先进材料科学与创新制造工艺相结合，重新定义了毫米波行波管的性能边界。

Elve的创新不仅体现在LAM3D制造工艺上，还包括多项行波管设计和材料方面的突破：

纳米复合钪酸盐钨发射器：

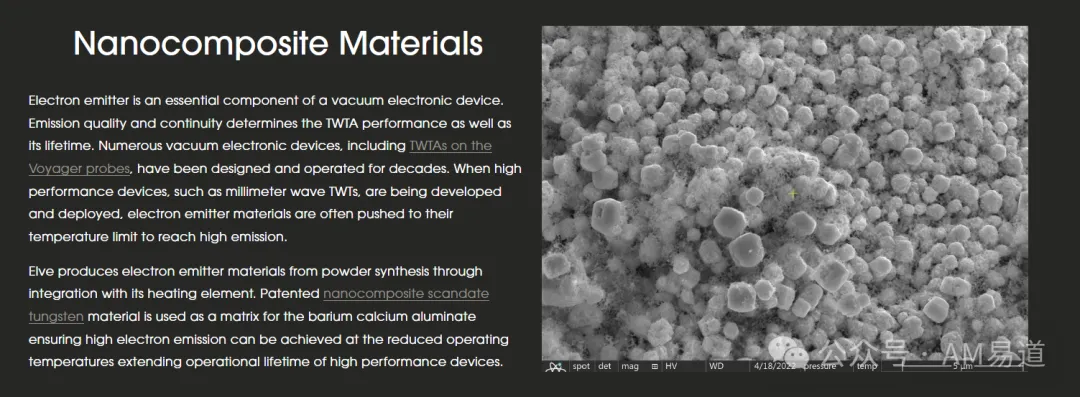

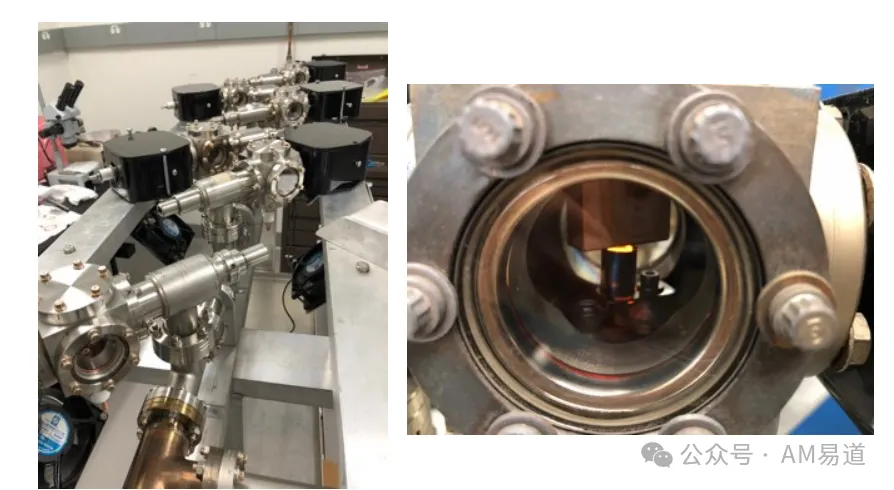

Elve开发的电子发射材料具有显著低于传统材料的功函数。这种特殊材料允许在相同温度下获得更高的电子电流密度，大大延长了高性能器件的使用寿命。

正如他们的研究所示：「这些特殊材料允许在相同温度下实现更高的电子发射电流密度。因此，可以使用更小的发射器，使设备在聚焦结构中的微小尺寸误差下保持强健性，同时维持长寿命。」

片状电子束设计：

与传统行波管使用的圆形电子束不同，Elve采用了具有椭圆形截面的「片状」电子束。这种创新设计减少了电子束中的空间电荷密度和功率密度，降低了对磁场的要求。同时，保持一个椭圆尺寸相对于波长较小，确保了良好的电路效率。正如其研究文章中所述：「平面片状束构型非常适合现代制造技术。」

折叠波导电路：

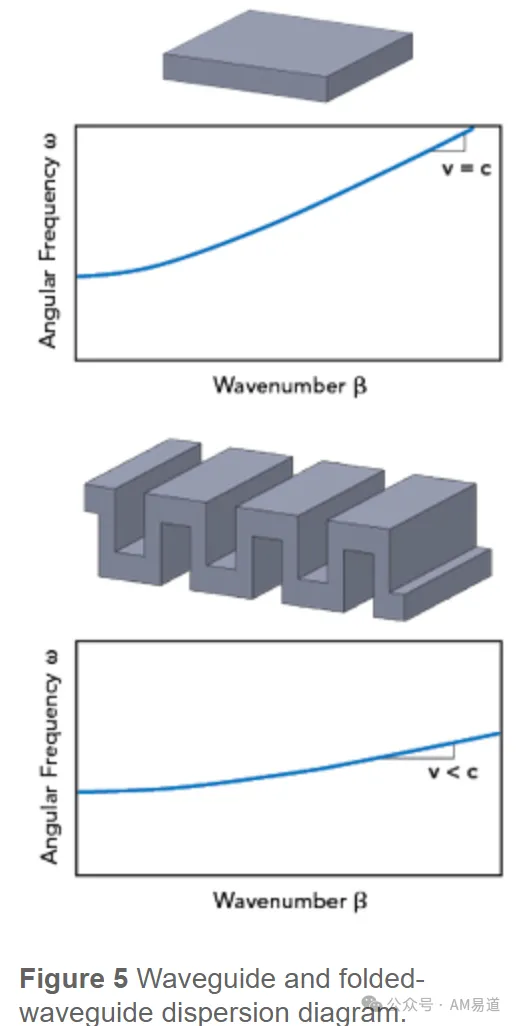

参考图5（来自《Novel Design and Manufacturing Techniques Revitalize mmWave TWTs》），Elve采用了折叠波导电路设计，这种设计使波导多次折回自身，减少了沿电子束传播方向的射频有效速度。

这一设计允许选择适当的波导横截面和路径，实现相位速度与电子束速度的匹配，并可以优化电路以在较宽频带上获得相对恒定的相位速度，从而在宽带放大器中实现平坦的增益频率特性。

完全金属电路：

与需要陶瓷支撑的传统螺旋电路不同，Elve的折叠波导设计允许全金属结构，显著改善了热处理能力和机械稳定性。通过LAM3D增材制造技术，Elve能够快速迭代这些复杂设计，将理论创新转化为实际产品。

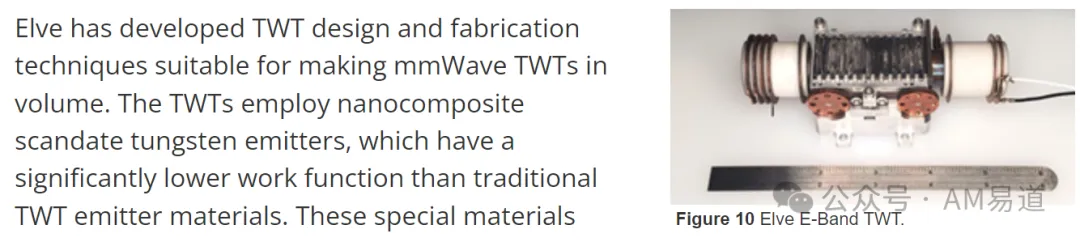

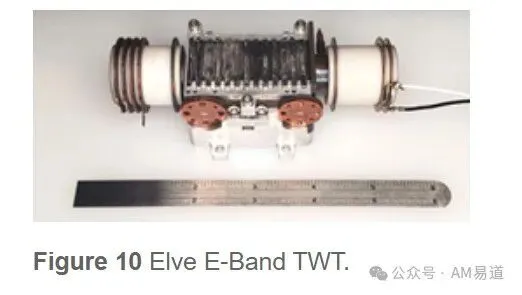

图10展示了Elve E波段TWT的实际物理设计，这是一种紧凑的平面设计，明显有别于传统行波管的圆筒形结构。

该设计利用LAM3D工艺的优势，创造出更紧凑、更高集成度的器件。

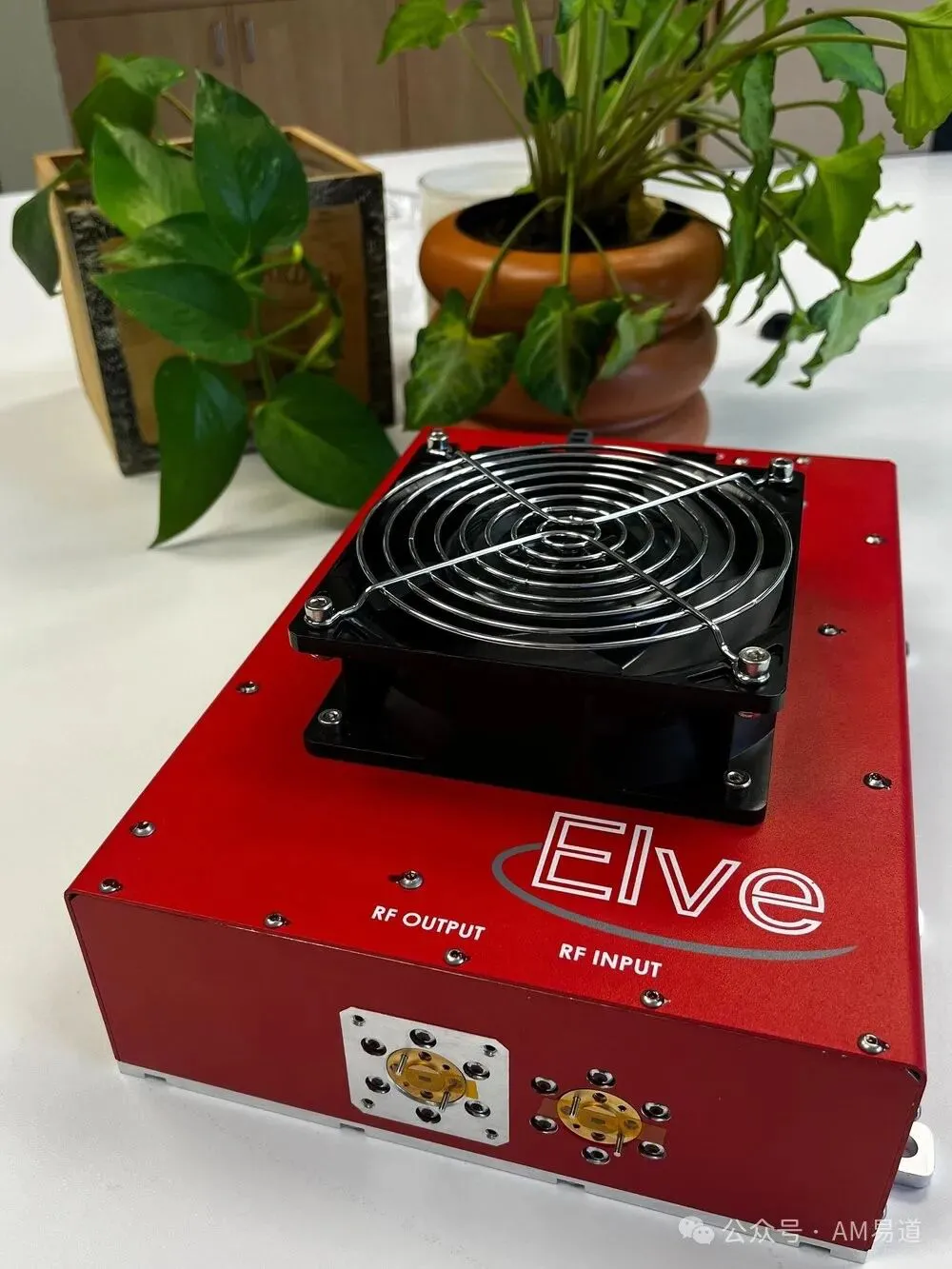

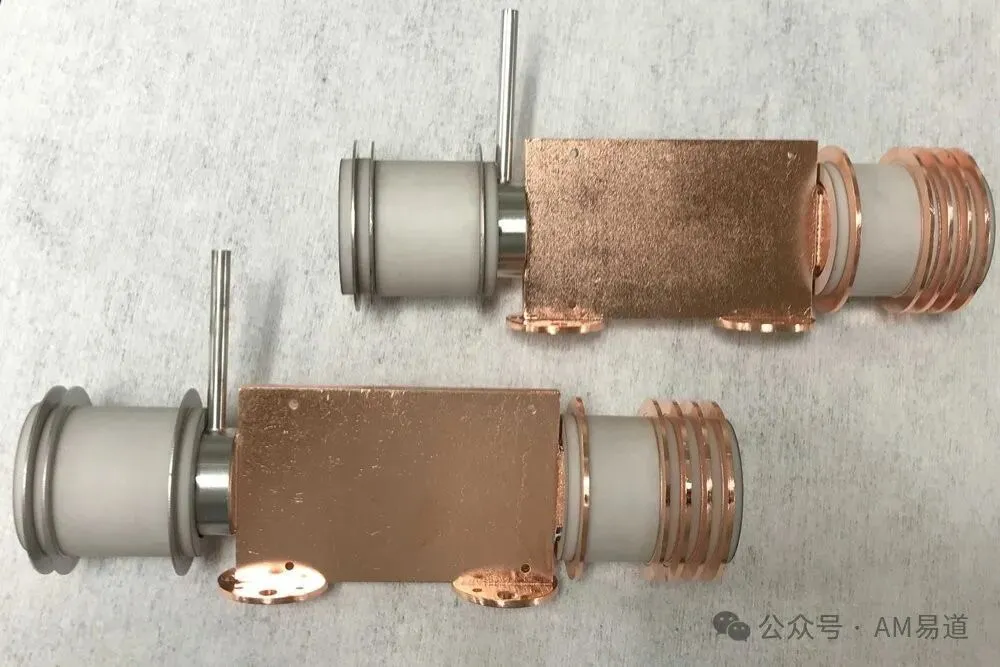

如上图所示，完整的Elve E波段PA（功率放大器）包括TWT和EPC，形成一个紧凑且高度集成的系统，突显了新型制造方法带来的系统级优势。

性能规格：超越固态技术的界限

Elve的E波段TWT放大器，展示了令人印象深刻的性能指标：

• 频率范围：81-86 GHz


• 射频输出功率：最小100W

• 小信号增益：20 dB

• 效率：32%

• 功率密度：37 mW/cm³

• 尺寸：23 × 15 × 8 cm

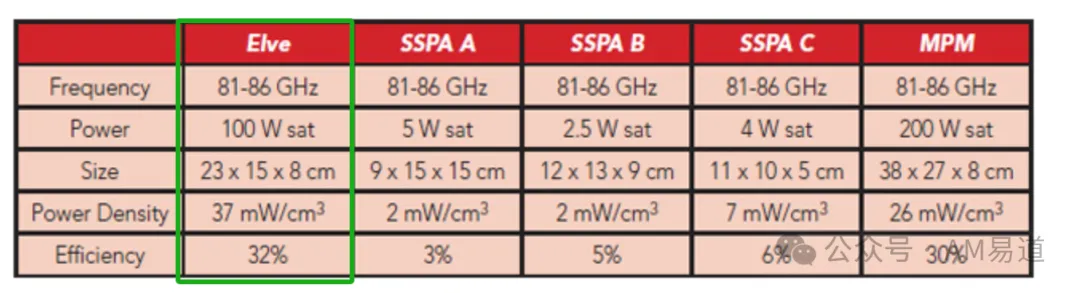

对比同频率范围的固态功率放大器（SSPAs），后者通常仅提供2.5-5W的输出功率，功率密度为2-7 mW/cm³，效率为3-6%。

这一对比鲜明地展示了行波管技术在高频高功率应用中的独特优势。

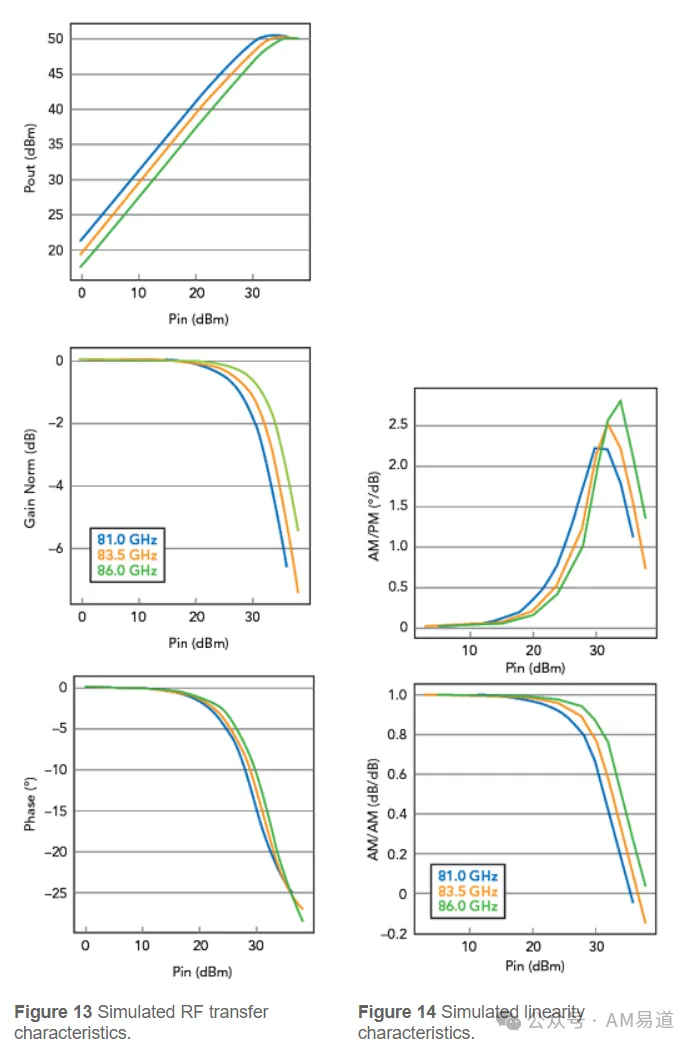

这一比较明确表明，Elve的3D打印后的E波段放大器在功率、功率密度和效率方面都远超其他固态解决方案，同时保持了相对紧凑的尺寸。这种性能优势是LAM3D技术与创新设计相结合的直接结果。图13和图14（同样来自该研究论文）展示了Elve行波管的模拟RF传输特性和线性度特性，表明其在不同频率下具有优异的一致性和线性度。

特别是在81.0 GHz、83.5 GHz和86.0 GHz频率下的传输特性显示出良好的平坦度和可预测性，这对于高要求的通信应用至关重要。

从概念到商业化：美军方对ELVE的创新培育路径

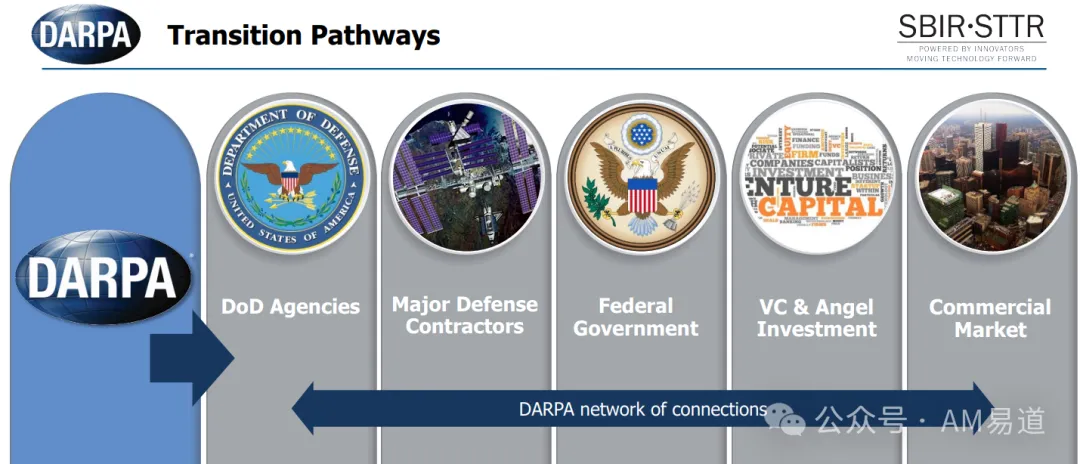

Elve的成功不仅源于其技术创新，还得益于DARPA完善的创新培育路径。

这一路径通过多个精心设计的项目，帮助将实验室概念转化为商业产品。

这家公司已经在获得DARPA资助后也拿到了1500万美元A轮融资并建立了生产线。

Elve的投资者包括洛克希德马丁风险投资公司、TomEnterprise Private AB、Green Sands Equity、Yu Galaxy 和 Cambium Capital。

洛克希德马丁风险投资公司副总裁兼总经理克里斯·莫兰在一份声明中表示：「Elve 的射频功率放大器技术有可能在陆地和太空领域实现经济高效、有弹性的通信。」Elve的LAM3D技术开发始于DARPA的小企业创新研究（SBIR）计划。该计划专为小企业开展高风险、高回报的研发项目提供资金支持，引导它们通过三个结构化阶段推进创新：可行性论证、全面研发以及商业化过渡。

DARPA的170万美元资助项目

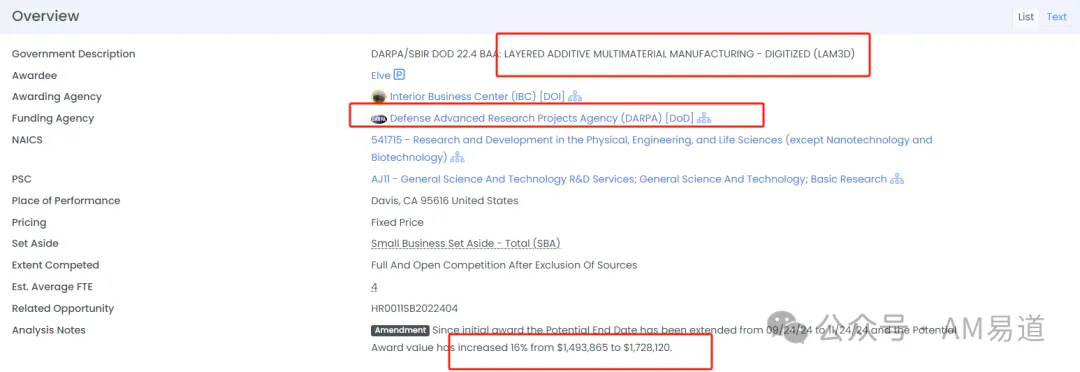

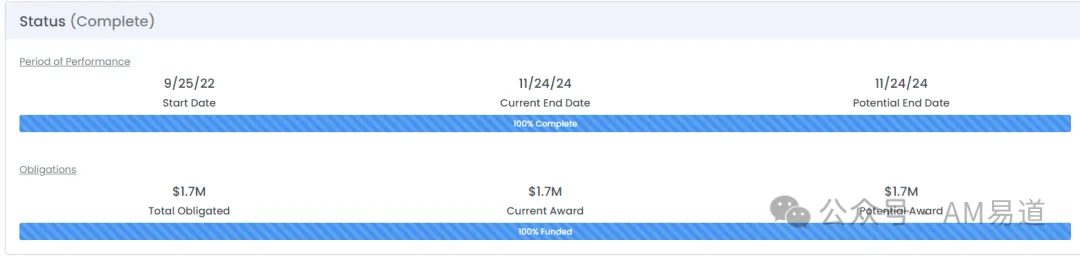

根据公开资料，DARPA于2022年9月向Elve授予了一份价值约170万美元的合同，用于LAM3D项目的研发。该合同期限从2022年9月持续到2024年11月24日，属于DARPA微系统技术办公室的职权范围。

这一资助是DARPA「高频真空电子学先进制造」（Advanced Manufacturing for High-Frequency Vacuum Electronics）项目的一部分，该项目旨在开发新型制造工艺，解决传统真空电子器件生产中的瓶颈。

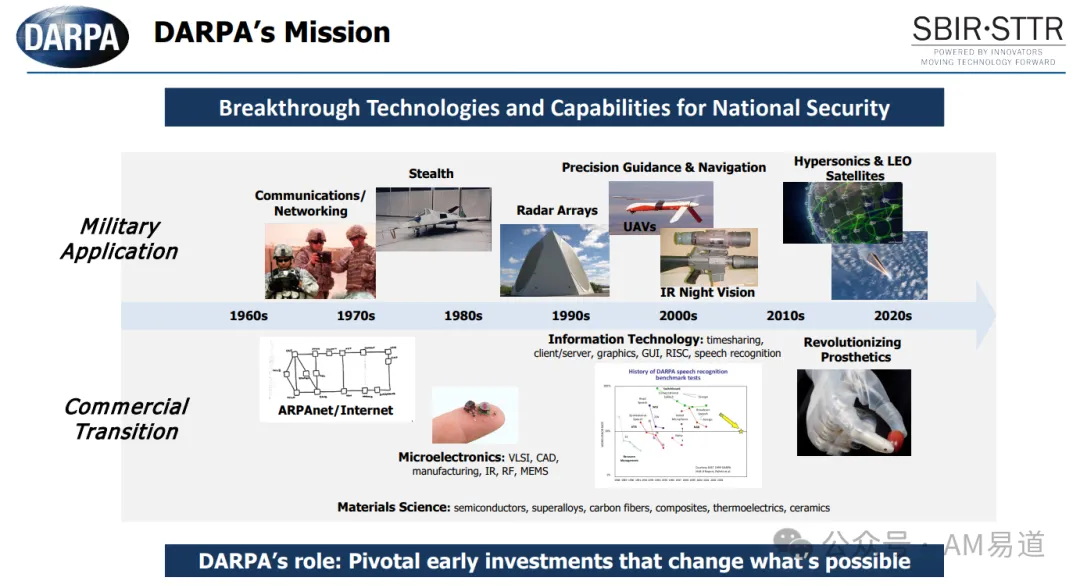

Elve的LAM3D项目特别关注制造工艺创新，与DARPA的长期战略目标一致：通过突破性技术确保国家安全领域的技术优势。

美国空军研究实验室的180万美元资助项目

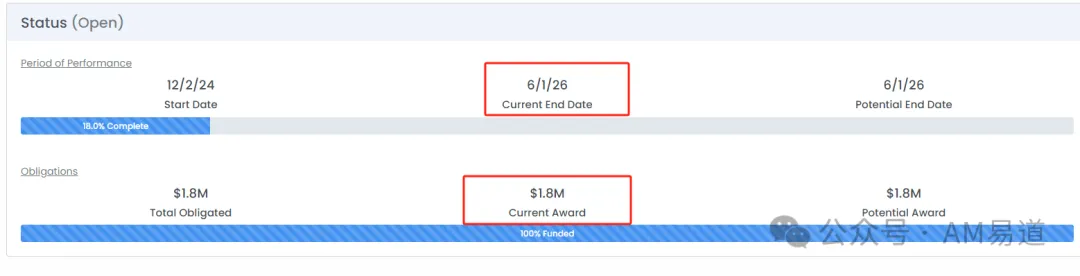

Elve除了DARPA的资助外，还获得了美国空军研究实验室(Air Force Research Laboratory, AFRL)的项目支持。

这也是一个小企业创新研究(SBIR)项目。

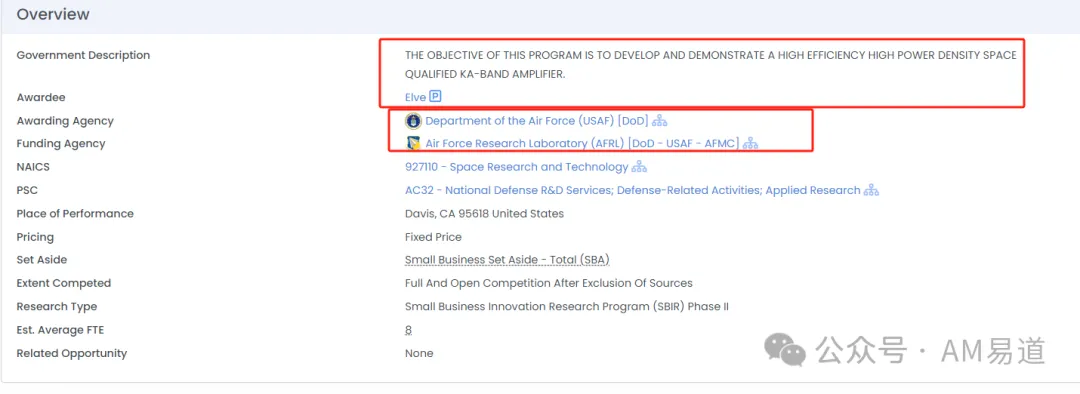

该项目的主要目标是「开发和展示一种高效率、高功率密度、适用于太空的Ka波段放大器」。

这与Elve在毫米波行波管领域的专业能力非常吻合，因为Ka波段(26.5-40 GHz)是卫星通信的重要频段。

这表明Elve的技术不仅受到DARPA的重视，还获得了美国空军的关注，特别是在空间应用方面的潜力。

美国空军对于太空通信系统有着严格的要求，尤其是在可靠性、效率和功率密度方面，Elve能获得此类资助反映了其技术实力。

SBIR计划为Elve提供了关键的早期资金，使其能够将LAM3D概念从初始可行性论证发展为全面、商业可行的技术。这种结构化方法确保了从概念到部署的无缝过渡，使创新能够对国家安全和商业市场产生重大影响。

EEI计划带来的市场机会

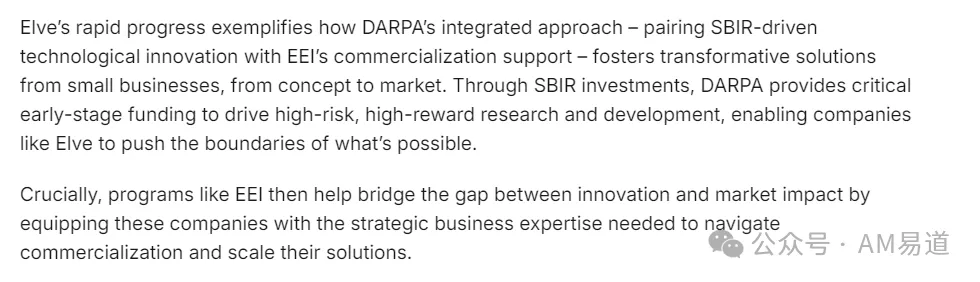

除了技术开发资金外，Elve还参与了DARPA的嵌入式企业家计划（Embedded Entrepreneur Initiative，EEI）。该计划将DARPA资助的创新者与经验丰富的商业专业人士联系起来，帮助指导商业化战略。通过EEI，Elve雇佣了一位具有专业知识的企业家，帮助完善市场战略，开展深入研究，并与行业利益相关者互动。这一努力提供了对客户需求和市场定位的关键洞察，最终帮助Elve扩大了客户群。这种将技术创新与商业专业知识相结合的方法，是DARPA将实验室技术转化为市场影响的有效策略。正如DARPA在其报告中所强调的：「DARPA的SBIR计划和EEI的集成方法-将技术创新与商业化支持相结合，培育了从小企业提供的变革性解决方案，从概念到市场。」

行业影响与应用前景

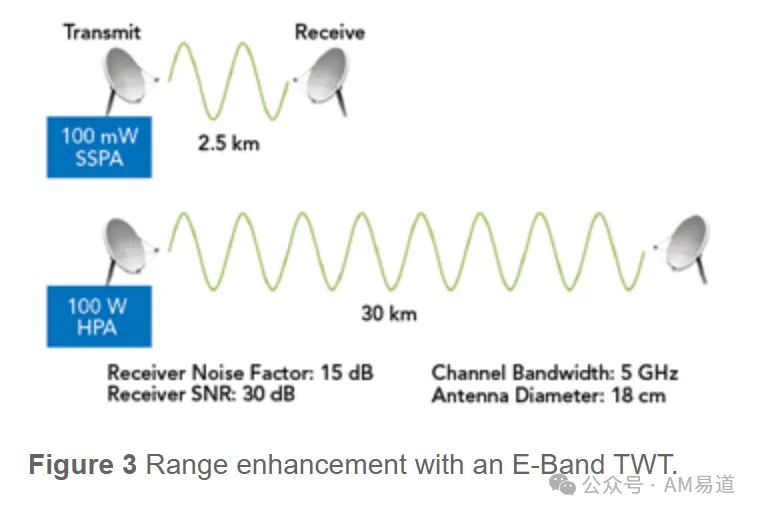

LAM3D技术的成功开发及其在行波管制造中的应用，将对多个行业产生深远影响。在国防和航空航天领域，高性能行波管的快速生产能力直接增强了先进雷达、卫星通信和电子战系统的部署速度。传统上，行波管漫长的制造周期常常成为系统开发的瓶颈。如今，LAM3D技术允许军事系统在几个月内而非几年内完成从设计到部署的全过程。如果说芯片是数字战场的弹药，那么行波管就是电磁战场的大炮。随着全球电磁频谱争夺日益激烈，谁能掌握毫米波和太赫兹波段的制高点，谁就能在未来战争中占据决定性优势。当我们争论着5G基站辐射的安全性时，军方早已在探索用太赫兹波作为未来定向能武器的可能。尤其值得一提的是，行波管在长距离通信中的优势。如Elve研究中图3所示，一台100W的行波管放大器允许数据传输距离是100mW放大器的10倍不止。

这一特性对于卫星通信和远程雷达系统尤为重要，因为它们需要在严苛的天气条件下维持可靠连接。电信行业也将从这一突破中获益匪浅。E波段及以上频率提供了大块未被充分利用的频谱资源，为高数据率通信创造了可能性。

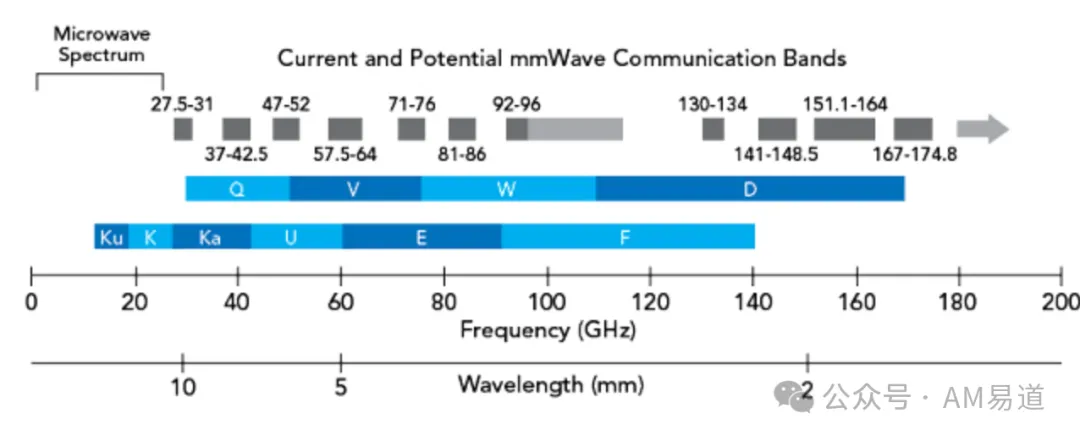

如上图所示，71-76 GHz和81-86 GHz频段各提供5 GHz的连续带宽，W波段（92-114 GHz）和D波段（130-174.5 GHz）提供更大带宽，未来系统将在G波段（200-300 GHz）频率范围内运行。这些频段的开发对于满足不断增长的无线数据需求至关重要。科学研究和能源领域也正在探索行波管的新应用。高频成像、光谱学和可持续能源传输（如射频功率束）都能从高效、高功率的毫米波放大器中获益。AM易道认为，行波管技术已有近80年的历史，但通过现代增材制造方法的应用，它焕发出新的生命力，能够满足下一代通信和传感系统的需求。

AM易道结语：增材制造的深远思考

看完ELVE的案例，AM易道感受到政府引导与市场力量的良性互动对于推动前沿技术商业化至关重要。美国的SBIR和EEI项目为我们提供了一个值得借鉴的模式：政府资金聚焦于高风险、变革性的早期研究，同时通过有针对性的支持，帮助创新者跨越从实验室到市场的死亡谷。从行波管的制造革命中，我们看到增材制造与关键国防技术融合的典范案例。当增材制造技术与材料科学、电子工程等领域深度融合时，它能够解决传统制造方法难以克服的瓶颈，开创新的可能性空间。AM易道看完案例深思的问题有：

• 当半导体遇到物理极限或地缘政治风险时，像真空电子学这样的老技术+新制造能否成为关键备选方案？

• 我们是否过度关注了消费级3D打印而忽视了如文中这样的复杂增材制造在国防和关键工业领域的战略价值？
• 老技术+新制造的组合是否比纯粹追求新技术更具性价比？
• 为何DARPA能够持续孵化出颠覆性技术，而类似的模式在其他国家创新促进能效如何进一步提高？

请在公众号私信回复「ELVE」, 阅读本文提到的行波管研究的PDF文件。
