igus定制3D打印球关节助Ergon打造随马匹运动的BioTree马鞍骨架

Ergon Equine和igus UK（igus的英国公司）最近合作了一把，搞出一款融合定制3D打印组件的新型马鞍骨架。

目标很直接，让马更舒服，骑手表现更好。

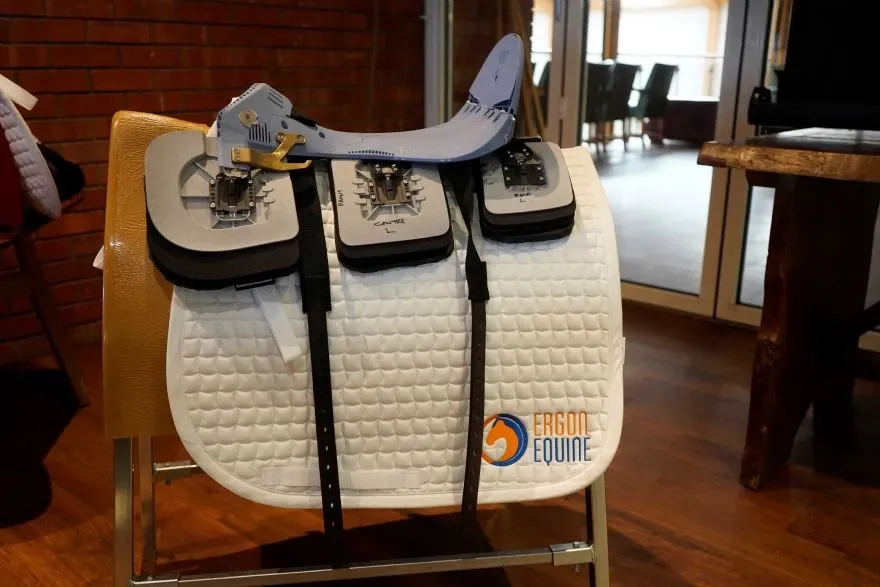

这家马术技术公司把igus材料做的定制球关节机构，集成到自家的BioTree马鞍概念里，比传统马鞍骨架有更高的灵活性和活动范围。

Ergon Equine现有的NewTree系列用的是注塑成型马鞍骨架，还配有从鞍骨槽到鞍尾的可调节部件。BioTree在这个基础上，用可活动结构替代了传统刚性结构。

传统马鞍骨架通常由金属板增强的层压木材制成。这些部件负责塑造马鞍外形，同时把负载分布到马背上。所以贴合度精确不精确，直接关系到舒适性和性能。

但木材和金属限制了结构内部的运动。Ergon Equine想做的，就是设计一个能随马匹运动、又保持轻量化和低维护需求的骨架，来纠正这个局限。得承认，传统做法在贴合度上确实稳，但代价是牺牲了运动性。

「通过BioTree，我们试图开发一种能随马匹运动的骨架。在马鞍行业，这之前并没有人真正在做这件事。」Ergon Equine设计主管比约恩·胡尔曼（Bjorn Hulman）表示。

他们在原型制作阶段先测试了igus的标准组件，之后和igus UK合作，一起开发定制化解决方案。

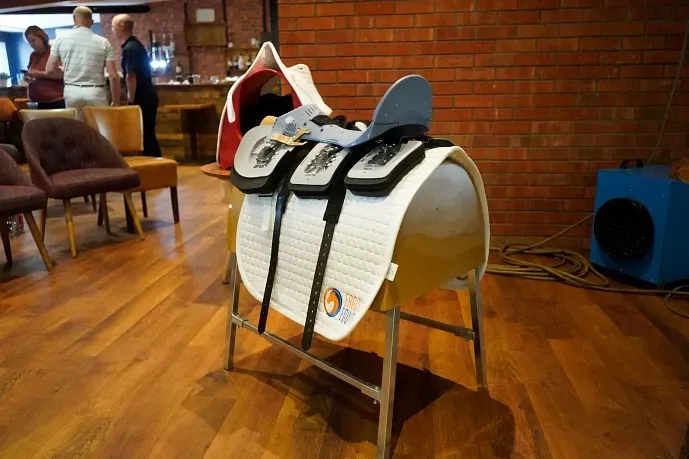

设计采用六个球关节机构，把不锈钢球头螺柱和3D打印外壳结合起来。外壳材料用的是iglidur i230，一种igus专为耐磨性和机械强度打造的选择性激光烧结材料。

igus说，这个材料相比传统PA12替代材料，耐磨性更高，同时具备抗弯强度和静电消散特性。做出来的组件能在三个轴向运动。

「我们在寻找能满足特定性能要求的硬件供应商时，遇到了igus。」Ergon Equine总监金妮·赫吉（Ginny Heggie）表示。「他们配合得非常好，提供了我们所需的精确旋转能力。」
