一篇发表于《Materials Science & Engineering R》的研究指出，只要若干未解决的材料与工艺问题得到控制，3D打印已经准备好从实验室原型制造转向主流锂电池生产。

核心论点在于，由打印定义的架构，而非仅仅是化学组分，正成为电池性能中有意义的变量。

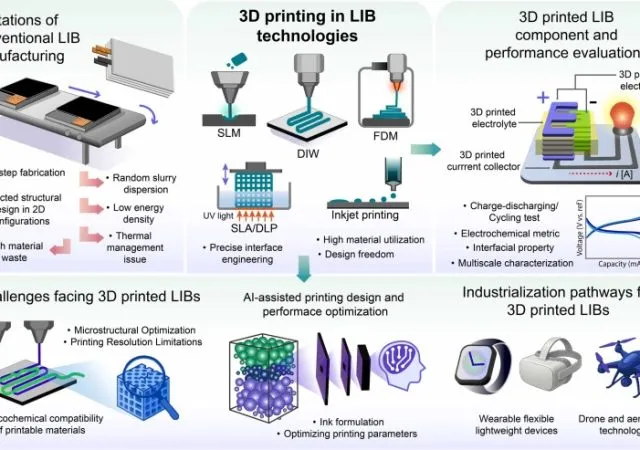

为论证这一点，论文梳理了四种打印技术的实验结果：直写成型、激光粉末床熔融、基于光聚合的方法（包括光固化与数字光处理），以及熔融沉积成型。

工程性能提升与技术局限

论文汇总的性能对比数据非常具体。传统浆料涂布电极在常规电流下活性材料利用率约为50-70%。而3D打印架构通过设计互联的孔隙网络，在较厚电极中保持离子传输路径畅通，将该数值在1C倍率下提升至80-90%。

论文中提及的一组实验打印出约1500微米厚的LFP正极，面容量达到7.5 mAh/cm²，这是当前顶尖LFP正极的基准值。一款结合了打印正极与锂金属负极的纤维素纳米纤维全电池，在10C倍率下经过3000次循环后容量保持率仍达85%。

固体电解质领域的理由最难以被忽视。氧化物基固态电池要求脆性陶瓷部件之间实现精确的界面接触，而传统的压制与烧结工艺对此处理不佳。论文记录了打印的LLZO印的LLZO电解质结构在烧结后离子电导率保持1 mS/cm，界面电阻低至20 ohm·cm²。一种50微米厚的LLZTO/PVDF复合界面层在室温下实现了0.83 mS/cm的电导率，断裂延伸率达327%。

然而，障碍同样显著，论文并未轻描淡写。低于100微米的打印分辨率在不同技术间仍不一致。在保持可靠沉积所需的流变稳定性的同时实现超过70 wt%的陶瓷负载，被认为是一个关键的科学瓶颈。熔融沉积成型作为最易获取且工业上最成熟的技术之一，受限于200-400微米的喷嘴直径，结构分辨率有限。不同打印层之间的界面电阻问题——尤其困扰固态电池设计——尚未得到系统性解决。

为应对这些权衡，论文指出采用高斯过程回归进行墨水配方优化，以及生成式建模用于微结构设计，但仅将其视为新兴方向而非已验证的解决方案。其底层逻辑在于，连接材料、流变学与器件几何结构的高维参数空间过于庞大，无法仅靠穷举实验搜索完成。

即便如此，商业化产能的问题在很大程度上未被触及。卷对卷狭缝涂布工艺运行速度达10-50米/分钟，单位小时的面输出量远高于当前打印系统。对于标准薄膜电极而言，3D打印在产能上无法竞争。但对于超厚电极（>300微米）、固态架构、柔性外形以及微型电池，传统工艺的几何限制反而成为其天花板而非优势。这些细分市场是否值得投入资本与工艺开发成本来将打印从研究工具转化为生产线，论文对此持开放态度。

从实验室理论到硬件验证

向架构定义性能的转变正从研究阶段迈向硬件验证。今年，Material Hybrid Manufacturing公司筹集了710万美元，用于将电池组件直接3D打印进器件结构的平台商业化。在美国空军合同下的早期测试显示，能量密度提升超过50%，重量减轻逾22%。这些增益是通过去除标准固定格式电池单元造成的空余空间实现的。尽管将精密打印扩展到不规则形状所需的工程能力仍是一大瓶颈，但国防资本的投入证实：结构几何学现已成获得化学组分无法单独提供的性能增益的主要工具。

干法打印电极的耐久性约束也正在得到解决。2025年11月，Sakuu报告称，在其Kavian干法打印平台上生产的NCM电池，在4000次充放电循环后仍保持83%的容量。常规NCM电池用于电动汽车要求通常需在80%健康状态下超过2000次循环。该结果是在未使用新材料或额外优化步骤的情况下实现的，采用石墨负极搭配完全干法打印的NCM811正极，在1C/1C倍率下循环。

这项题为《3D打印在锂电池制造中的机遇、挑战与前景》的研究由Jing Wei、Siraprapha Deebansok、Xin He、Qian Wang、Tanant Waritanant、Zijian Geng、Ying Li、Manoj Gautam、Guoqiang、Yizhou Zhang、Hongze Wang、Xuning Feng、Hirotoshi Yamada、Hyoung Seop Kim、Hidemi Kato、Shin-ichi Orimo、Kiyoshi Kanamura、Venkataraman Thangadurai、Eric Jianfeng Cheng共同完成。
