平价SLS之梦尚未破灭：全套3D打印设备劲爆开源

全文3200字，阅读需要8分钟。本文分享一款SLS开源设备，从硬件到软件，从BOM到PCB全套，包含大量图片视频。

AM易道导语

当Formlabs收购Micronics之后，AM易道昨日深度分析了此次事件。

骂声一片的结局：深度分析Micronics寿终正寝

同时AM易道认为，平价SLS设备的发展不会就此止步。

而AM易道也将像承诺的一样，继续为大家分享更多SLS3D打印相关的有价值内容。

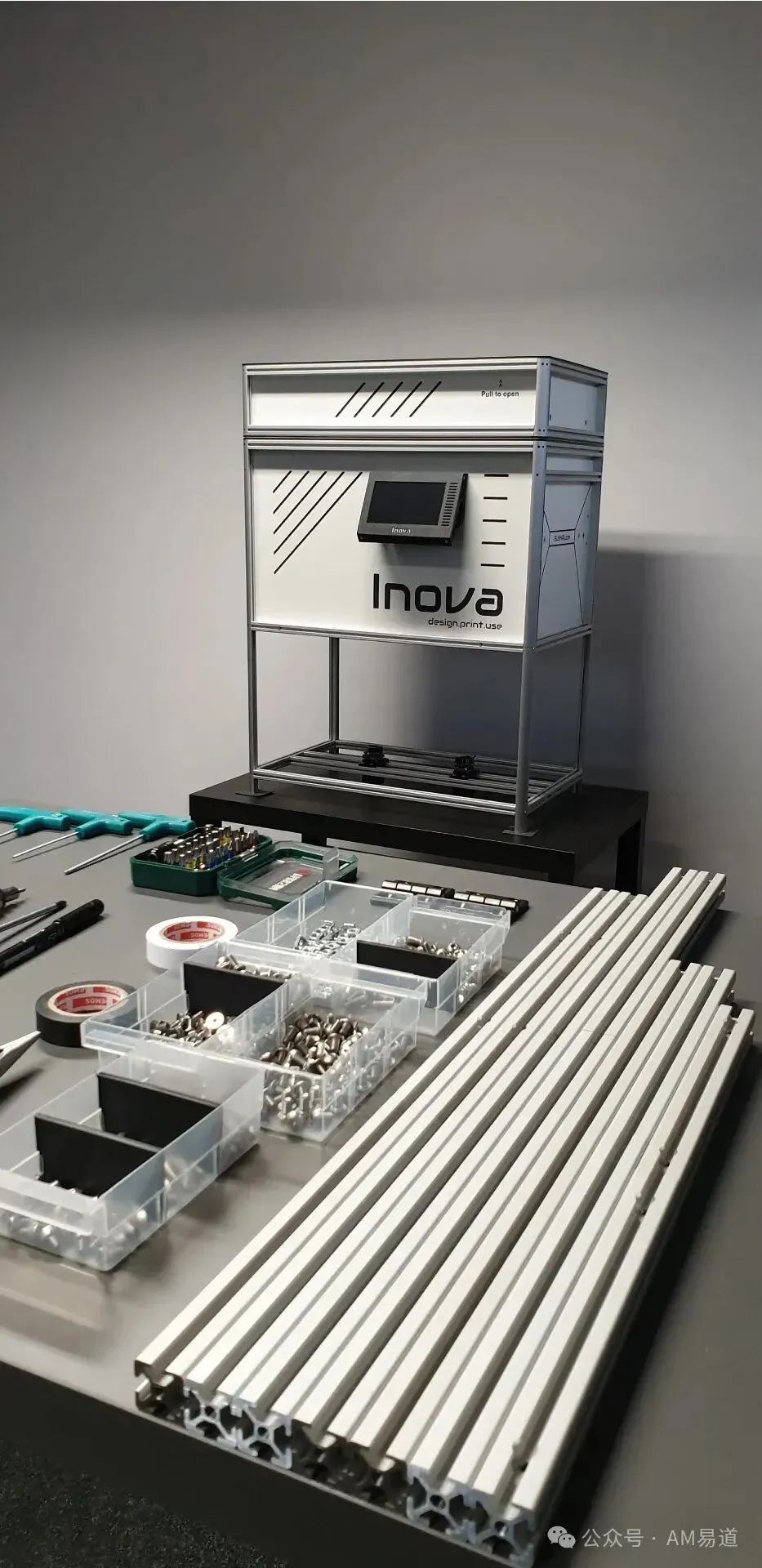

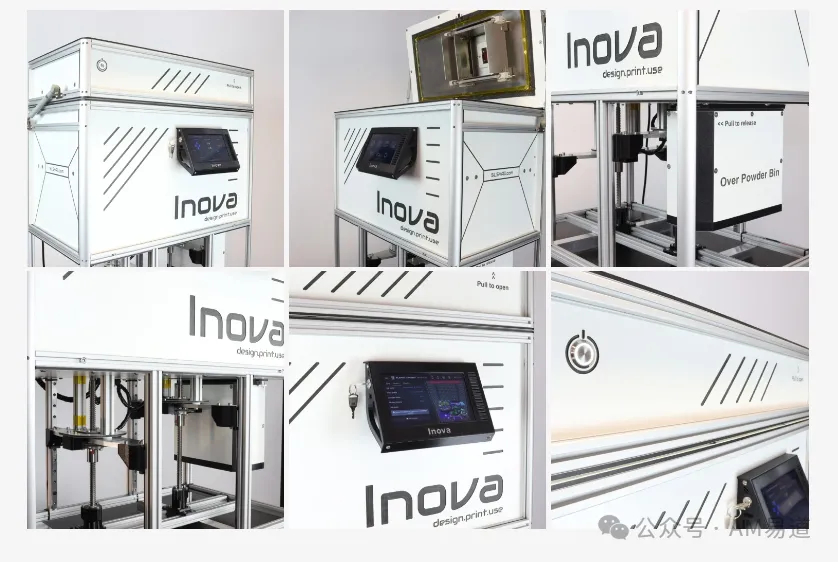

本文分享的是一款名为Inova MK1的开源SLS3D打印机。

它的横空出世，不仅再次点燃了3D打印创客们的热情，更为SLS技术的普及开辟了一条全新道路。

AM易道本文将为您揭秘Inova MK1的全套技术资料。

开源SLS项目简介

Inova MK1是由捷克工程师Tomas Starek领导的SLS4All团队开发的全开源SLS 3D打印机。

Tomas，一位40多岁的「老派」工程师，将他在IT和机械领域的教育背景和工作经验完美融合在这个项目中。

正如他自己所说，

「我对任何技术上有趣且有点复杂的事物都很热衷。硬件和软件都无所谓，但说实话，两者的结合最适合我。」

SLS4All项目最初始于Tomas的个人兴趣——设计和制造一台DIY SLS3D打印机。

然而，随着项目的深入，Tomas意识到这不仅仅是一个个人挑战，更是一个结合了力学、光学、热力学、软件算法、IT硬件等多个领域知识的复杂课题。

2022年3月，在第一次试印尝试之前，Tomas决定将他的项目开源，与全世界分享他的DIY SLS打印机之旅。

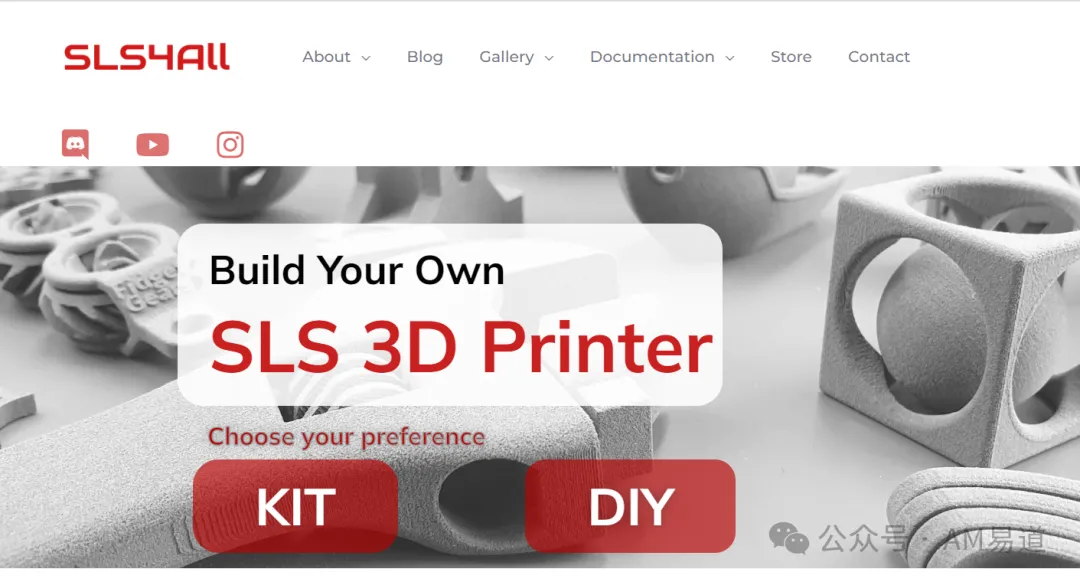

如今，SLS4All.com不仅是一个DIY SLS打印机博客，更是一个完整的开源项目平台。

在这里，爱好者可以找到制作Inova MK1所需的所有资料，包括物料清单、打印机的3D模型、PCB图纸、STL模型、软件等。

最重要的是，这些内容都是完全免费的。正如Tomas所强调的，SLS4All.com和相关网站（GitHub、Discord等）上提供的所有内容均可免费使用。

注册以获取技术文档也是完全免费的。

AM易道认为，Inova MK1的出现，不仅仅是一款新产品的问世，更是SLS技术平民化的一个重要里程碑。

它体现了开源社区的创新精神和分享精神，为SLS技术的普及开辟了一条全新道路。

这种开放、合作的模式，可能会重塑整个SLS市场的格局，让人们从Micronics被Formlabs收购事件后，重新燃起对SLS平价设备的期待。

项目主页：https://sls4all.com/

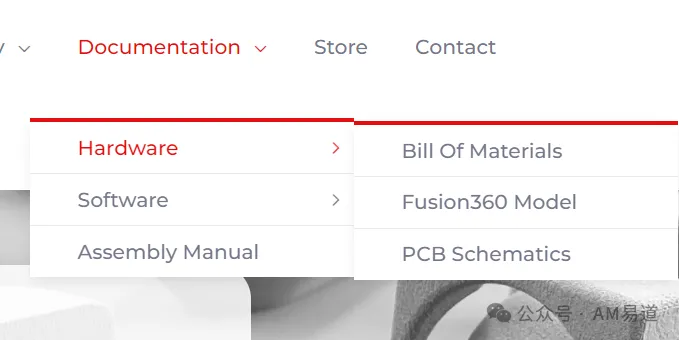

硬件开源资料

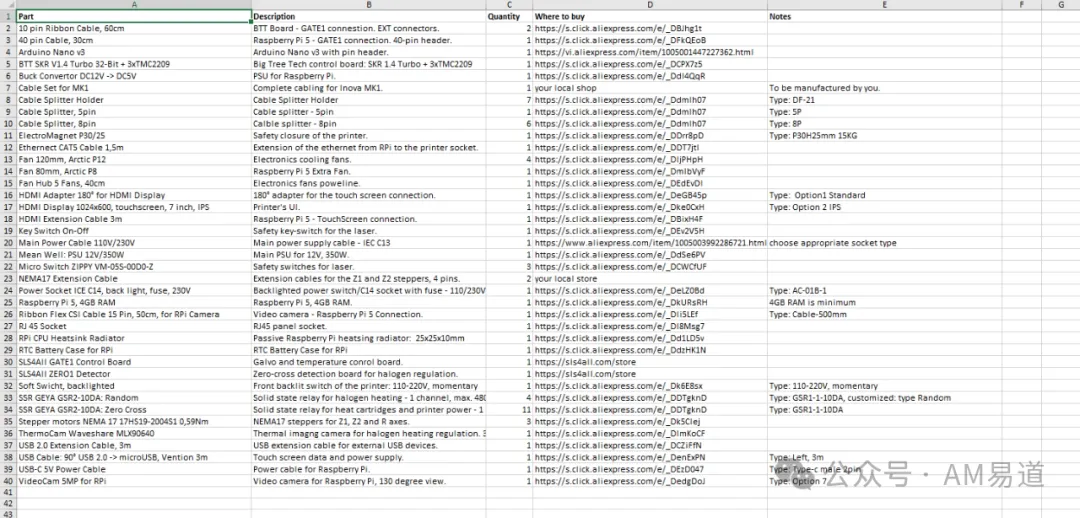

1. BOM清单

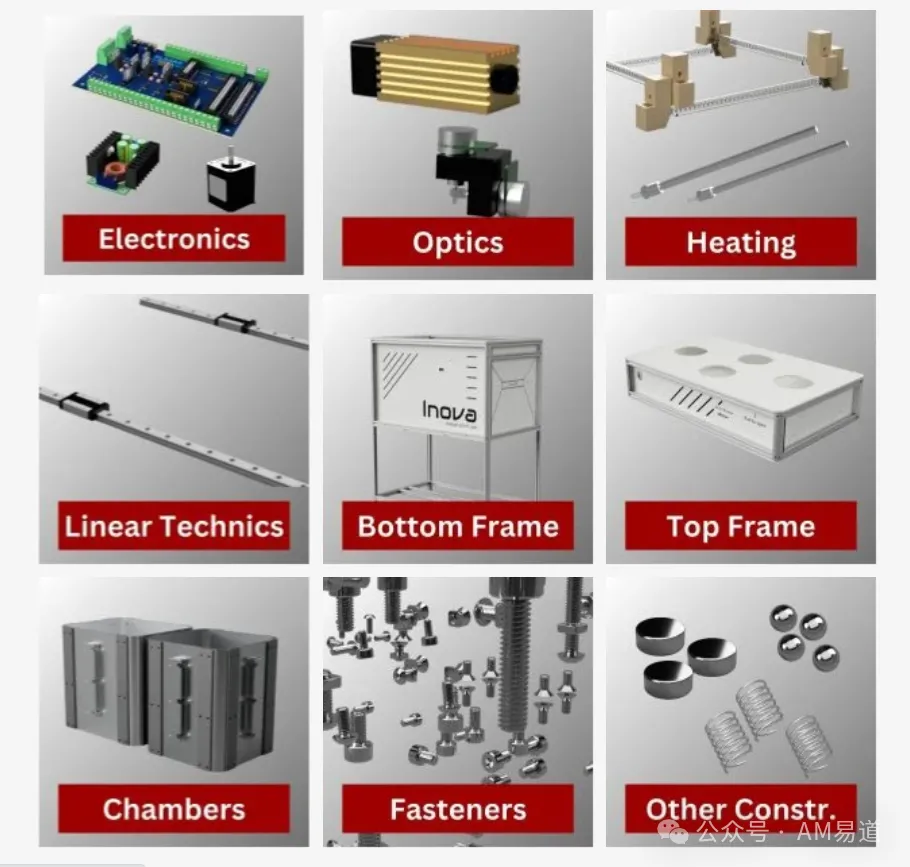

Inova MK1的BOM（物料清单）详尽列出了构建这台打印机所需的所有零部件，从框架到电子元件，再到光学组件，一应俱全。

值得一提的是，清单提供Excel或者CSV文件下载，并且清单中大多数零件都是标准化的市售产品，这大大降低了自制难度和成本，非常方便。

2. 电路板设计

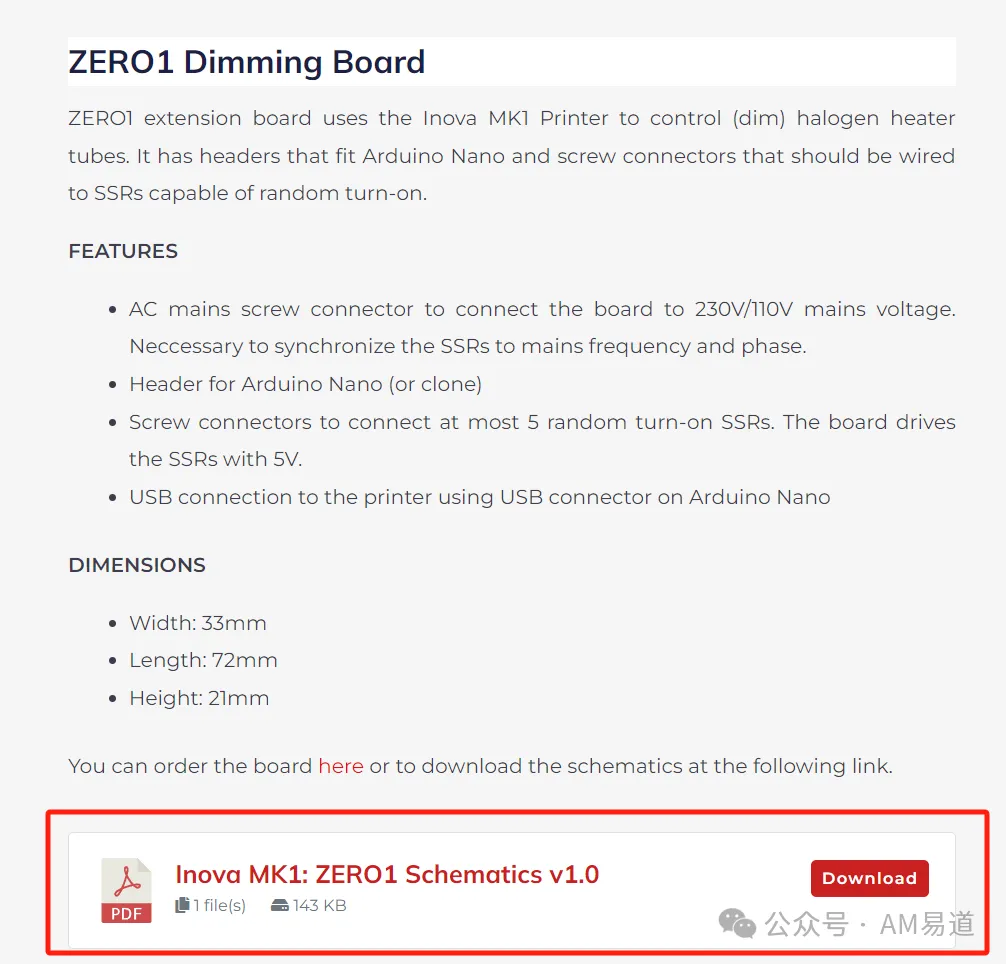

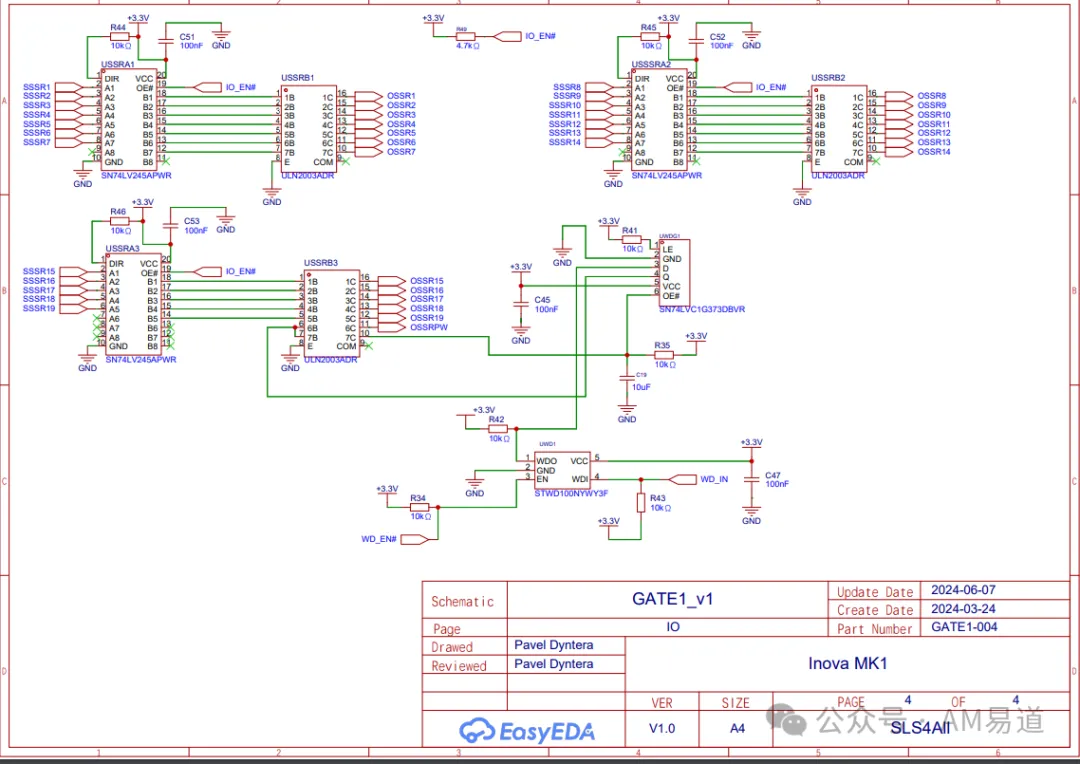

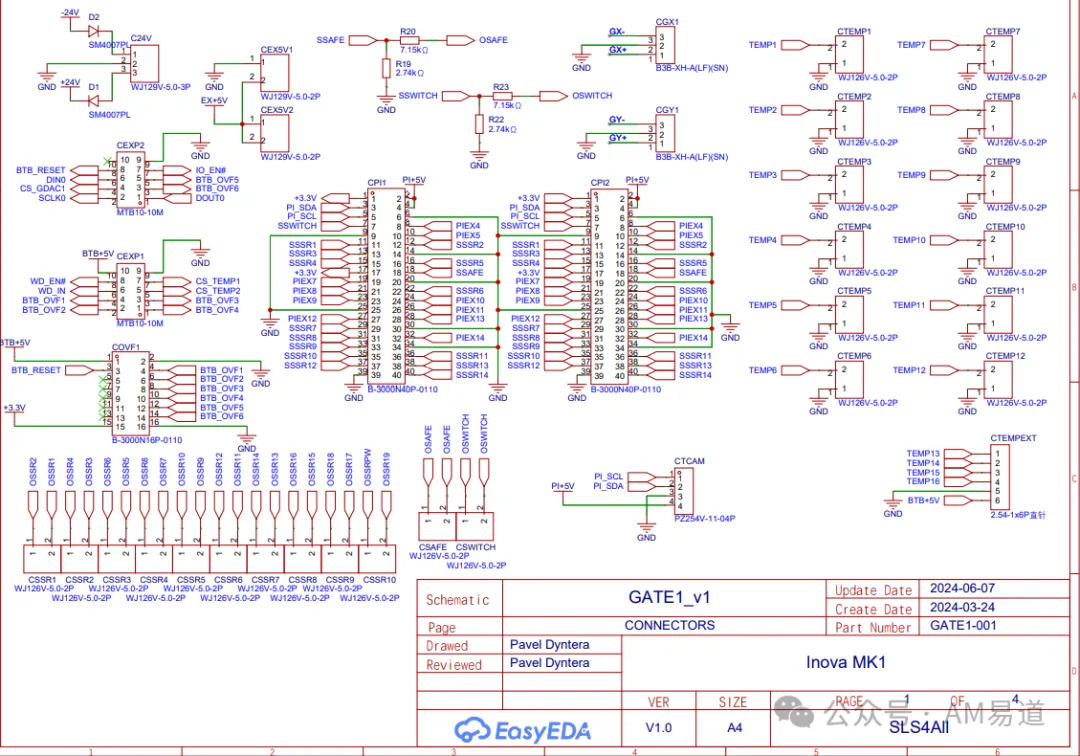

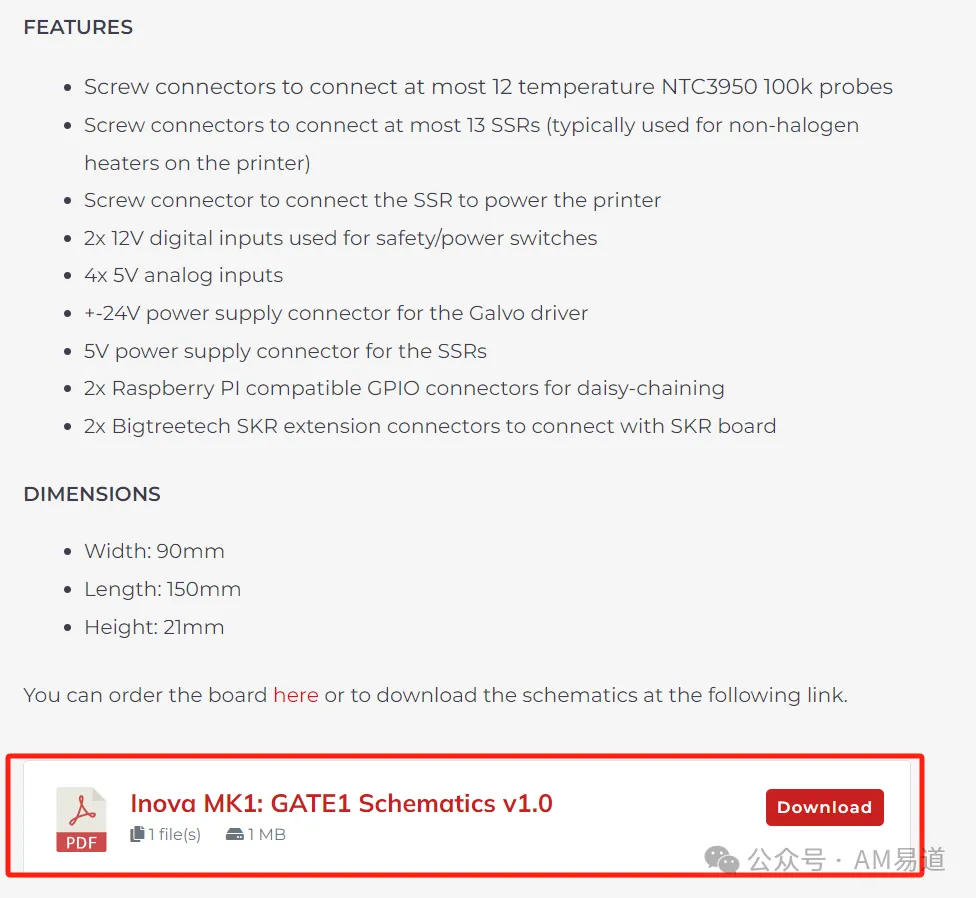

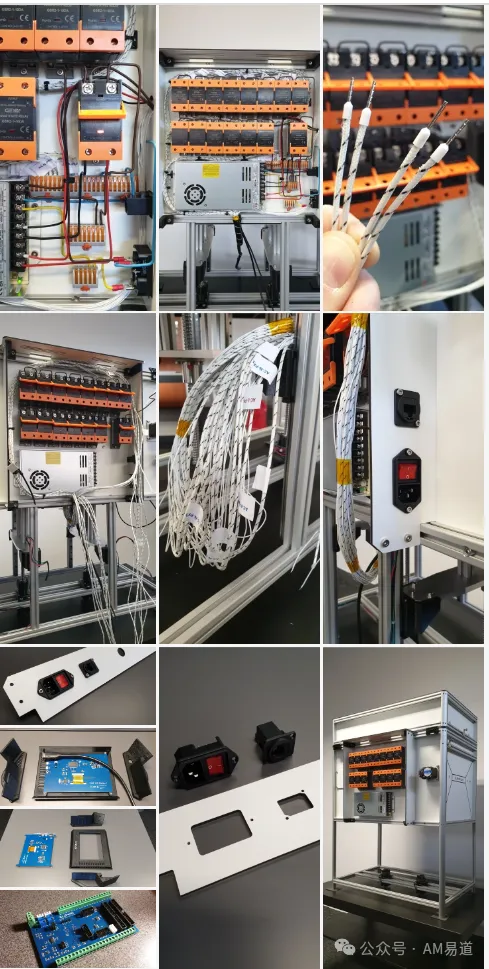

打印机使用了两块自主设计的PCB板：GATE1和ZERO1。

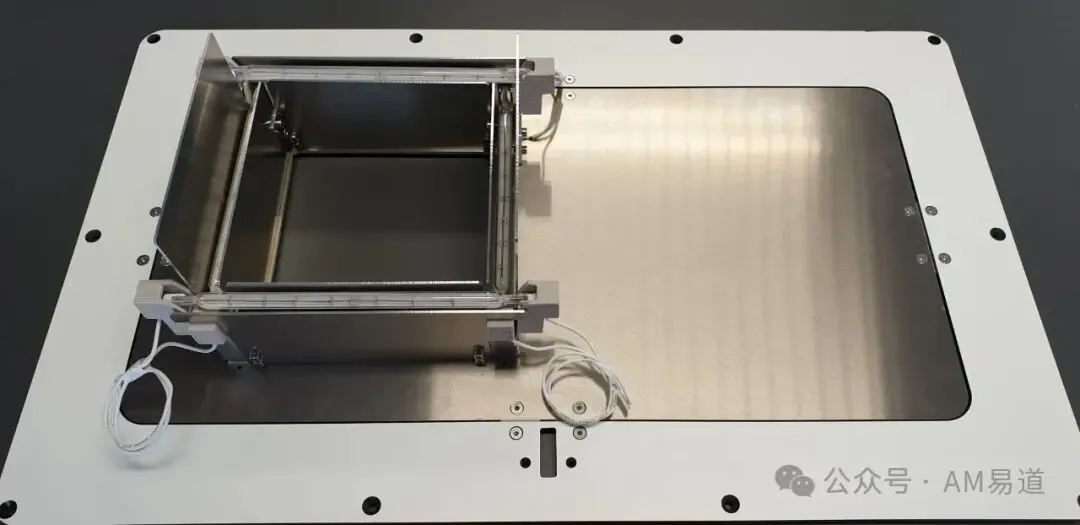

GATE1负责控制振镜驱动器、固态继电器和温度传感器，而ZERO1则用于控制卤素加热管的调光。

这两块PCB的原理图已完全开源，为电子发烧友提供了极大的DIY空间。

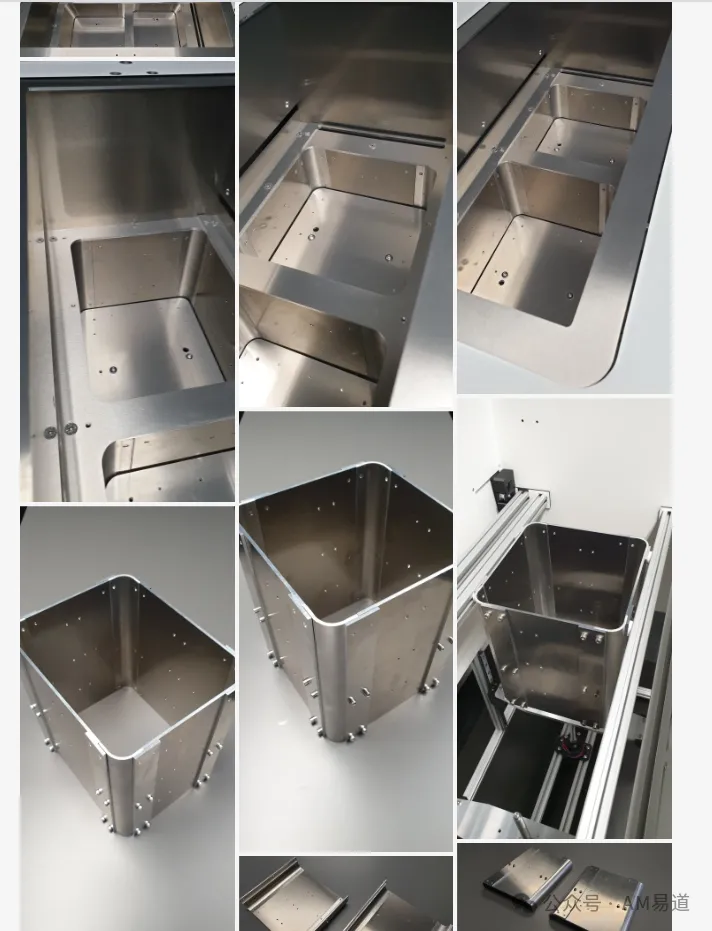

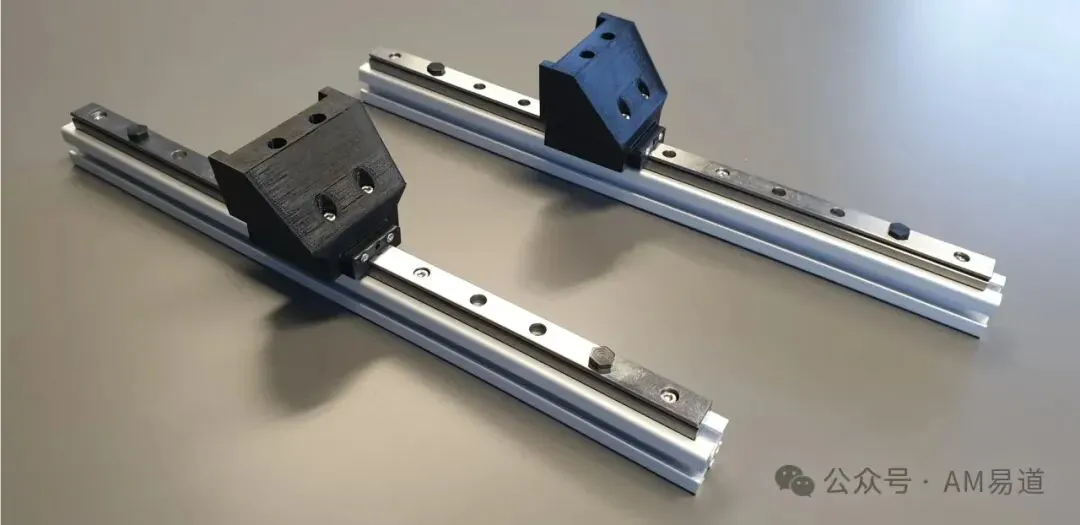

3. 3D模型文件

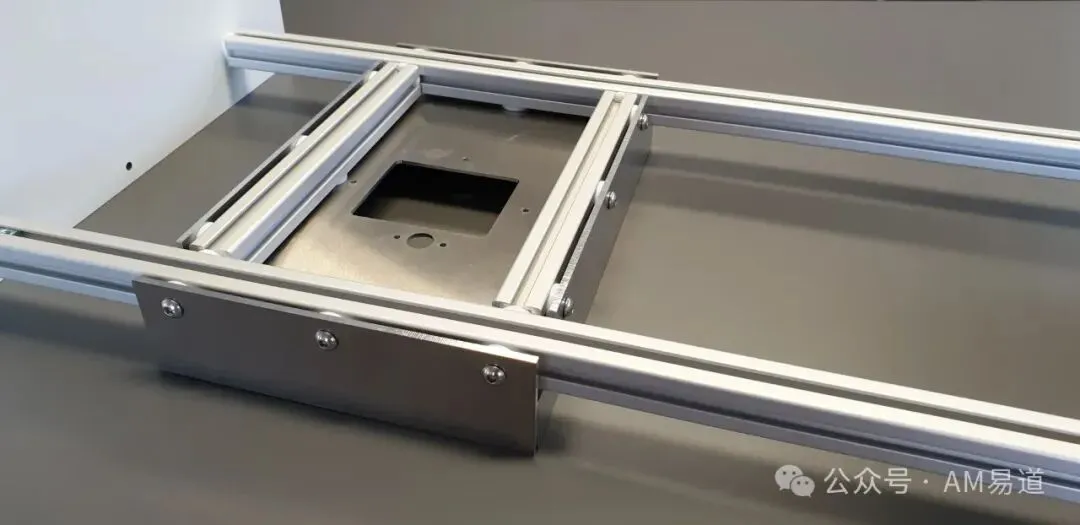

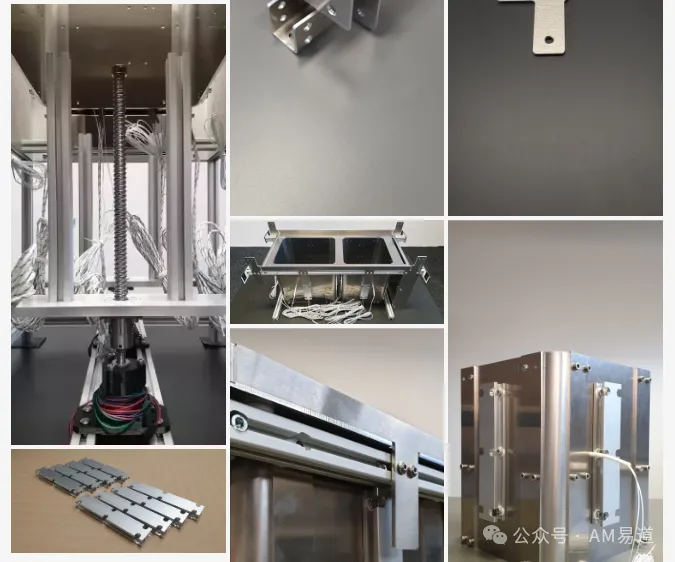

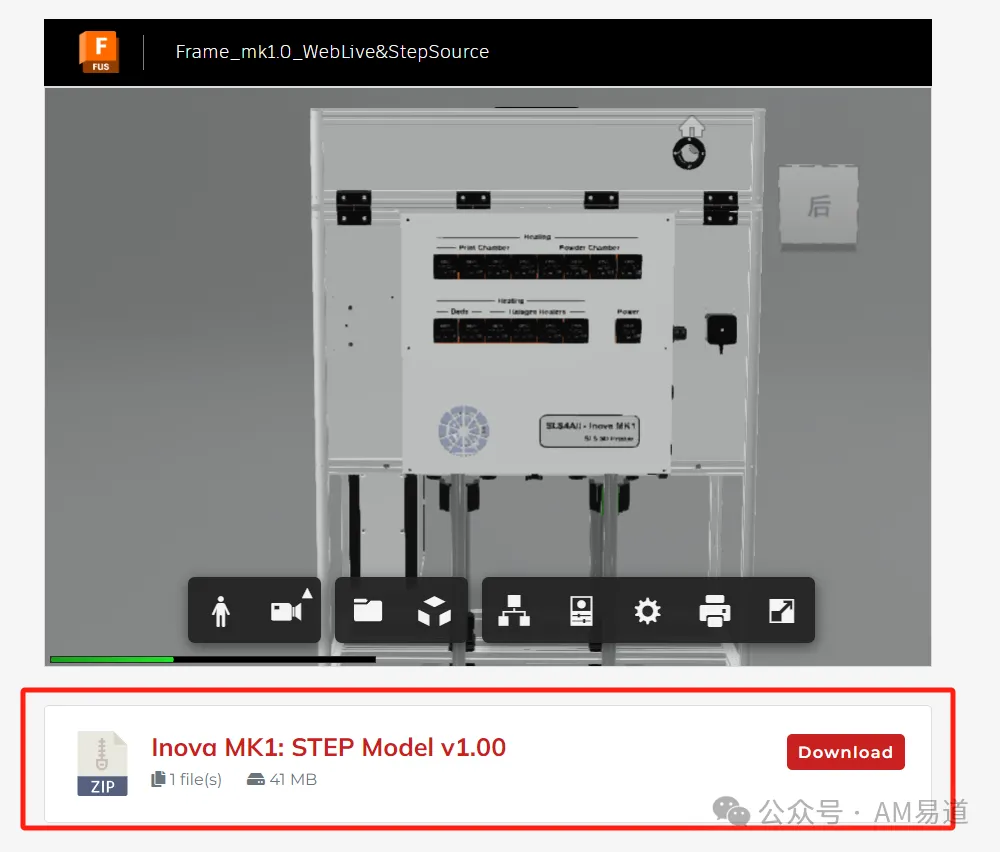

SLS4All团队公开了完整的Fusion 360 3D模型文件，包括整机装配图和各个子系统的详细结构。

这些文件不仅方便用户理解打印机的结构原理，还为可能的改进和定制提供了基础。

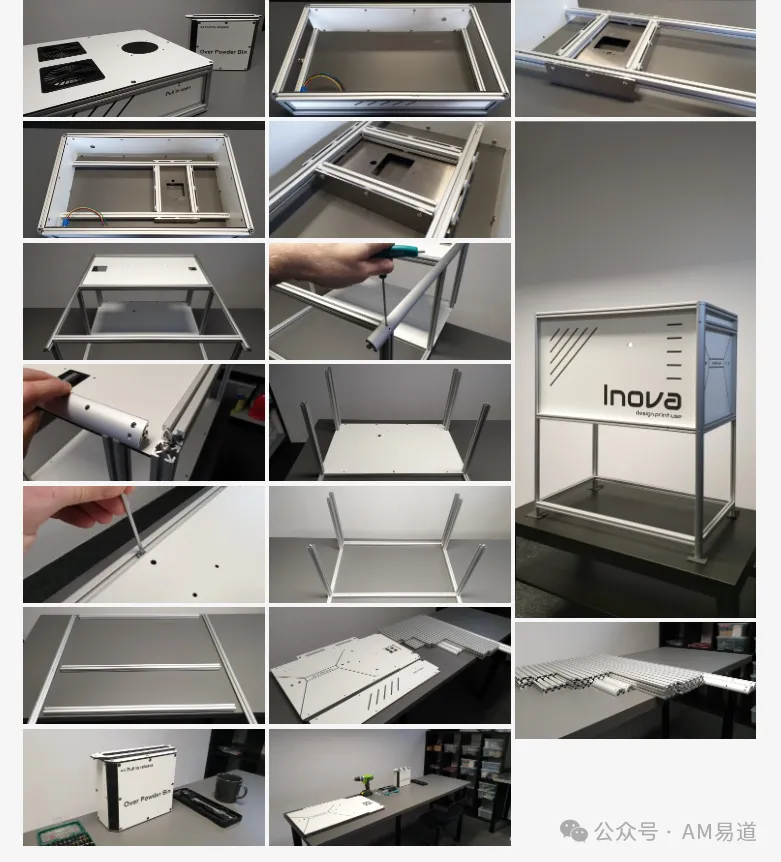

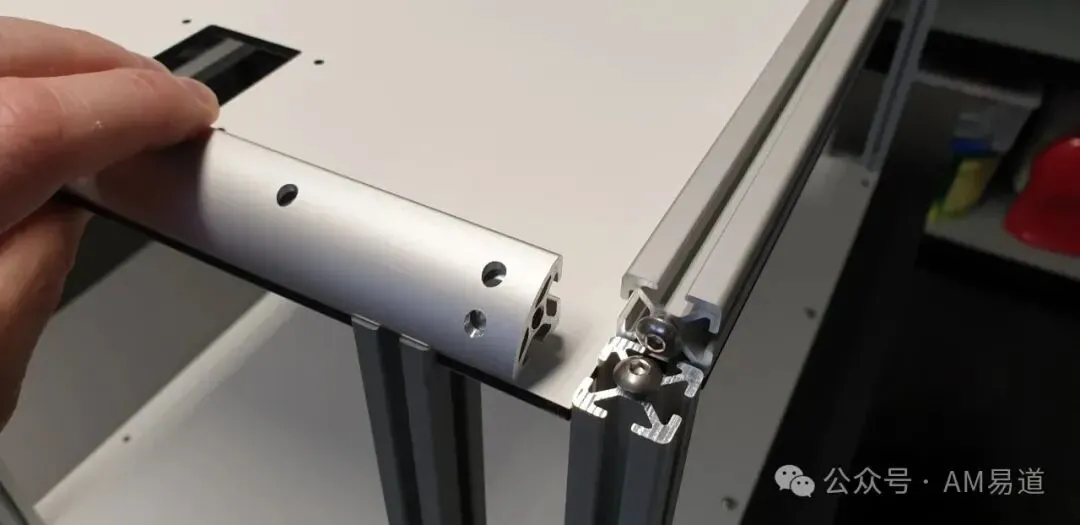

4. 安装指南

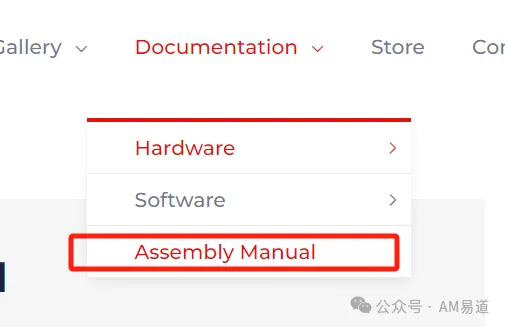

团队提供了详尽的交互式安装手册，即使是没有3D打印机组装经验的新手，也能在4-7天内完成组装。

这种用户友好的设计，无疑会大大降低SLS技术的入门门槛。

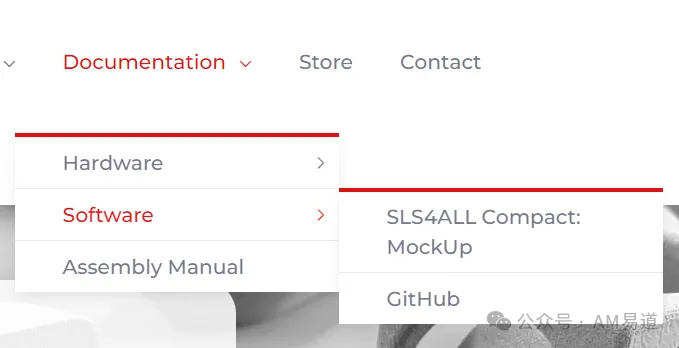

三、软件开源资料

Inova MK1的软件系统同样采用开源方式，主要包括：

1. 固件：基于Klipper固件进行了定制化开发。

2. 控制软件：自主开发的SLS4All Compact软件，集成了低级打印机固件、复杂的打印机管理和控制功能、自动化嵌套解决方案、为SLS 3D打印优化的切片功能等。

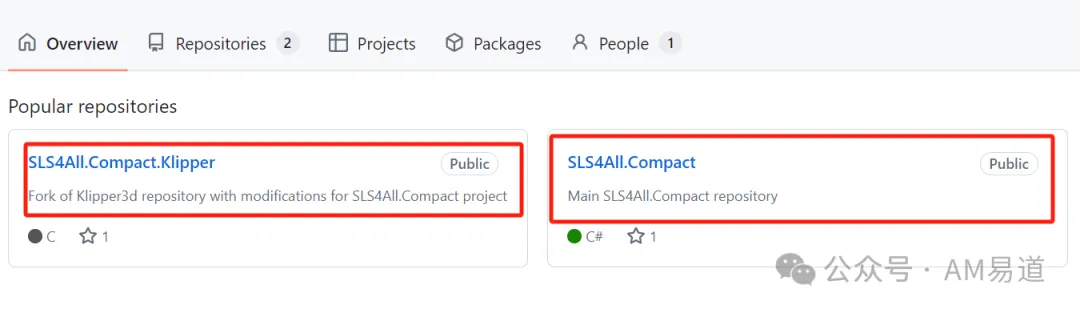

所有相关代码均已上传至GitHub，地址为：

https://github.com/sls4all/SLS4All.Compact

AM易道认为，这种全栈开源的方式，不仅为用户提供了完整的解决方案，还为整个SLS技术的发展注入了新的活力。

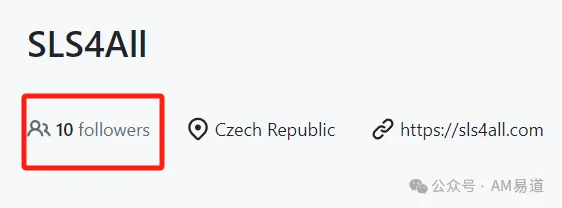

目前Followers只有10人，AM易道的开发者读者可以基于这些代码进行二次开发，加速SLS技术的创新速度。

四、打印测试图片

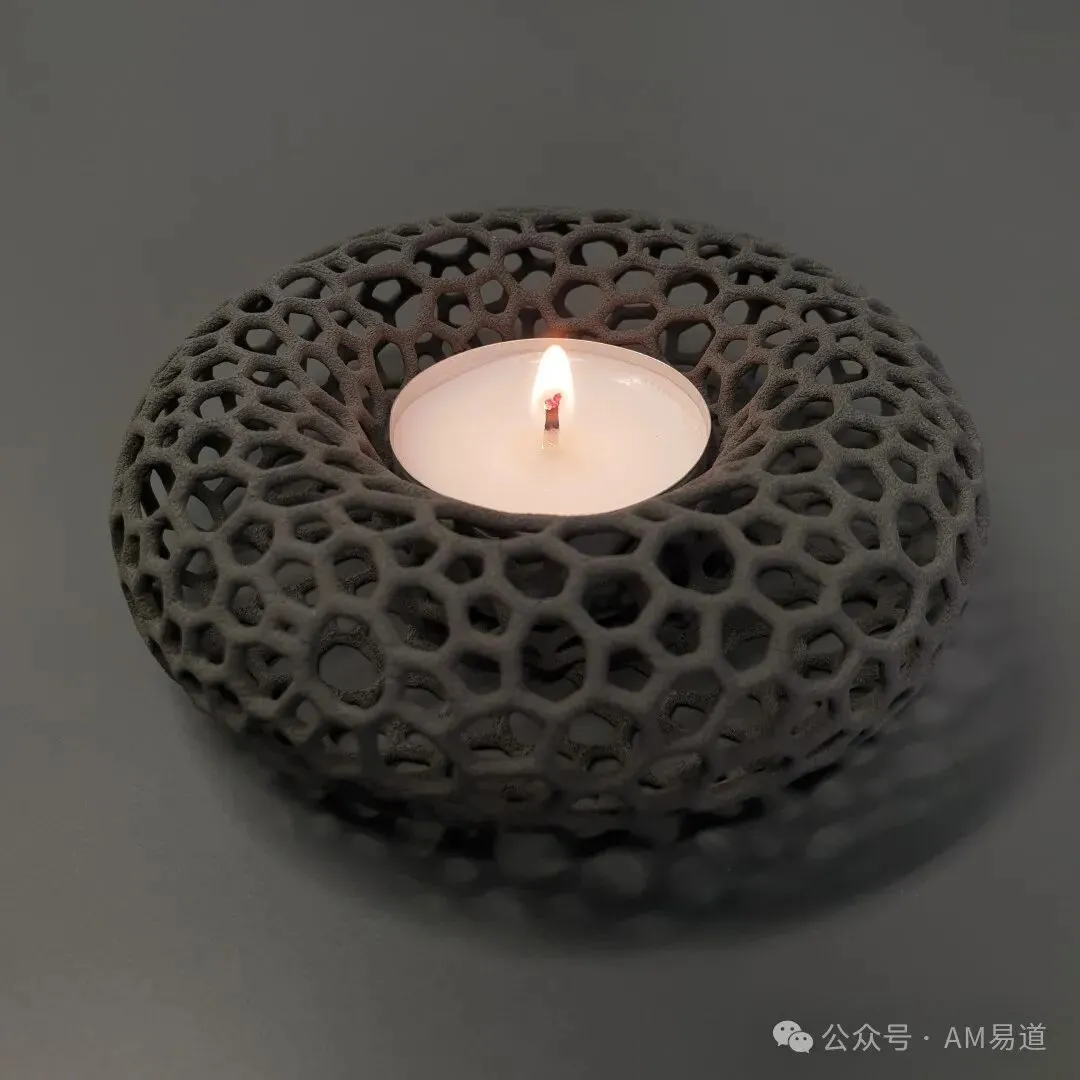

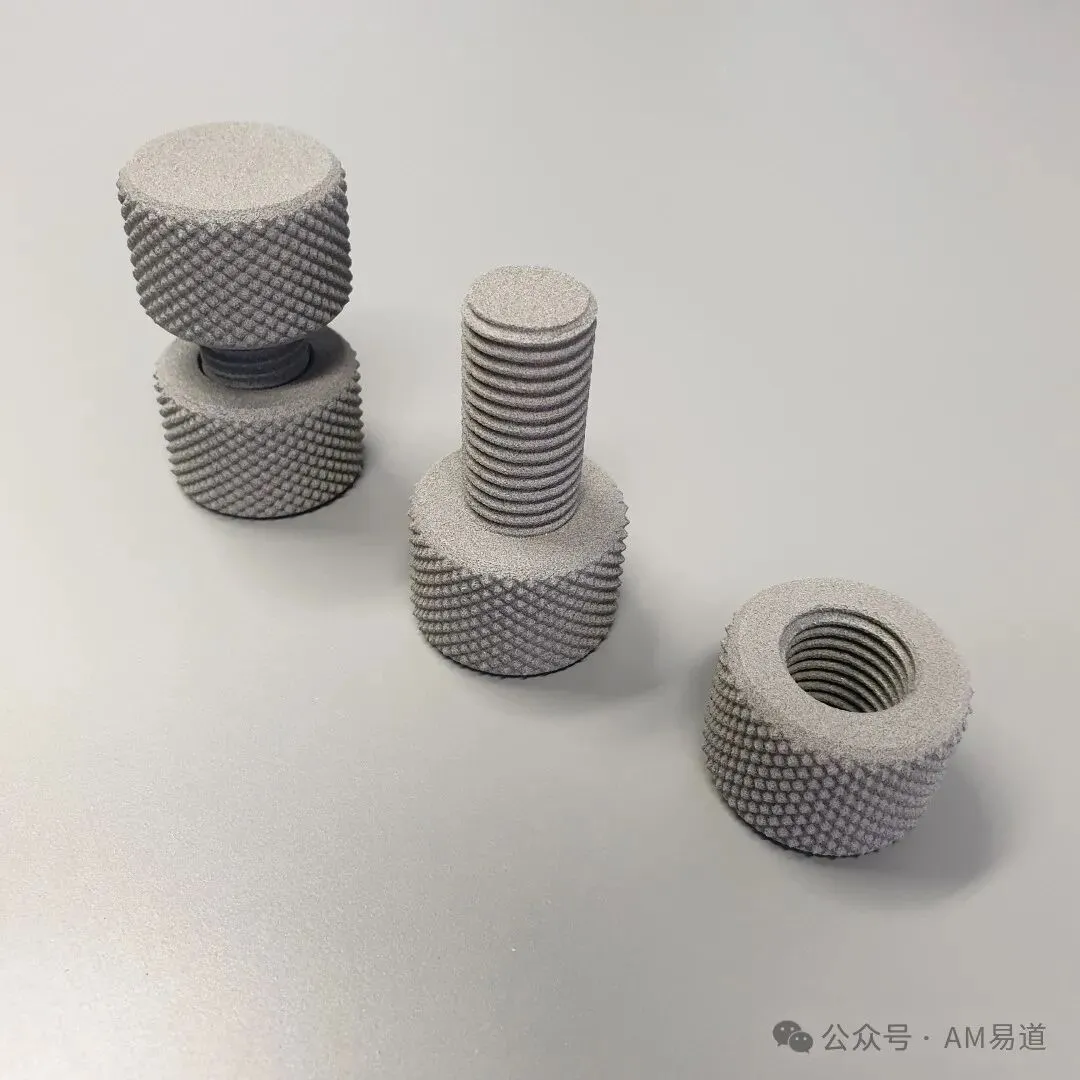

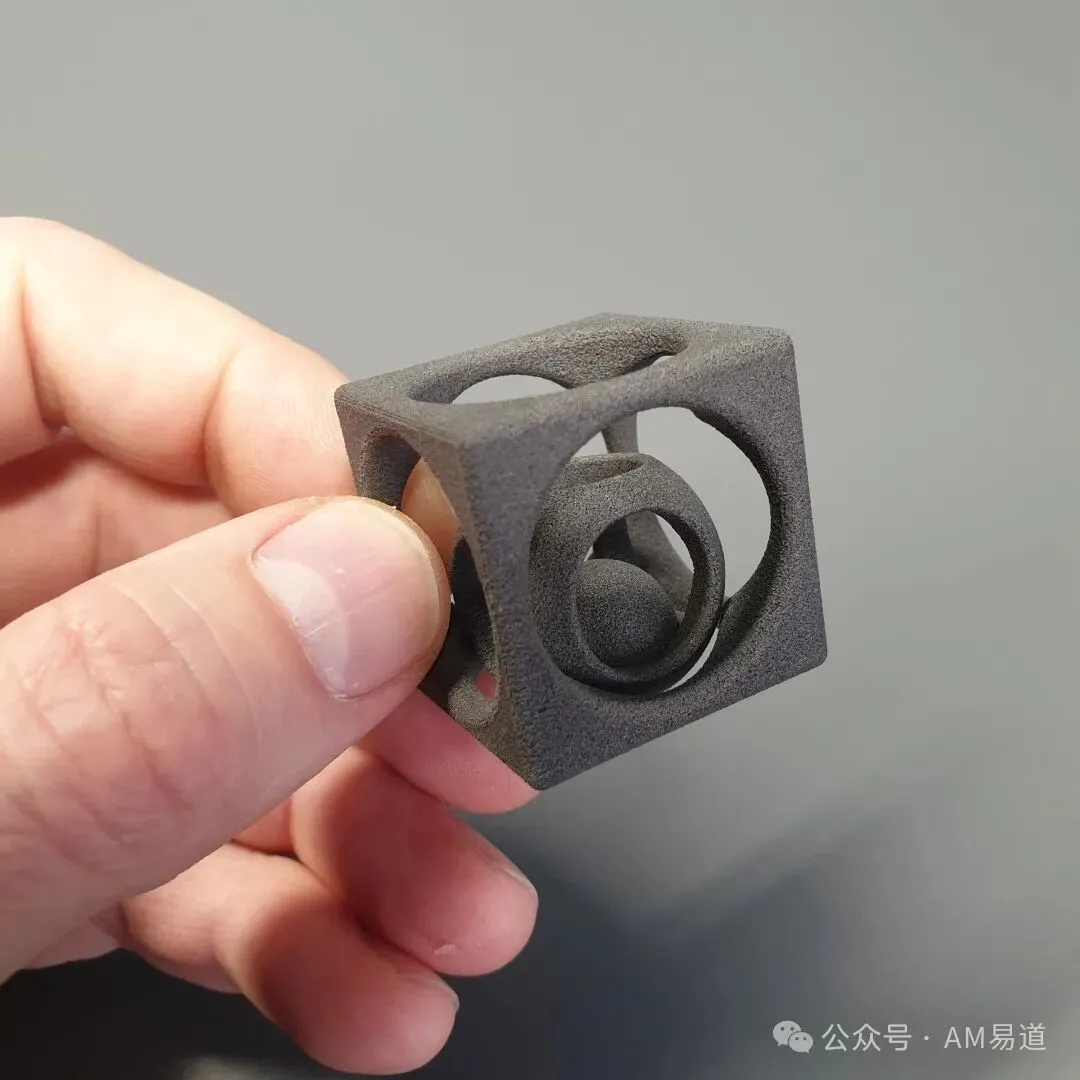

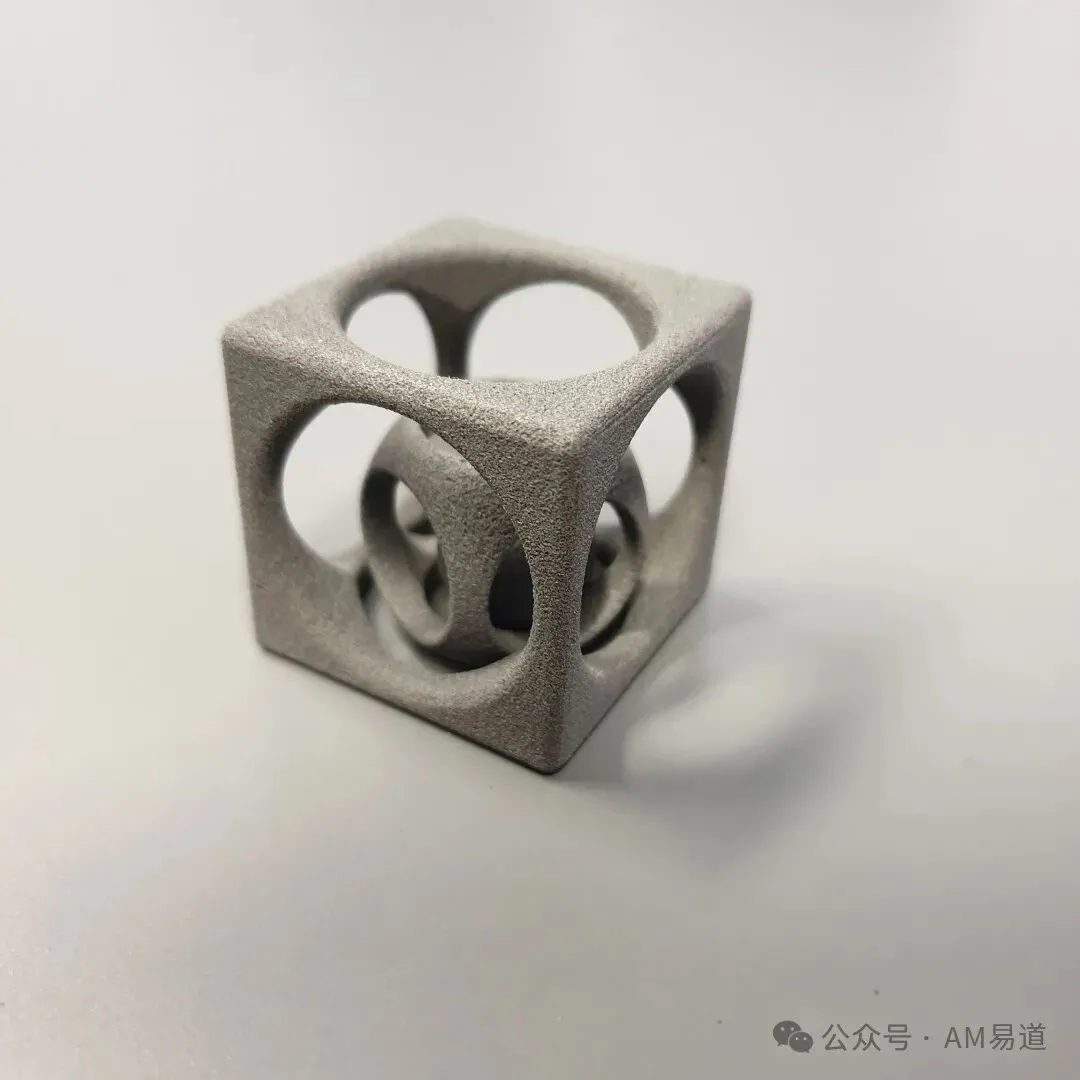

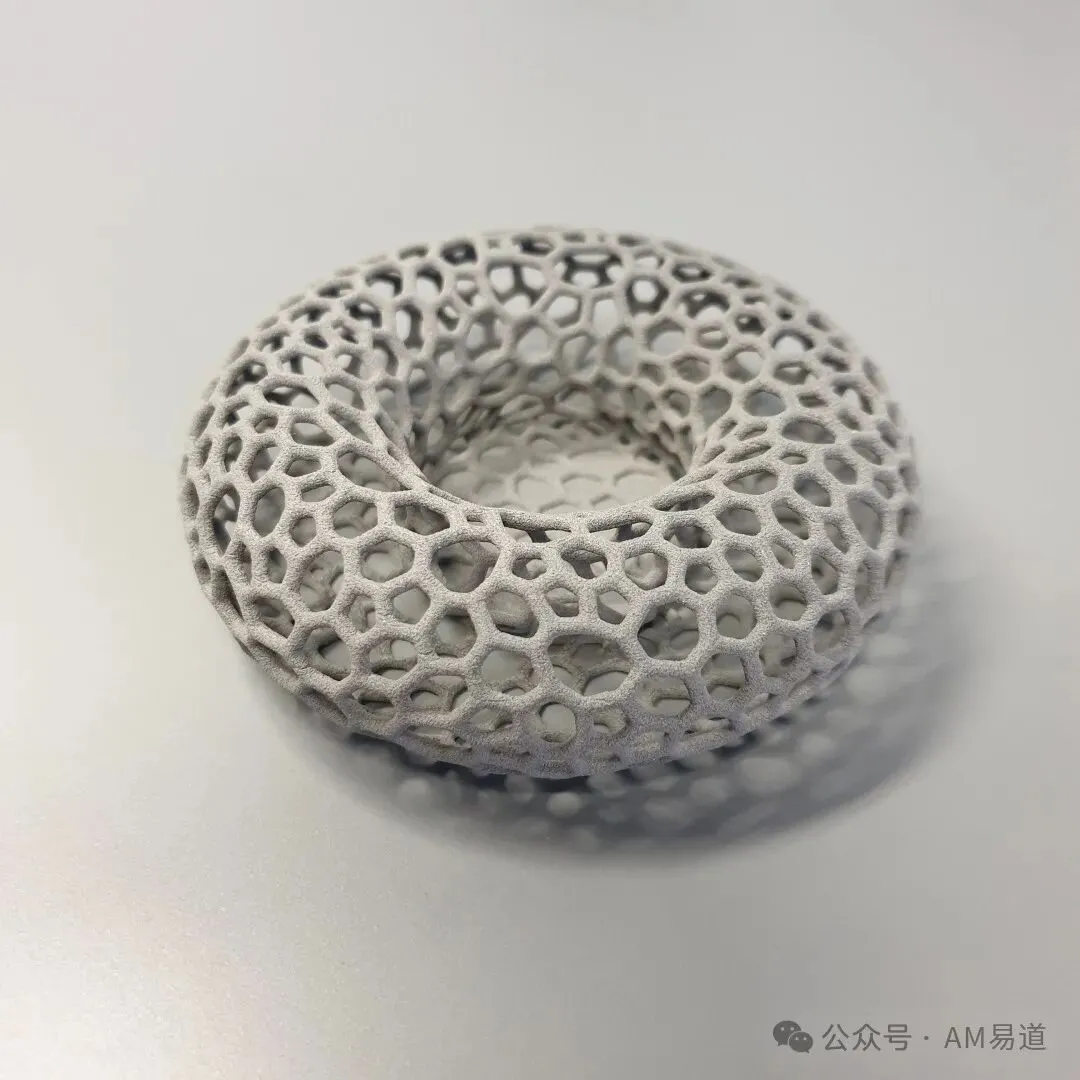

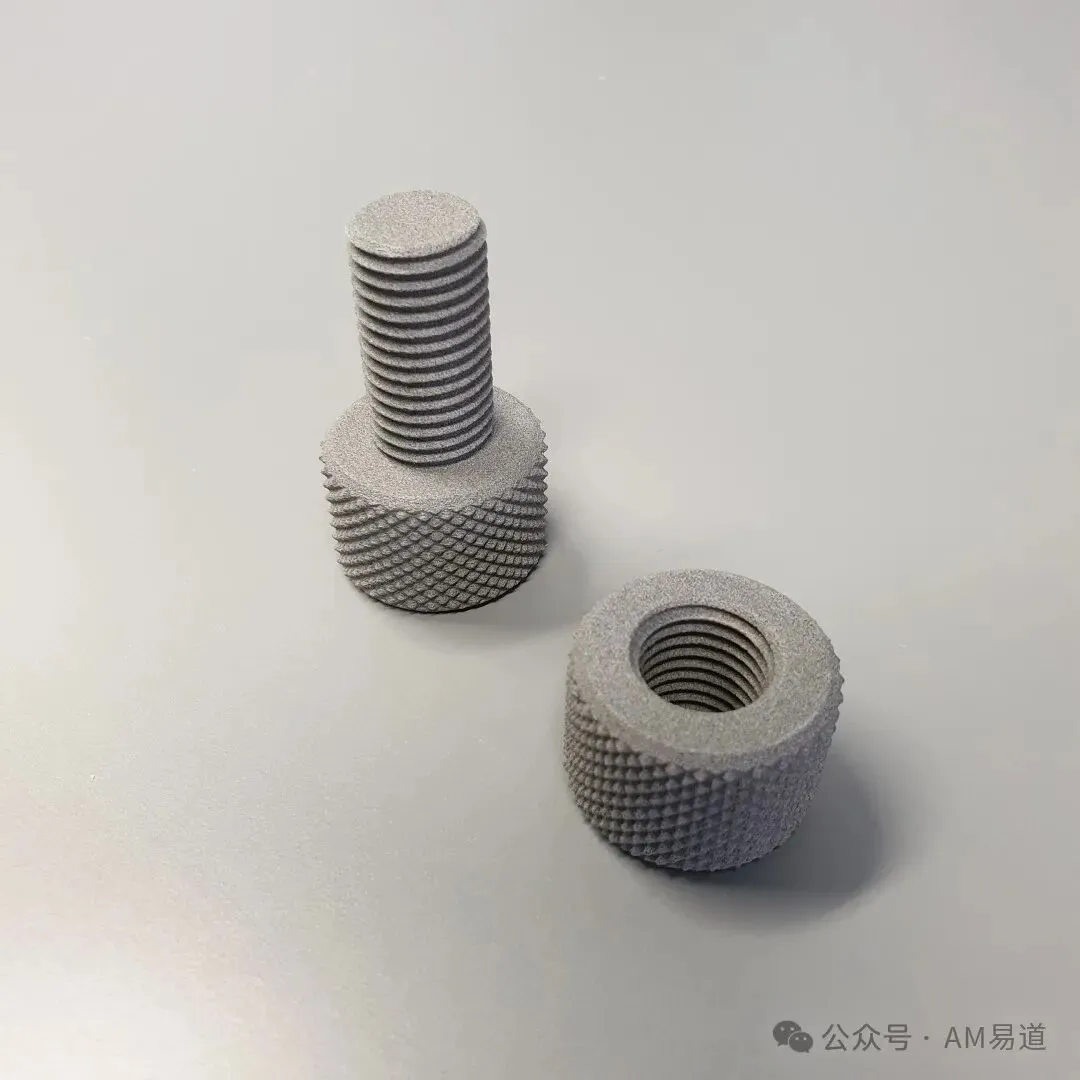

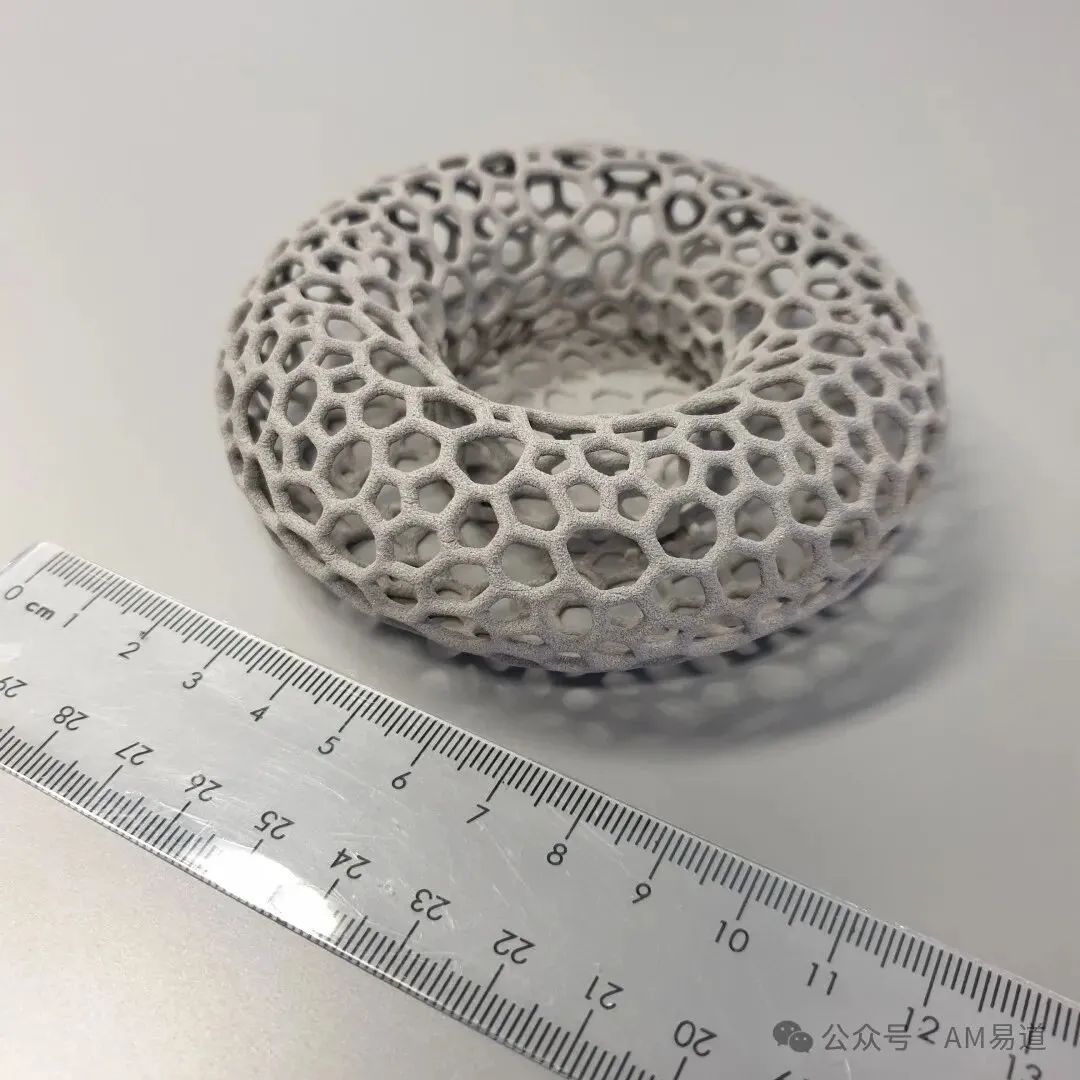

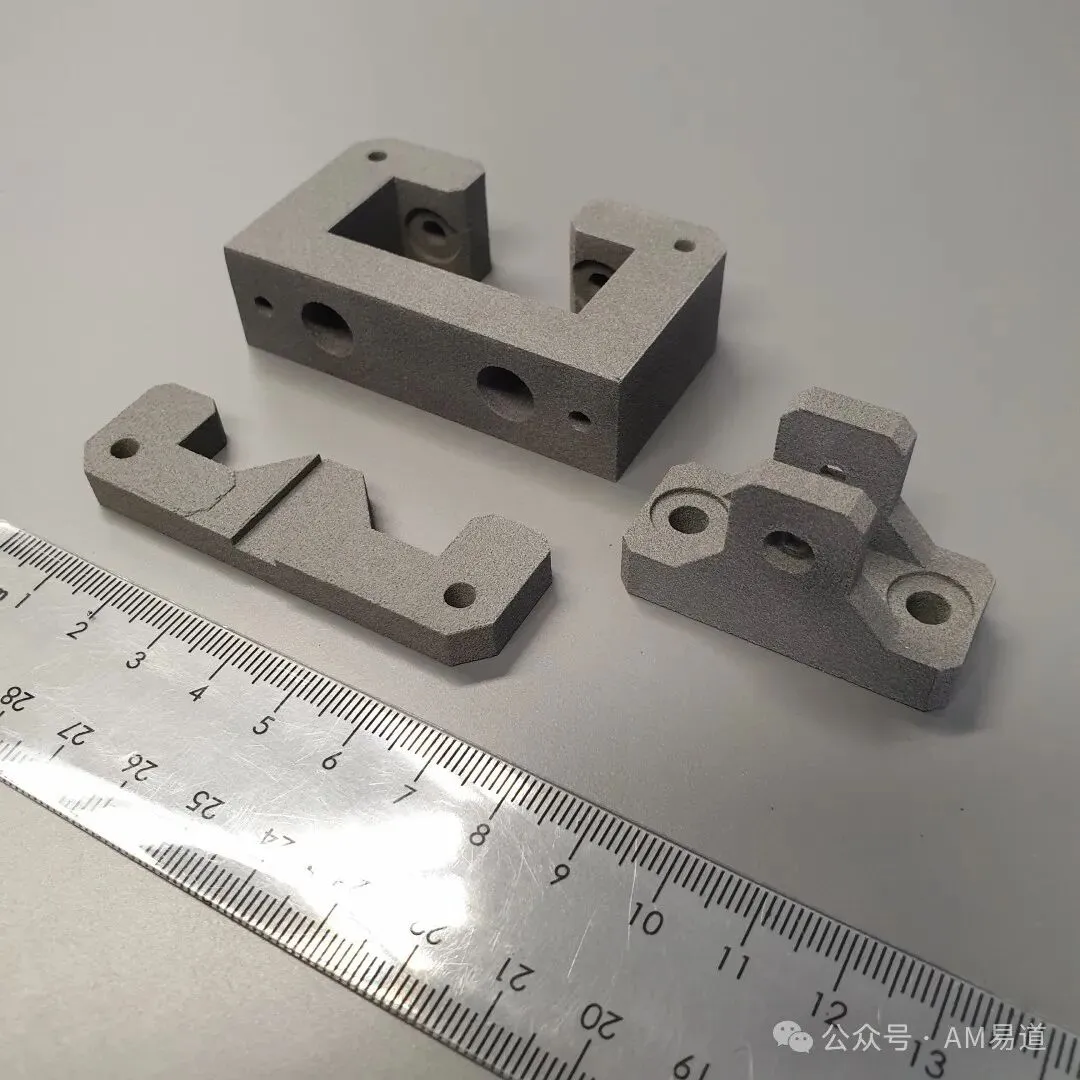

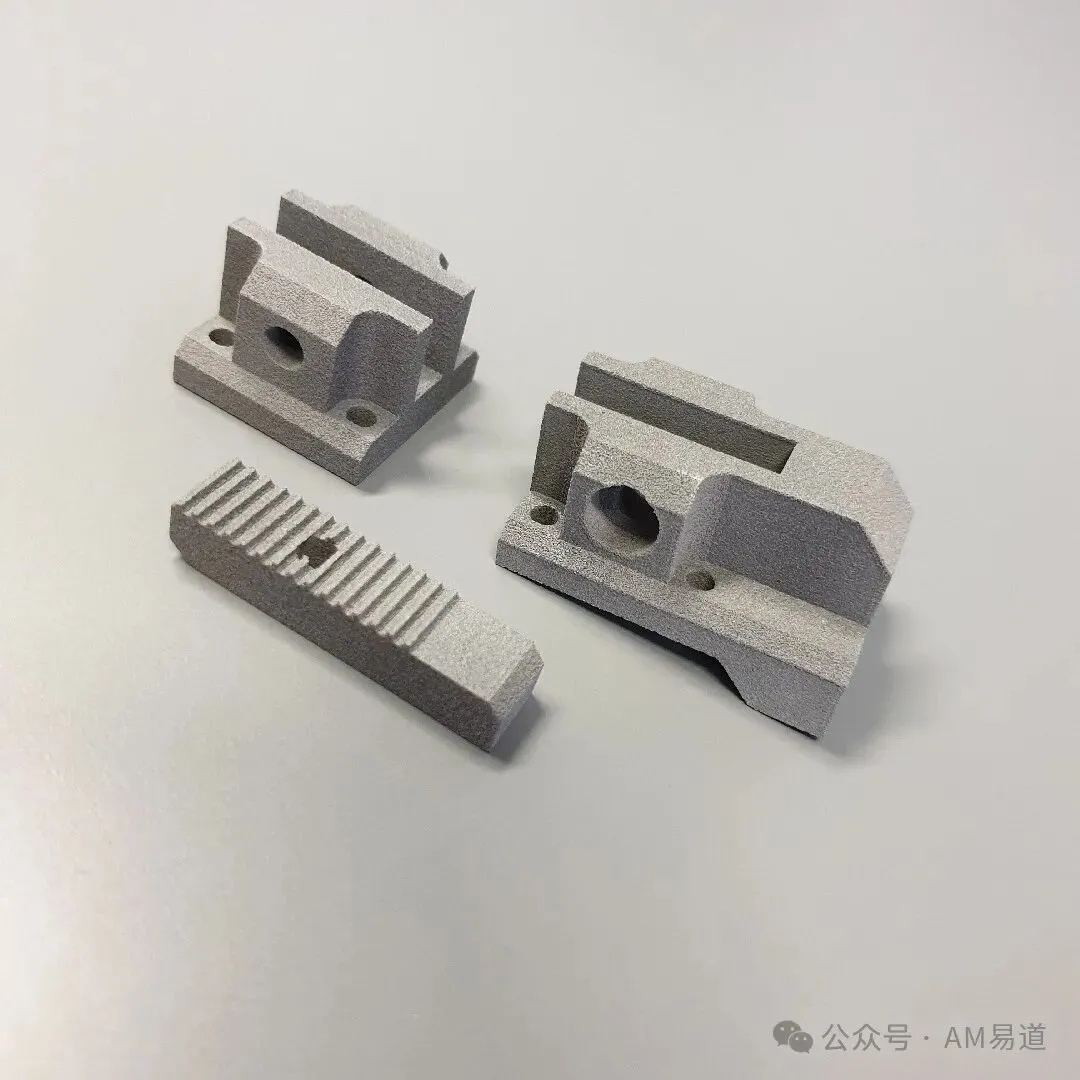

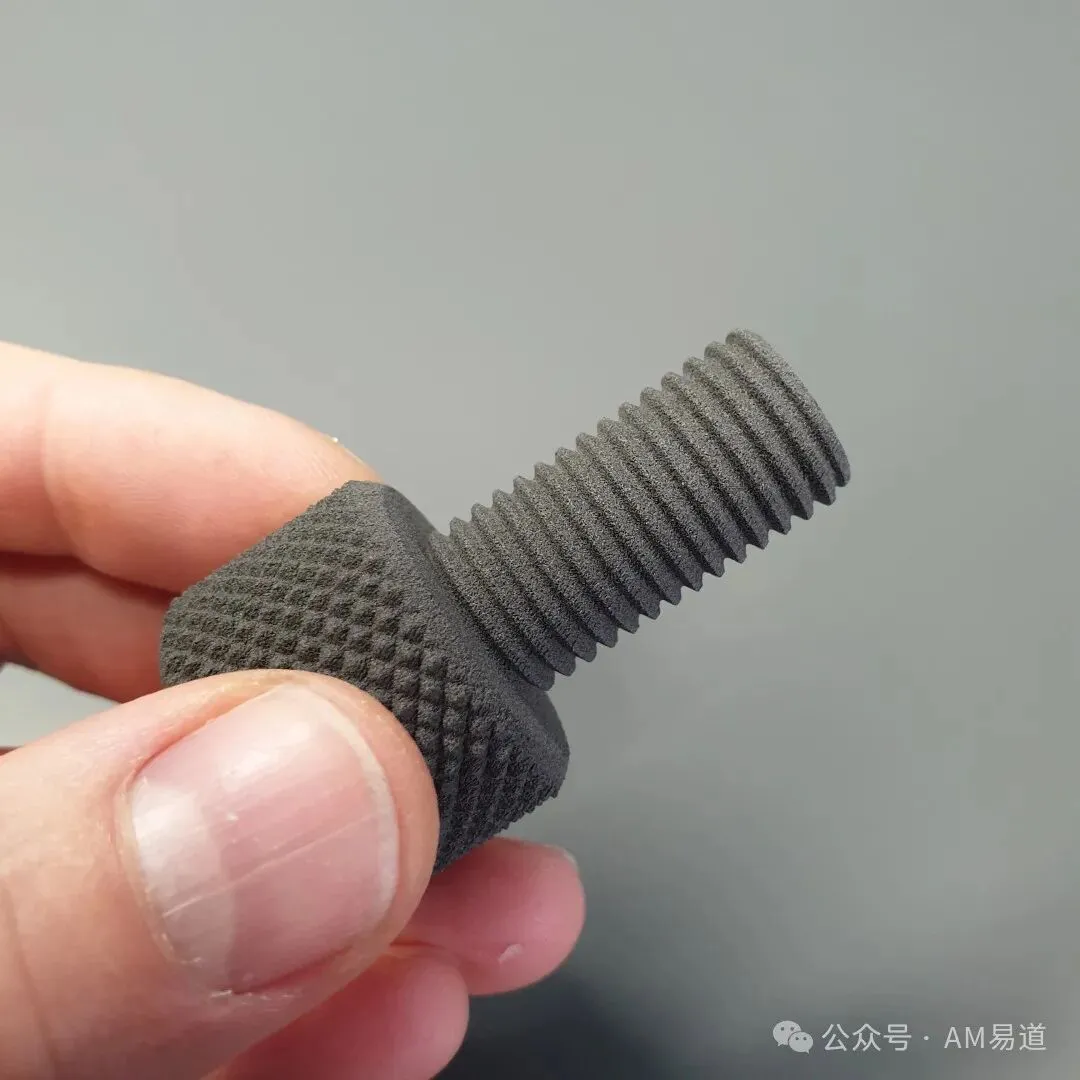

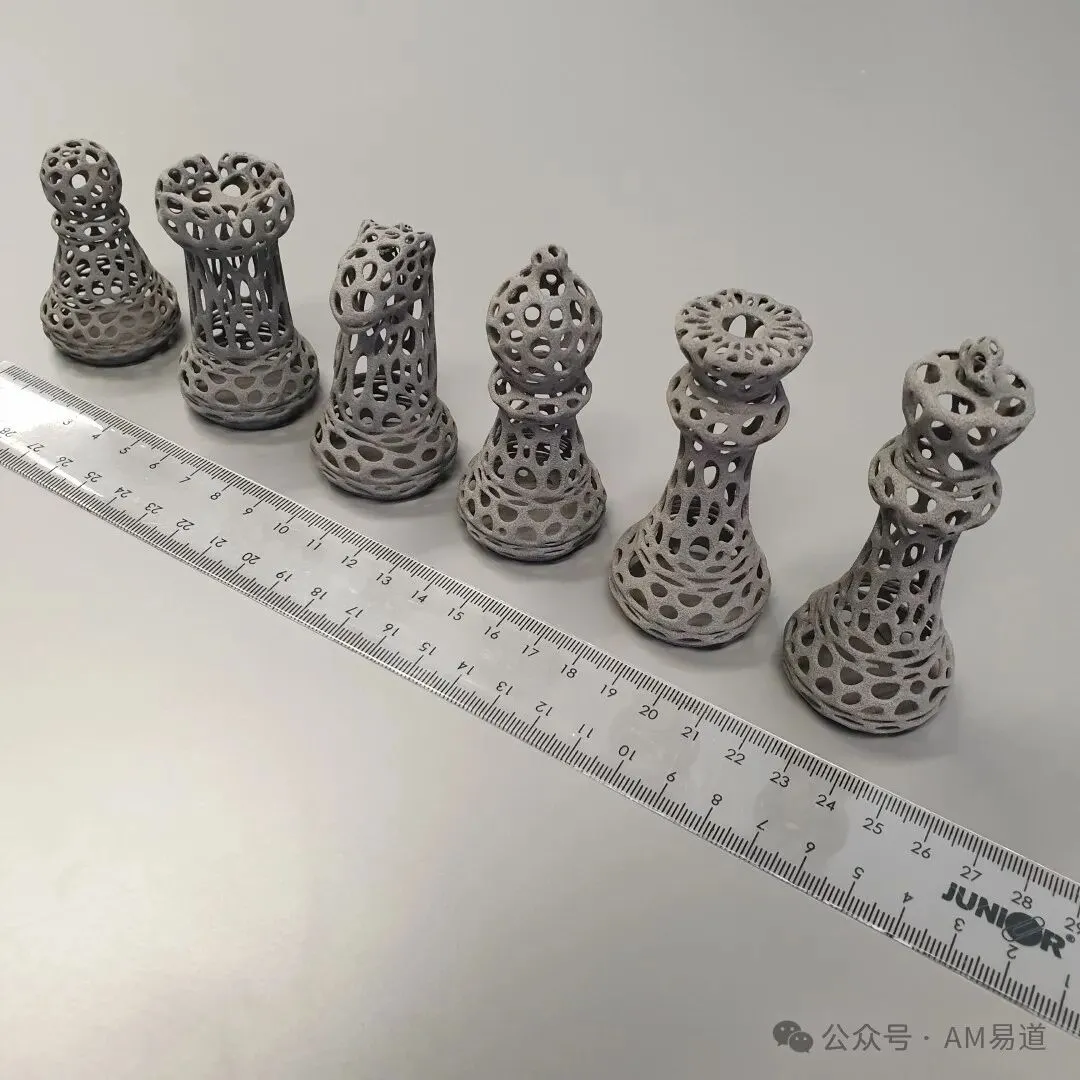

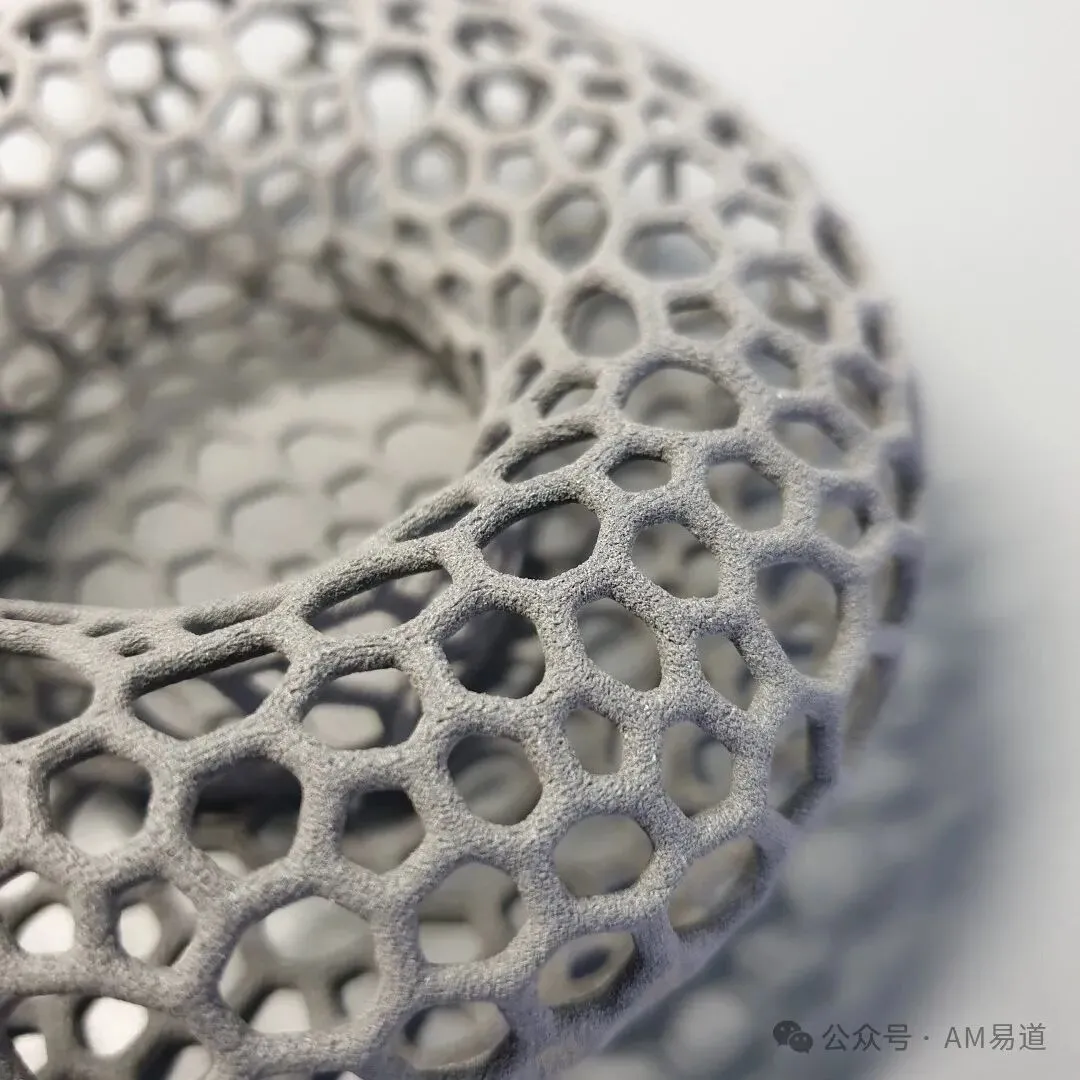

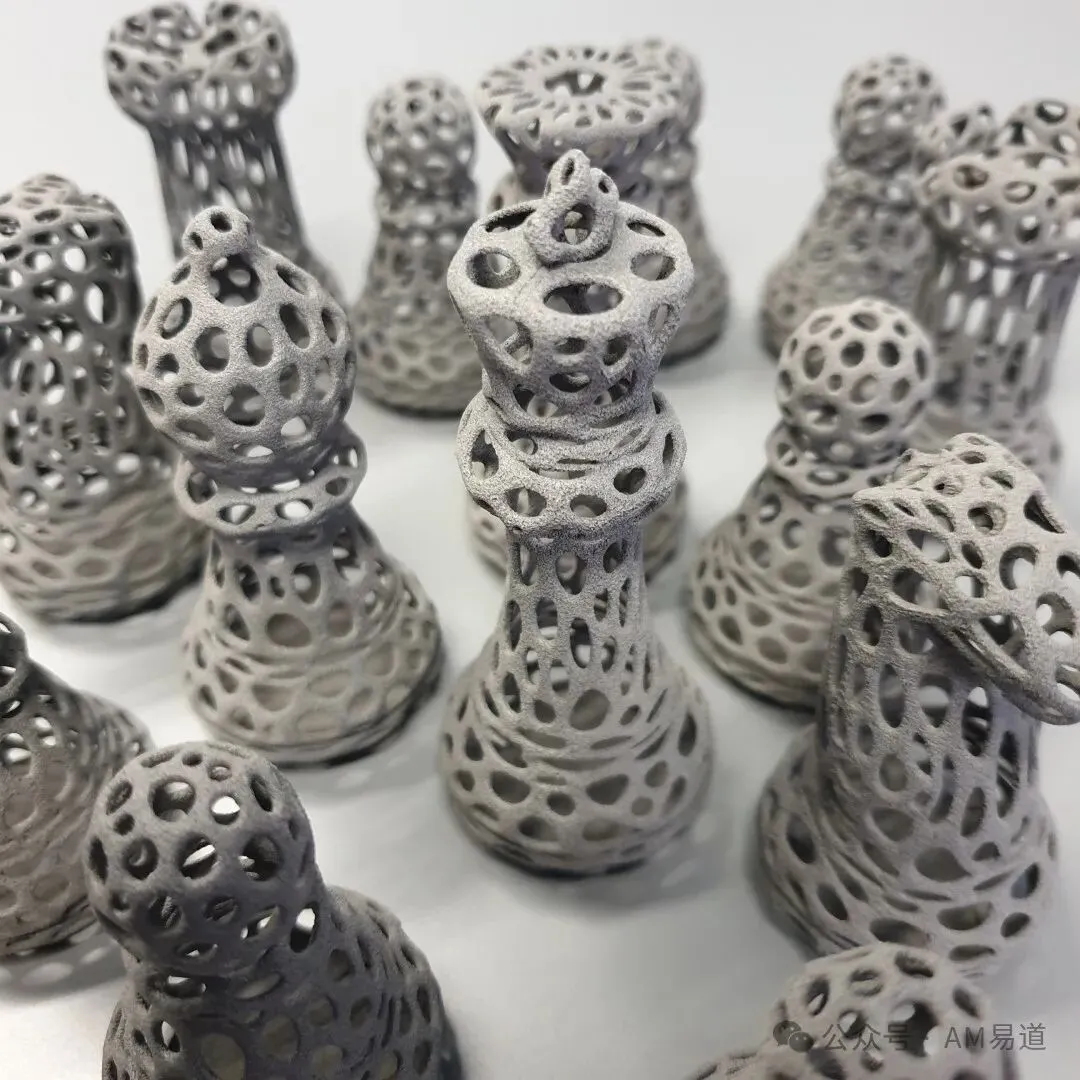

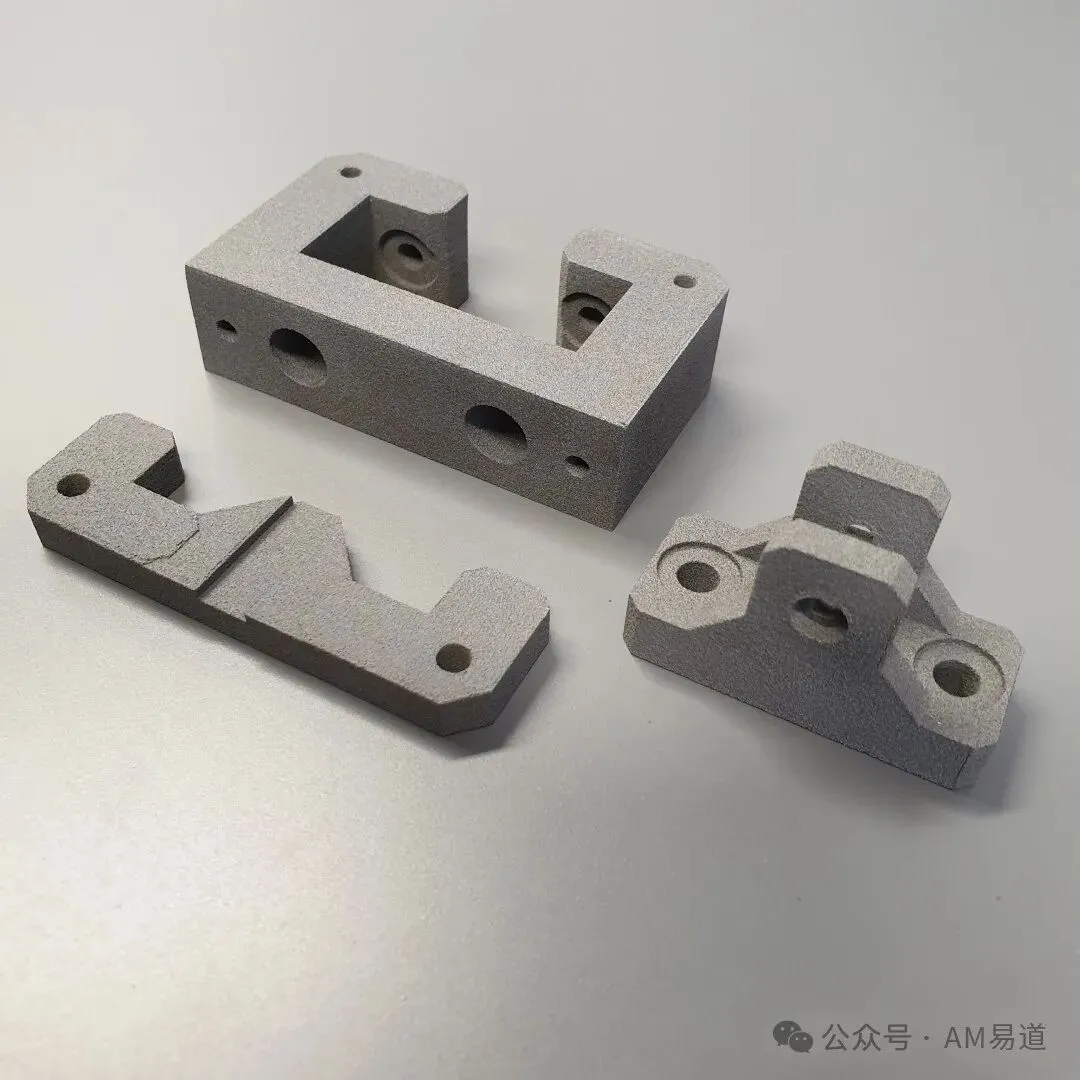

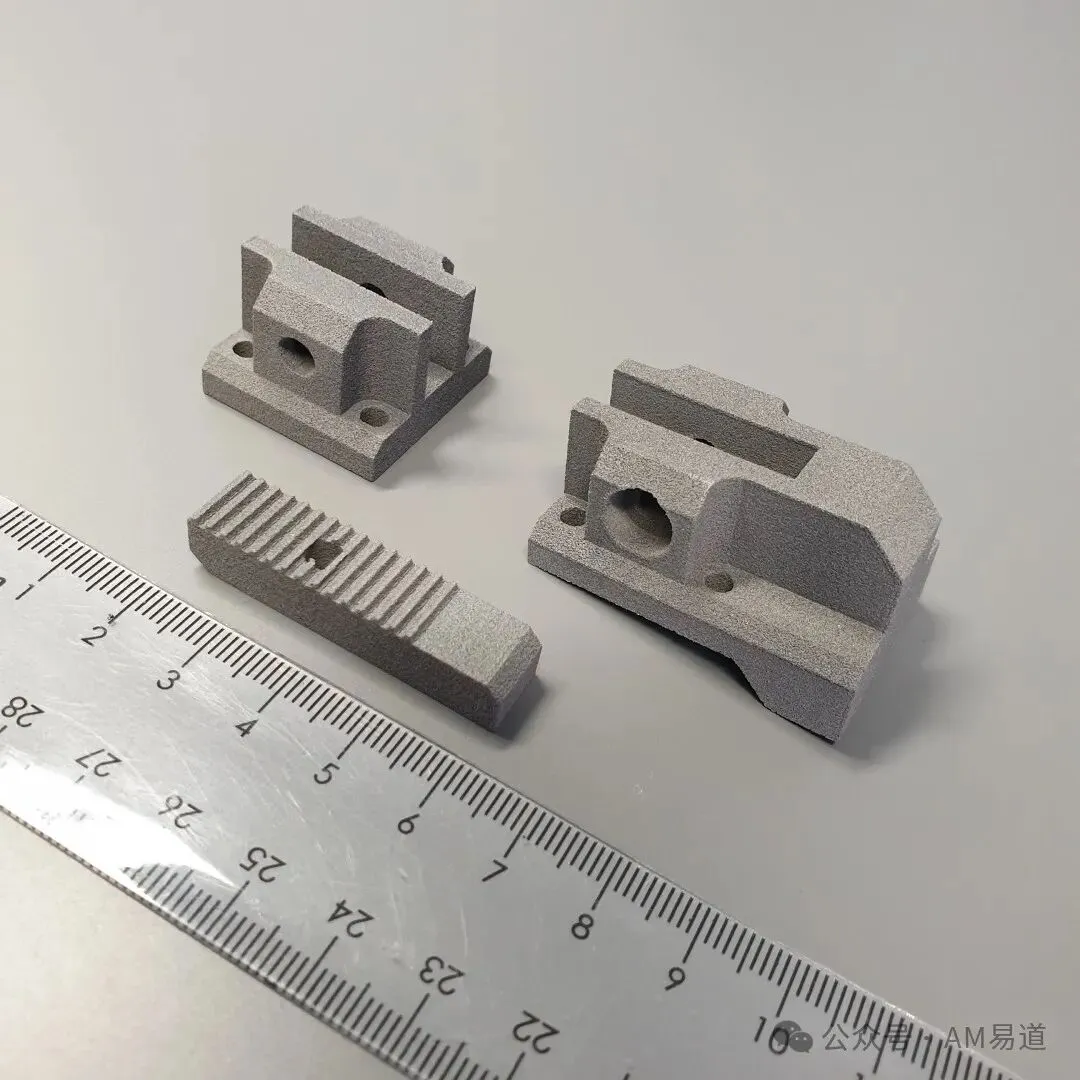

SLS4All团队公布了大量使用Inova MK1打印的测试样件照片。从图片中我们可以看到：

• 细节还原度高：如Benchy模型上的舷窗和栏杆清晰可见。

• 表面光滑：无明显分层痕迹。

• 几何精度好：如薄壁部分打印完整。

五、设备参数

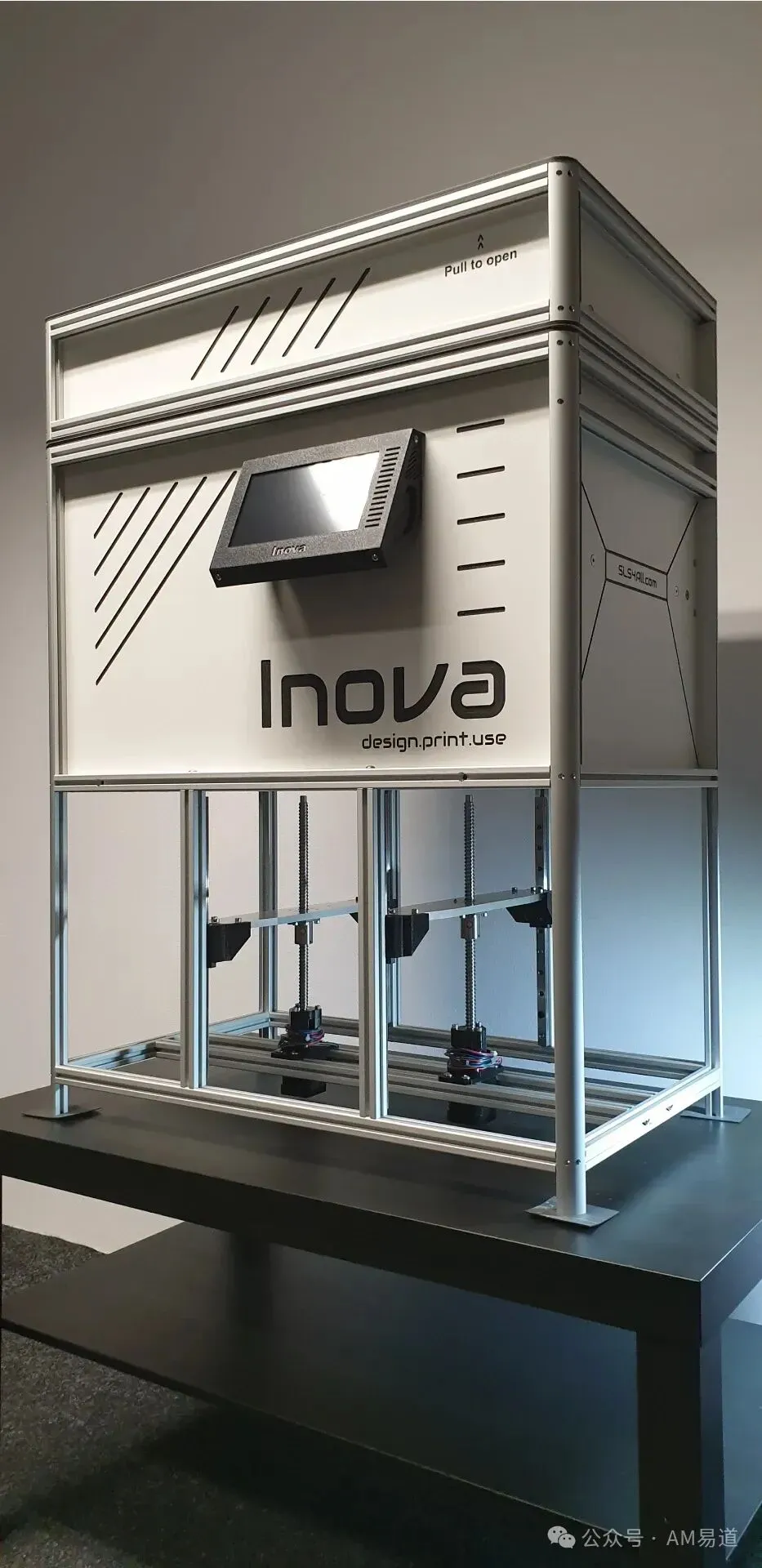

Inova MK1的主要技术参数如下：

• 打印体积：177x177x200mm
• 层厚：100μm（常用）
• 激光功率：10W蓝光二极管激光器（450nm）
• 扫描速度：2,800mm/s（25%填充密度）
• 预热时间：
• 打印速度：约9mm/h（25%填充密度，100μm层厚）
• 冷却时间：约为打印时间的30-50%

此外，Inova MK1还支持Wi-Fi、LAN和USB连接，并配备了5MP板载摄像头用于实时监控打印过程。

用户可以选择110-120V或220-230V电源版本，适应不同地区的电力标准。

六、资料下载

所有开源资料均可在SLS4All官网（https://sls4all.com）和GitHub仓库中找到并下载。主要包括：

• 3D模型文件（Fusion 360格式）

• PCB原理图

• BOM清单

• 安装手册

• 软件源代码

• 操作说明文档

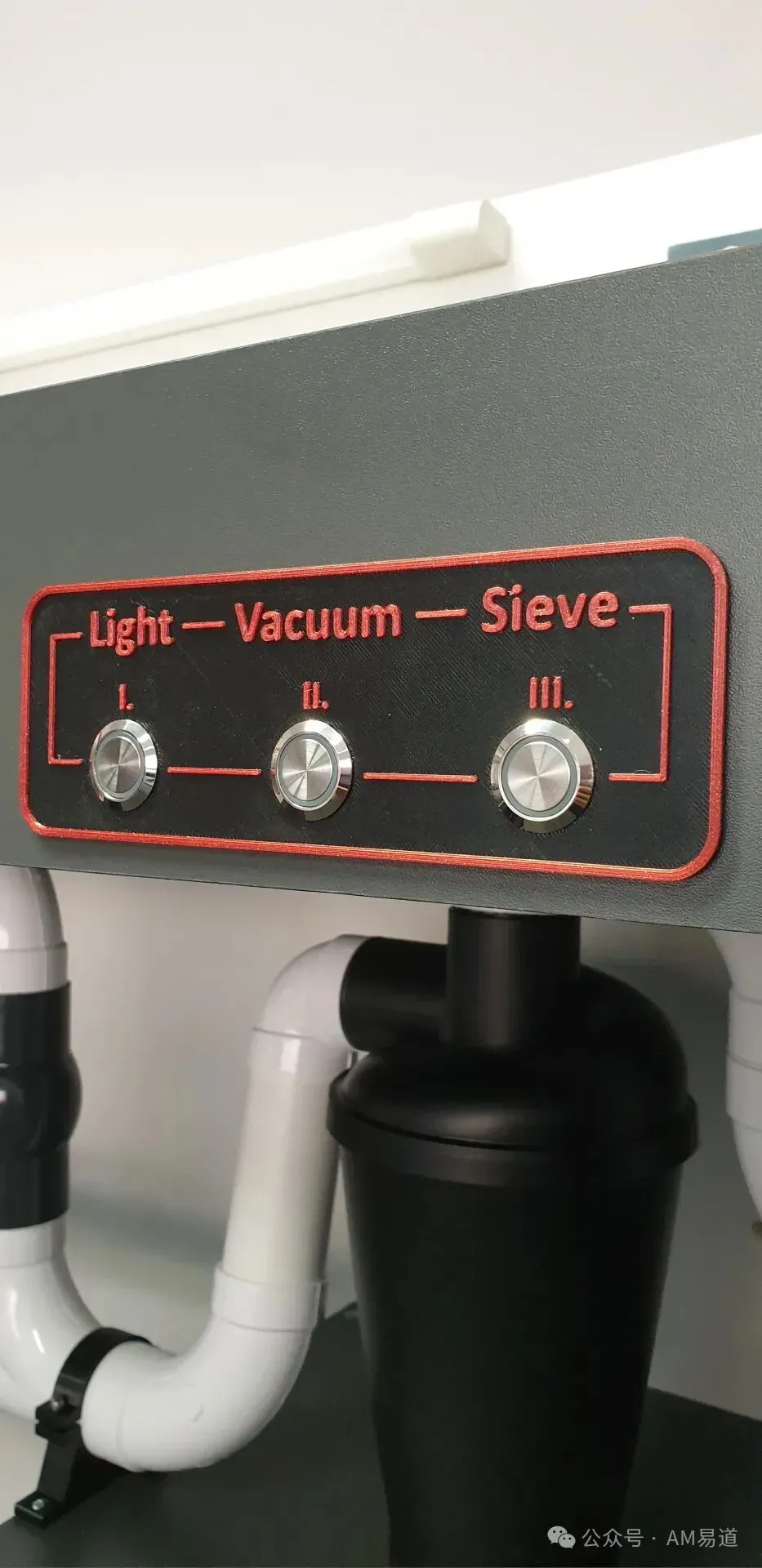

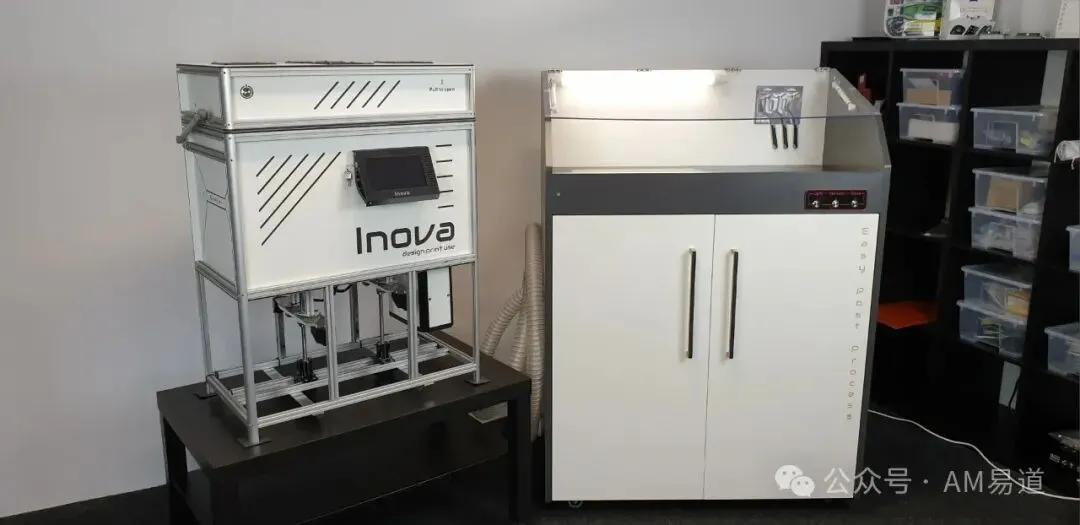

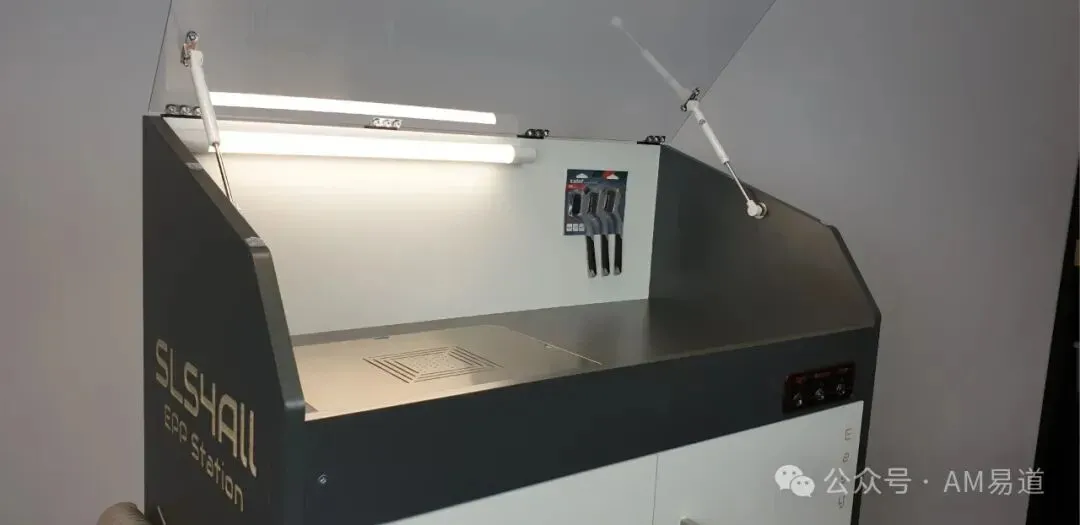

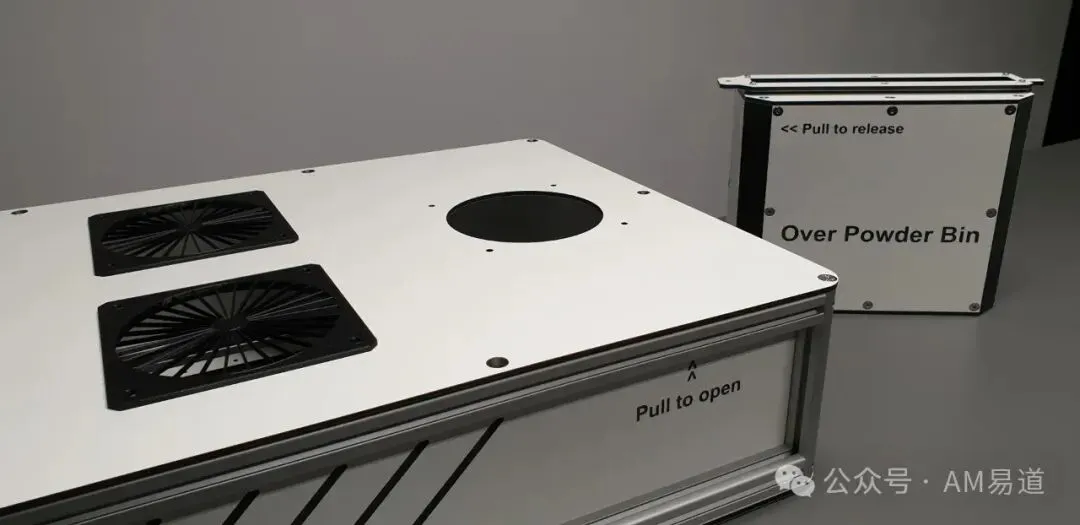

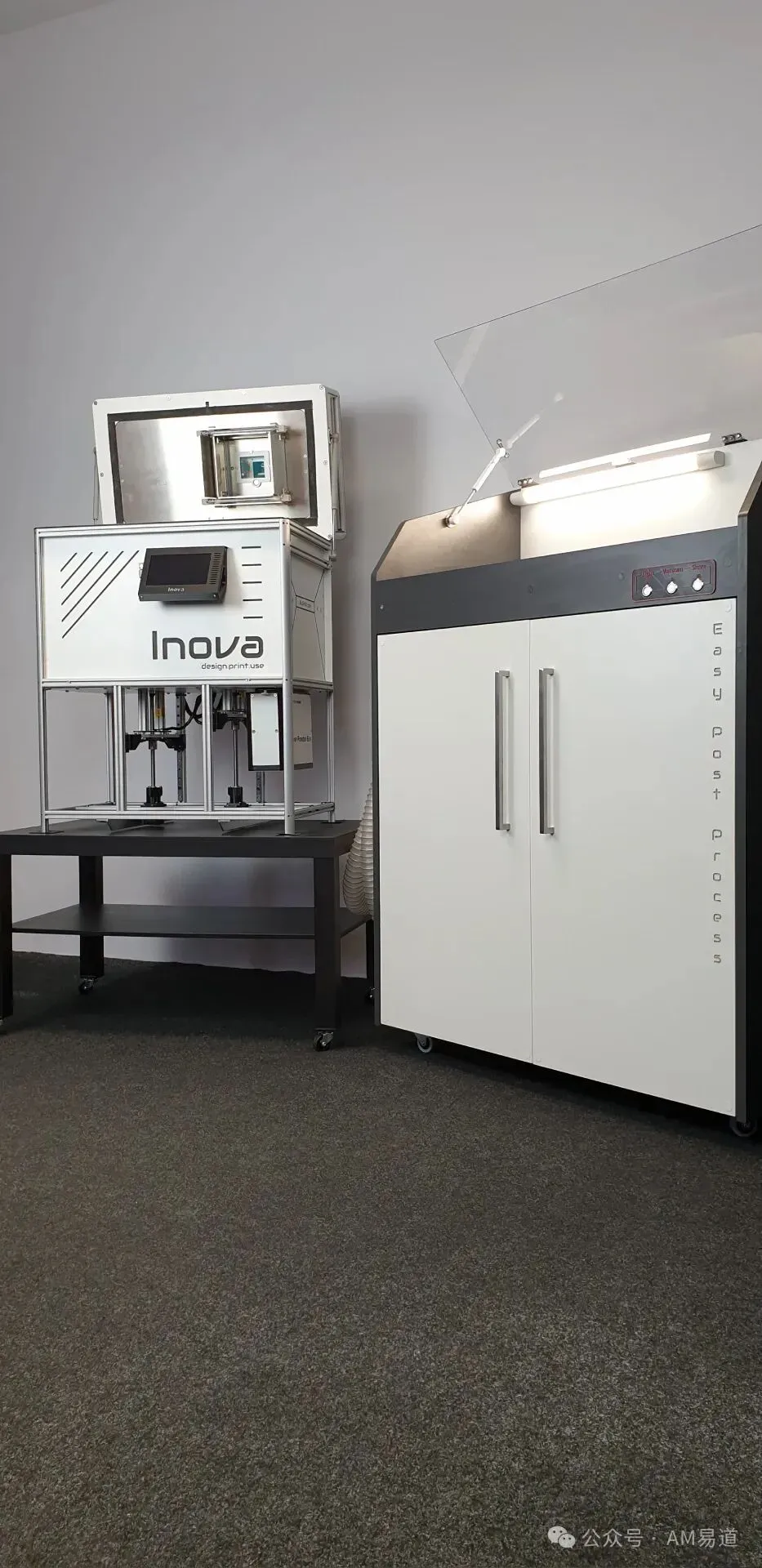

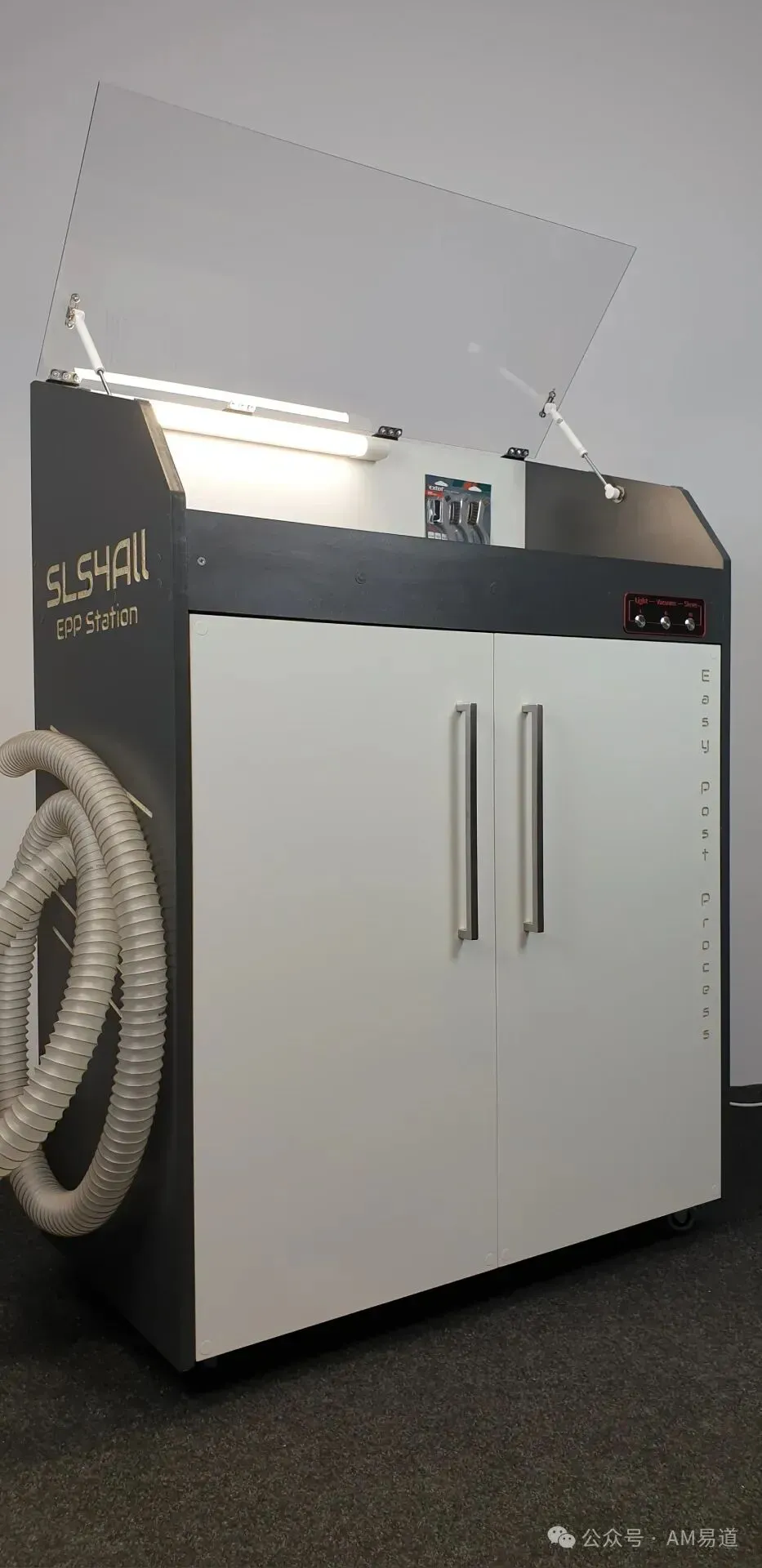

值得一提的是，SLS4All团队还开源了配套的后处理工作站设计资料，包括工作站结构设计、粉末回收系统、压缩空气清洁系统和安全防护设计等。

这种全面的解决方案设计，充分体现了团队对SLS技术应用全流程的深入思考。

结语：

‍Inova MK1的横空出世，无疑为SLS技术的发展和创新带来了新的可能。

AM易道认为，这款开源SLS打印机不仅为创客和小型企业提供了一个低成本的SLS解决方案。

对于国内的3D打印企业和爱好者而言，Inova MK1无疑提供了一个难得的学习和借鉴对象。

我们期待看到更多的创新者参与到这场SLS技术的平民化革命中来，共同推动3D打印技术的发展和普及。

然而，我们也要注意到SLS4All团队对Inova MK1项目使用的许可协议。

根据该协议，用户可以出于非商业目的使用、复制、修改和传播相关资源和产品（包括源代码、文档、3D模型、PCB板、零件套件等）。但是，不允许生产和销售Inova打印机或其零部件。同时，SLS4All团队声明不对因使用这些资源和产品而造成的任何损害或伤害负责。

（正文内容结束）
