商业航天RocketLab：世界最大碳纤维火箭背后的“增材”技术
在浩瀚宇宙的探索征程中，每一次航天技术创新都像是点亮了一颗新星。
在国际商业航天界，除了SpaceX，Relativity Space还有另一个有趣的竞争者：Rocket Lab。
其核心是拥有自主研发的堪称"巨无霸"的自动化碳纤维铺放（AFP）机。
这个重达90吨的庞然大物，不仅是当前世界上最大的同类设备，更代表着航天制造技术的新探索。
它将如何重塑火箭制造？到底算不算一台3D打印机？碳纤维行不行？
请跟随AM易道一起揭开这个航天界大玩具的神秘面纱。
Rocket Lab：不甘平凡的太空"黑马"
成立于2006年的Rocket Lab，是一家总部位于新西兰和美国的创新航天公司。
在创始人Peter Beck的带领下，公司凭借独特的火箭设计和先进的制造技术，迅速成为小型卫星发射市场的领军企业。
自2018年以来，Rocket Lab的Electron火箭已成为美国第二常用的轨道火箭，为政府和商业客户提供了频繁且可靠的太空服务。
Peter Beck曾在一次采访中表示：
"As we build the world's largest carbon composite rocket, it makes sense that we require a world-first carbon composite fiber placement machine."
我们在造世界上最大的碳纤维火箭，所以理所当然，我们得有世界上第一个大型碳纤维制造设备"
据RL宣称，其正在重新定义整个航天产业的制造方式。
We're combining our proprietary flight-proven carbon composite technology, additive manufacturing, and autonomous robotics to design and build large-scale aerospace components
"我们正在结合我们专有的、经过飞行验证的碳纤维复合材料技术、增材制造和自主机器人技术，以一种前所未有的速度设计和制造大型航空航天部件。
AFP技术：碳纤维复合材料制造的革命
自动化纤维铺放（AFP）技术是一种先进的复合材料制造方法，它与3D打印技术有着本质上的相似性。
两者都是通过逐层添加材料来构建三维结构，只是使用的材料和具体方法有所不同。

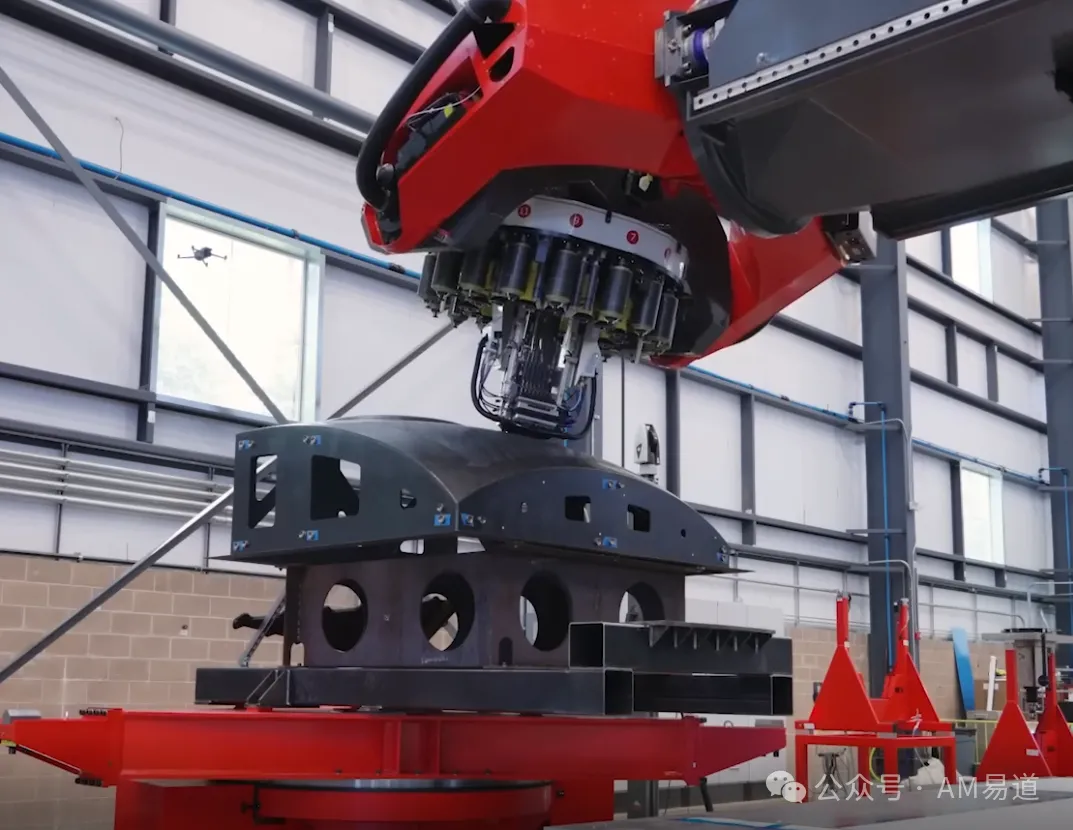

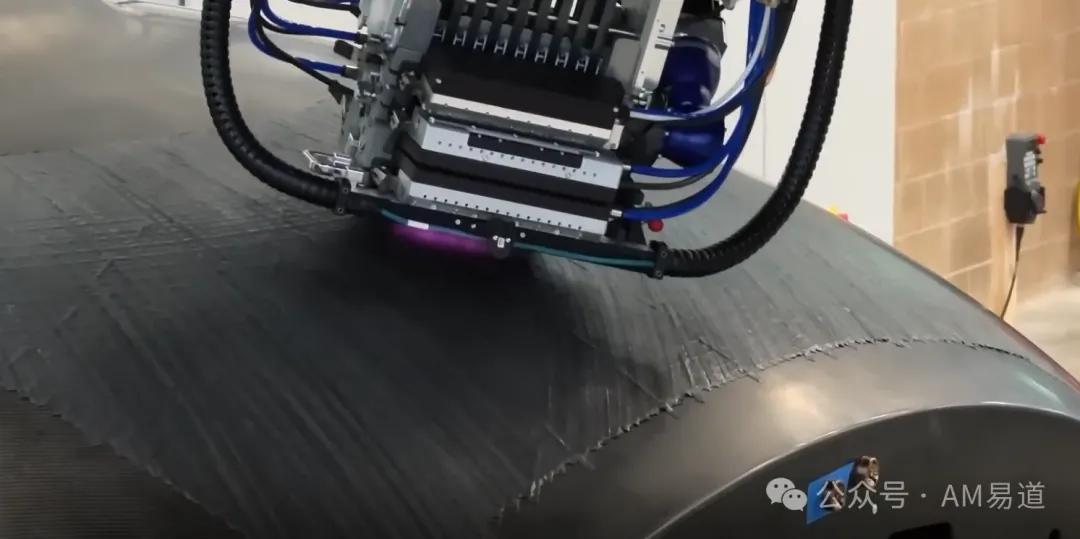

AFP技术专门用于制造大型碳纤维复合材料结构，其工作原理如下：

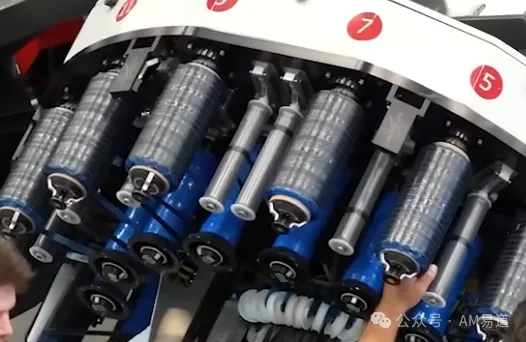

1. 材料供给：碳纤维预浸带（预先浸渍了树脂的碳纤维带）被送入机器。

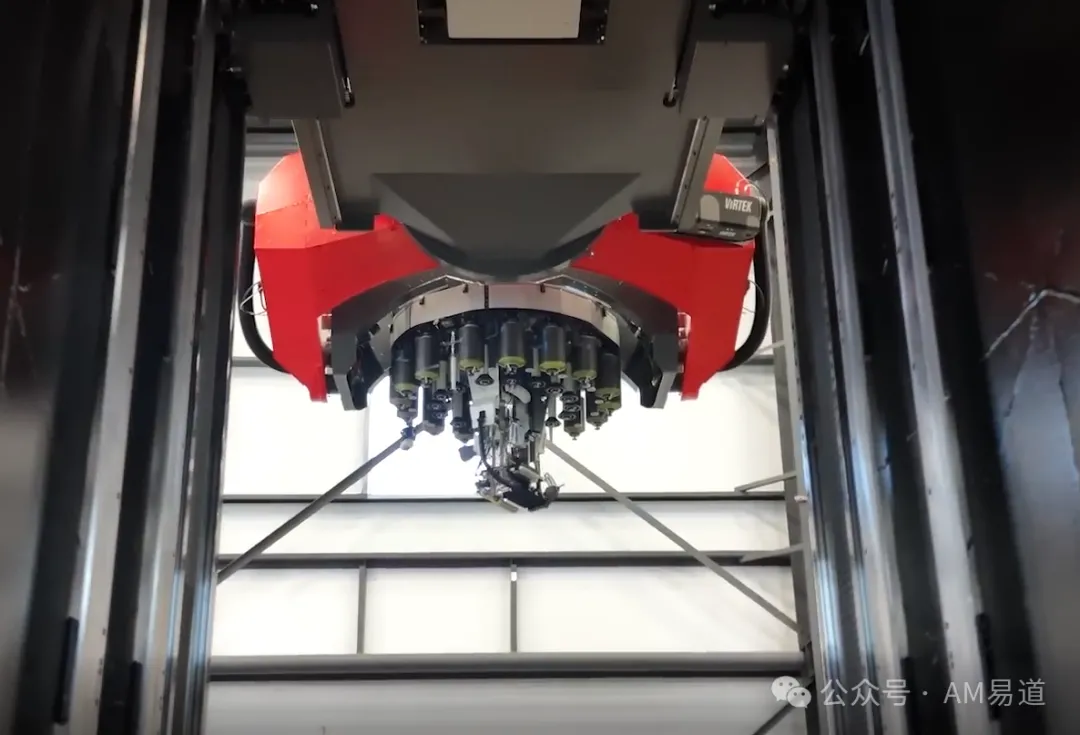

2. 精确定位：机器人臂精确控制纤维带的位置和方向。
3. 逐层铺放：纤维带被逐层铺放到模具表面，形成预设的三维结构。
4. 压实固化：每层铺放后立即进行压实，随后整个结构在高温高压下固化。

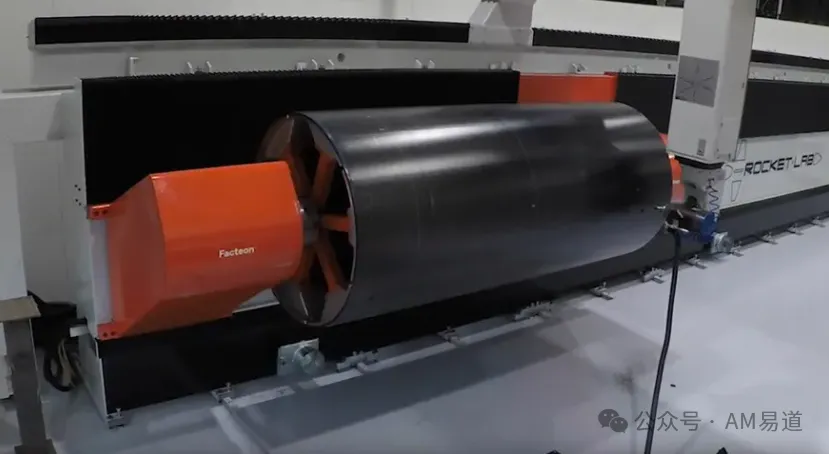

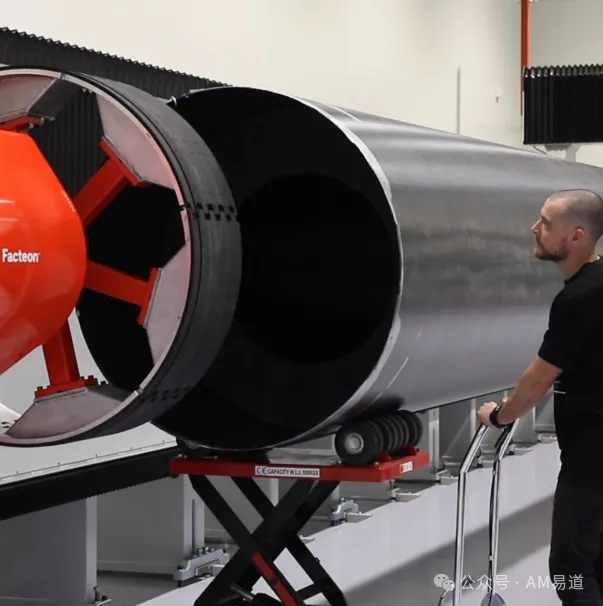

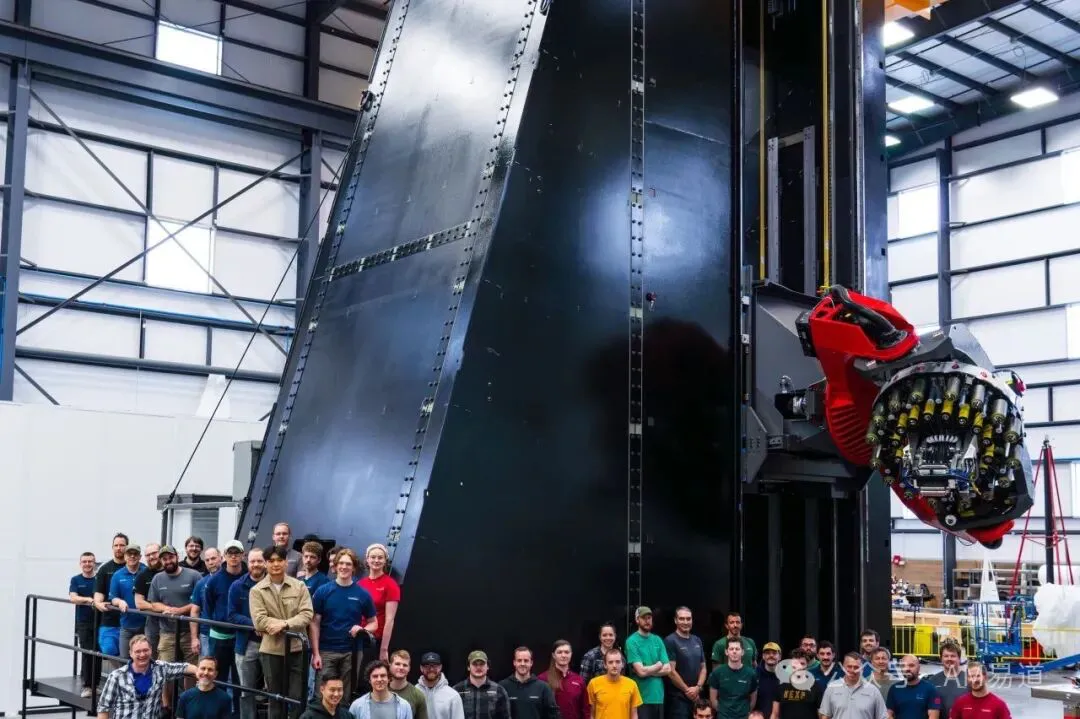

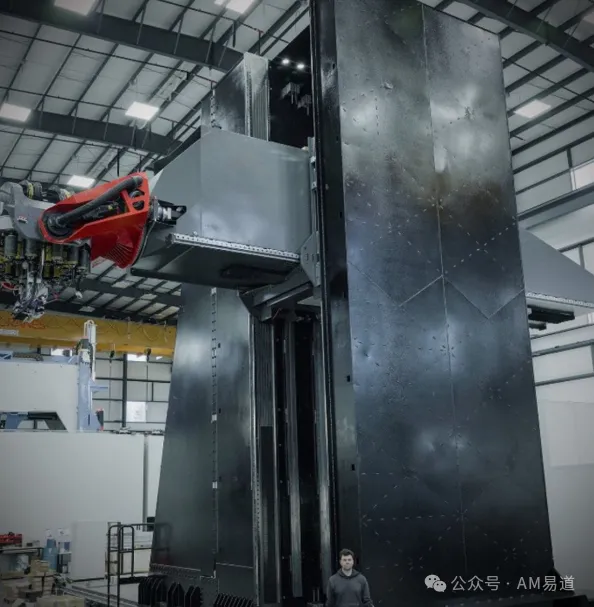

Rocket Lab的AFP机器是目前世界上最大的同类设备，其参数性能令人惊叹：

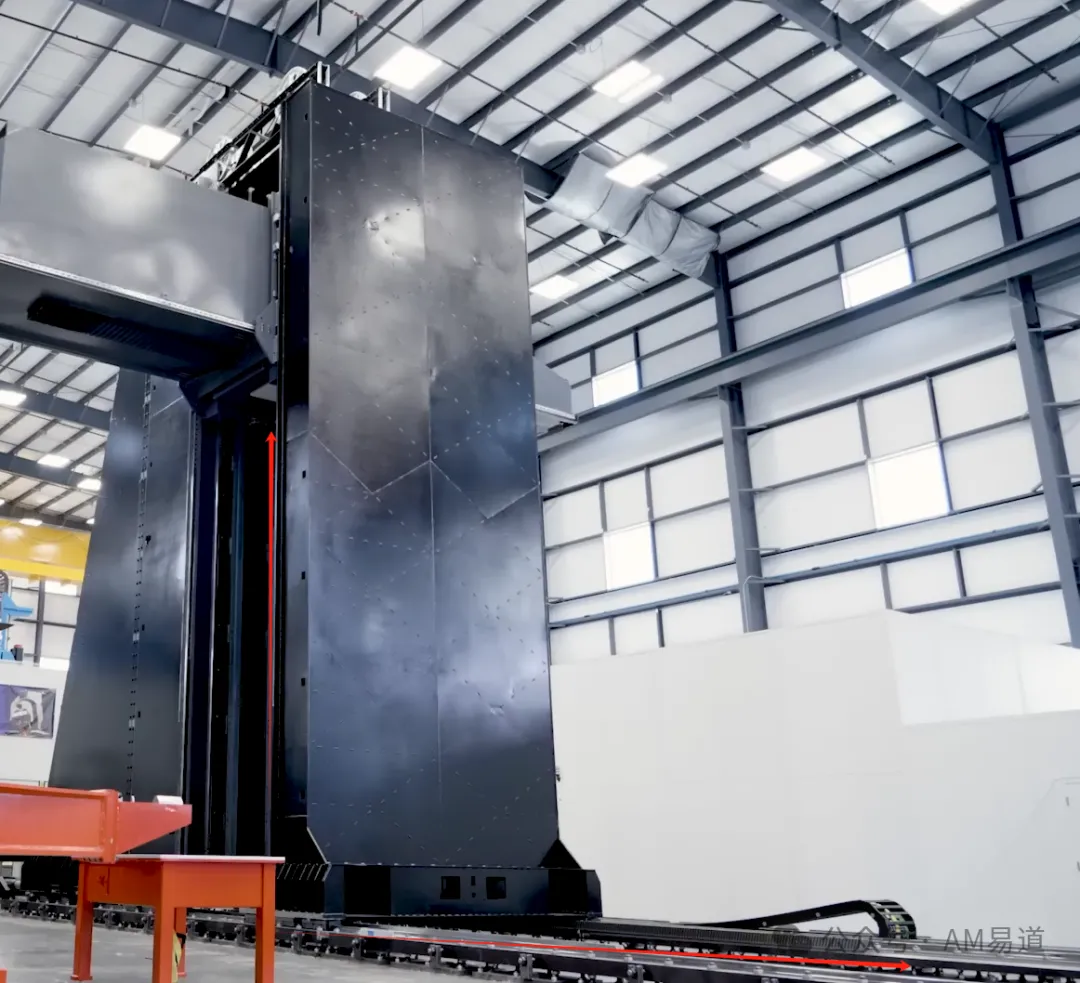

1. 尺寸：高12米（39英尺），重90吨，占地面积堪比小型仓库。
2. 速度：每分钟可铺放100米（328英尺）碳纤维，意味着可在数小时内完成大型火箭结构的基本成型。

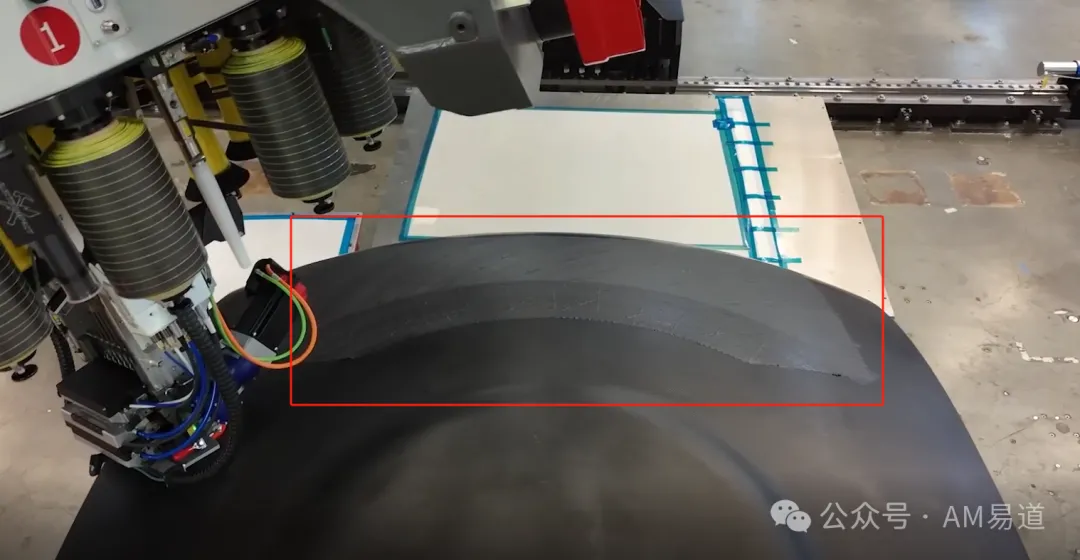

3. 精度：配备实时自动检测系统，能在铺放过程中发现微小缺陷，确保每层复合材料都达到严格质量标准。

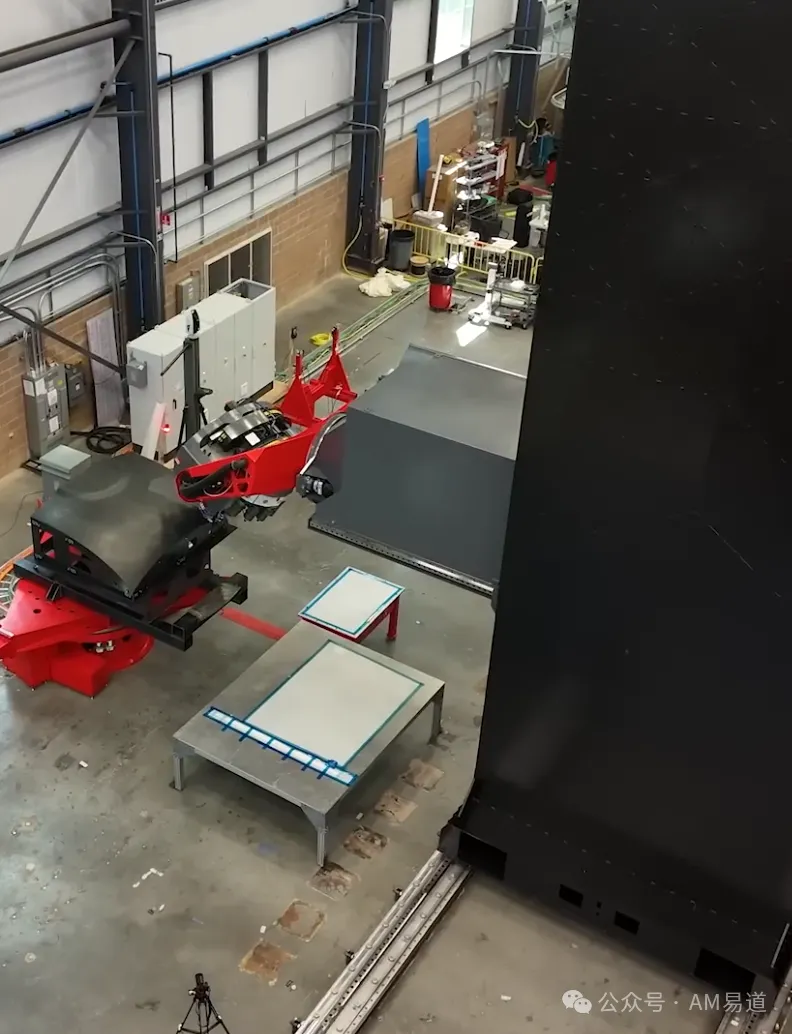

4. 灵活性：可在30米（98英尺）范围内移动，适用于制造各种尺寸的火箭部件。

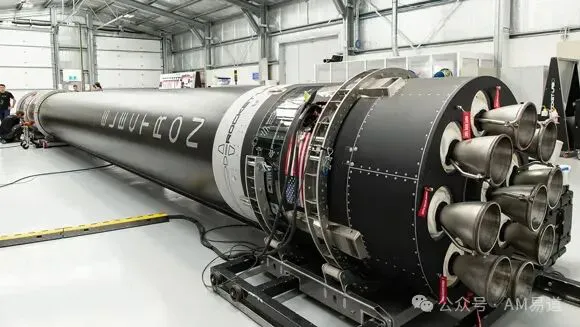

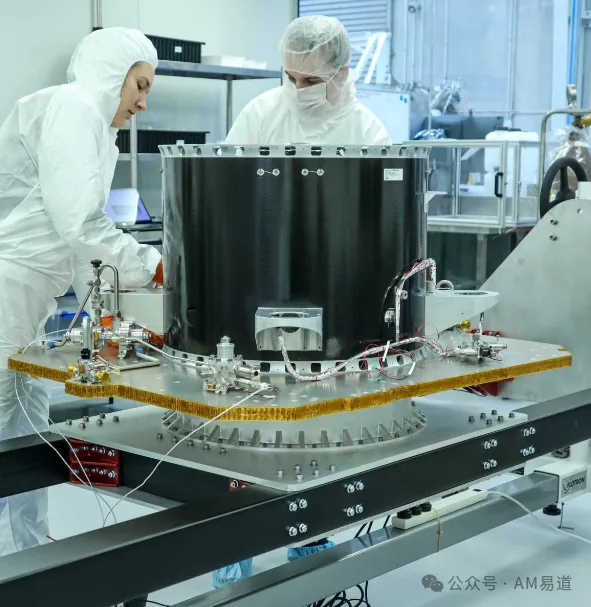

5. 多功能性：除了制造Neutron火箭的大型结构外，还可用于生产Electron火箭的一级火箭，以及其他航天器结构。

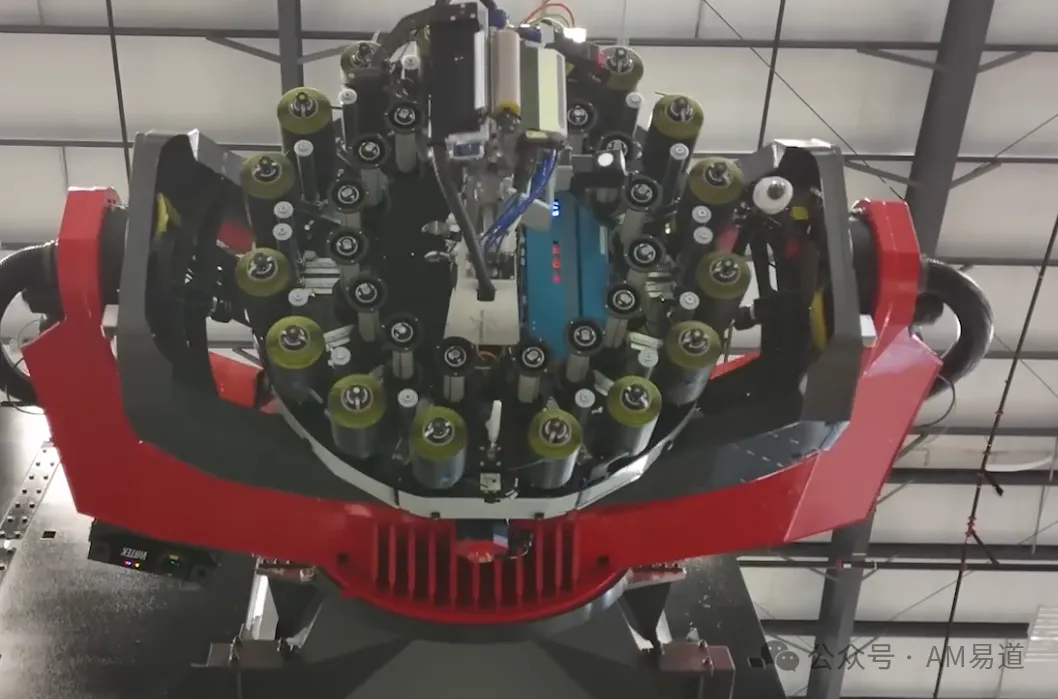

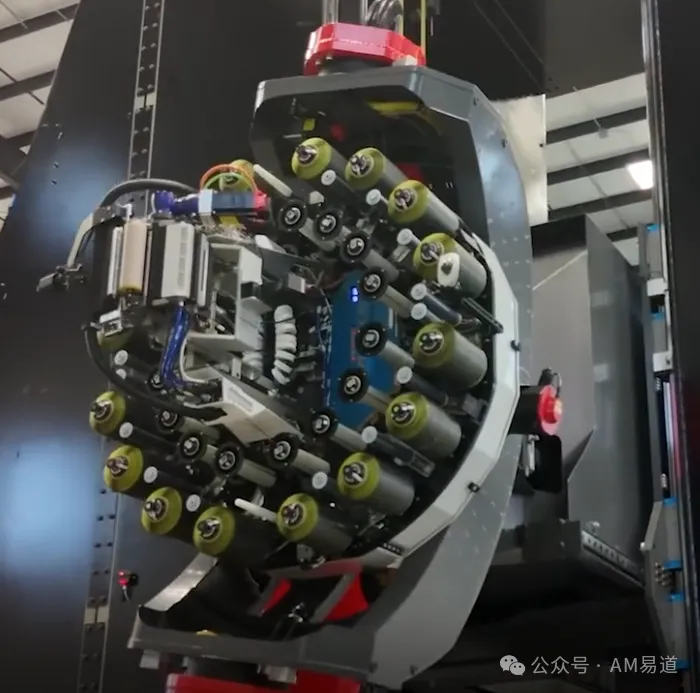

这台AFP机器的核心创新在于其自动化程度和精密控制能力。

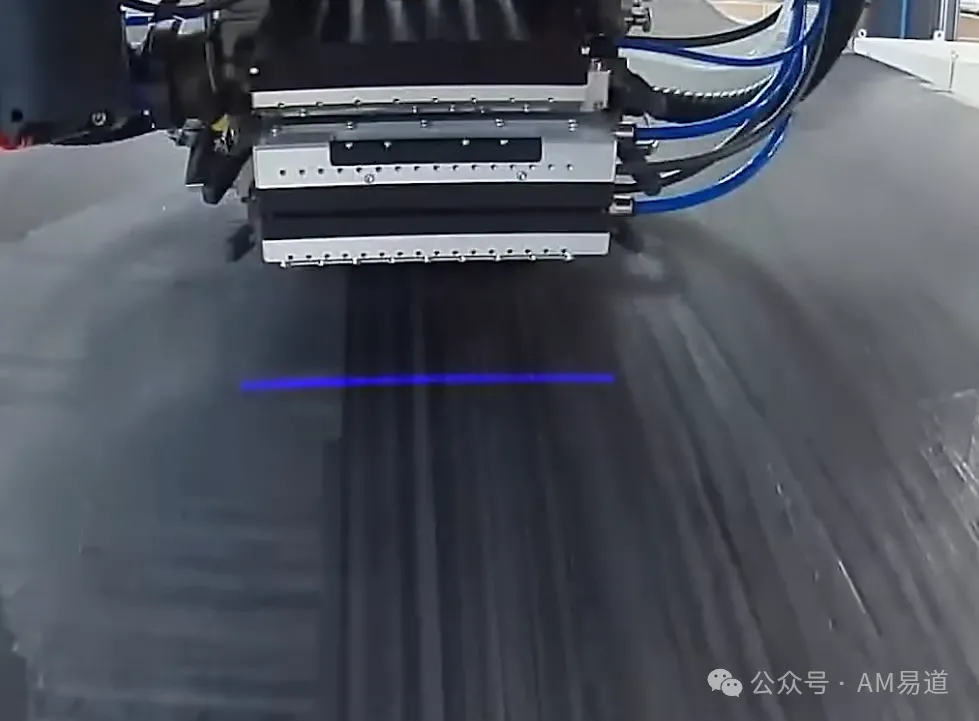

它采用了先进的机器视觉系统，可以实时监控纤维铺放的质量，确保每一层碳纤维都精确地按照设计要求放置。
同时，机器还配备了自适应控制系统，能够根据实时反馈调整铺放参数，以适应不同的结构形状和材料特性。

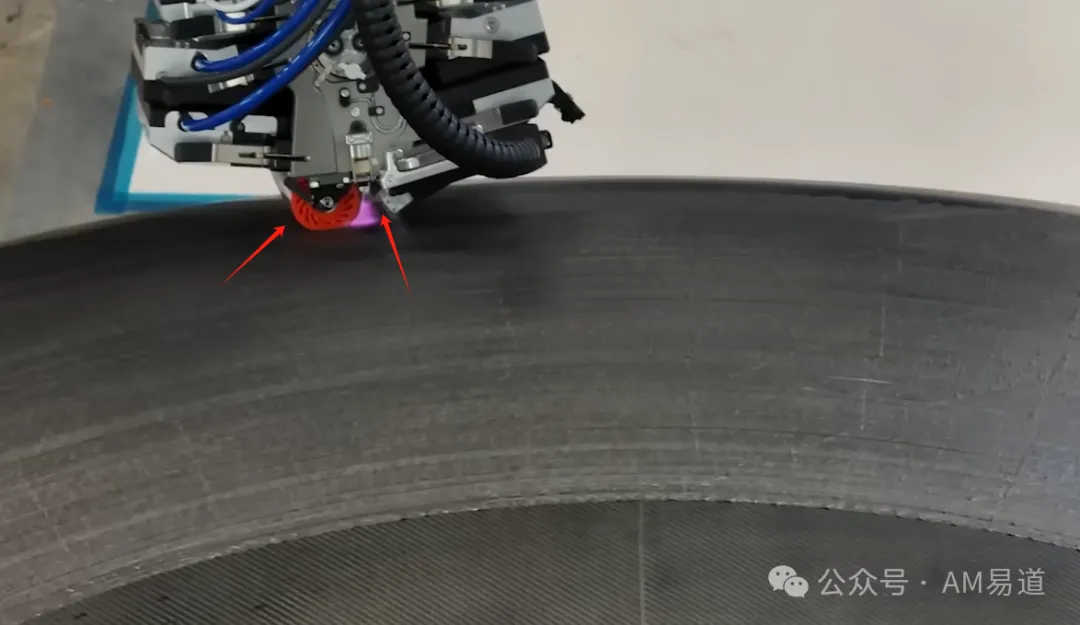

此外，Rocket Lab的AFP系统还集成了先进的热管理技术。
在铺放过程中，精确控制树脂的温度和粘度至关重要。
该系统使用了创新的热控制算法，可以根据环境温度和材料特性实时调整加热参数，确保最佳的铺放效果。
3D打印：AFP技术的本质同源
虽然AFP技术和3D打印在具体实现方式上有所不同，但它们的核心理念是一致的—都是通过逐层添加材料来构建复杂的三维结构。
Rocket Lab的创新之处在于充分认识到这两种技术的共通性，并将它们巧妙结合，创造出一种全新的混合制造方法：
材料铺放原理与3D打印类似：
AM易道认为，AFP技术本质上是一种大尺度的3D打印。
与传统3D打印使用熔融塑料或金属粉末不同，AFP使用连续的碳纤维预浸带，但两者都是通过精确控制的机器人系统逐层构建结构。
机械臂及喷头控制与3D打印类似：
就像3D打印机需要精确控制喷头位置一样，AFP系统也需要高度精确地控制纤维带的位置和方向。
Rocket Lab的AFP系统采用了类似于高精度3D打印机的运动控制技术。
实时监控与3D打印类似：
Rocket Lab的AFP系统配备了实时缺陷检测系统，这与高端3D打印机的实时质量监控系统异曲同工。
材料开发与3D打印结合：
Rocket Lab正在开发专门用于AFP的新型复合材料。
这个过程中，他们使用小型3D打印机快速测试不同材料配方，加速创新过程。
所以，基于此，AM易道认为，这台所谓的连续碳纤维铺排设备，可以被视为一台超大型的碳纤维增材设备。
比起常规的大型机械臂3D打印设备所需要的种种技术，仅有的技术不同之处仅在于此设备碳纤维是随型铺放缠绕，而传统意义的3D打印设备是挤出堆叠成型，两者控制方式和工艺不同。
碳纤维复合材料：航天制造的新兴力量
选择碳纤维复合材料而非传统金属作为火箭主要结构材料，Rocket Lab展现了其对未来航天制造趋势的深刻洞察。这一选择背后有着多重考量：
重量是航天器设计中的关键因素。
碳纤维复合材料的密度仅为钢的四分之一，强度却可以超过钢。
这意味着使用碳纤维复合材料可以大幅减轻火箭自重，从而增加有效载荷或延长飞行距离。
对于Neutron这样的中型火箭来说，每减少一公斤自重就意味着可以多携带近一公斤的有效载荷，这在商业航天领域具有重要意义。
另外，碳纤维复合材料具有优异的疲劳性能和抗腐蚀性。
在航天器频繁使用的情况下，这些特性可以显著延长火箭的使用寿命，减少维护成本。
特别是对于Neutron这样设计为可重复使用的火箭，材料的耐久性直接关系到经济效益。
碳纤维复合材料的热膨胀系数很低，这意味着在剧烈的温度变化下，结构变形更小。
考虑到火箭在发射过程中要经历极端的温度变化，这一特性可以大大提高结构的可靠性。
最后，AFP技术的应用使得碳纤维复合材料在大型结构制造中的优势得以充分发挥。
通过精确控制纤维方向，可以根据受力情况优化结构设计，实现更高的强度-重量比。
这种定制化的设计在传统金属制造中难以实现。
即使是定制化的3D打印拓扑优化后的结构，由于火箭的尺寸较大，加工难度并不小。
AM易道认为，碳纤维复合材料有望在更广泛的航天领域与金属材料共享市场，推动整个行业向更轻、更强、更可靠的方向发展。
但不得不说的是，碳纤维应用在航天器RL并不是第一个吃螃蟹的，碳纤维的在航空航天应用五花八门。

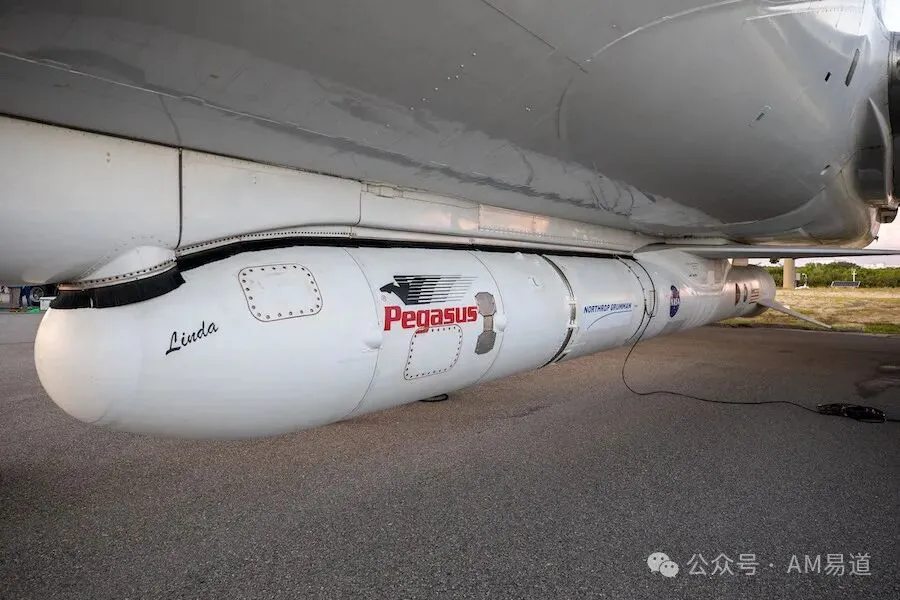

比如，公开消息可查的，国外的“飞马座”和“德尔塔”运载火箭，以及“三叉戟”Ⅱ（D5）导弹，均采用了碳纤维复合材料。
美国的战略导弹MX洲际导弹和俄罗斯的“白杨”M导弹也使用了先进的碳纤维复合材料发射筒。
这些材料不仅减轻了火箭的重量，还提高了其功能化性能，使其能够承受来自内外部的压力、轴压、弯曲、扭转及横剪等外部载荷。
此外，据公开消息，我国在各类大国重器也大量使用碳纤维复合材料用于接口支架、整流罩、筒、梁等结构。
聊聊RL的Neutron火箭：AFP与3D打印技术的集大成者

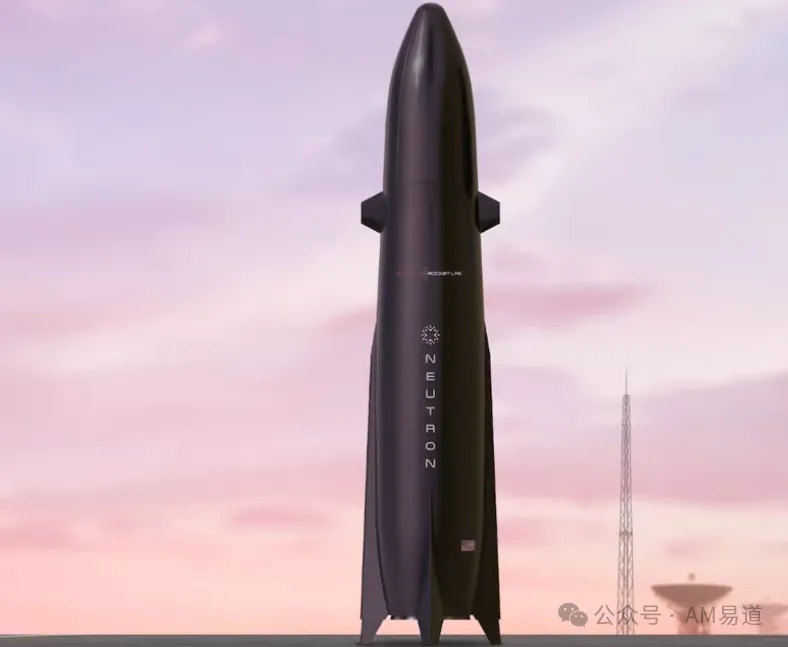

Rocket Lab的Neutron火箭是公司新一代中型可重复使用火箭，设计用于发射13,000公斤有效载荷到低地球轨道。
这款火箭的设计和制造充分体现了AFP技术与3D打印的结合。

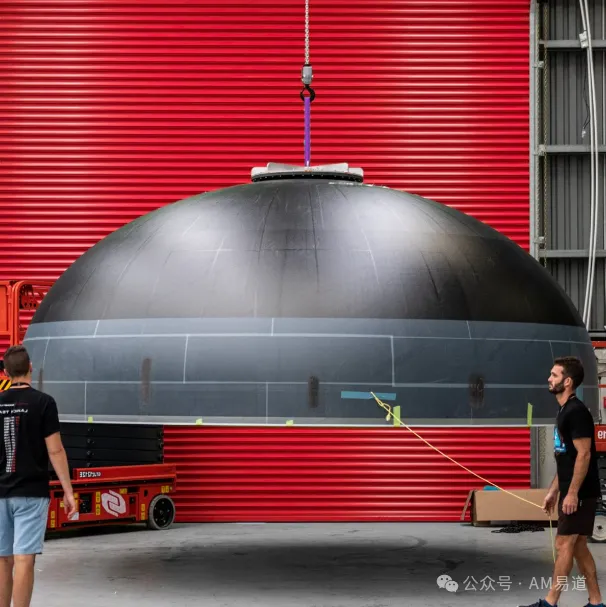

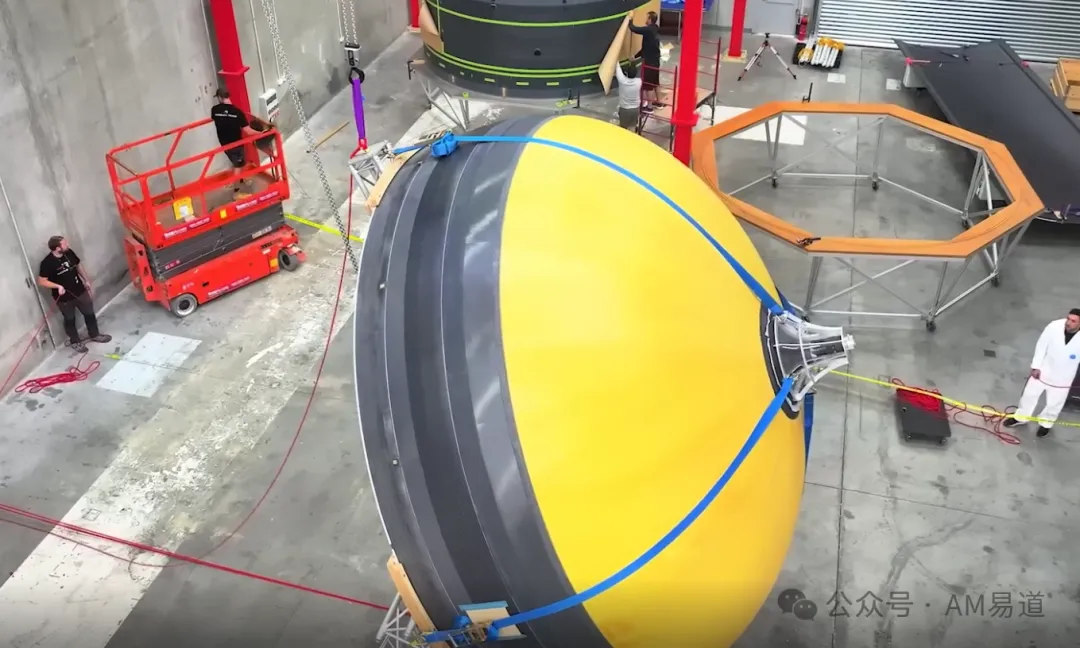

Neutron将成为世界上第一款大型碳纤维复合材料火箭，延续了Electron火箭的技术优势。

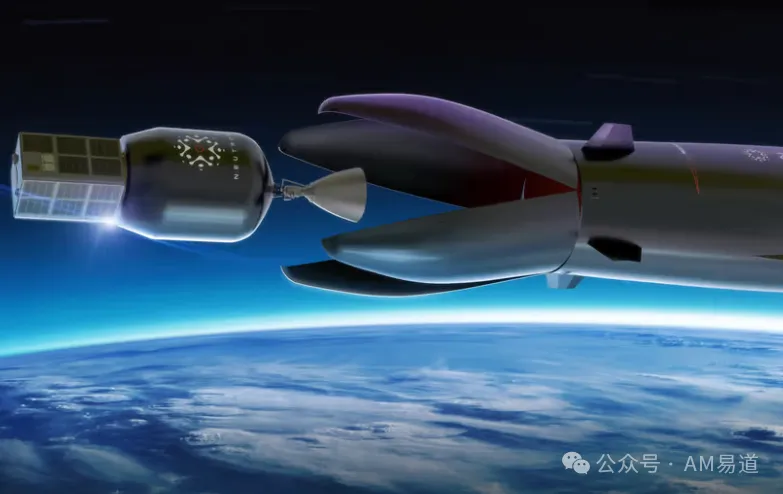

其独特的"饥饿河马"张嘴的整流罩设计，这种复杂结构的实现得益于AFP技术的灵活性。

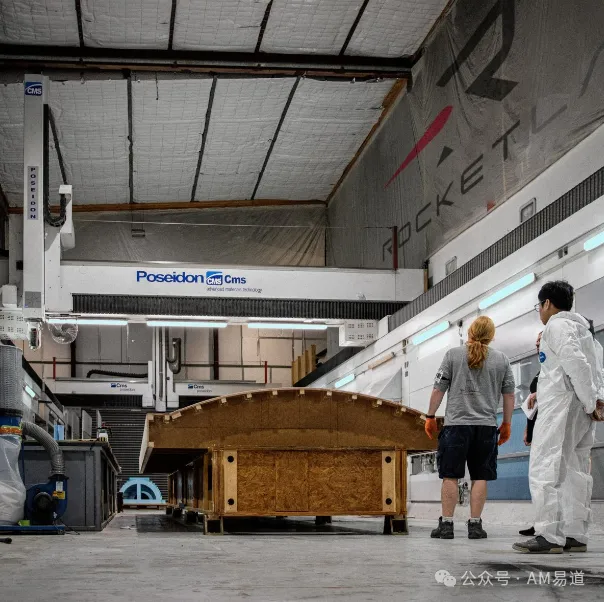

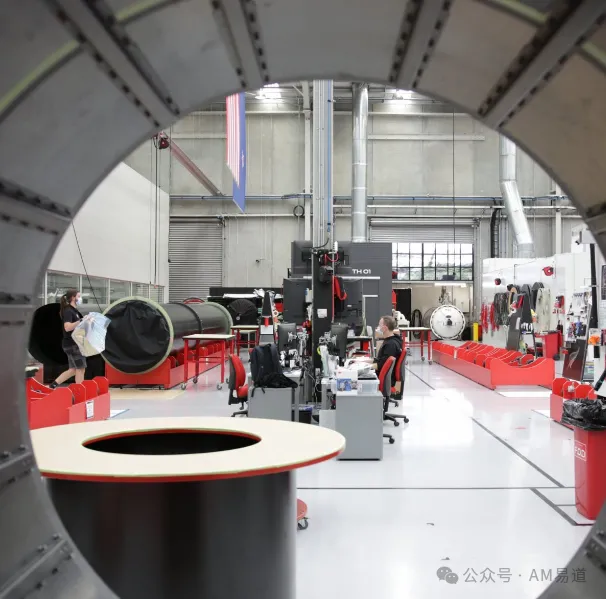

当然其也有传统碳纤维加工方式作为辅助。

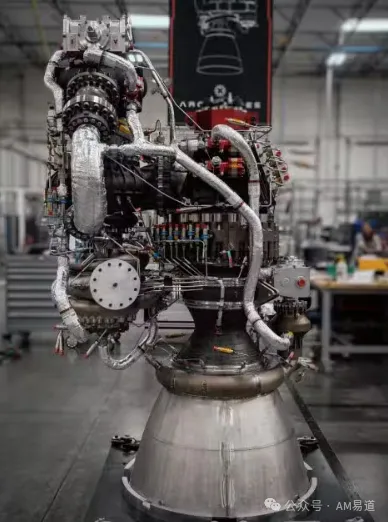

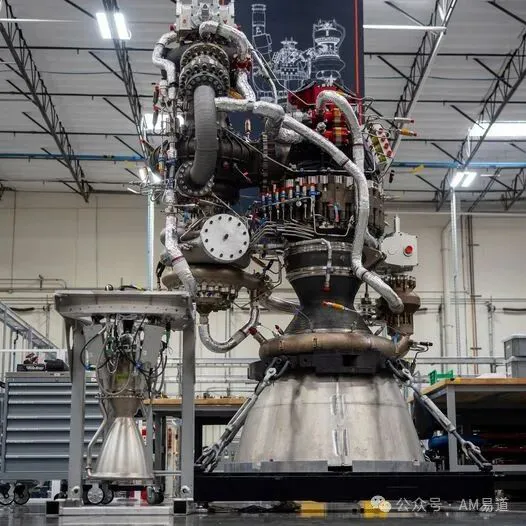

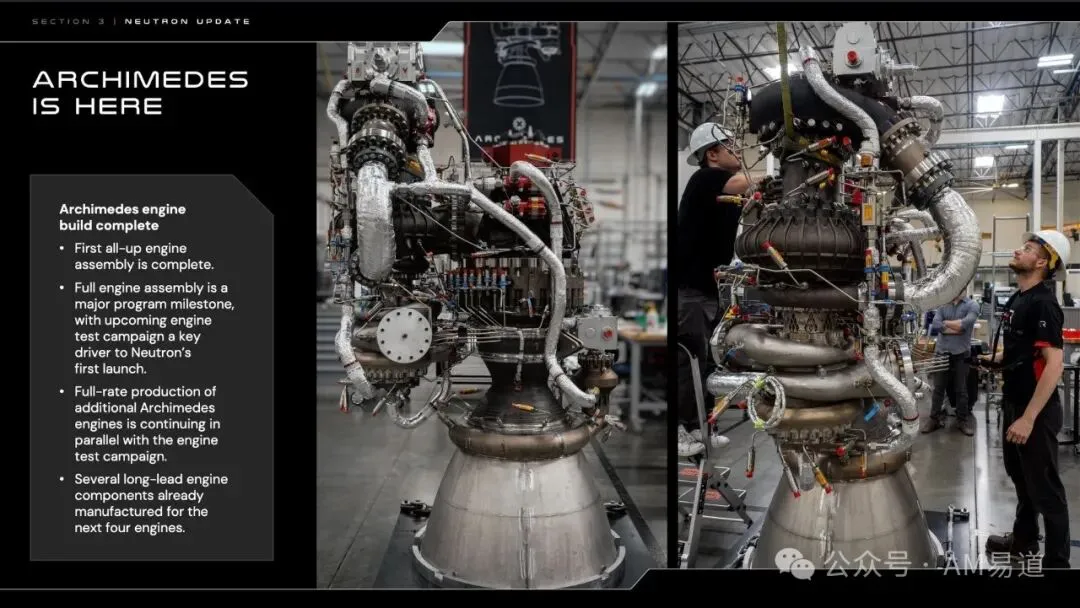

除了碳纤维外，Neutron的Archimedes发动机采用了大量3D打印金属零件，提高了性能并简化了制造过程。
据公开消息，其3D打印部件包括涡轮泵外壳、预燃室和主室组件、阀壳和发动机结构部件。
通过结合AFP和3D打印技术，不仅提高了火箭的性能，还大幅降低了生产成本和周期，使得Neutron在竞争激烈的中型火箭市场中具有显著优势。
展望
据RL自己叙述，
"As Neutron's carbon composite structures move into full-scale production, this autonomous machine is expected to introduce significant time-savings of 150,000+ manufacturing hours into the production process."
翻译过来就是：
"随着Neutron的碳纤维复合结构进入全面生产阶段，预计这台自动化机器将为生产过程节省超过15万小时的显著制造时间。"
这将显著降低生产成本，提高火箭的经济性。
而且，轻量化的碳纤维结构将允许火箭携带更多有效载荷或实现更远的飞行距离，这不仅提高了火箭的性能，还扩大了其潜在的应用范围。
结语
AM易道这篇文章分享的碳纤维火箭和它的制造技术并不等同于对碳纤维的过度拔高。
尽管碳纤维复合材料在航天领域展现出巨大潜力，但传统的金属火箭仍然具有其独特的优势。
金属火箭背后有数十年的研发和使用历史，技术成熟，可靠性高，这是新兴材料难以迅速赶超的。
在成本方面，尤其是对于一次性使用的火箭，金属材料的初始投入往往更低。
某些金属合金在极端高温环境下的表现也优于碳纤维，这对火箭的特定部件至关重要。
此外，金属结构的制造和维修相对简单，不需要像AFP这样的特殊设备。
在燃料储存、电气系统设计等方面，金属材料的某些固有特性也给予了工程师更多的灵活性。
然而，正如Rocket Lab的选择所示，未来的火箭设计可能会根据每个部件的具体需求，灵活选用金属或碳纤维复合材料，以充分发挥各自的优势。
最终何种材料占据何种市场份额，核心仍然是，能否推动整个行业向更轻、更强、更可靠的方向发展。
