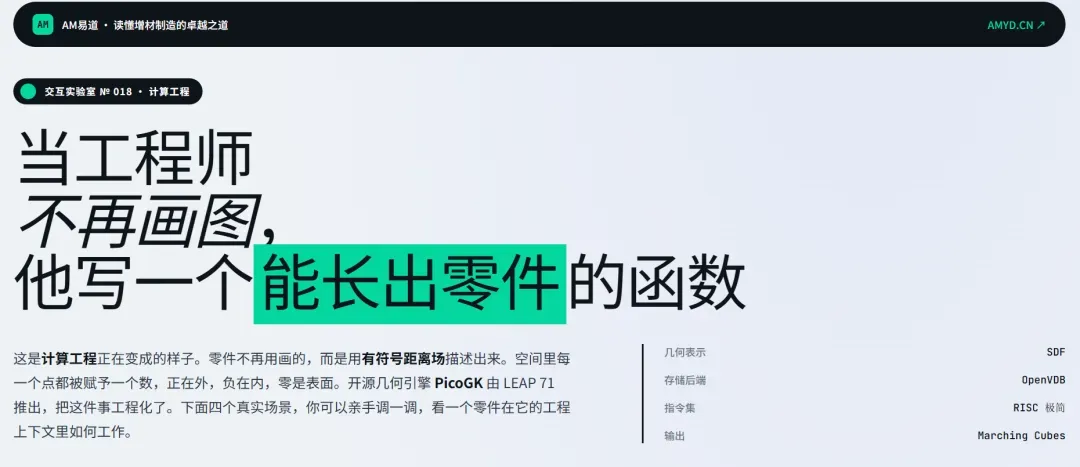

本文通过交互网页展示了计算工程设计思维：将工程目标与物理约束转化为算法，让几何自行生成。四个真实场景（液冷板、火箭喷管、机翼点阵、骨植入物）让读者亲手拖动参数，直观感受“物理反推形状”的设计逻辑。

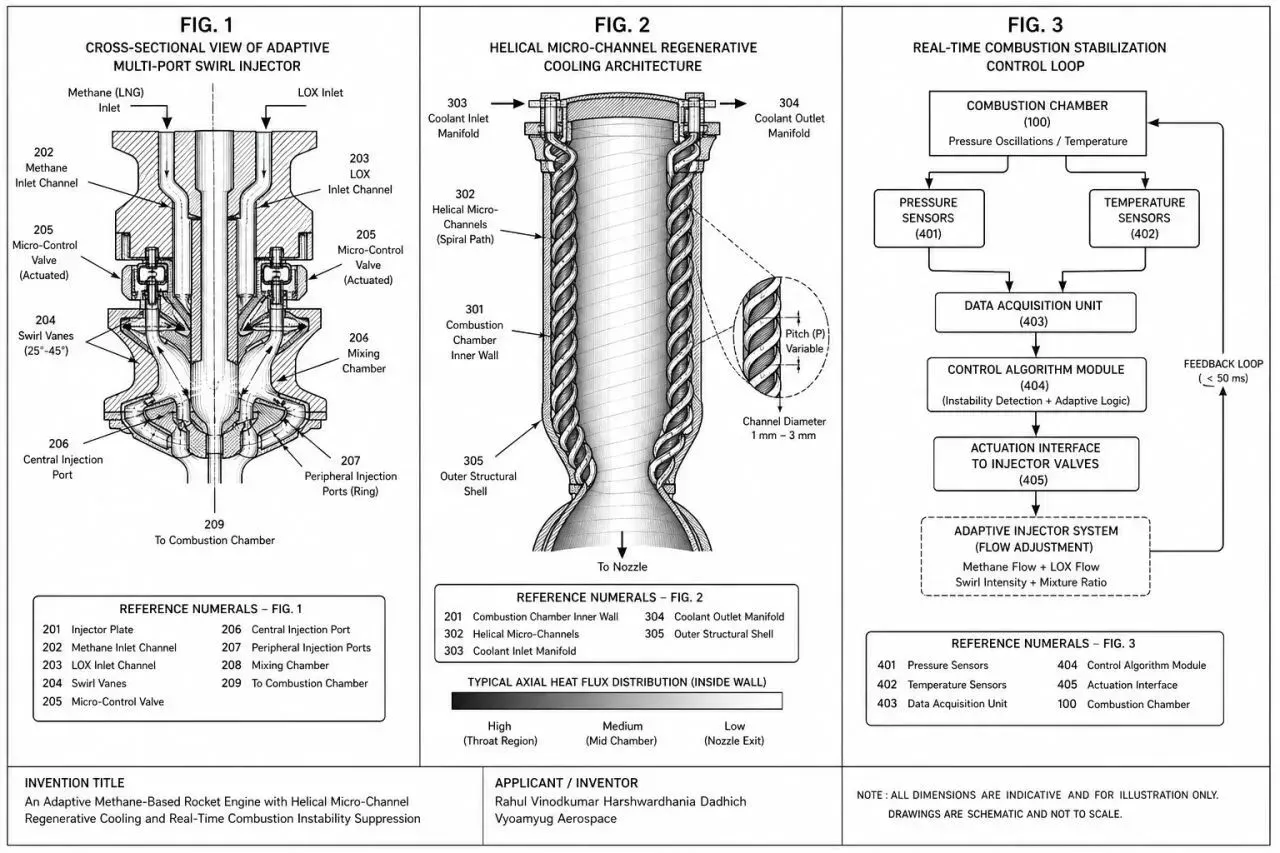

印度航天初创Vyoamyug Aerospace公开了一份甲烷发动机专利。官方描述里包含三项核心技术：自适应多端口旋流喷注器、螺旋微通道再生冷却、50毫秒级燃烧不稳定性实时抑制。整份专利描述里没有出现3D打印字眼。但显然这三项设计每一项都指向金属增材制造。#甲烷发动机 #金属3D打印 #商业航天专利第二项写的是1到3毫米的螺旋微通道，直接做在燃烧室壁里，让低温甲烷在进入喷注器之前先充当冷却介质。通道宽度1到3毫米，路径是螺旋的，变截面，和燃烧室壁一体成型。这套几何走传统加工，路径基本被堵死。铣削加工能做直通道，做不了螺旋。电铸厚度上不去、效率太低。钎焊夹层冷却套达不到这种通道密度和精度。剩下唯一稳定可控的工艺是激光粉末床熔融，也就是金属3D打印。把冷却结构直接长在腔体里、不用焊接、不用装配，是金属3D打印对液体火箭发动机最直接的价值。首先看多端口独立致动喷注器，是一体打印的活。第一项是甲烷和液氧通过多个独立致动的阀门进入燃烧室，每个端口配可调的旋流叶片，混合比在燃烧过程中可以动态调节。这种喷注头有几个特征：流道复杂、阀座精度要求高、内部空间小、对一致性要求严。如果做成多个零件再组装，密封点和泄漏风险都会成倍增加。做成一体打印件，再对内部流道做后处理抛光，是主流路径。可调旋流叶片让这件事更难。固定角度的喷注器还能用机加工凑合，可变角度叠加多端口阀门，一体成型几乎是唯一能让阀座、流道、叶片基座保持几何一致性的办法。50毫秒闭环响应，背后还是一体化结构。第三项是燃烧不稳定性实时抑制。传感器读数据，控制算法在50毫秒内驱动阀门修正流量、旋流强度、混合比。控制算法本身和3D打印没有直接关系。但要让这套响应真正生效，传感器最好装在燃烧室和喷注器内部，阀门直接驱动喷注端口，中间别有长管路造成延迟。这就要求传感器接口、阀门集成位、控制走线尽可能预留在结构体里。一体打印的发动机本体在结构层面提供的正是这种可能。除了前面说的技术优势，把发动机本体合并成几十个甚至几个一体打印件，意味着BOM清单变短、成本降低、装配工序变少、迭代周期从月降到周。优势明显。至于专利为什么没提3D打印这件事本身值得玩味。可能的分析是，在商业航天的工艺语境里，这已经是大家心知肚明的底座，单独强调反而像在解释为什么呼吸要用空气。

军工标准起家的中科祥龙凭借材料工艺突破与DFAM设计能力，在商业航天、医疗、航空发动机等高要求民用领域成功转化技术优势。一年内完成两轮融资，资金将投向AI+3D打印研发与DED产线建设，推动从技术验证向规模化制造跃升。

德国学生火箭团队Elara Aerospace最近晒出新进展：一个火箭发动机喷嘴打印完成，正在后处理。这个团队2024年初由几个慕尼黑工大学生创立。其目标是建造全球最大的大学生制造可复用甲烷液氧火箭，飞到150公里。 如果成功，这将是首个把甲烷液氧火箭送过卡门线的大学生团队。按照官方发布，这款28kN喷嘴从设计之初就基于增材制造原理，打印无需支撑结构，涡轮泵接口和TVC执行器接口全部集成。打印由Aconity3D完成，粉末来自m4p material solutions。火箭发动机喷嘴的核心挑战之一是冷却。再生冷却是常见策略，让燃料在发动机壁内的小通道中高速流动，冷却壁面后再注入燃烧室。这些冷却通道形状复杂、路径曲折。3D打印基本上是让这么小的发动机实现再生冷却的唯一方法。这里面还有个技术核心是需要设计时把通道角度确保调整成自支撑的45度，省掉支撑结构。大学生造火箭团队全球范围内全面开花，除了Elara，代尔夫特理工大学学生团队DARE的Firebolt发动机更极端。Inconel 718（GH4169）打印的内壁只有0.5毫米，接近金属3D打印的孔隙极限。 在一周内完成三次成功热试车，最长燃烧6.5秒，峰值推力9.73kN。 这些测试数据并不惊艳，但全球大学生们正在获得3D打印造火箭的第一手实战经验。 可以预见这些人这些团队三五年后会进入商业航天行业。他们今天摸索的无支撑策略、冷却通道设计、除粉工艺，就是未来的行业基本功。也将奠定航天的增材制造优先的未来设计理念。但当大学生团队都开始强调火箭的增材优先设计，说明行业的新认知正在转变。设备越来越成熟，粉末供应链也在完善，接下来比拼的可能是谁更懂为3D打印而设计。对3D打印创业者来说，AM易道认为有几个点：一是DfAM能力可能比设备更稀缺。如果你的团队还在用传统思路画图、再想办法让它能打印，可能要重新审视一下流程。二是学生/科研项目是低风险的试验田。 他们愿意试新工艺、能接受失败、对价格敏感但对周期宽容。可以考虑把这类客户作为新能力的验证入口，顺便提前锁定未来的技术决策者。三是粉末和后处理环节有被低估的机会。 狭窄冷却通道的除粉工艺是个真实痛点。 喷嘴出炉不算大新闻。但它折射的趋势是增材制造思维向下一代工程师的全面扩散。等这批人进入工业界，增材优先将是最底层的工程思维。图片出自Elara及相关公开报道。#增材制造 #3D打印 #商业航天

当增材制造从研发工具转型为轨道运载火箭的核心生产技术之际，中国商业航天公司蓝箭航天已提交上海科创板上市申请，计划募资75亿元人民币（约合10亿美元）。

翻完这组图，你会发现，从整星骨架到天线支架，从晶格轻量化到功能一体化，#增材制造 已然是#卫星制造 的不可逆选项。3D打印卫星创业应该切哪一块？先说最直接的机会：整星骨架。现在做#微小卫星 的不只是航天巨头，高校、科研机构、甚至一些创业公司都在发射自己的星。传统做法是把多块铝板加工后用紧固件拼起来，费时费力还重。3D打印可以把整个壳体做成一体化结构，内部直接预留电子舱、导轨、安装点，省掉几十个螺丝的同时还能减重。生意逻辑也可以是做卫星外壳里的"乐高底板"。用标准接口加可选配置，让客户像选电脑机箱一样选卫星骨架。高校团队预算有限、工程能力参差不齐，如果你能提供一套标准化平台，帮他们把结构问题解决掉，他们就能专注于载荷开发。再说#晶格结构。图集里那些看起来像蜂巢、像骨骼的镂空件，叫晶格或点阵或桁架结构。这是3D打印最能体现价值的地方，传统加工根本做不出来。晶格结构能在保持强度的前提下大幅减重，卫星上每减一公斤都是真金白银。但这里有个创业门槛是，晶格设计不是随便画个蜂窝就行的，要考虑振动载荷、热循环、发射冲击，需要专业的#拓扑优化。创业机会显然可以卖算法或者参数库或者设计服务，而不是只卖零件。把航天工况下的晶格模板、材料数据库封装成设计工具，让不懂拓扑优化的工程师也能快速生成合规的轻量化结构。这种垂直SaaS的模式，毛利比纯代工高得多。更进一步是功能一体化结构。有些团队在尝试用导电复合材料打印卫星壳体，让结构本身就带走线功能，省掉传统线束。创业者如果能在材料体系和打印工艺上形成积累，可以作为工艺包输出给整机厂，或者干脆做高毛利的代工服务。还有一类是载荷支撑结构，比如天线支架、波导壳体、光学托架、太阳翼连接件等。它们共同特点是对形状和精度敏感、批量小、技术门槛高。这里的机会是，一旦在某个细分领域建立起工艺know-how，议价能力强，客户粘性高。最后说个更远的方向，模块化与自组装结构。有研究在探索让航天器在轨道上像搭积木一样组合，3D打印的标准化模块是实现这个愿景的基础。谁能定义模块的尺寸、接口和连接方式，谁将长远获胜。这远景对早期团队来说可能太远。看完这些图希望会对3D打印创业者有启发。需要找准自己的位置、赛道和模式，不建议一上来就想造一个能上天的重器。#商业航天图片均来自公域。

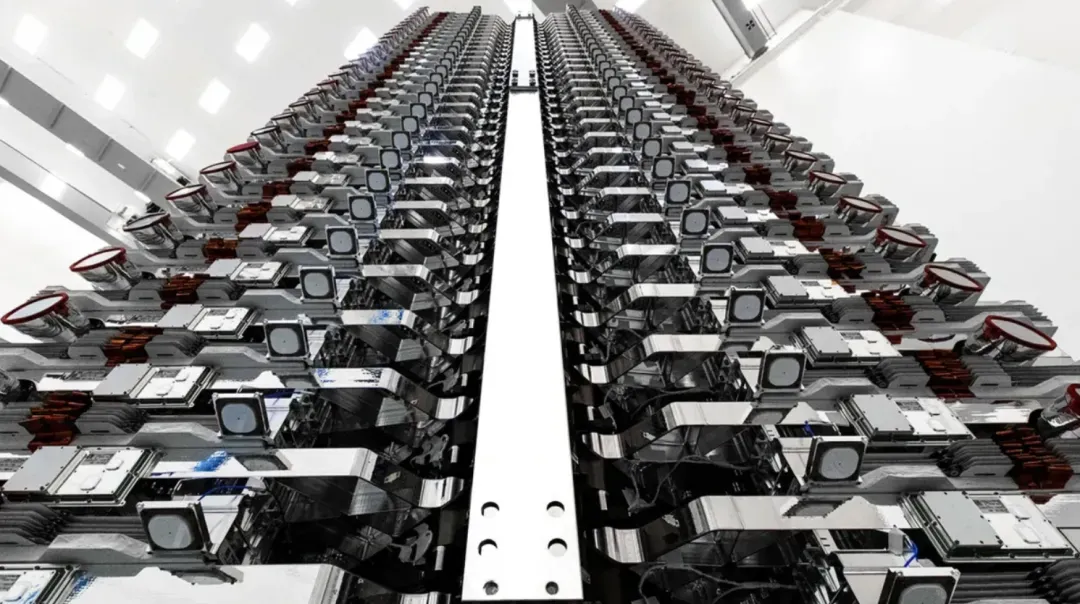

中国申请超20万颗卫星频轨资源，商业航天爆发在即。3D打印因轻量化、快速迭代等优势，在卫星及火箭制造中不可或缺。产业链机遇与挑战并存：金属打印企业可攻坚结构件，中小团队宜布局科教文创等下游市场。航天赛道需理性布局，量力而行。

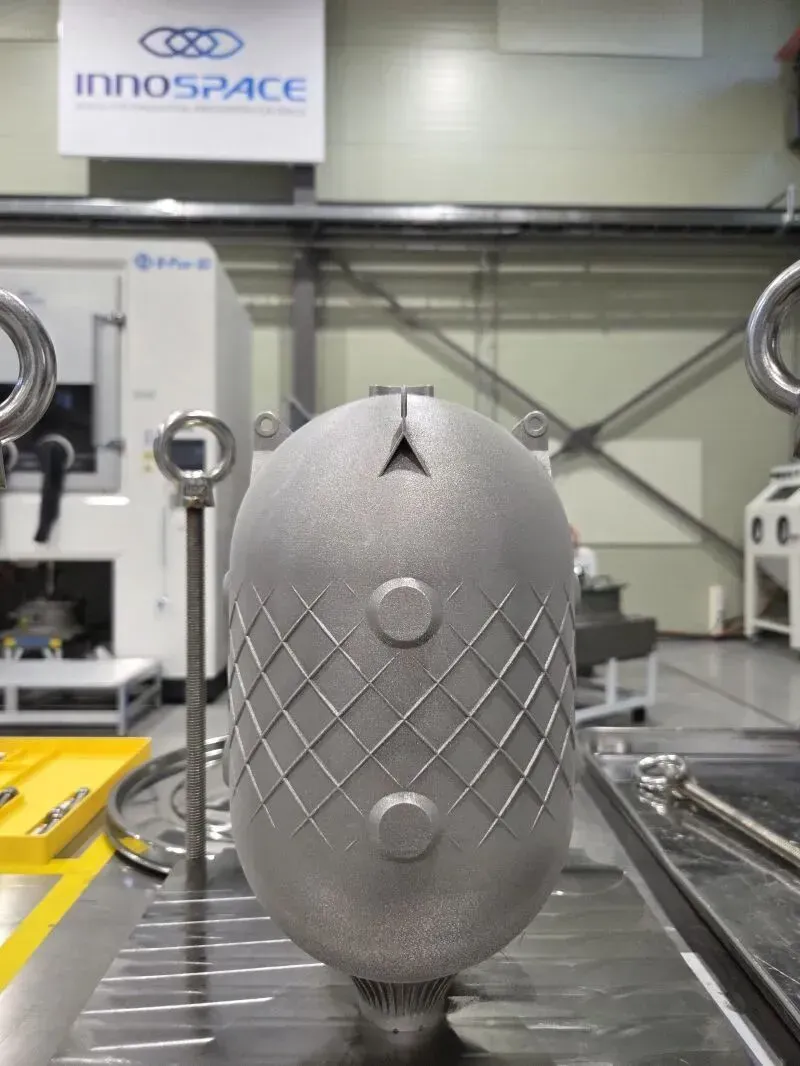

在金属增材制造领域，封闭球形或穹顶结构的打印一直是公认的技术难题。当悬垂角度超过45°时，熔池因缺乏下方固体支撑而失稳塌陷，导致表面粗糙度急剧恶化甚至打印失败。工程师们通常被迫在内部添加支撑结构，但对于卫星推进系统的燃料和氧化剂储罐而言，这带来了严重的后处理挑战。内部支撑难以去除，残留结构可能引入应力集中点和潜在泄漏路径，这在航天应用中完全不可接受。InnoSpace团队展示的工作引人注目之处在于，他们使用Ti-6Al-4V Grade 23航天级钛合金，在标准LPBF设备上实现了完全封闭球形容器的零内部支撑打印。这意味着没有使用多轴打印头、倾斜基板或其他非标硬件配置，也没有依赖专有的扫描算法。各向异性问题也很关键。逐层熔化凝固的工艺特性导致Z向与XY向机械性能存在差异，对于承受均匀内压的球形容器，这种各向异性意味着特定方向可能成为结构薄弱环节。常见的应对策略包括优化扫描路径使熔池取向更加随机化、通过后续热处理均匀化微观组织、或在设计阶段对弱向进行壁厚补偿。团队分享时未对此展开说明，期待后续能给出更多技术细节。从工程应用角度看，1至15升的容量范围覆盖了大部分小卫星推进系统的储罐需求，参数化设计能力可根据不同任务载荷快速调整几何构型，这对于强调快速迭代的商业航天的全新制造模式具有实际意义。 #3D打印 #增材制造 #卫星 #商业航天
