喷嘴处几度的温差，就能决定3D打印的铝制部件是完好无损还是布满气孔。

这是曼彻斯特大学一项新研究得出的核心结论，该研究发表于《Materials & Design》，精确揭示了熔融金属沉积（MMD）工艺的热条件如何主导铝合金4043的缺陷和晶粒结构。

MMD工艺由比利时公司ValCUN BV开发，这家公司专注于使金属3D打印成本低廉且易于部署。

这篇于2026年6月25日发布的论文，为工程师们提供了这一新兴工艺此前所缺乏的东西，那就是一套基于物理原理的、用于控制部件质量的杠杆。

而这些杠杆的调节幅度实际上很小。

喷嘴和基板温度的适度变化，会重塑内部微观结构，并强烈影响每个部件内部形成的空隙数量。

研究显示，更冷的运行能获得更干净的金属。

研究团队记录的机制是一种源于冷却速率的链式反应。

较高的喷嘴和基板温度会减缓沉积铝的凝固速率。

较慢的冷却使晶粒结构粗化，并增加了孔隙率。这些微小的内部空隙会削弱部件的强度和疲劳寿命。

如果工艺运行得更冷，结果则相反，更快的凝固产生更细小的晶粒，并且缺陷明显减少。

研究人员还发现，晶粒尺寸和孔隙率同步变化，这种紧密耦合使得单个工艺参数能够同时影响结构和缺陷数量。

同样具有说明意义的是，随着构建层逐层升高，缺陷水平和晶粒尺寸通常会下降。

这证明了热条件在打印过程中并非固定不变，而是随着部件生长并逐层以不同方式散热而演变。

至关重要的是，这一切并非以牺牲性能为代价。

尽管存在一定孔隙率，但打印样品的硬度和弹性模量值仍落在铝合金4043的预期范围内，与通过传统方法制造的部件相当。

「理解加工条件如何影响打印部件的内部结构，对于增材制造技术要在严苛的工业应用中得到更广泛的应用至关重要，」曼彻斯特大学材料系的合著者吴凡博士和Wajira Mirihanage博士表示。

他们进一步指出：「我们的研究表明，制造温度相对较小的调整，就能对缺陷形成和微观结构发展产生重大影响。」

这项研究填补了MMD工艺在数据上的一个关键空白。

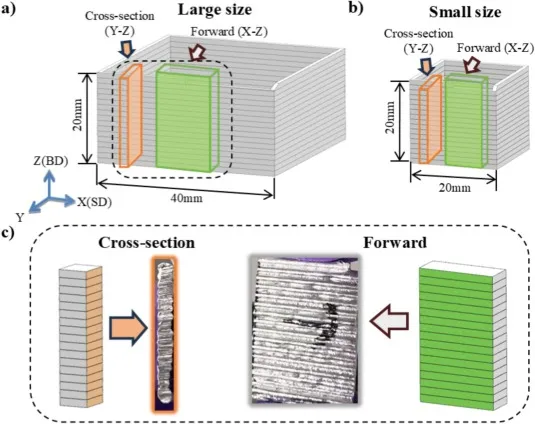

为了绘制工艺图谱，团队在不同喷嘴和基板温度范围内打印了4043样品。

他们使用先进显微镜检查晶粒结构、晶体学取向和气孔分布，并通过机械测试测量材料实际性能。

结果清晰地描绘了一条从工艺参数，经过微观结构，最终到缺陷形成的链条。

这条链条此前是缺失的。

正如吴和Mirihanage所指出的，MMD仍处于早期阶段，「目前对加工条件如何影响最终材料的理解有限。」

通过将参数与微观结构和缺陷联系起来，这项研究为制造商提供了有意调整打印参数而非依赖试错的基础。

作者认为，这是为更可靠的铝制部件奠定基础，并推动MMD走向那些对质量、一致性和效率不容妥协的应用领域。

这项研究将缺陷形成转变为工程师可以预测的东西。

ValCUN将MMD作为生产铝制部件更简单、更廉价的途径进行销售。

但只有在其金属行为变得可预测时，这种如此年轻的工艺才能进入生产阶段。

冶金学已经落后于机器，关于MMD的工艺参数如何转化为晶粒结构和孔隙率的数据很少。

曼彻斯特大学的研究开始填补的正是这一空白。

这使得MMD能够通过资格认证用于严苛的工作，而不仅仅是凭成本优势销售。

更广泛的领域也一直在为基于激光的金属增材制造填补同样的空白。

2026年的一项工作专门为定向能量沉积的极端冷却条件设计了一种新型铝合金，从工艺出发构建化学成分，以实现亚5微米晶粒，并抑制通常由热失配引起的裂纹。

其他人则在攻克测量方面，浦项工业大学（POSTECH）和韩国材料科学研究院（KIMS）的一个团队公布了一个AI框架。

该框架通过读取部件的内部微观结构和气孔分布，在任何物理测试之前就能预测其强度。

控制是下一个前沿。

弗劳恩霍夫研究所的UltraGRAIN项目旨在在构建过程中定制微观结构，而不是接受其产生的任何结果。

RMIT大学已经证明，超声波振动可以在打印过程中细化晶粒结构。

每一个都反映了曼彻斯特大学的工作为MMD所体现的转变，将晶粒尺寸和缺陷数量视为操作员可以操控的输出变量，而非工艺的固定结果。

曼彻斯特大学的贡献在于，将同样的策略应用于为成本和可部署性而设计的铝制工艺。

如果MMD要赢得工业信任，其缺陷物理特性必须被绘制出来，而现在这项工作已经开始。
