同一台3D打印机器，同一卷耗材，打出来的件，有人卖30，有人卖300。

最大的差距，通常出现在件从热床上揭下来的那一刻之后。

一部分读者就此收工，另一部分读者才刚开始干活。

FDM出来的件，说实话，原始状态大多不好看。

层纹、毛边、哑色，放在买家面前最尴尬的是：

廉价感。

拿去卖，买家易给差评；

拿去送人，对方礼貌地道了声谢，然后不知道放去了哪里。

真正让一个打印件变成一个产品的，是后处理。

大多数玩家的认知止步于砂纸加喷漆，顶多知道ABS可以用丙酮蒸一蒸。

但实际上，这条路从机械打磨一直延伸到化学镀金属，从换一层橡胶皮一直走到翻模浇铸出真正的铜件银件，宽度远超你的想象。

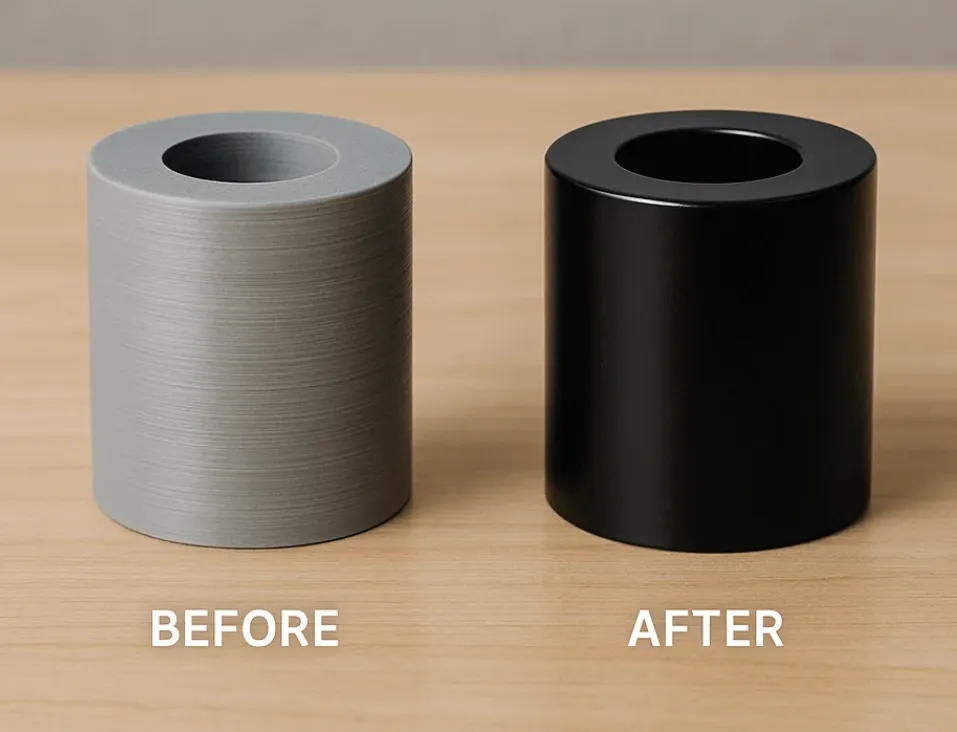

第一关先把表面搞平

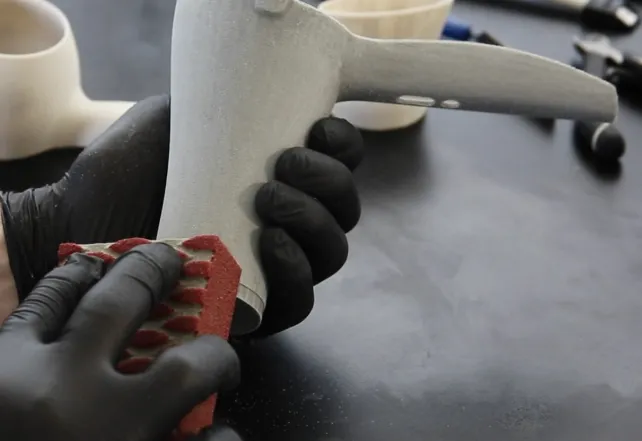

砂纸打磨是最基础的入场券，也是很多人以为的终点。

标准流程是从120目开始粗磨去掉层纹台阶感，然后逐级往上走：

240、400、800、1200、2000。

每换一个目数，上一道留下的划痕就被更细的磨掉。

到2000目的时候，PLA件摸起来已经相当光滑。

如果继续上抛光布轮配抛光膏，光洁度可以进一步提升，接近注塑件的质感。

湿磨（蘸水打磨）比干磨效果好很多，磨料不堵塞，表面更均匀，这个细节很多人忽略。

打磨是体力活。

有没有省力的方案？

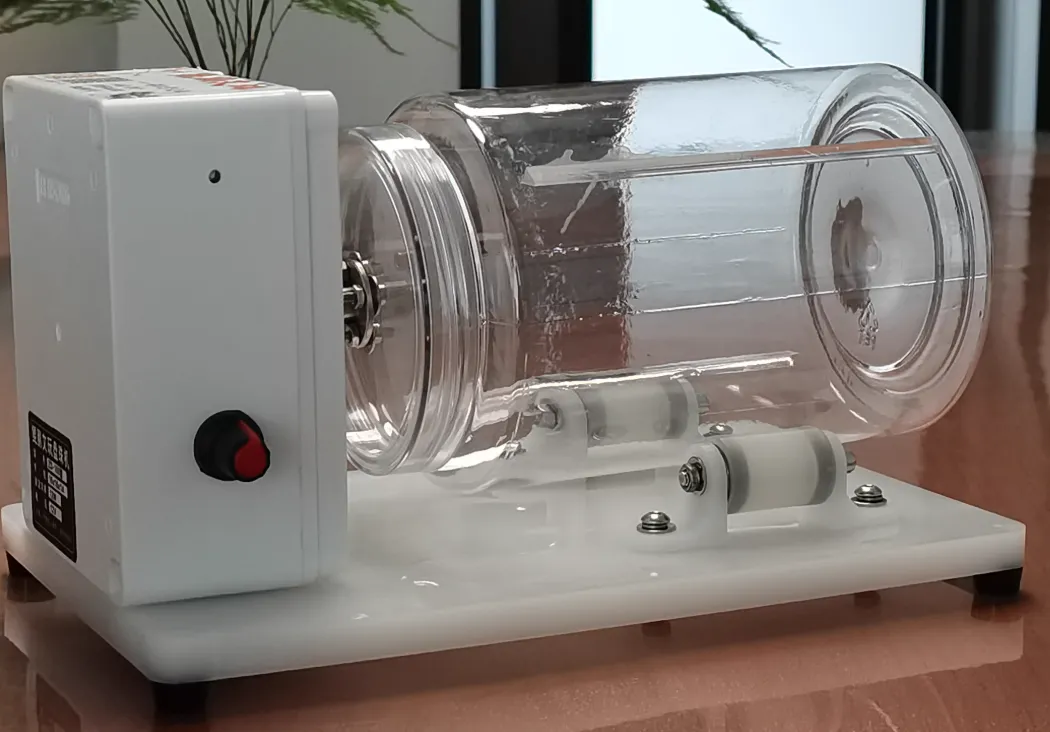

振动滚磨机（也叫滚筒抛光机）在是常见的处理步骤，金属和尼龙常用但FDM玩家很少知道它。

把零件和研磨介质一起放进滚筒，机器运转几个小时，表面粗糙度能下降。

但对PLA和PETG这类材料，这个工艺要有条件地用。

PLA质地较脆、硬度偏低，应该用塑料介质或核桃壳这类温和介质；

PETG普通振动滚磨机效果不稳定，有时反而磨出划痕而不是光滑表面。

这条路适合件形简单、批量大的场景，细节丰富的件不建议用。

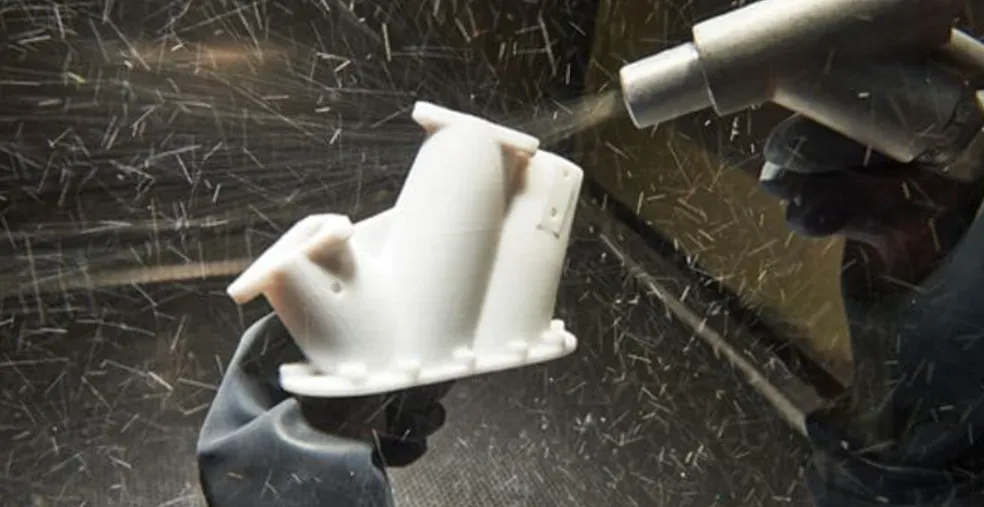

喷砂同样要看介质。

用普通砂粒攻击性太强，软质材料容易产生凹陷，很难控制。

得换一些软质磨料，这里的主要用途是让表面哑光化、改善上漆附着力，不能期待完全消除层纹。

ABS和ASA的专属通道：丙酮蒸汽

如果打的是ABS或者ASA，有一条捷径。

PLA用户跳过这段。

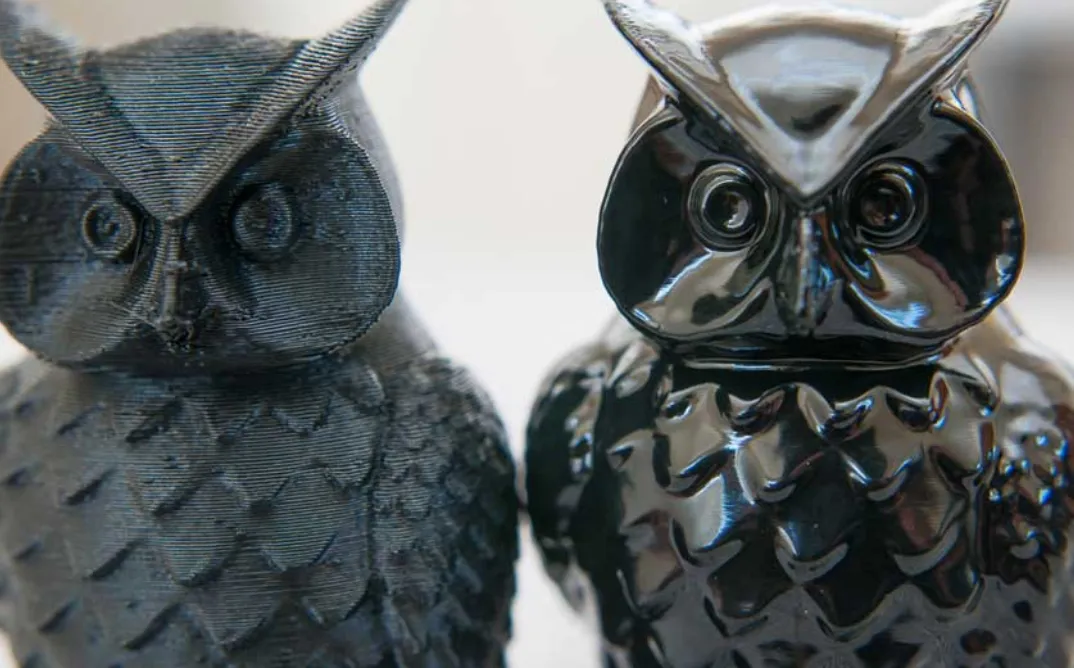

丙酮蒸汽熏蒸的原理是：

丙酮蒸汽溶解ABS表面一层薄薄的塑料，溶解后的塑料在重力下流平，冷却重新固化，层纹就消失了。

处理时间控制好的话，5分钟出来的效果比砂纸磨半小时还光滑，而且细节保留还行。

DIY操作可以找一个金属或玻璃容器，底部放蘸了丙酮的纸巾，把件悬挂在上方不接触液体，盖盖子，等5到10分钟。

不要超时，超时件会软化变形，细节消失。

全程在通风处操作，丙酮易燃，明火附近不要碰。

PLA不溶于丙酮，市面上有售的PLA抛光液我们查到的主要成分是三氯甲烷类溶剂，浸泡几秒确实有平滑效果，但毒性比丙酮强得多，不推荐在家操作。

第二关让打印件看起来不像打印件

补土打底是上色的前置动作，不能跳过。

汽车腻子或者模型专用补土，刮涂或喷涂在打磨后的件上，填平残余的细小坑洼，再打磨一遍。

底子不平，漆面再好也掩盖不了。

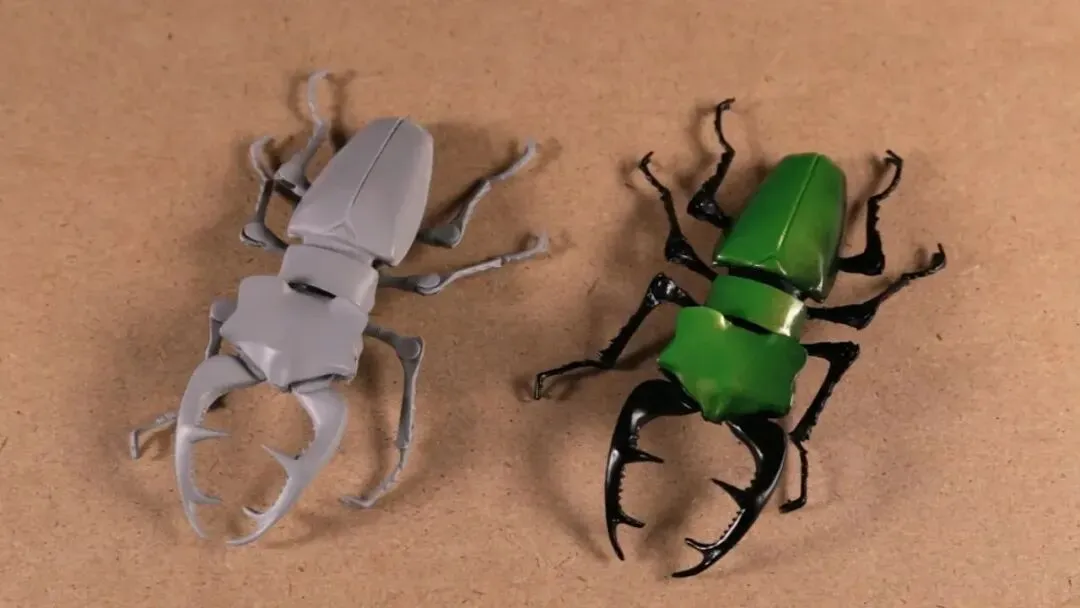

然后才是喷漆。

喷漆分两条路：喷罐和喷枪。

喷罐简单，对新手友好，但颜色选择有限，薄喷多层是关键，一次喷太厚必然流挂。

喷枪加气泵贵一些，入门级套装三五百块，但颜色可以自己调，还能做渐变效果，同一件上从深到浅过渡，质感立刻上一个台阶。

选漆要注意：

水性漆对所有FDM材质都友好，无味、易清洗，PLA件不用担心溶剂腐蚀。

油性漆效果稍好，但需要通风，PLA件遇到溶剂型稀释剂也不算稳定。

丙烯颜料是另一个选项，笔涂，成本极低，适合细节上色和做旧效果。

有一个模型圈的技法是把薄稀的油画颜料涂在件上，干了用纸巾擦去表面，颜料留在凹陷里，整件的立体感就出来了。

这手法叫渍洗，入门快，效果显著。

想要图案而不是单纯上色？

水贴纸是简单的方案，浸水后图案能滑到表面贴合，适合徽标、文字、精细图案，模型玩家的标配工具。

需要比较精细的手艺。

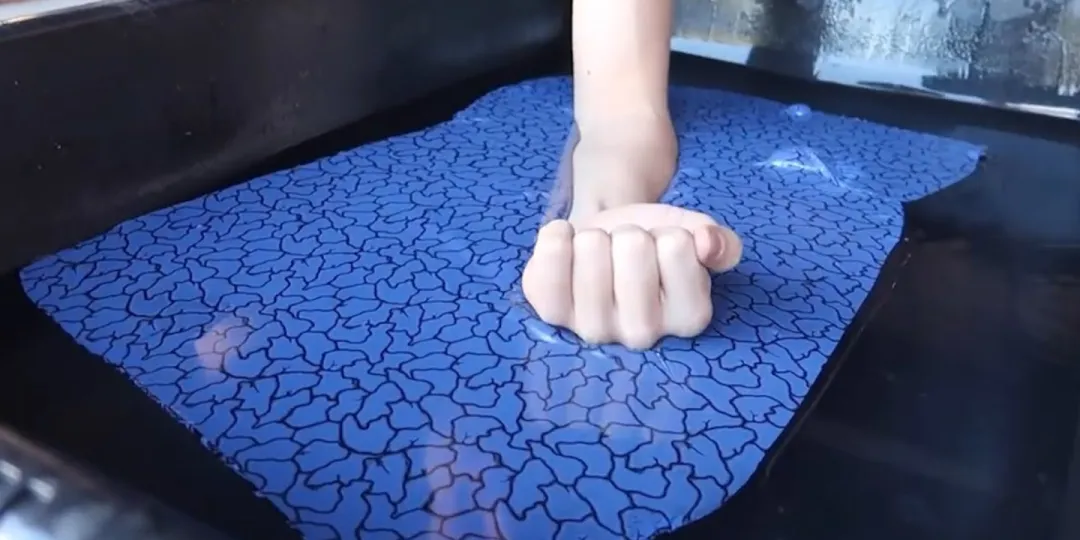

水转印（和水贴纸原理一样）门槛稍高，但能在几乎所有曲面上做出迷彩、木纹、大理石这类复杂纹理图案。

市面上有水转印服务商，可以送件过去处理。

第三关换一层皮

这一关改的是材质感，不是强度。

如果你受够了塑料件的那种轻飘感，这里有几个方向。

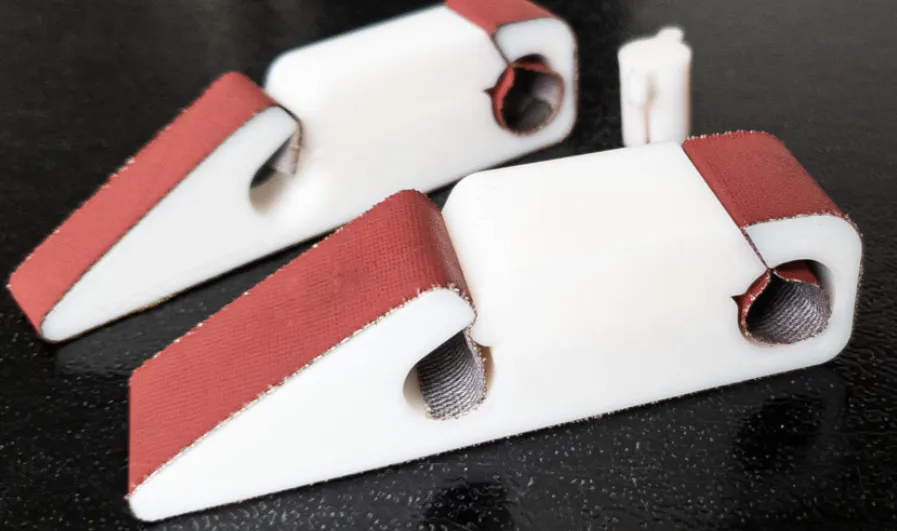

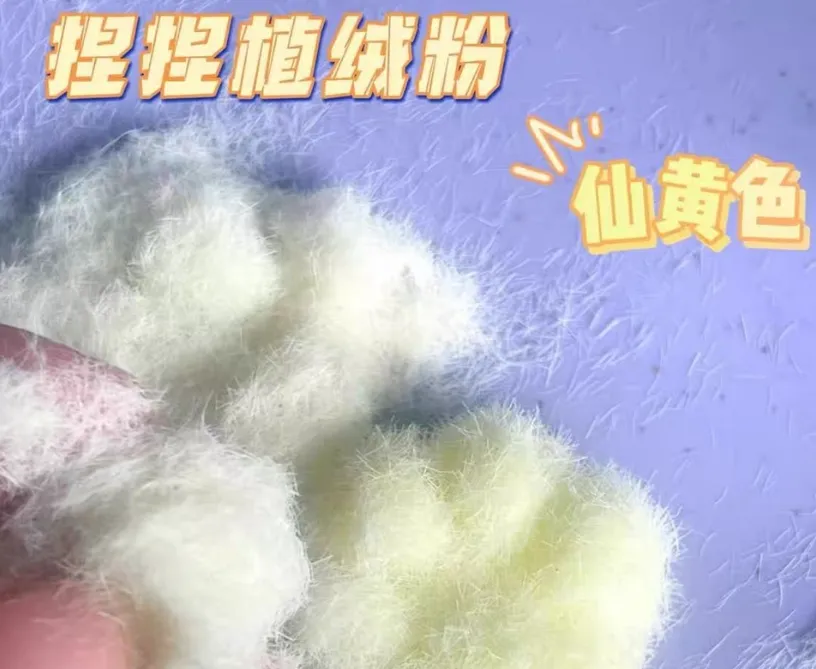

植绒是个少有人知道的有趣工艺，在涂了胶水的表面喷射短纤维，出来是绒质感，适合道具把手、展示底座、装饰品。

DIY植绒枪几十块钱，效果独特，很出片。

然后是液态橡胶。

罐装喷涂或者整件蘸入，干燥后形成一层柔性橡胶皮膜，防滑、防水、哑光质感，手感完全变了。

最妙的是它可以撕除，撕掉重来，可逆操作。

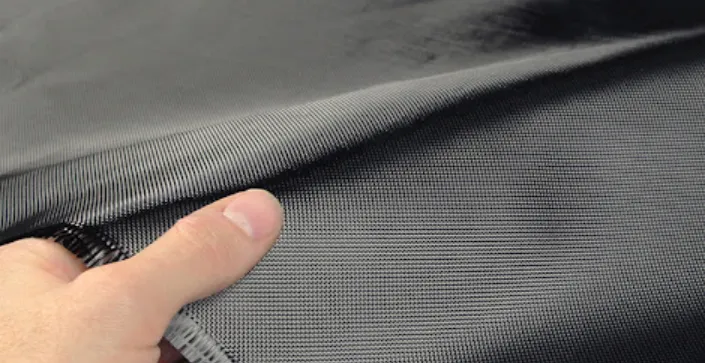

碳纤维手工铺层（或者任何纤维布都可以）属于进阶玩法，但完全可以DIY。

以打印件为芯材，外面铺碳纤维布，刷环氧树脂，装进真空袋抽真空固化，拆袋出来表面全是碳纤维纹路，强度和刚度都大幅提升。

所需材料在电商平台都能买到，核心是铺布时排气要均匀。

有人拿这条路做改装车配件、无人机机架。

比碳纤维简单的是玻璃纤维铺层，工艺一样，成本更低。

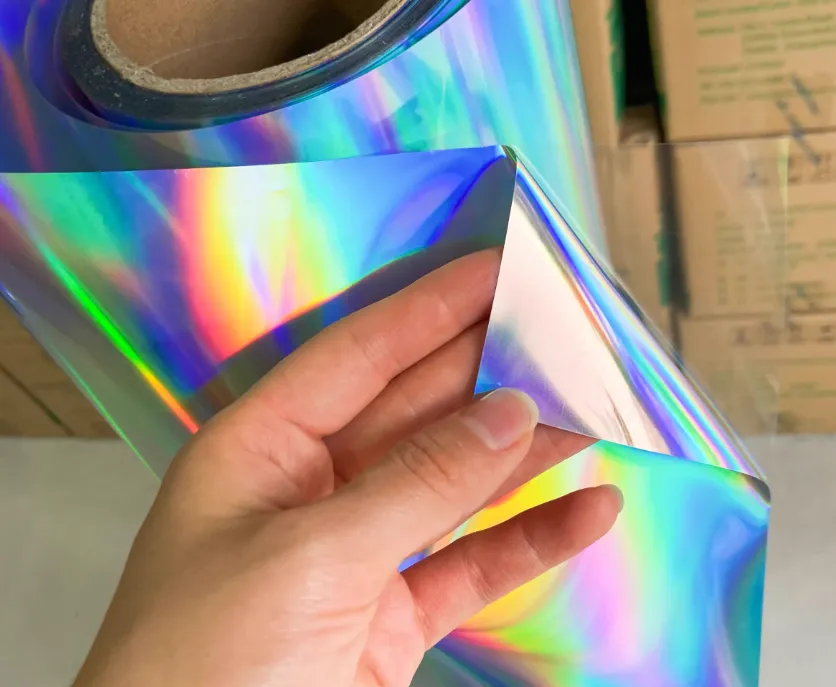

然后是彩色镭射膜剪裁后粘贴到表面，炫彩全息效果，几块钱一张，做装饰件很出效果，是成本最低的外观改造方案。

第四关：让非金属变成金属？！

这是我们认为后处理里最冷门、也最有意思的部分。

一个PLA打印件，能变成表面是真铜的展示件。

步骤不复杂，材料全在电商买得到。

非金属不能直接电镀，因为电解池里沉积金属需要导电。

办法是先让表面导电。

最简单的是喷涂导电银浆或碳系导电涂料，成本几十块，操作简单。

有个方法是银镜反应：

硝酸银溶液与还原糖在件的表面发生化学反应，沉积出一层真实的银膜，反射率接近镜面。

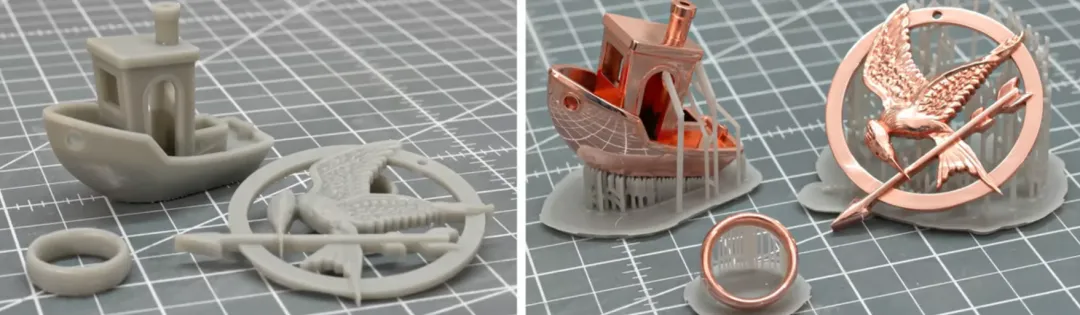

表面导电之后，接上导线，放进电解槽，铜棒做阳极，硫酸铜溶液，几伏电压，几个小时后铜就沉积在表面了。

这一步叫挂镀，是最接近DIY的正式电镀方式。

镀铜之后可以继续镀镍、镀金，每层叠加，质感越来越像真金属件。

整套材料投入在几百块以内。

注意电解液有腐蚀性，需要护目镜和手套，废液不能直接倒下水道。

如果想要的不是表面金属感，而是真正的金属件，那就电镀的厚一些，有些也叫电铸。

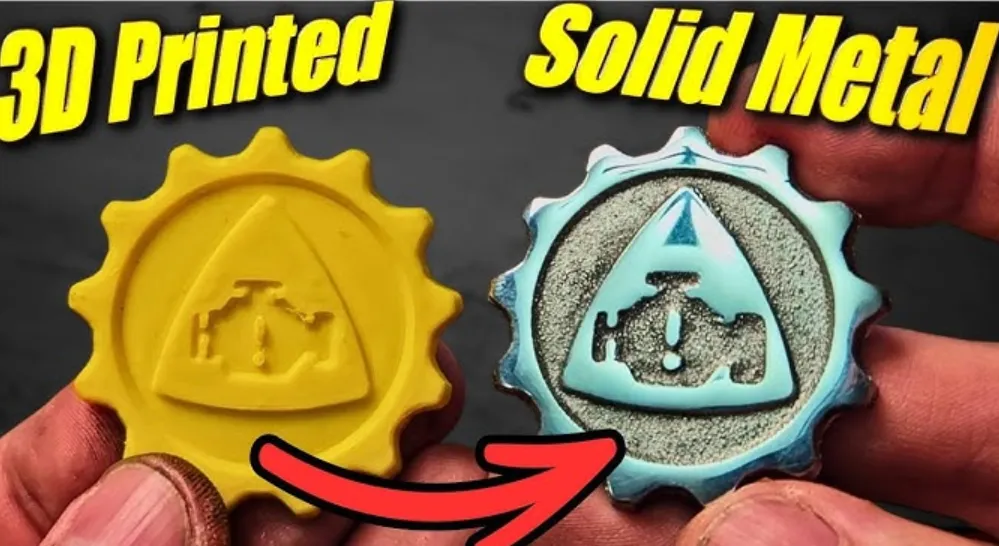

另外就是常见的翻模浇注的路线。

以打印件为原模，开硅胶模具（AB双组分硅胶按厂商标注比例混合，倒入固化脱模）。

然后用低熔点合金，铋锡类合金熔点在58到100摄氏度区间，放在电热板上就能熔化，浇注进硅胶模里，冷却开模，出来的是金属零件。

强度有限，但作为展示件、首饰、工艺品完全够用，家里一个电磁炉就能做。

而想要铜件、银件，那就走失蜡铸造路线。

硅胶模浇蜡做出蜡型，包埋石膏，高温烧失蜡，浇注熔融银或铜。

这是珠宝行业的成熟工艺，DIY银饰是这套工艺最常见的终点，全套设备在二手市场几千块能配齐。

第五关是强化，别让它一捏就坏

FDM件的核心弱点是层间强度差，Z方向的力一大就开裂。

成本最低的解法是502（还有一些其他牌号）之类的胶水渗透硬化。

胶水会毛细渗透进层间的微小缝隙，固化后把层间粘在一起。

刷一遍，强度会提升，操作时间不超过5分钟，成本1元以内。

而退火热处理是被低估的方法。

但我们想说清楚它适合什么、不适合什么，否则做完一批件全报废。

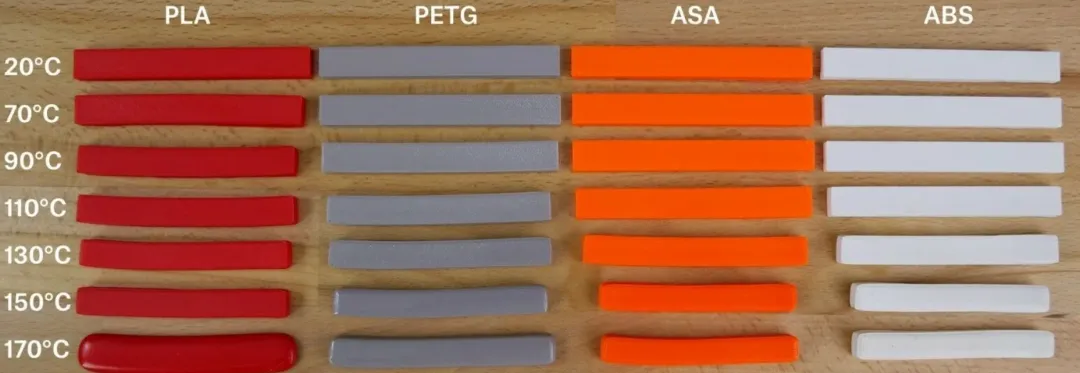

PLA退火温度通常在80到100摄氏度，PETG在90到110摄氏度。

没错，是要超过PLA 60摄氏度出头的软化点，不超过退火效果有限。

所以代价是件会收缩和翘曲，尺寸变化可能达到5到10%。

所以退火只适合形状简单、不在乎轻微变形的件，比如挂钩、支架、卡扣这类。

有配合公差的零件、细节复杂的模型、需要精确尺寸的东西，退火完基本报废。

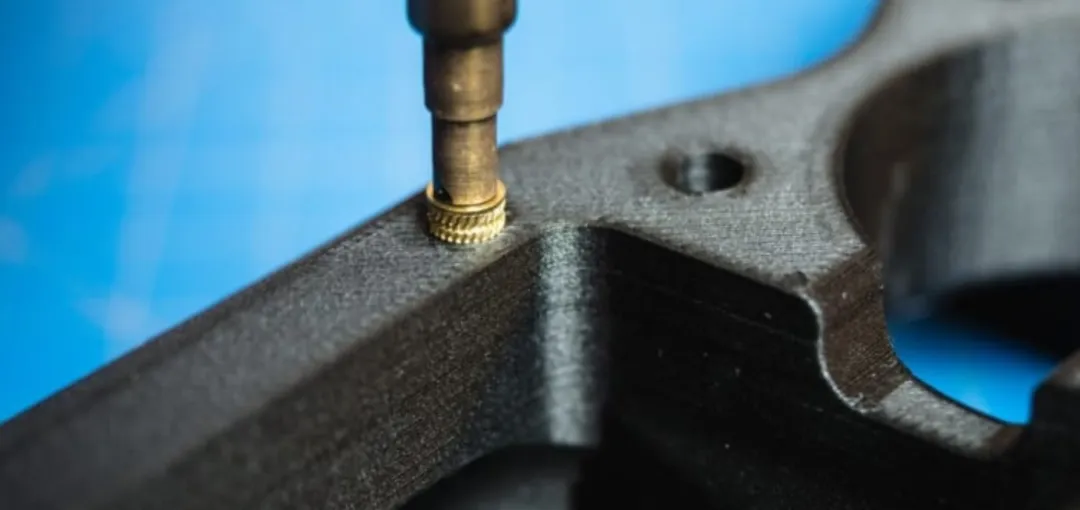

铜嵌件热熔植入是功能性结构件的标准配置。

加热铜制螺纹嵌件，压入FDM件的孔里，铜嵌件与塑料融合，冷却后得到强度远超纯塑料的螺纹接口。

专用嵌件淘宝有卖，热熔工具用烙铁就行。

对于细小零件，手办、关节件这类，金属内骨架是常见方案：

钻孔后插入金属细杆，胶水固定，细件弯折不断裂。

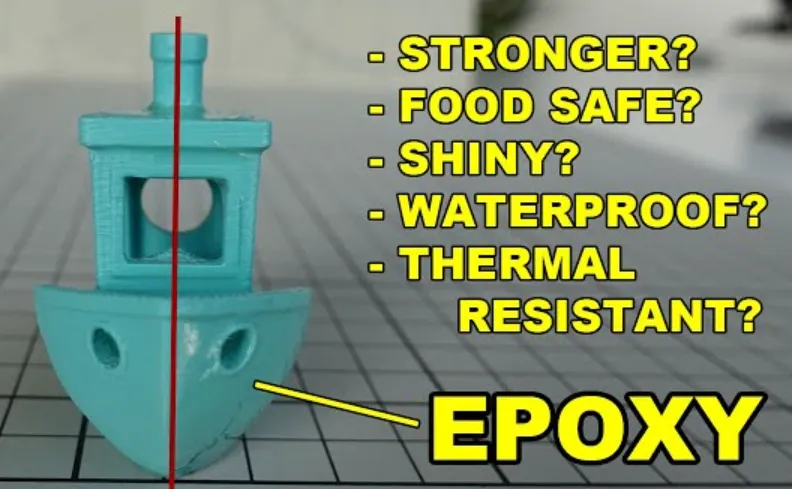

而环氧树脂涂覆刷涂在表面，固化后形成坚硬外壳，同时填平层纹、提升硬度，对不需要精确尺寸的外壳件很有价值。

注意这个工艺会增加表面厚度约0.5到1毫米，有配合公差的地方不能用。

PLA、PETG、ABS，各用哪条路

PLA用得最广，但后处理选项相对有限。

丙酮不溶它，蒸汽平滑没法用。

主要路线是砂纸打磨加水性漆喷涂，或环氧树脂涂覆。

热变形温度低是它的硬伤，退火操作温度要严格控制，烤箱控温不准的不要轻易尝试。

PETG的打磨效果不如PLA细腻，材料韧性大，磨完容易起毛，也没有溶剂平滑通道。

后处理思路主要靠喷漆或喷可附着材质。

优势是做功能件比PLA耐用，退火效果比PLA更显著。

ABS和ASA后处理选项最丰富。

溶剂蒸汽平滑、电镀、各类涂层都更友好。

代价是打印难度高一点，但如果有后处理需求可以试试。

工业级方案还有粉末涂层、PVD真空镀、冷喷涂、陶瓷涂层，本文没有展开。

知道有这些选项即可，需要时找专业服务商，没必要自己配设备。

写在最后

打印决定下限，后处理决定上限。

一台调得很好的机器，原件质量可以很稳定；

但稳定的原件只是起点，能不能卖出去、卖多少钱，取决于我们愿不愿意在出机器之后再多走这几步。

这篇FDM后处理文章只是抛砖引玉。

全景虽有了，但能不能做好后处理还得靠您自己尝试。

不同机器、不同品牌耗材、不同环境温度，每个工艺落到具体件上都会有出入。

砂纸打磨的手感，电镀试出的参数，翻模的硅胶配比，没有任何一步是能靠看这篇文章直接过关。

真正值钱的在您自己的实验记录里。

期待在评论区分享您的后处理故事（或事故）。

本文及更多AM易道内容请访问AMYD.CN。

#3D打印后处理 #3D打印 #DIY #模型制作 #创客
