一滴汗水就能检测糖尿病？3D打印技术实现！

糖尿病患者的福音来了！

华盛顿州立大学的研究团队开发出一种基于3D打印技术的微型生物传感器，只需汗水就能检测血糖水平。

这项突破性技术不仅能让糖尿病患者告别痛苦的反复指尖采血，还有望大幅降低检测成本。

让AM易道带您一起来看看这项堪称"汗滴测糖"的黑科技究竟有何神奇之处！

糖尿病检测：从"刺指头"到"贴贴纸"

糖尿病是一种常见的慢性代谢疾病，全球约有4.6亿人患病。

准确监测血糖水平对于糖尿病患者的日常管理至关重要。

然而，传统的血糖监测方法需要患者频繁地进行指尖采血，不仅痛苦还容易造成感染。

虽然目前市面上已有一些连续血糖监测系统，但价格昂贵，普及率不高。

近年来，科研人员一直在努力开发无创血糖监测技术。

其中，利用汗液进行血糖检测是一个很有前景的方向。

汗液中含有多种生物标志物，包括葡萄糖，其浓度与血糖水平密切相关。

然而，如何准确高效地收集和分析汗液中的葡萄糖一直是一个技术难题。

AM易道认为，3D打印技术的引入为解决这一难题提供了新思路。

3D打印不仅能够快速制造出复杂的微流体结构，还能精确控制生物传感材料的沉积，为开发高性能的可穿戴生物传感器铺平了道路。

核心研究成果：3D打印微流体生物传感器

华盛顿州立大学的研究团队开发出了一种新型的可穿戴健康监测设备，主要用于实时分析汗液中的生物标志物。

这个设备的创新之处在于其独特的自支撑微流体通道结构、高灵敏度的生物传感器以及一体化的设计与制造过程。

研究团队设计的自支撑微流体通道结构可以通过3D打印直接成型，无需使用支撑材料，有效解决了传统3D打印中可能出现的通道堵塞问题。

微流体通道的内径可以精确控制在0.3-0.8mm范围内，以优化汗液的收集和流动。

在生物传感器方面，研究团队开发了基于单原子催化剂（SACs）的新型传感器，用于检测汗液中的葡萄糖、乳酸和尿酸。

这种传感器比传统的酶基传感器具有更高的灵敏度和选择性。

随着目标物质浓度的增加，传感器的颜色会发生明显变化，可以通过分析RGB颜色值来定量检测目标物质的浓度。

制造过程方面，研究团队采用"直接墨水书写"（DIW）的3D打印方法，配合"拾取与放置"（PNP）策略，在一个连续的过程中完成了设备的制造和生物传感器的集成。

这种一体化制造方法大大简化了生产流程，提高了生产效率。

更令人兴奋的是，研究团队在人体皮肤上进行的可行性测试证明，这个设备能够有效地收集汗液并分析其中的生物标志物。

测试结果包括出汗率的动态变化以及葡萄糖、乳酸和尿酸的浓度测量，与实验室分析结果高度一致。

为了更好地理解这项创新技术，让我们详细分析一下研究团队提供的关键图表。

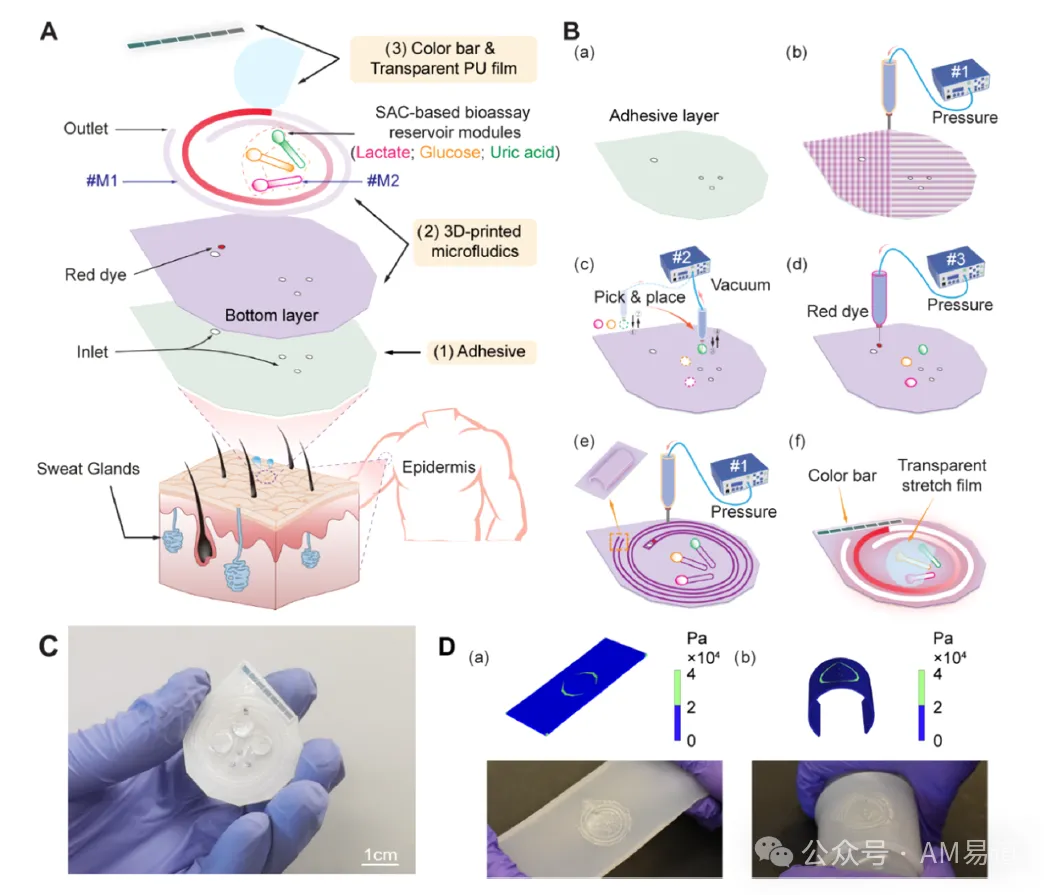

上图展示了3D打印柔性微流体健康监测器的设计和制造过程。

图A是整个设备的示意图，清楚地展示了其三层结构：底部是医用级皮肤粘合层，中间是3D打印的微流体组件，顶部是生物传感器和颜色参考条。

图B详细展示了制造过程，包括六个关键步骤：

(a)放置粘合层，
(b)3D打印底层，
(c)集成生物传感器，
(d)添加红色染料，
(e)打印自支撑微流体通道，
(f)覆盖透明薄膜和添加颜色参考条。

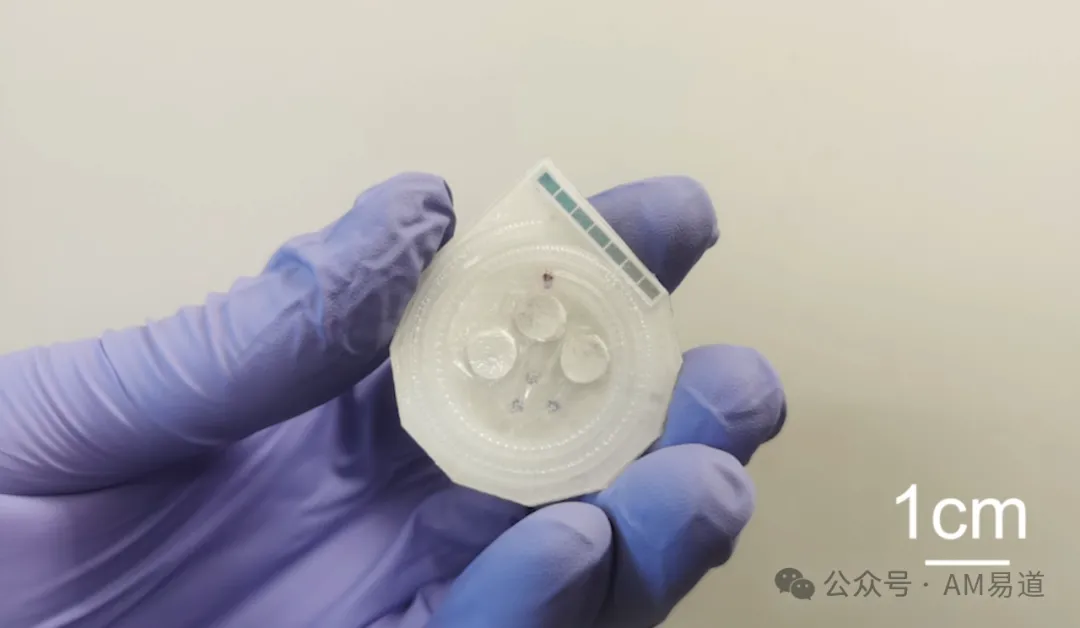

图C是实际制造出的设备照片，展示了其柔性和便携性。

图D则通过有限元分析和实际图像，证明了设备在拉伸和弯曲状态下的舒适性和可穿戴性。

实现"汗滴测糖"的关键技术

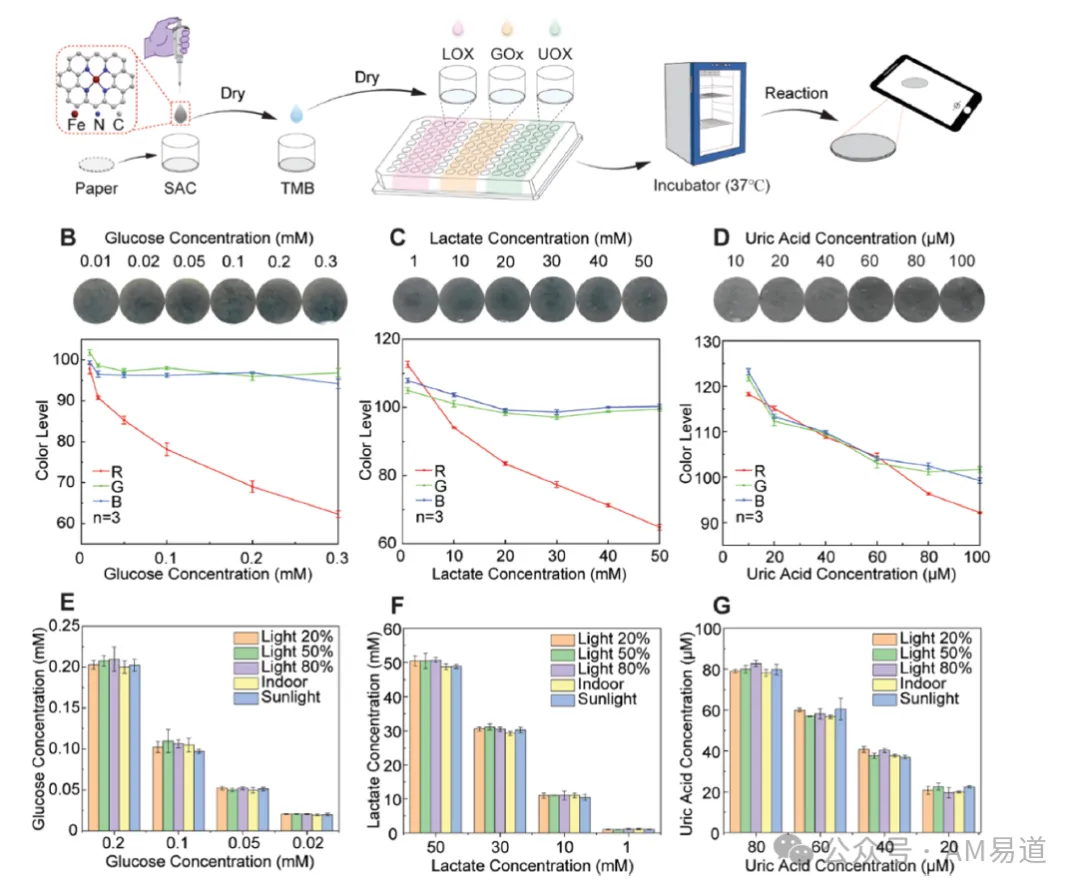

下图详细展示了基于单原子催化剂（SACs）的生物传感器的制备和性能。

图A说明了生物传感器的制备过程。

图B-D展示了葡萄糖、乳酸和尿酸浓度变化时传感器颜色的变化，以及相应的RGB值变化。

这些结果清楚地表明，随着生物标志物浓度的增加，传感器颜色变得更深，尤其是R值显著降低。

图E-G则验证了在不同光照条件下，使用颜色参考条可以获得一致且准确的测量结果，这对于设备在实际应用中的可靠性至关重要。

在这项研究中，3D打印技术发挥了关键作用。

它不仅能够精确制造复杂的微流体结构，还能实现高精度的生物传感器集成。

3D打印技术使用的柔性材料确保了设备与皮肤的良好贴合，提高了佩戴舒适度和汗液收集效率。

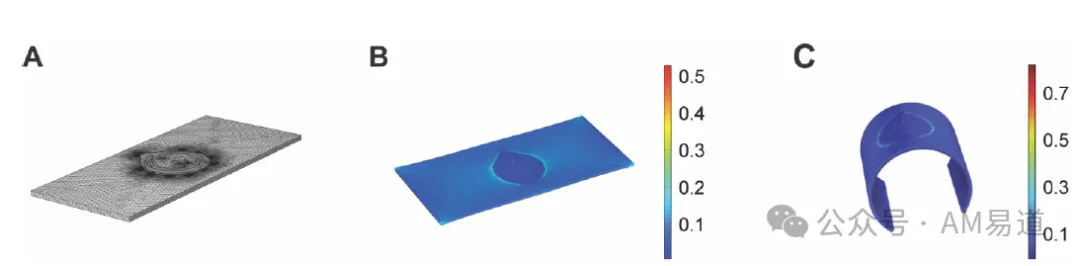

上图展示了FEA的网格模型和应力分析结果。在拉伸和弯曲测试中，设备和皮肤模型的最大应力都保持在可接受的范围内，这意味着患者在佩戴时不会感到不适。

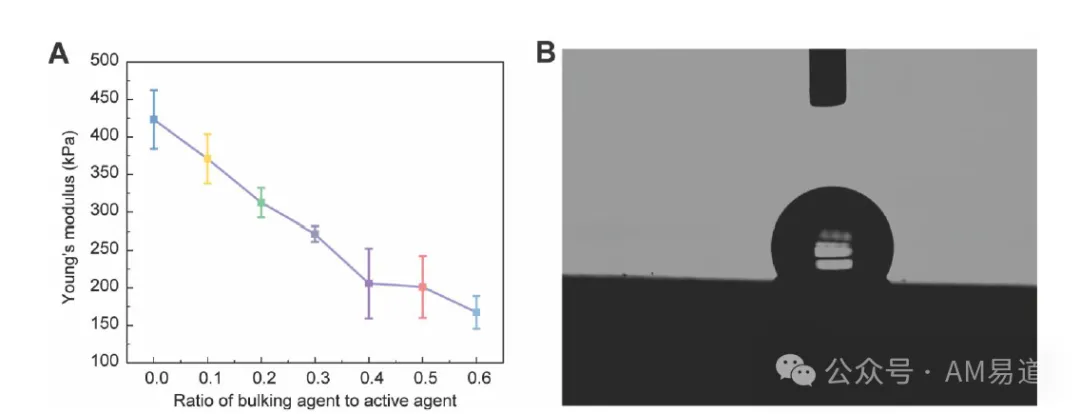

上图展示了用于3D打印的聚合物墨水的性能特征。通过调整活性剂和增稠剂的比例，研究团队可以精确控制材料的杨氏模量，从而优化设备的柔韧性和贴合度。同时，材料表面的接触角测试（约120°）表明，这种材料具有良好的疏水性，有助于控制汗液的流动和收集。

值得一提的是，这项技术的准确性和可靠性得到了严格的验证。

首先是颜色校准：

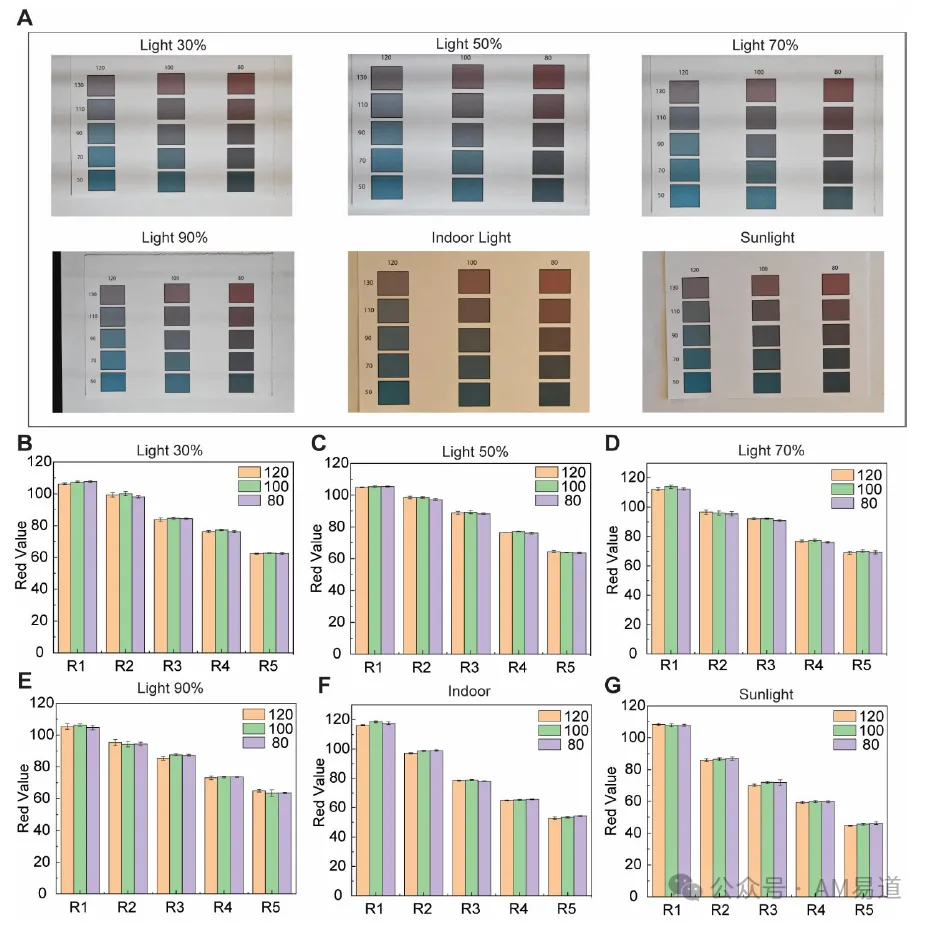

上图所示，他们在各种光照强度（从30%到90%）以及室内光和阳光下测试了颜色参考条的性能。

结果表明，尽管绝对的R值会随光照条件变化，但通过使用颜色参考条，可以有效地校正这些变化，确保测量结果的一致性。

这一发现对于设备在实际使用中的可靠性至关重要，因为它意味着无论是在室内还是户外，在明亮或昏暗的环境中，设备都能提供准确的测量结果。

3D打印在糖尿病检测中的优势

相比传统的生物传感器制造方法，3D打印技术在糖尿病检测设备的开发中具有显著优势。

它不仅简化了制造过程，还实现了复杂结构的精确制造，为开发更先进的可穿戴健康监测设备铺平了道路。

3D打印虽不参与检测机理但它提供了检测帖或者检测器更高的结构设计自由度，更好的材料兼容性，更高的生产效率，以及更容易实现个性化定制。

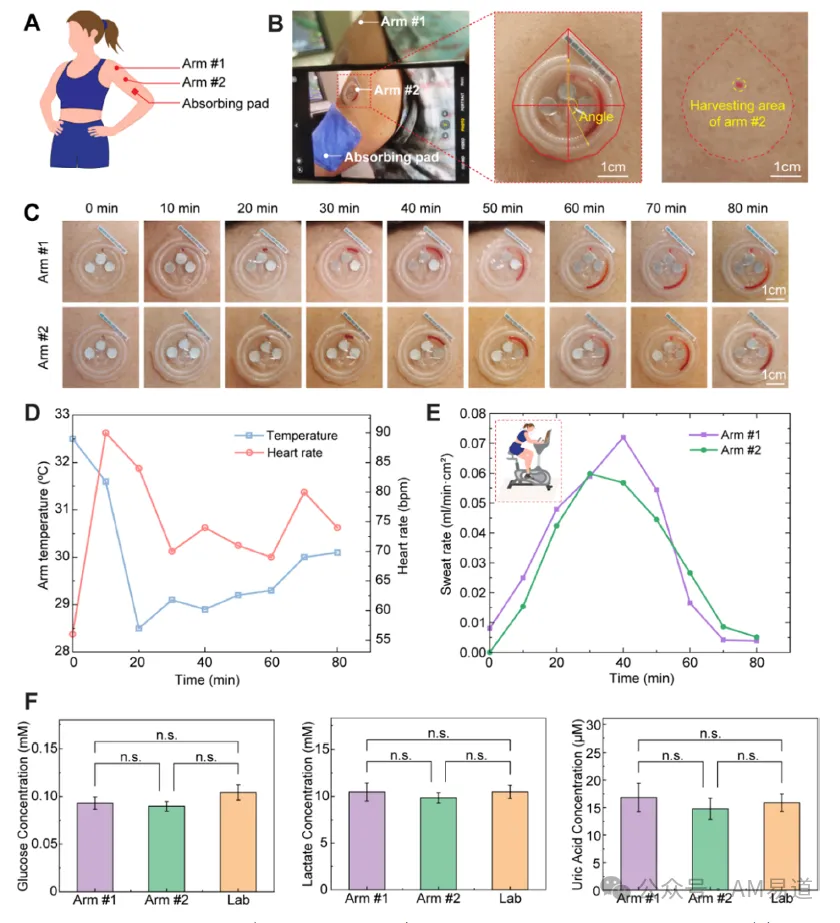

下图展示了该3D打印健康监测器在实际人体测试中的表现。

图A标示了测试位置。

图B展示了使用手机拍摄的设备图像，并说明了如何使用ImageJ软件量化填充前沿角度。

图C-E展示了汗液量、体温、心率和出汗率随时间的变化。

最后，图F比较了该设备测得的葡萄糖、乳酸和尿酸浓度与实验室分析结果，证明了设备的准确性。

未来商业机会

AM易道认为，基于3D打印技术的无创血糖监测设备具有广阔的市场前景。

在糖尿病管理市场，这种无痛、便捷的血糖监测设备有望占据重要地位。

在运动健康市场，它能同时监测血糖和乳酸等与运动相关的生物标志物，具有潜在应用价值。

在个性化医疗、远程医疗和预防性医疗市场，该设备的实时监测和个性化定制能力也具有独特优势。

结语

3D打印技术正在彻底改变医疗设备制造领域。

华盛顿州立大学研究团队开发的这种基于3D打印的微流体生物传感器，为无创血糖监测提供了一种创新解决方案。

这不仅能够显著改善糖尿病患者的生活质量，还有望推动整个医疗器械行业向更加个性化、精准化的方向发展。

AM易道认为，随着3D打印技术的不断进步和生物传感技术的持续创新，我们有理由期待在不远的将来，像汗滴测糖这样的黑科技将走出实验室，走进千家万户，为人类健康事业做出重要贡献。

让我们共同期待这一天的到来！

本文文章开放下载分享，也可以自行根据DOI下载：

https://doi.org/10.1021/acssensors.4c00528
