金属3D打印后处理难题新解，直面清粉这件事的三重约束

复杂金属零件3D打印1天，清粉也要1天，还不一定清的干净。

更关键的是，清粉的工期和结果很多时候不可预测，这是真正头疼的地方。

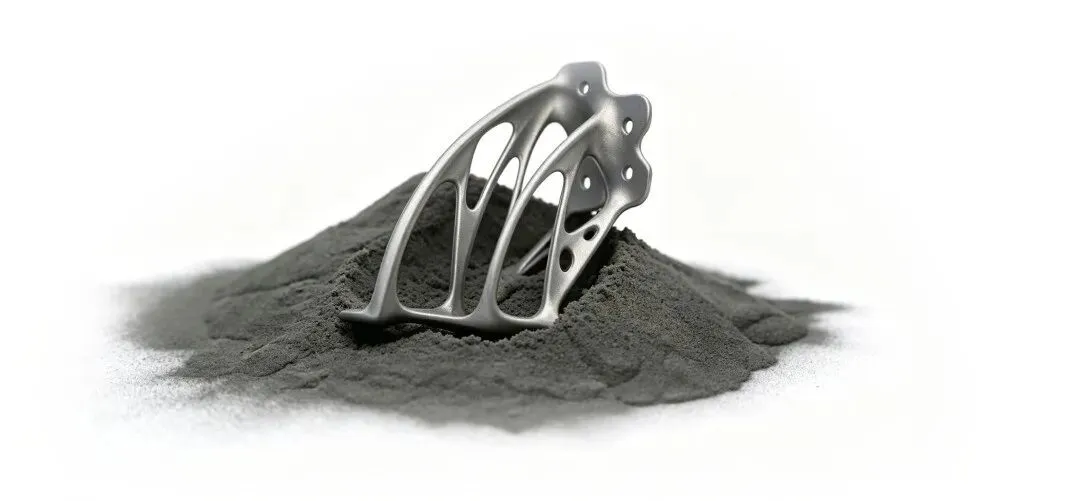

LPBF（激光粉末床熔融）技术把金属粉末逐层熔化、凝固成型成精密零件的同时，也把大量粉末留在了内腔、盲孔和点阵结构里。

这些粉末如果不清理干净，后续热处理会烧结在内壁，可能直接导致零件报废，无法交付。

这是全球金属增材制造车间里每天都在上演的清粉焦虑。

清粉，看似小事，却是金属3D打印量产化的关键瓶颈。

打印端这几年涨得很快，多激光、大幅面、更高的产出速度，一炉能出的零件越来越多。

后处理端的清粉，不少工厂还停留在气枪、毛刷、橡胶锤和一双手的组合。

产能的账在打印机上算，交付的账在清粉台上还。

清粉为什么难？

清粉难，难在粉末并不是安静地待在腔体里等人倒出来。

LPBF是逐层熔化，激光扫过的地方熔池凝固成实体，没扫到的粉末原样留在那里。

零件成型之后，这些未熔粉末受到三重约束。

第一重是粉末自身的内聚。

LPBF常用的球形粉末粒径大致在15到53微米这一档，颗粒越细，范德华力和静电力相对于自重的比重越大，粉末越容易抱团。

粉体的休止角通常在三四十度上下，一段倾角小于休止角的流道，粉末靠重力就是流不出来的。

第二重是热历史留下的结块。

熔池周边存在热影响区，紧贴内壁的那一层粉末被反复加热，会发生部分烧结，在壁面上形成一层粉壳。

这层东西和松散粉末是两种物质，倒不掉，也吹不动，必须靠机械能量把它从壁面上震下来。

第三重是路径。

盲孔没有第二个出口，点阵结构内部是一张连通性有限的网，异形流道有多个转折和低点。

粉末即使被松动了，也需要一条能把它送出去的通道，而这条通道在很多零件上并不天然存在，得靠姿态的连续变化临时倒出来。

这三重约束决定了清粉不是一个能靠简单加大风压或者延长时间线性解决的问题。

风压解决不了半烧结的粉壳，时间解决不了不存在的排粉路径。

它也解释了为什么清粉设备必须能把工件翻过来、转过去。

姿态变化不是为了好看，是为了在不同时刻给腔内的粉末重新指一条出路。

更麻烦的是，能量不能随便加。

把粉末从壁面上震下来需要的能量，必须大于粉末与壁面的结合力，同时必须小于零件能承受的极限。

清粉的时候零件通常还带着支撑、还没做去应力，薄壁、悬臂、细密点阵都处在整个工艺链上最脆弱的状态。

振幅小了清不干净，振幅大了把零件震裂，中间是一个不宽的窗口。

这和打印时的工艺窗口是同一类问题。

不同材料、不同结构，窗口位置不一样，得一个一个试出来。

区别在于，打印的工艺窗口这些年被反复研究、公开发表、写进设备的材料参数包。

清粉的工艺，绝大多数工厂到今天还装在几个行业熟手的脑子里。

新的智能清粉系统解决了哪些问题?

那么行业到底有没有一种清得干净，清得安全，并且不贵的解决方案呢？

我们在展会上与有着十余年金属3D打印实践和大量工件清粉实际应用经验的上海云铸三维聊了聊，对其正式研发推出智能金属粉末清理系统深感兴趣。

从我们采访内容得知，其在底层逻辑上把清粉任务重新设计了一遍，构建了一套工艺设计-自动执行-数据采集-智能优化的完整闭环。

简单来说，它解决的是四个维度的痛点：洁净度、安全性、智能化、成本。

高效清粉

对付复杂结构，核心靠自研的增强式能量单元，连<1mm的微细流道、薄壁、点阵结构能清理到位。

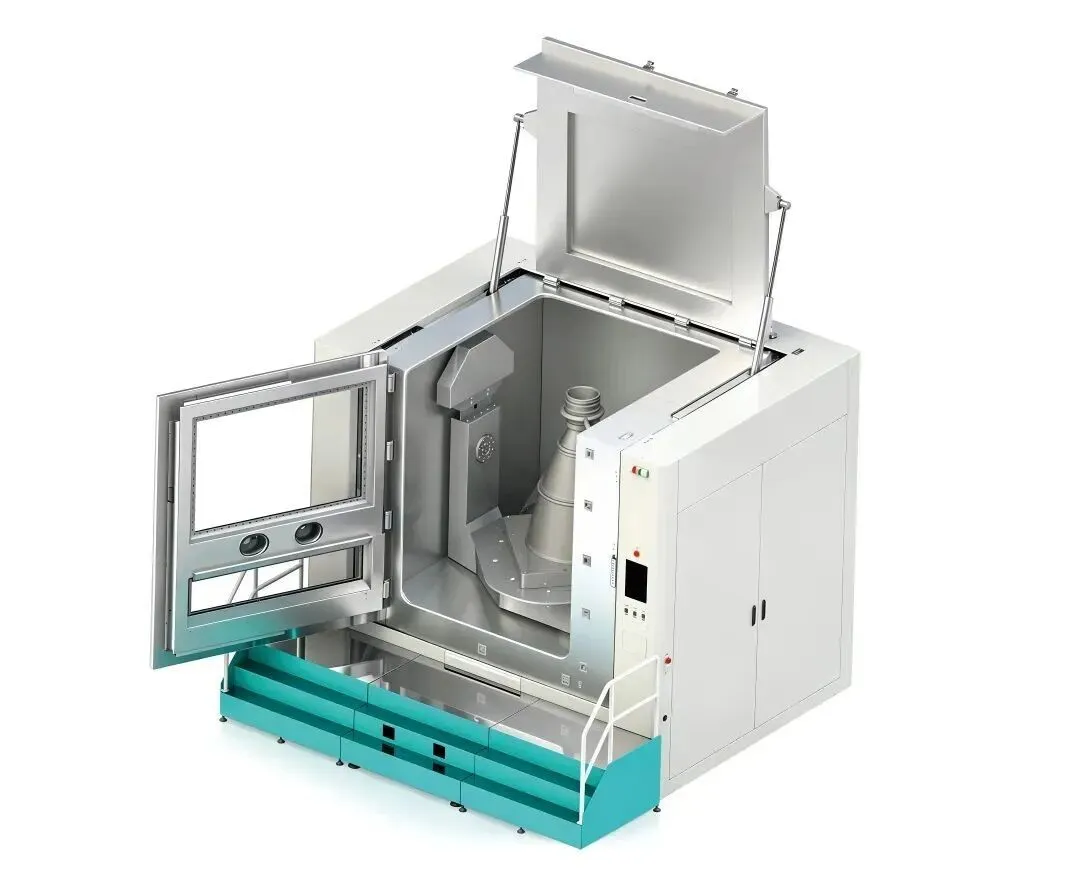

搭配水平±360° 无限制旋转+竖直-180°~360°翻转的双轴姿态系统，AI会根据工件结构自动锁定最佳振幅与姿态，无论是盲孔、晶格还是异形管路，全方位各角度均能振动落粉。

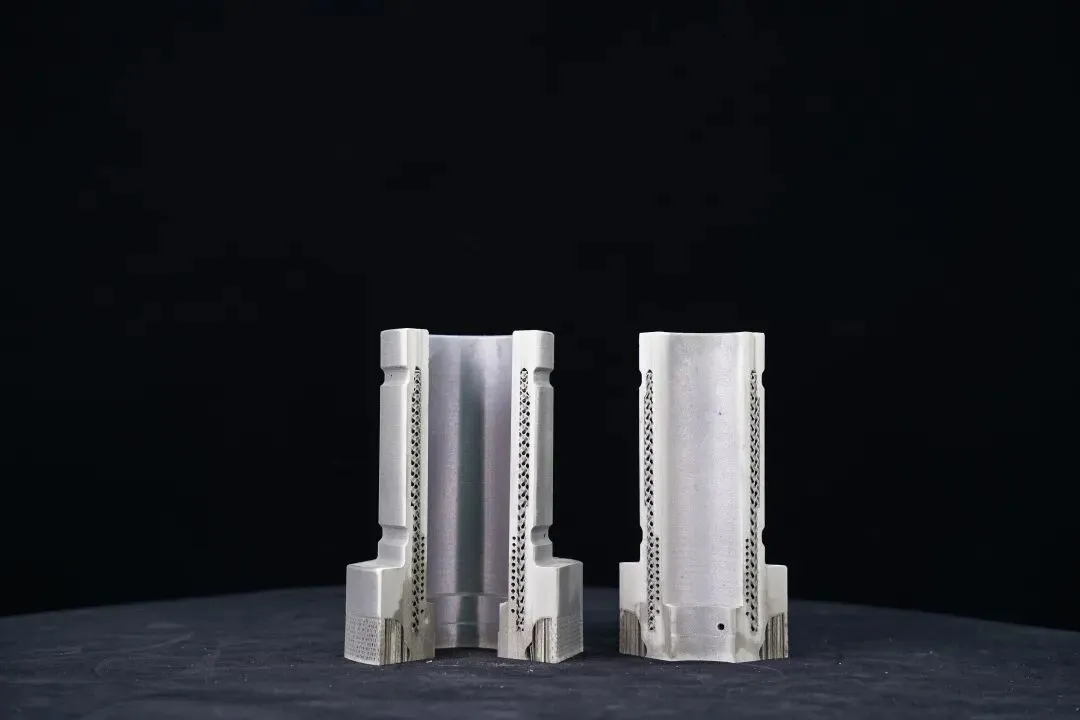

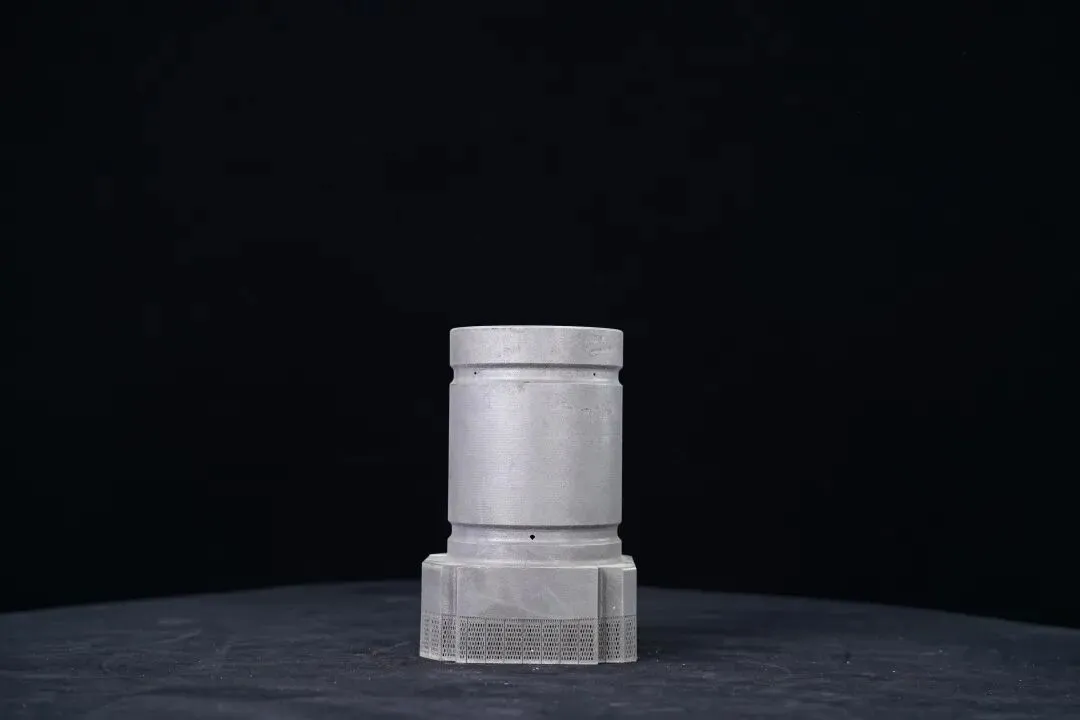

比较硬核的证据是CT检测工件内腔基本无粉末残留。

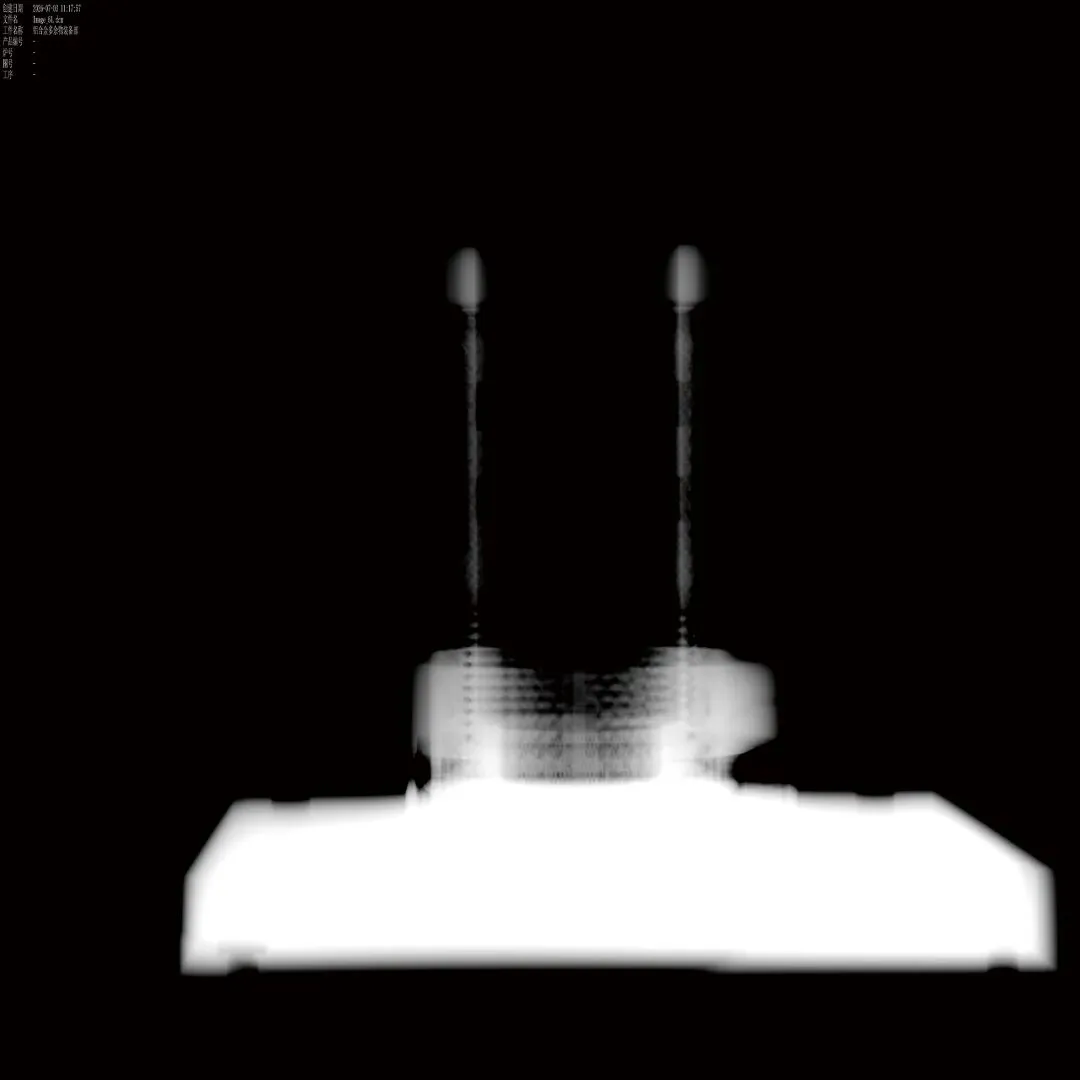

清粉后CT扫描图

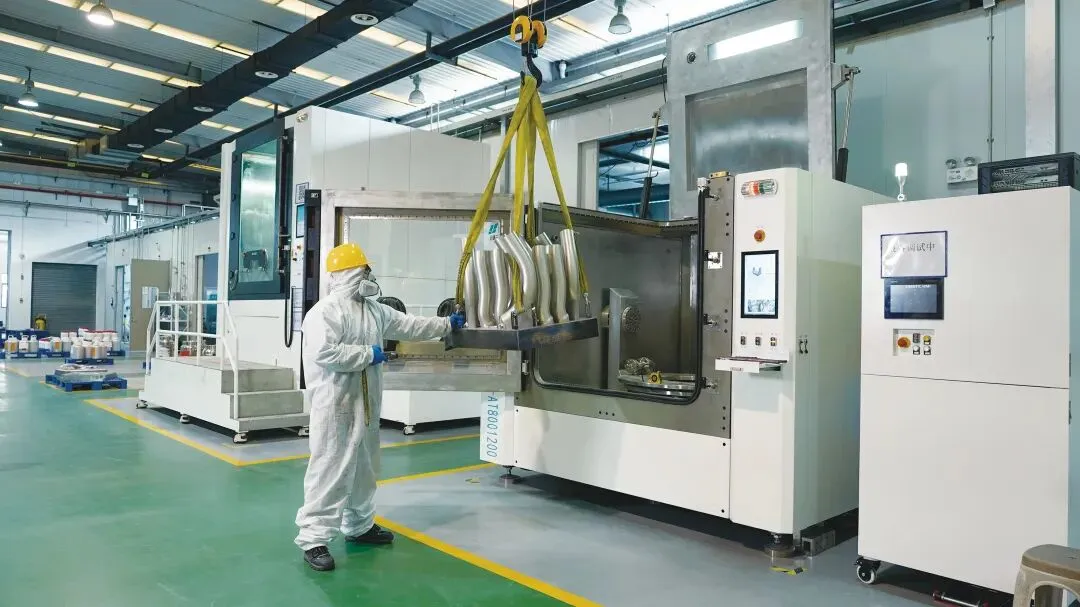

搭配零点定位自动接口，兼容主流打印基板，装夹便捷，可无缝对接自动化产线。

安全保障

金属粉末清除的另一重麻烦是粉末本身。

钛合金、铝合金、镁合金粉末都有可燃性，细粉如若在空气中形成粉尘云，一次静电放电就可能构成危险。

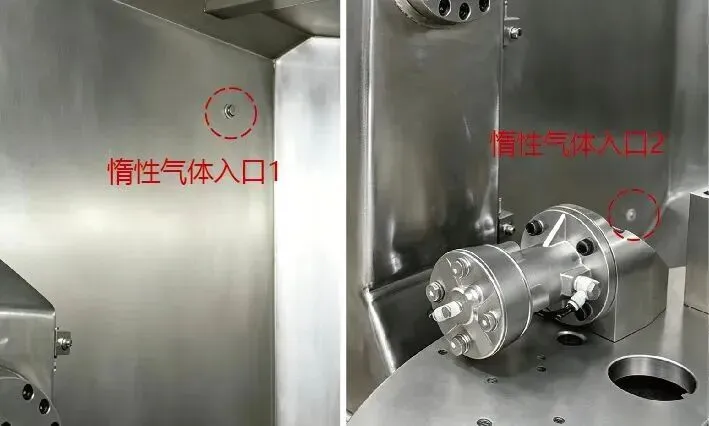

我们采访得知，这套系统直接采用全舱惰性气体密闭洗气设计，氧浓度可快速降至3%以内，从根源上隔绝金属粉尘氧化、爆燃的风险，且能超长时间维持低氧环境。

整机采用低重心无横梁结构设计，运行稳定性更强，同时配备20余项安全预警机制。

氧浓度、粉尘浓度、压力、温湿度、舱门联动、静电消除、视觉监控，都能实时监测。

不过我们认为，惰性环境在增材车间还有第二重意义：为了保住粉。

清出来的粉要回到打印机里继续用。

而粉末每暴露一次空气，表面就氧化一层。

轻则影响打印质量，重则中断整批打印。

惰性清粉在成本上的意义，也延长了每一批粉的可回用次数，这笔账在大型零部件打印时格外重要。

智能驱动

这套系统的AI数字化软件覆盖了全流程。

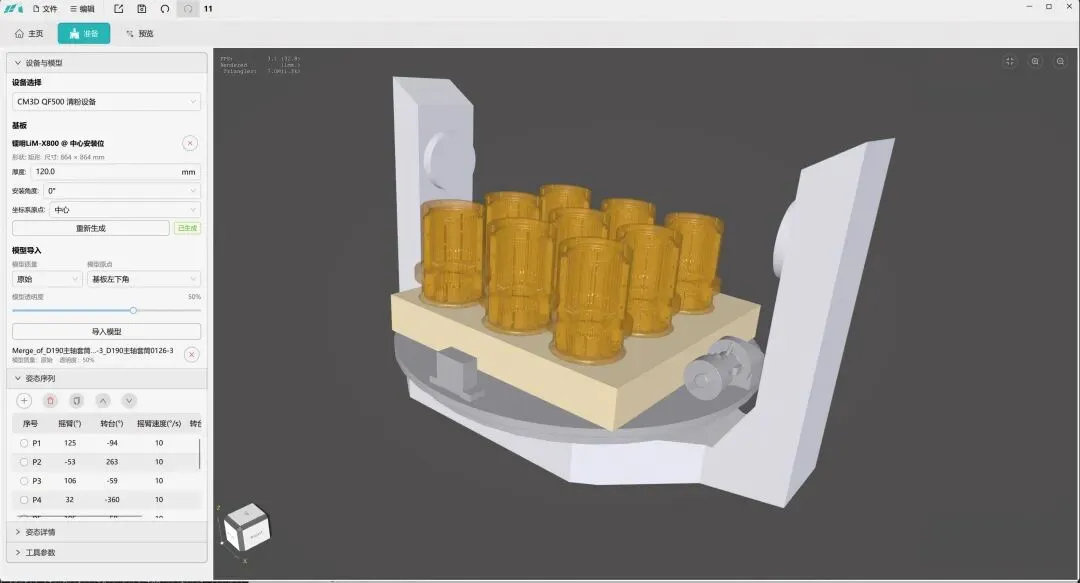

PRS-D做3D清粉模拟，提前看粉末怎么流动、哪里会卡粉。

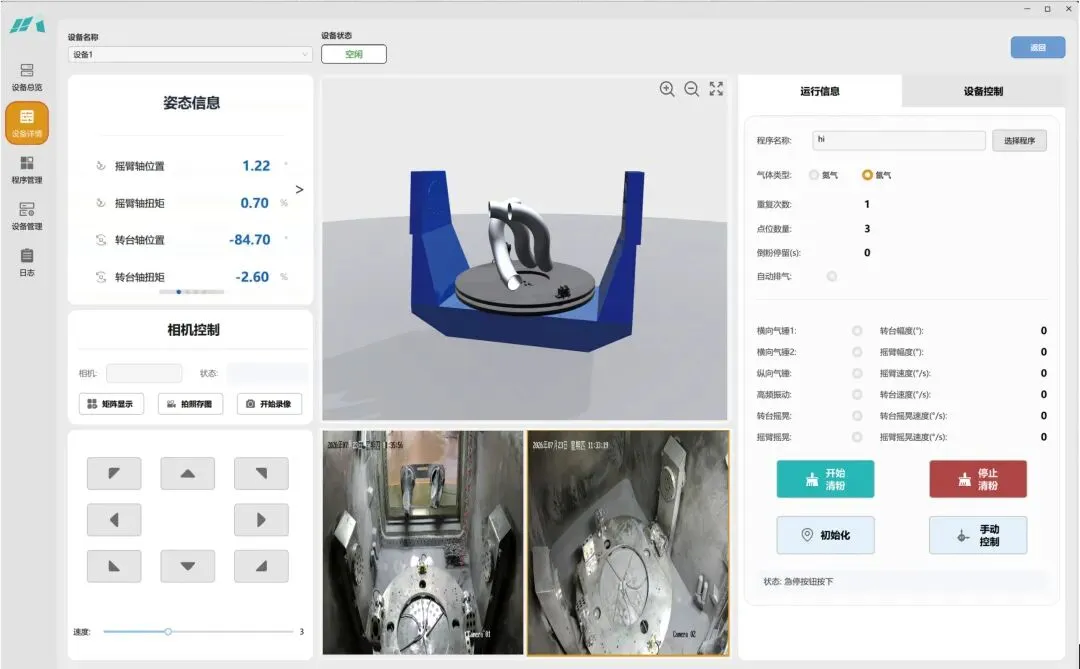

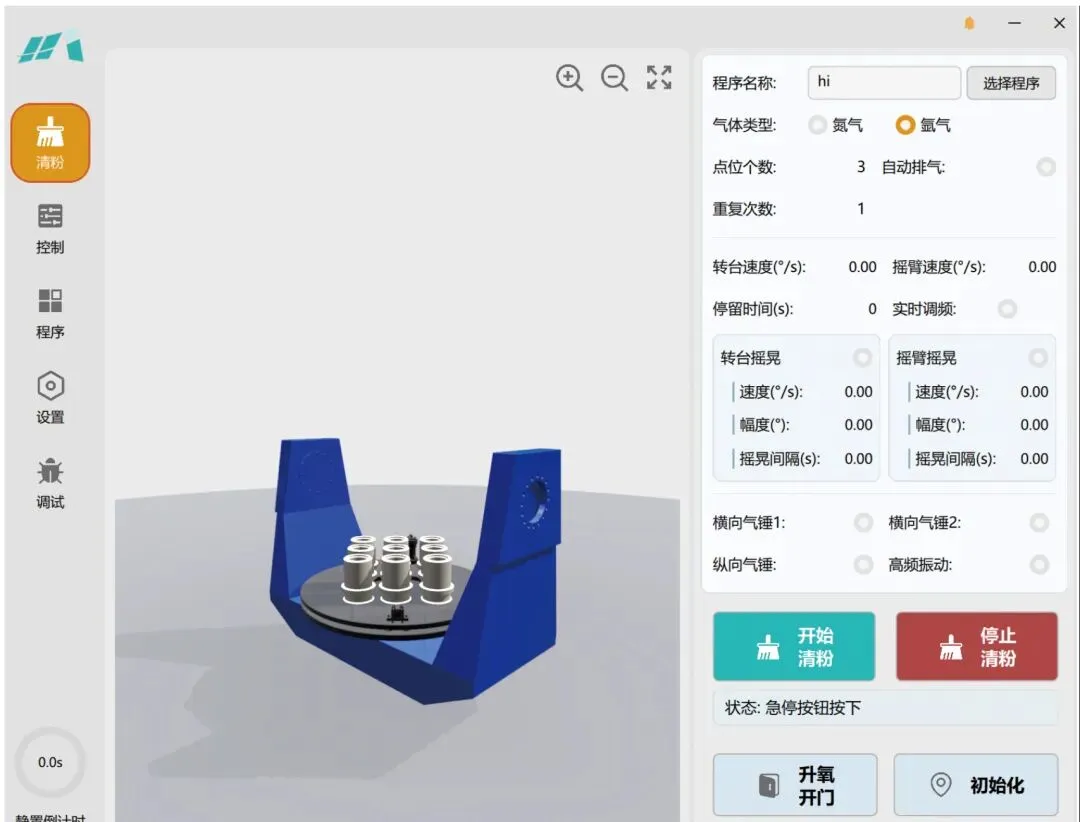

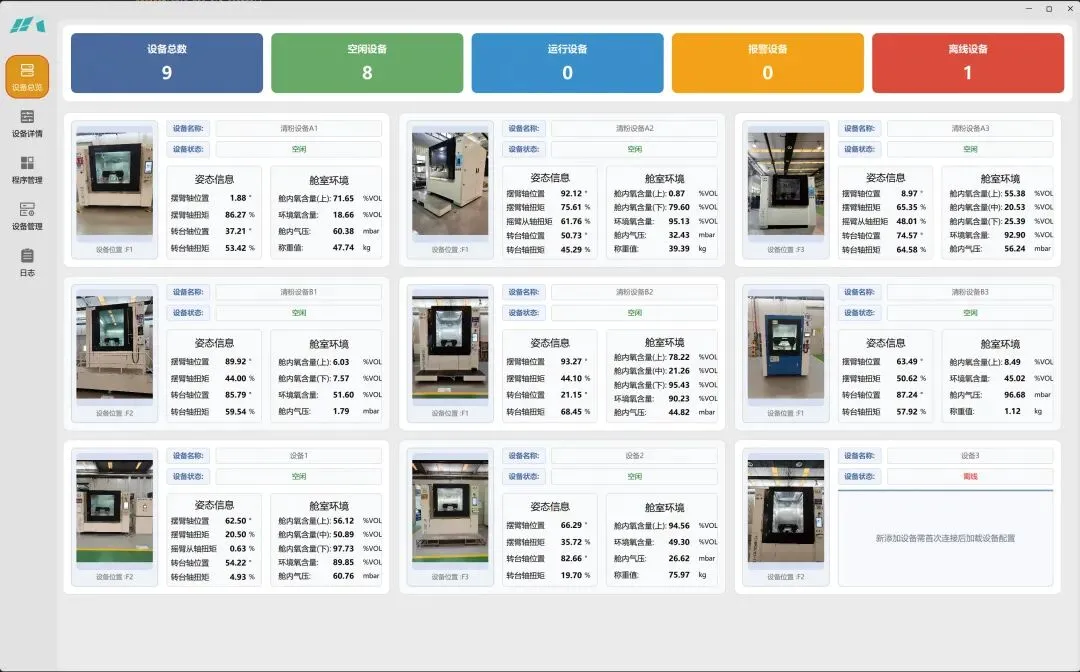

PRS-E在设备端实时监控，舱内状态3D可视化，内置成熟工艺，同类零件一键启动。

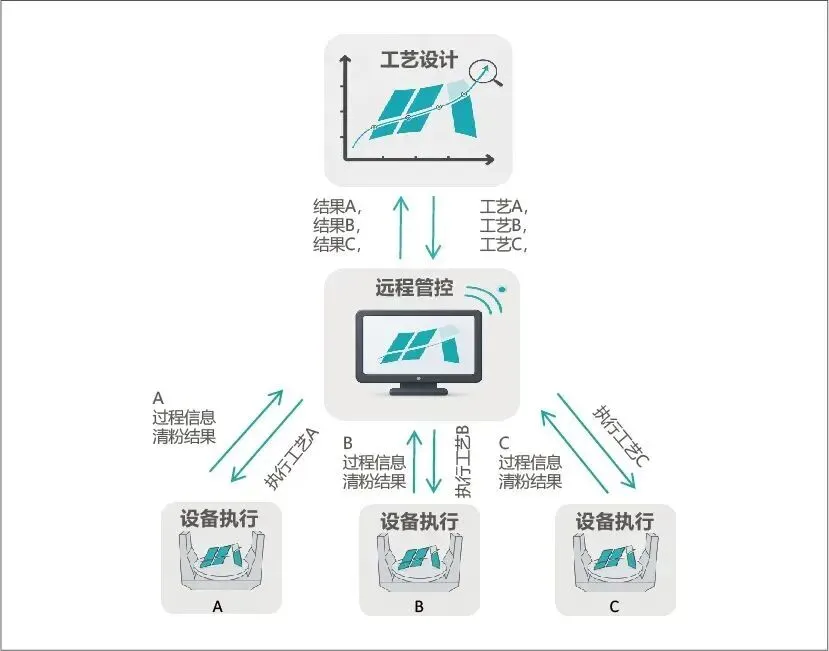

PRS-M把多台设备串起来远程管控，便于多台设备管理。

软件兼容OPC UA、TCP/IP，直接对接工厂MES，全程数据自动记录可追溯。

系统还会基于历史数据持续优化策略，同类型工件直接调用模板，越用越方便。

降本增效

量产拼到最后，拼的就是成本控制能力，这套系统通过三个方面，最大程度实现降本增效。

粉末闭环回收：整套系统形成粉末回收闭环，大幅提升贵重金属粉末的回收利用率，减少材料损耗。

运维实时可控：气体流量即时监测，粉末回收实时称重，每一笔成本都看得见、控得住。

多机远程管控：支持多台设备联网集中管理，一个管理员就能管控多条产线，显著降低人工成本。

上面三点是云铸提供的，但我们认为还有个点也很重要。

这类设备让清粉这件依赖人工经验的事变得可以复现、可以统一、可以标准化。

这对行业越来越多的批产任务来说至关重要。

尺寸几乎覆盖行业各类设备

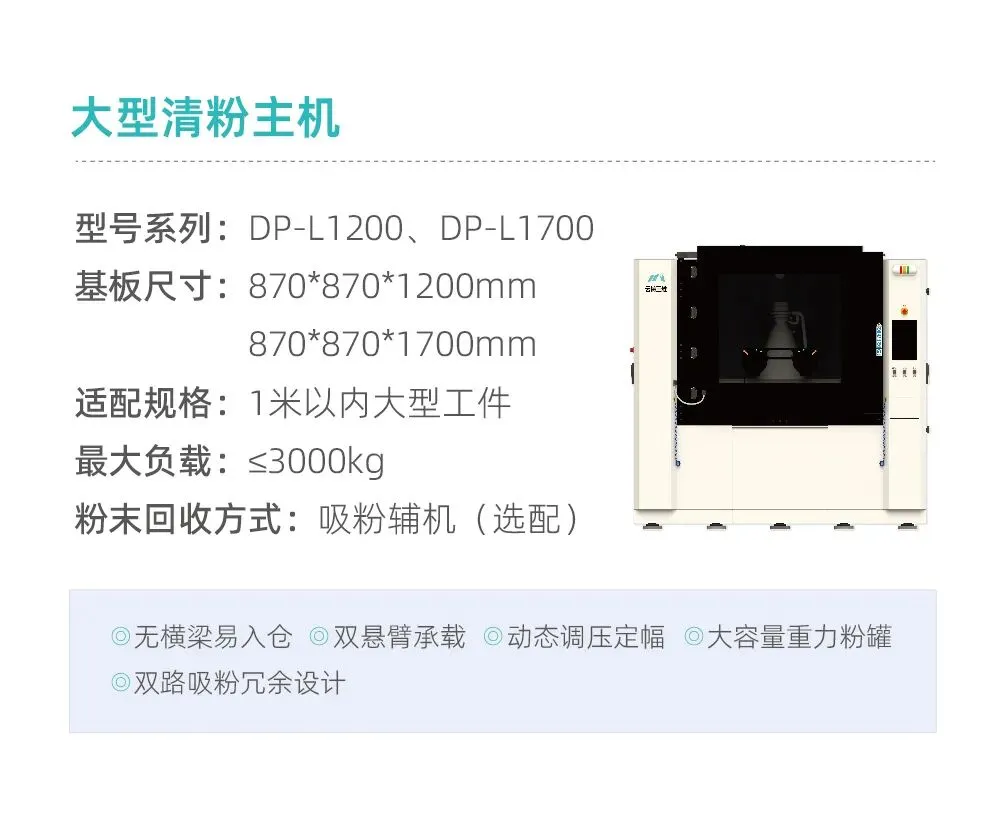

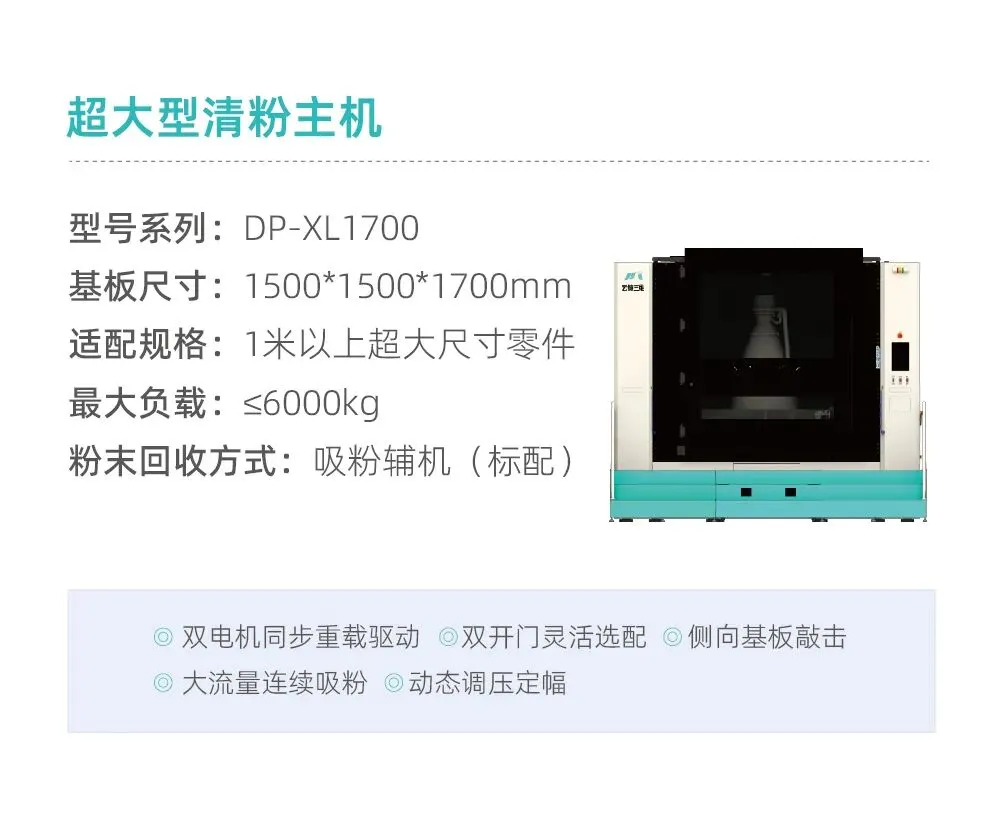

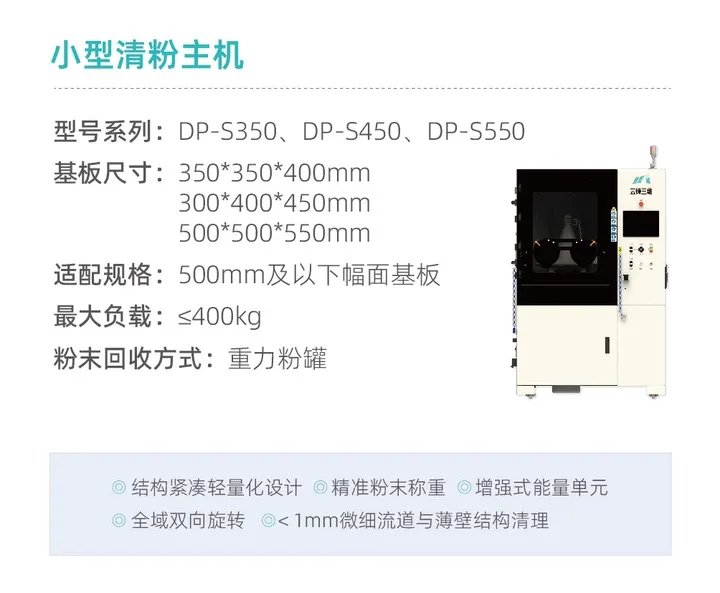

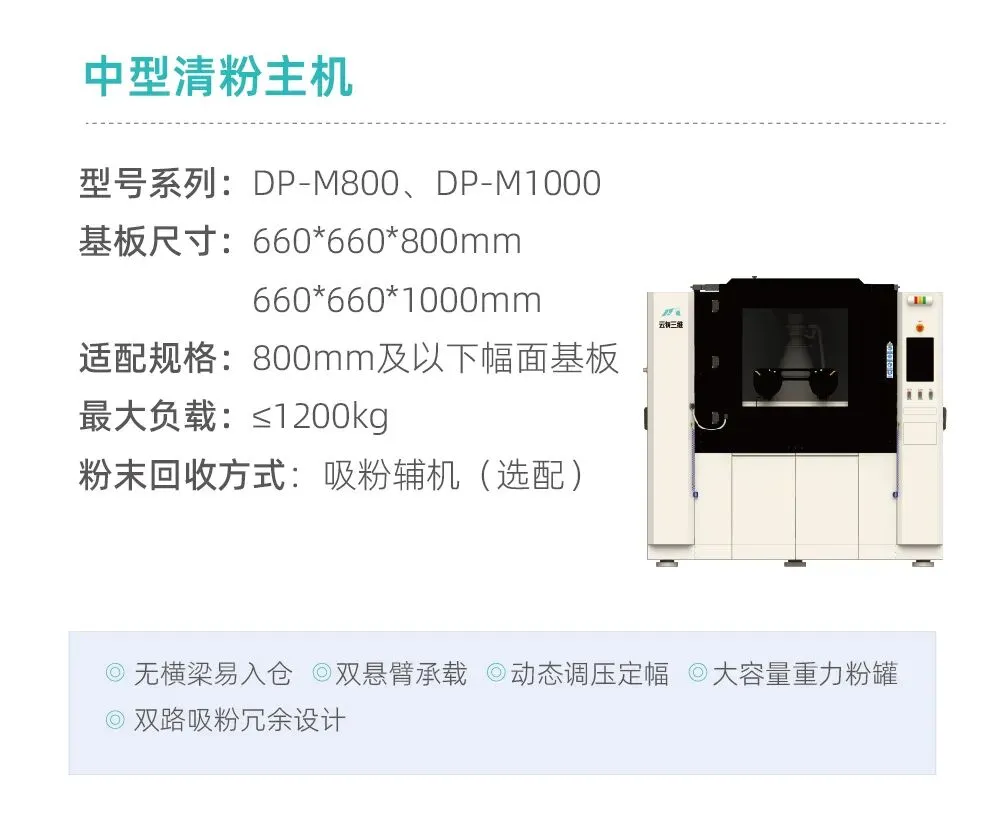

硬件按基板尺寸分四档，从小型的DP-S系列到超大型的DP-XL1700，最大适配1500毫米见方的基板、6000公斤负载，对应的是1米以上的超大件带基板整体上机的场景；

粉末回收按机型配重力粉罐或吸粉辅机。

整机出厂前会过24小时满载运行以及气密、动态性能等100余项检测。

写在最后

金属3D打印行业正在进入批量化生产的新阶段。

后处理，尤其是清粉环节，已经从附属工序变成了决定量产可行性的核心环节。

面向增材制造的设计这些年谈了很多，谈的多是减重、拓扑优化和一体化成型，可清粉性很少被列为约束条件。

我们认为，在真正做批产的产线上，可清粉性应该和可打印性、可检测性并列，进入早期设计评审的清单。

3D打印行业的几个关键应用行业，航空航天以及医疗对于多余物控制都有明确要求。

任何残留在流道和内腔里的颗粒，都可能变成带来巨大损失的源头。

而这就要求清粉过程也能够像打印过程一样要有参数，可记录，可复现，异常要可追溯。

云铸三维这套智能金属粉末清理系统的价值，不只是替代了几把毛刷和气枪，而是试图用一套数字化闭环，把清粉变成了可预测、可复制、可优化的标准工序。

对于正在布局金属增材制造批产产线的企业来说，这是一个值得认真评估的选项。

如果AM易道读者想测试这个清粉设备是否好用可以联系我们或评论区留言。

云铸三维目前提供样件免费清粉测试，可邮寄样件出具工艺与数据对比报告。
