京瓷德国工厂正式量产SiSiC3D打印件，陶瓷增材制造工业化启航？

京瓷欧洲精密陶瓷公司（KYOCERA Fineceramics Europe GmbH）在其位于德国塞尔布（Selb）的工厂正式引入了硅渗硅碳化物（SiSiC）增材制造工艺。

在陶瓷3D打印领域，这是一次重要的技术演示，也是一个陶瓷制造巨头重点关注3D打印的案例。

当京瓷总裁Carsten Rußner博士说这是公司的里程碑时，他指的不仅仅是技术突破。

SiSiC作为高性能陶瓷材料，具有卓越的机械强度、热导率、刚性和高耐磨性，特别适用于航空航天、半导体工业和工业生产等苛刻应用领域，这主要得益于其几乎可忽略不计的热膨胀系数。

制造逻辑的重构

AM易道认为，京瓷这次动作的核心价值在于工艺链的彻底重新设计。

该工艺基于两阶段流程：首先使用粘结剂喷射工艺从碳化硅粉末和聚合物粘结剂制造生坯件，然后用熔融硅渗透，与剩余碳反应形成最终的SiSiC结构。

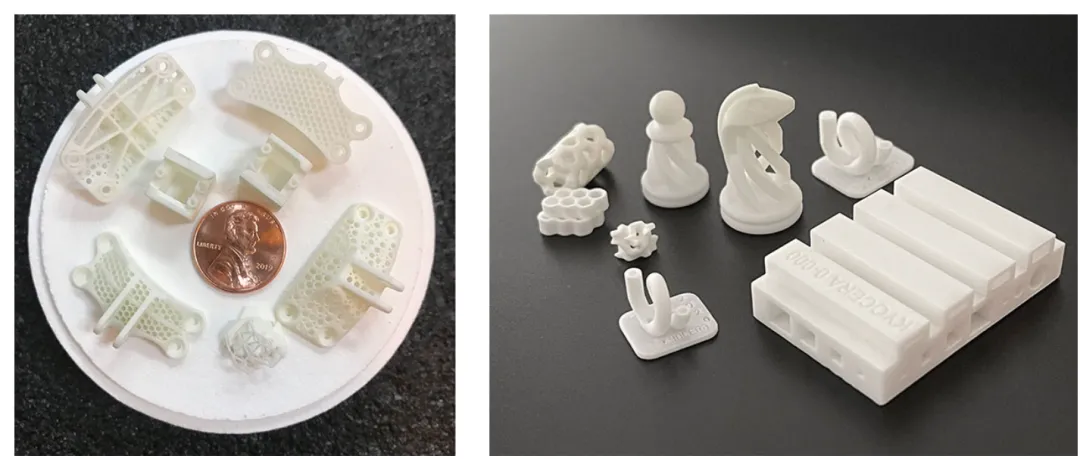

与等压成型、浇浆成型或膜成型等传统成型工艺相比，增材制造提供了显著更大的设计自由度和更短的开发周期。

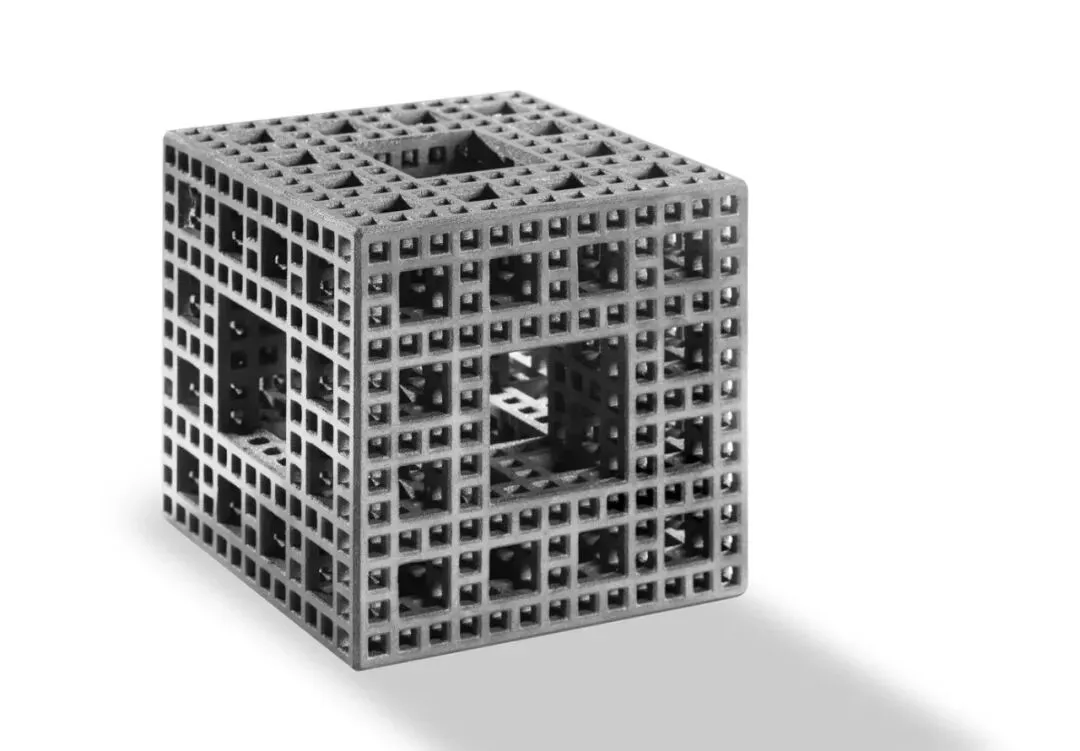

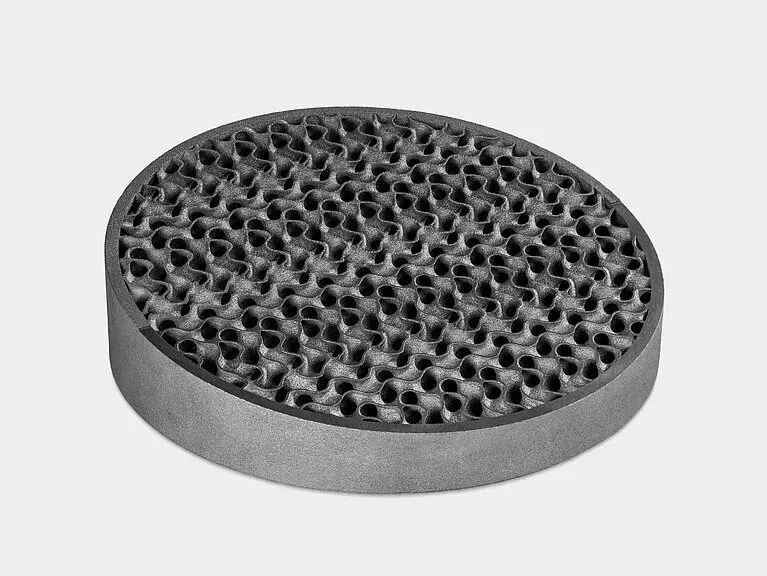

更重要的是，可以制造拓扑优化的组件，这可能导致重量的大幅减少。

京瓷的技术负责人Sarah Diener明确表示，这一进步是密集研发工作的结果，我们期待通过制造复杂的组件几何形状为客户创造附加值。

规模化生产能力初显端倪

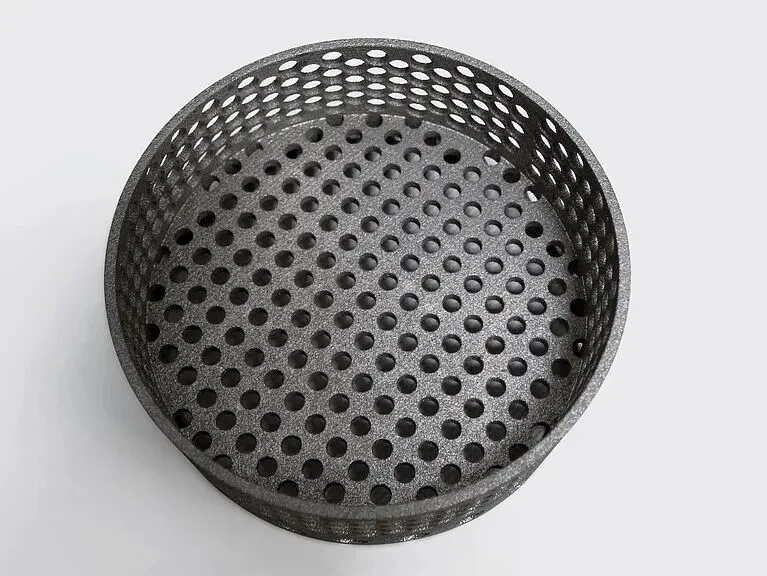

京瓷的SiSiC 3D打印组件最大尺寸可达325x270x130mm，壁厚从3mm起。

根据公开信息，更值得关注的是±0.1mm的精度控制，或者对于超过10mm的尺寸保持±1%的公差，这种精度水平直接关系到后续机加工成本。

真正的技术门槛在后处理环节。

塞尔布工厂在大批量组件的热处理炉技术、材料最终加工以及涂层技术方面的专业能力，才是京瓷敢于量产的底气所在。

硅渗透过程需要精确的温度控制和时间管理，稍有不慎就会影响最终材料性能。

相比传统工艺需要生坯机加工、耗时的编程和制造加工工具，而3D打印完全省去了这些步骤。

与等压成型、浇浆成型等传统成型工艺相比，增材制造不仅提供了显著更大的设计自由度，更实现了从原型开发到批量生产的快速切换。

京瓷研发总监Nikolaos Katsikis博士的话值得琢磨：

增材制造使我们能够灵活应对动态的市场需求，我们看到了为客户带来的巨大附加值，特别是在大型和复杂组件方面，尤其是当我们能够通过设计咨询提供优化支持时。

材料精密布局

京瓷独立加工两种材料：用于传统工艺的StarCeram Si和专为3D打印开发的StarCeram AM-Si，两种材料具有相当的材料特性。

京瓷并没有简单地把现有材料拿来3D打印，而是专门开发了增材版本的材料体系。

从技术角度看，SiSiC材料经过硅渗透后，孔隙率更低，气体释放得到抑制，电阻率也低于纯碳化硅，可以有效消除零件静电。

更关键的是，硅渗透过程中的收缩接近零，因此可以实现接近净成形的工艺，这对增材制造零件特别重要。

产业生态的连锁反应

AM易道注意到，京瓷的这一举动并非孤立事件。

近年来随着增材制造公司和采用者探索越来越高性能的材料进行增材加工，一些海外公司已经开始探索碳化硅3D打印。

市场上已经有SGL Carbon的SICAPRINT系列、Schunk的IntrinSiC系列等竞争产品。

从图片效果看，打印质量都不错。

但京瓷的优势在于其完整的产业链控制能力。

位于塞尔布的工厂作为SiSiC组件的综合制造商脱颖而出，专门从事大批量组件的炉技术、材料的最终加工以及连接经验和涂层技术。

市场前景判断

从应用前景看，根据《欧洲陶瓷学会期刊》发表的研究，SiC制造市场预计到2025年将达到40-100亿美元，主要由核反应堆和太阳能应用推动。

航空航天领域也对SiC的需求特别强烈，因为它可以抛光至光滑表面，具有轻量化、高强度和适应太空极端温度的热性能等独特优势。

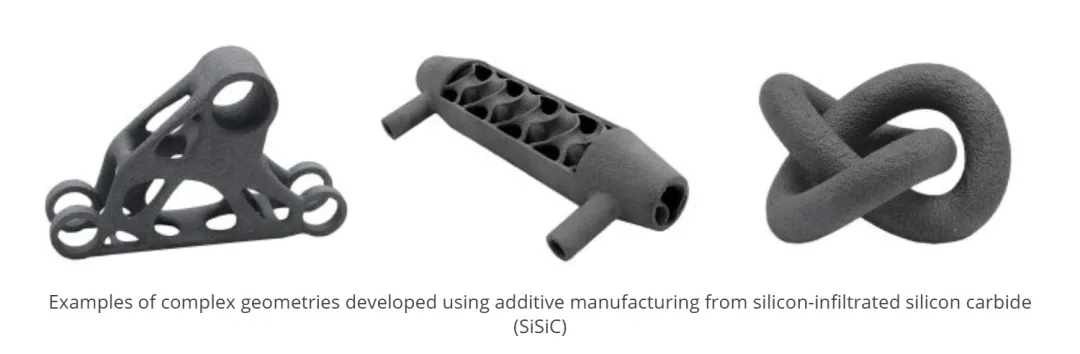

3D打印真正的机会可能在于那些传统制造方法难以应对的高复杂度组件。

几何形状越复杂，工艺优势就越明显，这正是增材制造的核心价值所在。

当一个拥有完整产业链的陶瓷制造巨头开始认真对待增材制造时，需要我们留意。

给从业者的启示

京瓷的案例告诉我们几个关键信息：

首先，材料体系必须重新开发，StarCeram AM-Si不是现有材料的简单移植；

其次，后处理工艺链是核心竞争力，京瓷在塞尔布工厂的热处理技术和涂层能力是护城河；

最后，客户应用场景的深度理解比单纯的技术参数更重要。

国内航空航天和半导体产业的快速发展正在创造大量复杂陶瓷零件的需求。

谁能率先建立从粉末到成品的完整工艺链，谁就能抓住这波产业机会。
