近日，3DNatives发布了一篇关于3D打印晶格结构的深度解析，揭示了这一设计元素如何成为增材制造设计（DfAM）的核心要素，并在多个行业中推动创新。

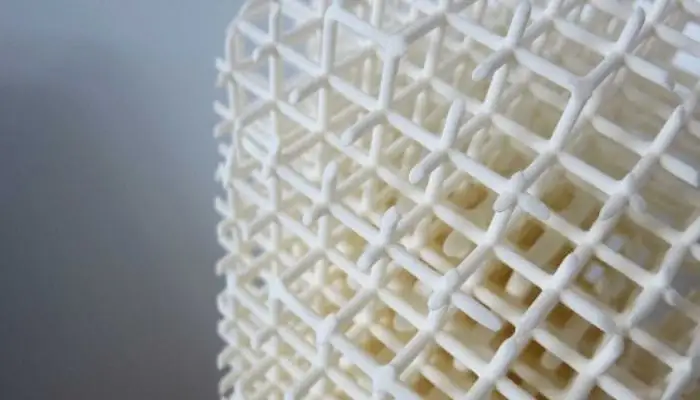

晶格结构是由节点相互连接形成的网络，以重复或渐变的单元模式排列，这种设计能够同时提升零件性能并优化生产流程。在传统制造中，由于工艺限制，晶格结构极为罕见，而增材制造则使其成为可能，使晶格结构与3D打印形成完美结合。



晶格结构根据节点和支撑杆的排列方式，可分为规则或不规则的图案，并通过调整支撑杆密度、单元几何形状和尺寸来精确控制属性如弹性或刚度。常见的晶格类型包括周期性（periodic）和随机性（stochastic），前者在整个结构中保持均匀模式，后者通过改变单元形状和排列来强化特定方向的结构强度。

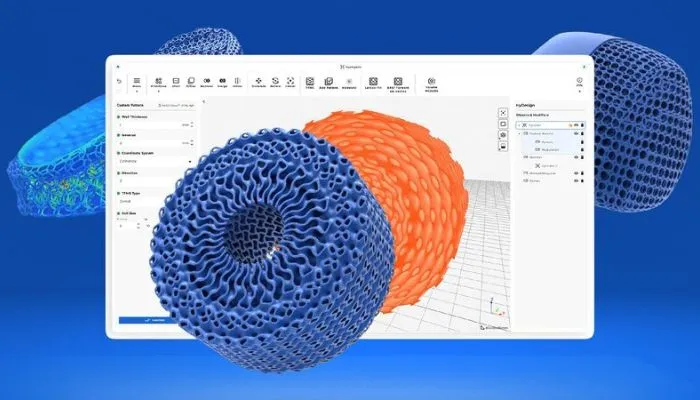

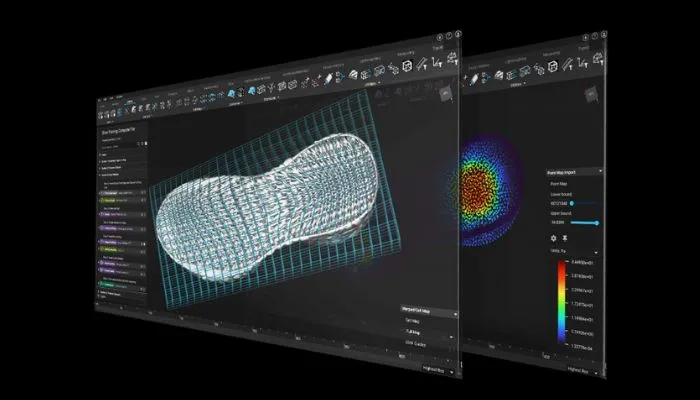

设计3D打印晶格需要专用工具，如Autodesk Within、nTopology的nTop、Meshify、Core Technologie的4D_Additive、Netfabb以及Hyperganic的HyDesign。这些软件专注于拓扑优化或生成设计，能够根据零件特性要求和打印工艺计算出最优方案，包括晶格的单元形状、密度和排列方式。

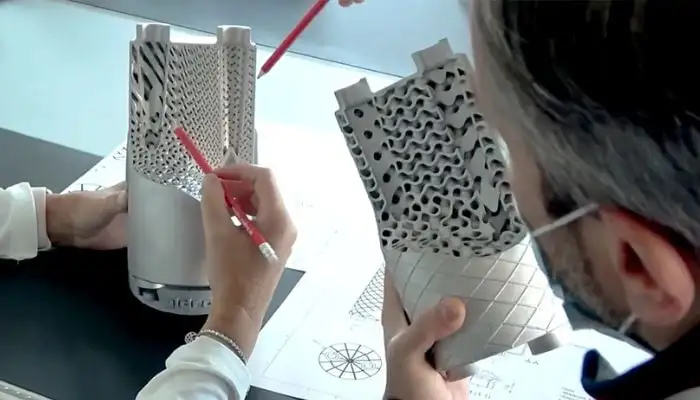

晶格结构的制造通常非常复杂，而3D打印简化了这一过程。不同打印工艺有特定要求：FDM和SLA需要支撑结构，基于粉末的工艺如SLS或MJF需预留清粉入口，DMLS需避免无支撑桥接超过2mm的限制。这些要求通常在设计阶段就被纳入考量。



主要挑战包括单元取向、梁间距和与打印平台的角度，以确保晶格既满足性能目标又具备可制造性。此外，晶格设计的数字文件可能非常大，仿真需要大量计算资源。

但其优势显著：晶格可实现轻量化部件，节省材料并降低成本，同时提升性能如减震性、柔性或刚度。在特定应用中，晶格可增加热交换表面积或促进医疗植入物中的骨骼生长。

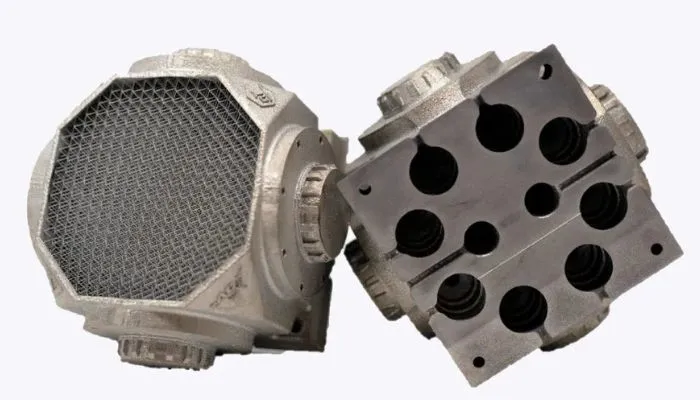

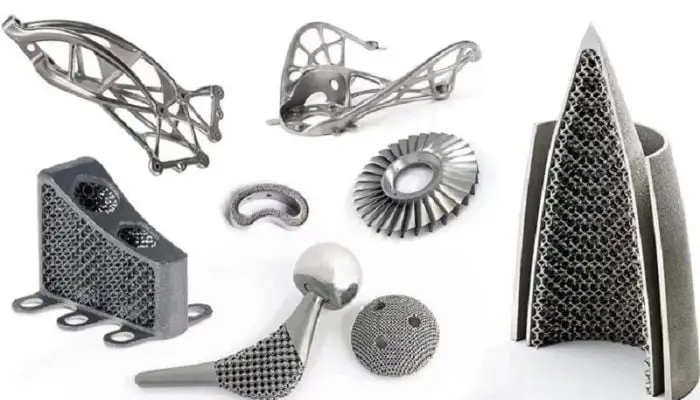

晶格结构在医疗领域用于植入物、假肢和矫形器，优化重量、强度和舒适度。在汽车、航空和航天工业中，晶格助力轻量化高性能部件，例如Aerojet Rocketdyne利用nTopology工具将发动机块重量减轻67%，生产成本降低66%。

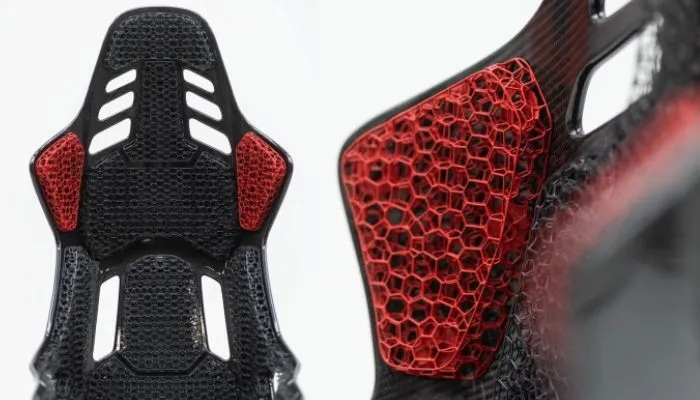

体育和消费品领域也日益采用晶格结构，用于防护装备、缓冲材料如自行车座垫、头盔内衬和跑鞋中底，以改善能量传递和整体性能。户外装备专家Oechsler使用Materialise的Magics软件通过晶格提升背包舒适性，家具行业也开始引入晶格，注重美观性。



这些应用表明晶格已在多个领域广泛使用，随着3D打印的工业化和设计进化，这一趋势预计将持续加强。
