用GPT6给SnapmakerU1做三维零件拆解交互：免费开源

OpenAI在9月3日发布了GPT-6 Astra，感觉其把这一代的重点放在电脑操作、软件工程和专业工作上。

和3D建模的链接愈发紧密。

于是AM易道用它做了一件和3D打印有关的事。

我们把一台Snapmaker U1拆成519个能逐个点开的零件，装进一个约900KB的网页，存到本地，断网也能打开玩。

页面链接放在文末。

页面里有什么？

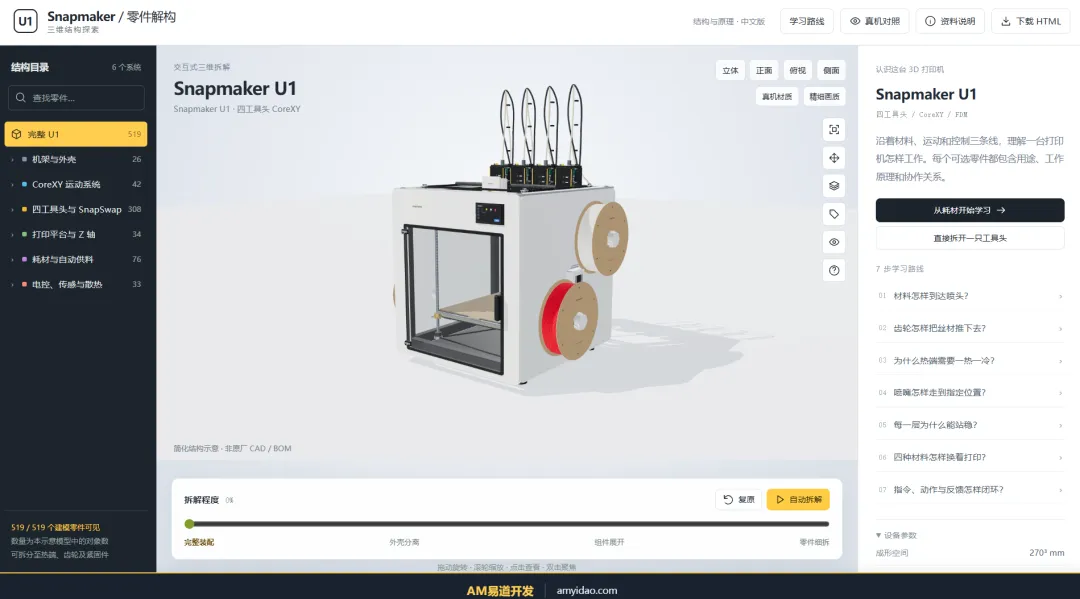

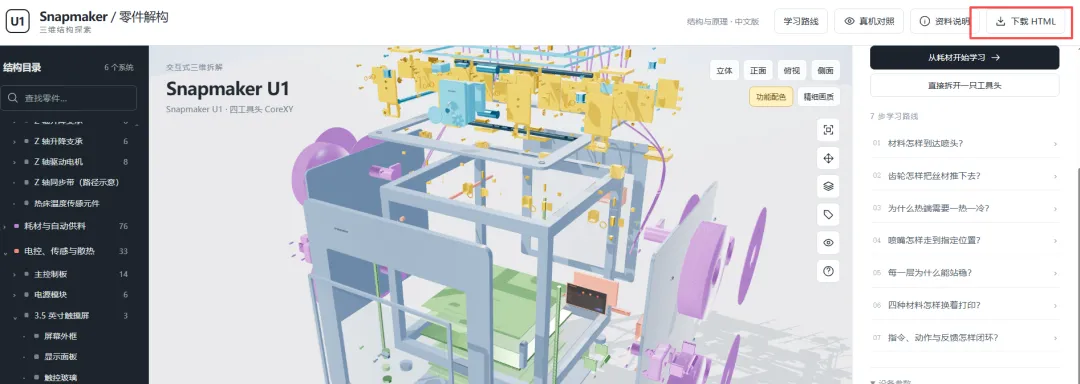

打开之后是三栏。

左边是零件目录，中间是三维视窗，右边是选中零件的详情。

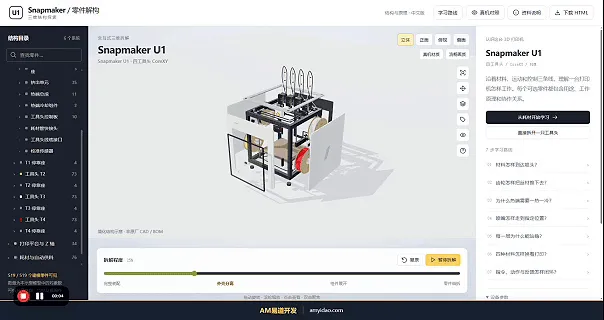

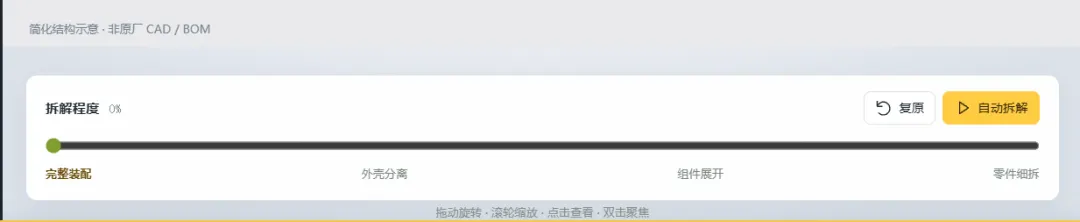

真正把整台机器打开的，是屏幕底部那条拆解滑杆。

手指从0推到100%，机器分四步散开。

先是完整装配，接着外壳脱离机身，然后各个组件展开，最后连螺钉、齿轮和轴承都分开摊在空中。

也可以点一下自动拆解，让它把这段过程自动演一遍，挺解压的。

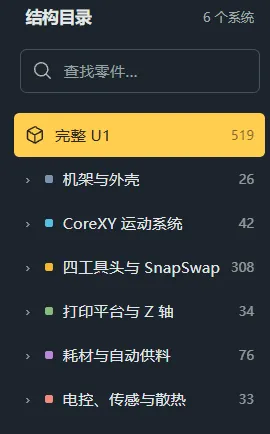

整台机器在模型里被分成六个系统：

机架与外壳、CoreXY运动系统、四工具头与SnapSwap、打印平台与Z轴、耗材与自动供料，以及电控、传感与散热。

零件的分布并不平均，光是四工具头与SnapSwap这一块就占了308个，其余五个系统加起来才211个。

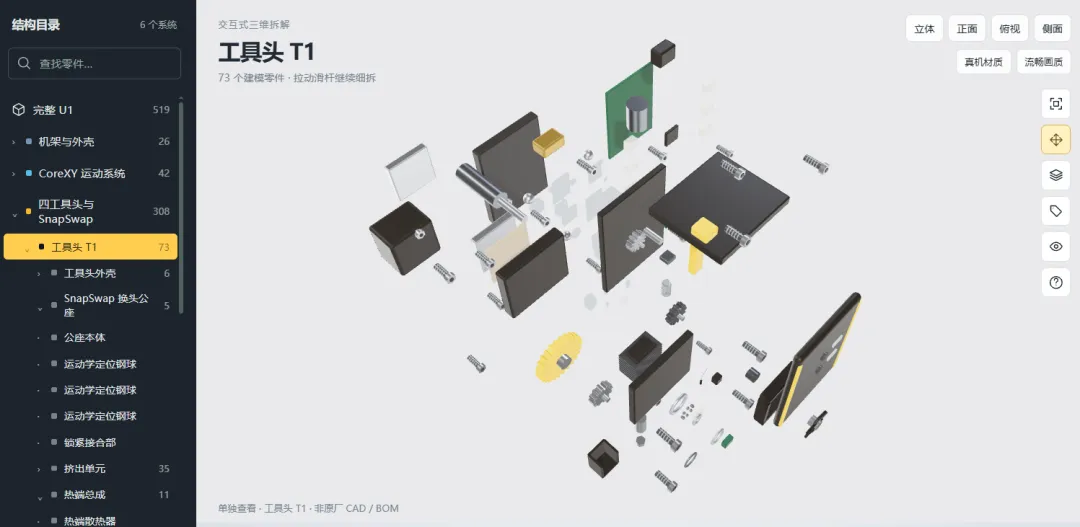

拆到最细的一层，热端里的陶瓷加热器、热敏电阻、隔热喉管、散热器和0.4mm不锈钢喷嘴会各自分开；

挤出单元里能看到电机小齿轮、送料轮和那根压缩弹簧；

换头接口上，运动学定位钢球和机械锁紧件也是独立的零件。

页面能做什么

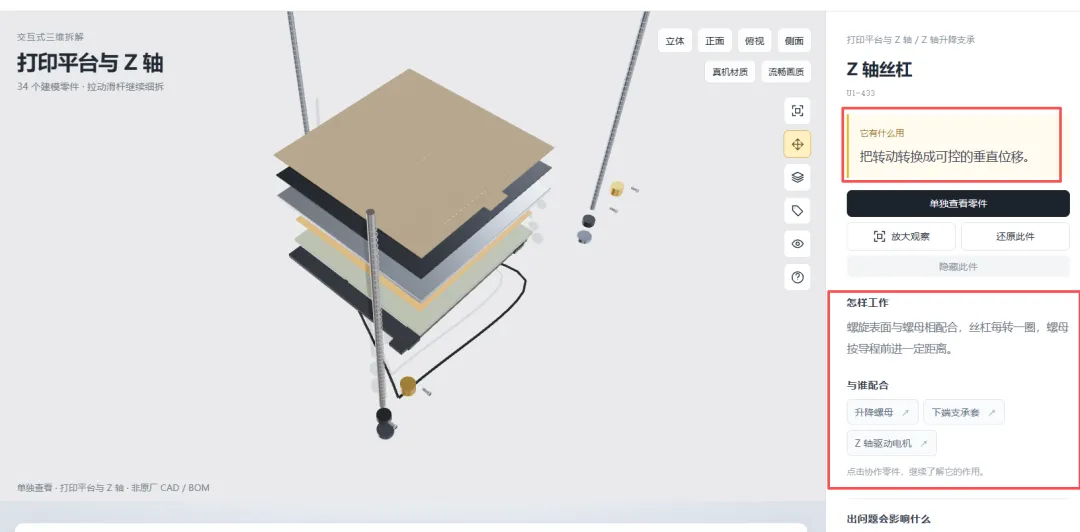

在视窗里点中任何一个零件，右侧面板都会给出三段文字。

这个零件是做什么用的，它靠什么原理工作，一旦出问题会牵连到哪里。

三段话下面还列着几个与它配合的零件，点进去就能顺着装配关系一路走，从喷嘴走到加热器，再走到工具头控制板。

这部分是整个页面里最费工夫的地方。

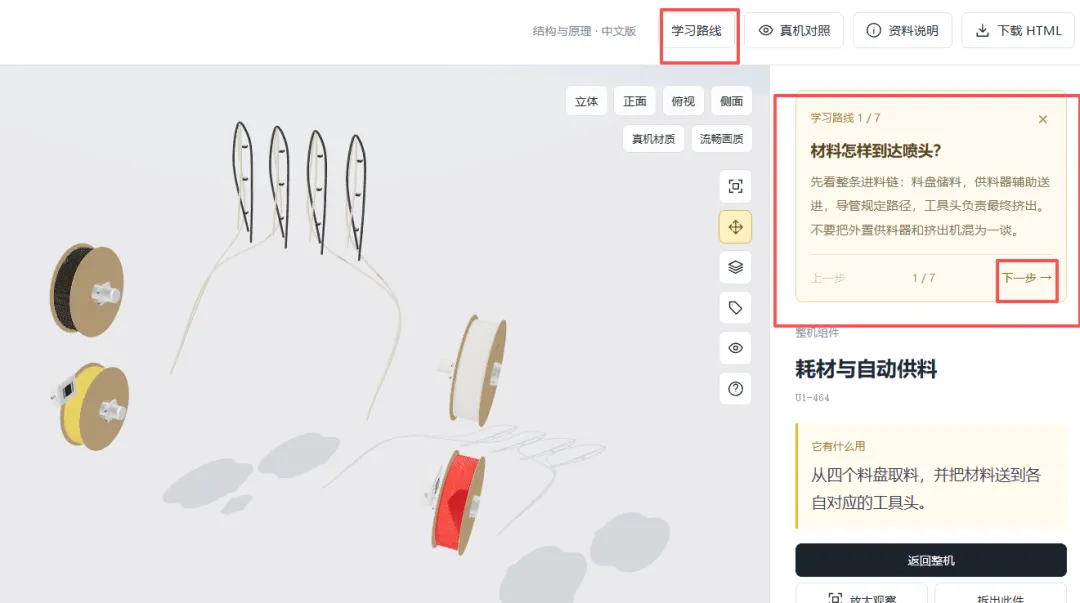

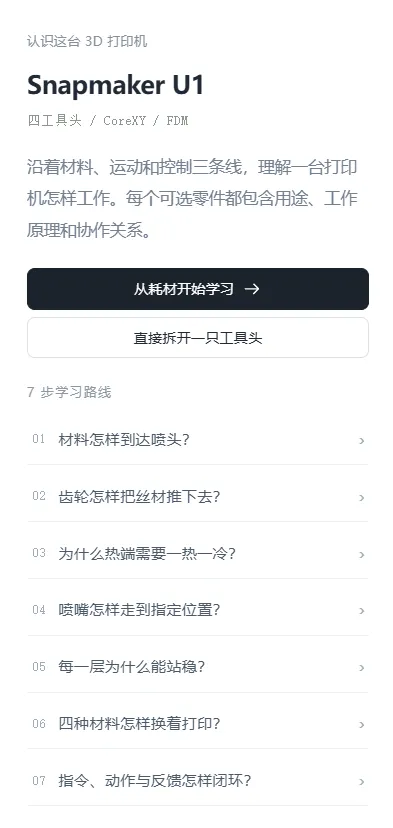

不知道从哪儿开始，右侧我们还准备了七步学习路线，从材料怎样到达喷头一直讲到指令、动作与反馈怎样闭环。

每点一步，视角、拆解程度和选中的零件都会自动走到对应位置，适合按顺序把人带过一遍。

其余的按钮各管一件事。

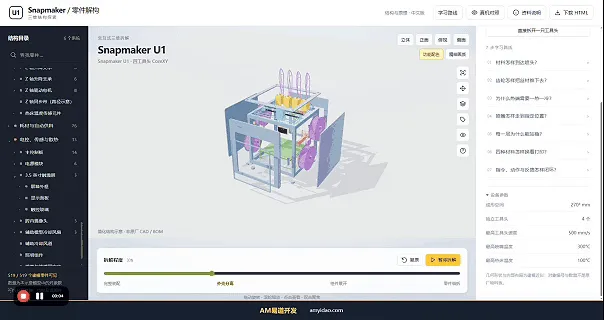

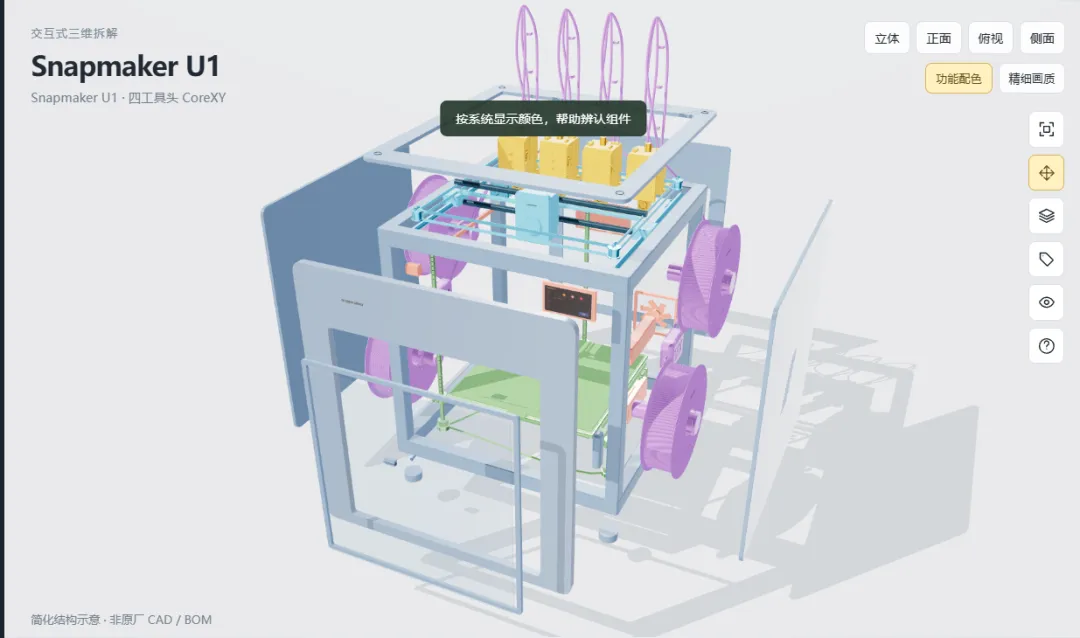

功能配色按钮可以按不同的系统显示配色；

拖拽拆件允许用鼠标抓住某个零件把它拉出来；

单独查看会把其他部分暂时收起，只留下当前组件；

打开名称标签，每个零件都会挂上自己的名字；

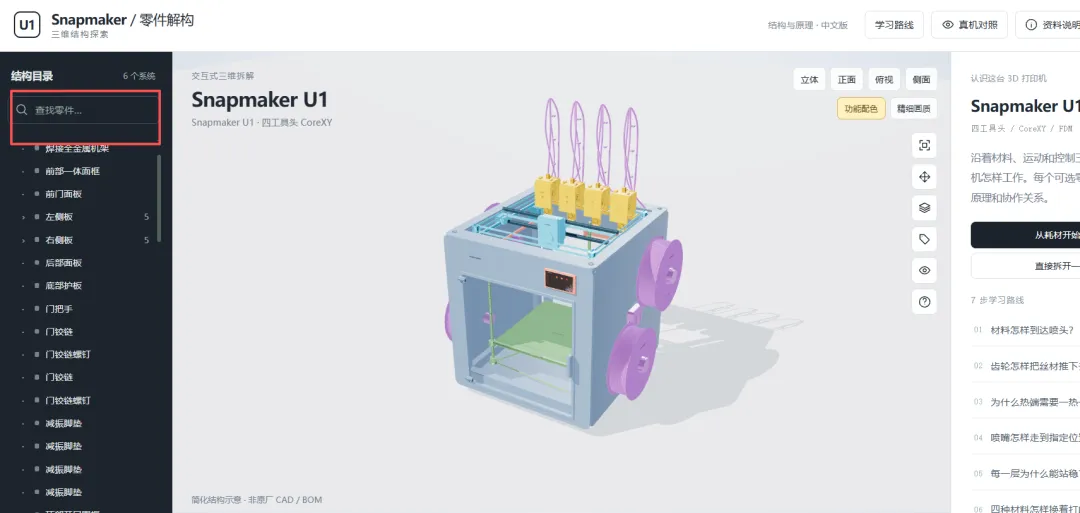

搜索框支持按名字直接定位。

视角给了立体、正面、俯视、侧面四个常用位置。

手机上同样能打开，单指旋转，双指缩放，浏览器支持WebGL2就行，但是我们没有针对移动端做单独的优化，所以不建议在手机上玩。

页面右上角有一个下载按钮，点下去保存的是一个完整的离线文件，三维引擎和整套模型都封在里面，之后不联网也能随时打开，免费开源给大家。

这大概率不是真的SnapmakerU1

我们只是根据设备的外观和公开资料让GPT6去制作的，所以底层内容不基于原厂CAD和BOM。

519个零件当中，大概只有158个的名称或功能能在官方规格页、工具头拆装指南、XY皮带路径指南和挤出齿轮更换指南里找到出处，页面给它们标的是部件或功能有官方资料。

剩下的都标着结构原理示意，包括轴承内部、电机内部、电路元件和大部分螺钉，它们的数量和型号都没有和原厂BOM核对过。

说白了，这个界面能简单回答这台机器大概是怎么工作的，有一定教育意义，但如果想通过这个界面学习然后应聘快造的设备工程师，显然还不现实。

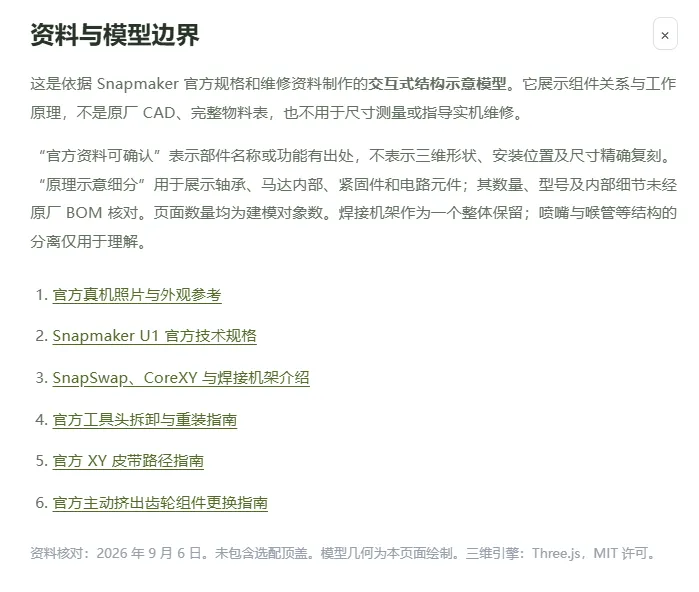

点击真机对照我们也做了说明。

延伸阅读：想给这款明星3D打印机找茬，结果出乎意料

这玩意到底有什么用？

诚如前面所说，我们认为它适合用来讲大致的结构和原理。

很多时候，厂家的产品内容堆满了各种参数，270³mm的成形空间、500mm/s、300°C，用户看完转身就忘。

但如果他自己把一只工具头从机器上拽出来，看到底下的停靠座、定位钢球和锁紧件，SnapSwap为什么能换头这件事就不用再解释太多。

还有就是GPT能够切实的降低成本。

过去做一套交互式三维爆炸演示，建模、前端和美术要分头干，周期按周计算。

现在AI很快就能拿出一个能用的版本。

做得准不准是另一回事，但这道门槛确实矮了一大截。

设备厂商还有更大发挥的空间。

AM易道这个页面只是照着公开照片和官方维修文档重建的，已经能到这个程度；

原厂手里有真实的CAD、完整的BOM和确切的装配顺序，把这些喂进去能做到什么程度，能玩的花样会很多。

目前我们展示的AI在这件事上产出的只是一套看上去对的结构关系，而不是尺寸可信的工程数据。

拿它做传播、做教学、做售前讲解没有问题，拿它去指导维修和备件采购，还得下细功夫。

欢迎来吐槽

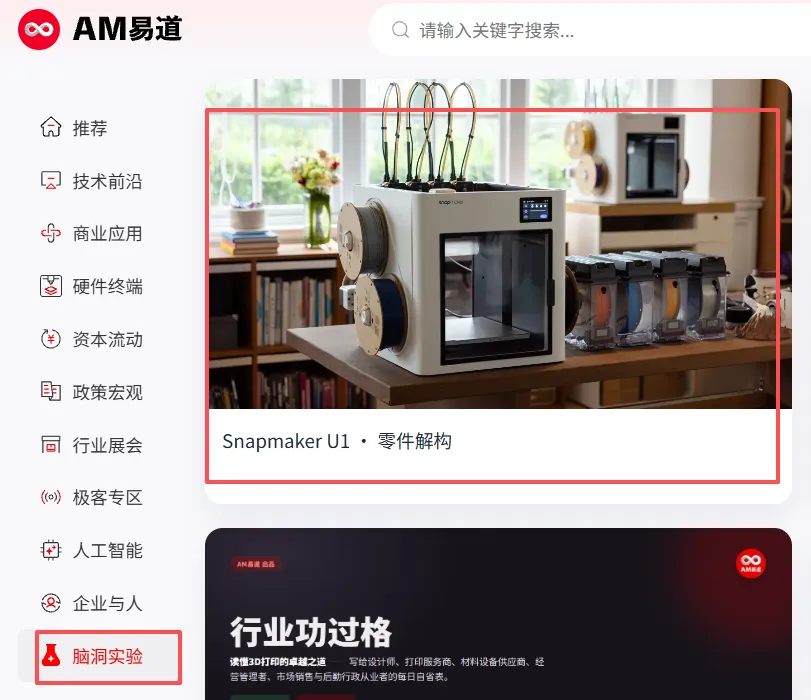

在线页面地址：

https://amyidao.com/h5/snapmaker-u1-amyd/index

我们特别想邀请两类人来评论区挑错：

一类是真正用过U1的用户读者，一类是Snapmaker自己的工程师读者。

哪个零件位置摆错了，哪处结构其实不长这样，哪一段原理干脆写反了，欢迎在评论区直接吐槽。
