半导体制造里，光学系统特别容易受污染。

激光光学器件、检测工具、测量系统，这些都很敏感。

一旦沾上颗粒，稳定性和精度就出问题。

传统上，工程师们得用保护装置、空气吹扫、抽气系统或者真空方案，有时候还组合着用。

虽然管用，但流程复杂，占地儿还大。

那怎么办呢？

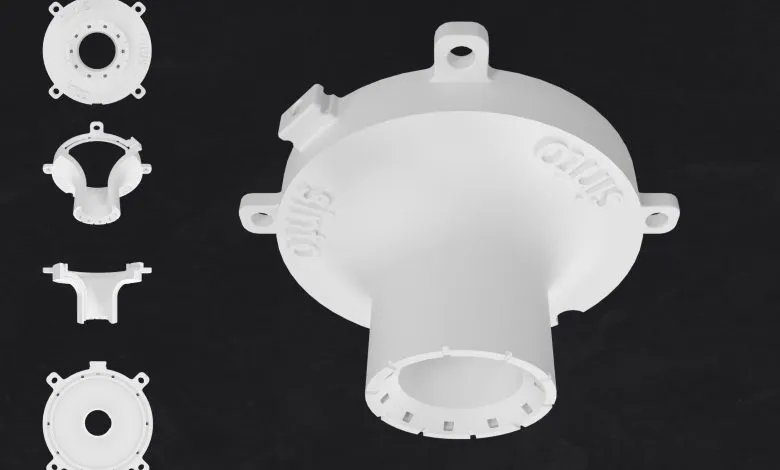

Sinto 先进陶瓷欧洲公司（前身是博世先进陶瓷）想了个办法，他们搞了一个3D打印的光学保护帽，直接把真空通道集成在帽子里。

你想想看，以前需要多个组件才能实现保护和抽真空，现在一个帽子全搞定。

就像他们说的：「不是用多个组件实现保护功能和真空导引，而是把两种功能集成到一个部件里。」

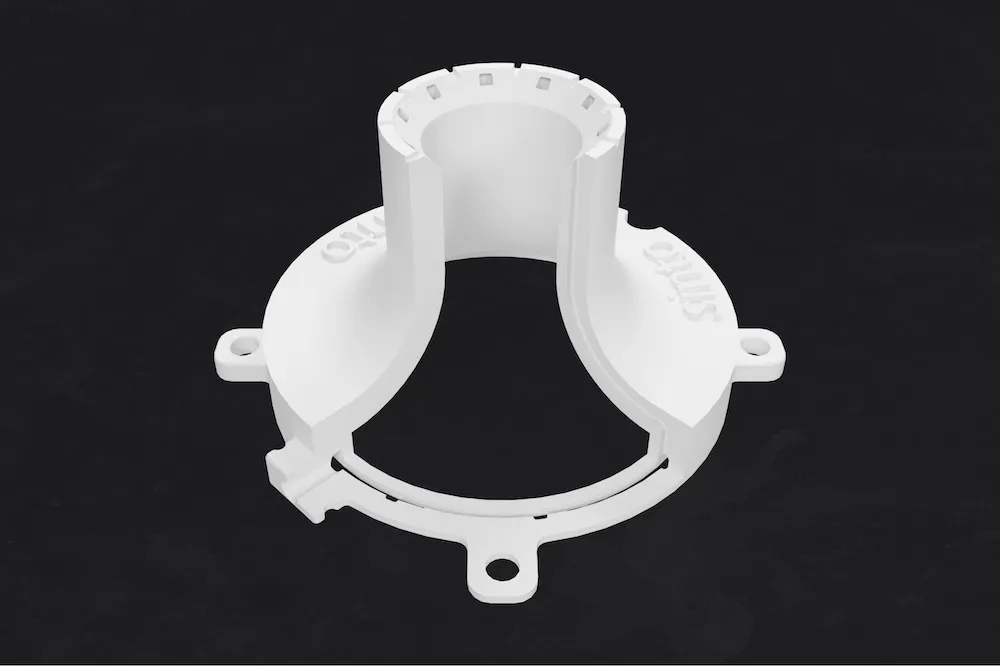

这个保护帽看着简单，但内部结构不简单。

里面有一系列集成通道，能产生定向真空，把颗粒吸走，不让它们靠近光学系统。

所以，这个帽子不是被动防御，而是主动出击。

Sinto 的人解释说：「它不仅仅保护光学器件免受外部影响，还主动帮助维持激光光学器件周围的清洁环境。」

而且，安装和固定功能也集成在帽子里，装起来很方便。

但材料怎么选？

这个帽子尺寸只有20x20x12毫米，这么小要集成通道，全靠3D打印的设计自由度。

他们用的是钇稳定氧化锆。

这种材料强度高、韧性好，耐化学腐蚀，稳定性强。

更重要的是，它耐磨。

你想想看，有些材料自己会磨损，产生颗粒，反而成了污染源。

但氧化锆这种技术陶瓷，耐磨性很好，不会自己掉渣。

这个案例展示了陶瓷光固化技术和氧化锆这种材料，在要求严苛的半导体制造里，怎么做出高性能的功能组件。

通过把真空通道直接集成到保护帽里，多个系统的功能合并成一个组件。

陶瓷3D打印还有一个好处，就是换设计很快。

想改通道布局，或者适配不同尺寸的光学系统，不用重开模具，直接改模型就行。

就像他们最后说的：「在半导体制造中，工艺稳定性、污染控制和安装空间是关键因素，这种方法给了设计工程师新的自由度。

这个光学保护帽不仅仅是一个保护组件，它展示了技术陶瓷和增材制造怎么结合，来协调功能、几何形状和材料性能，做出高度集成的组件。」
