最近看到橡树岭国家实验室（ORNL）发布的一项研究，让我们对陶瓷增材制造有了新的认识。

这项工作首次实现了氢气密封的增材制造接头。

关键其提到了一种分段式结合制造的方法，便于未来可以扩展BJ3D打印件的尺寸。

要知道，氢气可是出了名的爱钻缝隙。

从实验室到工厂车间的距离

陶瓷3D打印并不算新鲜事，SLA、粘结剂喷射(BJ)、直写成型(DIW)这些技术我们都很熟悉。

但问题在于，这些技术长期停留在小样品制作阶段，技术成熟度相对较低。

想要制造大型复杂陶瓷部件？传统的滑浆浇注和烧结工艺时间太长，又难以实现复杂几何结构。

延伸阅读：粘结剂喷射成型：3D打印的多样化未来

Dimensional Energy公司就遇到了这样的难题。

他们需要制造一个2kW输出功率的反向水煤气变换反应器(RWGS)，用于将二氧化碳和氢气转化为合成气。

这个反应器不仅尺寸要大，还必须能承受高温并保证氢气密封。

氢分子小到什么程度？它能穿透大多数材料的微孔结构。

技术核心：组合拳式的解决方案

ORNL团队采用的方案相当巧妙：

既然单个打印件有尺寸限制，那就先打印小块，再通过精心设计的接头连接成大型部件。

他们测试了五种不同的接头设计，最终确定了类似木工榫卯结构的最优方案。

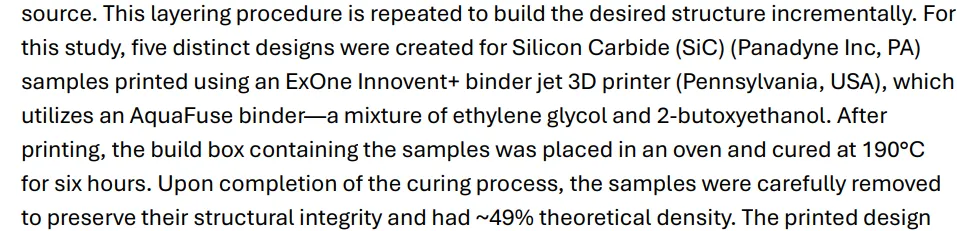

具体来说，他们使用ExOne Innovent+粘结剂喷射3D打印机制造碳化硅(SiC)组件。

打印材料是Panadyne公司的SiC粉末，粘结剂采用AquaFuse：

乙二醇和2-丁氧基乙醇的混合物。

打印过程中，粉末均匀铺在构建盒中用滚筒找平，然后根据CAD几何形状选择性地滴加粘结剂，用紫外光固化。

这个分层过程不断重复，逐步构建出所需结构。

打印完成后在190°C下固化6小时，此时密度约为理论密度的49%。

这个绿体毛坯强度还很低，需要小心处理以保持结构完整性。

关键在于多步骤后处理工艺。

从事BJ3D打印的朋友可以重点关注：

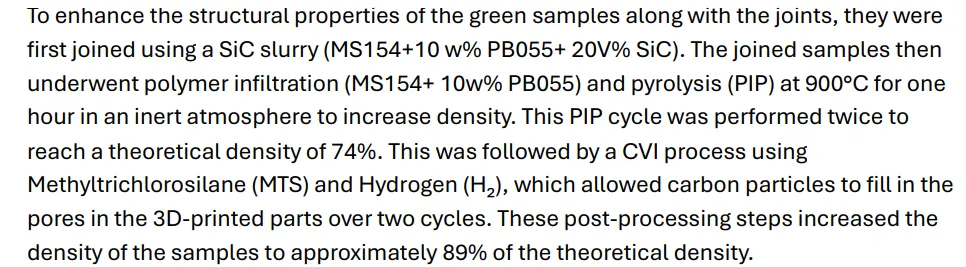

首先用含有SiC的浆料(MS154+10wt%PB055+20vol%SiC)将各个部件连接起来。

然后进行聚合物浸渗和热解(PIP)处理，使用MS154+10wt%PB055聚合物体系，在900°C惰性气氛下热解1小时。

这个PIP循环重复两次，密度从49%提升到74%。

接下来是化学气相渗透(CVI)工艺，使用甲基三氯硅烷(MTS)和氢气作为前驱体，让碳颗粒填充3D打印部件的孔隙。

经过两个CVI循环后，最终密度达到理论密度的89%。

性能表现超出预期

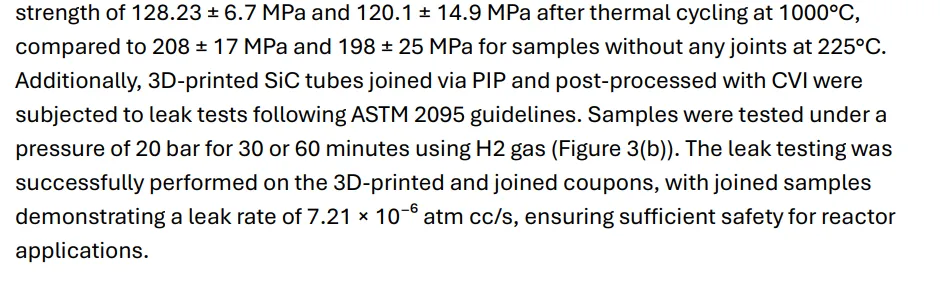

数据说话最有说服力。经过完整后处理的样品，在225°C下抗弯强度达到128.23±6.7 MPa，即使在1000°C热循环后仍保持120.1±14.9 MPa。

相比之下，无接头样品的抗弯强度为208±17 MPa(225°C)和198±25 MPa(1000°C热循环后)。

接头样品达到了无接头样品68%的机械性能，而热性能保持不变。

更重要的是气密性测试。

按照ASTM 2095标准，在20 bar氢气压力下测试30-60分钟，泄漏率仅为7.21×10⁻⁶ atm cc/s。

这个数字对于反应器应用来说完全满足安全要求。

设计细节的考量

AM易道认为，这项技术的成功不仅在于后处理工艺，接头设计本身也很关键。

团队通过经验测试和CT分析来理解孔隙率和失效模式，最终确定了接触表面积最大、机械和热性能最优的接头几何结构。

从CFD仿真结果看，反应器内部还采用了梯度螺距设计的挡板单元，这种复杂几何结构正是增材制造的优势所在。

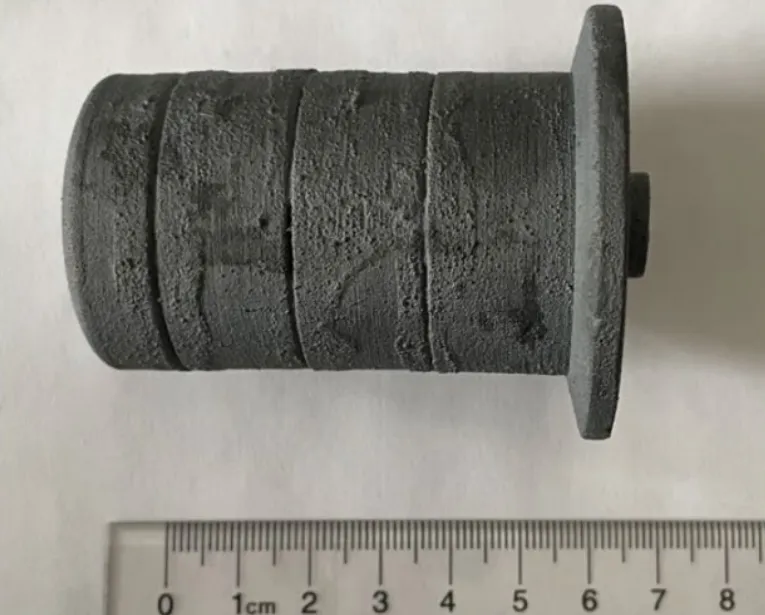

他们先制作了1:5比例的原型反应器进行验证，包含三个接头(外部和内部组件)，以了解打印适性和潜在应力问题。

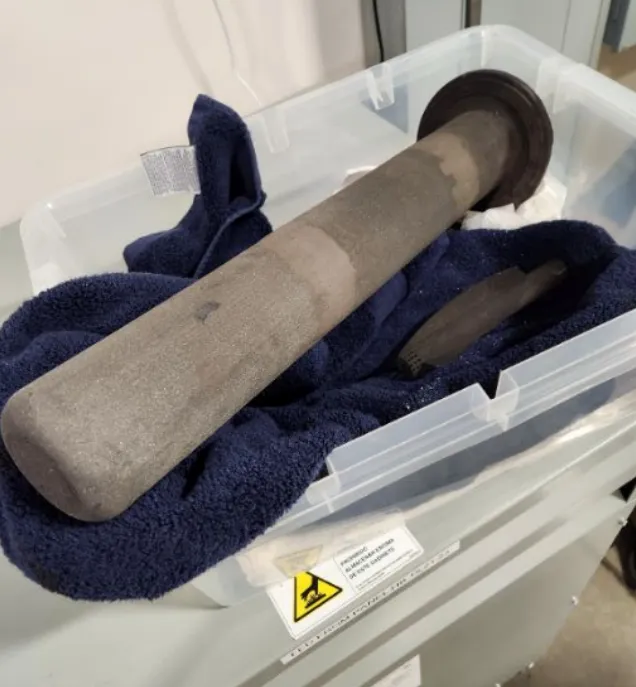

最终的放大版反应器壳体分为三段打印，内部排气管也分三段单独打印。

如前文所述，打印段随后被连接、聚合物浸渗和热解处理。

不过这个反应器结构还未进行最终的CVI致密化处理和合成气生产测试。

商业化前景

此案例的突破意义不仅在于技术本身，更在于为陶瓷3D打印的工业化应用打开了新的可能。

化学反应器、航空航天部件、汽车工业的高温组件，这些领域对大尺寸、高性能陶瓷部件的需求正在快速增长。

而且粘结剂喷射本身就是相对经济的3D打印工艺，材料利用率高，设备投入相对较小。

过去解决BJ的大尺寸问题往往得用更大的设备，而本文的分段式制造竟然通过了气密测试。

这不仅给BJ陶瓷打印注入了一剂强心针，更让BJ打印（可能未来不限于陶瓷材料）尺寸可以尝试无限扩展。

尺寸规模化和产量规模化同样重要。
