高填充聚合物让3D打印设备直接躺平？四大挑战揭秘

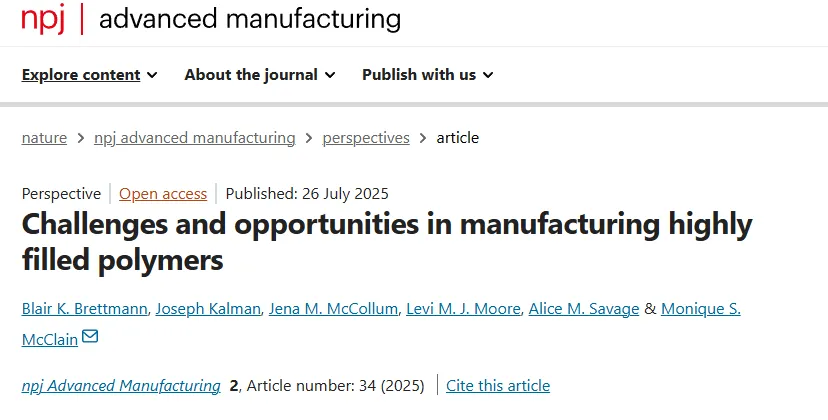

周末闲暇时光，AM易道翻阅到一篇刚刚发表在Nature子刊《npj Advanced Manufacturing》上的研究论文。

这篇由来自佐治亚理工学院、普渡大学等多所知名院校联合发表的文章，剖析了高填充聚合物制造中的核心难题。

值得注意的是，研究涵盖了当前主流的多种3D打印工艺技术。

从材料挤出（Ex）工艺如注塑成型、压缩成型到无模具约束的成型技术如熔融沉积成型（FFF）、直接墨水书写（DIW）和喷墨打印（IJ），再到粉末床工艺如粘结剂喷射打印（BJP）、光固化成型（VPP）以及选择性激光烧结（SLS）。

每种工艺在处理高填充聚合物时都面临着独特的挑战，但问题的本质却很相似。

说实话，看完这篇论文后，AM易道对3D打印材料和工艺又有了新的认识。

什么是高填充聚合物？为什么它们如此重要

当我们谈论高填充聚合物时，指的是那些粒子或短纤维含量超过50体积百分比的材料。

比如在面团里加入大量的葡萄干，葡萄干少的时候，面团还是面团的感觉；当葡萄干占据一半以上的空间时候，这个材料的性状很难再简单以面团来看，这就是高填充聚合物的基本概念。

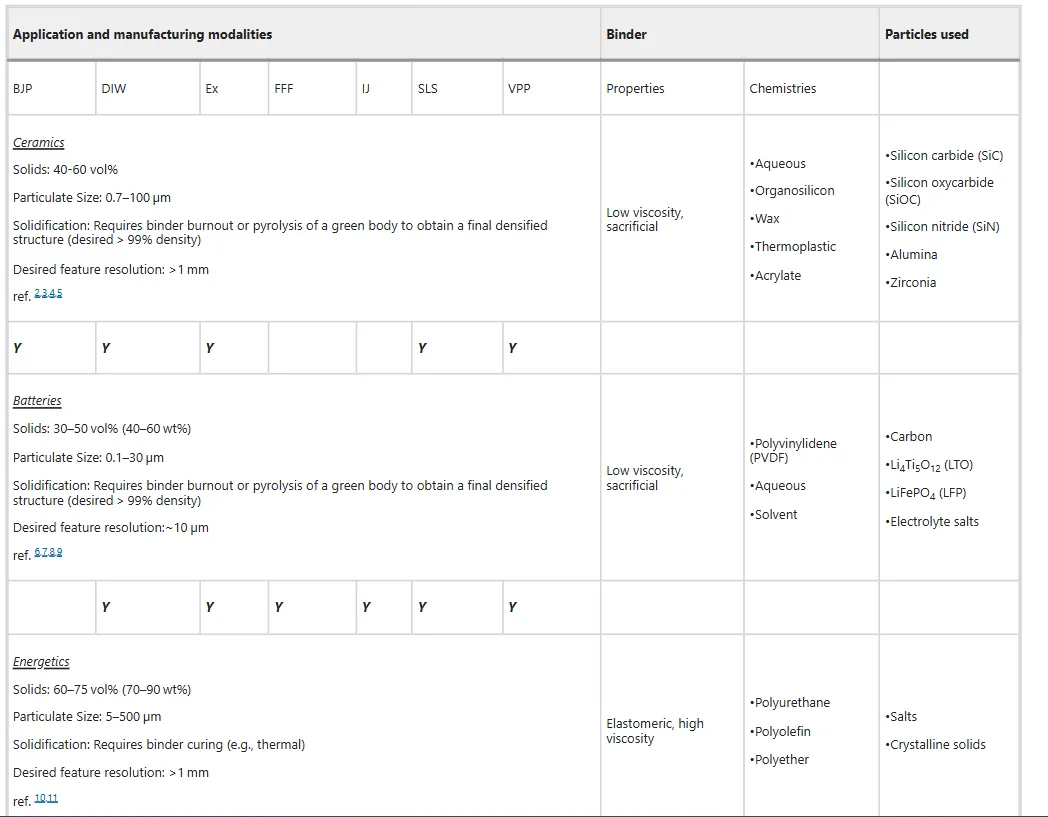

论文中的Table 1为我们展示了一个应用全景图。有兴趣的读者请查阅原文：https://doi.org/10.1038/s44334-025-00046-9

从陶瓷制造的40-60体积百分比固体含量，到混凝土应用的惊人65-70体积百分比，每种应用都有其独特的材料配方和工艺要求。

各类材料在现代制造业中扮演着举足轻重的角色。

从我们日常接触的陶瓷制品、电池组件，到航空航天领域的特种材料，再到个性化药物制剂，高填充聚合物无处不在。

四大挑战的内在关联

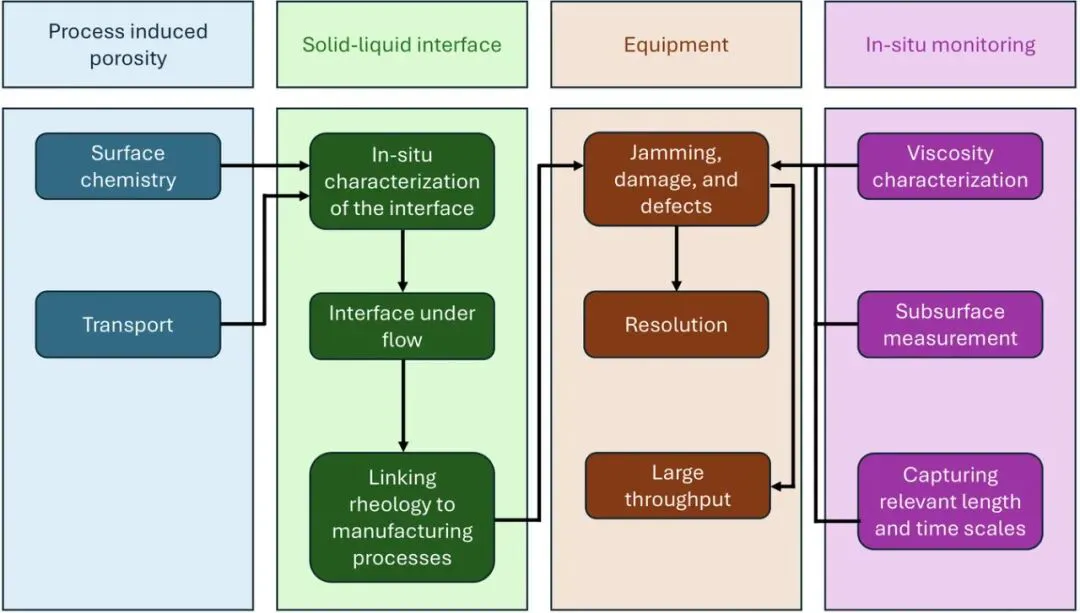

在深入每个具体挑战之前，我们先来看看图1展示的四大挑战相互依存关系图。

这张图揭示了一个重要事实：工艺诱导孔隙率、固液界面、设备限制和原位监测并非独立存在的问题，而是相互交织、相互影响的复杂系统。

表面化学问题会直接影响传输过程，进而导致孔隙形成。

同时，界面特性又会影响流动行为，而这些都需要通过先进的监测技术来实时掌控。

挑战一：工艺诱导孔隙率的神秘面纱

AM易道认为，理解工艺诱导孔隙率可能是解锁高填充聚合物3D打印的第一把钥匙。

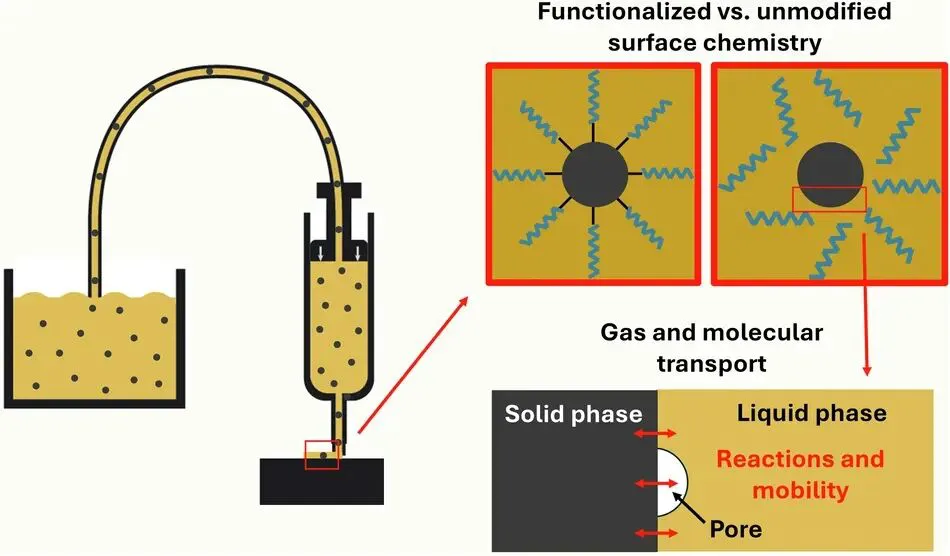

图2生动地展示了工艺诱导孔隙率的形成机制，包括固液表面化学问题和气体分子传输过程，这些都可能导致脱粘和孔隙形成等负面效应。

当粒子含量超过50%时，材料内部会产生大量的界面区域。这些界面就像是材料内部的小型战场，各种物理和化学过程在这里激烈交锋。

孔隙的形成机制比我们想象的复杂得多。表面化学不兼容会导致粘结剂和粒子相之间的润湿不良，进而产生空隙。

更有意思的是，某些金属或类金属粒子表面存在钝化层，其化学性质与原始基材料完全不同。

比如硼粒子表面的硼酸涂层会与聚合物官能团发生反应，这种反应的不可预测性为材料设计带来了额外的挑战。

#3D打印 工艺中的传输过程同样影响着孔隙形成。

在熔融沉积成型（FFF）和直接墨水书写（DIW）工艺中，如果喷嘴几何形状、工具路径选择不当，层间就会形成空隙。

分子层面上，挤出材料层间的粘合不充分被认为与界面附近分子迁移率下降有，—这在高固体含量情况下尤为明显。

挑战二：固液界面的动态世界

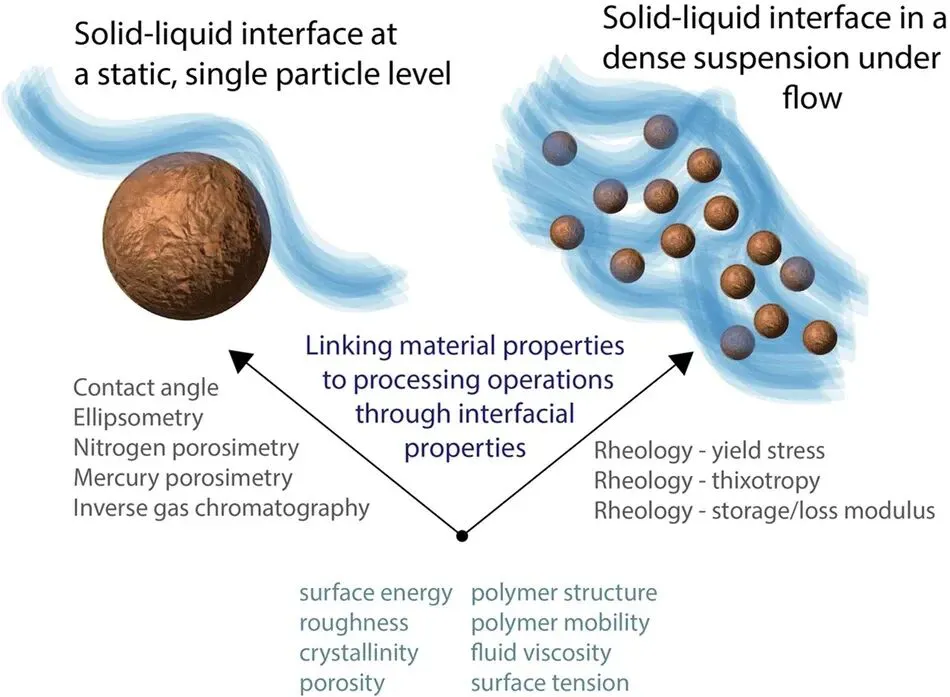

图3为我们揭示了影响流动状态下固液界面的关键因素。

从单一颗粒水平的固液界面到密集悬浮液中的界面，再到各种材料特性如接触角、粗糙度、结晶度等，这些因素都在动态地影响着最终的加工效果。

当我们深入探讨固液界面时，会发现这是一个充满变数的微观世界。

高填充聚合物具有大量的粒子-聚合物粘结剂界面。

界面表征的挑战在于，我们需要测量的不是单独的粒子或粘结剂特性，而是混合物中的原位界面特性。

Roth研究小组的工作揭示了一个发现：

当二氧化硅表面粗糙度从0.5纳米增加到11纳米时，邻近聚苯乙烯的局部玻璃化转变温度提高了10K。

这种局部性质的变化可能在高固体含量复合材料中产生显著的行为差异。

#材料界面工程 的复杂性还体现在流动过程中。

将界面性质与流变学关联是一项挑战性任务，特别是对于高载荷系统，其流变学本身就因剪切历史、壁滑、边缘断裂、剪切局域化和约束效应等多种因素而变得复杂且难以理解。

挑战三：设备极限的突破之路

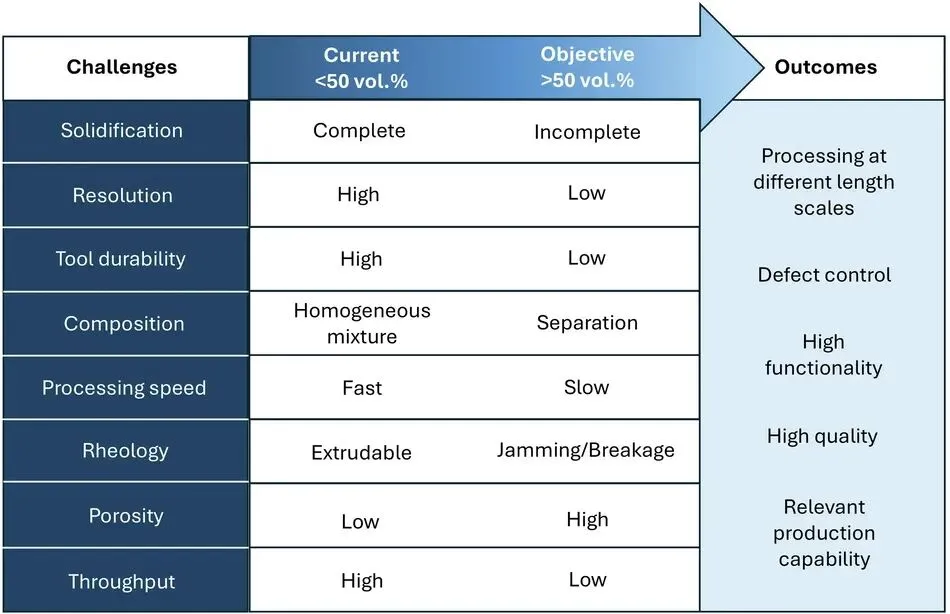

图4清晰地总结了成功处理高填充聚合物必须考虑的一般设备因素。

从固化完整性、分辨率、工具耐久性到成分均匀性，每一个环节都面临着当前技术水平的挑战。

特别是在处理速度、流变学和吞吐量等关键性能指标上，需要在多个目标之间找到平衡点。

处理高填充聚合物时，标准设备往往力不从心。高粒子载荷带来的高粘度是第一个拦路虎。

为了实现均匀的固液墨水，需要使用高速混合器，如共振声波混合器或行星离心混合器。

在螺杆挤出中，螺杆设计必须具备正确的压力分布，既要推动材料前进，又不能损坏填料或缠绕纤维填料。

磨损问题同样不容忽视。碳纤维填充聚合物的挤出需要硬化钢喷嘴和定期维护。

在后处理制造步骤中，如机械加工，众所周知需要专门的工具来加工碳纤维增强复合材料，如金刚石涂层工具。

挑战四：原位监测的智慧之眼

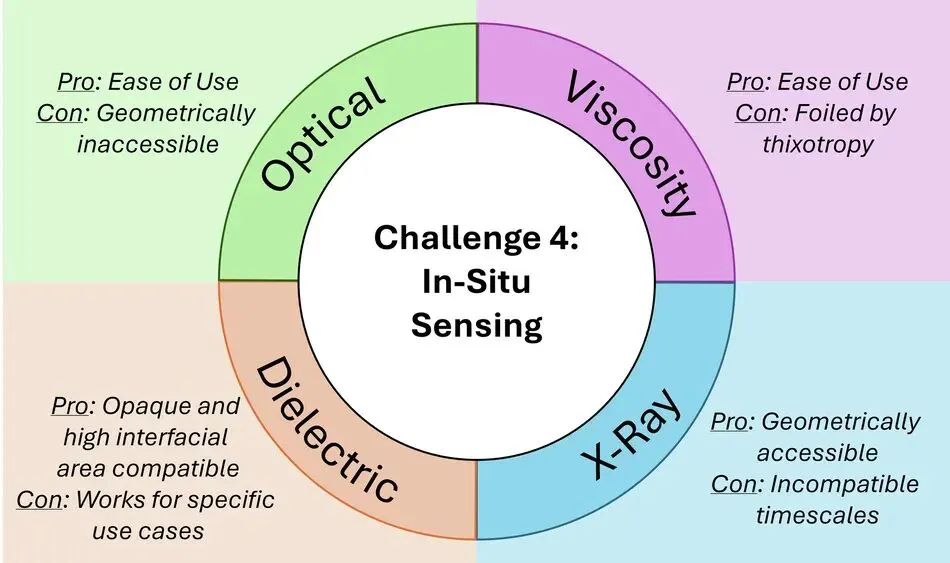

图5则展示了可用于高填充聚合物质量测量和控制的常见测量技术全景。

这张图有意思的地方在于它将各种监测技术按照优缺点进行了分类：

光学技术虽然易于使用但受限于几何可达性，X射线技术具有几何可达性优势但面临易用性挑战，粘度表征在相关性方面表现出色但同样存在易用性问题，而介电技术则在不透明材料兼容性方面具有独特优势。

随着聚合物中填料含量的增加，传统测量技术往往变得不够用，需要开发针对这些复杂系统定制的先进传感器和方法。

成功处理高填充聚合物的一个关键方面是能够进行原位监测和测量，确保工艺的质量、可靠性和效率。

四种类型的检测方法的优缺点分析在原文中都有很清晰的介绍。

突破挑战后的美好前景

如果这些技术挑战得到解决，新的高填充材料将为我们打开全新的大门。

比如具有梯度特性的复杂陶瓷部件用于航空航天，高能量密度的定制化电池组件为电动汽车提供更长续航，个性化的药物制剂根据患者基因构成精确调配。

AM易道认为这篇论文为我们描绘了清晰的发展路线图：要真正掌握高填充聚合物的3D打印技术，需要在材料科学、工艺工程、设备创新和智能监测等多个维度同时发力。
