从原型到合格生产仅一步之遥:新加坡600套3D打印陶瓷销钉获CVD全认证,终结海外采购依赖
总部在新加坡的增材制造专业公司Creatz3D,最近向一家全球领先的半导体晶圆厂交付了600套3D打印氧化铝升降销,也称顶针。
这批零件不是样品,已经拿到在CVD(化学气相沉积)腔室里使用的全面生产认证,可以直接进入产线。
每个部件由一个直径约6.5毫米、高约40毫米的销钉,加上一个直径约20毫米、高约4毫米的底座组成。
从打印、脱脂、烧结到后处理,完整生产周期耗时六周;这里说的是全流程,并非只计算打印时间。
600套产品在数周内完成交付,而不是拖上数月。

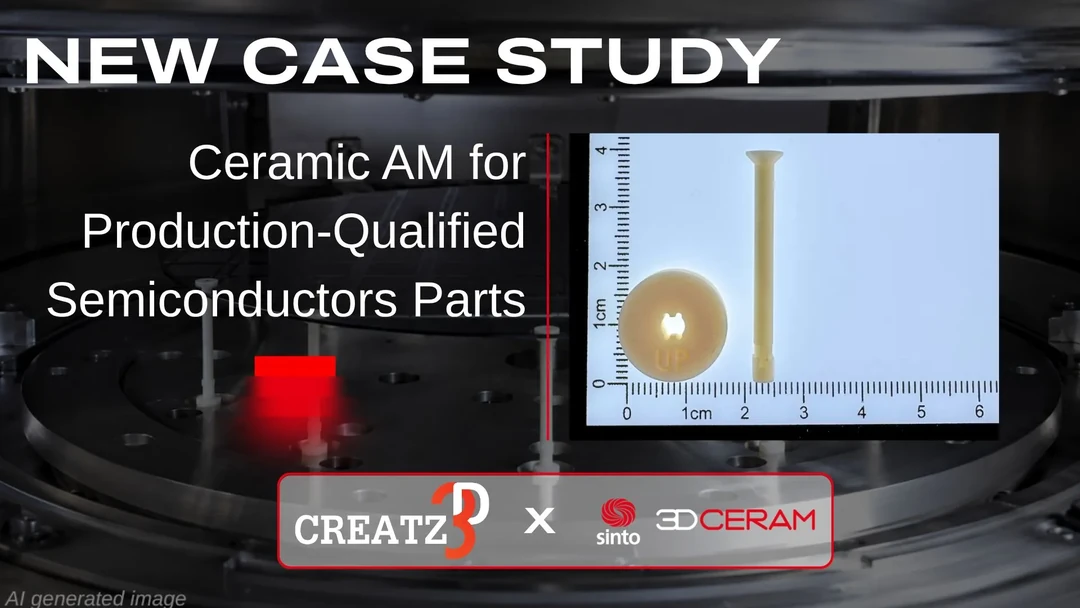

图1 交付的3D打印氧化铝升降销
这些年不少陶瓷3D打印新闻停在样品和展件上,这次600套已经进入产线。
这个速度放在陶瓷增材制造里值得多说两句。
升降销在CVD、PVD(物理气相沉积)和ALD(原子层沉积)工艺腔室里,负责支撑并精确定位硅晶圆。
这些环节通常伴随高温、等离子体和真空环境,因此销钉必须具备极好的尺寸稳定性、耐磨性,并把颗粒产生压到极低。
选择氧化铝(Al₂O₃)作为材料,是因为它机械强度高、断裂韧性好,同时耐磨且电绝缘。
通过陶瓷增材制造,Creatz3D在本地完成定制化生产,尺寸公差控制得很严,做完后直接送进晶圆厂的认证流程。
两家公司列出的优势可以归为四点。
本地生产带来供应链韧性,减少海外依赖,也让晶圆厂的合格生产没有中断。
交付周期短,从设计到合格生产只要数周,供应交付周期随之缩短。
对于复杂件,总成本更划算。
可重复性有保证,已经交付的600套经验证部件就是证明。
这四点是并列的;让交付真正跑起来的,还有设备架构。
3DCERAM SINTO是一家有25年技术陶瓷增材制造经验的设备商,Creatz3D用的就是它的陶瓷增材制造技术。
这家公司把这次成果部分归功于自家的顶投影(自上而下)立体光刻架构,并拿它跟传统的底投影(自下而上)SLA做了对比。
底投影系统在成型时会对部件产生一股拉力,做大型或重型部件时很受限,复杂内部几何形状的稳定性也差一些。
顶投影方法则没有剥离力,工艺稳定性更高。
按3DCERAM SINTO的说法,这种工艺能做出大型且致密的部件,不需要打印支撑,还能自由创建复杂的内部几何形状。
可重复性和可靠性都更好,烧结后的材料性能也很均匀。
这家公司的设备如今由人工智能驱动。
这次项目的根子在2016年就已埋下,当时3DCERAM和Creatz3D开始在新加坡合作生产陶瓷增材制造部件。
Creatz3D一直支持工业客户生产功能性技术陶瓷组件,尤其擅长半导体行业。
在这个行业里,先进陶瓷经常被用在蚀刻和CVD环境等高要求的设备应用中。
正因为有这些底子,他们才有能力跟晶圆厂一起,开发和制造半导体设备的关键陶瓷组件。
近十年来,3DCERAM SINTO一直在做一件事,就是把顶投影SLA设备和区域合作伙伴配对,力求在靠近最终用户的地方生产和认证陶瓷部件。
这其实是在补陶瓷增材制造的一个关键缺口,即如何从原型件过渡到半导体这种高要求行业可以依赖的、可重复生产的合格件。
这么干的也不止他们一家,设备商Lithoz也采用了类似的合作伙伴模式,叫Ceramic 3D Factory。
他们联合了一批合同制造商,用自家的设备给OEM厂商生产部件,其中就有氮化铝冷却板这类半导体组件。
按照Lithoz自己的说法,陶瓷材料收入增长了40%,背后是该网络内不断增长的生产量。

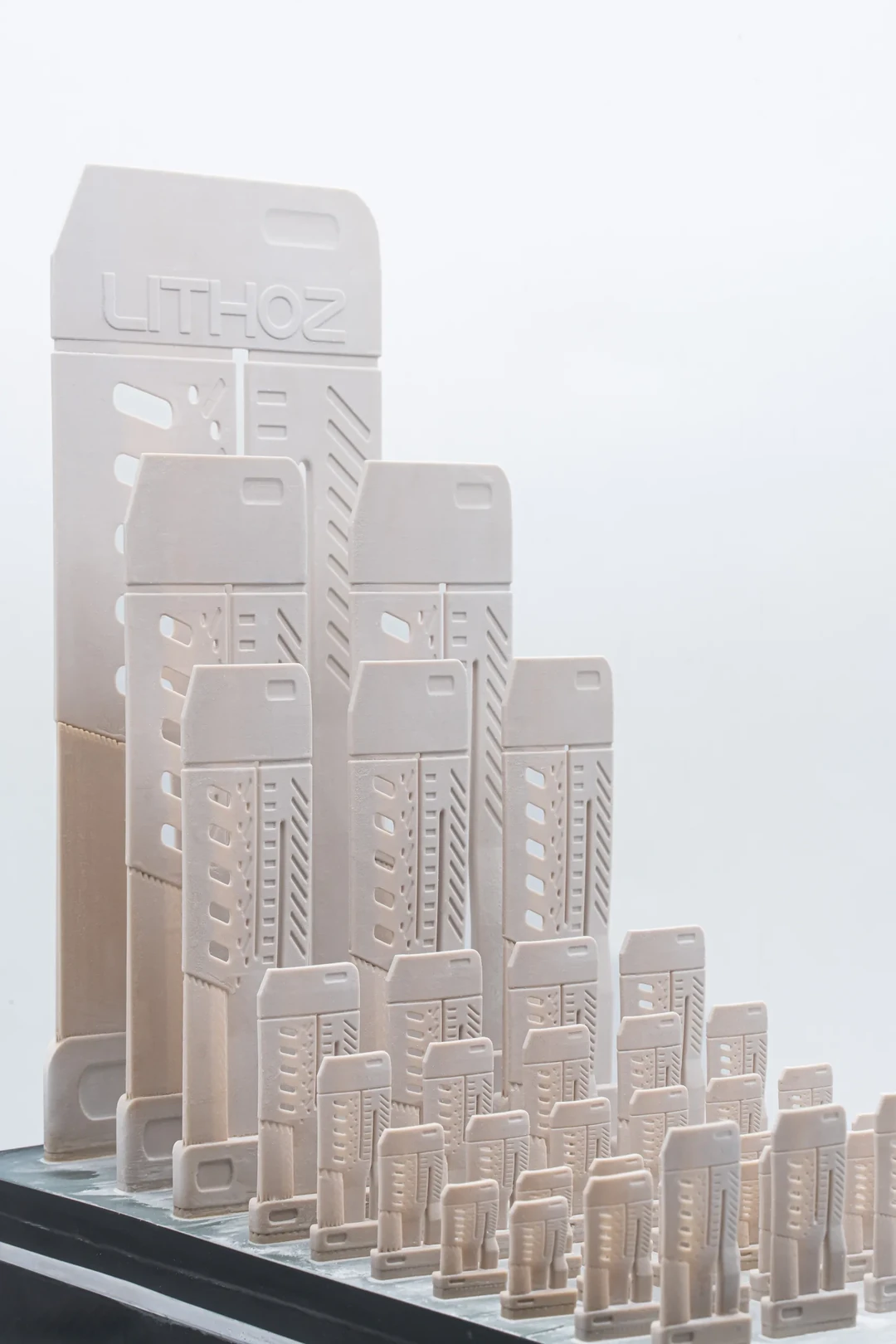

图2 陶瓷增材制造在半导体领域的应用示例
材料端也在推进,Sinto Advanced Ceramics把氮化铝和氮化硅加进了3D打印产品组合。
这家公司指出,氮化铝兼具电绝缘性与高导热性,适合半导体制造。
但它不是材料一能打印就马上提供,而是对每种材料在打印、脱脂、烧结和质量保证各环节逐一认证。
从原型到量产,中间卡住的往往是认证;制造业里,从能做出来到能稳定地做出来,中间隔着的往往不是设备,而是认证。
在半导体领域,认证依然是陶瓷增材制造要面对的主要障碍。
但一次性能交付600套全部通过认证的部件,本身就说明这门技术已经具备跨过这道坎的能力。
