Phase3D发布新一代Fringe Inspection硬件,专为LPBF设备OEM集成而造

Phase3D推出了新一代Fringe Inspection平台。
该平台采用专为集成到激光粉末床熔融(LPBF)3D打印机而设计的专用硬件。
这家总部位于芝加哥的增材制造检测技术开发商表示,新硬件历经数年开发,以专为LPBF检测设计的定制架构,取代了此前对现成组件的依赖。


重新设计的方向很明确,即简化原始设备制造商(OEM)集成,同时支持批量生产,以及在多台设备和多个工厂的部署。
新设计面向两类用户:一类是希望把检测功能集成到自己平台中的OEM厂商,另一类是想在更多设备和生产工厂里扩展同一种测量能力的制造商。

Phase3D创始人兼首席执行官尼尔·奥多德(Niall O'Dowd)博士表示:「这是多年来专注于增材制造未来发展方向的研发成果。」
「我们构建了一款专门面向LPBF的产品,其计算和连接能力从一开始就支持OEM集成。」
「我们希望制造商知道,Phase3D已准备好与他们一起规模化发展。」

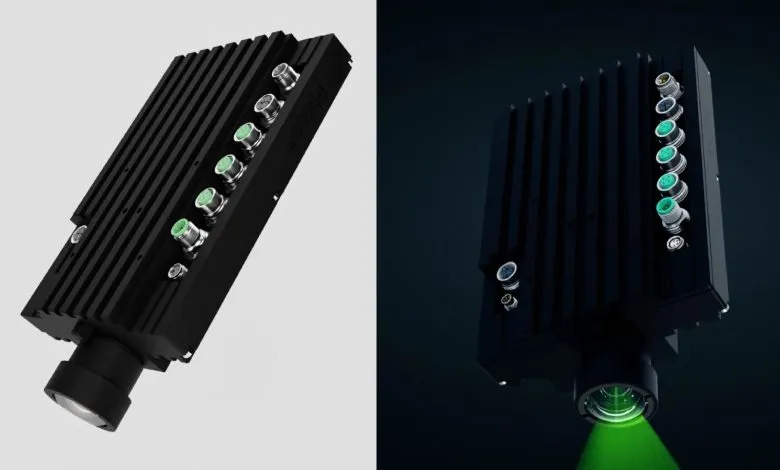

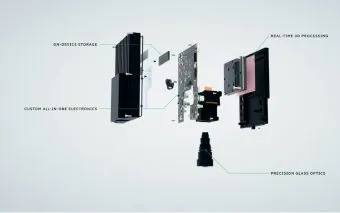

这次更新的是硬件架构,重新设计的Fringe Inspection系统把投影、计算和存储集成到单一单元。
核心是一个专为LPBF检测定制的投影仪。
围绕它,工业PC(IPC)、图形处理单元(GPU)、内存和内部存储全集成在设备里,取代了此前架构中的独立商用组件。
这些组件被集成到设备中,是因为3D数据的处理可以直接在设备上完成。

外壳采用铝制结构,通过无源散热,投影、处理和存储组件都装在里面。
硬件提供多种连接选项,因此能够与不同的LPBF设备对接。
M12连接器负责相机数据、电源、本地和机器网络,以及输入输出。
触发条件配置完整:四个硬件触发通道可以接收5到24伏特的信号,也支持软件触发,还可以通过距离传感器和光传感器免手动触发。
不同机器的工作流程差别不小,这些能力可以适配不同的设备接口和检测工作流程。
目前尚未有机会亲手拆解这套硬件,但从配置上看,集成所需考虑的内容已基本覆盖。


Fringe Inspection采用结构光测量技术,在金属3D打印过程中捕捉构建表面的高度。
与传统成像技术记录粉末床视觉外观不同,该技术可为每一层生成定量的高度数据。
工程师可以利用这些测量结果检查粉末床变化,定位表面异常,追踪层间变化,并量化偏差幅度。
测量方法没有变,重新设计的硬件是为了让这项技术更容易整合到LPBF设备中,并在更大规模的生产设备群中实现一致性部署。

这次硬件重新设计发生在Phase3D于2026年6月完成290万美元融资之后。
当时该公司概述了扩大Fringe Inspection制造规模,并从定制构建转向标准化生产的计划。
最新架构把组件整合到为OEM集成和可重复部署而开发的硬件中,推进了这一目标。

此外,Phase3D正在参与NASA的鉴定研究。
该研究涉及在EOS M300-4四激光金属3D打印机上检测超过50,000个层。
项目旨在确定原位高度测量能否在生产规模条件下,与打印后CT检测结果可靠关联。

在Formnext 2026展会之前,该公司邀请设备制造商和工业用户,就新平台的集成机会进行交流。
