SLM金属拓扑优化结构+5轴非平面算法打造全新桌面FDM3D打印机！零件性能已逼近各向同性

经常玩FDM的朋友大概经常被灾难性的各向异性，以及由此衍生的支撑结构困境所折磨。

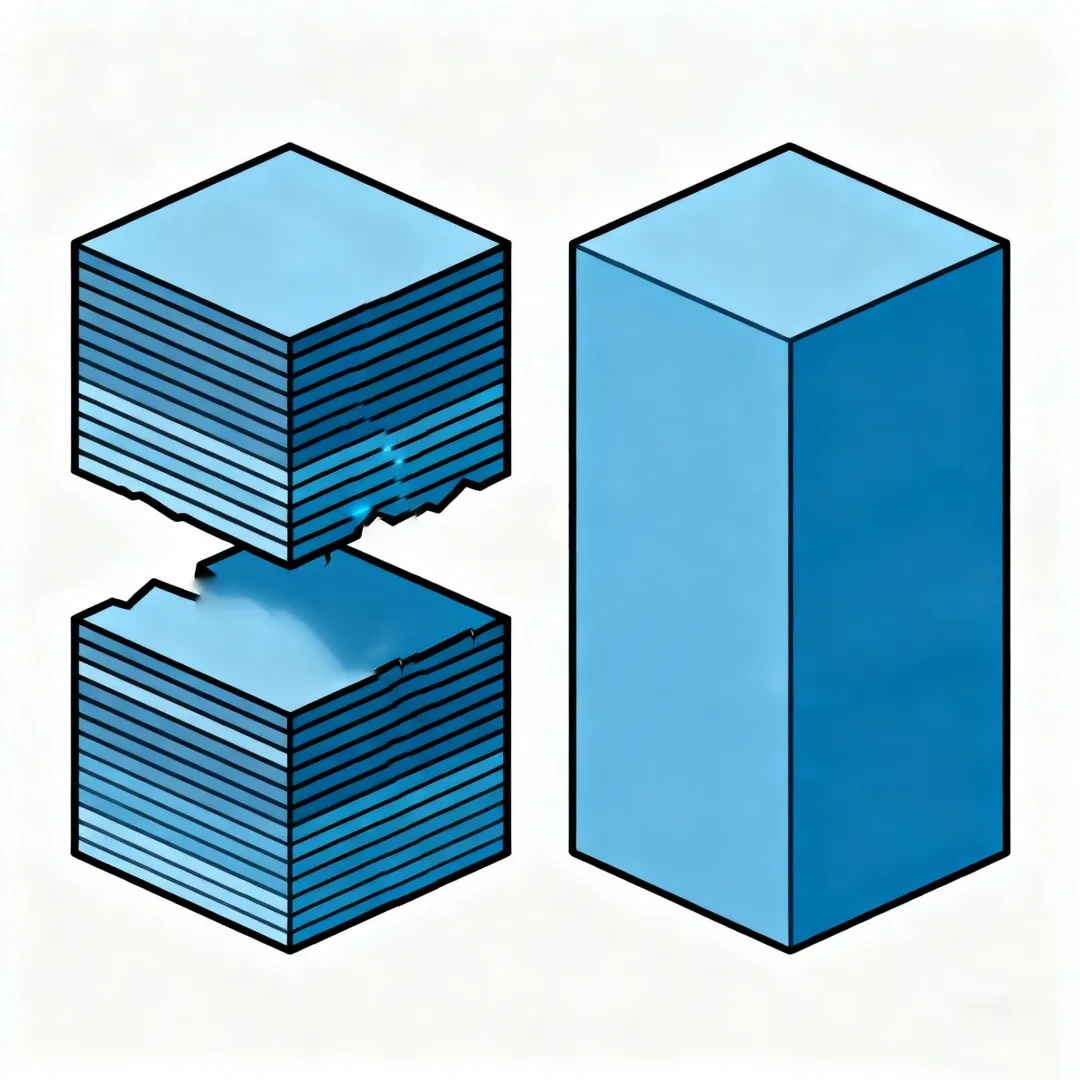

传统3轴FFF那套基于笛卡尔坐标系的逐层堆叠逻辑，决定了它打印出来的零件，层间键合强度远远弱于层内强度。

这导致零件在Z轴方向上一掰就脆，根本无法承受复杂的多向载荷。

为了解决悬垂问题，我们又不得不忍受耗时、耗材且严重影响表面质量的支撑结构。

这些问题，是FDM技术从原型制造走向工业级终端应用的巨大鸿沟。

过去我们分享过一些新的解决思路：

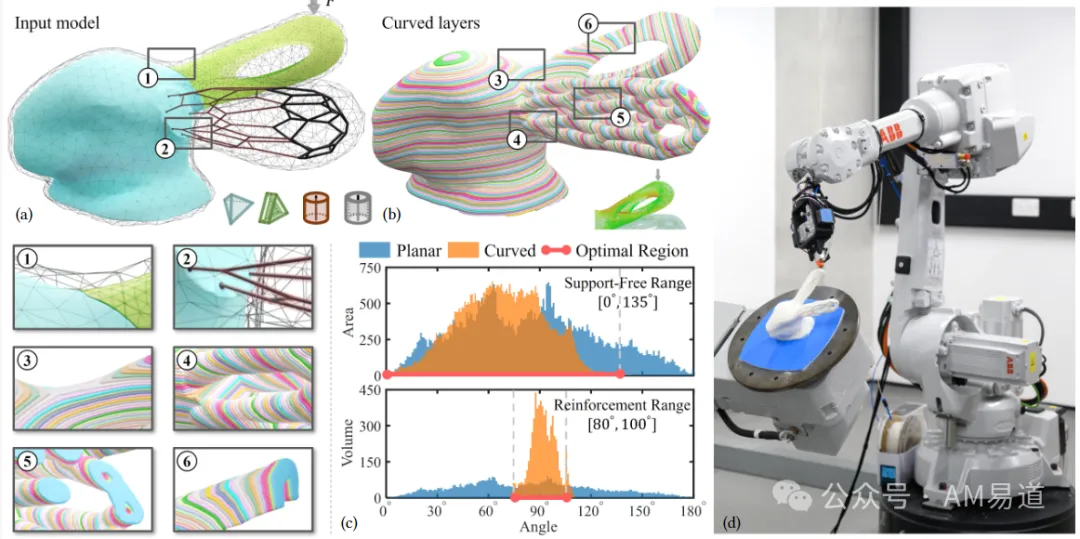

一文读懂多轴3D打印核心：开源非平面无支撑切片算法这个文章的相关团队应该算是这方面鼻祖了，未来AM易道还将对他们多轴打印更多精彩技术进行解读。

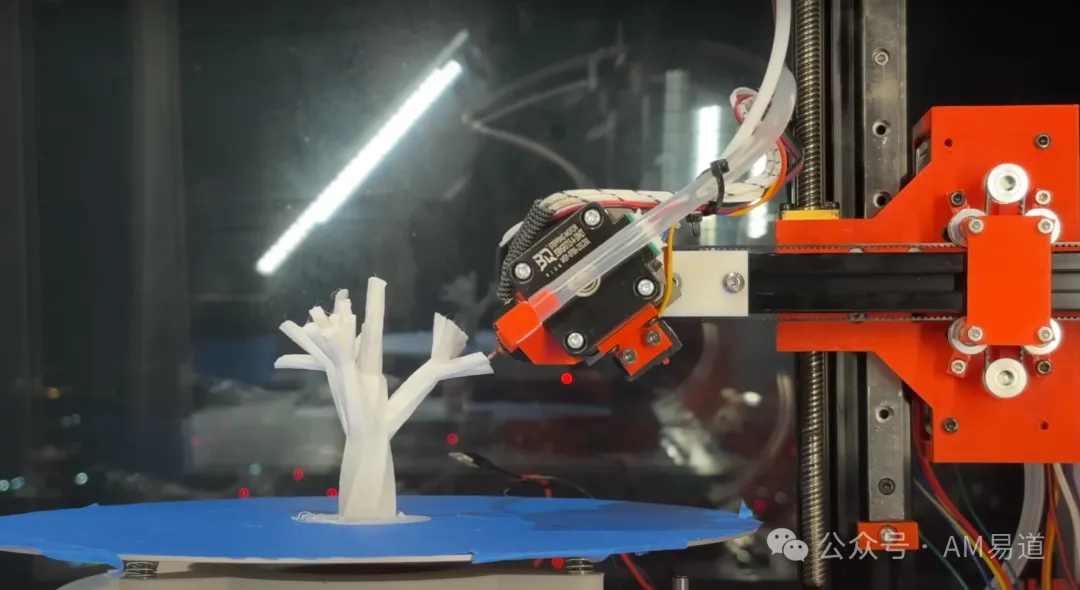

剑桥天才少年玩了个大的！全新4轴FDM3D打印设备图纸+代码全开源，打印悬垂角可达90度！那个剑桥天才少年用的就是相关的多轴算法。

今天，我们聊的新案例，是类似的又一次尝试和应用。

主角是两家英国公司：

硬件初创公司Generative Machine和软件开发商Ai build。

他们最近宣布加强合作，要把一套AI驱动的5轴桌面FDM系统推向市场。

Aibuild的联合创始人兼首席运营官Michail Desyllas表示他们的目标是将下一代硬件设计与智能软件自动化相结合，去解锁那些传统桌面系统根本无法实现的复杂几何形状和多向制造。

递归的硬件：一台用AI和金属打印制造的打印机

我们先得搞明白，为什么5轴FDM对硬件的要求如此苛刻。

当你的喷嘴和平台开始在五个自由度上同时运动时，任何微小的震动、形变或累积误差都会被无限放大。

传统桌面打印机那种用铝型材或钣金拼凑的框架，根本无法提供所需的动态刚性。

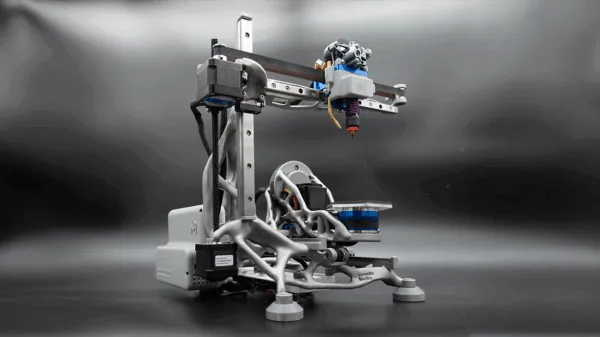

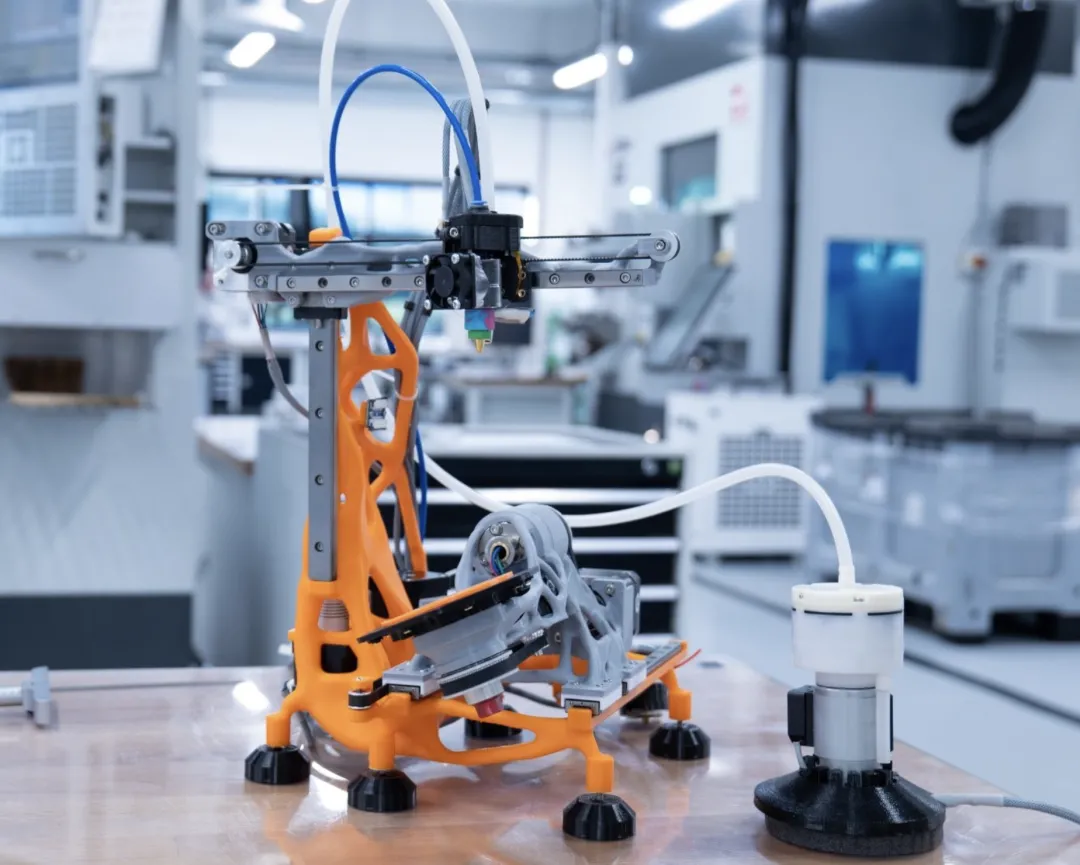

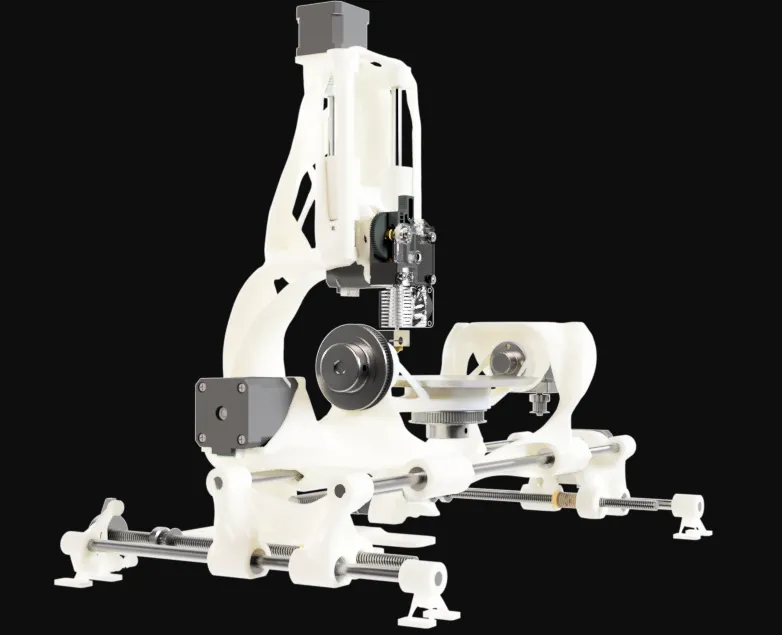

Generative Machine的破局思路，体现在他们的Gen5X平台上。

这家公司的核心哲学，是一种近乎递归的设计方法：

他们利用AI和Autodesk Fusion360的生成式设计（Generative Design）工具，来开发打印机自身的关键结构件。

他们输入材料属性、制造约束和性能要求，AI生成了多种设计方案。

最终，他们将原本需要多个子装配体的复杂结构，拓扑优化整合为了仅仅4个核心结构部件。

这种高度整合的设计，极大地提高了整个系统的刚性，同时减少了装配和校准的复杂性。

更关键的是这些部件的制造工艺。

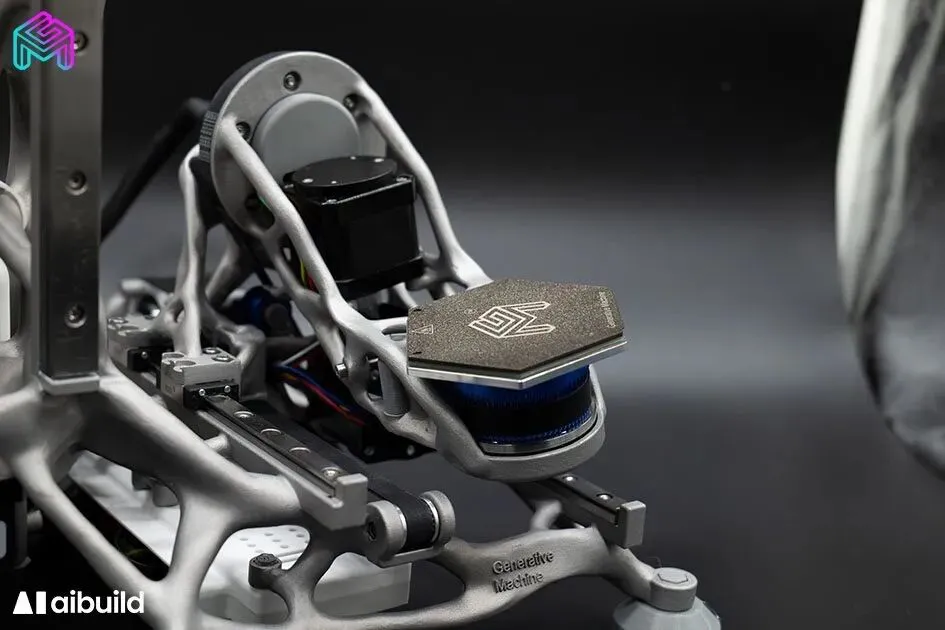

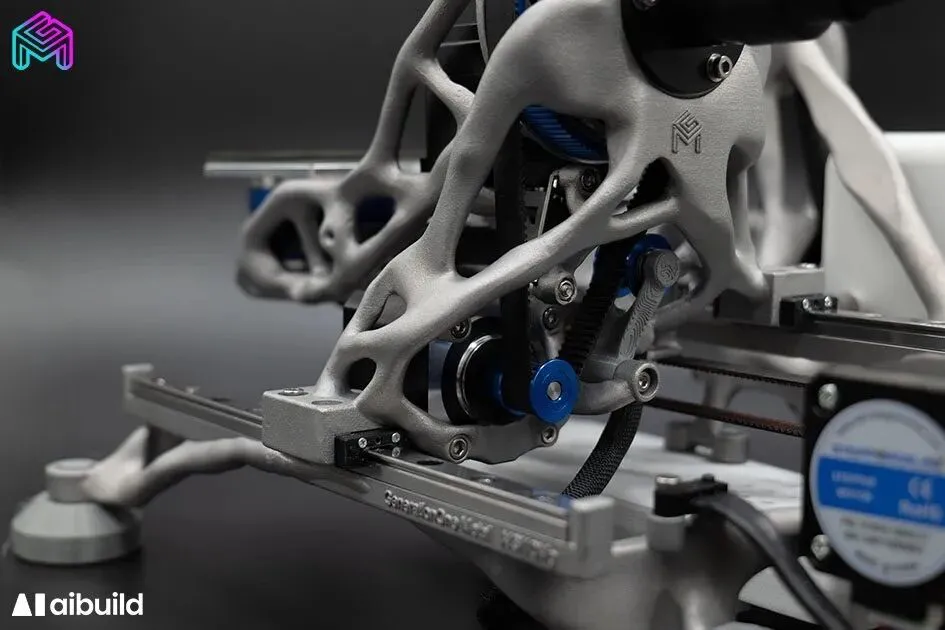

Gen5X的拓扑优化后的核心结构件采用的是SLM/DMLS（直接金属激光烧结）技术打印的铝合金。

没错，他们用3D金属打印技术，来打造一台桌面FDM打印机的主框架。

除了AI+3D打印引发热点关注之外，这个案例还代表了经典的3D打印打印3D打印机的典型。

这确保了它在紧凑的尺寸下，具备了工业级的高刚性和精度，成为能够可靠运行复杂5轴运动学的硬件基础。

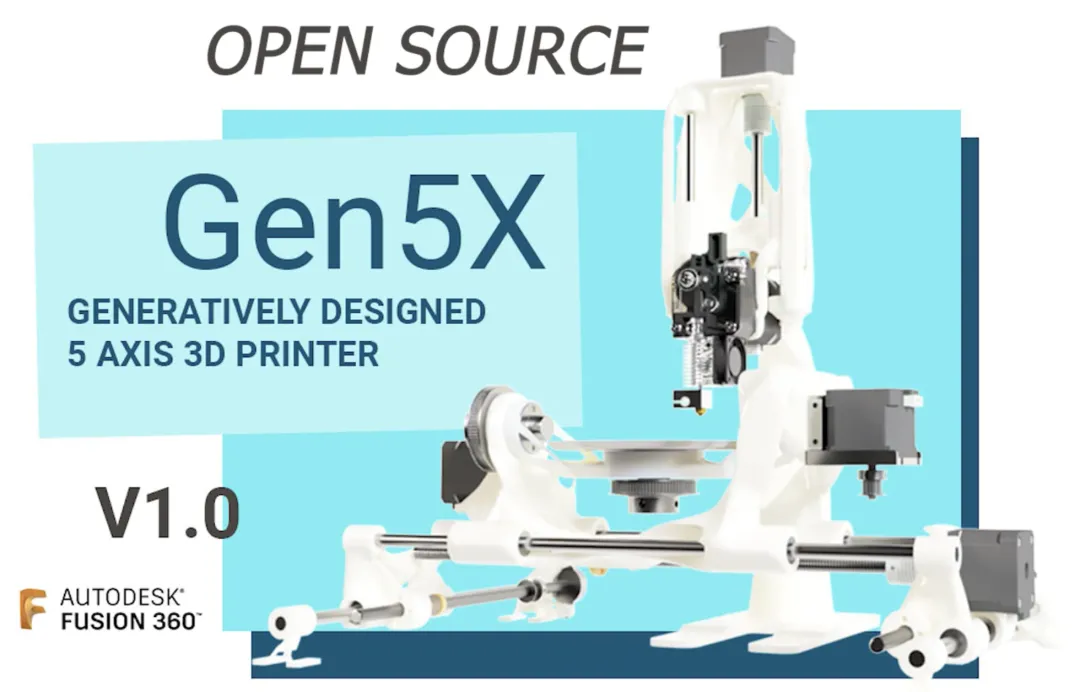

更有意思的是，Generative Machine还在Gen5X V1中继承了RepRap运动的开源精神，旨在探索下一代能够自我设计和自我复制的原型机。

他们甚至在试验将摄影测量捕获模块（即3D扫描）嵌入平台，未来可以实现自动化逆向工程、闭环质量检测，甚至是复制重印功能。

开源项目摘要

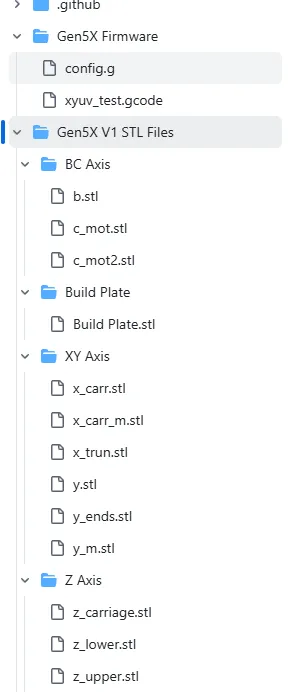

https://github.com/GenerativeMachine/Gen5X

宝藏在这里。

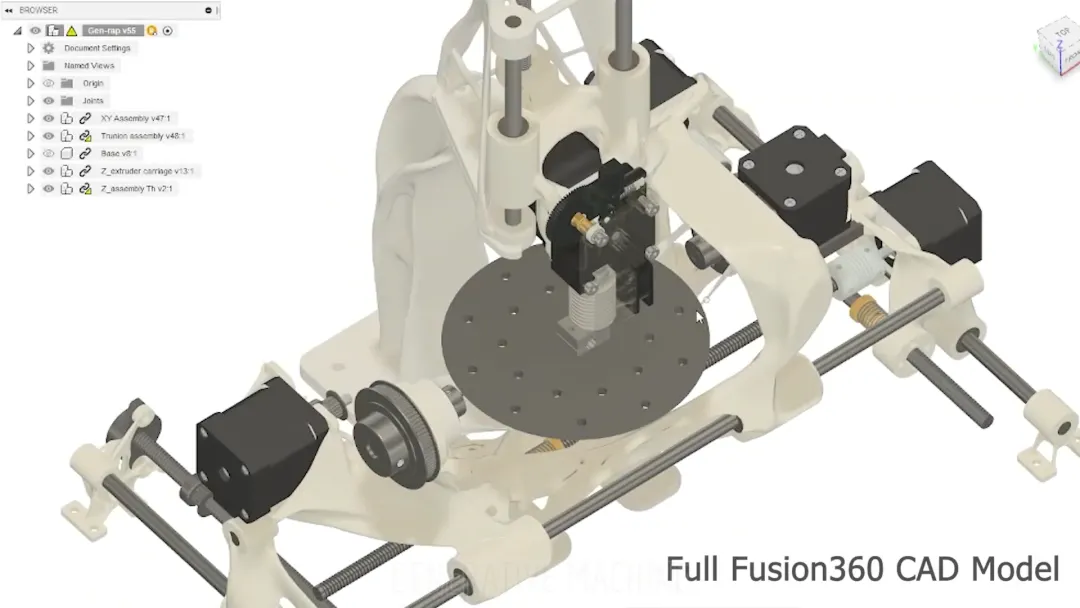

项目团队将所有设计文件都开放了出来，包括Fusion360的设计文件和STEP格式文件，任何人都可以下载、研究、改进这个设计。

这种开放的态度正是推动3D打印技术快速发展的关键动力。

在我们看来，它代表着一种全新的制造哲学：机器的自主进化。

当打印机能够自己设计零件时，每一次迭代都可能产生意想不到的创新。

工业级的大脑：当软件重新定义层

说回这台新设备，如果说Gen5X是拥有工业级骨骼的运动员，那么Ai Build的软件就是赋予它灵魂的AI大脑。

5轴FDM最大的技术难点，其实已经从硬件转向了软件—你如何去规划这个拥有5个自由度的工具路径？

这早已不是传统G-code(G1XYZ)的世界，而变成了复杂的6-DOF几何优化问题。

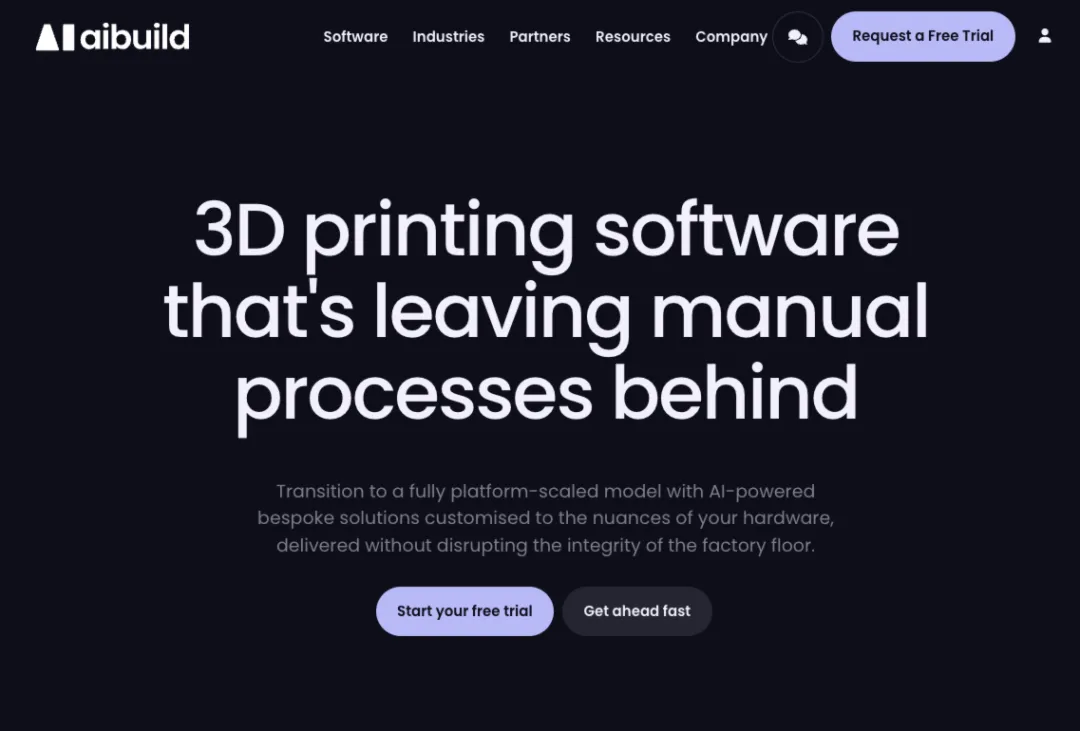

Aibuild平台的的软件栈源于对大型增材制造（LFAM）和工业机器人手臂的控制经验。

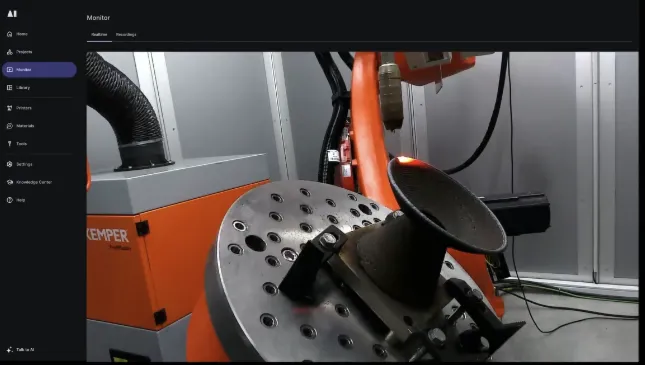

这套系统是硬件无关的（Hardware-agnostic），能控制从聚合物挤出到金属DED的各种工艺。

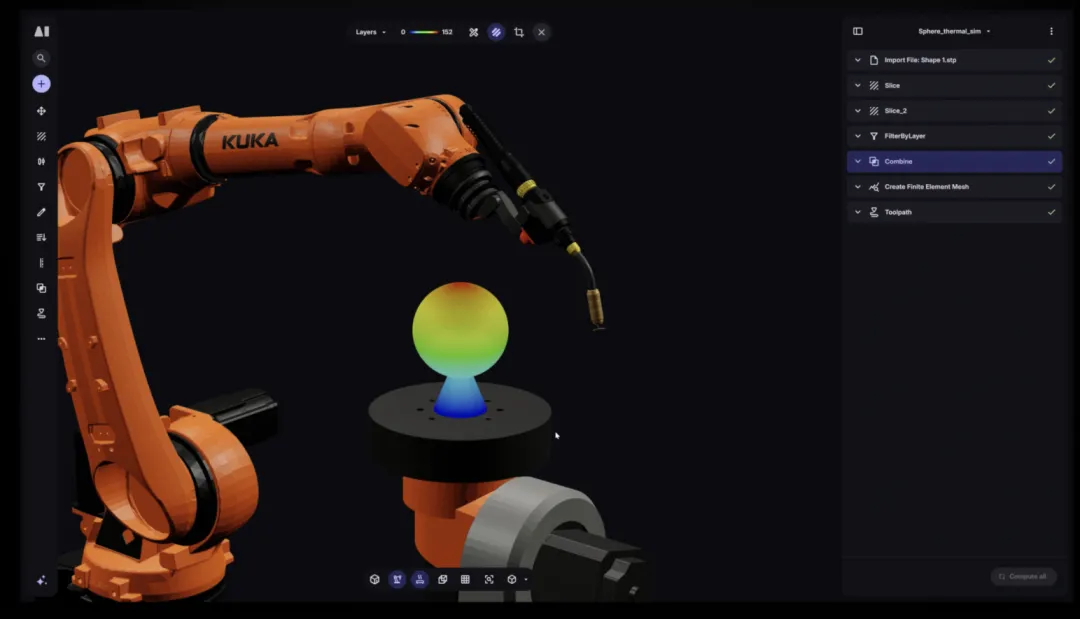

我们过去看到大量的机械臂以及非平面3D打印都用了他家的算法：

Aibuild解决的核心问题是非平面切片（Non-PlanarSlicing）。

虽然都是非平面切片，我们其实还没法理清AI Build和开始提到的曼彻斯特大学Dr. Charlie C.L. Wang团队的算法以及我们之前分享过的ORNL的Slicer2算法的区别和对比，也请专业读者向我们私信反馈他们的异同。

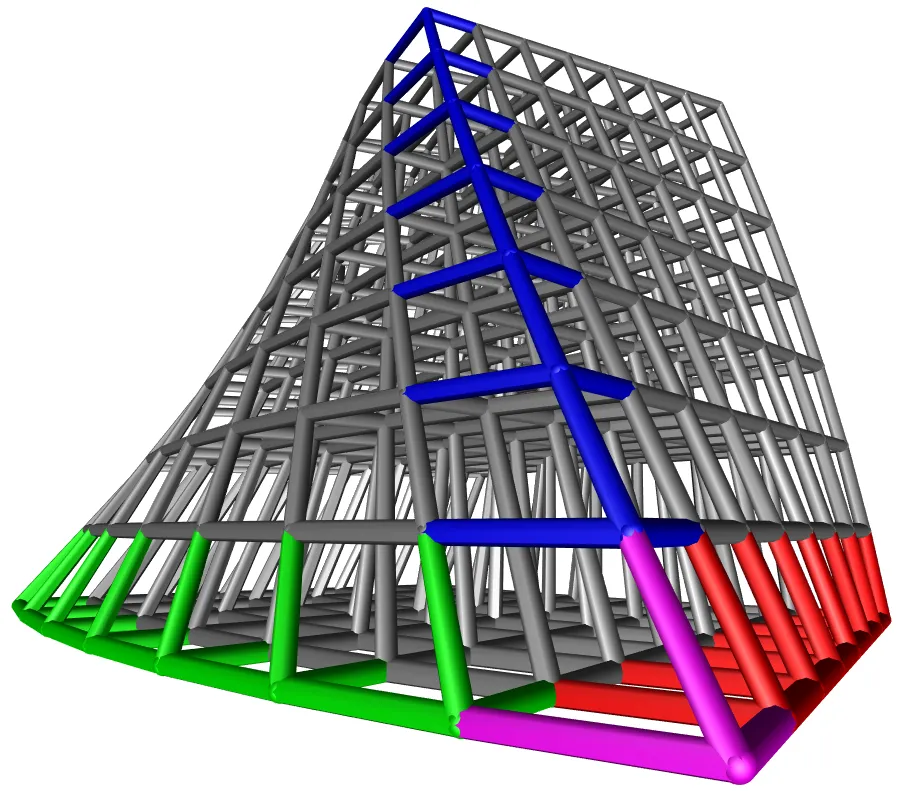

延伸阅读：大尺寸3D打印切片软件开源！美国国家实验室开发

但根据此次发布的Ai Build的公开信息，简单来叙述：

传统的切片器是基于固定的Z轴高度平面来生成2D路径；

而5轴切片必须生成适应三维自由曲面的空间轨迹。

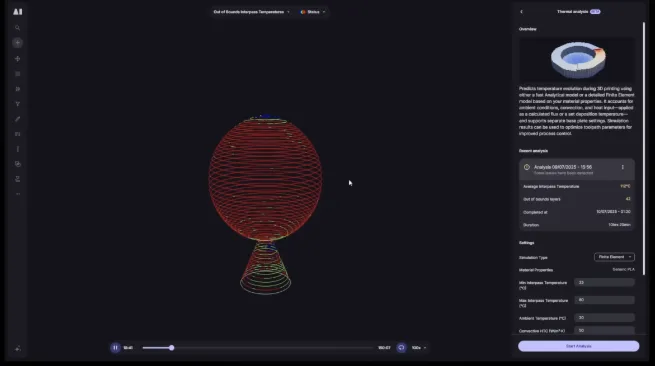

类似的算法，不再生成2D平面层，而是生成3D层。

从一个初始曲线开始，通过计算测地距离（Geodesic Distance）来逐步构造后续的曲线偏移。

而在这些3D层的内部填充上，也需要使用费马螺旋（Fermat spiral）等连续曲线算法，以确保刀路的绝对连续性。

当然，随之而来的工程挑战就是碰撞检测（Collision Avoidance）。

在5轴运动中，挤出头撞上零件的风险呈指数级增加。

类似算法提供的正是这种AI驱动的自动化刀路生成和优化功能，它能自动处理多轴运动的复杂协调、精度保证和自适应控制，确保运动的绝对安全。

Generative Machine甚至在硬件中内置了碰撞感知系统，为这种复杂路径规划提供了双保险。

真正的飞跃：当机械性能成为软件的设计变量

当硬件的刚性和软件的智能路径规划都到位后，5轴FDM才真正显露出它的颠覆性潜力。

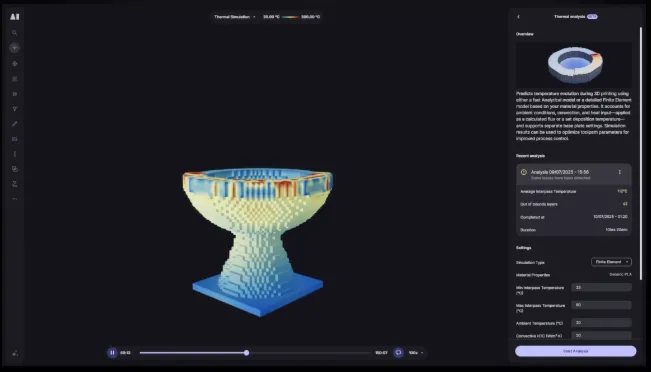

Aibuild软件提供了一个核心功能，叫做参数化切片策略。

这允许工程师对材料沉积路径进行高度精确的控制，实现共形结构（Conformal Structure）的打印。

这样一来，零件内部的纤维流向不再是工艺的被动结果，而是软件的直接设计变量。

工程师可以主动定义材料在零件内的流动方向，确保高强度区域的纤维流向与预期的载荷方向精确对齐。

通过这种方式，5轴FDM能够将材料纤维流向与零件几何体和预期载荷方向对齐。

我们在俄罗斯的方案也见过类似的表述：

无需支撑结构！俄罗斯5D打印团队低调亮相，寻求中国百万台级合作

这带来的性能提升是明确的。

根据此发布相关的PR内容表示，有研究表明，与传统平面切片相比，多轴打印的曲线层零件，其抗拉强度提升幅度可达22%至167%。

这种巨大的强度增长，直击了FDM技术的最大痛点之一。

它意味着5轴FDM正在极大地改善层间结合薄弱带来的各项异性，并促使其机械性能趋于各向同性（Isotropic）。

对于功能性零件而言，可预测且一致的机械行为很重要。

同时，通过动态改变零件的有效构建方向，5轴FDM可以大幅减少甚至消除悬垂，实现复杂几何体的无支撑打印。

这个特点我们在曼大、ORNL和俄罗斯的方案里都能看到。

而共形材料沉积则彻底消除了曲面上的阶梯效应，带来了极佳的表面光洁度。

一次实用主义的桌面工业化转型

Generative Machine的CEO Ric Real曾表示，他们希望将机器人和LFAM中的先进能力带给桌面用户。

而Aibuild的CEO Daghan Cam也认为，这种软硬件的集成，正在赋能新一代的创客和制造商。

它瞄准的市场非常清晰：

通过结合5轴FDM硬件和自动化软件栈，为行业带来一个更强的桌面解决方案，用于生产那些具备接近应用级表面质量、且无需支撑的复杂组件。

据了解，这两家公司将在即将到来的Formnext2025上进行现场演示。届时，我们或许能亲眼见证，这场发生在桌面上的FDM新玩法将如何展开。
