拓扑优化

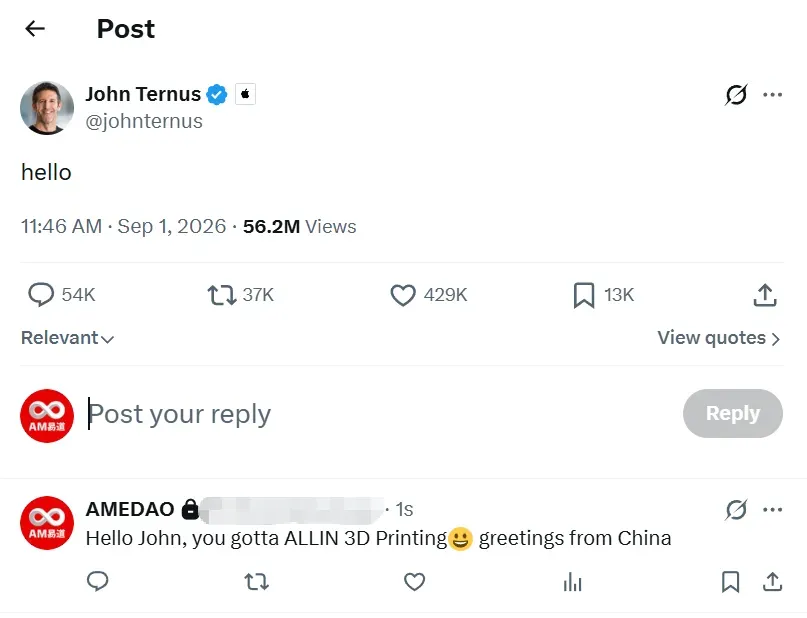

如图。John新上任开始玩起了社交媒体，我们也留了个言，发出了倡议。中国3D打印行业的共同心声是，苹果应All IN 3D打印。我们也想在这个贴里大胆畅想一些不3D打印就做不了的产品逻辑.纯属构想，并无任何产业依据。畅想1 折叠的终局：铰链从装配体变成一体化梯度结构件当前的折叠铰链是几十个零件的精密装配。增材的终局形态我们希望把整个铰链打印成一个变刚度的一体件。弯折区做低密度晶格实现柔性，固定区做实心实现刚性，中间是连续的密度梯度过渡。这个东西CNC和MIM在物理上做不出来。畅想2 AR眼镜VisionPro虽然折了，但AR眼睛我们觉得苹果得做。极端轻量的唯一路径离不开3D打印。 挂在鼻梁上的东西必须压到40g以内，每一克都得从结构件里抠。拓扑优化 + 晶格填充只能用增材制造。还有有一个被严重低估的组合：苹果同时拥有全球最大的消费级人脸三维扫描入口（Face ID/TrueDepth），和掌握全球最大的3C金属增材产能。这两件事放在一起，可能指向一个畅想，眼睛类的批量定制。畅想3 随形电池笼iPhone内部空间浪费部分来自于电池边界与曲面外壳之间的空隙。如果承力框架能打印成包裹异形电池的随形笼，同样机身体积能塞进更大电池。折叠机尤其如此，iPhone Fold据传采用系列史上最大容量电池，异形电池 + 随形结构件可以畅想3D打印发挥作用。畅想4 结构生色，取消阳极氧化这个畅想有点不靠谱，如果3D打印能在表面直接或者后处理通过激光生成亚微米级周期结构，用光的干涉产生颜色而不靠染料，那么颜色不再是涂层，而是靠结构。这同时解决阳极氧化的化学品与废水（苹果最大的环境痛点之一）、掉漆、以及3D打印难以阳极氧化的问题。毕竟增材制造的终极价值，是把功能从材料转移到结构本身。当然以上都是无任何产业依据的畅想。即将揭晓的苹果3D打印应用看点还是铰链相关（概率高）和中框相关（概率中高）9月10号拭目以待。

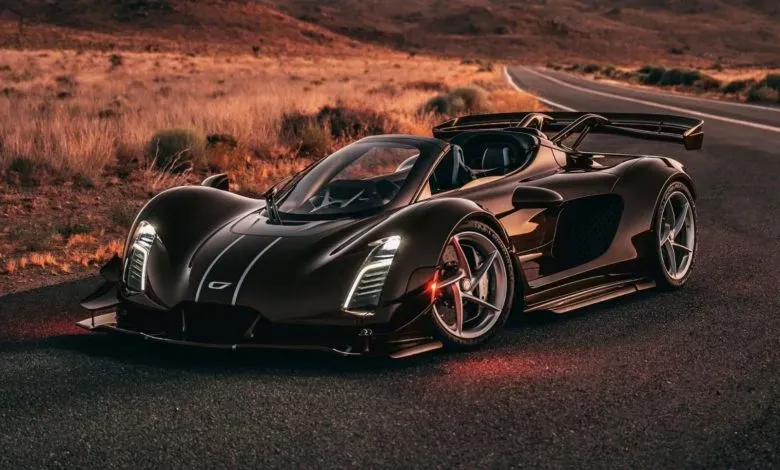

Czinger 21C Spyder首发BrakeNode制动系统，通过拓扑优化将卡钳、悬架立柱与液压通道集成于单一3D打印铝制部件，非簧载质量减轻30%，制动距离缩短15%。整车23%零件由增材制造完成，包括MegaNode集成结构，限量30辆。

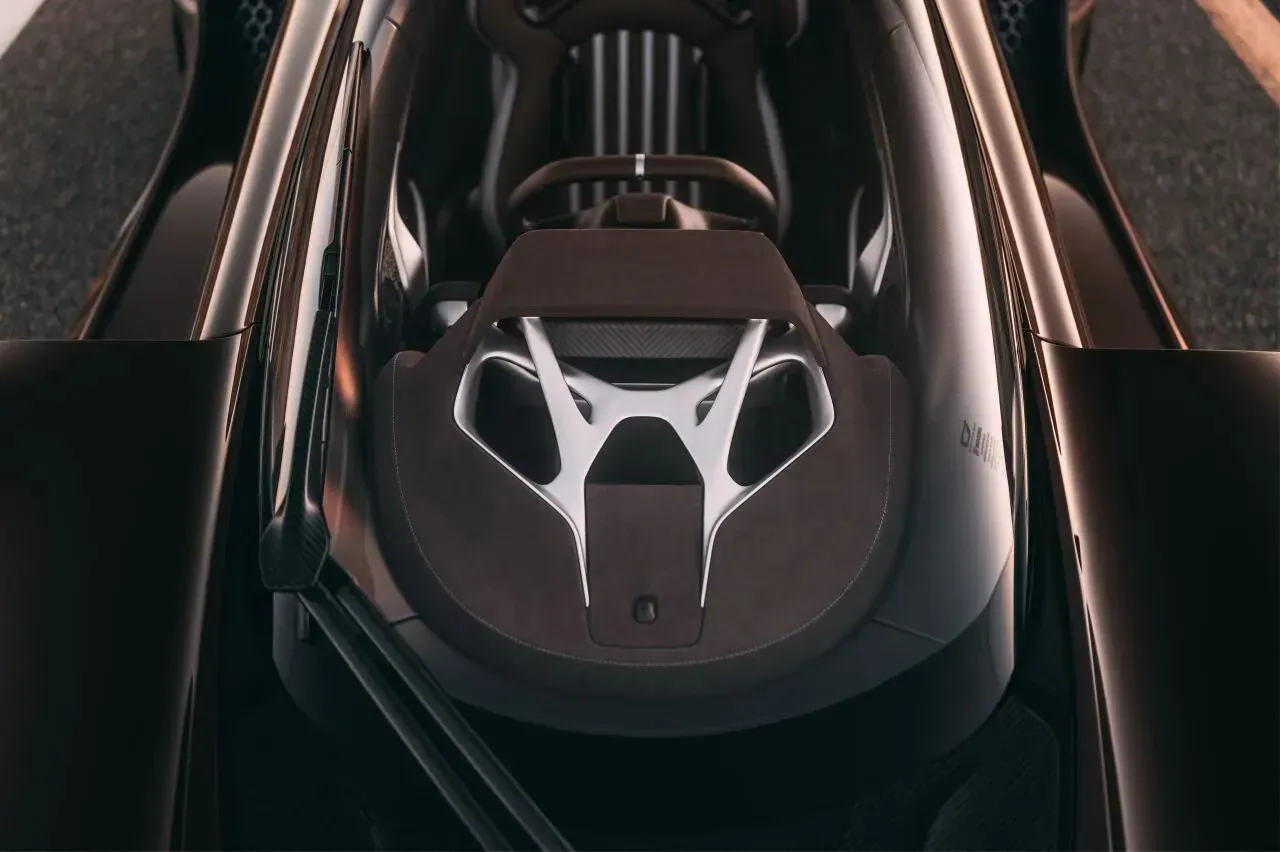

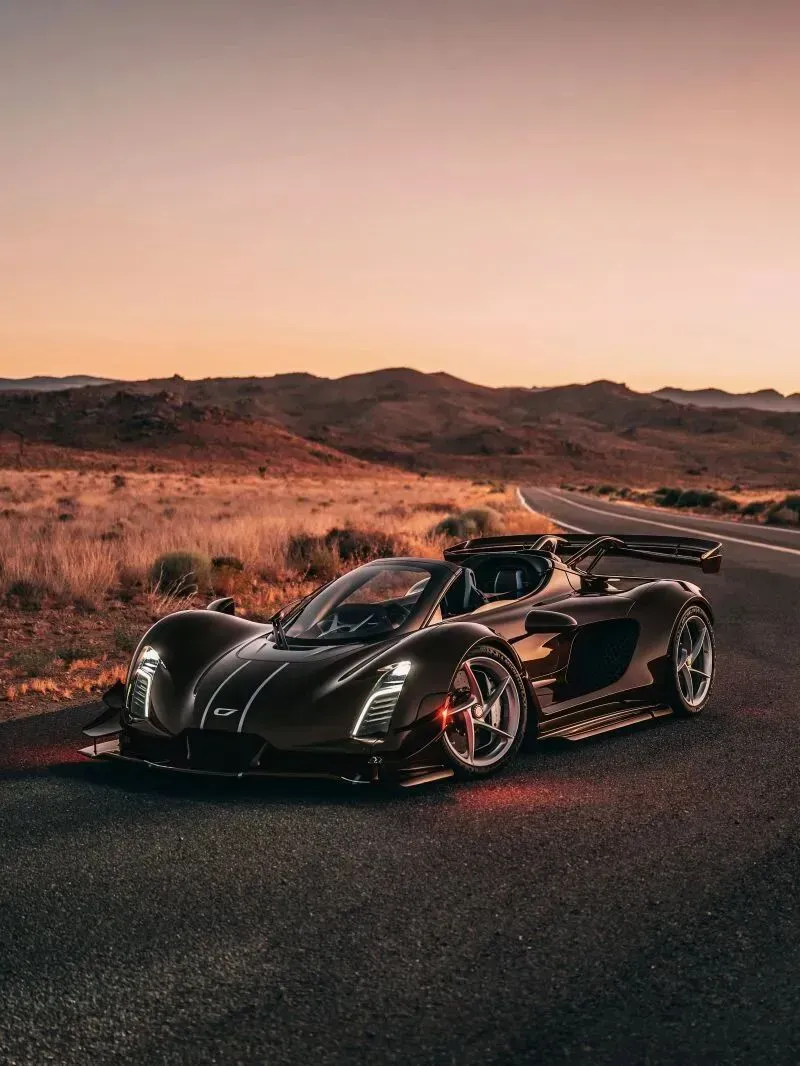

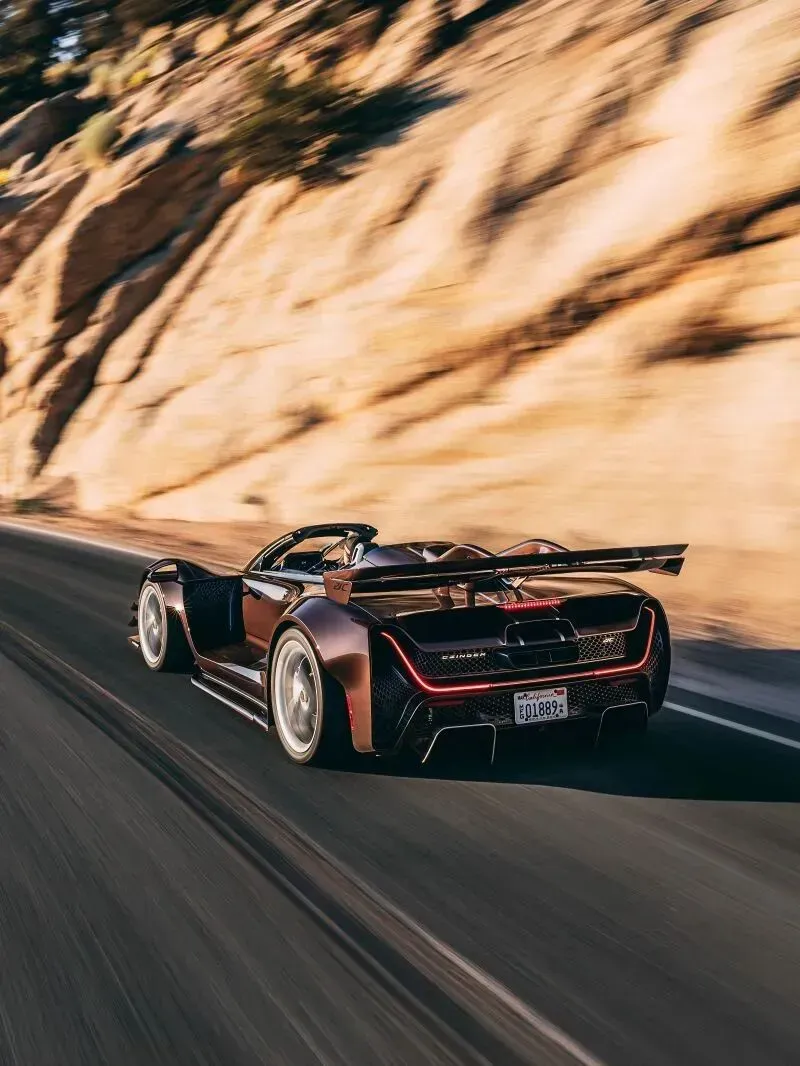

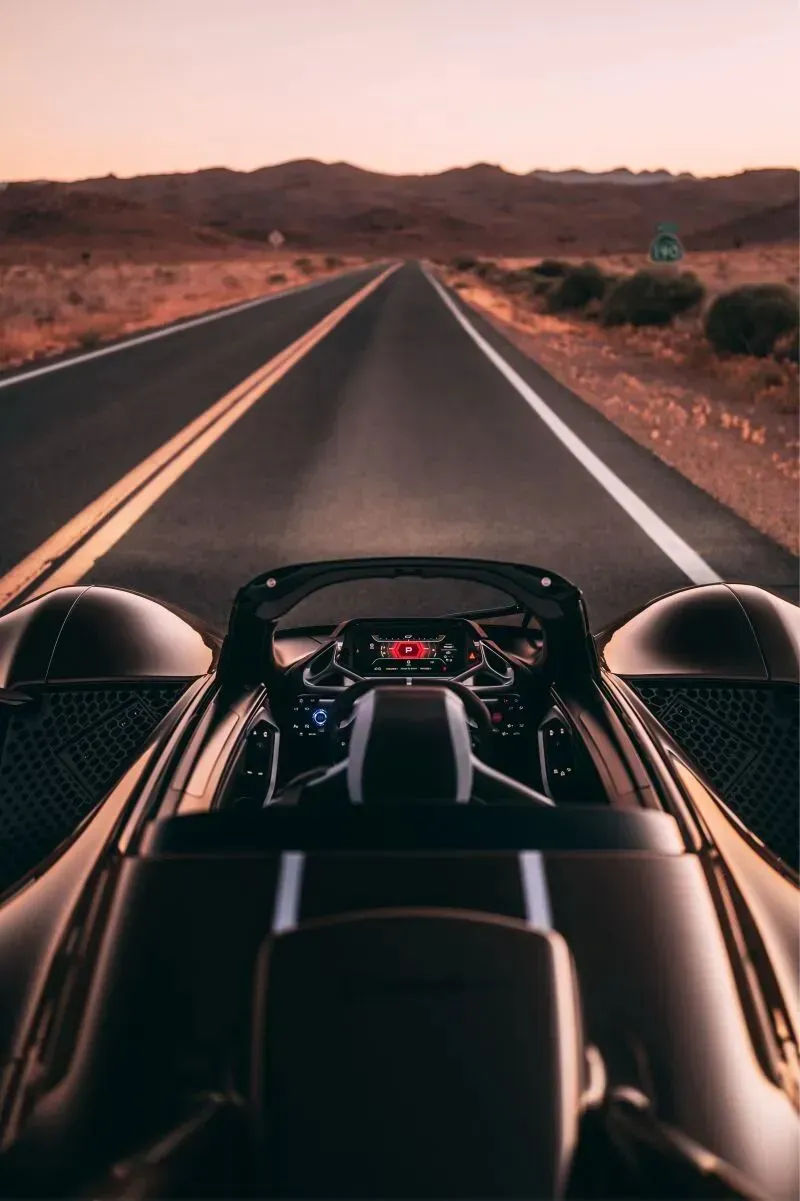

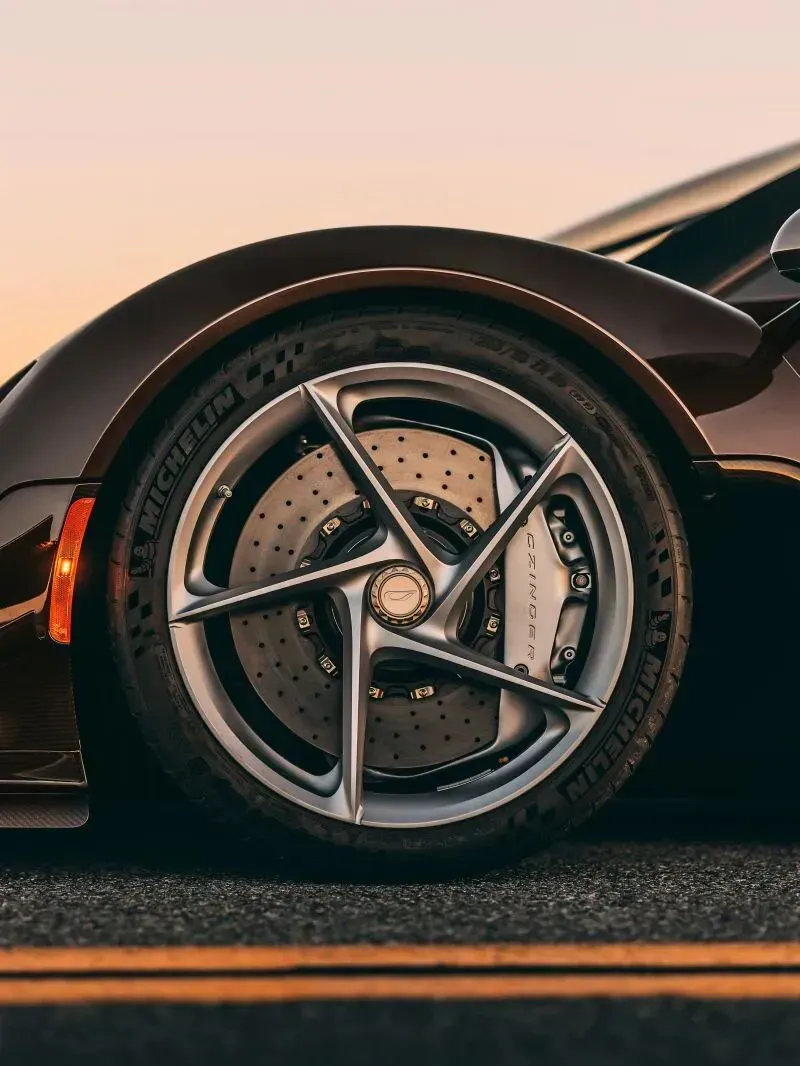

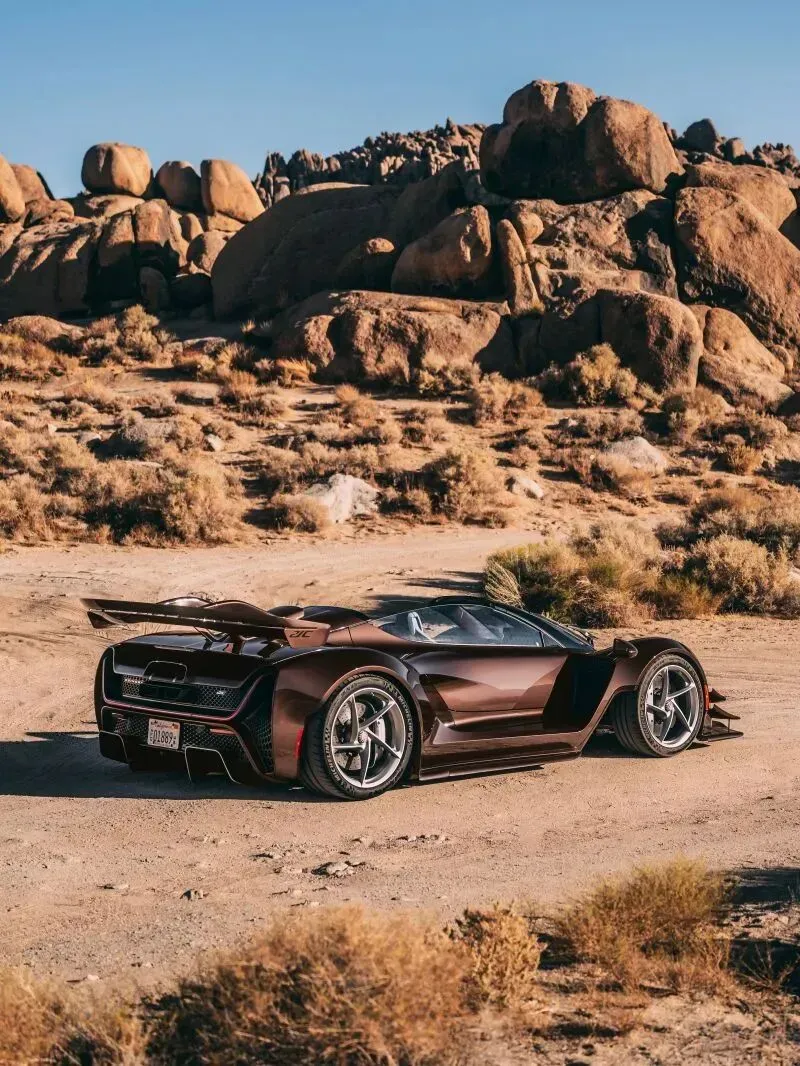

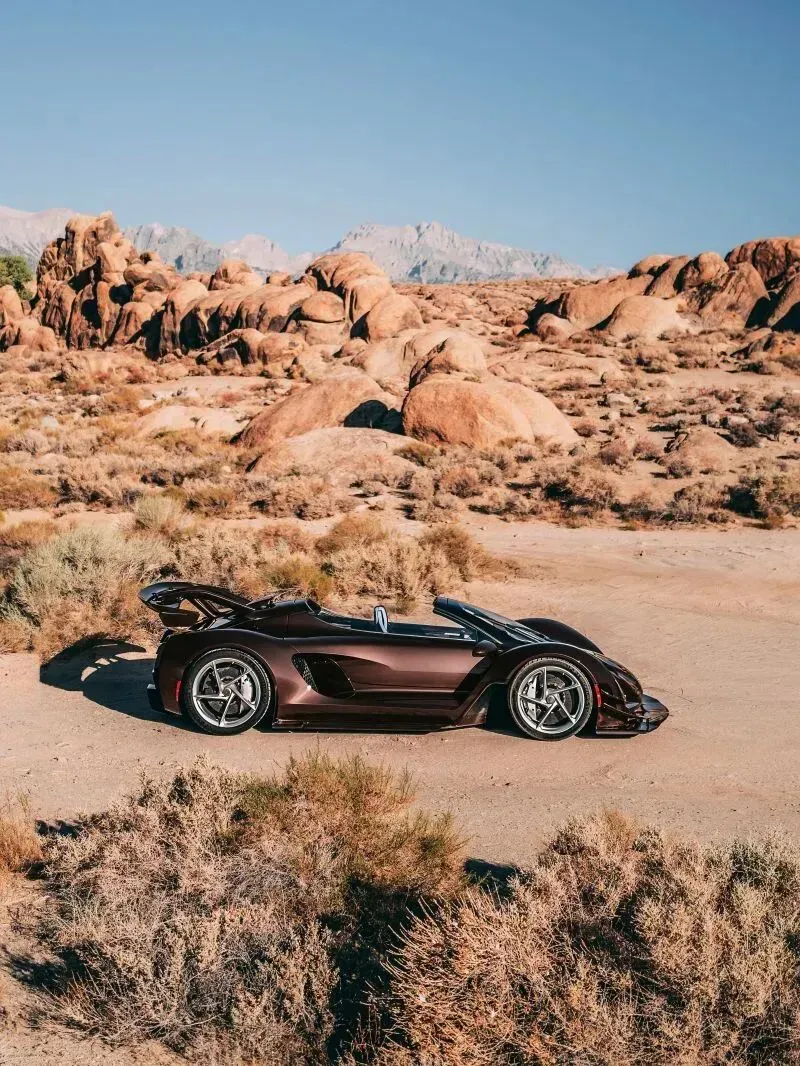

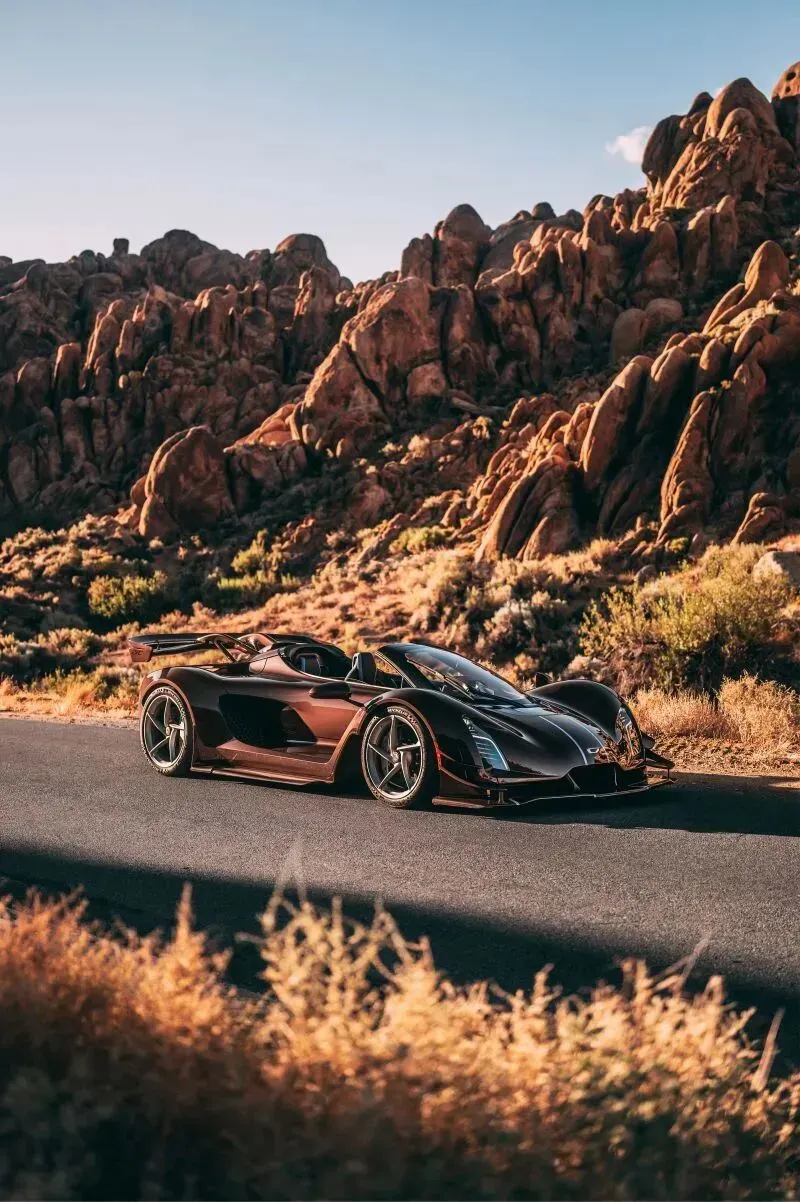

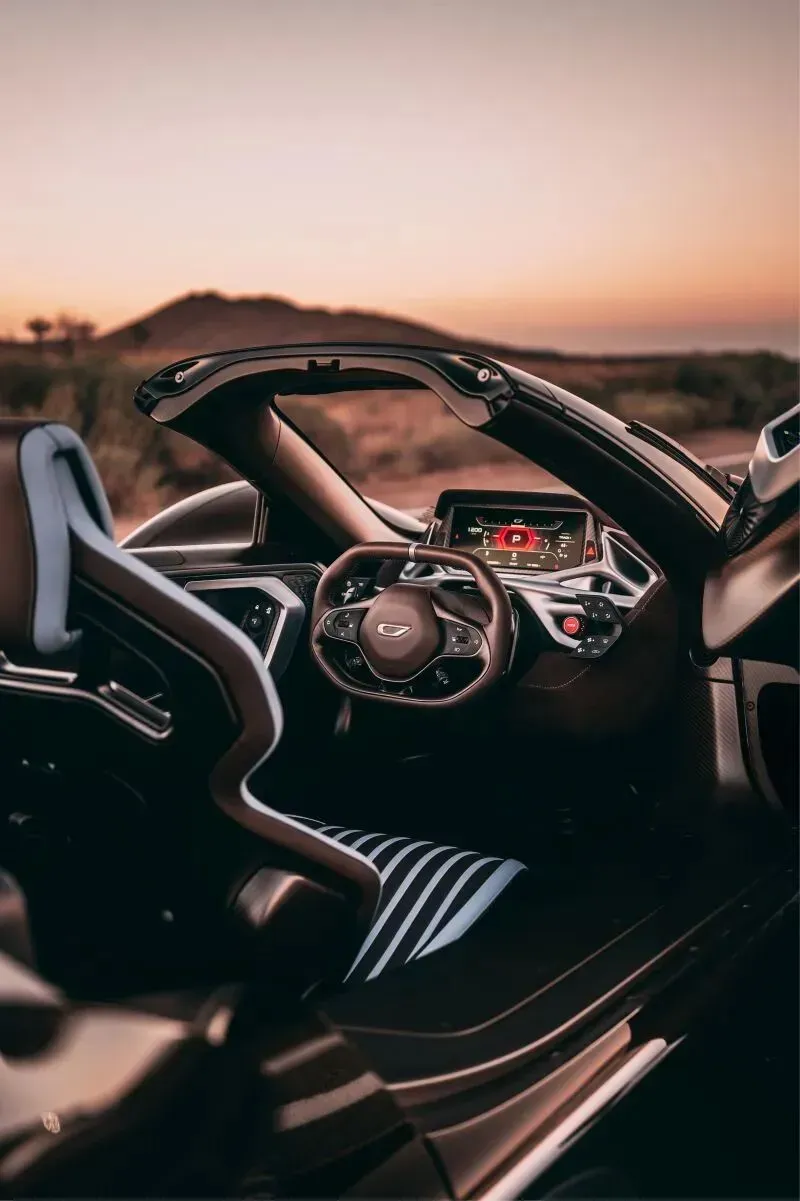

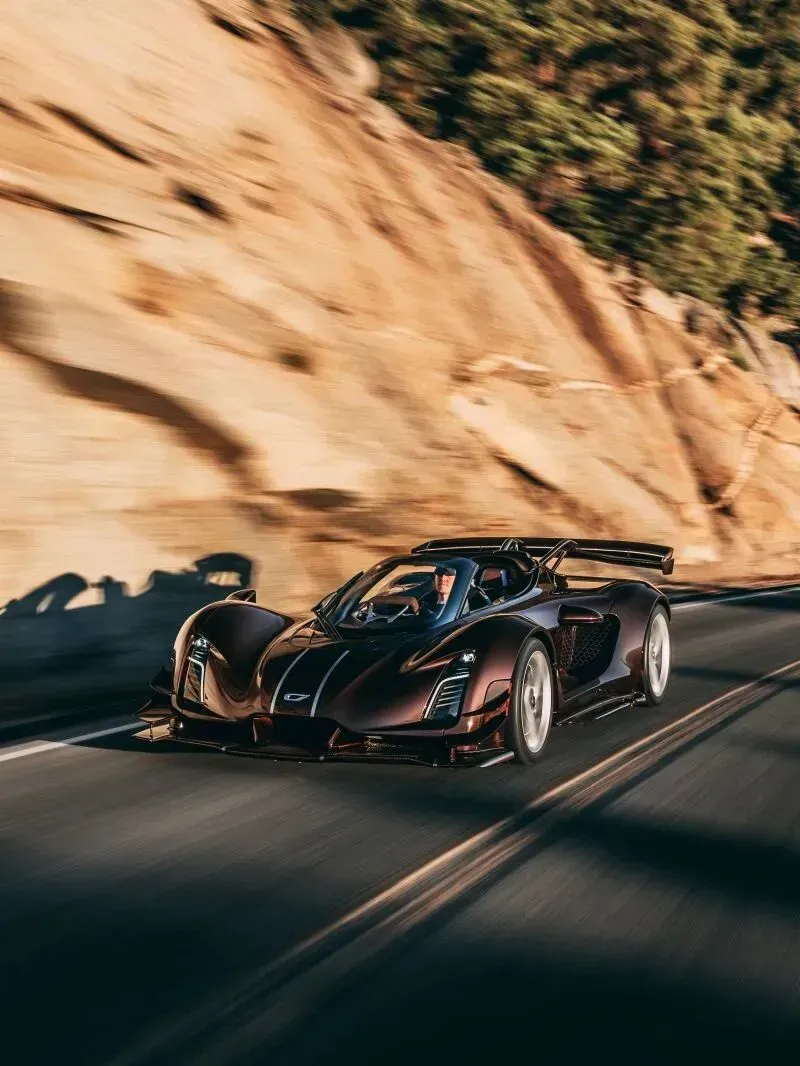

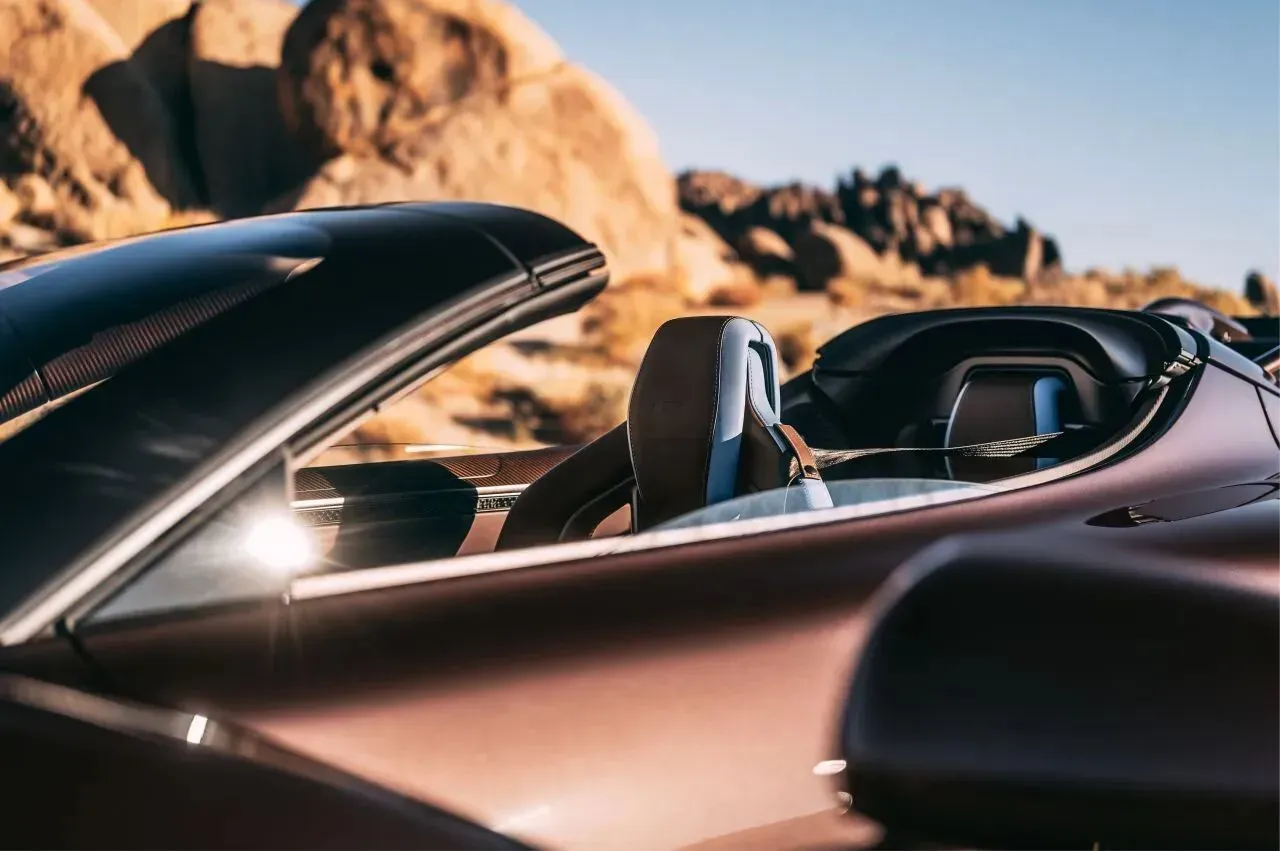

3D打印的跑车，还敞篷，体味风的味道与众不同。Czinger发布了21C Spyder。掀开车顶，一万一千转的八缸发动机毫无遮挡地灌进座舱，是一种近乎失礼的感官冲击。更值得我们关注的，是藏在车身曲面之下的3D打印造车逻辑。先说制动系统。传统做法是一堆零件的集合：卡钳、转向节、油管、接头，各自成型，再逐一装配，靠螺栓和密封圈把它们装在一起。Czinger的做法是把它们当成一个整体重新计算。卡钳、立柱和液压油道被拓扑优化算法融合成一个连续的结构件，一次打印成型。这件事只有增材制造做得到。比起铸造需要脱模，机加工需要考虑刀具是否够得着，实体内部拐了几道弯的液压通道铸造的砂芯做不出来，钻头也进不去。粉末床3D打印激光逐层扫描金属粉末，上一层熔完铺下一层，形状复杂更能胜任。真正的难点是内部通道的支撑结构无法伸手去拆，只能靠通道走向的角度设计来自我支撑。另外就是残留在腔体里的粉末必须彻底清干净，否则运行中脱落就是灾难；打印完还要热等静压消除内部孔隙、去应力退火释放残余应力，再对配合面做精加工。一整套后处理工序并不能省。座舱的控制系统也做了同样的处理，整套线路与支架被折叠进一个集成部件。那些镂空的、非对称的、带着骨骼感的支架，人手画不出来，也没必要画。仪表台后方那个白色的支撑结构就是这种语言的直接呈现。给定载荷、给定边界条件，让算法去分配材料，最后材料只出现在受力路径上，其余地方一概让位。这种形态之所以在过去只存在于论文里，是因为算完了也造不出来；现在算完了能直接3D打印，设计与制造之间的墙逐步拆掉。3D打印并非没有代价。材料贵，设备折旧高，打印速度慢，加上后处理的时间成本，注定它暂时只能栖身于千万级车型。但这恰恰是新技术爬坡的常规路径。先在对成本不敏感的地方证明自己，再往下逐步走向规模化市场。从结果看，21C Spyder在时速240公里下产生1500公斤下压力，据其宣传应是敞篷车里的最高值。掀掉车顶意味着失去一部分车身刚度，还能把气动做到优秀，是结构功能一体化的一种炫耀。风穿过没有顶棚的座舱，那阵声浪背后，是一堆由算法+3D打印长出来的金属异性结构。确实别有一番风韵。

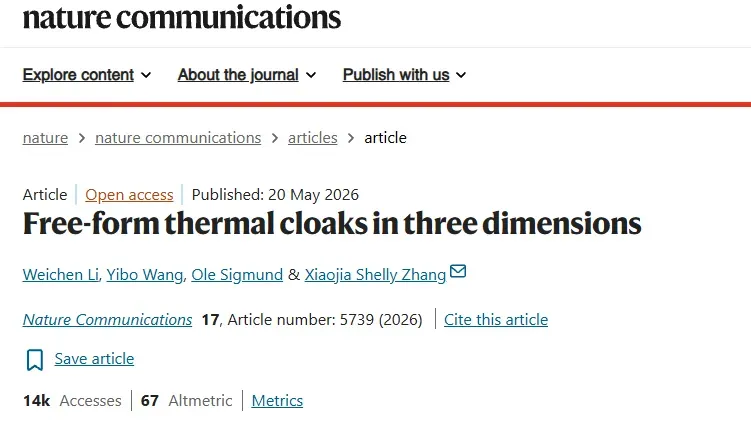

本文介绍了一种利用3D打印金属点阵结构实现热隐身斗篷的方法，通过各向异性导热材料设计，将苹果藏入梨中或人脸伪装，在红外相机下隐形。实验验证了复杂形状的隐身效果，展示了3D打印在热学超材料领域的应用潜力。

赛峰集团的工程部门为航空部件提供增材制造设计、材料测试和零件生产，称可节省高达25%的质量。

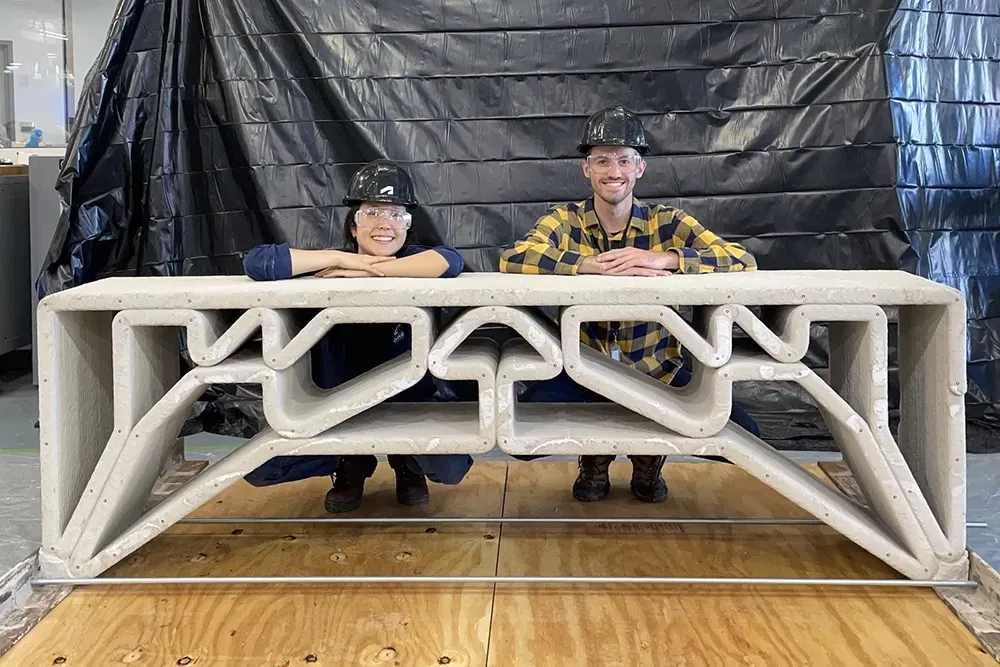

MIT团队将打印机喷嘴尺寸、连续打印等制造约束直接融入拓扑优化模型，采用混合整数优化算法，两分钟内即可生成可直接打印的桥梁设计。打印的2.3米混凝土桥在30分钟内完成，若改用1厘米条带可实现76%的材料节省。

夜读第三集。上一集通过一盏灯讲了耗散结构。这一集，把灯熄了，换一座城。故事里是个加班到很晚的人。她想把往后十年都想清楚。哪年升职，哪年买房，哪年要不要孩子。她把这些排成一张巨大的图，想亲手画对每一格，错一格，后面就全塌。她越想掌控全局，越画不出来。直到她抬头，看了一眼窗外。城在一格一格地暗下去，又一格一格地亮起来。没有人指挥，没有谁喊一二三。有人到家，伸手按下开关。它不知道隔壁会不会亮，更不知道整座城会连成什么样。可看着看着，满城的灯连成了一片，像一张铺开的星图。这张图，没有任何一盏灯有意识的画过。城是这样亮的，鸟是这样飞的，蚁穴是这样起的。连我们手里那台金属3D打印机，逐层垒出一个人手再也画不出的形，也是这样。一个人乱成一团的日子，说到底，也是这样。这一集的故事叫《一盏一盏》。故事是壳，壳里那个核，叫涌现。它想说的道理是，你只要做好离你最近的那一件小事。下一件，再下一件，那个形状，会自己长出来。这里的文字是静的。若想看它动起来，一屏一屏地滑，有配音，在中英文间随手切换，尽在AM易道的脑洞实验室专区。 #AM易道 #涌现 #复杂系统 #自组织 #群体智能 #3D打印 #增材制造 #生成式设计 #拓扑优化

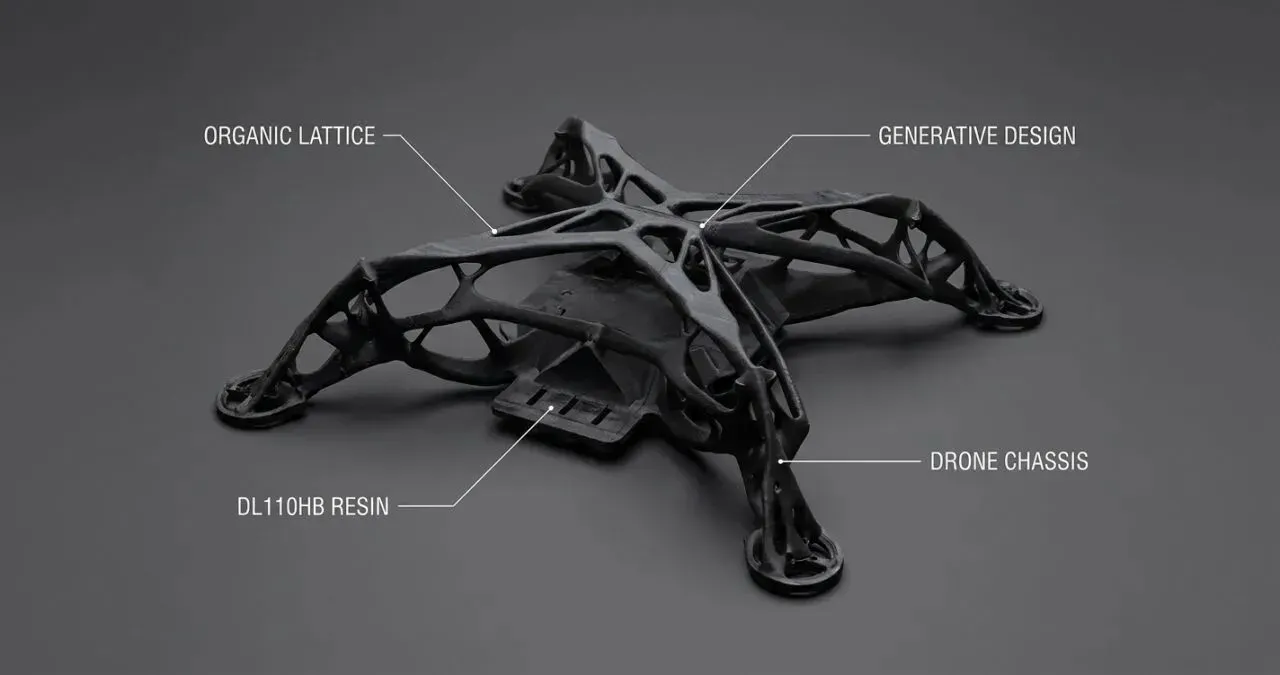

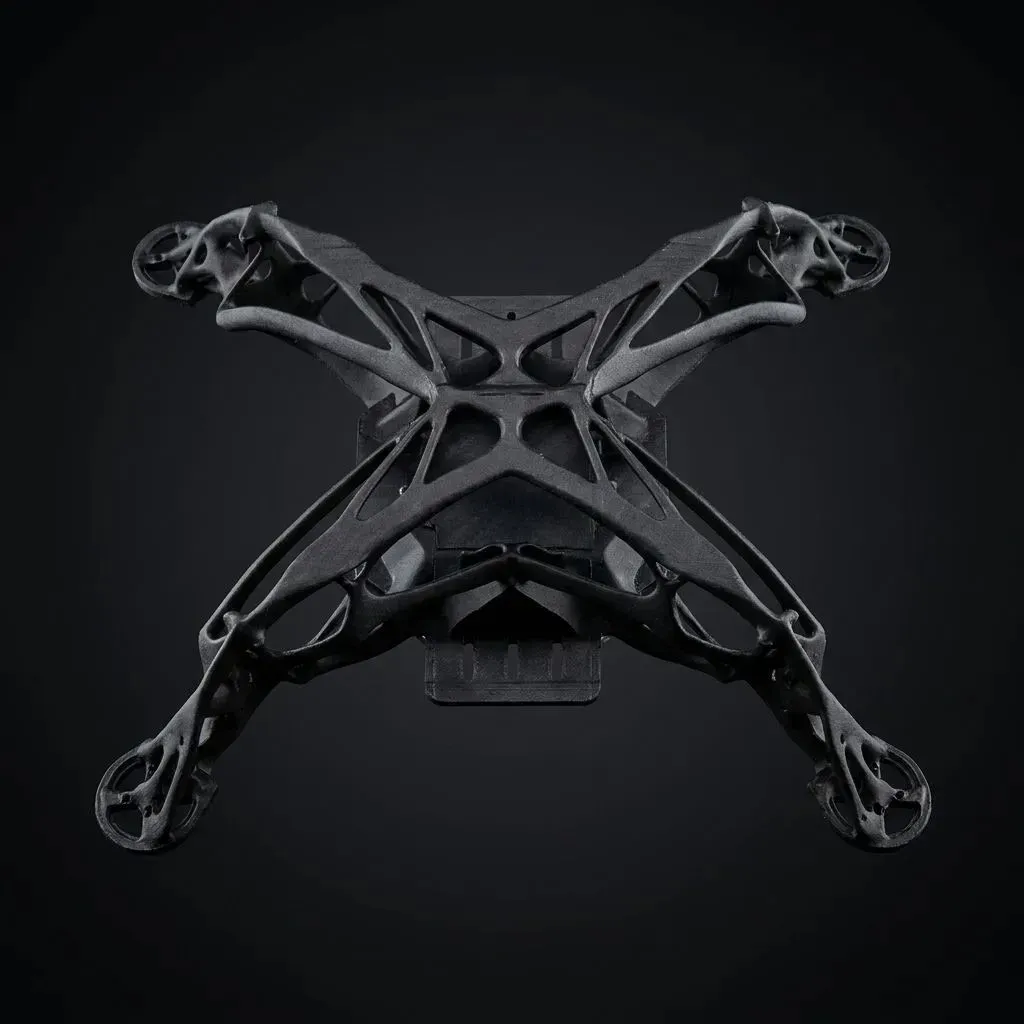

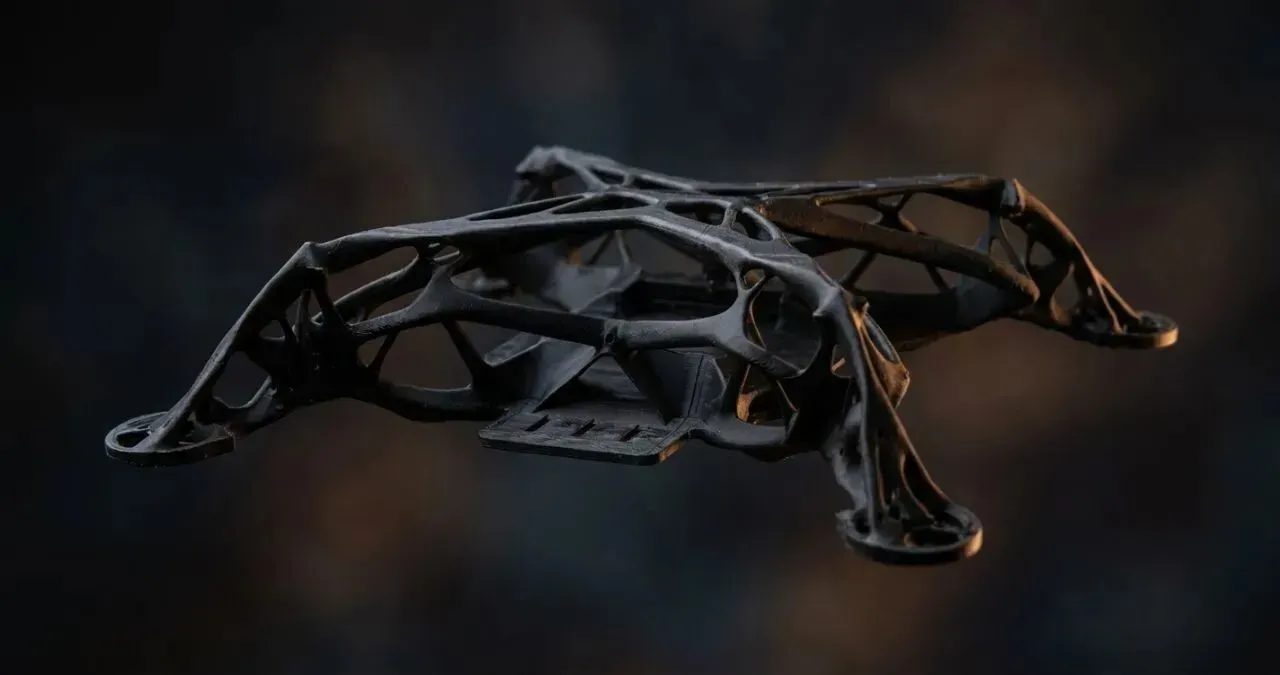

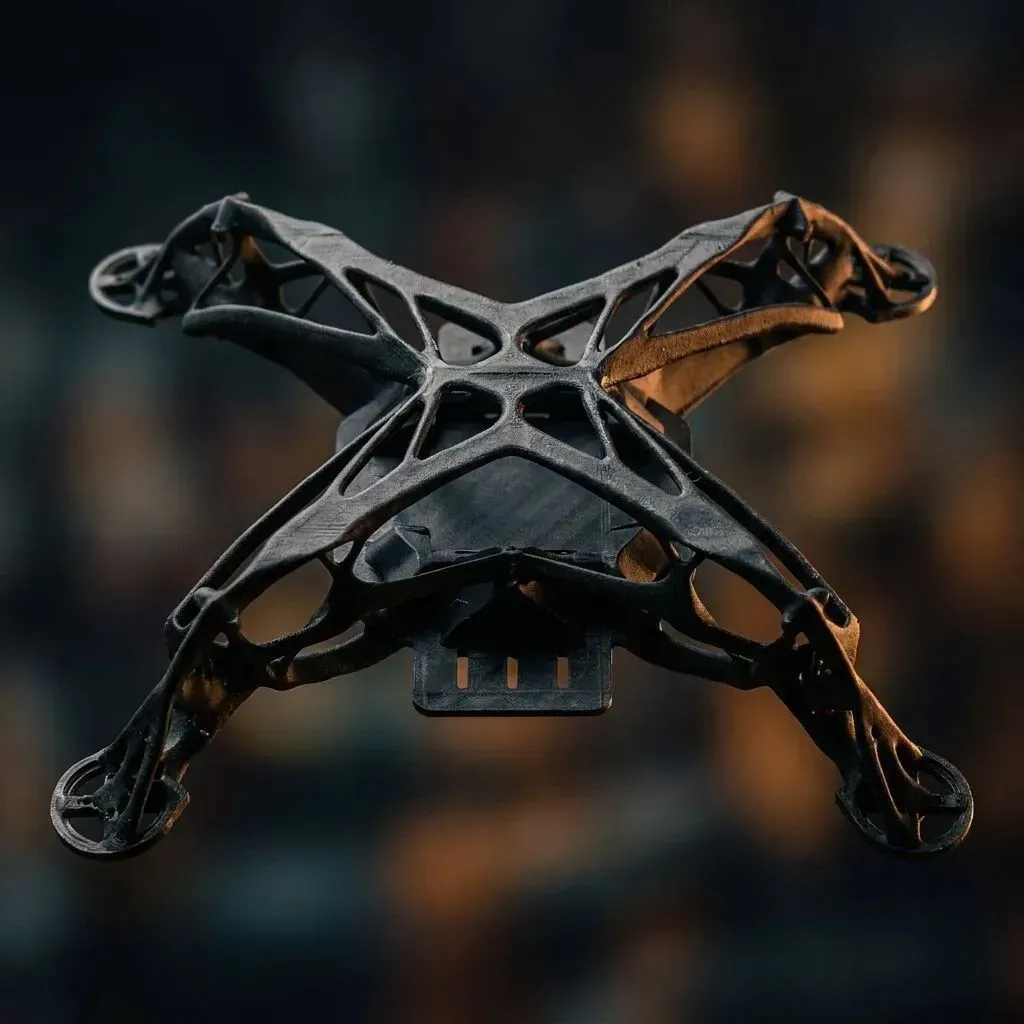

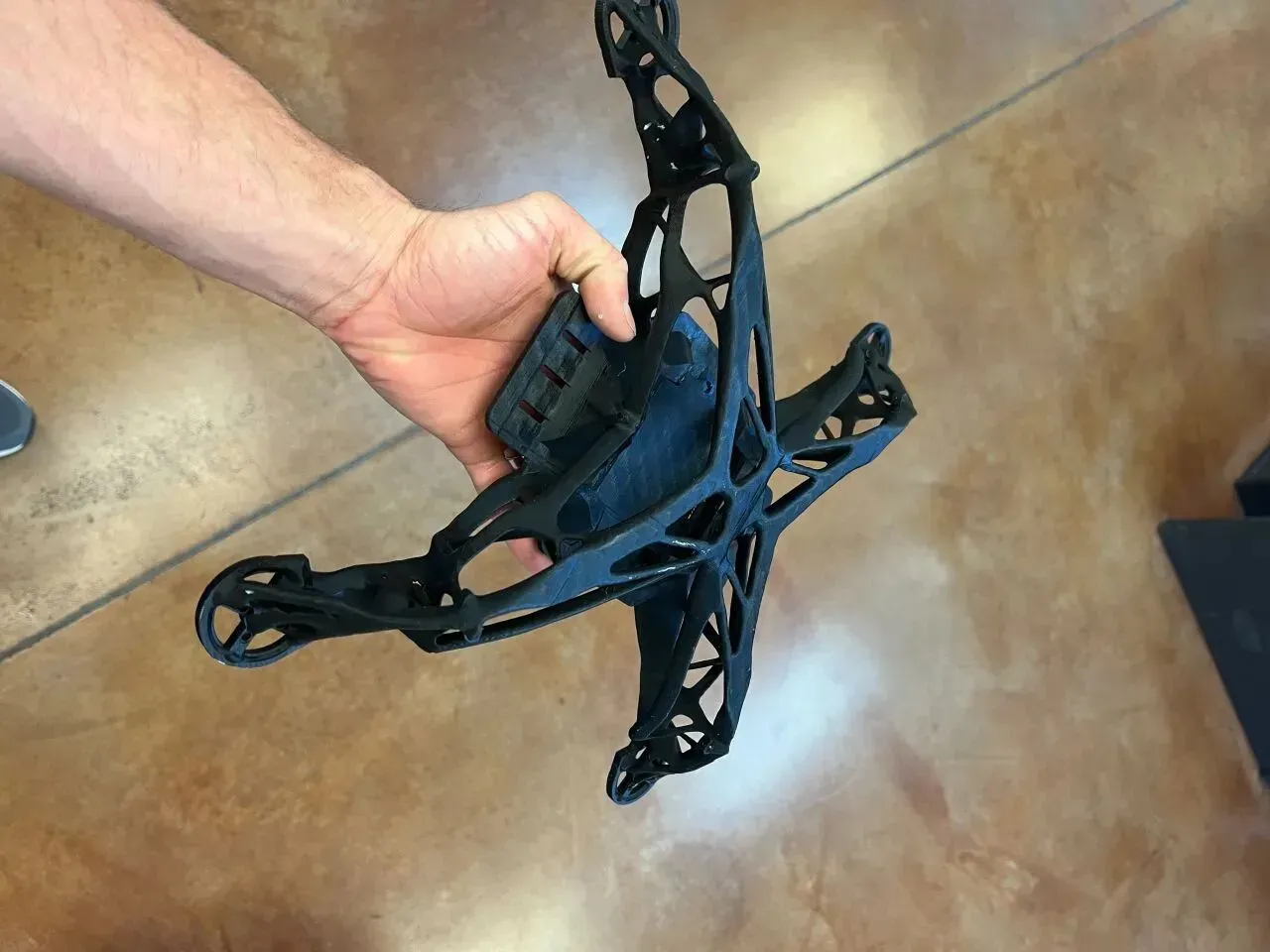

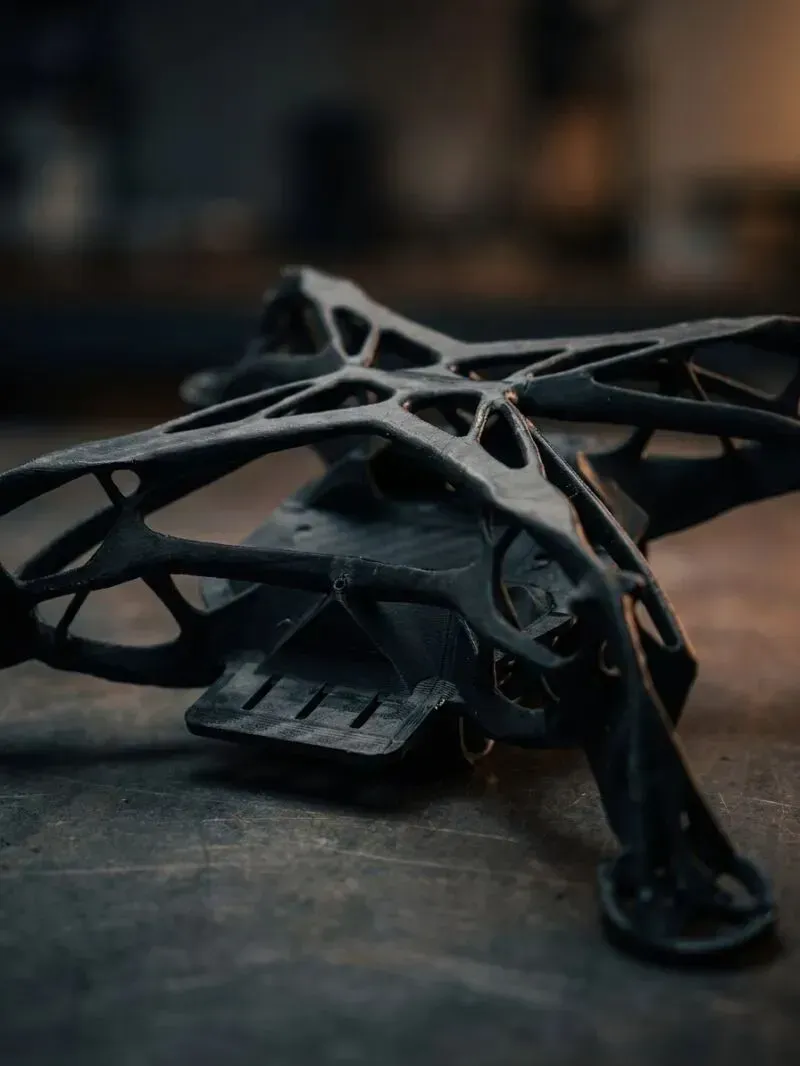

这个无人机机架，没有一根线条是人手画的。线条往哪儿走、该多粗、在哪里分叉，全是算法定的。它出自Fusion 360的生成式设计。和传统画图正好反过来，你不先画形状，而是先告诉软件几件事。哪些面必须保留，比如电机座、电池仓这些接口；哪些空间不能占；零件要扛多大的力，力又从哪个方向来。条件给完，软件自己迭代上千个候选方案，挑出在这些约束下用料最省、刚度最高的那副拓扑。人不画线，人只定规则。这套方案，是merit3D团队里一个高中实习生几年前跑出来的。算法把算受力、排材料这件原本吃功力的事压进了软件逻辑里，门槛低了很多。看那些镂空的网格，不是为了减重随便挖的洞，而是整个设计的核心。材料只待在载荷真正经过的路径上，别的地方一点不留。要强度，不要多余的重量。对无人机来说，每一克都直接换算成续航、载重、推重比，轻不是锦上添花，是飞不飞得起来的分界线。材料用的是Photocentric的DL110HB树脂，黑色，性能接近ABS和尼龙，能扛冲击、压缩、弯曲和应力疲劳，不易断裂或变形，常用在治具夹具、外壳盖板、紧固件这类对刚度有要求的功能件上。为什么非得3D打印？因为这种结构传统工艺很难做出来。开模注塑绕不开脱模，模具得能拉得开，可这副结构遍布交错的镂空、悬挑和分叉，没有模具能从里面完整抽出来。CNC也削不进这些内部空腔。生成式设计长出来的这类结构，3D打印是唯一能落地的那个。生成式设计给出人手画不出来的形，3D打印做出别的工艺做不出来的件，而无人机这种对轻量化极度敏感的应用，又刚好需要这种按受力分配材料的极致省料。三者咬在一起，缺一环都不成立。一个高中生、一套软件、一台树脂打印机，做出了过去要一个团队加一套模具反复试错才能逼近的东西。这案例也说明了为什么在全球敏感局势下各类3D打印无人机应用能持续放量。

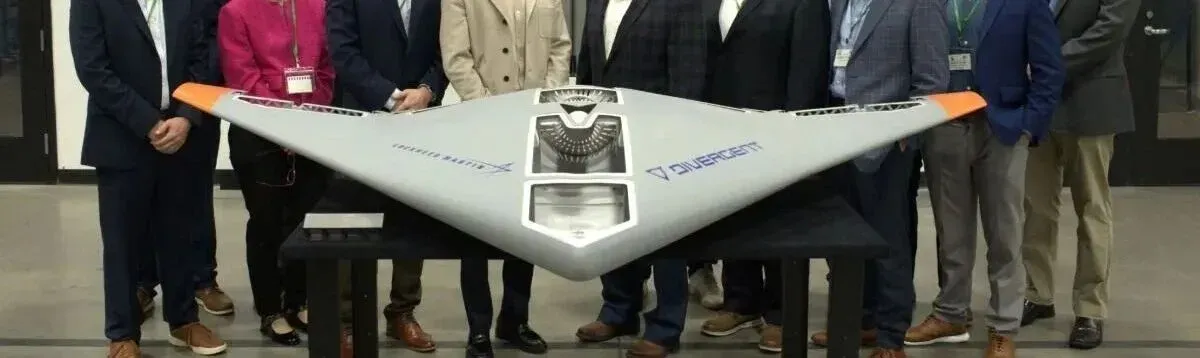

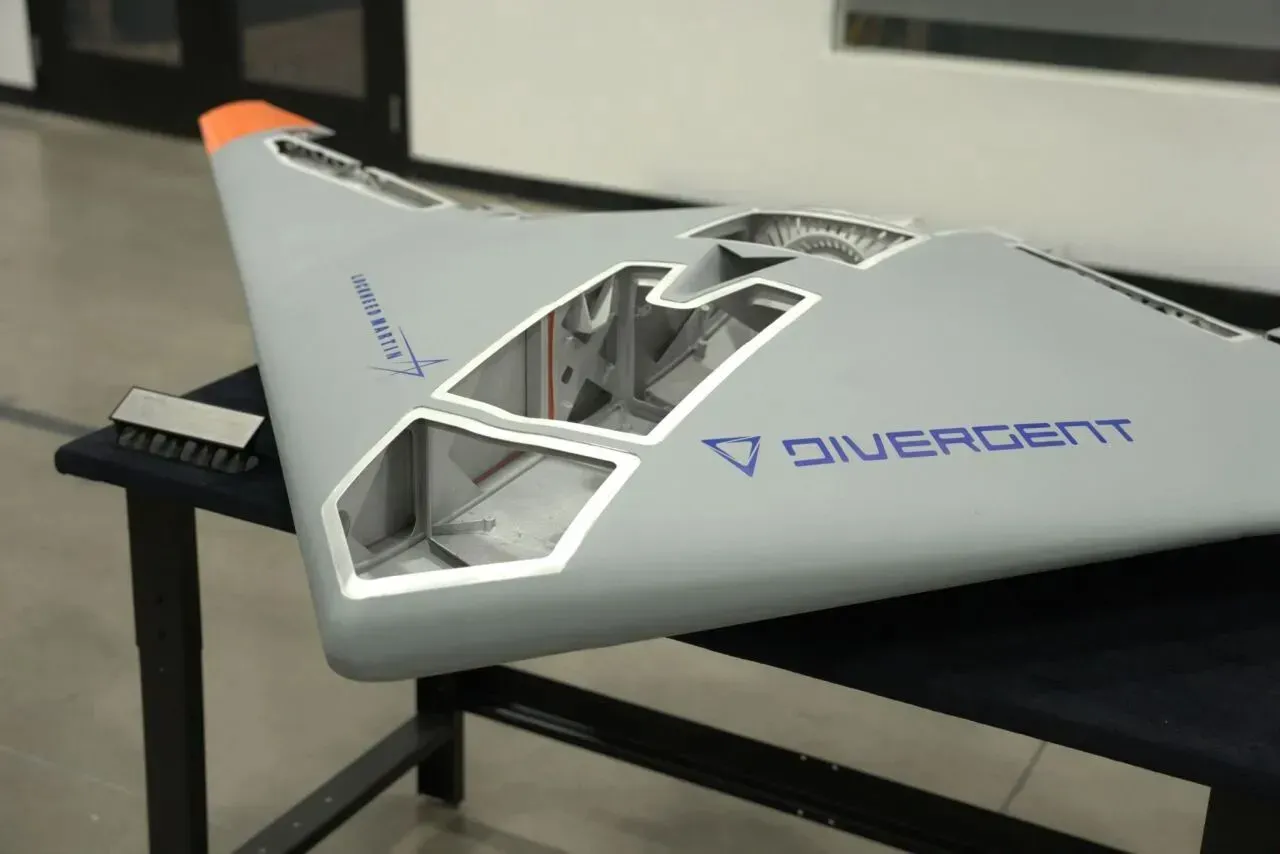

现代战场上，无人机正在从装备变成消耗品，要够便宜，便宜到可以成批地飞、也成批地损失。美军也懂这个道理，核心在于既造得快、又造得便宜？洛克希德·马丁给出的回答，是3D打印。它最神秘的那个部门，臭鼬工厂，用增材制造，把一架翼展2.7米的无人机从概念做成了能摆在地上的实物。这架样机叫Replicator。按洛马的说法，它不是某个要立刻量产服役的型号。项目主要验证美国国防工业到底能多快、多便宜地造出一架新无人机。干这件事的不是洛马一家。真正的技术底座来自一家加州公司Divergent，我们过去分享了好多次。它造过那台350多个零件靠3D打印铝合金拼起来的Czinger 21C超跑。2024年，洛马向它战略投资了2500万美元，明确说就是要把这套打法用到先进弹药和Replicator这类无人平台上。关键的东西，是那套叫DAPS的系统。也叫自适应生产系统。传统造飞机是接力赛，一队人画图，交给另一队做仿真，再交给第三队加工，第四队装配，每一棒之间用不同的软件、不同的格式，中间全是等待和沟通。DAPS把这四棒拧成了一根连续的数字流水线，设计师改一个尺寸、换一种材料，仿真和制造方案立刻同步更新，不用人工重新录入，也不用在系统之间倒格式。t用的是粉末床熔融（PBF）这条金属增材路线，材料针对具体用途调配的合金，铝合金是主力。配合AI驱动的拓扑优化软件，系统会自动算出一个在重量、刚度、强度之间最优的形状。打印完的单元，Divergent管它叫Node，再由激光引导的机器人高精度自动装配、粘接成型。还有一层容易被忽略，它在悄悄绕开传统供应链。洛马说DAPS造出来的零件，不需要机加工车间、不需要铸造厂、不需要专用工装模具。再看臭鼬工厂的历史，做出过U-2、SR-71、F-117、F-22的部门，它的方法论从来就是小团队、快迭代、少扯皮。过去靠的是人和组织方式压缩周期，现在，它找到了一种天生为数字化快速迭代而生的制造技术。组织快，碰上工艺快。所以回到那个问题，美军要的平价无人机，洛马的答案是3D打印。但这台样机会不会真服役，不一定。洛马同期投了无人艇公司Saildrone、反无人机公司Fortem，路数完全一致。自己负责整合与规模化，把某项技术做得比大厂内部更快的事，交给外面的初创公司。而3D打印是核心技术选择。

本文剖析3D打印行业人才缺口本质：跨界融合能力远比纯技术更重要。呼吁教育体系打破传统思维，建立「3D打印+」微专业与真实项目联动，区分消费级与工业级培养路径，并强调AI、DfAM及商业创业人才的战略价值。
