金属3D打印质量控制：原位监测与后处理检测不是二选一，而是互补闭环

当使用增材制造为航空航天、医疗和汽车等要求严苛的行业生产金属零件时，失败是绝不允许的，仅仅让打印机完成一项任务远远不够。

制造商需要确保不存在肉眼无法发现的隐藏气孔、熔合不良的层或尺寸偏差。

正因如此，行业依赖两种质量控制策略，原位监测与后处理检测。

要理解两者的区别，我们首先需要审视它们之间的关系。

原位监测实时跟踪打印过程，逐层进行，充当早期预警系统。

后处理检测并非其替代方案，而是正式认证成品零件符合规定规格的步骤，这是仅靠监测无法保证的。

两者都旨在确保零件无缺陷，并且在金属增材制造中尤为重要，因为在那里，未检测到的缺陷所造成的成本远高于塑料3D打印。

原位监测是在打印过程进行中逐层实时监控，而不是等到零件完成后才检查。

其目标是在问题发生的瞬间就将其发现，以便及时纠正，或在浪费材料和时间之前立即停止打印。

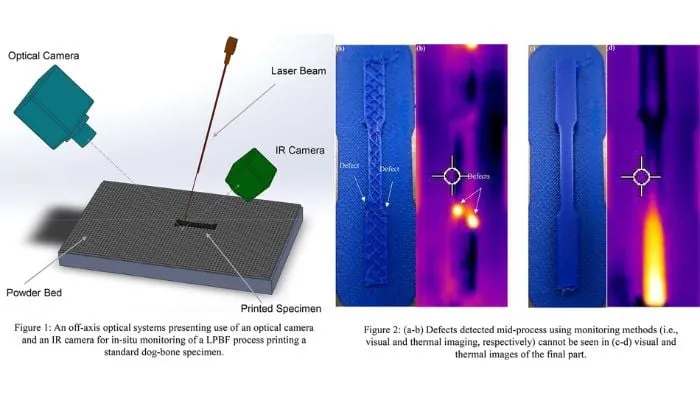

在打印过程中，安装于机器内部（相机、光电二极管、高温计）的传感器实时采集过程数据，通常逐层进行。

软件分析这些数据，并将其与预期的工艺参数进行比对，温度、熔池形态以及粉末沉积密度。

如果检测到超出规定范围的偏差，系统可以触发警报，标记受影响的区域供后续审查，甚至在缺陷零件上浪费更多材料和时间之前停止打印任务。

以下是商业化最成熟的技术，

除上述技术外，其他方法仍处于研究或开发阶段，例如声发射、激光超声和实时X射线成像。

它们未来可能获得更大发展空间，但如今仍主要局限于实验室环境。

监测能有效检测与打印过程本身相关的问题，孔隙、飞溅、热变化或熔池不稳定，这些问题甚至可能导致打印机机械损坏。

其主要局限性在于产生的数据量巨大，以及将如此多的信息转化为简单决策的难度。

后处理检测在零件离开打印机后对其进行检验。

它不是监测过程，而是评估最终结果。

例如，检查几何形状是否与原始设计匹配，以及是否存在肉眼无法看到的内部缺陷。

零件离开打印机后，或在热处理、去支撑等额外步骤之后，会被送往独立于制造机器的专用检测站。

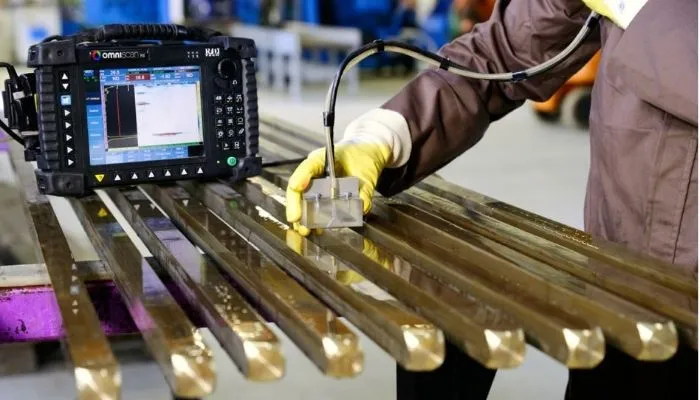

在那里，两类检查被结合起来，外部检查，将零件几何形状与原始设计进行比对；内部检查，寻找气孔或未熔合等隐藏缺陷。

只有当零件通过这两项检查时，才被认为可以投入使用。

以下是行业中最广泛使用的技术，

除此之外，更多专业化或近期采用的技术主要用于特定应用场景，例如航空航天零件鉴定。

后处理检测是正式认证成品零件符合规定规格的唯一途径，这在航空航天和医疗等行业中至关重要。

然而，它伴随着巨大的代价，只能在零件完成后进行，因此当发现缺陷时，材料和机器时间已经被浪费。

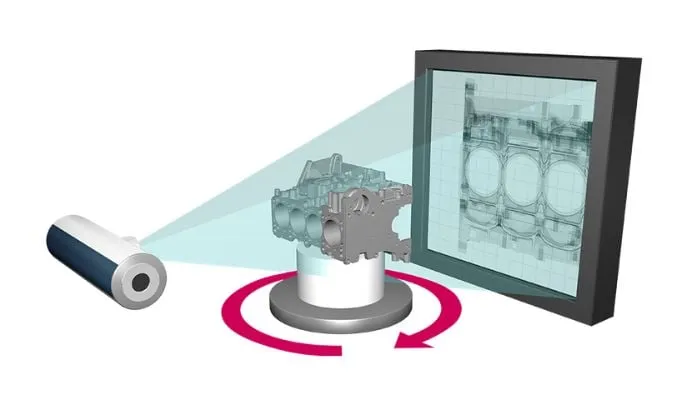

此外，计算机断层扫描价格昂贵，且在大尺寸零件上灵敏度会下降。

在了解了每种方法的工作方式后，下面的表格总结了它们的主要区别，

原位监测市场由打印机厂商自身和专门的供应商共同主导，后者的系统可与不同品牌的机器集成。

例如，EOS提供自己的解决方案EOS Smart Monitoring，直接内置于其工业金属打印机中，将光学断层扫描与闭环控制相结合。

在独立供应商中，Phase3D（前身为Additive Monitoring Systems）表现突出。

其Fringe Inspection系统采用结构光技术，逐层测量粉末床，具有很高的尺寸精度。

2026年，该公司宣布其系统与EOS M4 ONYX打印机完成集成，此前其已与NASA和美国空军有过合作。

Renishaw是该领域的另一知名企业，同年宣布与Addiguru和Apex合作，进一步推进原位监测技术。

在熔池监测领域，Sigma Labs已将其PrintRite3D系统确立为DMG MORI LASERTEC产品线中的首选方案。

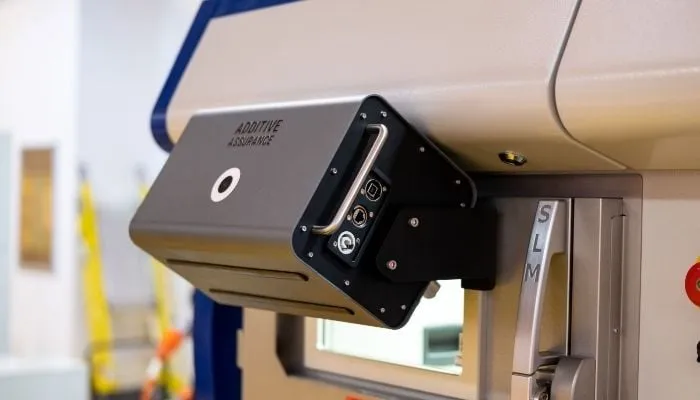

总部位于澳大利亚的Additive Assurance凭借其AMiRIS系统采用了类似的方法，该系统已集成到Additive Industries和Nikon SLM Solutions这两家行业关键制造商的打印机中。

在所需投资方面，这两种策略的起点截然不同。

根据金属增材制造领域专家发布的组件级成本分解数据，最基本的原位监测系统（如配备图像处理功能的相机）成本在7,000至12,000美元之间（约合6,100至10,500欧元）。

针对工业打印机的工厂集成解决方案（如EOS或Sigma Labs的产品）则按个案定价，没有公开的参考价格。

另一方面，后处理检测需要大得多的投资。

据计量和工业计算机断层扫描设备制造商蔡司（Zeiss）称，CT扫描仪的价格从10万美元到超过100万美元不等（约合88,000至880,000欧元以上），具体取决于其分辨率和容量。

此外，虽然原位监测通常直接集成到打印机自身的软件中，但蔡司指出其CT系统包含专门的培训模块，这意味着学习曲线更为陡峭。

经过上述分析，诚实的答案是，没有赢家。

原位监测与后处理检测之间并非竞争关系，而是互补关系。

前者在打印过程中充当早期预警系统，防止在已无法挽回的零件上继续投入更多材料和机器时间。

后者目前是正式认证成品零件符合规定规格的唯一途径。

事实上，ASTM E3166等针对增材制造金属航空航天零件的标准所针对的正是这种方法。

行业趋势也明确指向在同一工作流程中结合这两种方法。

越来越多的金属增材制造企业将原位监测作为第一道筛选，仅对通过初步检查的零件进行后处理检测，而不是将两者视为两个独立的阶段。

两种策略回答的是同一个问题，我们如何知道一个3D打印零件是否可以安全使用？

原位监测在过程进行中持续监控，后处理检测认证最终结果。

随着金属增材制造在严苛行业中的不断深入，我们很可能会看到越来越少的企业在两者之间做选择，而越来越多的企业将两者纳入同一个质量控制工作流程中。
