自然通讯文章，3D打印做热隐身应用。

把一个苹果，藏进一个梨里，拿热像仪去拍，会看到什么？

答案是只看到一个梨。

梨里面那颗苹果留下的温度痕迹，被抹得干干净净，仪器读不出来。

更狠的是运用同一套方法，在红外相机拍摄下，一张人脸伪装成了另一张脸。

我们细看这篇论文。

延伸阅读：自然秩序再造！3D打印+机器学习实现无序结构调控

故事的起点，是一个听起来简单做起来极难的问题，怎么用3D打印，把一团原本只存在于方程里的各向异性导热材料造出来。

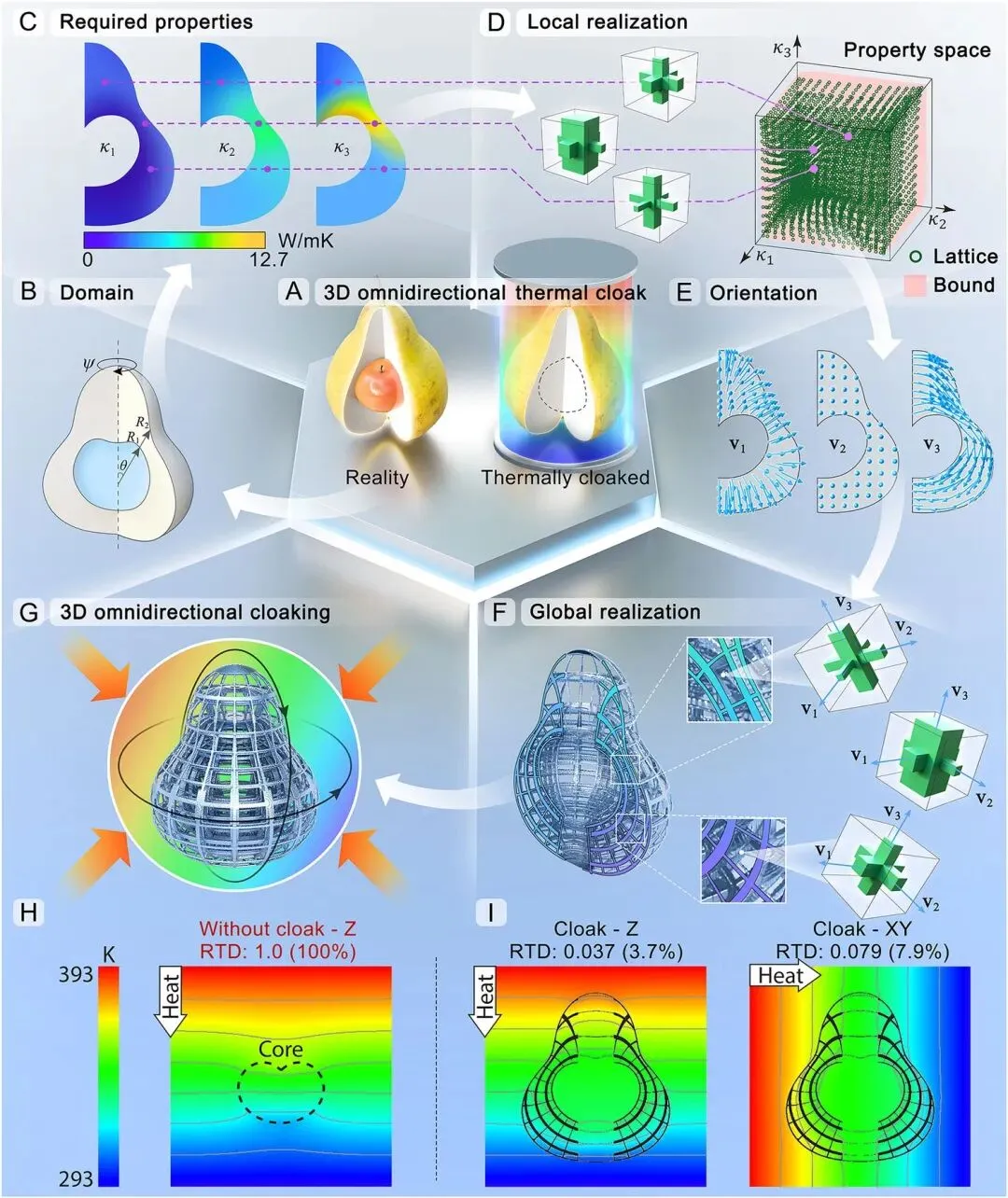

图1：苹果藏进梨里的完整实现链条。图中给出了斗篷所需的各向异性导热性质分布，局部点阵单元如何覆盖所需的性质空间，三个主方向场，去均质化生成的整块点阵结构，以及Z向和X向加热下的仿真温度场。截自原论文图1，NatureCommunications，2026。

不靠隔热，把热量骗回来时路

先把最基本的物理说清楚。

一块均匀材料里，热量从热的一端流向冷的一端，等温线是一组间距均匀的直线，摸哪里都一样规矩。

往里面塞一个导热性质不同的东西，比如一颗苹果，热流就要绕着它走，等温线跟着弯曲，背景表面留下一圈变形的痕迹。

热像仪拍到的，就是这圈变形，等于在向外界宣布这里面藏了东西，大概是什么形状。

隐身斗篷要抹平的，正是这圈变形。

可以这样想，把没藏东西时那个规规矩矩的温度场看成一张橡皮膜，在膜上把要藏物体的位置抠一个洞，再把洞口周围的橡皮向内挤压，撑大到能塞下真实的物体。

这个挤压过程对应的物理量，就是材料的导热系数。

原本均匀又各向同性的一块材料，被挤压之后必须变成空间上处处不同，且在不同方向导热能力都不一样的各向异性材料，外部的热流才会看起来完全没被打扰过。

3D空间里每一点对应三个互相垂直的主方向，材料在这三个方向上的导热能力都不同，而且这三个方向本身还会随位置连续转动。

把很多局部朝向各异的小格子硬拼在一起，格子交界处对不上，连不成一个整体，3D打印机根本无从下手。

这正是论文开篇点名的长期难题，怎么在任意形状的3D区域里，做出一个真正连通又能被打印出来的各向异性梯度结构。

答案先从点阵结构开始

点阵结构在3D打印圈子里不新鲜，轻量化设计天天在用。

这篇论文里，点阵结构被用来干一件完全不同的事，模拟各向异性导热系数。

具体做法是找一种简单到不能再简单的点阵单元，看能不能靠改变尺寸凑出各种各样的各向异性导热性质。

作者用的单元是三根互相垂直的方截面杆，交叉成一个立体十字，杆用高导热的铝合金AlSi10Mg，缝隙里灌低导热的PDMS硅胶。

铝合金导热系数113瓦每米开尔文，硅胶只有0.16，差了700多倍。

三根杆各自的粗细，就是三个可以自由调节的旋钮。

这么朴素的结构，覆盖的性能范围居然逼近理论上限，也就是论文里说两种材料能拼出的所有可能性质的边界。

简单结构实用，这是这篇论文能往下推进的关键一环。

把点阵算成热隐身完整结构

局部单元解决了，下一步是把它们拼成一整块连通结构，还得让每个位置的朝向对齐当地的三个主方向。

这一步借用的是力学拓扑优化领域已经成熟的去均质化技术，原本用来把优化算出来的抽象材料密度场，变成真正能打印的杆件结构。

下面三段话有点复杂，但我们试图按照原文的语言翻译解释。

具体做法是解一个映射，让它的梯度处处对齐当地想要的方向场，得到的是三片光滑的标量场，而不是一堆各自为政的局部朝向。

把这三片场分别代入余弦函数，生成三组互相垂直的波纹曲面，再做布尔运算取交集，杆件的位置和粗细就自动对上了当地需要的点阵参数。

因为整块结构从头到尾都源自同一片连续的场，相邻区域天然衔接，不需要人工缝合，也不会出现打印不出来的悬空断点。

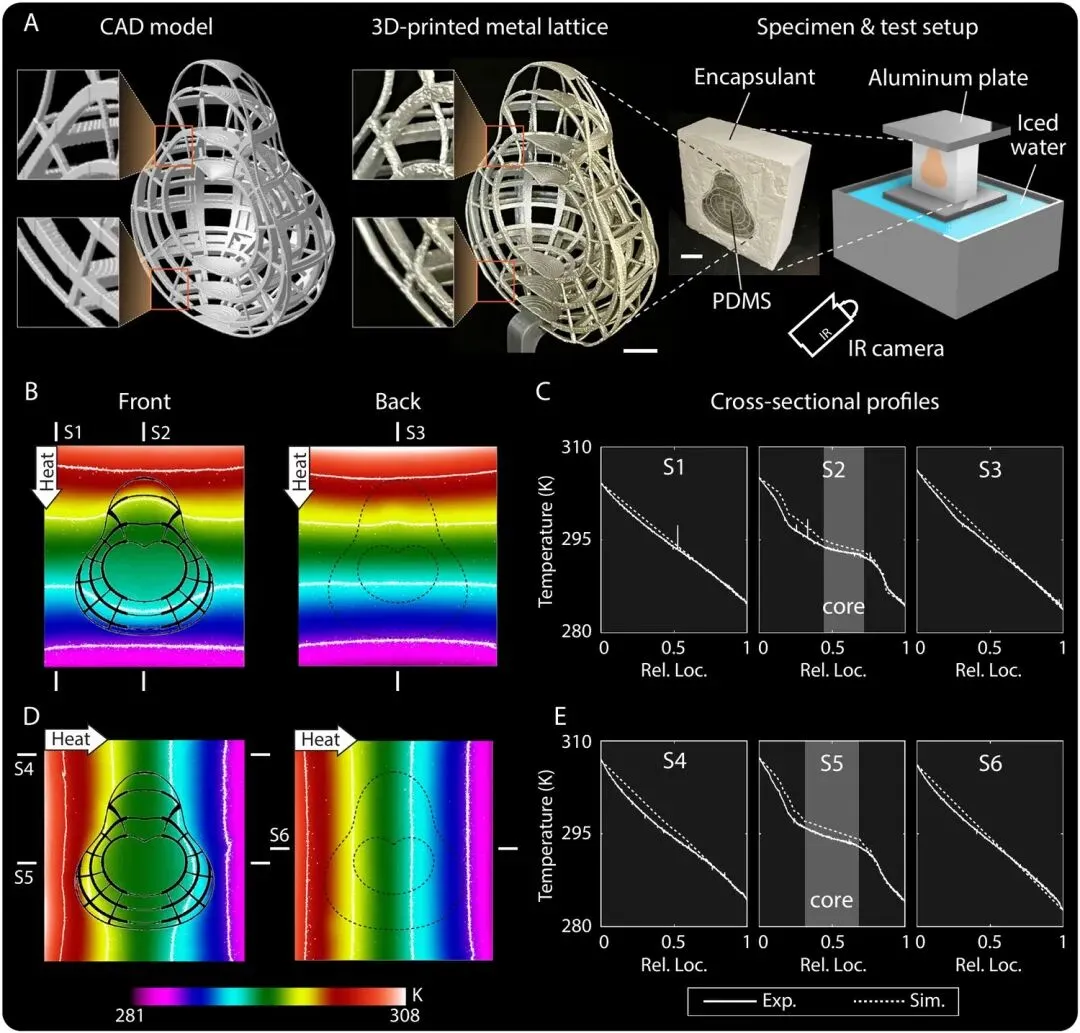

图2：苹果梨斗篷的制造和实测。从左至右依次是CAD模型，金属3D打印出的铝合金点阵，以及灌注PDMS和背景导热胶后的完整样品与测试装置。样品夹在热源和冰水之间，用红外相机记录表面温度，实测的截面温度曲线和仿真结果基本吻合。截自原论文图2，NatureCommunications，2026。

效果怎么量化，论文用了一个叫RTD的指标，可以理解成打分，背景温度场被搅乱的程度，没有斗篷时记作1，完全看不出被藏了东西记作0。

苹果藏进梨里这个最初的例子，从上方加热RTD只有0.037，从侧面加热是0.079，背景的等温线几乎还是直的，苹果的存在感被压得很低。

更关键的是，这套结构真的被造了出来。

金属3D打印做出铝合金点阵，配合PDMS和背景导热胶的模具浇铸，拼成一块实物样品，夹在热源和冰水之间用红外相机拍，实测的温度剖面和仿真结果对得上。

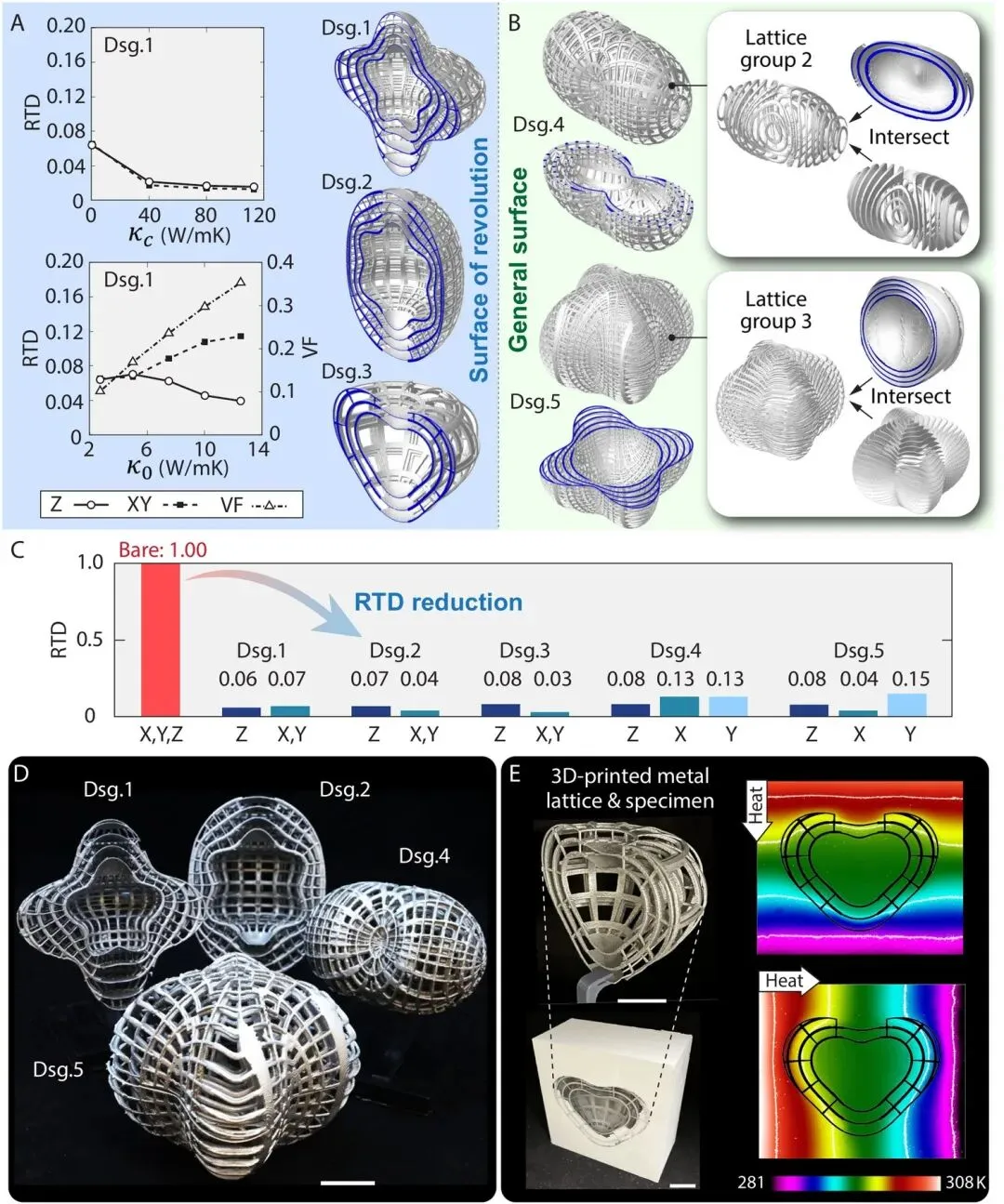

图3：五种更复杂形状的斗篷及其表现。其中三种是旋转对称形状，两种是完全不规则的自由曲面，各方向RTD均在0.15以下。图中还包括唯一一个被制成金属实物并完成实测的心形设计，热像仪拍出的温度场同样规整，心形轮廓几乎隐形。截自原论文图3，NatureCommunications，2026。

苹果和梨还只是旋转对称的规则形状，论文接着测了五种更复杂的结构，有的仍是旋转体，有的干脆是完全不规则的自由曲面。

五种形状在三个方向上的RTD（热隐身性能）全部压在0.15以下，其中一个心形设计被真正做成了金属点阵实物，红外相机拍出的温度场同样规矩，心形轮廓在热成像里几乎隐形。

斗篷的表现对藏在里面的物体是什么材料也不敏感。

最难的一关，热成像玩转变脸

最有戏剧性的一步，是把这套方法用在两张真实的人脸上。

一张脸戴着眼镜藏在里面，外面套着另外两张脸拼成的曲面。

人脸的表面太不规则，直接写出变换热学需要的解析表达式做不到，论文借用了另一种函数，去逼近扫描点云拟合出的真实五官。

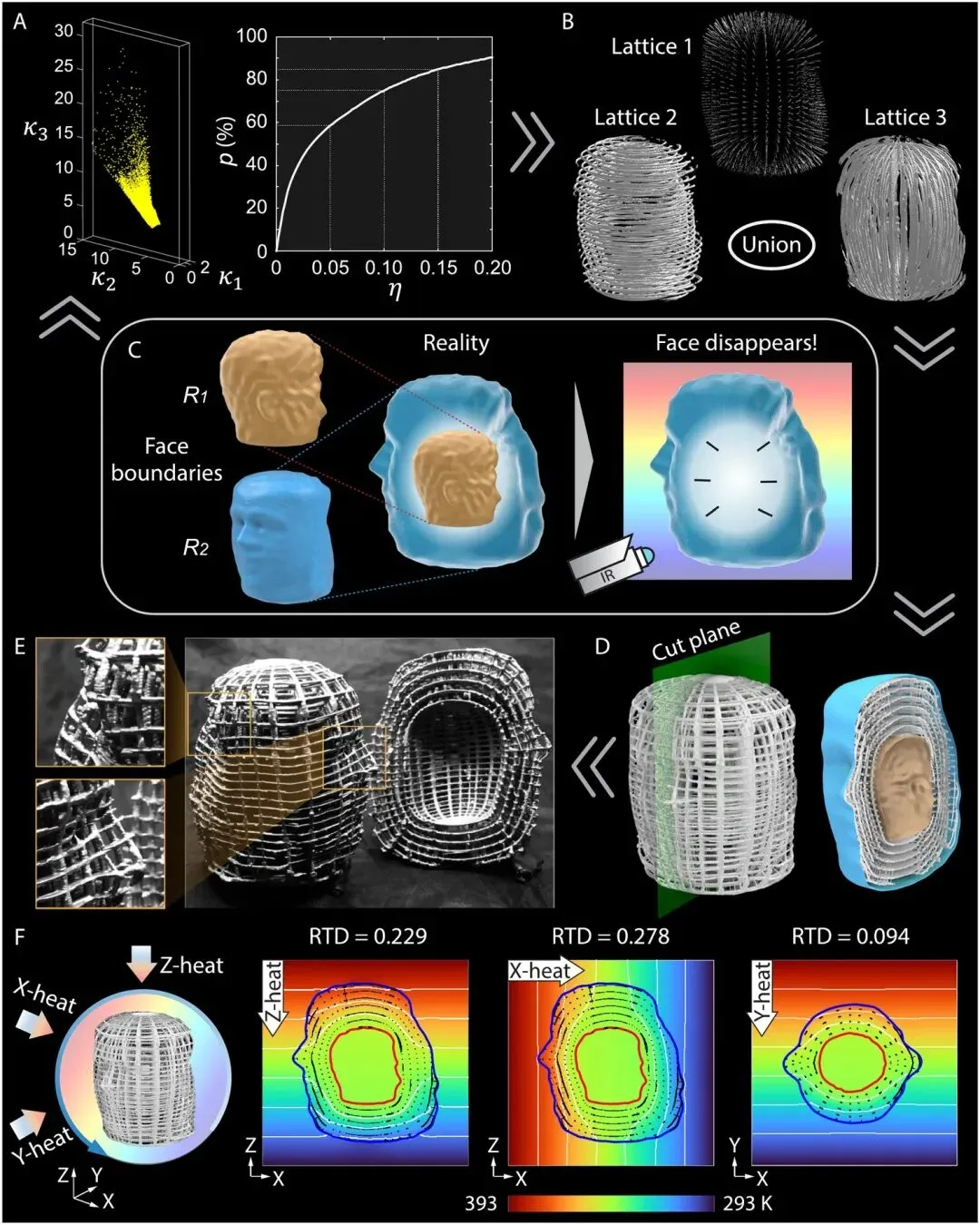

图4：人脸热隐身斗篷。图中给出了三个主值的空间分布和近横观各向同性的统计比例，生成的三组点阵结构，两张人脸用球谐函数拟合出的曲面和隐身效果示意，完整结构及其剖面，SLA打印出的实物，以及Z向、X向、Y向加热下的仿真温度场。截自原论文图4，NatureCommunications，2026。

人脸这种极端不规则的形状，带来一个代价。

算出来的三个主方向场变得杂乱无章，直接求解会出数值问题。

文章退了一步，利用其中两个主值经常很接近这个特点，把它们当成完全相等来处理，人为把方向场磨平滑，才把问题解了出来。

创新的边界

论文里所有的实验验证，统计的都是加热60分钟之后的稳态温度场，系统彻底热平衡了，热隐身斗篷才拿得出漂亮的成绩单。

现实世界的热探测很少是稳态的，人和设备是在动的，热源也在变。

正文没有展开动态响应的表现测试。

以其开篇拿章鱼乌贼的伪装打的比方为例，其靠皮肤里的色素细胞实时变形做出来的光学伪装，几毫秒就能换一次花纹。

而这篇论文做的是被动的几何结构，一旦3D打印出来，形状和取向就固定了，专门为苹果梨这一组曲面设计的斗篷，换一个物体基本等于从头再来一遍设计和打印。

而金属3D打印铝合金点阵，再分别浇铸PDMS和导热胶，三种材料三道工序拼成一块样品，最小特征尺寸卡在0.5毫米，材料批次之间的性质波动也会影响最终效果。

对3D打印行业来说，热隐身可能只是新的应用思路

我们认为，这篇论文里值得3D打印从业读者留意的，除了隐身斗篷本身，还有金属3D打印在这里扮演的角色。

常规的金属打印价值主张大多停在减重和一体化成型，这里用的是另一种能力，把一个连续变化的物理场直接变成一整块处处不同又浑然一体的精细点阵，普通加工工艺做不出这种结构。

类似的技术，可以去做电学导电或者压力流场的三维超材料，热隐身斗篷是其中一个有趣的应用方向。

未来的工作论文提到，金属3D打印点阵加两次浇铸，三种材料三道工序，如果多材料3D打印能一次成型把高低导热两种材料同时打出来，省掉浇铸这一步，从实验室样品到批量可用构件之间的距离会明显缩短。

写在最后

3D打印这次创新是把一个原本只存在于方程里的各向异性材料场，变成了摸得着的实物。

它有没有可能有一天走出实验台，去伪装一根管道，一台设备，甚至一辆车留在热像仪里的探测痕迹，现在看还不好讲。

但能确定的是，3D打印行业习以为常的点阵和拓扑优化还能组合涌现出许多有潜力的新工程应用。

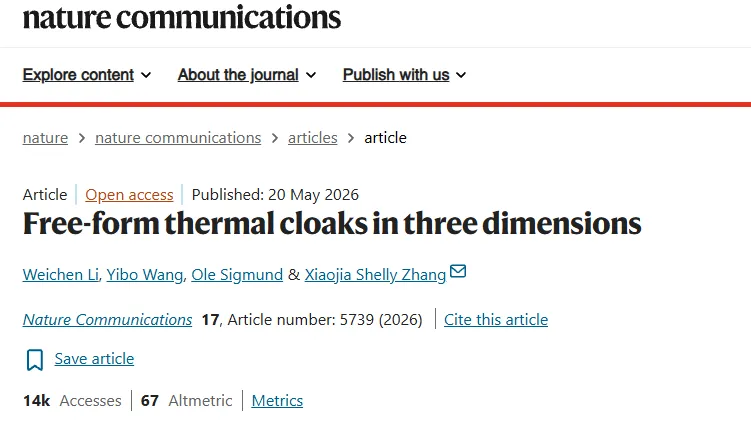

论文原文：Weichen Li, Yibo Wang, Ole Sigmund & Xiaojia Shelly Zhang, Free-form thermal cloaks in three dimensions, Nature Communications 17, 5739（2026）
