3D打印航模机翼减重专用填充,魔改拓竹切片开源

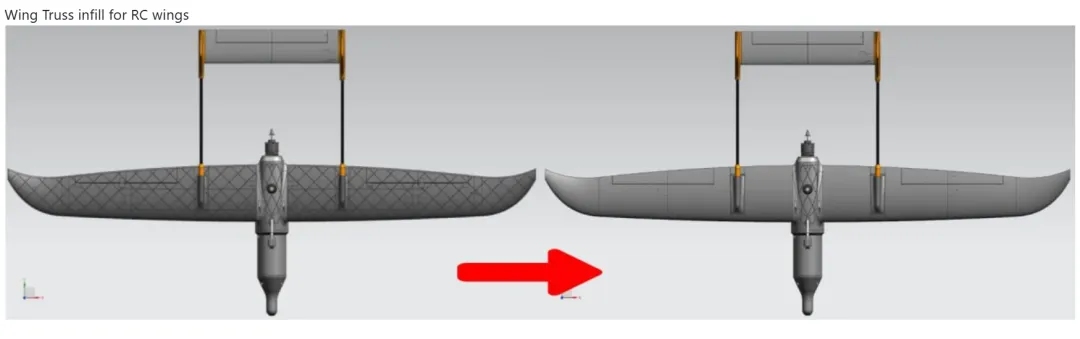

3D打印航模爱好者有一个共同的痛点。

传统切片软件给定的填充图案,没有一个是为机翼专门准备的。

6a966fa0eb4e3.webp?auth_key=1788245673-817016-0-d1dd5187ba7a573528d8734cbbdc3772

网格、三角、陀螺、自适应立方,这些图案都是为通用零件设计的,材料在三个方向上均匀铺开。

可机翼主要承受弯曲和扭转,受力方向非常明确。

均匀铺料,等于把一半材料放在了用不上的位置。

于是常见的做法是绕开填充,回CAD自己画骨架。

肋要斜45度,减重孔要开在肋上,孔径还得跟着翼型往翼尖收。

一副机翼画下来非常头疼。

打出来一称,可能比预期还重了十几克,想验证放宽肋间距是否更优,只能回CAD重画一遍。

真正折磨人的是这件事没有尽头。

结构参数每改一个数,模型就得重画一次。

绝大多数团队试到第二版就收手,凑合能飞就定型,那些从来没被验证过的重量,就一直背在飞机身上。

这和3D打印长期以来宣称的极致轻量化背道而驰。

现在有网友把这道工序整个搬进了3D打印软件,试图开放参数用以优化专门使用机翼结构的填充。

6a966fa159198.webp?auth_key=1788245673-636097-0-f279def4068af02be0d417f877f2ca78

航模3D打印爱好者的宝藏工具?

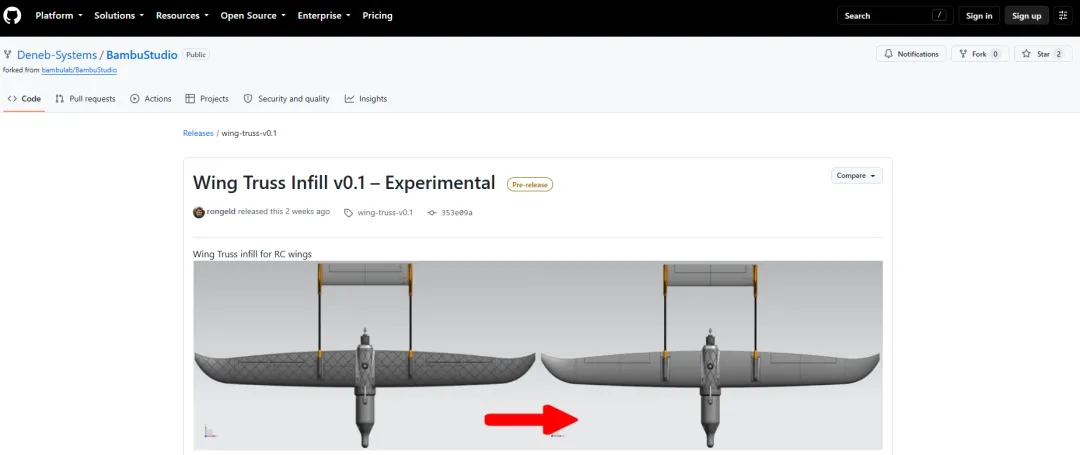

我们无意中发现GitHub上出现的BambuStudio的定制(魔改)版本,标签wing-truss-v0.1。

后面搜到作者同一天在社区的航模版贴出打印件剖面:

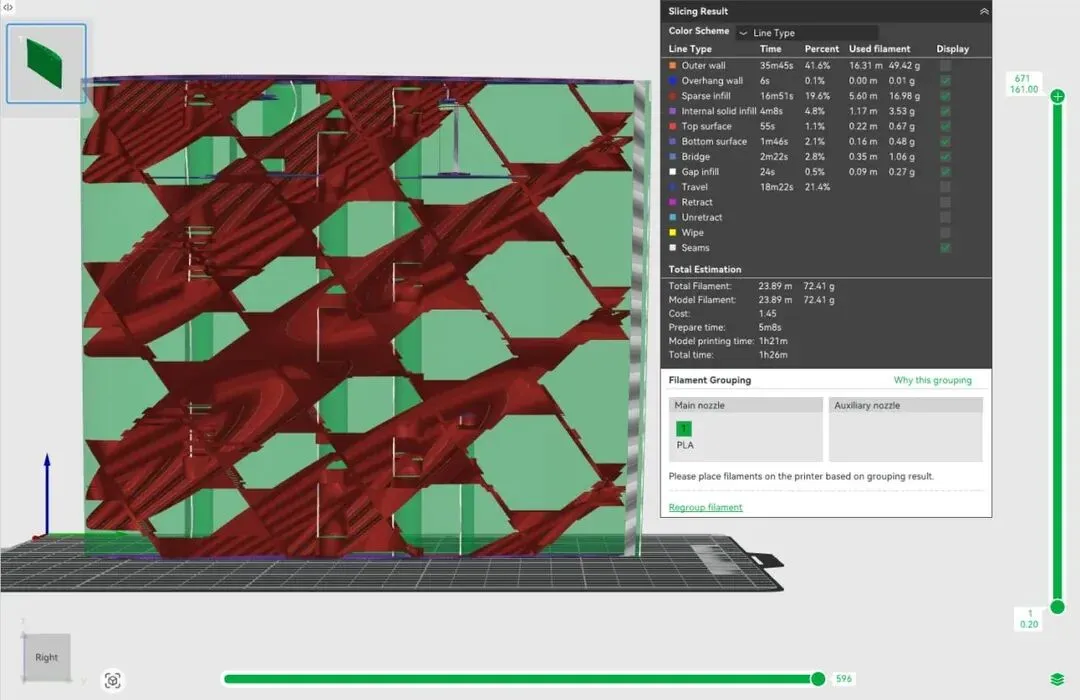

斜向交叉的支撑墙,墙上开着减重孔,蒙皮下的桁架为减重而生。

6a966fa1c91be.webp?auth_key=1788245673-940337-0-1534e2a1fc6f864c417f5f556c4e46bf

从功能开,一开始丢进切片器的模型,只是一整块实心机翼即可。

然后所有斜肋、所有减重孔,都是调参后切片生成的。

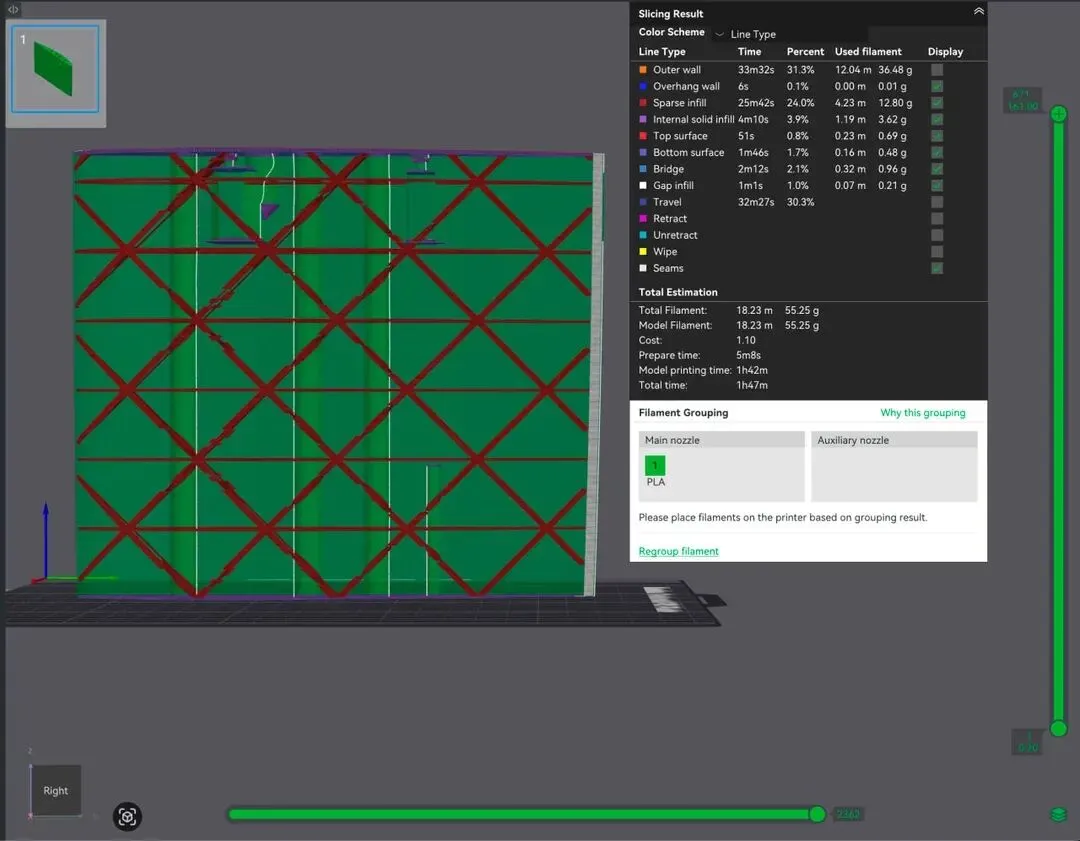

我们看了看算法,原理一句话说就是,每层照旧画直线,但整组线随高度沿翼展方向平移一点,层层叠上去,从侧面看就连成一道倾斜的墙。

再来一组反向平移的,两组交叉,就是常见的机翼桁架。

6a966fa242cf4.webp?auth_key=1788245674-185454-0-b5f8b92244a836bc984adcd8313d8a66

所以它切片一点不慢,本质上还是最朴素的直线填充,只是每层多加了一个偏移量。

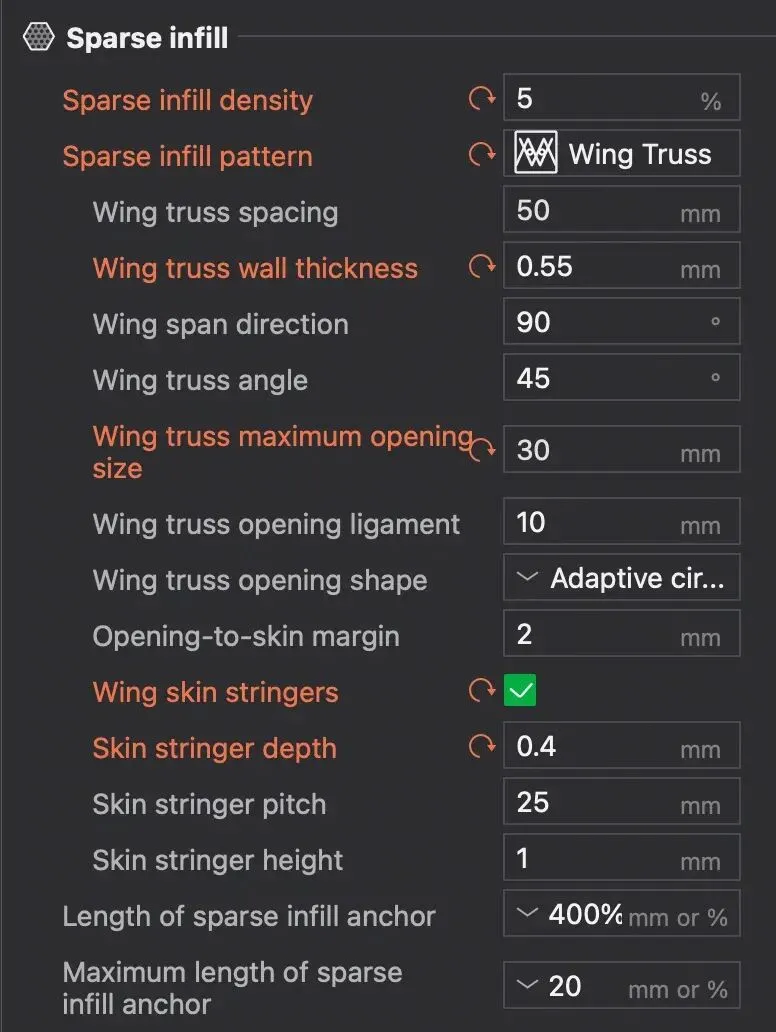

零件的内部结构从此不再由建模决定,而是变成切片界面上的一排滑块。

肋间距想从50毫米改成40毫米,拖一下,重切,完事。

6a966fa2a7229.webp?auth_key=1788245674-339031-0-7698bb3a4a4647aeb906d81830065b9b

从此之后你只需要建一个外形正确的实心体。

翼型对、扭转对、后掠对,内部不用再优化设计。

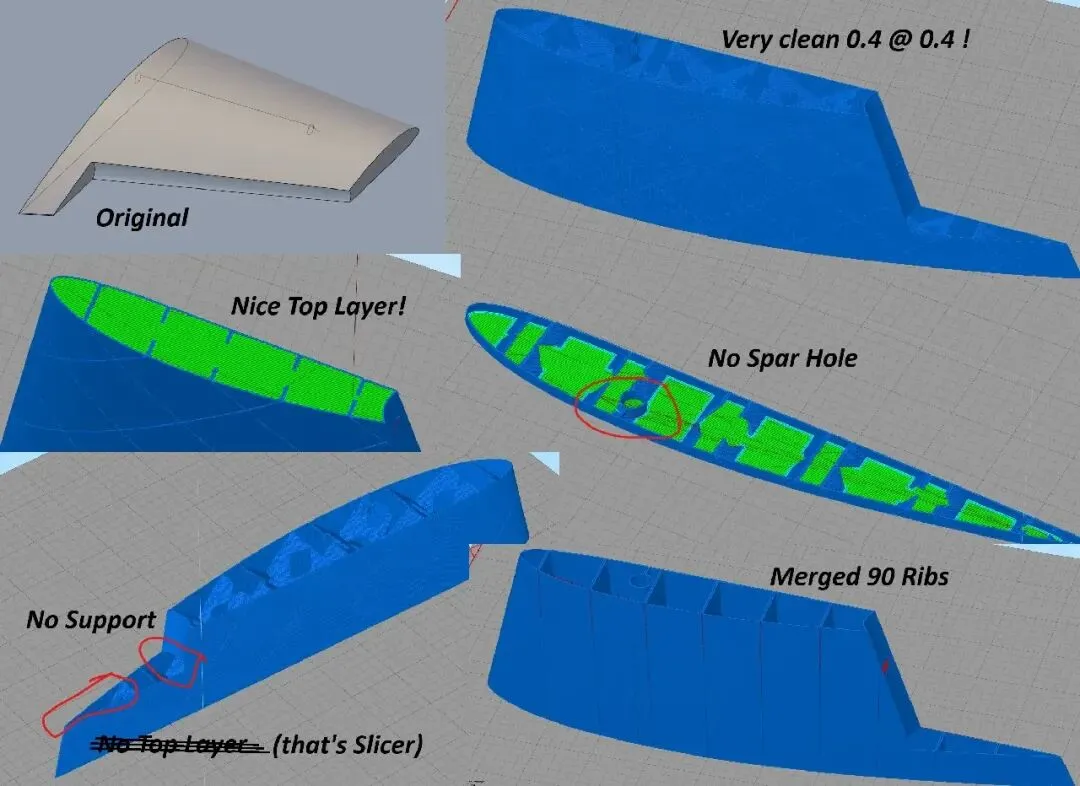

不止机翼,很多3D打印件都能用项目名字叫WingTruss,机翼桁架,但它真正的适用条件也包含了类似机翼的细长零件,且主要承受单向弯曲。

符合这两条的3D打印件比想象中多。

多旋翼机臂、云台支架、尾翼、垂尾、整流罩、桨叶模型、风洞模型、桁架梁、展架支撑、赛车尾翼、船龙骨。

6a966fa32cc17.webp?auth_key=1788245675-725389-0-cb8f888a1149ebb0fa535bf1fe065e99

凡是长条形的结构件外壳都可以试。

用在这些件上,你只需要把翼展方向这个参数对准零件的长轴。

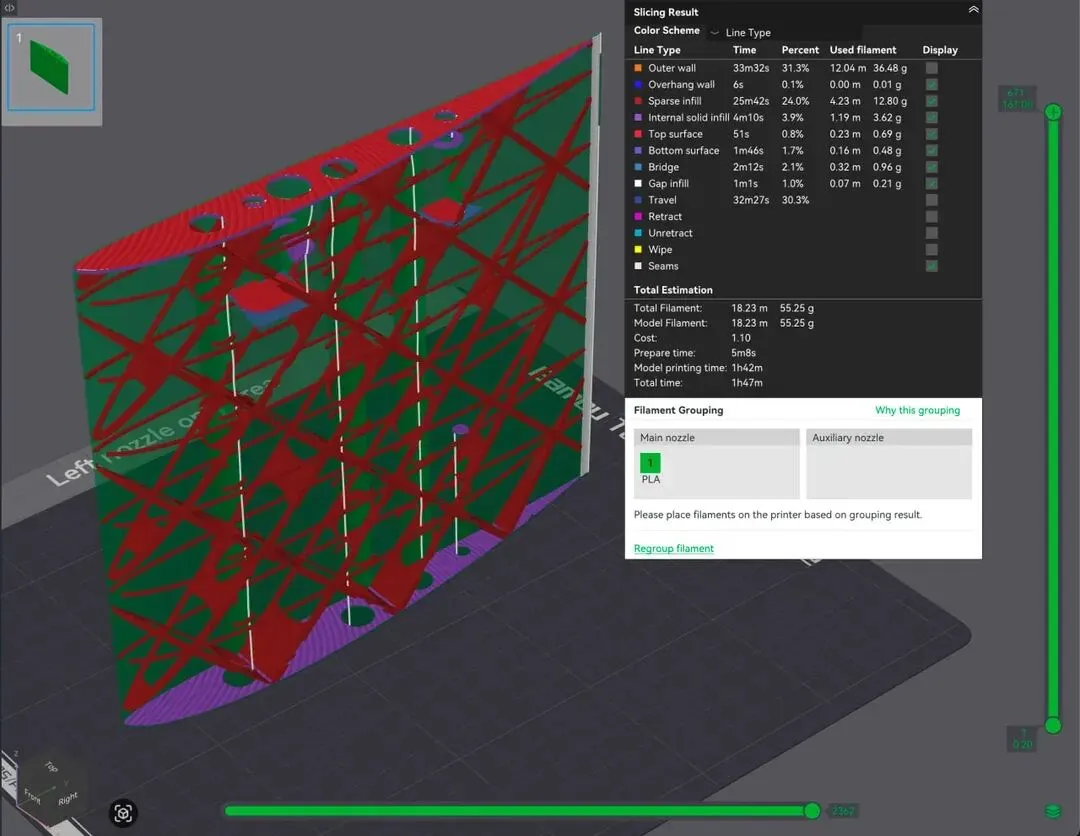

减重孔随手可调墙上的孔这个功能也很实用,可以用于减重、走线、检修。

大小和间距是两个滑块。

要留检修口就开大,要刚度就调小,不需要就直接设成实心墙,切片就能完成。

6a966fa383174.webp?auth_key=1788245675-857744-0-030920698ad856e1537ac2cc657caf18

内壁加强,专治薄壁鼓动

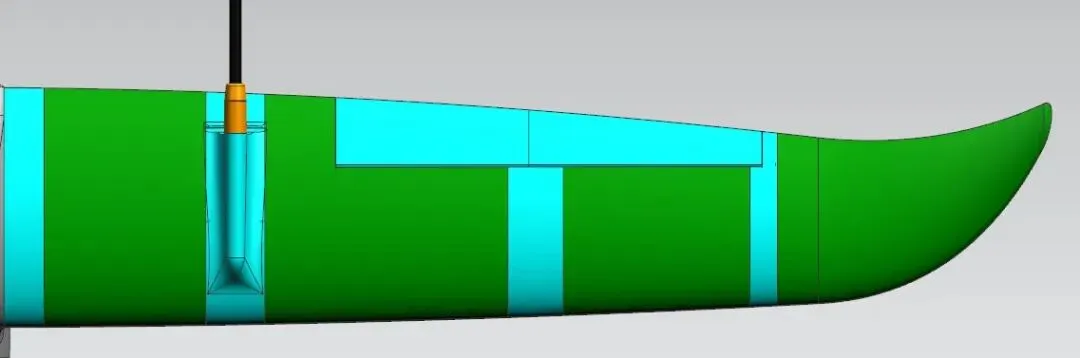

有个可选项叫展向桁条,沿零件内壁生成贯通全长的加强轨,只出现在几个固定站位上。

3D打印的薄壁件有个通病,壁厚只有两三条挤出线,大面积无支撑的区域在气流下会鼓动,件本身也容易内塌。

桁条加强功能防的就是这个。

默认关闭,翼弦大、蒙皮薄的机型建议打开。

6a966fa3d348e.webp?auth_key=1788245675-902760-0-15154933ee44ff72a62382b0271bb576

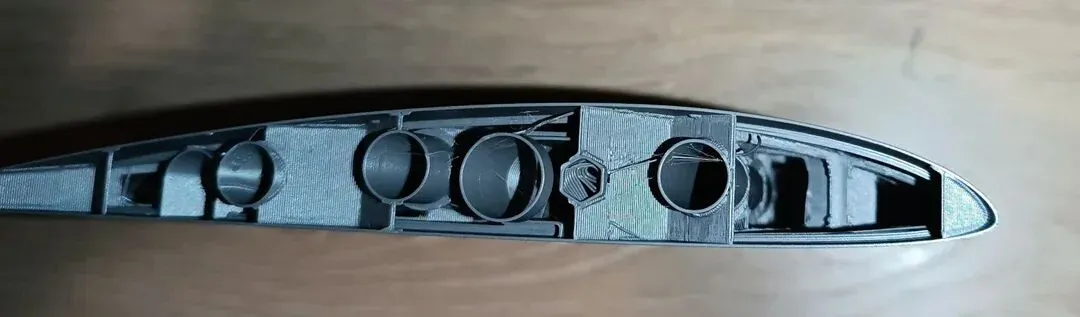

碳管孔照旧避让

模型里原有的碳管孔、翼梁槽保持原样,填充会自动绕开。

这一点我们也是查了查才理解,3D打印机翼在绝大多数实际方案里,主弯矩仍然由碳管承担,桁架填充负责的是抗扭和防止蒙皮失稳。

一种填充图案把碳管省掉是不太现实的,所以碳管孔的切片避让是实用的。

6a966fa43b87b.webp?auth_key=1788245676-541301-0-07e7b92780f658fc63bb71b42dd46b1a

装之前先看这三条

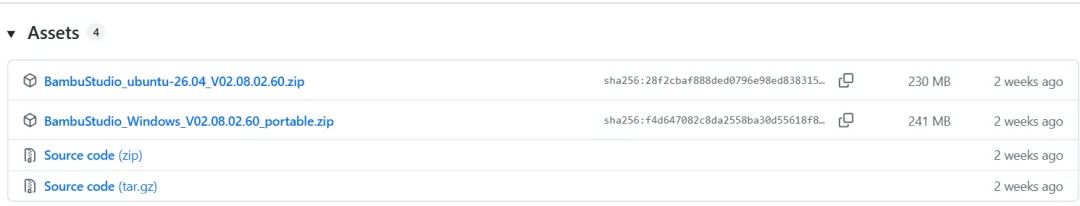

GIt仓库是Deneb-Systems/BambuStudio,标签wing-truss-v0.1。

基于BambuStudio02.08.02.60,AGPL-3.0,源码公开,也能自己编译。

它连不上打印机,网络插件被拿掉了。

只能切片、导出G代码、拷SD卡,没有局域网发送,没有云打印,没有摄像头监控。

Windows版免安装,但可能和现有BambuStudio共用配置目录。

AM易道友好提示,解压之前可以先把打印预设和材料配置备份一份,辛苦调出来的参数不至于被改写。

6a966fa48e2f4.webp?auth_key=1788245676-208803-0-62c0fab86a0c45478adcc818e285058b

八步实操,从实心模型到G代码建实心机翼。

外形做准,内部不用管。

孔和槽照留。

在切片器里摆正。

通常翼弦竖直、翼展沿热床某一根轴。

记住是哪个轴,下一步要用。

强度设置里,稀疏填充图案选WingTruss。

参数要切到进阶模式才看得见。

设翼展方向,和实际摆放对齐。

默认90度。

这步如果设置错误,桁架会横着长,整个结构等于白打。

然后可以设墙间距、墙厚、倾角,再设孔的大小和最小间距。

需要内壁加强就打开桁条。

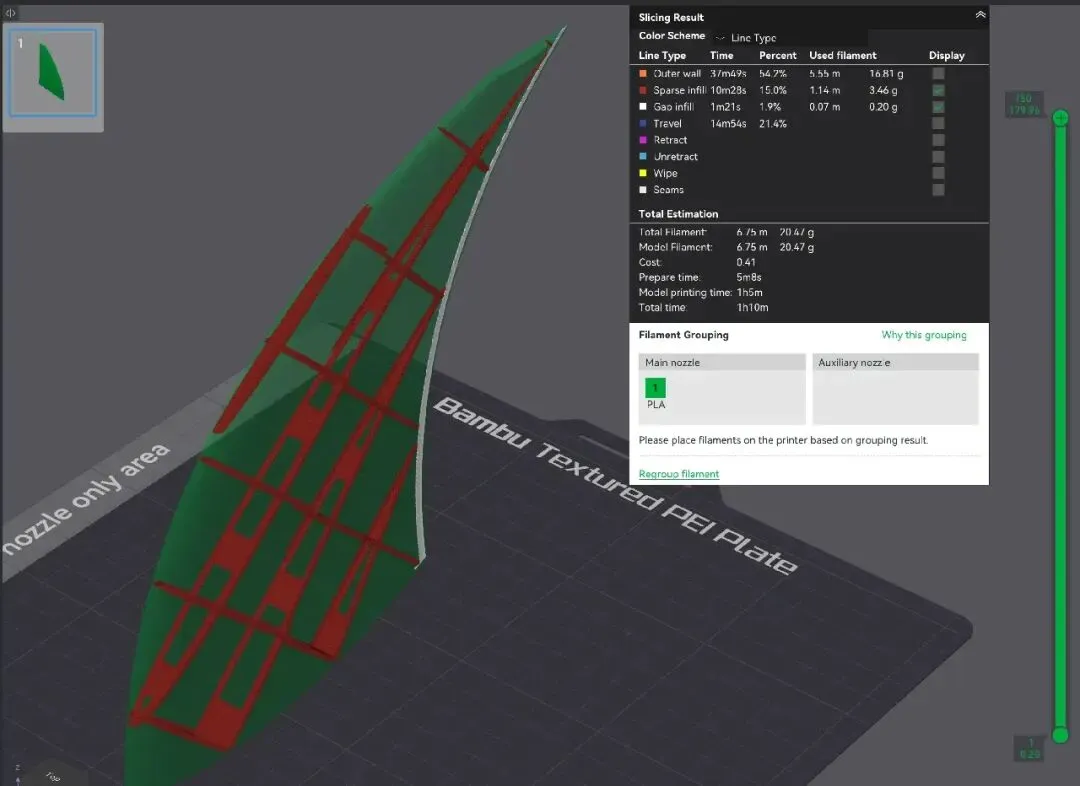

切片后看预览,这步别省。

拖动层预览确认三件事:斜墙在相邻层之间是咬合的,不是一层层分离的薄片,孔堆成整齐竖列;导出G代码,拷进SD卡开打。

6a966fa4ec060.webp?auth_key=1788245677-649013-0-a34656615080ab98fdb8fa7ab4bae2b4

两点值得注意

如前文所说,这个切片逻辑假设零件有明确的长轴和主受弯方向。

方块件、壳体件、多向受力件用它没有意义,我们应该还是应该老老实实用陀螺或自适应立方。

另外是模型不出本机,文件不上传到任何服务器,魔改后只能本地用。

对不方便把敏感气动外形交给第三方服务的团队,这是优势。

写在最后

我们看了看代码库作者并不是业余3D打印爱好者。

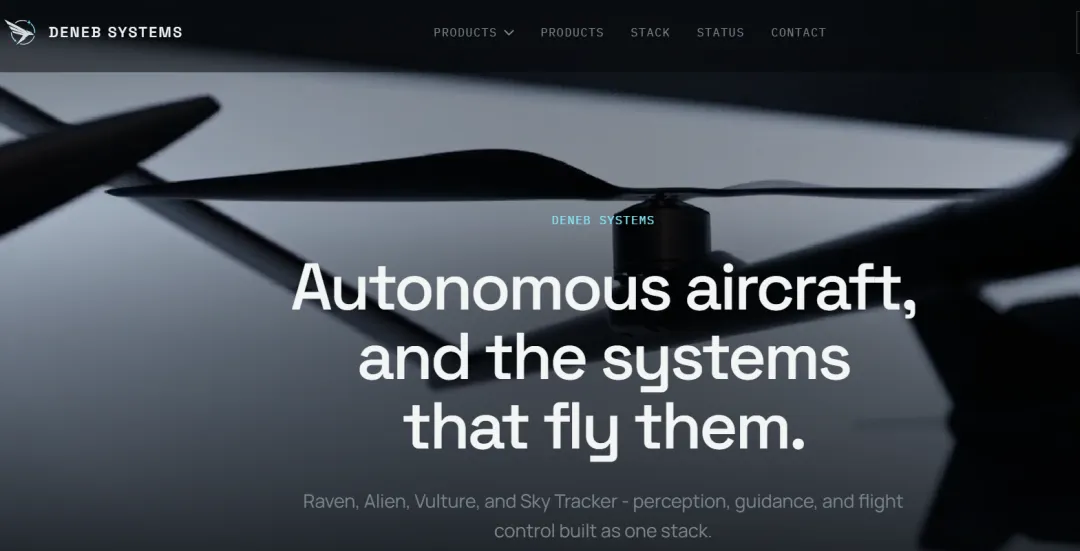

Deneb-Systems是一家做自主飞行器的公司。

6a966fa579476.webp?auth_key=1788245677-950046-0-efd823a9ad4da229e6e717355a98906b

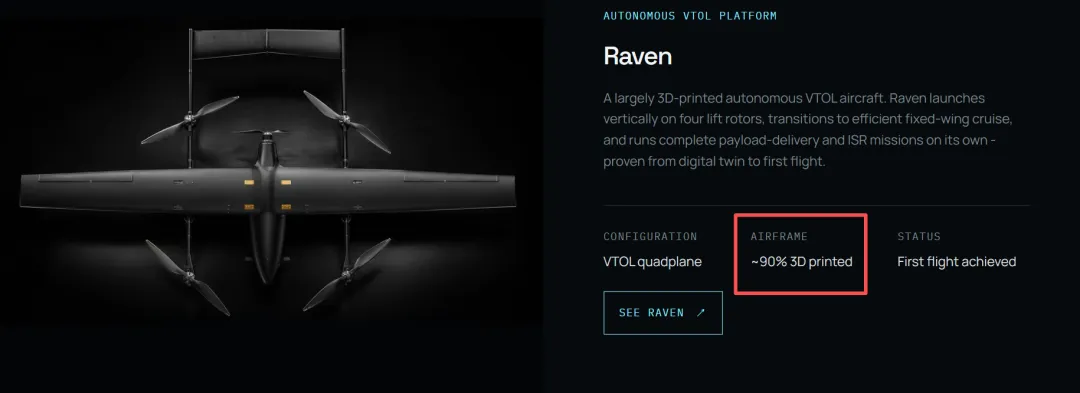

主力机型翼展2.5米,起飞重量目标10公斤,官网写着机身按版本不同,九成到全部由3D打印制造,已完成首飞。

6a966fa5d9cdc.webp?auth_key=1788245677-697005-0-b846170741d1035eb8a570cab79d23c5

产品线还有拦截机、巡飞弹。

所以这不是玩票,很可能是他们自家3D打印产线上的工具。

6a966fa647011.webp?auth_key=1788245678-160318-0-b7e5dbf62f47f52059d9bbab34a4adf7

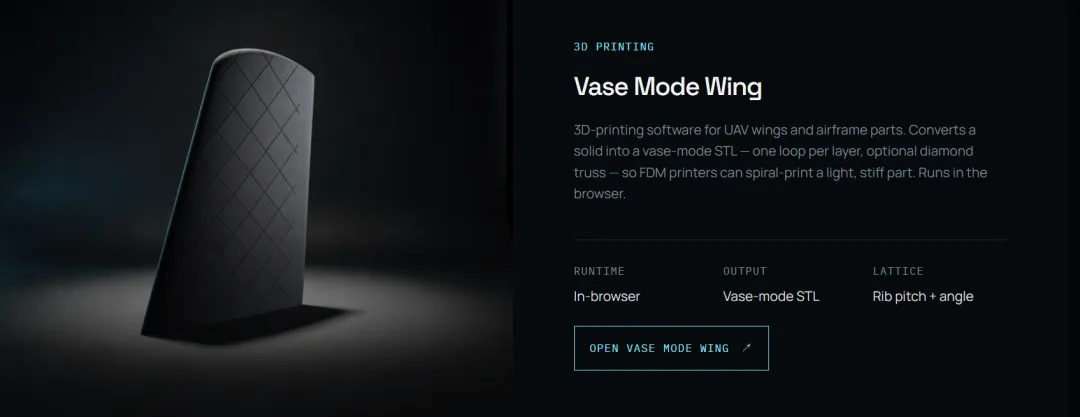

他们家还有个Vase Mode Wing的工具,和WingTruss有相似性,大概核心优势是每层3D打印走线一笔走完最优路径,有机会再研究。

6a966fa69df1d.webp?auth_key=1788245678-636189-0-0c6912a027ed22ade2a595a1e1559308

据此背景,此项目值得一试。我们还没有实际上手试过这个切片逻辑,也欢迎有兴趣的读者尝试评论区反馈。
