美国西北大学机械工程系副教授Tao Sun及其合作者发表了一项新研究。
这项研究揭示了液态金属的原子级排列，而不仅仅是冷却速率和温度梯度，如何决定激光增材制造过程中的晶粒结构形成。

这项以《Operando X-ray scattering reveals ordering-mediated solidification in additive manufacturing》为题发表在《自然·通讯》上的研究成果，为行业提供了一个新的原子级杠杆，用于预测和控制打印金属部件的微观结构。

激光粉末床熔融及其他激光增材制造工艺已能生产出用于航空航天、医疗和能源领域的高端部件，但复杂合金中形成的微观结构仍然难以预测，这成为在最安全关键领域使用激光增材制造的障碍。

材料科学家传统上通过两个变量来模拟凝固行为，一个是冷却速率，一个是液固界面的温度梯度。
Tao Sun的团队与包括Lin Gao、Kyle Mumm和Zhongshu Ren在内的合著者一起，着手测试经典模型完全忽略的一个因素，熔融金属本身在开始凝固之前其内部原子的结构排列。

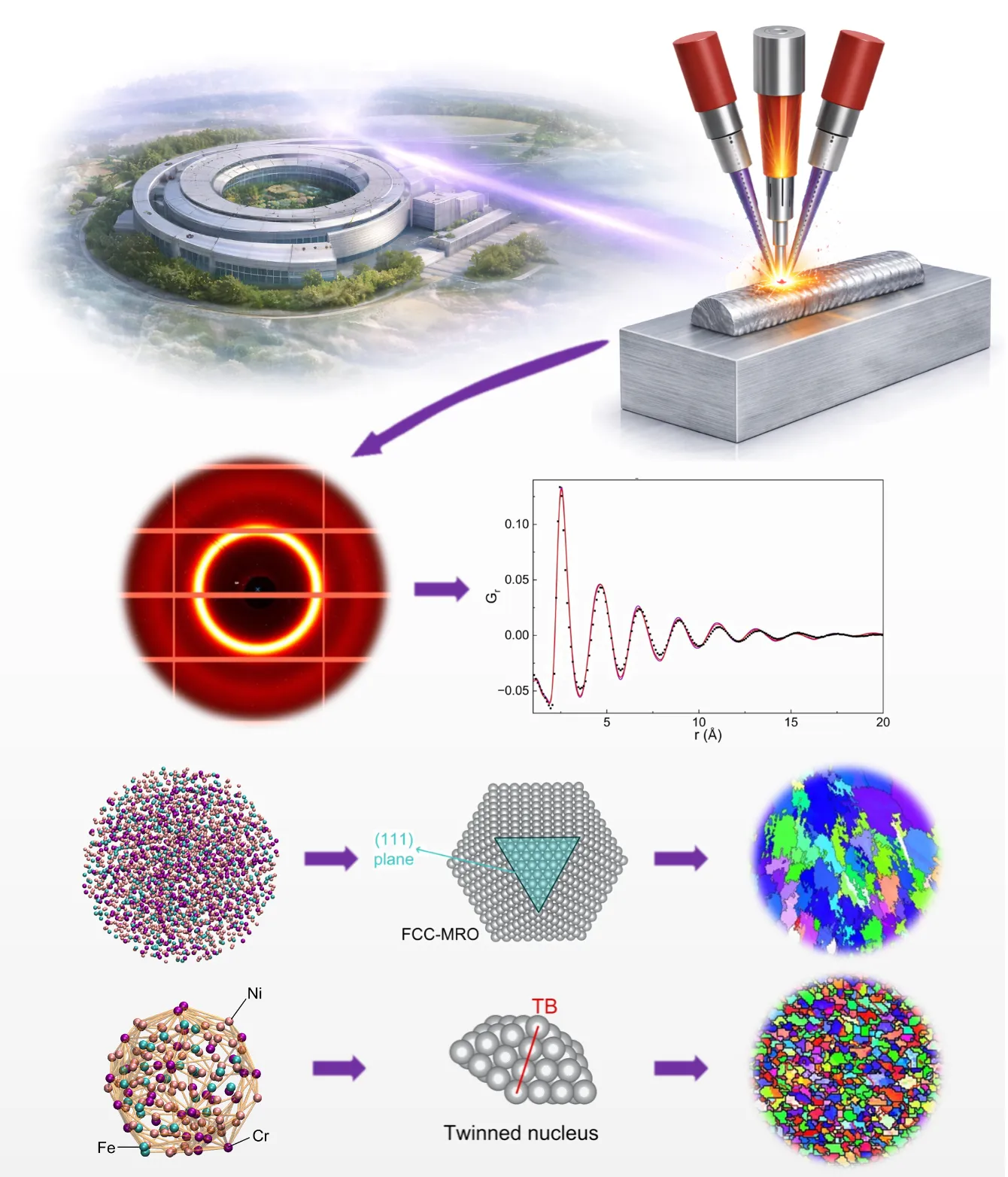

利用操作式同步辐射X射线全散射结合快速对分布函数分析，该团队捕捉到了Inconel 718及其他合金熔池在发生过程中的行为，而非事后从已凝固完成的部件中重建。
测量在阿贡国家实验室先进光子源（APS）的1-ID-E光束线站进行，该全视场X射线成像装置能够实时解析这些瞬态原子尺度动力学。

散射数据显示，熔融金属并非通常假设的那种均匀、无结构的液体。
相反，它包含具有短程和中程有序性的有序原子团簇，包括二十面体团簇排列。
随着凝固的进行，部分团簇被选择性消耗并重组为小尺寸的孪晶原子结构，而不是形成大尺寸的规则晶体。

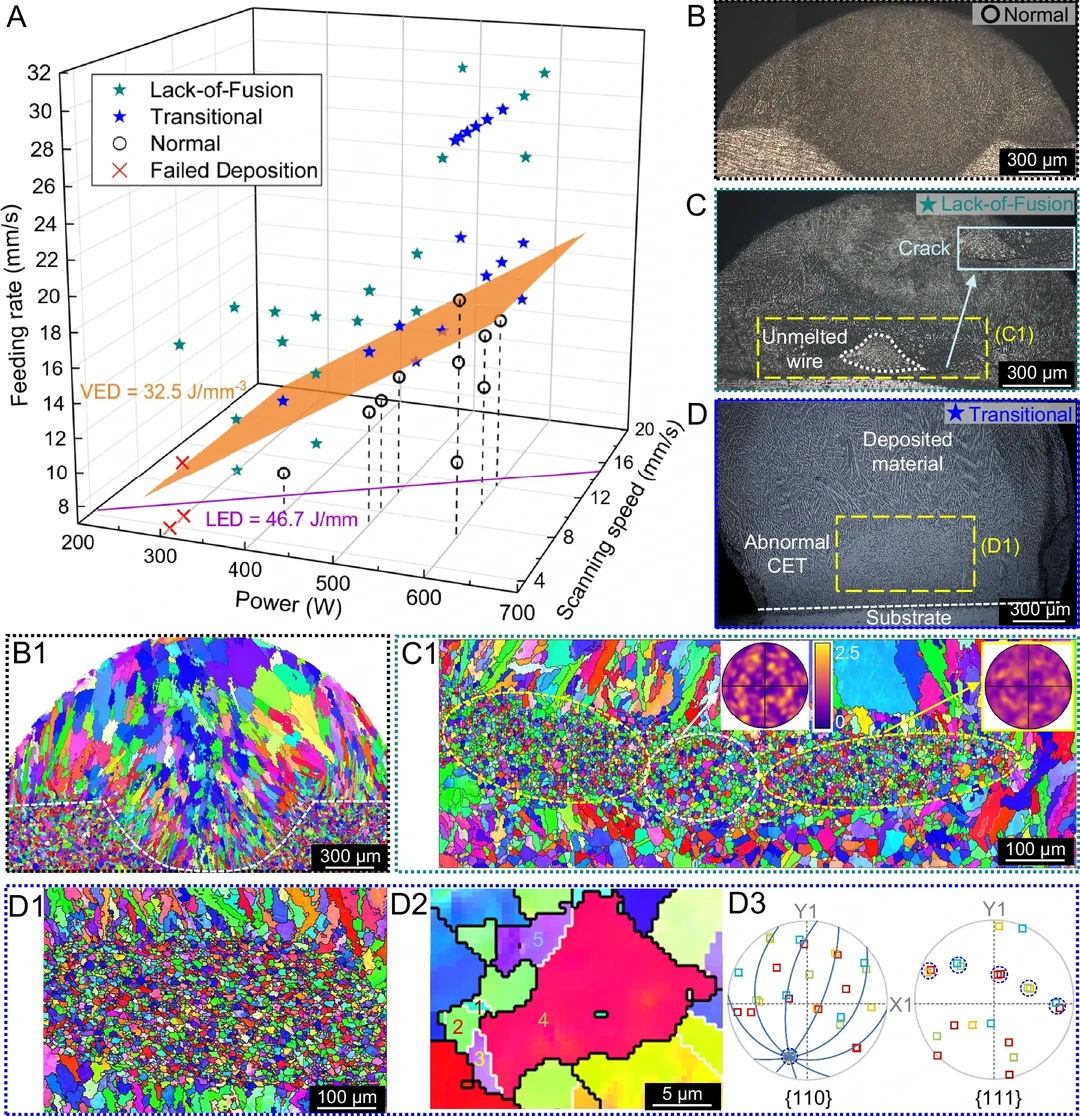

这一路径产生了异常细小的晶粒和独特的内部界面，研究团队将其直接与异常柱状晶向等轴晶转变联系起来，这一现象在打印金属中早已被观察到，但此前从未被追溯至特定的原子尺度机制。

「通过揭示异常晶粒结构为何形成以及如何控制它们，这项研究有助于消除在日常技术中使用金属3D打印的一个关键障碍，」Tao Sun表示。「了解金属在原子层面如何凝固，使工程师能够设计出更轻、更强韧、更耐久的部件，同时减少浪费、能耗、试错测试和代价高昂的失败。
更广泛地说，我们的研究展示了前沿科学如何潜在地转化为制造业的实际改进。」

这项发现的直接贡献在诊断层面，提供了直接证据，证明液态原子结构塑造了凝固路径，这是在活跃熔池内部进行实时观察而非从最终微观结构推断得出的。
但Tao Sun的团队将这一结果定位为两项后续工作的基础。

第一项是改进预测模型，将其建立在实测的液态原子结构之上，而非关于熔体无特征假设之上。
第二项是长期的，开发实时监控和反馈控制系统，能够在打印过程中调整参数，以在晶粒形成过程中引导其生成。

「如果实现，我们就能可靠地制造出具有预先设计性能的部件，」Tao Sun说。

在过程控制方面，Tao Sun的团队目前正致力于精细调控金属在粗大柱状晶与更细小、均匀分布晶粒之间的转变，通过合金成分和打印参数作为这一转变的杠杆。
这项工作与数据方面的并行推进同步进行，在数据方面，该团队希望停止依赖那些假设熔体中存在何种原子排列的模型，而是直接从X射线测量结果中重建实际的原子结构。

这两条主线，也就是更锐利的结构分析和更紧密的凝固控制，共同定义了下一步的研究方向。

该研究存在局限性。
即使新机制已被确定，拟合方法本身仍存在固有不确定性，小盒PDF拟合需要预先选择结构基元，作者指出，这在操作式数据中风险更大，因为峰指纹不太清晰。
他们的分子动力学模拟也仅局限于三种主要元素（Ni, Fe, Cr），因为全合金不存在适用的原子间势函数，并且数据中出现的罕见五重孪晶晶粒簇无法用他们提出的双晶粒孪晶模型完全解释。

研究结果在范围上也受到限制，所有测量均来自单道沉积，虽然一个独立的块体样品证实了相同的转变在多层间发生，但块体样品区域略小，作者将其归因于单道与块体构建之间熔池几何形状和热历史的差异。
合金化学的作用也仍未解决，他们的数据不支持先前研究认为的铌是驱动因素，但他们无法排除更微妙的成分效应，这些效应是他们的测量无法分离的。

该工作由美国国家科学基金会资助（编号DMR-2427686），Ren的贡献获得了布鲁克海文国家实验室NSLS-II的18-ID（FXI）光束线站的额外支持。

Tao Sun的发现直击金属增材制造中的一个真实空白，工程师长期以来依赖冷却速率和温度梯度（经典的「G-R」框架）来预测晶粒形成，将熔融金属视为无差异的液体。
通过展示熔池内部的原子尺度有序性本身引导柱状晶与等轴晶的生长，该研究将微观结构重新定位为液态物理学的产物，而不仅仅是工艺参数，从而开辟了一条通过调整合金化学成分或激光条件来直接塑造晶粒结构的道路。

更广泛的领域一直从其他角度围绕同一目标。
弗劳恩霍夫应用研究促进协会和皇家墨尔本理工大学的研究人员通过最近结束的UltraGRAIN项目，致力于在激光定向能量沉积构建过程中定制晶粒结构，而不是接受工艺自然产生的任何结果，此前RMIT已证明高强度超声波可以将柱状晶细化为细小等轴晶。

另外，2026年6月发表的一项曼彻斯特大学研究发现，在熔融金属沉积中，喷嘴处的温度仅变化几度就能重塑铝制部件的内部微观结构和缺陷形成，这进一步强化了晶粒结果对大多数过程图忽略的条件有多么敏感。

这些努力共同指向了Tao Sun团队从不同仪器得出的相同结论，金属增材制造中的几何形状问题已基本解决，但微观结构控制仍然依赖于该领域刚刚开始直接测量的物理学。
