不是因为他们又做出了什么新合金，而是因为他们彻底改变了我们对金属增材制造的认知框架。

简单来说，你用一台普通的DLP 3D打印机打印出一个透明的水凝胶支架，然后把它泡在不同的金属盐溶液里，经过高温处理后，这个支架就变成了你想要的任何金属或合金结构。

这听起来和我们常规冶金学认知相去甚远，但Caltech的研究人员们已经把它变成了现实。

从传统冶金到HIAM：新制造哲学

传统的金属3D打印有一个根本性的约束：

你必须先决定要打印什么材料，然后才能开始成型。

无论是激光选区熔化还是电子束熔化，都需要针对特定材料优化工艺参数。

想换个材料？重新调参数，重新验证，整个流程走一遍。

但HIAM（Hydrogel Infusion Additive Manufacturing，水凝胶注入增材制造）颠覆了这个逻辑。

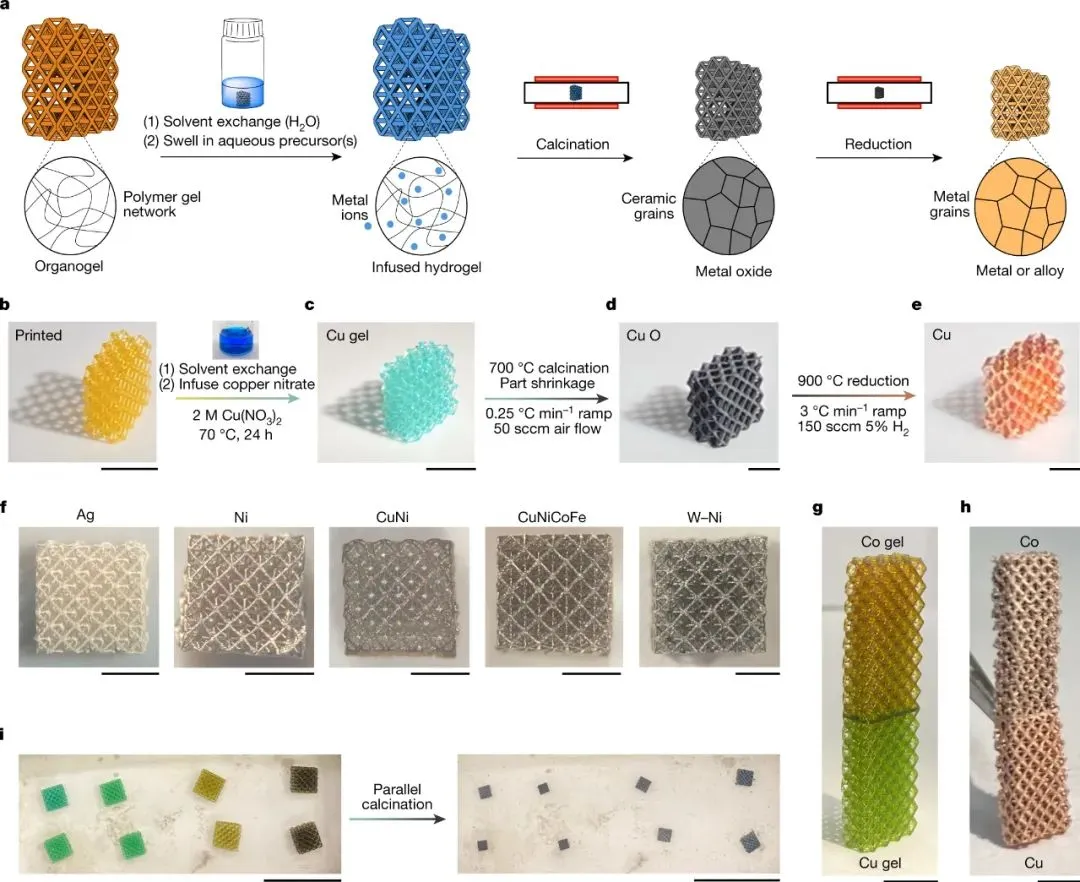

正如论文中图1所展示的，整个工艺流程分为两个完全解耦的阶段：

先用DLP打印出聚乙二醇二丙烯酸酯基的有机凝胶结构，然后通过溶剂交换转化为水凝胶，最后在金属盐溶液中溶胀，经过煅烧和还原得到最终的金属结构。

这种设计哲学的转变意味着什么？

你可以用同一个树脂配方、同一套打印参数，制造出铜、镍、银、铜镍合金，甚至是高熵合金CuNiCoFe和难熔合金W-Ni。

更令人兴奋的是，你甚至可以在同一个结构中实现多材料打印，比如论文中展示的Cu/Co渐变结构。

微观世界的精密控制：40微米的制造极限

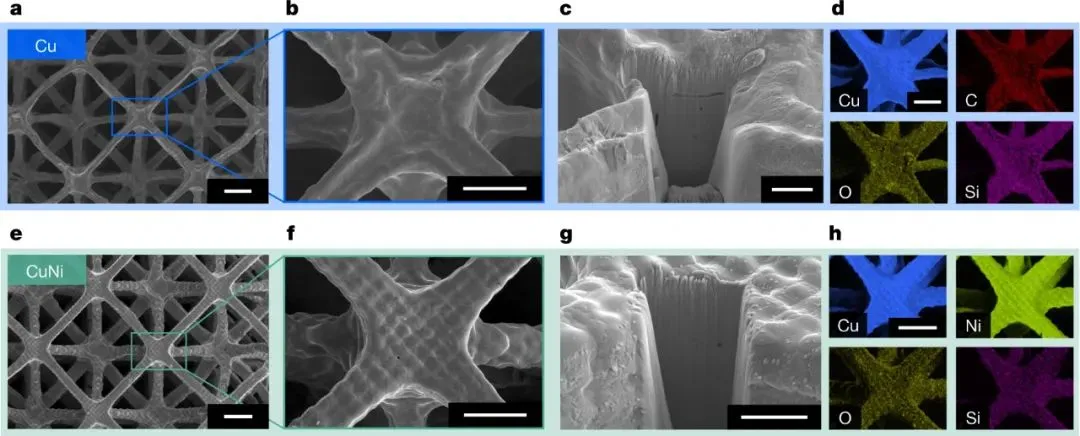

从图2的扫描电镜图像中，我们可以看到HIAM技术制造的金属微晶格结构保持了极其精细的几何特征。

梁的直径约为40微米，这个尺寸已经接近传统金属加工工艺的极限。

更重要的是，整个结构在经历了600-900°C的高温热处理后，仍然保持了原始设计的几何精度。

AM易道认为，这种微尺度制造能力的真正价值不在于做得有多小，而在于它为微机电系统、生物医学器件和能源材料等应用领域提供了全新的设计空间。

当你可以在40微米的尺度上精确控制材料成分和微观结构时，很多之前不可能的工程解决方案就变得可行了。

化学转化：从硝酸盐到纯金属

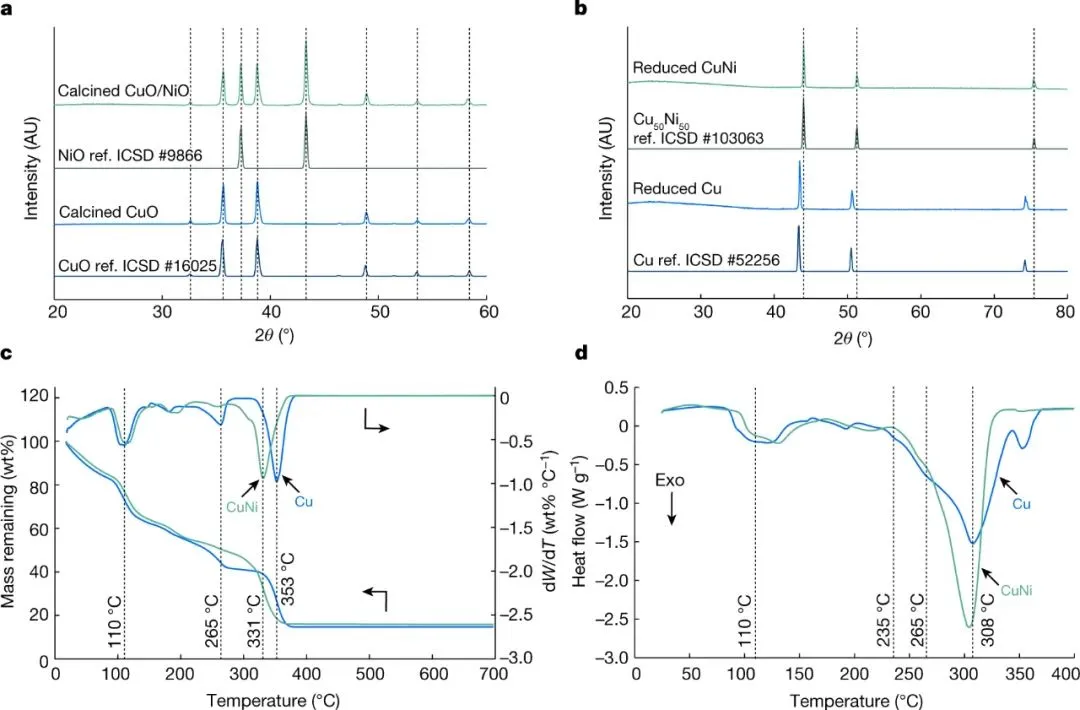

图3揭示了HIAM工艺背后复杂而精密的化学转化过程。

当含有Cu(NO₃)₂的水凝胶在700°C空气中煅烧时，会完全转化为CuO；

当含有Cu(NO₃)₂/Ni(NO₃)₂的混合凝胶煅烧时，会形成CuO/NiO的混合物。

随后在900°C的还原气氛（95% N₂ + 5% H₂）中，这些氧化物被还原为纯金属或合金。

特别值得注意的是，从XRD图谱可以看出，最终得到的CuNi合金呈现单一的面心立方结构，这表明铜和镍在原子尺度上实现了完全的固溶，形成了真正的合金而非简单的混合物。

热重分析和差示扫描量热法的数据进一步证实了这个转化过程的可控性和重现性。

纳米尺度的强化机制：当孪晶遇上氧化物夹杂

也许HIAM技术最令人惊讶的发现在于它所制造的金属材料表现出了异常优异的力学性能。

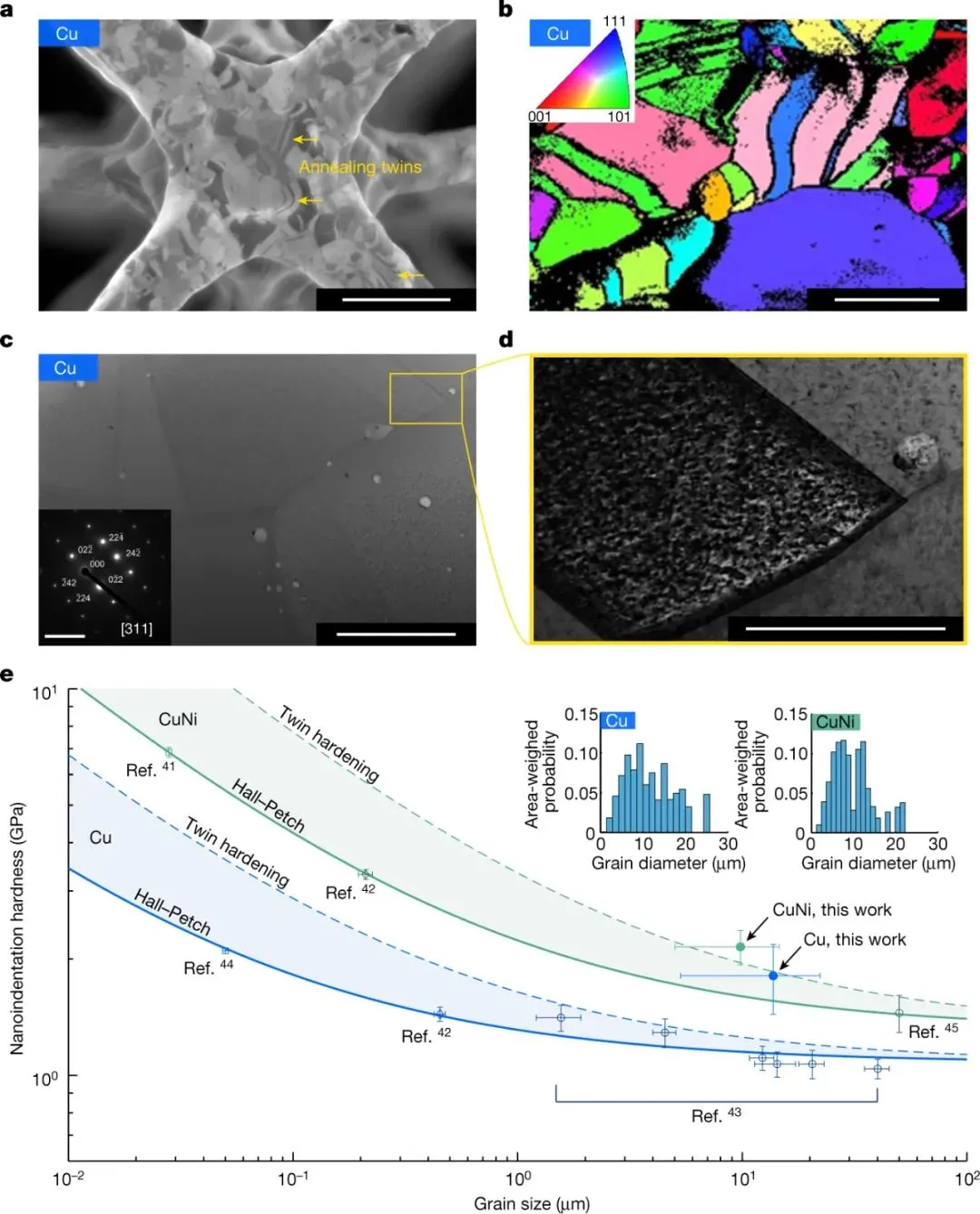

图4的透射电镜图像揭示了其中的奥秘：HIAM制造的金属具有高密度的退火孪晶和均匀分布的纳米氧化物夹杂。

纳米压痕测试结果显示，HIAM制造的Cu和CuNi合金的硬度分别比传统工艺制造的同类材料高出47%和15%。

这种强化效应来自于多个层面：首先是细晶强化，HIAM工艺产生的晶粒尺寸较小；

其次是孪晶强化，高密度的孪晶界面阻碍了位错运动；

最后是析出强化，纳米尺度的氧化物夹杂进一步提升了材料的力学性能。

更有趣的是，研究人员发现这种强化效应具有成分依赖性。

通过调整铜镍比例，可以在保持相同几何形状的前提下，获得截然不同的力学性能。这为材料设计师提供了前所未有的自由度。

技术分析

从成本角度看，HIAM的原材料成本相对较低：

DLP打印树脂、金属盐溶液，都是常见的工业化学品。

设备需求也不复杂：一台DLP打印机加上传统的热处理设备。

这种相对简单的工艺路线为大规模应用奠定了基础。

目前的短板是60-70%的线性收缩率，这意味着尺寸精度控制的复杂性；

基本上只要涉及到脱脂烧结的3D打印间接技术都会遇到这个门槛。

尤其是对于大尺寸结构，热处理的均匀性也是一个需要解决的问题。

技术延续：Cu12Ni88合金

HIAM技术的真正威力在最新的研究中得到了更充分的展现。

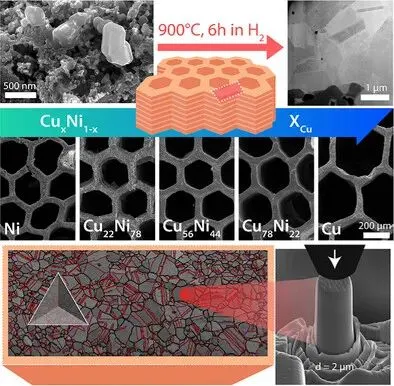

2024年底，同样来自Caltech的Thomas Tran在《Small》期刊上发表的后续研究中，通过精确控制铜镍原子比例，制造出了Cu12Ni88合金。

有兴趣的读者可以看看这篇文章也很有意思：

CuxNi100-x表示铜镍合金中铜和镍的原子百分比关系，其中x代表铜的原子百分比，(100-x)则代表镍的原子百分比。

例如，Cu12Ni88意味着合金中含有12原子%的铜和88原子%的镍，而Cu59Ni41则表示59原子%的铜和41原子%的镍。

通过HIAM技术可以精确调控并生成对应合金。

实验数据显示，Cu12Ni88合金的强度竟然是Cu59Ni41合金的近四倍。

传统冶金学告诉我们，合金强度主要取决于晶粒尺寸，遵循经典的Hall-Petch关系。

但HIAM工艺制造的Cu12Ni88合金证明，成分比例、纳米尺度架构和制造方法在决定材料性能方面具有同等重要的地位。

它证明了HIAM技术不仅能制造传统合金，更能创造出传统工艺无法获得的新材料体系。

AM易道的思考

这项研究给我们的启示远不止于一种新的3D打印技术。

上了Nature Science正刊的文章读起来除了爽之外，往往都会展现一种全新的技术创新思维：

通过重新定义问题，往往能找到意想不到的解决方案。

传统的金属3D打印一直在解决如何更好地熔化和凝固金属这个问题，而HIAM技术却问了一个完全不同的问题：

为什么一定要从金属开始？

这种思维方式的转变，带来了技术路线的根本性创新。

从商业角度看，HIAM技术可能会催生出全新的商业模式。

沿着HIAM的技术思维，未来的金属3D打印服务商可能不再需要为每种材料准备专门的设备和工艺，而是可以用统一的平台制造各种不同的金属产品。

寻找AM易道兼职编辑，5年以上3D打印行业经验，不限专业领域，收入模式零活。期待与有深度思考能力、文字能力和创作兴趣的小伙伴合作，共同打造优质内容。有意者请加yihanzhong投递简历及代表作品。
