AM易道注意到，江苏大学机械工程学院的研究团队最近在《International Journal of Extreme Manufacturing》上发表了一项让人眼前一亮的研究。

他们用一种巧妙的后处理组合—深冷处理（DCT）加激光冲击强化（LSP），成功让3D打印的Fe50Mn30Co10Cr10高熵合金实现了强韧兼备。

这个成果为什么值得关注？

因为它直击了金属3D打印领域的一个核心痛点：

打印出来的零件要么强度高但脆，要么韧性好但软。

这次，研究团队打印的高熵合金最终达到了880.6 MPa的抗拉强度，同时保持了38.3%的延伸率，这在以往几乎难以实现。

AM易道对于该文章的许多理解和表达已脱离原文章的原始技术表述，有大量原创主观的解读创作成分，如需要了解更多原始硬核技术内容，请自行阅读原文。

高熵合金遇上3D打印，机遇与挑战并存

先说说为什么选择高熵合金。这种由多种主元素组成的新型材料本身就具备独特的相变诱导塑性（TRIP）效应，理论上可以实现强韧平衡。

但用激光粉末床熔融（LPBF）技术打印时，快速的加热冷却循环会在材料表面产生巨大的拉应力，严重影响其力学性能。

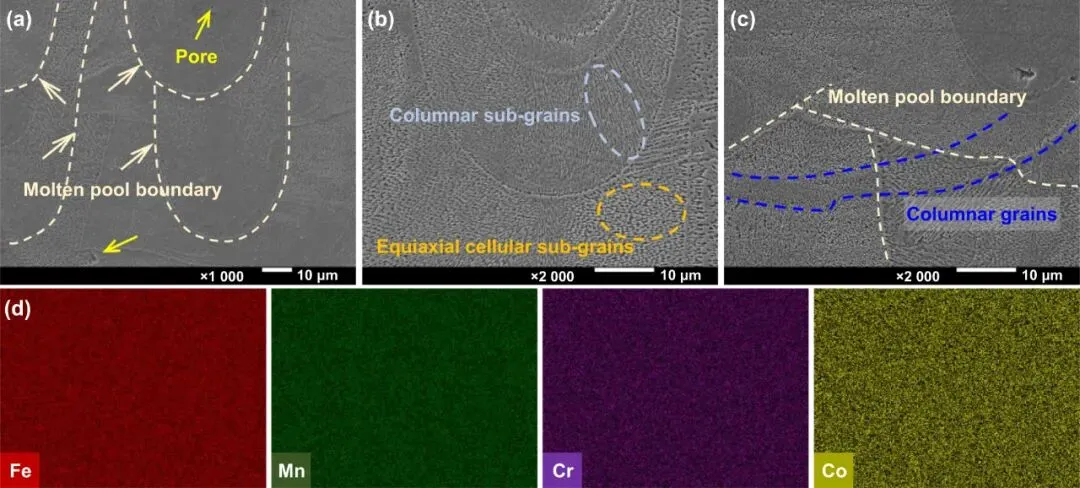

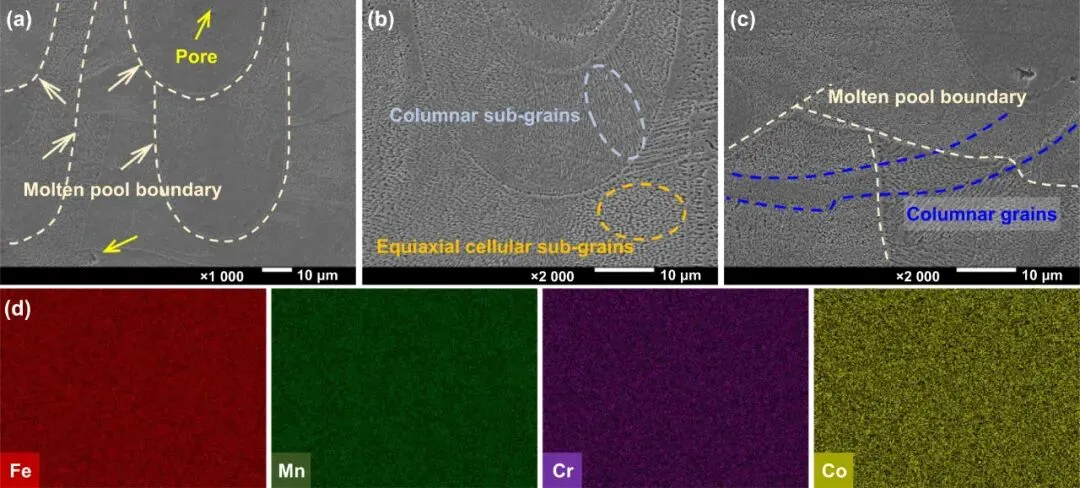

从Figure 2的金相组织可以看到，打印态样品呈现典型的鱼鳞状熔池形貌，熔池内部既有等轴胞状晶，也有柱状晶，这种不均匀的微观组织正是快速凝固的产物。

EDS元素分析显示各元素分布均匀，没有明显偏析，说明LPBF工艺本身的成形质量不错。

传统的退火处理虽然能缓解残余应力，但代价是牺牲强度。

解决了一个问题却带来了另一个问题。

江苏大学团队的创新之处在于，他们没有走老路，而是采用了一个反向思维：

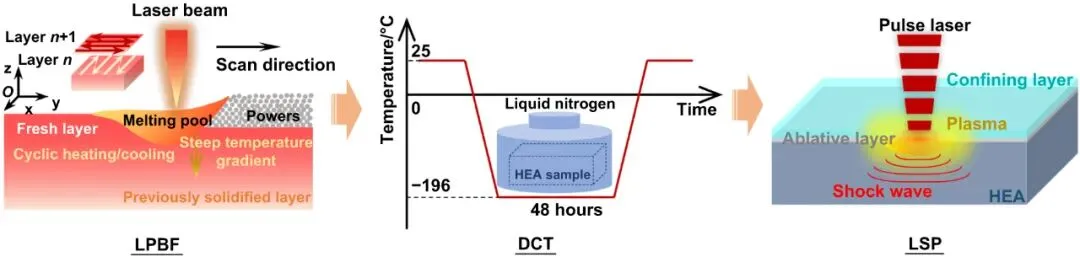

先用深冷处理在整体上调控微观结构和应力分布，再用激光冲击在表面制造梯度纳米结构。

深冷处理：-196°C下的材料重塑

研究团队将打印好的样品在液氮中浸泡48小时，温度低至-196°C。

这个过程听起来简单，实际上却引发了材料内部的连锁反应。

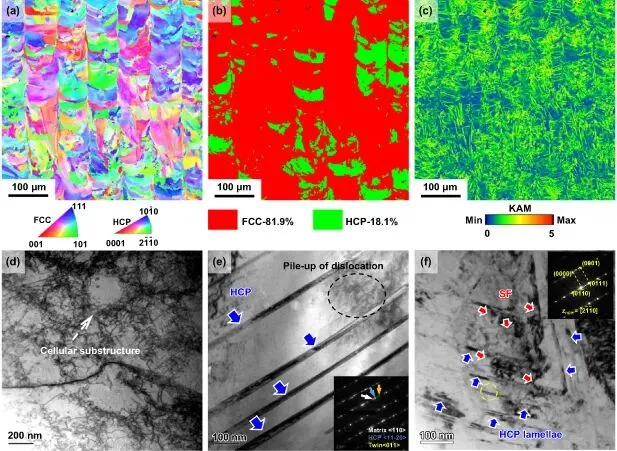

Figure 3的EBSD分析清楚地展示了深冷处理前后的变化。

打印态样品中HCP相占18.1%，呈板条状不均匀分布在FCC基体中。

经过深冷处理后，TEM观察（Figure 3f）显示HCP片层成束出现，同时位错密度明显降低，还出现了一些层错。

这种微观结构的演变正是深冷处理独特效应的体现。

在极低温下，FCC相和HCP相之间的体积收缩不匹配产生了微塑性变形。

当样品重新回温到室温时，这种变形被保留下来。

更重要的是，深冷处理促进了马氏体相变，为后续的激光冲击打下了良好基础。

激光冲击：制造梯度异构的关键一步

在深冷处理的基础上，研究团队使用8J能量的脉冲激光对样品进行冲击处理。

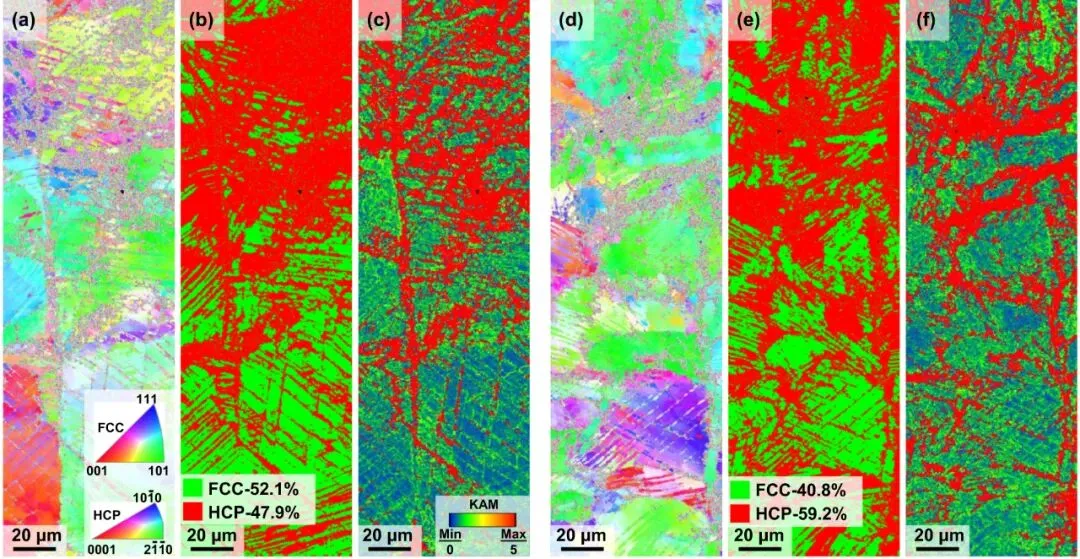

Figure 5的EBSD图像展示了激光冲击后形成的梯度结构。

最表层的晶粒被细化到纳米级别，HCP相含量从深冷处理后的水平进一步提升到59.2%。

这种从表到里的梯度变化不是偶然的，而是激光冲击波在材料内部传播衰减的必然结果。

Figure 6提供了更详细的微观结构演变图谱。

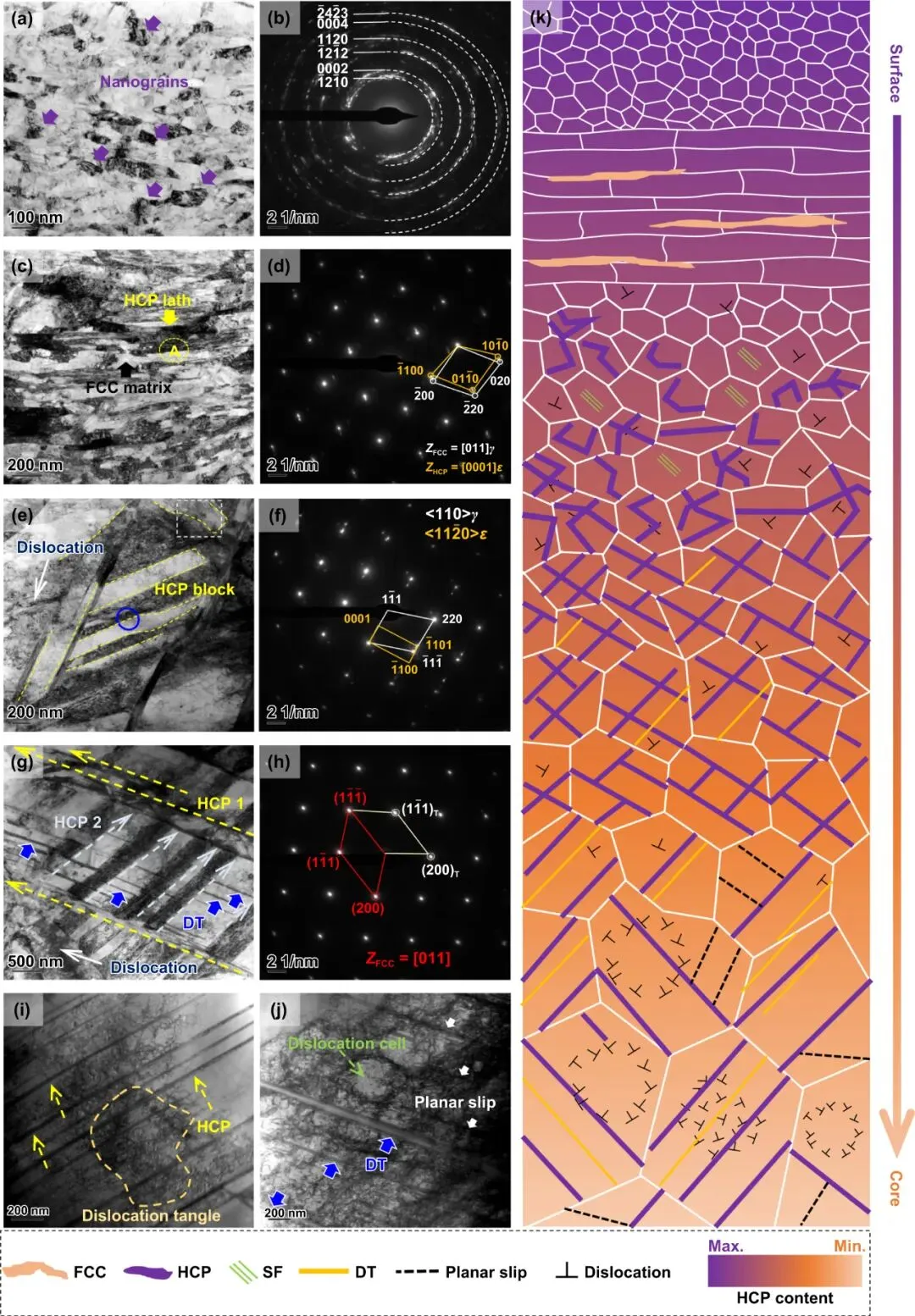

从表面到500微米深度，研究团队将其划分为四个区域：

最表层（约5微米）完全转变为平均尺寸61.35纳米的等轴纳米晶；

严重塑性变形区（5-50微米）形成了层片状的纳米结构，FCC和HCP相呈束状分布；

中等变形区（50-200微米）出现大量不规则的HCP马氏体块，平均间距约290.9纳米；

接近芯部区域（500微米）则以平行的HCP片层为主，伴随有平面滑移和位错胞。

我们来解释的话，这种梯度结构就像给材料穿上了一件多层防护服，每一层都有其独特的强化机制。

残余应力转化

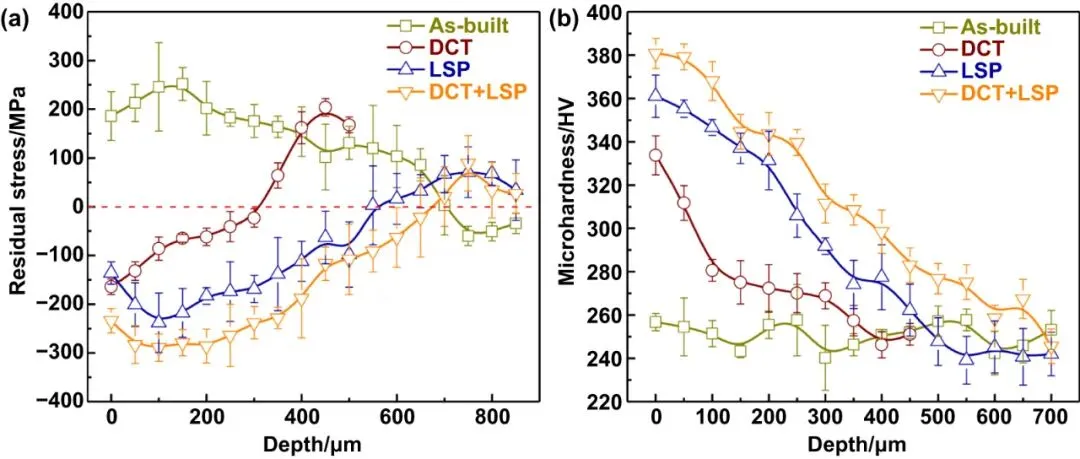

Figure 8展示了一个关键的转变：表面残余应力从拉应力完全转变为压应力。

单独的深冷处理能产生-164 MPa的压应力，单独的激光冲击能达到-238.7 MPa，而两者结合后，压应力峰值达到了-289 MPa。

同时，表面硬度从256.7 HV提升到380.8 HV，提升幅度接近50%。

AM易道认为，这个应力转变的意义不仅在于数值的改善。

表面压应力就像给材料穿上了一层无形的铠甲，能有效抑制裂纹的萌生和扩展，这对于提高疲劳寿命至关重要。

强韧兼备的秘密：多机制协同作用

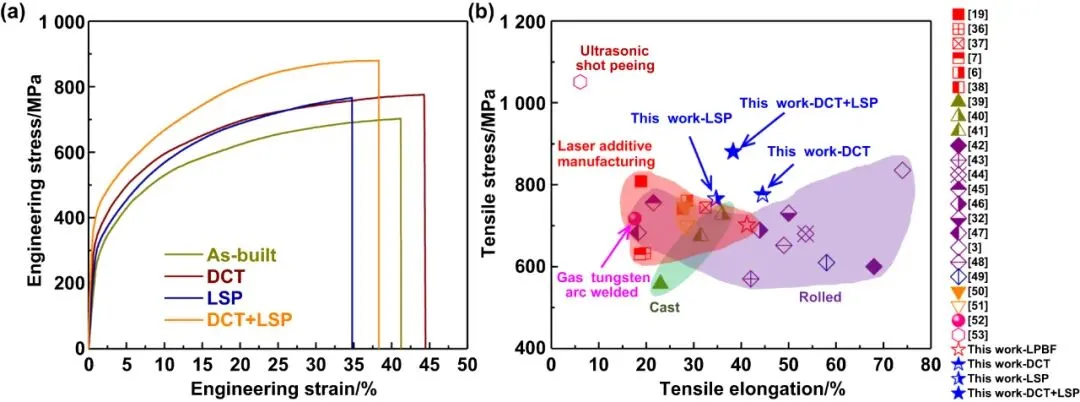

Figure 9的拉伸曲线直观展示了性能的提升。

与打印态相比，DCT+LSP处理后的样品屈服强度提高了33.9%，抗拉强度达到880.6 MPa，同时延伸率保持在38.3%。

这种强韧兼备在同类材料中处于领先水平。

通过对拉伸后样品的微观分析（Figure 11和Figure 14），研究团队发现了这种材料实现强韧平衡的秘密。

在不同深度，材料展现出不同的变形机制：

拉伸测试后的微观分析揭示了材料的变形奥秘。

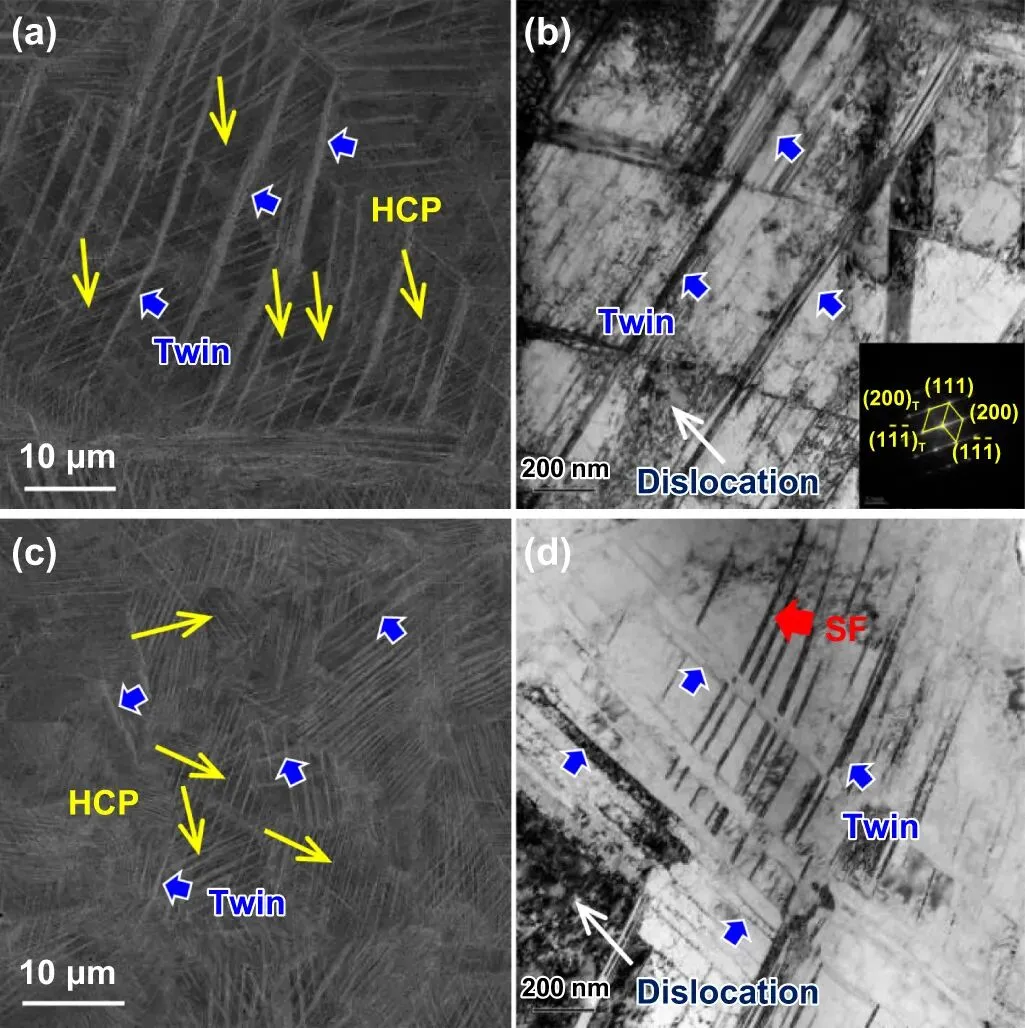

表层纳米晶在承受拉力后依然坚挺，更有意思的是，原本被认为硬脆的HCP马氏体相内部出现了大量变形孪晶（Figure 11a），这意味着它不再是单纯的硬化相，而是真正参与到了塑性变形中。

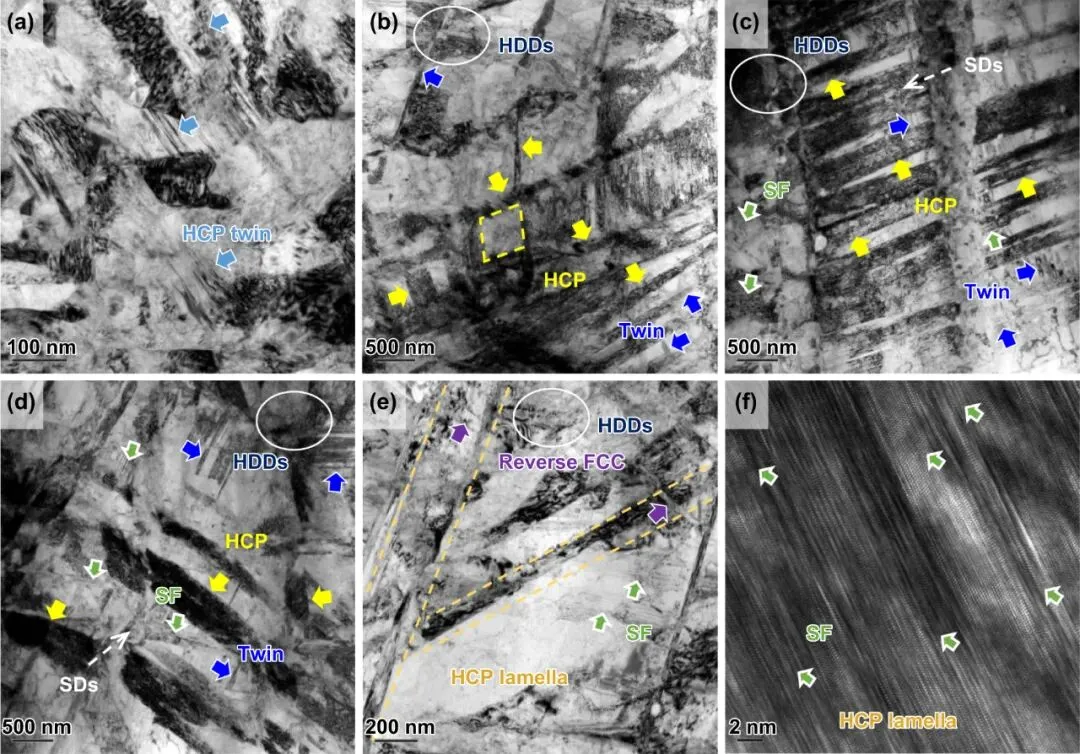

往材料内部看（100-400微米深度，Figure 11b-d），拉伸过程触发了剧烈的相变。新生成的HCP片层与原有的交织成网，形成了独特的四边形格子。

更妙的是，研究团队还捕捉到了逆相变—部分HCP又变回了FCC。

简单来说，如果我们理解准确的话，这种双向相变源源不断地提供加工硬化能力，让材料在变形过程中越来越强。

Figure 13的EBSD相分析更是给出了优异数据：

拉伸后，DCT+LSP样品的HCP相含量从59.2%增加到88.6%，而打印态样品只从18.1%增加到68.7%。

这种差异直接反映了梯度异构结构对相变的促进作用。

写在最后

这项研究给我们带来了几个启发。

显然，这篇文章显示出后处理工艺的组合使用比单一处理更有效。

深冷处理成本低廉，操作简单，而激光冲击技术也已经相当成熟，两者结合能够显著提升打印件性能，具有较强的产业化潜力。

其次，梯度异构结构是实现强韧平衡的有效途径。

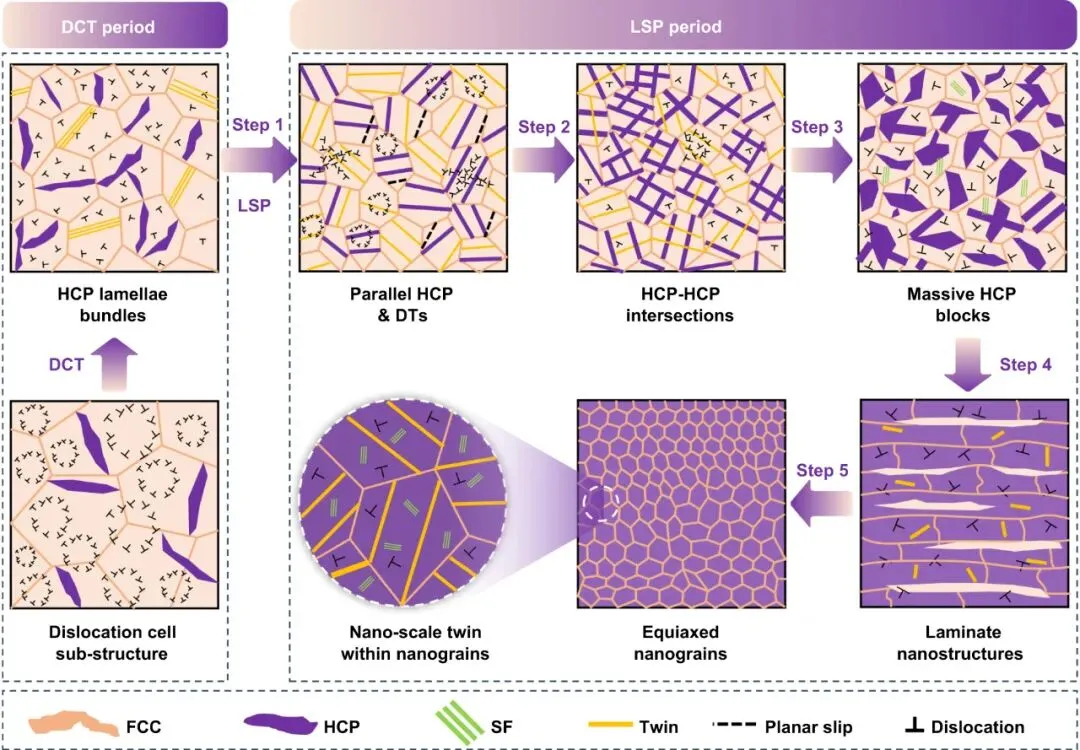

Figure 10的示意图清晰展示了从纳米晶到层片结构再到粗晶的梯度演变，这种结构让不同区域发挥不同作用，实现1+1>2的效果。

对于高熵合金这类新材料，我们期待看到，3D打印不应该只停留在成形阶段。

通过合理的后处理，可以充分发挥材料的相变潜力，获得传统加工方法难以实现的性能。

AM易道认为，这项研究最大的价值在于提供了一种可推广的思路。

不只是Fe50Mn30Co10Cr10这一种高熵合金，其他具有相变特性的合金体系都可能通过类似的处理策略获得性能提升。

对于航空航天、模具制造等对材料性能要求苛刻的领域，这种后处理组合拳可能会成为标准工艺流程的一部分。

当然，还需要解决一些实际问题，比如大尺寸零件的深冷处理均匀性、复杂形状零件的激光冲击路径规划等。

但这项研究至少证明了一点：

3D打印金属零件的性能天花板还远未到达，通过巧妙的后处理设计，我们还有很大的提升空间。
