多年来，有个材料选择上的trade-off难以避免。

想要高刚度？那就得接受糟糕的可调性。

想要良好的适应性？那就别指望能承受多大载荷。

这种鱼和熊掌不可兼得的困境，直到东南大学团队在Advanced Science上发表的这项研究迎来新的3D打印解。

他们提出了一种全新的混合超材料设计策略，不仅成功打破了这个刚度-可调性的传统权衡，甚至在某些指标上，直接把性能干到了传统理论预测的天花板之上。

他们的混合超材料设计不仅达到了Hashin-Shtrikman理论上界的137.34%，更实现了213.98%的可调范围提升。

咱们今天就来聊聊这个超材料的研究。

AM易道对于该文章的许多表述已脱离原文章的原始技术表述，有大量原创和解读创作成分，如需要了解更多硬核技术内容，请自行阅读原文。文末有团队信息和原文链接。

当传统设计遇到天花板

目前的晶格超材料基本上就是三个派系在互相较劲：桁架派、板派和壳派。

简单立方板晶格算是板派的明星选手，刚度和强度都很出色，但有个致命弱点—死板得要命，几乎没什么可调性。

另一边，三周期极小曲面（TPMS）就像材料界的瑜伽大师，可调性极佳。

Primitive、Gyroid、IWP这些听起来很酷的名字，其实都是不同的数学曲面在3D空间里的周期性重复。

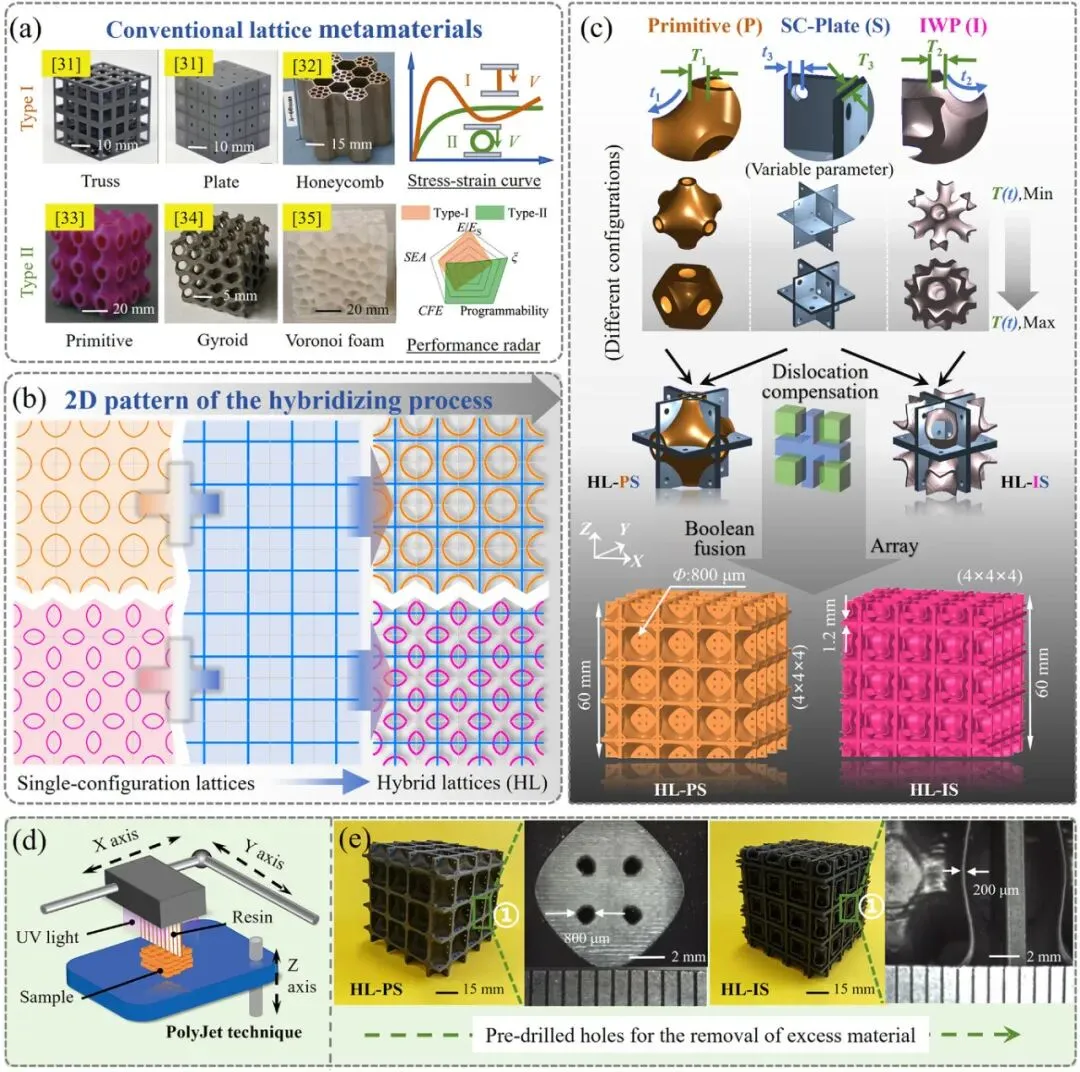

从图1能看出来，传统设计思路基本上就是在两个极端之间摇摆。

Type I那些桁架、板式结构确实够硬够稳，但就像老式的机械锁，一旦定型就很难改变。

Type II的TPMS结构倒是灵活得很，可以通过调参数变出各种形状，但力学性能就差点意思了。

AM易道觉得，这些情况在实际应用中特别限制应用。

拿骨科植入物来说，你得让植入体的刚度跟周围骨组织匹配，否则会出现应力屏蔽。

简单说如果植入物太硬了，把骨头的活都抢了，时间长了骨头就废了。但如果为了匹配而做得太软，又扛不住人体重量，那就更麻烦了。

混合设计的巧思

东南大学团队的解决方案其实挺有意思的。

他们没有继续在单一结构上死磕，而是想出了一个空间补偿布尔融合的招数。

听起来很高深，其实原理很简单。

就像拼乐高积木一样，让不同的结构在3D空间里完美咬合。

这里的布尔融合借鉴了我们平时用CAD软件的思路。

你知道那种把两个实体合并、相减的操作吧？

他们把这套逻辑搬到了晶格设计里，让TPMS结构精确填充到SC板晶格的空白区域。

关键是要确保两种结构在空间上天衣无缝，既不重叠也不留缝隙。

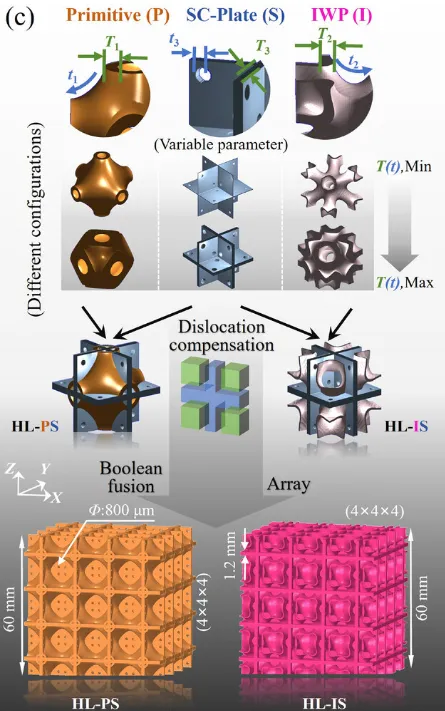

从图1c的设计流程来看，他们的思路相当缜密。

最终设计出了两种混合配置：HL-PS把Primitive TPMS跟SC板晶格融合，HL-IS则是IWP TPMS的组合。

选择这两种组合也是有讲究的—Primitive的几何形态相对简单，跟直线型的板结构容易协调；

IWP的复杂曲面则能提供更丰富的应力分散路径。

制造工艺的门道

聊到制造，这里面的门道可不少。

他们用的PolyJet技术算是光聚合3D打印的高端版本，精度比常见的SLA要高一截。25微米的层厚，0.03毫米的分辨率意味着能够处理高精细特征。

混合结构里TPMS的曲面特征和板结构的直角转折对制造精度要求极高，而且还得考虑支撑材料的清除问题。

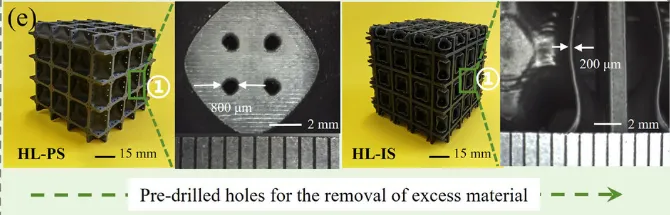

图1d展示的预钻孔设计特别值得一提是用来清除残留材料的。

性能数据背后的故事

Hashin-Shtrikman理论上界这个概念听起来很学术，但其实就是材料科学界的一个标杆。

它告诉你在给定密度下，材料的刚度理论上能达到什么水平。

能超越这个标杆，在材料科学界就相当于打破了纪录。

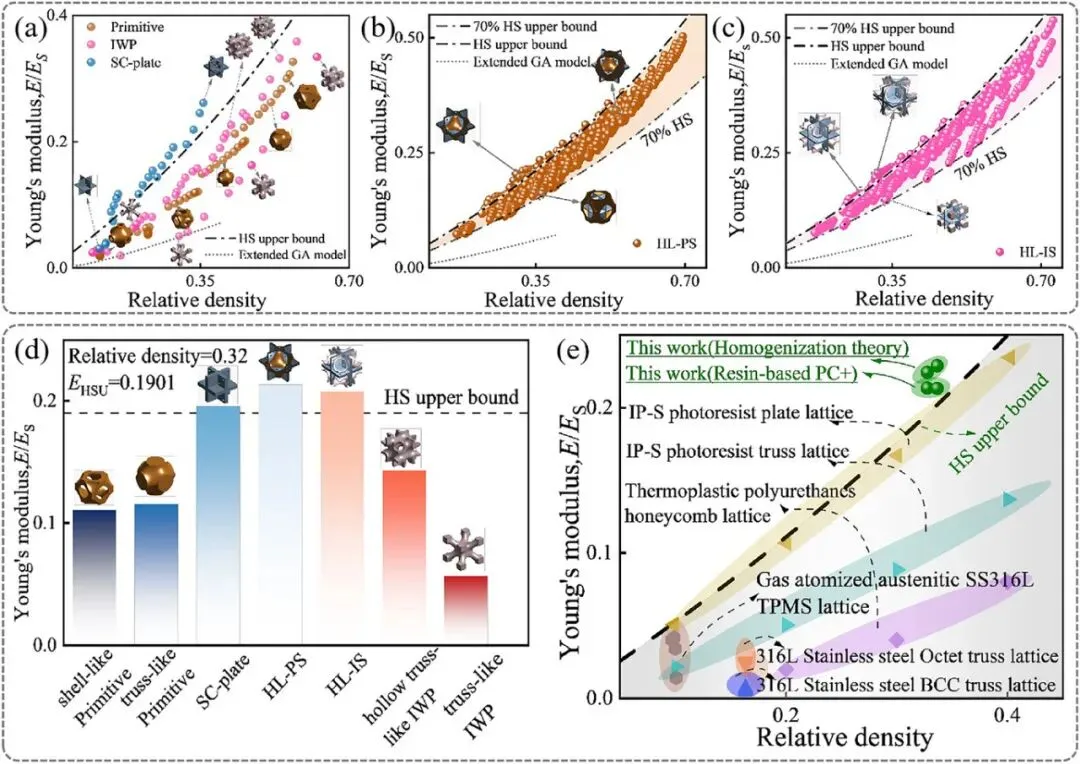

图2的数据确实让人眼前一亮。

HL-PS在相对密度0.33的情况下达到了理论上界的137.34%，这意味着用不到三分之一的材料就超越了理论极限37.34%。

更有意思的是图2e的Gibson-Ashby对比图表。

这张图就像材料界的性能排行榜，传统的蜂窝、桁架、TPMS结构都有自己的位置。

而混合设计明显跳出了原有的性能框架，开辟了全新的领域。

各向同性的重要性

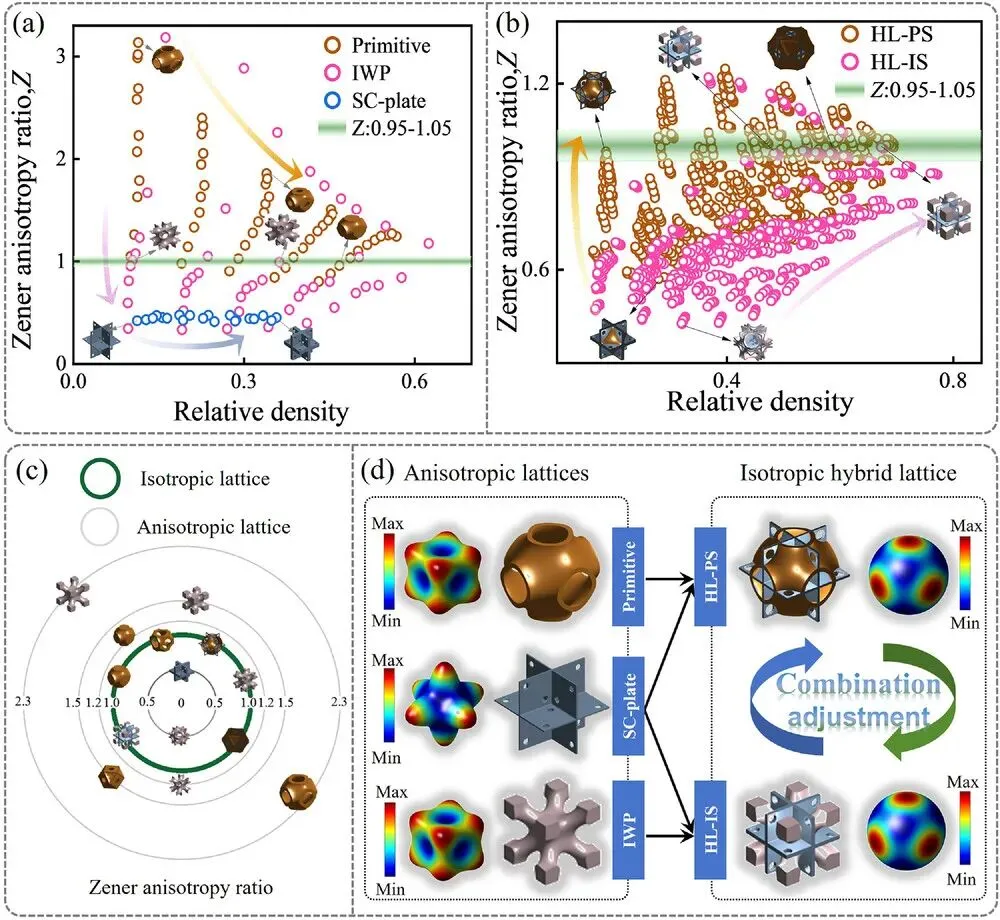

图3揭示了另一个重要突破。

Zener各向异性比是个很实用的指标，理想值是1，表示材料在各个方向上性能都一样。

传统SC板晶格的Zener比只有0.5左右，也就是说在不同方向上性能差异很大—这在实际应用中意味着你得精确控制加载方向，稍有偏差性能就大打折扣。

混合结构HL-PS的Zener比接近1，基本实现了各向同性。

这在工程应用中价值巨大，因为现实中的载荷往往是复杂多变的，你很难保证所有力都按照预设方向作用。

图3d的弹性模量表面可视化很直观地展示了这种差异。

TPMS结构的近球形表面说明它的各向同性很好，SC板结构的不规则表面则暴露了方向性问题。

混合后的结构很好地平衡了这种差异，这就是1+1>2的魅力所在。

压缩测试的验证

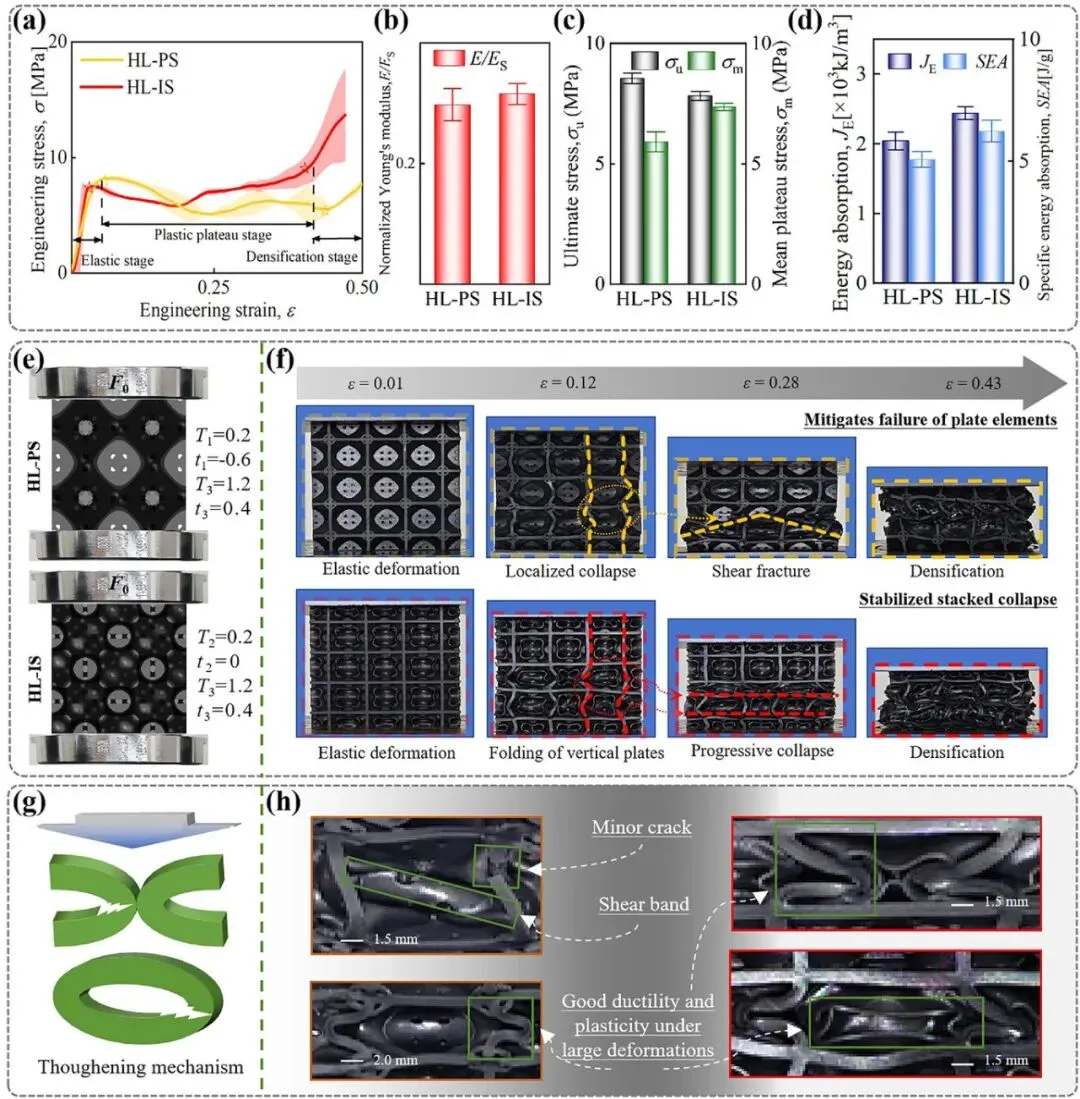

图4的压缩测试结果算是整个研究最有说服力的部分了。

理论预测和实验结果的误差控制在7%以内，这在复杂结构的数值模拟中已经相当不错了。

压缩过程中三个阶段的表现很有意思。

弹性阶段就像弹簧一样线性变形，结构保持完整；

塑性平台期开始渐进坍塌，这个阶段主要负责能量吸收；

最后的致密化阶段体积急剧压缩，刚度飙升。

协同效应的深层机制

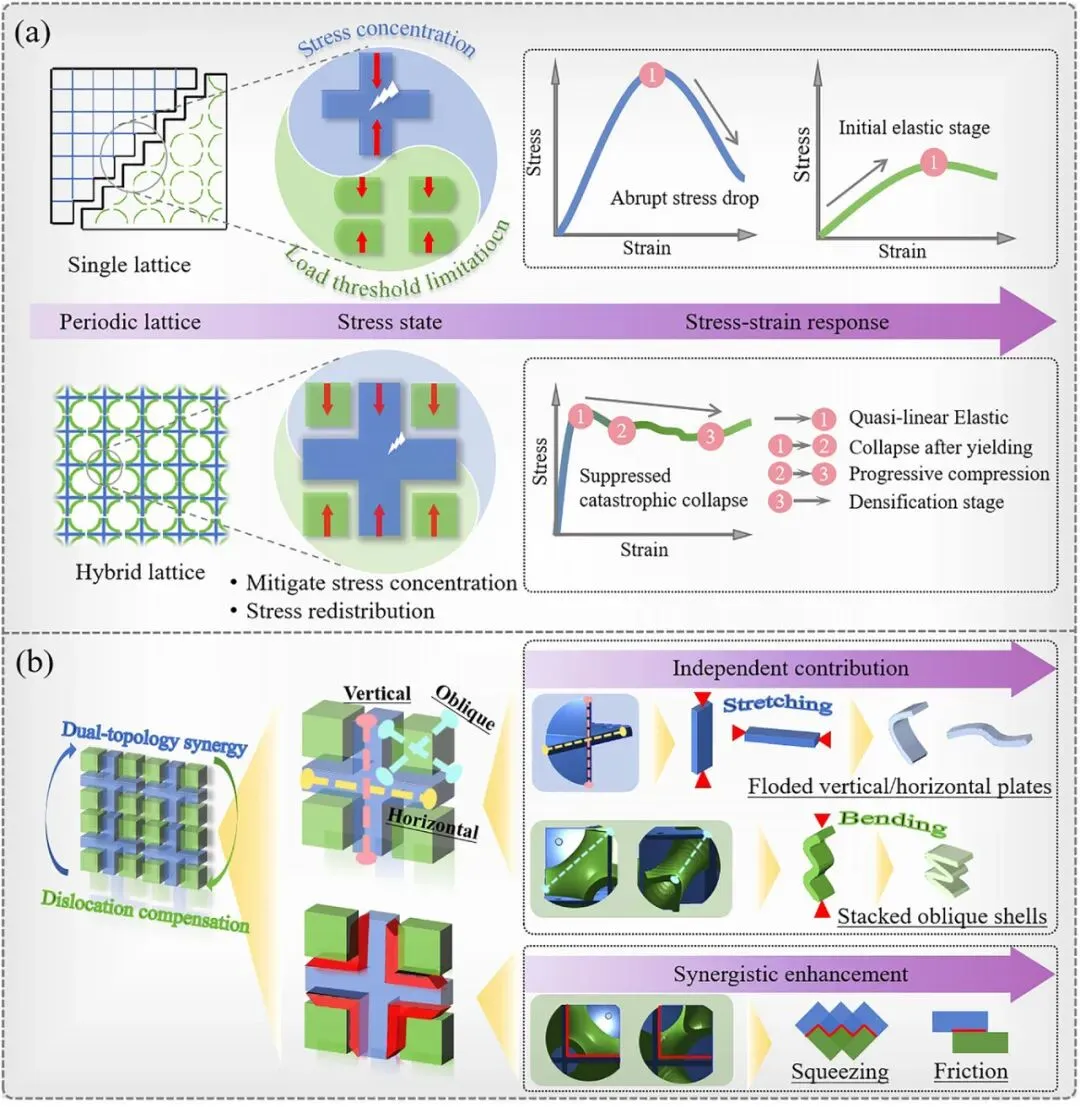

图5和图6揭示了混合设计成功的根本原因。

传统单一结构就像单打独斗的个体户，要么专攻拉压变形，要么专攻弯曲变形，很难兼顾。

混合结构就不一样了，它实现了真正的团队作战。

SC板晶格的垂直和水平元素负责承担主要的拉压载荷，TPMS的曲面元素提供弯曲变形缓冲，界面处的复合变形则分散应力集中。

每个组件都有自己的专长，又能相互配合。

看图6b的协同机制示意图，你会发现这种多模式协作真的很巧妙。

打个比方，传统的单一结构就像一个人在搬家具，累死累活效率还不高。

而混合结构就像一个配合默契的团队，有人负责承重，有人负责缓冲，有人负责分散压力，每个角色都发挥自己的专长。

更有意思的是，这种双拓扑设计不仅仅是提供了多条载荷传递路径，还通过精心安排的空间布局让细胞之间的接触面积大大增加。

这就像原本只能握手的两个人现在能够拥抱一样，接触面积的增加带来了更强的相互挤压和摩擦耗能能力。

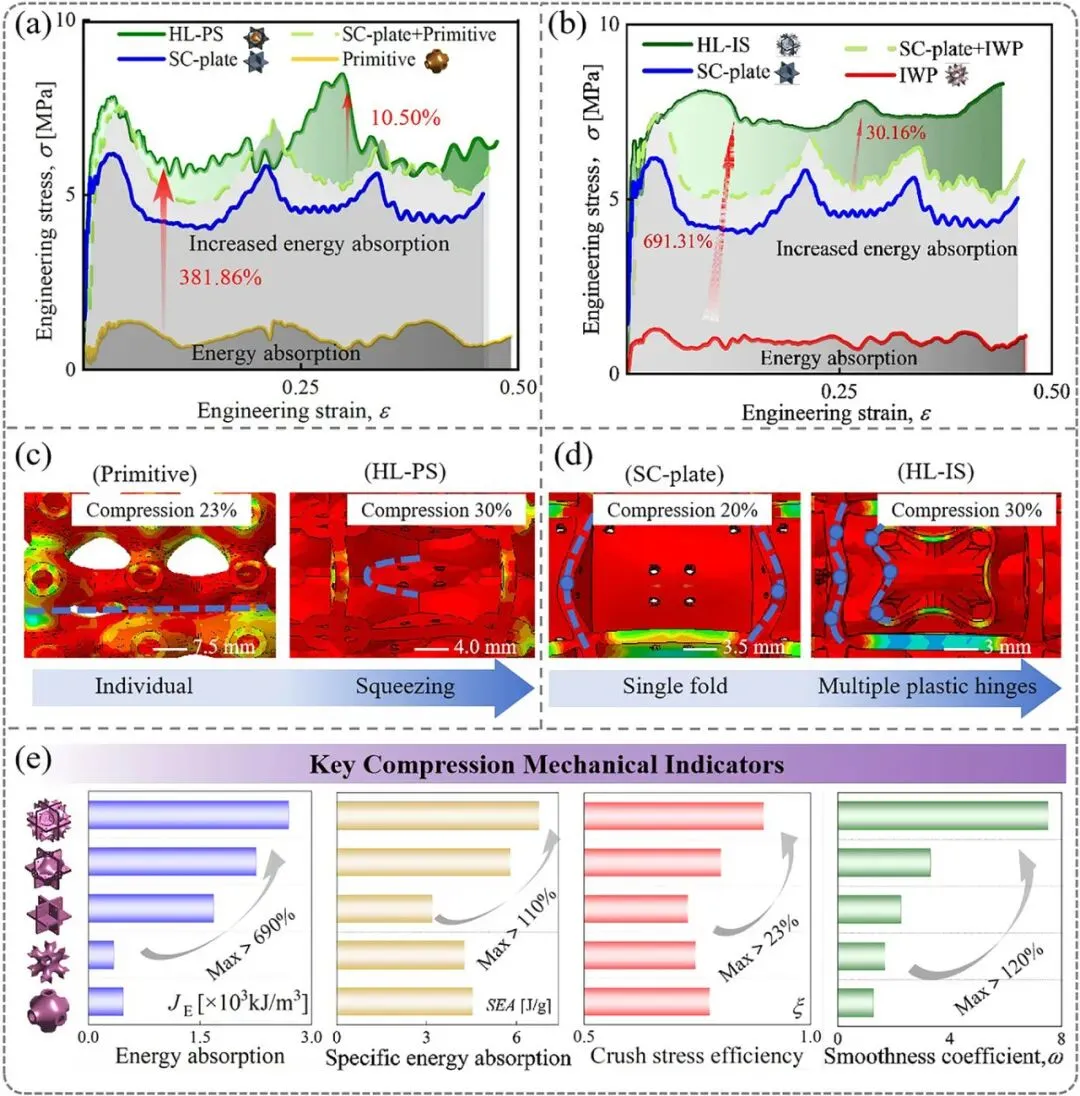

混合设计相比单一晶格最大能提升690%的能量吸收能力。

这种性能飞跃远远超出了简单的1+1=2的效果，AM易道觉得，这正是混合设计策略最迷人的地方，不是各个组件性能的简单相加，而是通过巧妙的协同产生了全新的性能维度。

应用前景的想象空间

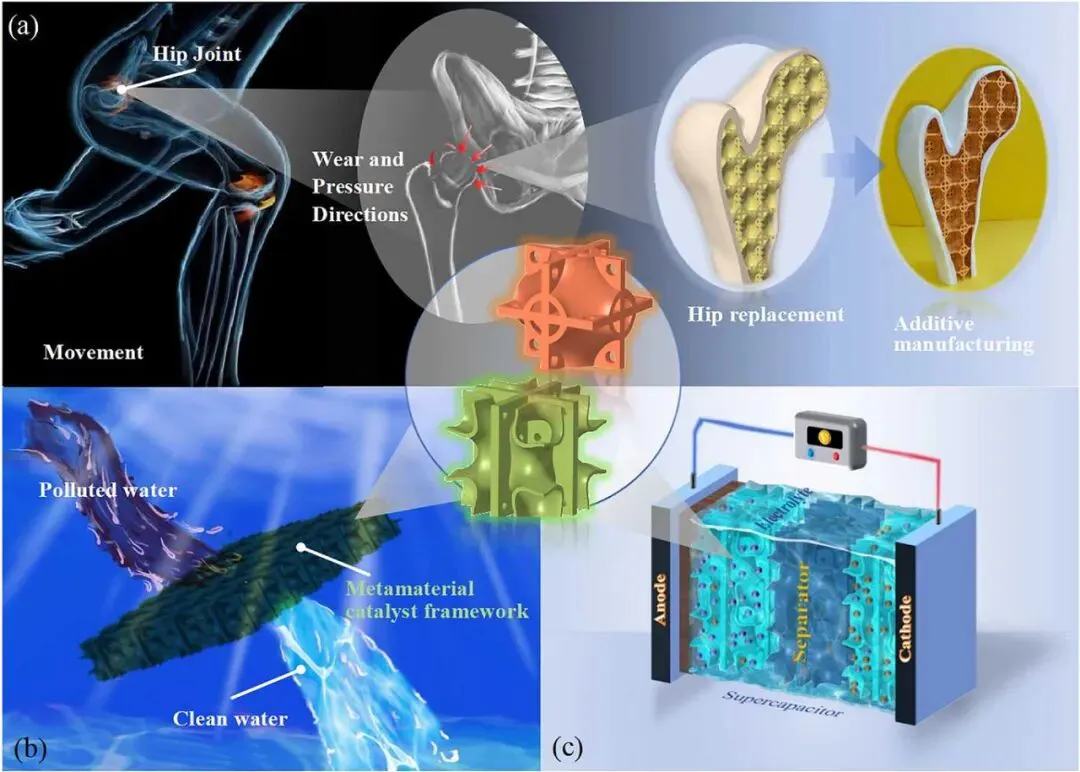

图7展示的应用场景让人充满想象。生物医学、环境工程、能源存储，每个领域都能找到混合结构的用武之地。

拿髋关节置换来说，利用可调刚度特性既能实现与骨组织的模量匹配，又能保证足够的承载强度。

研究显示最佳骨长入需要60%孔隙率，而目标模量要求低于10%孔隙率。

混合设计25%-95%的孔隙率可调范围正好覆盖了这个需求区间，这就是精准匹配的威力。

污水过滤系统的应用也很有意思。

TPMS的复杂曲面提供大比表面积，SC板结构保证过滤强度。这种组合在催化剂载体、电化学反应器等领域也有广阔前景。

超级电容器的应用更是体现了混合结构的智慧。

各向异性可控特性允许在特定方向上优化导电性能，同时在其他方向保持结构强度。

这种定向优化的思路在很多功能器件中都大有可为。

挑战有哪些

我们觉得，设计复杂度的增加是最直接的问题，需要同时优化两种拓扑结构的参数，设计空间呈指数级增长。

好在现在AI优化算法发展很快，这个问题有望通过技术手段解决。

制造精度要求的提高也是个现实问题。不同结构元素的尺寸跨度可能很大，对打印机分辨率提出更高要求。

目前PolyJet的30微米分辨率基本够用，但更复杂的设计可能需要更高精度的设备。

材料适用性是另一个需要关注的方向。目前研究主要基于聚合物材料，在金属增材制造中的表现还需要验证。

SLM和EBM等金属打印工艺的粉末粒径和熔化特性可能对小尺寸特征构成挑战。

后处理工艺的复杂性意味着复杂内腔结构的支撑清除、表面处理等工艺需要特别设计。

技术发展的前瞻

AM易道判断，混合超材料技术的发展会沿着几个有意思的方向展开。

材料扩展是最直接的路径。从聚合物向金属、陶瓷、复合材料扩展，特别是航空航天领域的钛合金混合结构，可能会率先实现产业化应用。

设计自动化是另一个令人期待的方向。

基于AI的多拓扑优化算法将大大降低设计门槛。

未来可能出现这样的软件：你输入性能需求，它自动生成最优混合结构。

多尺度集成更是想象空间巨大。

从微米级特征向纳米级扩展，实现多尺度混合设计。这在功能材料、智能材料领域的潜力让人兴奋。

团队及原文链接

本文来自东南大学土木工程学院、混凝土及预应力混凝土结构教育部重点实验室的最新研究成果。博士生张旻为论文第一作者，高康教授为论文唯一通讯作者。合作者包括皇家墨尔本理工大学Jie Yang教授、Ma Qian教授、新加坡国立大学Wei Zhai教授以及英国卡迪夫大学Zhangming Wu教授。

原文链接：https://doi.org/10.1002/advs.202510586

从妥协到协同的智慧

这项研究最大的价值不在于那些亮眼的数字，而在于它彻底改变了我们对材料设计的思考方式。

传统设计就像在玩零和游戏—要硬度就得放弃柔性，要可调就得牺牲强度。

工程师们习惯了在两个极端之间艰难选择，认为这是物理世界的铁律。

但东南大学团队告诉我们：谁说一定要选择？

通过混合设计，刚度与可调性不再是对立面，而是可以协同工作的伙伴。

从单一优化到协同优化，从局部妥协到全局共赢。

AM易道相信，这种思维方式的转变将远拓宽材料科学本身，也将激活3D打印更大规模更深层次的应用。
