在3D打印的世界里，有个让人困惑的现象：

为什么添加了昂贵碳纤维的材料，性能有时还不如便宜的玻璃纤维？

为什么纤维含量从3%提升到5%，强度反而下降了？

AM易道团队最近读到土耳其伊斯坦布尔艾登大学的一项研究，刷新了对FDM纤维增强材料的认知。

这个团队用PLA和ABS做基体，分别添加1%、3%、5%的碳纤维和玻璃纤维，通过严谨的对比实验，揭开了一个被整个行业忽视的秘密：

3%，这个看似平凡的数字，竟然是大多数FDM纤维增强材料的性能峰值。

更令人意外的是，在某些组合中，3%碳纤维增强的ABS拉伸强度达到了29.67 MPa，比纯材料提升了237%。

而5%的高添加量不仅没有带来更好的性能，反而因为纤维团聚导致了性能下降。

这个发现不仅证伪了纤维越多越好的传统观念，更为FDM纤维增强材料的工业化应用指明了新方向。

从颗粒到丝材的精密转化

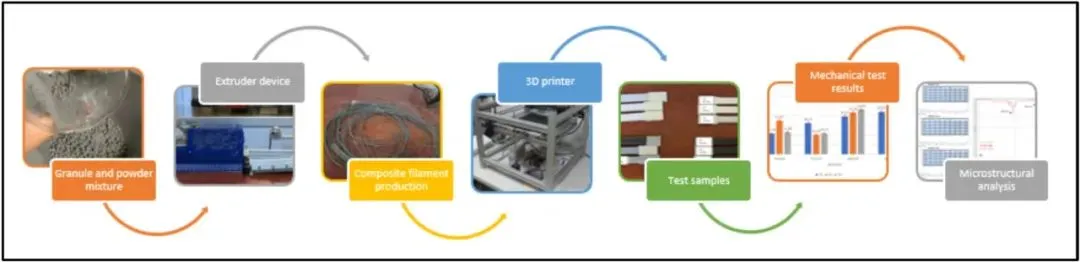

图1展示的整个生产流程看似简单，但每个环节都蕴含着技术门道。

研究团队的工艺路线：先将颗粒状的PLA和ABS与粉末状纤维进行干混，然后通过单螺杆挤出机制备复合丝材。

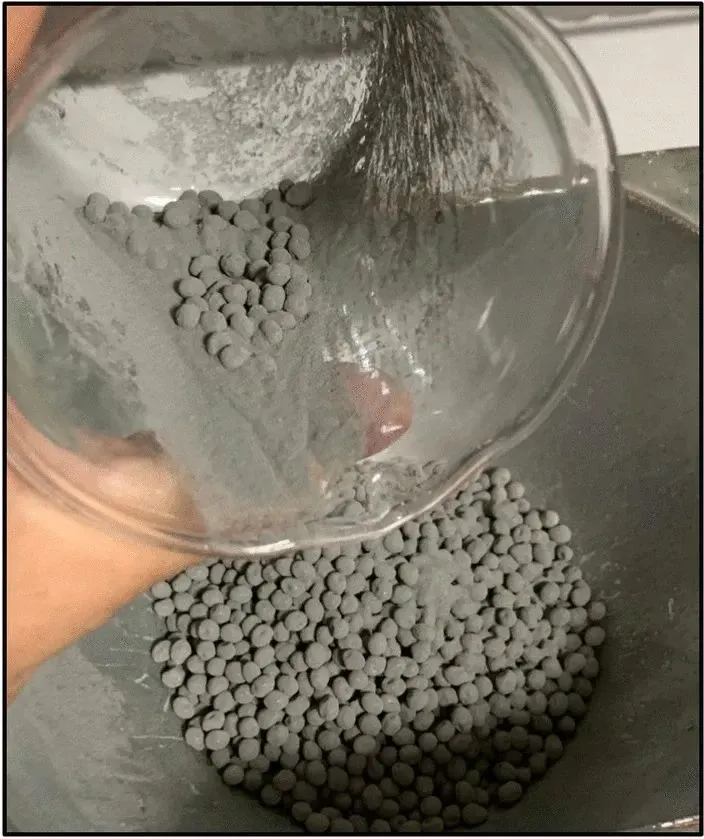

图2中那些黑色的颗粒和灰色的粉末看起来毫不起眼，但它们的配比却决定了最终产品的性能。

碳纤维粉末的平均长度是80μm，玻璃纤维是100μm，这个微小的尺寸差异在后续的加工过程中会产生完全不同的流动特性。

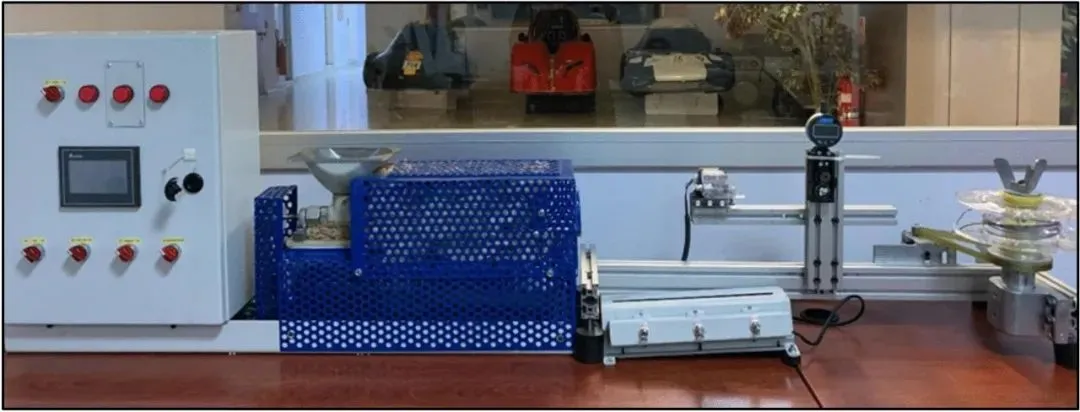

更有意思的是挤出设备的选择。图3展示的单螺杆挤出机看起来相当专业，但研究团队在实验中发现，当纤维添加比例超过5%时，系统就会出现堵塞问题。

这是必然结果：微米级粉末在高浓度下的团聚效应是无法通过简单的机械搅拌来解决的。

丝材质量决定打印成败

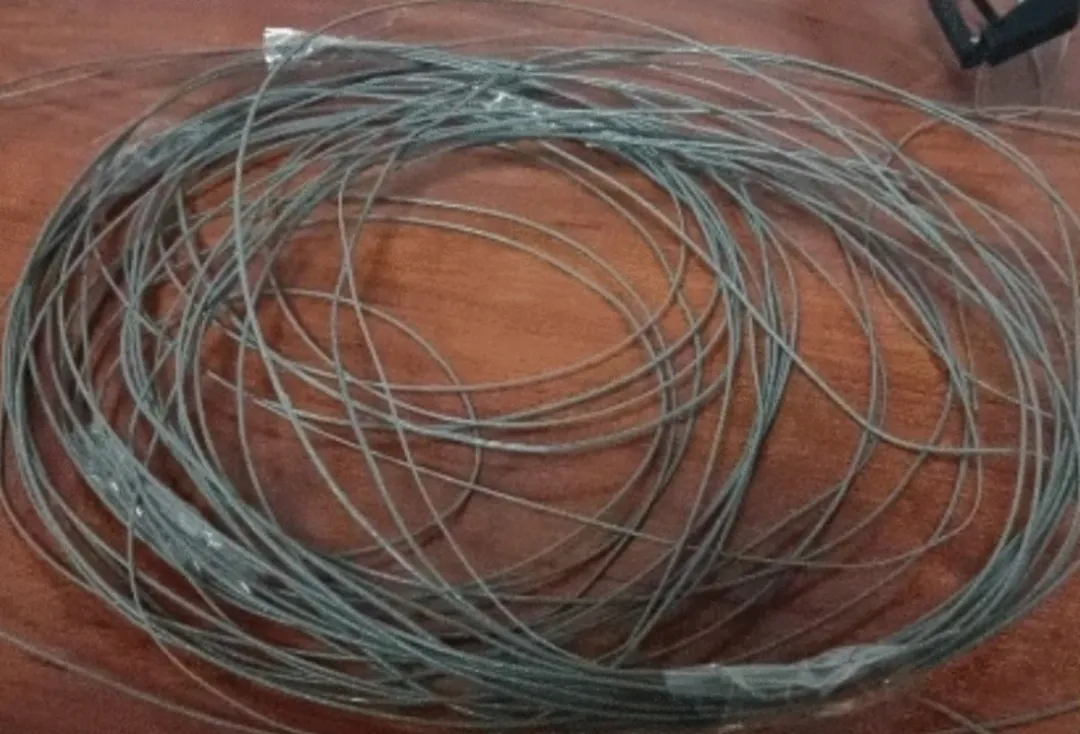

图4展示的复合丝材直径控制在1.75mm。

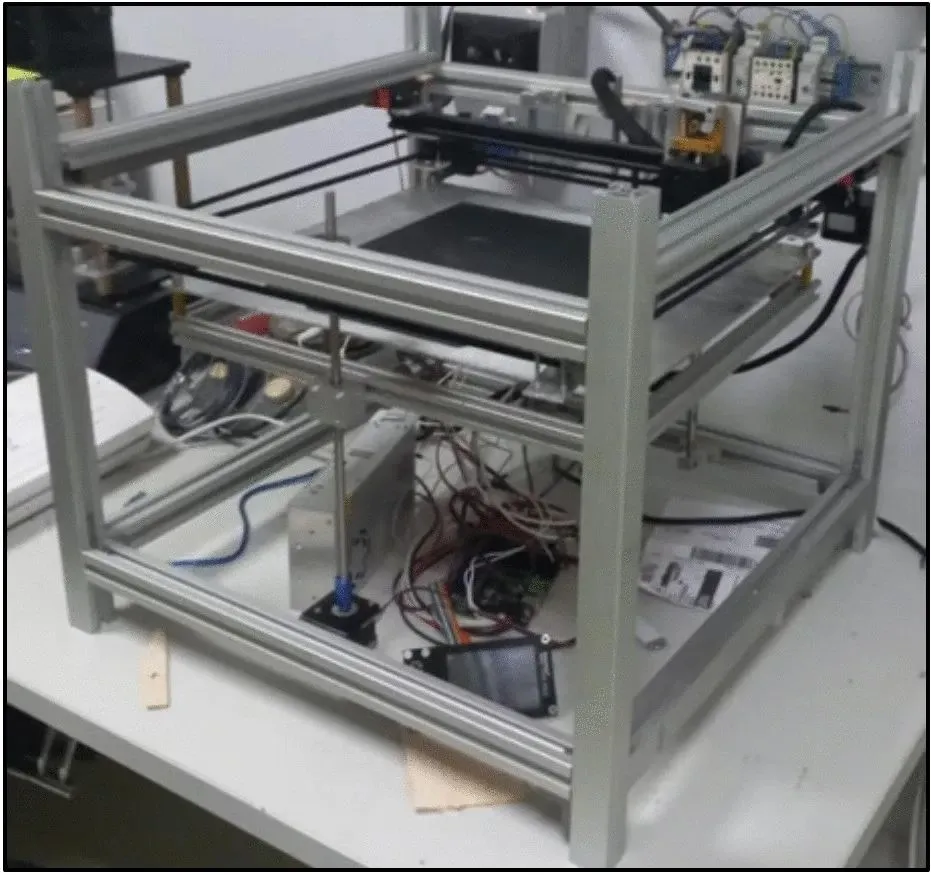

研究团队使用的Y682功能型3D打印机（图5）是一台定制化设备确保温度控制精度和挤出系统够精密能成功打出这些工程材料。

打印工艺

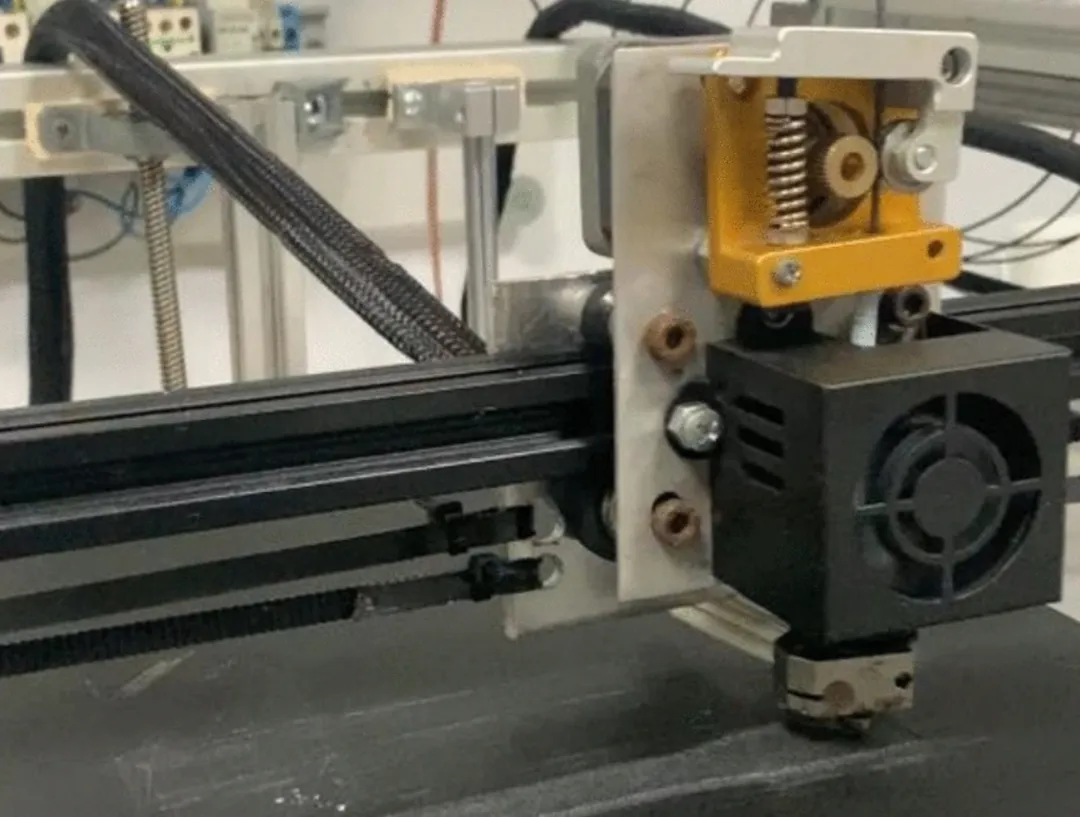

图6展示了实际打印过程的细节。喷嘴温度被精确控制在220°C（PLA复合材料）和240°C（ABS复合材料）。

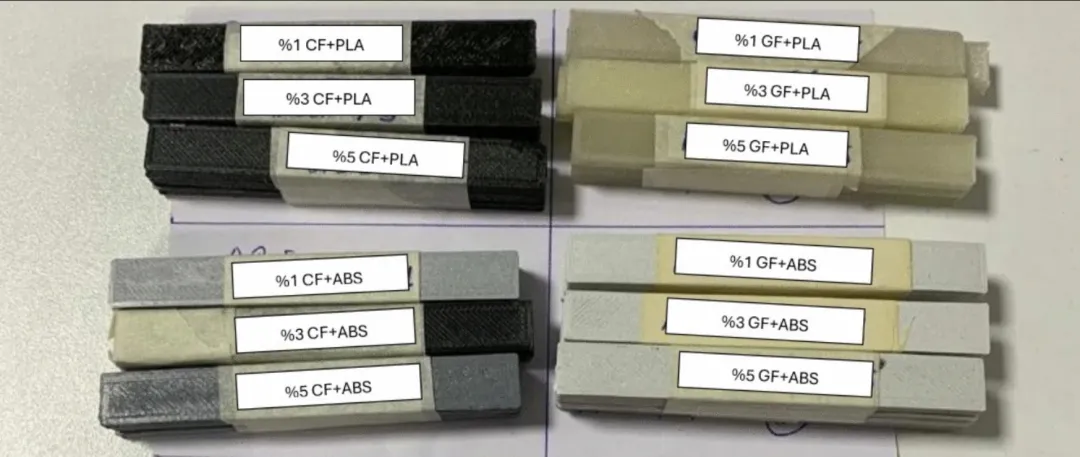

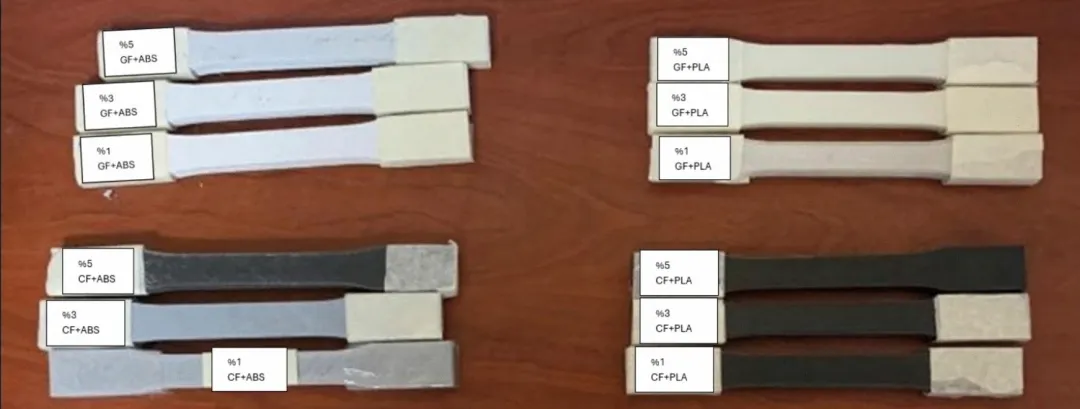

从图7和图8的测试样品可以看出，不同配方的材料在外观上就有明显差异。

PLA基的样品颜色相对较浅，而ABS基的样品则呈现出更深的色调，这种视觉差异实际上反映了纤维在基体中的分散状态。

材料配对的化学逻辑

这项研究最有价值的发现之一是材料配对的重要性。

玻璃纤维经过硅烷偶联剂处理，而碳纤维则没有进行表面处理，这个看似微小的差异却带来了截然不同的结果。

在PLA基体中，经过硅烷处理的玻璃纤维表现出色。

PLA作为极性聚合物，含有羰基(C=O)和羟基(-OH)等官能团，与硅烷处理后的玻璃纤维能够形成强化学键合。相比之下，未处理的碳纤维在PLA中的表现就逊色许多。

而在ABS基体中，情况则完全相反。

ABS作为非极性的无定形结构，与碳纤维的相容性更好。

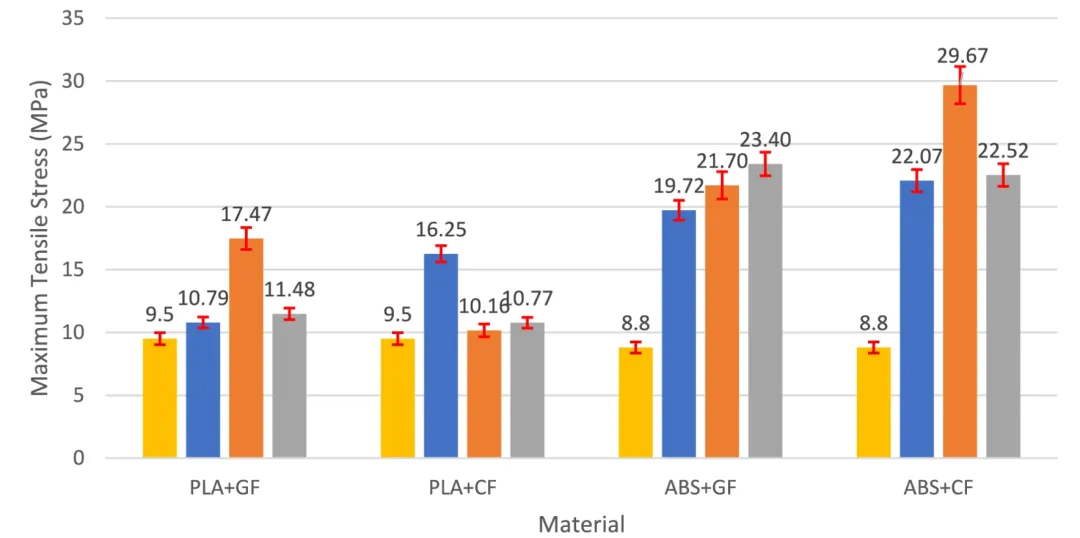

最终，3%碳纤维增强的ABS样品达到了29.67 MPa的最高拉伸强度，这个数值比纯ABS提高了237%。

3%黄金比例的科学依据

为什么3%成了最优添加比例？这个问题的答案隐藏在材料学的基本原理中。

当纤维含量过低时，增强效果有限；当含量过高时，纤维之间的相互作用开始占主导地位，反而会形成应力集中点。

研究中尝试的10%和15%高添加比例都以失败告终，不是因为材料性能不好，而是因为工艺无法实现。

未来工作方向

AM易道认为，这项研究指出了几个值得深入探索的技术方向。

首先是表面处理技术的标准化，目前不同厂商的纤维表面处理工艺差异很大，缺乏统一的标准。

其次是混合工艺的改进，双螺杆挤出机或超声波辅助混合可能是解决高纤维含量团聚问题的有效途径。

从测试样品的制备过程可以看出，每个细节都需要精确控制。

写在最后

读完这项研究，AM易道对FDM纤维增强材料有了新的了解。

3%这个黄金比例的发现对大多数材料企业有价值。

用29.67 MPa的ABS+3%碳纤维数据，和0.47 J的PLA+5%玻璃纤维冲击强度，研究清晰地勾勒出了FDM纤维增强材料的性能边界。

更重要的发现是表面处理的关键作用。

硅烷处理过的玻璃纤维在PLA中的表现，超越未处理的碳纤维。

下次当你面对各种纤维增强材料的宣传时，不妨问一个简单的问题：

它的纤维添加比例是多少？

如果答案远超3%，那你可能需要更仔细地考虑一下。

寻找AM易道兼职编辑，5年以上3D打印行业经验，不限专业领域，收入模式零活。期待与有深度思考能力、文字能力和创作兴趣的小伙伴合作，共同打造优质内容。有意者请加yihanzhong投递简历及代表作品。
