这不就是把传统平面器件做成弯的吗？

但仔细研读后发现，这远不是简单的弯曲那么简单，而是一个新光电器件制造模式，而且深度融合3D打印。

让我们先从一个有趣的现象说起。

你有没有想过，为什么我们的眼睛是球形的，而相机传感器却是平的？

这背后其实隐藏着一个重要的光学原理问题。

自然界经过亿万年进化出的复眼结构告诉我们，曲面感光器件在某些应用场景下具有天然优势。

3D打印基底：从被动弯曲到主动定义器件结构

传统的非平面光电器件制造主要依赖物理变形技术，简单说就是先做出平面器件，然后想办法把它弯成需要的形状。

这种方法面临两个根本性限制：首先是材料的机械应力问题，过度弯曲会导致性能衰减甚至失效；

其次是几何限制，只能实现相对简单的曲面形状。

苏州大学团队提出的解决方案巧妙地绕过了这些限制，而3D打印技术在其中扮演了关键角色。

苏州大学团队提出的解决方案巧妙地绕过了这些限制。

他们发现，单溶质的PbI₂溶液在结晶过程中展现出一种特殊的"快速成核主导结晶"行为。

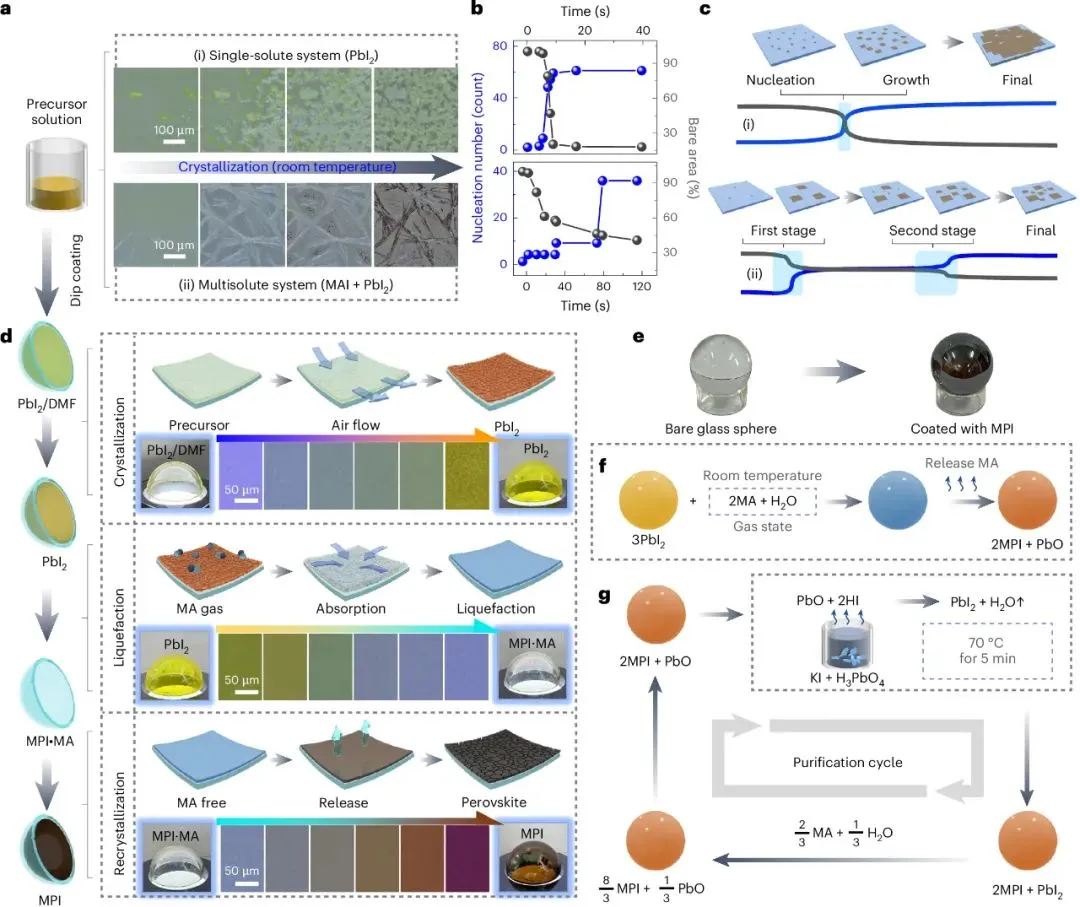

从图1可以看出，相比传统的PbI₂/MAI混合溶液系统，单纯的PbI₂溶液能在几秒钟内形成大量成核点，并迅速形成高覆盖率的致密薄膜。

这种方法与3D打印技术形成了完美的互补。

研究团队使用的3D打印设备采用光敏树脂材料，通过逐层固化的方式构建复杂几何形状。

论文中提到他们使用了microArch S230高精度的光固化3D打印设备。

AM易道认为，这种3D打印+表面改性+自生长的组合工艺代表了一种全新的器件制造思路。

传统的半导体工艺更多依赖减材制造（如光刻、刻蚀），而这项研究展示了增材制造在精密器件制造中的可能性。

3D打印工艺细节：从树脂选择到表面处理的全链条优化

深入研究论文的方法部分，我们发现了很多值得关注的3D打印工艺细节。

研究团队使用的是黄色光敏树脂，这种材料在逐层打印过程中必然会产生层状微结构。

这些微结构对传统薄膜沉积来说是个巨大挑战，因为它们会导致薄膜不均匀甚至开裂。

但这项研究展示了钙钛矿自组装技术的强大适应性。

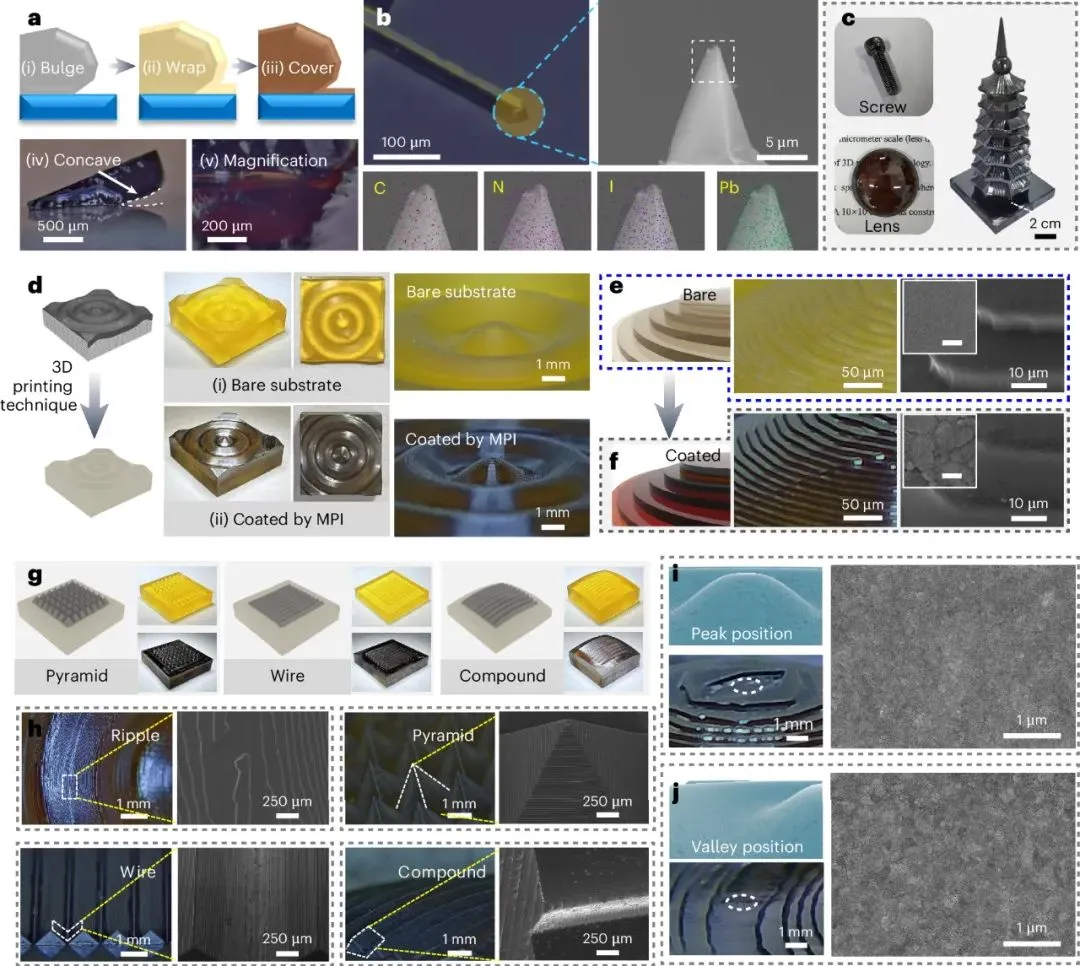

如图2所示，从亚微米级的探针到厘米级的球体，再到复杂的古塔模型，钙钛矿薄膜都能完美贴合。

这种跨越6个数量级的制造能力在半导体器件领域是罕见的。

论文展示了多种3D打印结构，包括金字塔阵列、线阵列以及球面线阵列的复合结构。

从扫描电镜图像可以看出，即使在存在微米级台阶结构的3D打印表面上，钙钛矿薄膜也能实现完全覆盖。

这种适应性源于两个关键因素：

首先是表面预处理工艺。对于疏水性的树脂基底，团队首先通过磁控溅射沉积了一层氧化铝，以增强表面亲水性。

这个步骤看似简单，但实际上解决了一个关键问题：

如何让PbI₂溶液在复杂曲面上实现均匀分布。

其次是气流辅助的干燥过程。

研究发现，3D几何结构会阻碍溶剂蒸发，导致结晶延迟和覆盖率下降，因此需要通过连续气流来消除这种空间阻塞。

3D打印掩模技术：精密器件制造的新路径

从概念验证走向实际应用，研究团队展示了一个特别巧妙的技术路线：使用3D打印制造精密掩模。

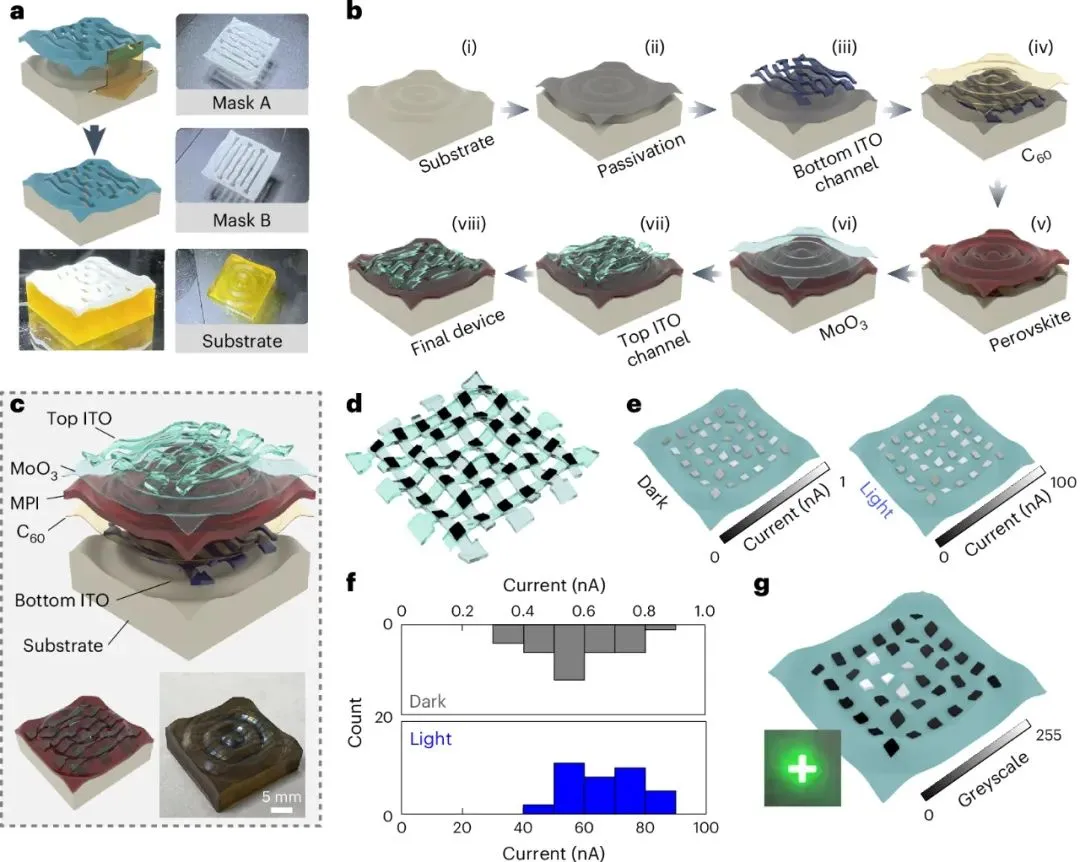

如图3所示，他们为波纹状基底设计了匹配的阴影掩模，通过3D打印技术制造出来。

这种方法的创新之处有别于传统的器件制造思路。

传统半导体工艺需要平面光刻技术来定义器件图案，而这种方法通过3D打印直接制造立体掩模，实现了三维器件的精确图案化。

AM易道认为，这种3D打印掩模+曲面沉积的组合工艺不仅扩展了传统半导体工艺的应用范围，也为小批量、定制化的功能器件制造提供了新的可能性。

单透镜成像系统：3D打印精度与光学设计的完美结合

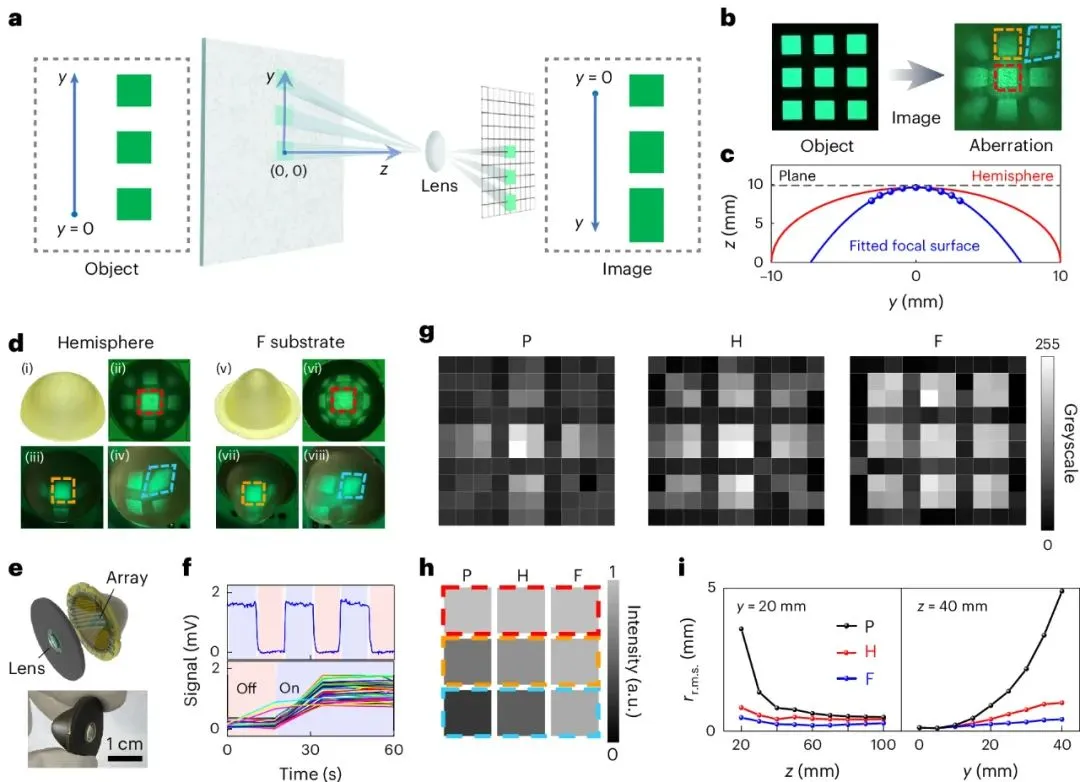

更具前瞻性的应用体现在图4的单透镜成像系统中。

这个应用场景很好地诠释了为什么需要非平面传感器，也展示了3D打印技术在光学器件制造中的独特价值。

通过光线追踪仿真，研究团队设计出了理论最优的焦面形状，并用3D打印技术制造出对应的传感器基底。

实验结果显示，在20mm离轴位置，优化后的焦面传感器性能显著优于传统球面传感器。这种性能提升直接验证了3D打印在精密光学器件制造中的可行性。

更重要的是，这种方法为光学系统设计提供了全新的自由度。

传统的光学设计受制于加工工艺的限制，往往需要在理论最优和制造可行性之间妥协。

3D打印可以让很多以前不可制造的光学表面变成了现实。

产业化还有哪些短板

虽然实验室已经验证了亚微米级的制造精度，但要在大规模生产中保持这种精度，设备成本和生产效率都是需要考虑的因素。

特别是对于消费电子等成本敏感的应用领域。

另一个重要考虑是3D打印与传统半导体工艺的兼容性。

研究中使用的磁控溅射、热蒸发等工艺都是传统半导体制造的标准流程，这为技术的产业化转移提供了良好基础。

但如何在现有的生产线上集成3D打印工艺，仍需要更多的工程化开发。

写在最后

虽然这项研究聚焦于钙钛矿光电器件，但其展示的"3D打印结构+功能材料沉积"的方法具有更广泛的适用性。

研究团队已经验证了该方法在不同材料体系中的通用性，包括不同卤素组成的钙钛矿材料。

从"自上而下"的图案化加工转向"自下而上"的自组装生长。

这种转变不仅适用于光电器件，也可能为柔性电子、生物电子等新兴领域提供技术支撑。

我们有理由相信，未来的光电器件将不再局限于平面几何，而是能够适应各种复杂的应用环境。
