这组数据背后，是3D打印正在改写材料科学的基本认知。

在金属材料的世界里，强度和韧性就像跷跷板的两端，想要材料更强，往往意味着要牺牲韧性。

这个被称为强度-韧性权衡的魔咒，困扰了材料科学家数十年。

但最近，中科院和东北大学的研究团队用一篇发表在《Acta Materialia》上的论文告诉我们，3D打印正在改写这个游戏规则。

让AM易道印象深刻的是，他们用DED定向能量沉积技术制备的Ti₃Zr₁.₅NbVAl₀.₂₅高熵合金，不仅实现了超过900MPa的屈服强度，断裂延伸率更是达到27%以上。

要知道，同样成分的传统铸造样品，屈服强度只有835MPa，延伸率更是仅有18.8%。

韧性飞跃背后，究竟隐藏着什么技术秘密？

精密调控，DED工艺的每个细节都有深意

这次研究选择的并不是我们熟悉的激光选区熔化SLM，而是DED定向能量沉积技术。

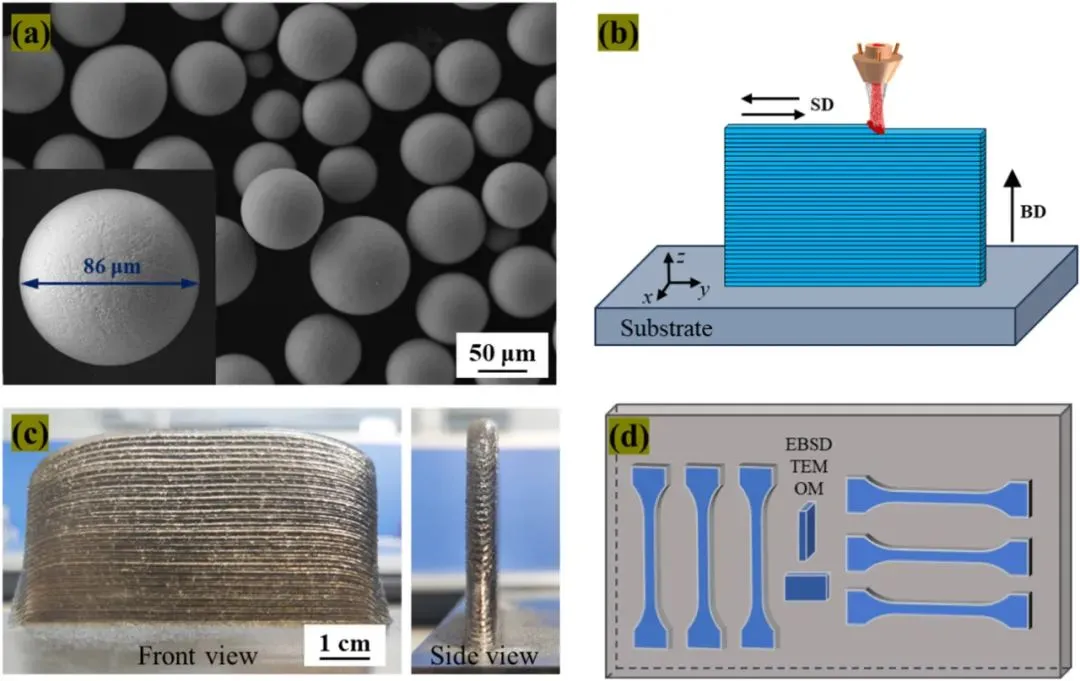

从论文的图1可以看出，研究团队首先通过等离子雾化工艺制备了球形度极高的合金粉末，粒径主要集中在50-150微米范围内，表面几乎没有缺陷，这为后续的稳定成形奠定了基础。

DED工艺激光功率1600W，扫描速度8mm/s，送粉速率10.57g/min。

研究团队采用往复扫描策略，并在相邻层间设置30秒的停留时间来减少热累积。

60层的薄壁结构中，z轴提升量通常为0.7mm，但在第20、30、40、50层时，z轴提升量却设为0。

这种调整，实际上是为了优化温度场的精密设计。

AM易道认为，这种工艺控制的精细程度，正是DED技术能够创造出独特微观组织的关键所在。

微观世界当柱状晶遇上等轴晶

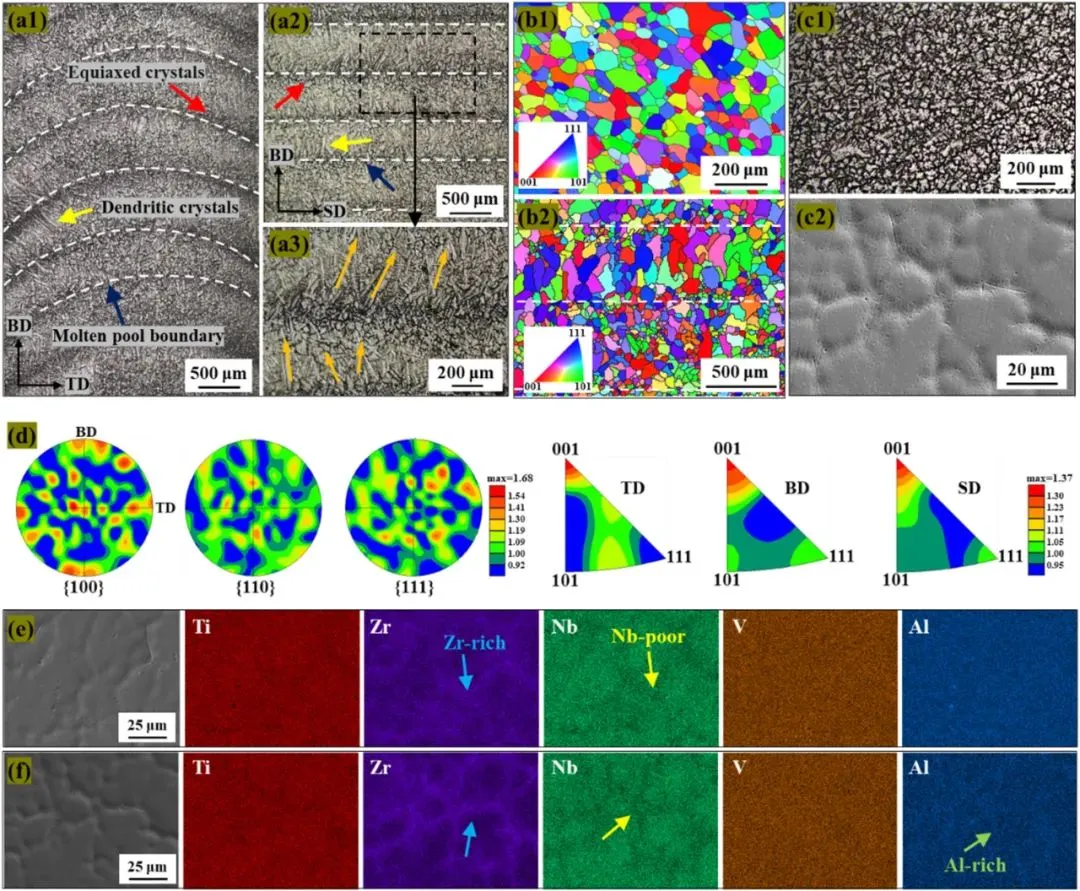

那么，这种性能提升的秘密究竟藏在哪里？从图2的金相组织中，我们找到了答案。

传统铸造工艺制备的高熵合金通常呈现完全等轴晶组织，就像一堆大小相近的圆球随机堆积。

而DED技术却创造了一个全新的世界—明显的层状结构，由交替分布的等轴晶和柱状晶组成。

这种独特结构的形成机理很有意思。

DED过程中，熔池就像一个微型的金属熔炼炉，不同区域的温度梯度和凝固速率存在显著差异，最终形成了这种交替分布的双相组织.

从显微分析结果可以看出关键信息：

等轴晶区域的晶粒尺寸均匀，平均直径21.8微米；

而柱状晶的尺寸通常超过100微米。这种尺寸差异为后续的变形行为提供了重要的微观基础。

简单来说，就是在同一个材料内部，同时拥有了大块头和小个子两种不同特性的晶粒，为强韧性协同创造了条件。

成分均匀化的威力：急速冷却重新洗牌

DED工艺最大的优势之一是极高的冷却速率，可达10⁴-10⁶K/s。

这种超快冷却显著缩短了原子扩散时间，有效抑制了元素偏析。

DED样品中各元素分布相对均匀；而铸态样品则表现出更严重的元素偏析。

这种成分均匀性的改善，直接避免了有害相的析出，为优异的力学性能奠定了基础。

性能数据的惊喜：50%韧性提升如何实现

让我们回到最核心的问题：性能究竟提升了多少？

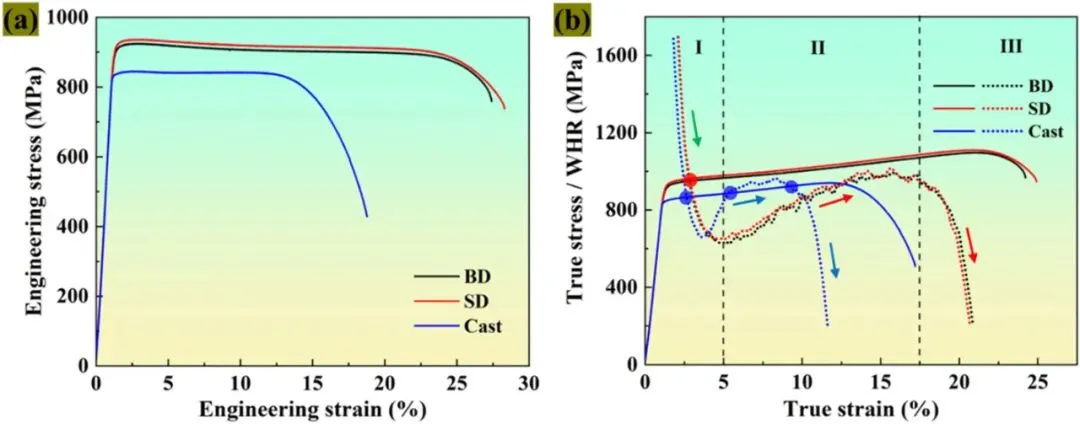

从图3的应力-应变曲线可以看到令人振奋的结果。

屈服强度分别为903MPa和914MPa，抗拉强度为925MPa和937MPa，断裂延伸率达到27.4%和28.3%。

对比铸态样品的835MPa屈服强度和18.8%延伸率，这意味着：

• 强度提升：9.5%
• 韧性飞跃：50.5%



更让AM易道惊喜的是各向异性的良好控制。

计算结果表明，DED样品在不同方向上的性能差异很小，这主要归因于大量等轴晶的存在，避免了传统3D打印常见的方向性问题。

延伸阅读：3D打印新型钛合金开发不靠运气，科学家找到预测公式

从真应力-应变曲线还可以看出，DED样品能够在相当长的应变范围内保持稳定的塑性变形，这为实际应用提供了很大的安全裕度。

从图4的断口分析也印证了这种韧性提升：

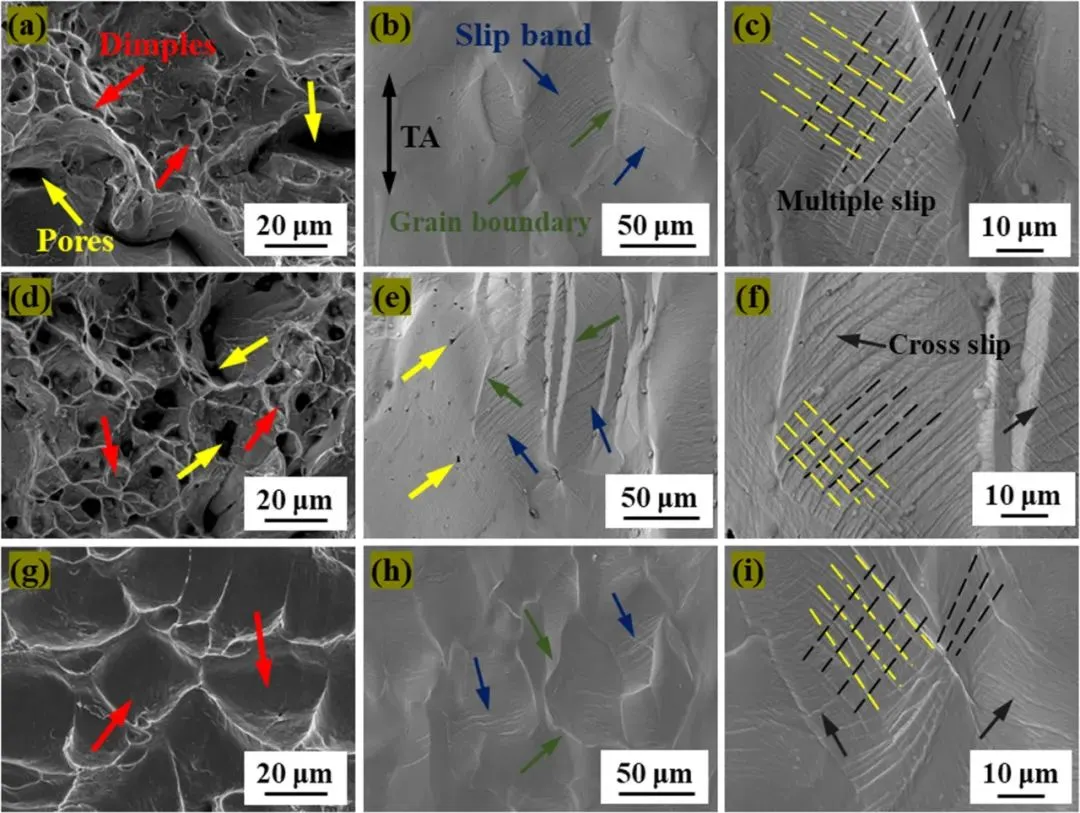

DED样品呈现大量细小韧窝（尺寸小于10微米），而铸态样品的韧窝要大得多（超过20微米），拉伸侧面还可以看到明显的交叉滑移带分布，表明多滑移系统的有效激活。

高温表现

作为高温合金，高温性能是不可回避的试金石。

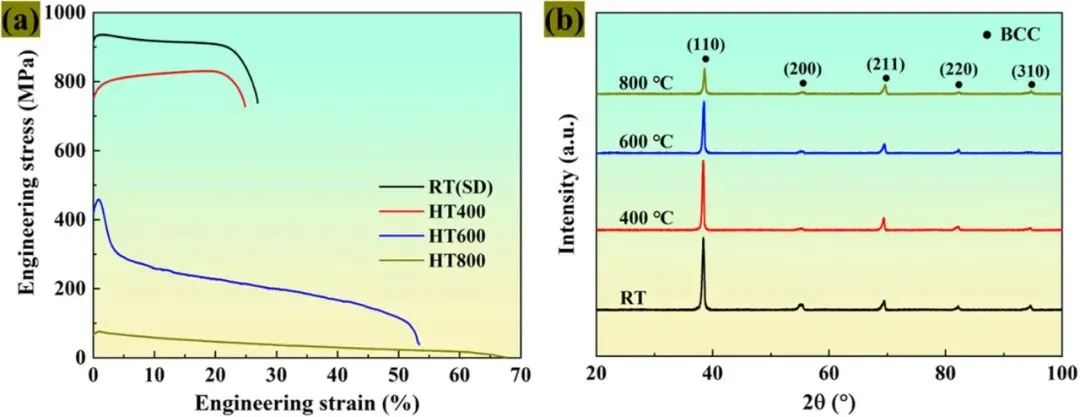

测试结果显示：随着温度从400°C升至800°C，屈服强度从750MPa下降至66MPa，但塑性应变从24.8%大幅提升至67.6%。

这种此消彼长的现象在高温合金中很常见。

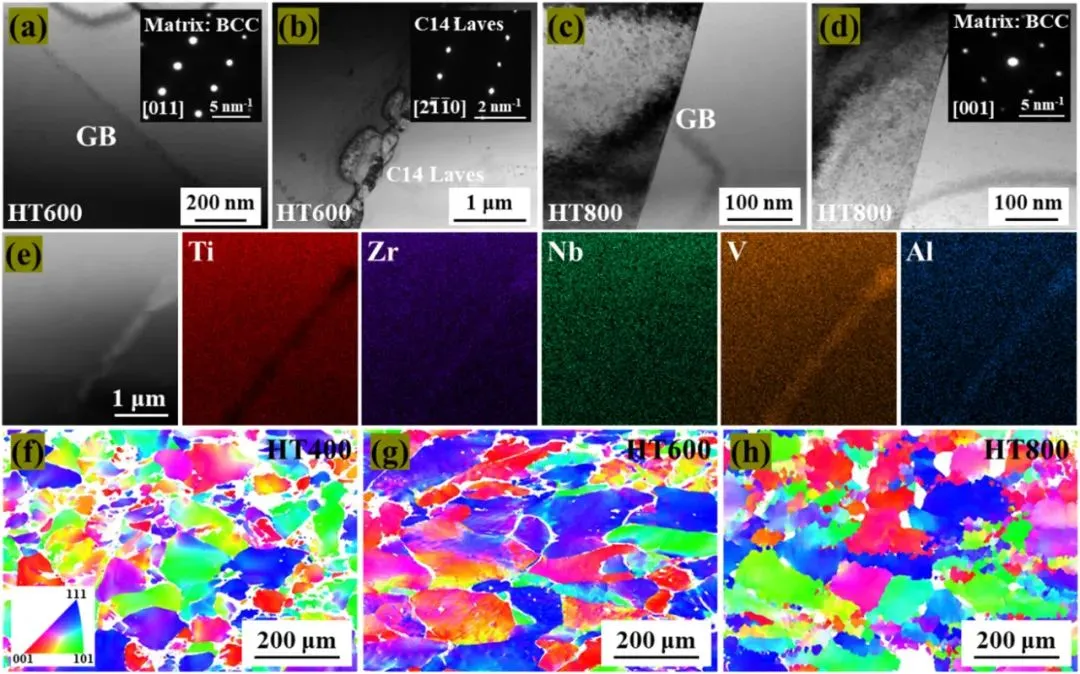

特别值得关注的是600°C时的微妙变化，材料内部会有一些微小的相变，但在800°C时又会恢复，这为高温应用的工艺窗口设计提供了重要参考。

异质变形强化：强韧性协同的核心密码

现在我们来到了整个研究最精彩的部分—为什么这种结构能够同时实现高强度和高韧性？

答案在于柱状晶和等轴晶构成的异质结构。

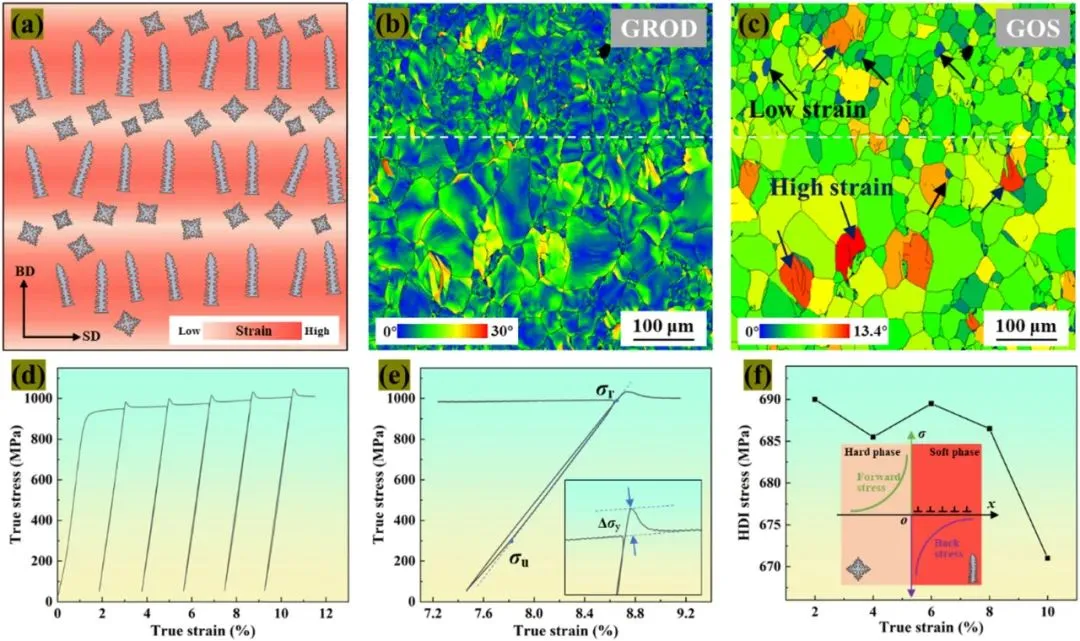

从图10的分析可以理解这个巧妙的过程：由于尺寸差异，粗大的柱状晶和细小的等轴晶在受力时表现出不同的变形行为。

这就像一个精密设计的缓冲系统：

变形首先在粗晶粒中发生，细晶粒保持相对稳定；随后变形转移，两种晶粒相互配合，共同承担外部载荷。

这种协调变形需要产生大量的内部调节机制。

通过专门的加载-卸载-重加载实验，研究团队定量测定了这种内部应力的大小，约为671-690MPa。

这个数据意味着材料内部有一个强大的类似弹簧一样的减震器，既保证了强度，又提供了足够的变形空间。

简单来说，就是通过巧妙的微观结构设计，让材料在承受外力时能够自动调节内部应力分布，实现了强韧性的完美平衡。

变形机制的深度解析

在更微观的层面，材料还采用了多种变形机制来协调塑性变形：

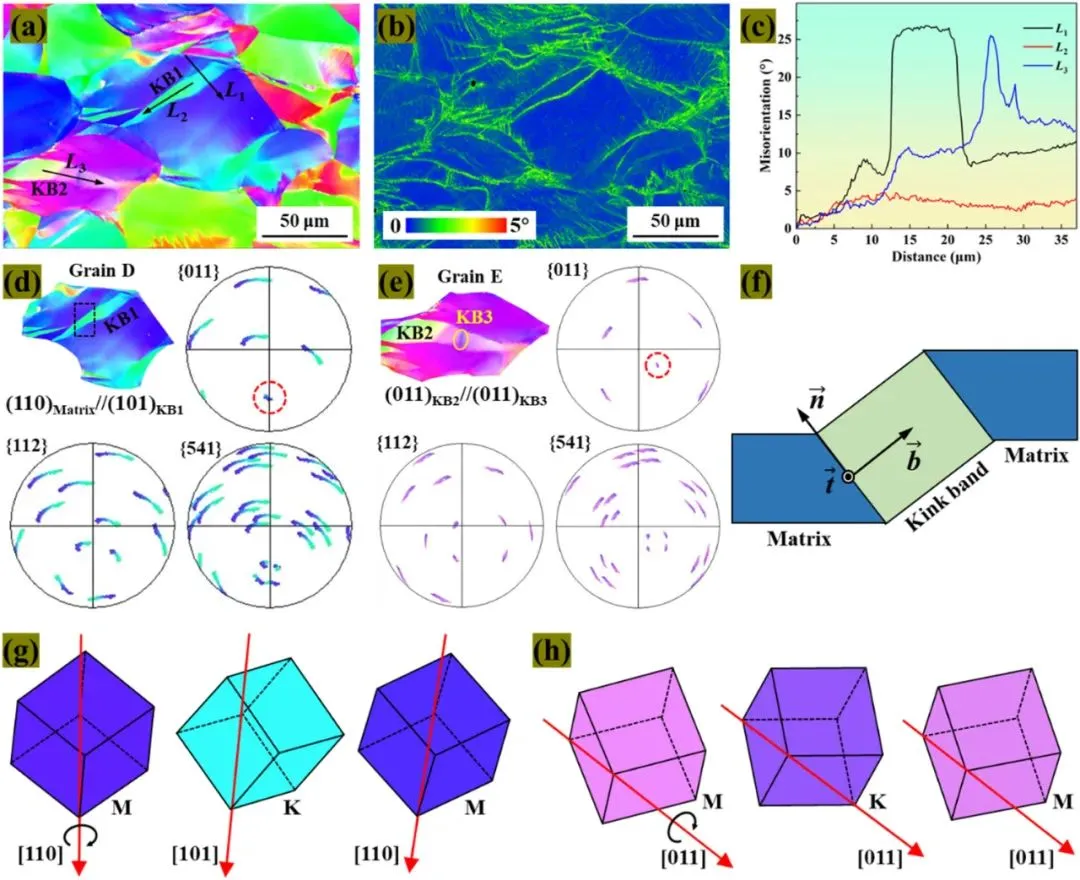

扭折带变形：下图11详细分析了扭折带的形成过程。本文不做过多解释。

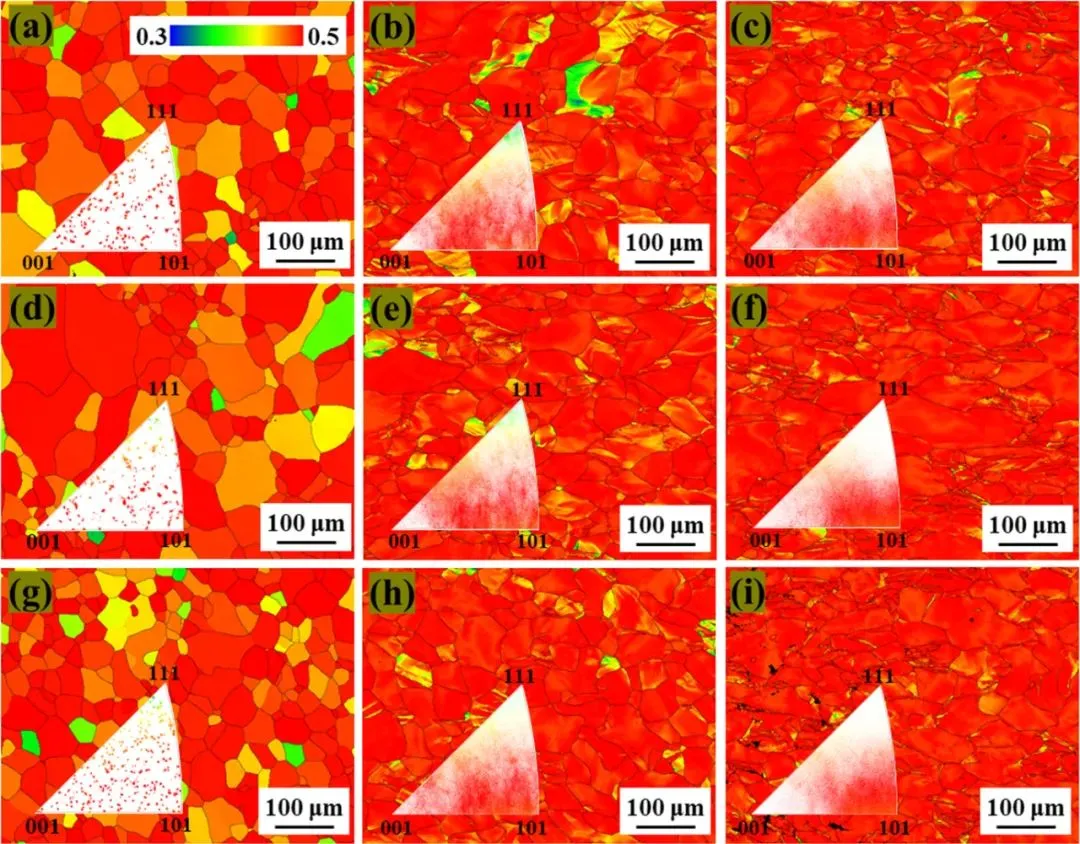

多滑移系激活：图12的Schmid因子分布显示，随着变形的进行，多个滑移系统同时工作，为塑性变形提供了丰富的路径选择。

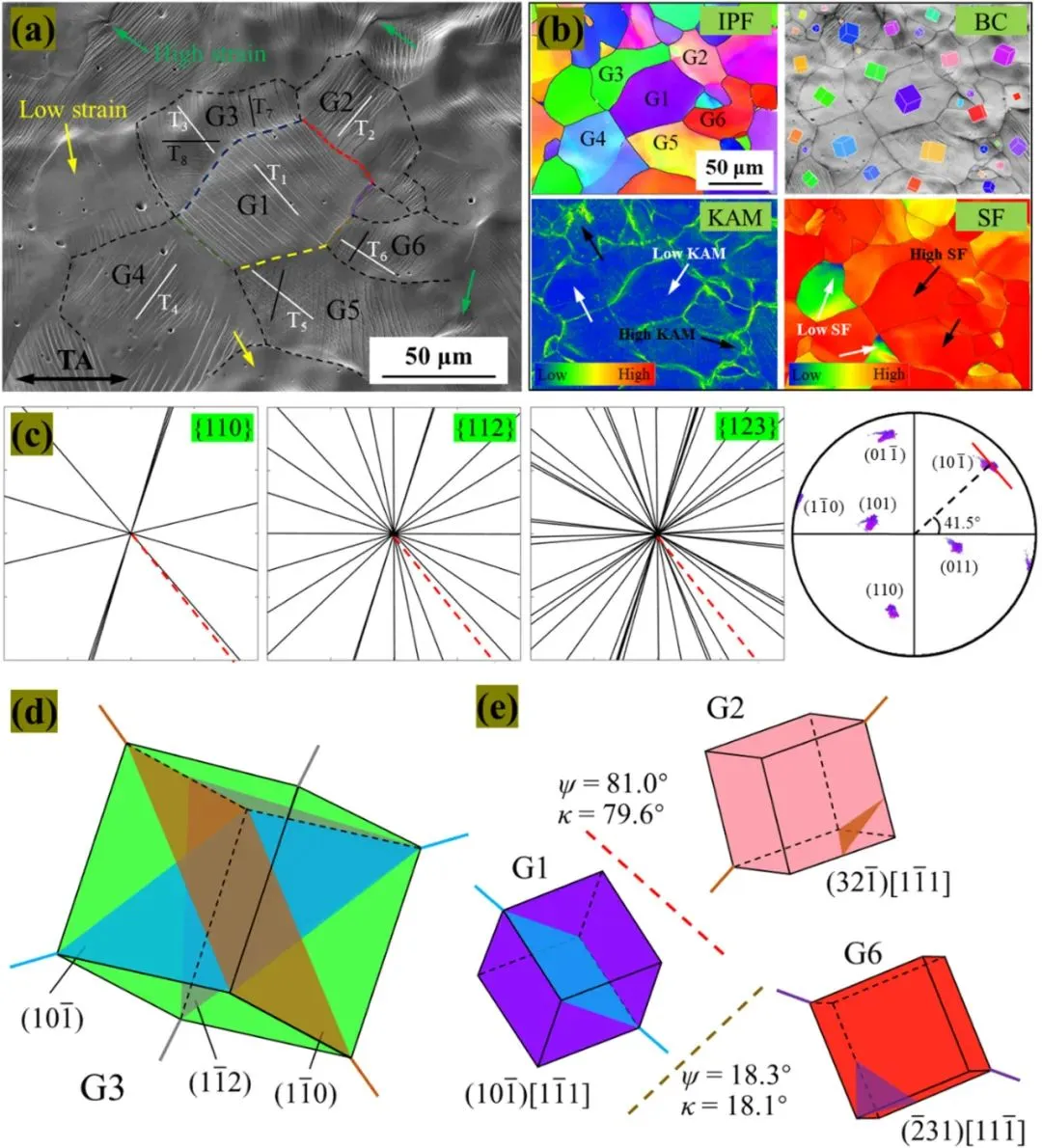

滑移传递：图13的详细分析展示了相邻晶粒之间的精密配合。从图13(a)的SEM形貌可以看出清晰的滑移带，图13(b)的EBSD结果揭示了晶界关系和缺陷分布。

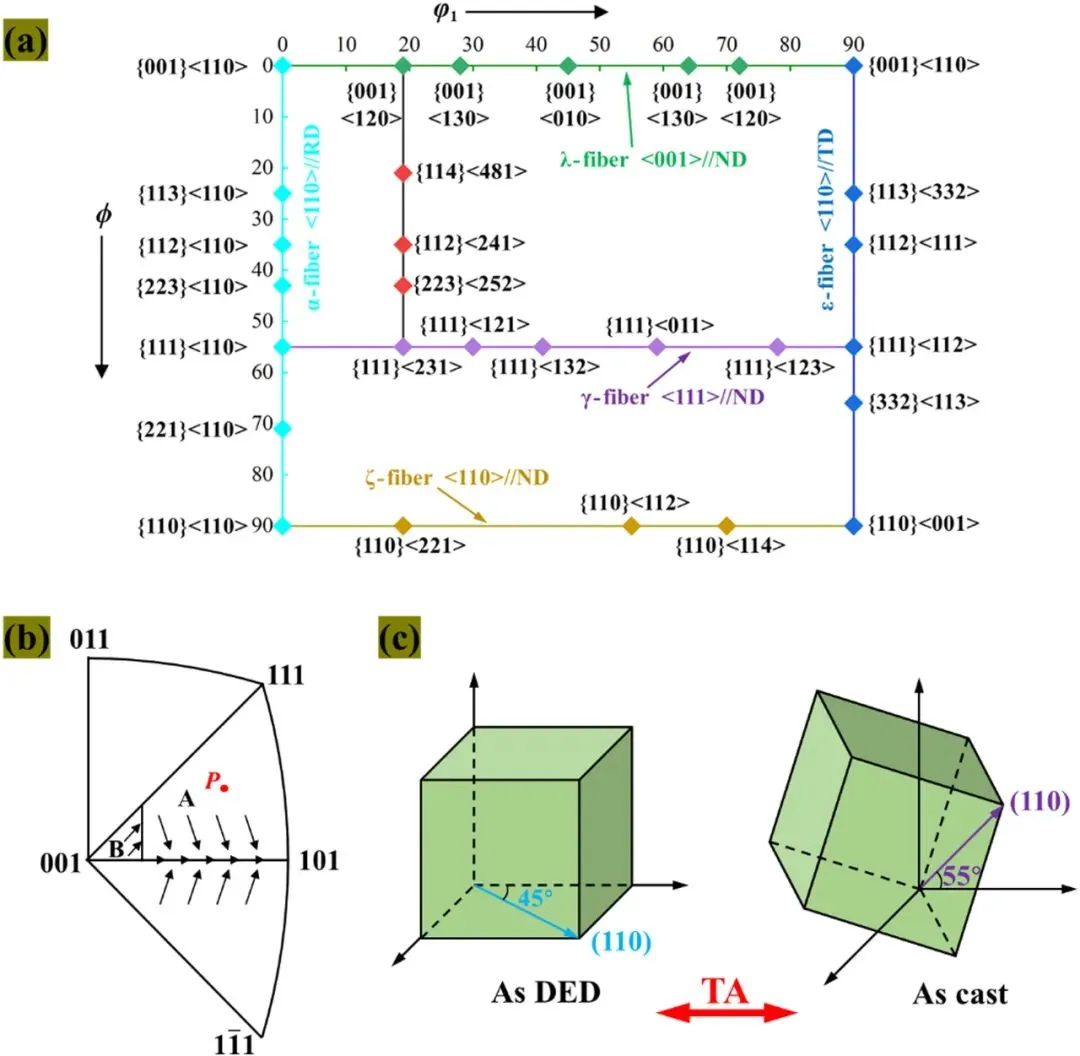

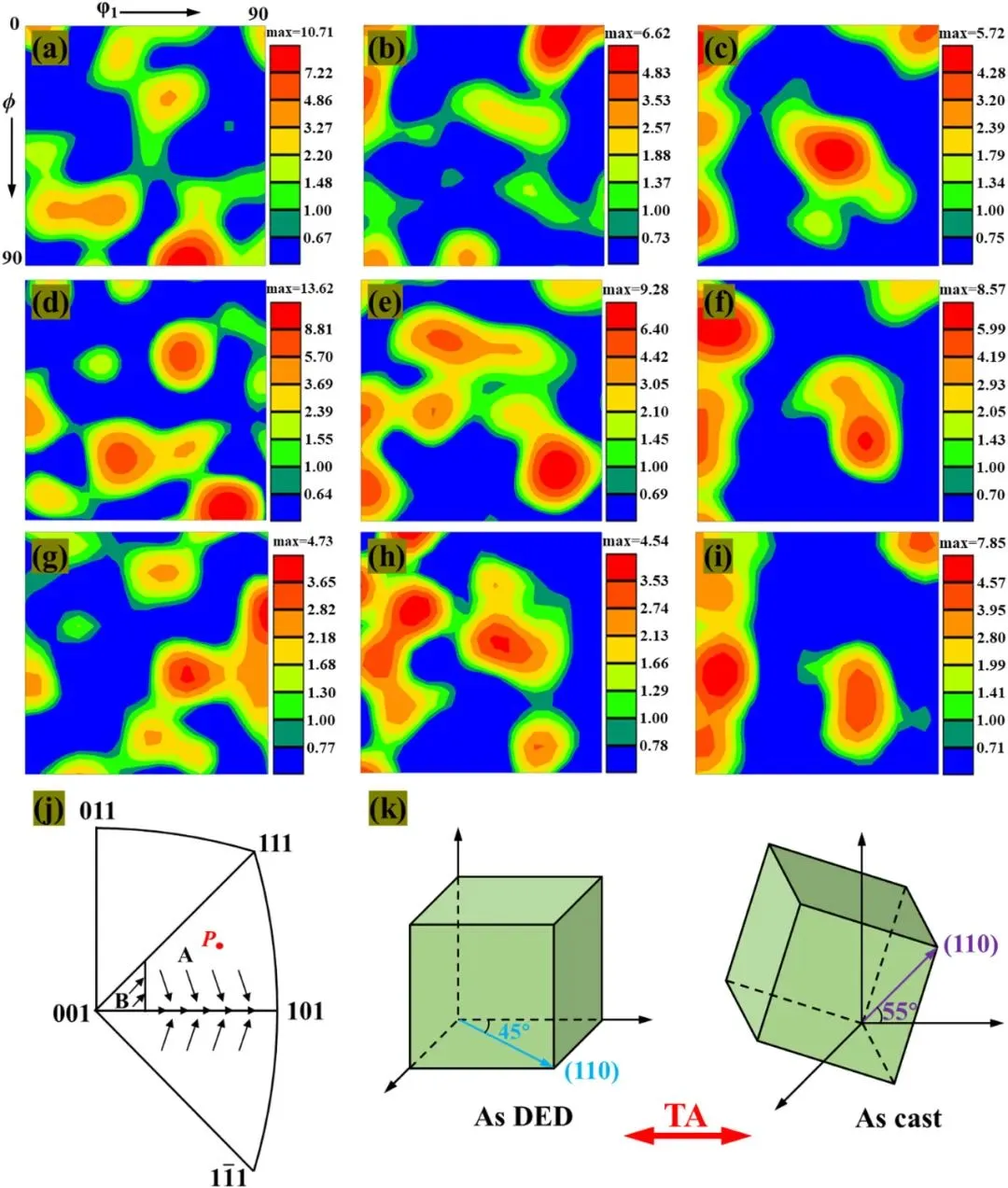

织构优化：图15的取向分布函数分析显示了DED样品独特的织构演变模式。

图16进一步解释了α-纤维形成的机理。

这些机制的协同作用，共同实现了材料性能的突破。

TEM微观结构分析的深度洞察

图14的TEM分析提供了更深层的微观信息。

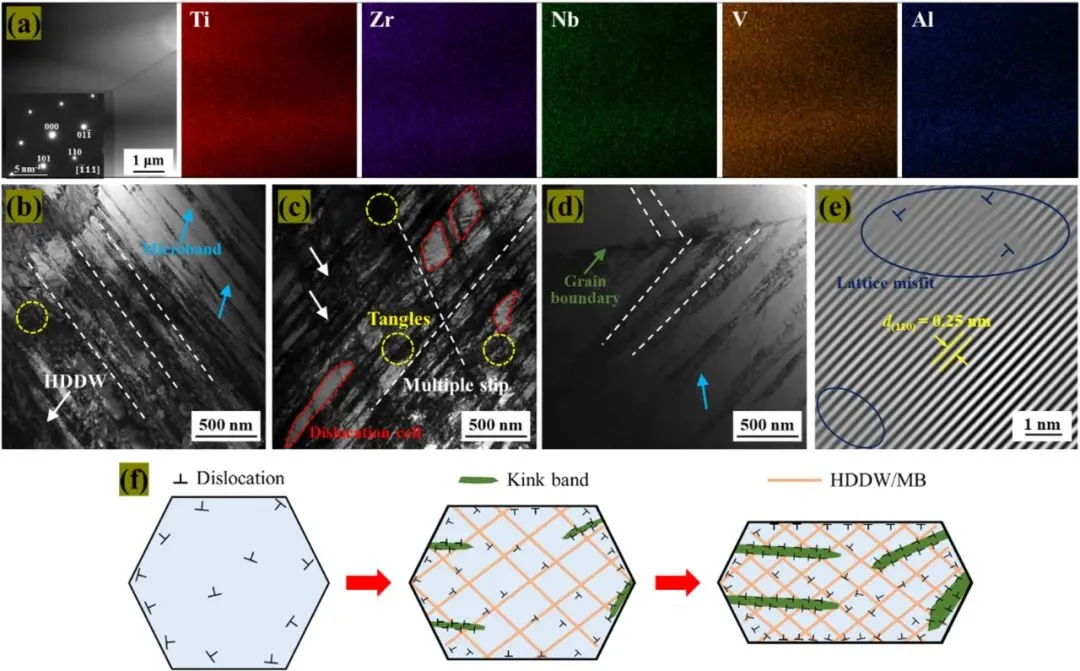

图14(a)显示了未变形样品的单相BCC结构，而图14(b-e)揭示了变形后形成的复杂位错结构，包括微带、高密度位错墙和位错胞等，这些微观特征的协同作用是优异力学性能的微观基础。

从实验室到产业化：技术突破的深层启示

这项研究不仅证明了DED技术在制备高性能合金方面的巨大潜力，更重要的是为我们理解3D打印如何改变材料性能提供了深刻洞察。

从技术角度看，异质结构的构建策略具有重要的普适性价值。

通过精确控制工艺参数，实现不同组织的空间分布，这种设计思路可以推广到其他合金体系。

特别是在#航空航天 、#核能 等对材料性能要求极为苛刻的领域，这种强韧性协同的实现方式具有重要的应用前景。

AM易道思考

站在更高的视角看，这个研究代表的不仅仅是一个技术突破，更是材料设计理念的根本性转变。

3D打印的价值不仅在于制造复杂几何形状，更在于创造传统工艺无法实现的独特材料性能。

强度与韧性不再是非此即彼的选择，而是可以通过巧妙的微观结构设计实现协同提升的目标。

这相当于在材料科学的游戏规则中增加了新的维度。

异质结构设计是未来的重要方向。通过创造不同特性区域的空间分布，可以实现传统均质材料无法达到的性能组合。

未来，随着DED技术的不断成熟和新材料设计理念的深入发展，我们有理由相信会看到更多类似的突破。

特别是当人工智能技术与增材制造相结合，材料设计可能会进入一个全新的智能化时代。

此文章DOI：https://doi.org/10.1016/j.actamat.2025.121389

更多AM易道相关文章：

寻找AM易道兼职编辑，5年以上3D打印行业经验，不限专业领域，收入模式零活。期待与有深度思考能力、文字能力和创作兴趣的小伙伴合作，共同打造优质内容。有意者请加yihanzhong投递简历。
