说实话，想象一下，你从火星取回的样本管正在以每秒50米的速度冲向地球，没有降落伞，没有动力下降，全靠一个3D打印的钛合金点阵结构缓冲。这听起来像科幻，但美国国家航空航天局（NASA）喷气推进实验室（JPL）的研究工程师瑞安·沃特金斯（Ryan Watkins）正在把它变成现实。

在AMAA（航空航天、太空与国防）2026会议上，作为我们的会前系列报道，Watkins详细讲解了这种3D打印点阵结构怎么用来做火星样本返回的冲击防护。他主要讲如何把点阵设计成力限制型的可压溃结构，保护样本管在硬着陆地球时不受损伤。

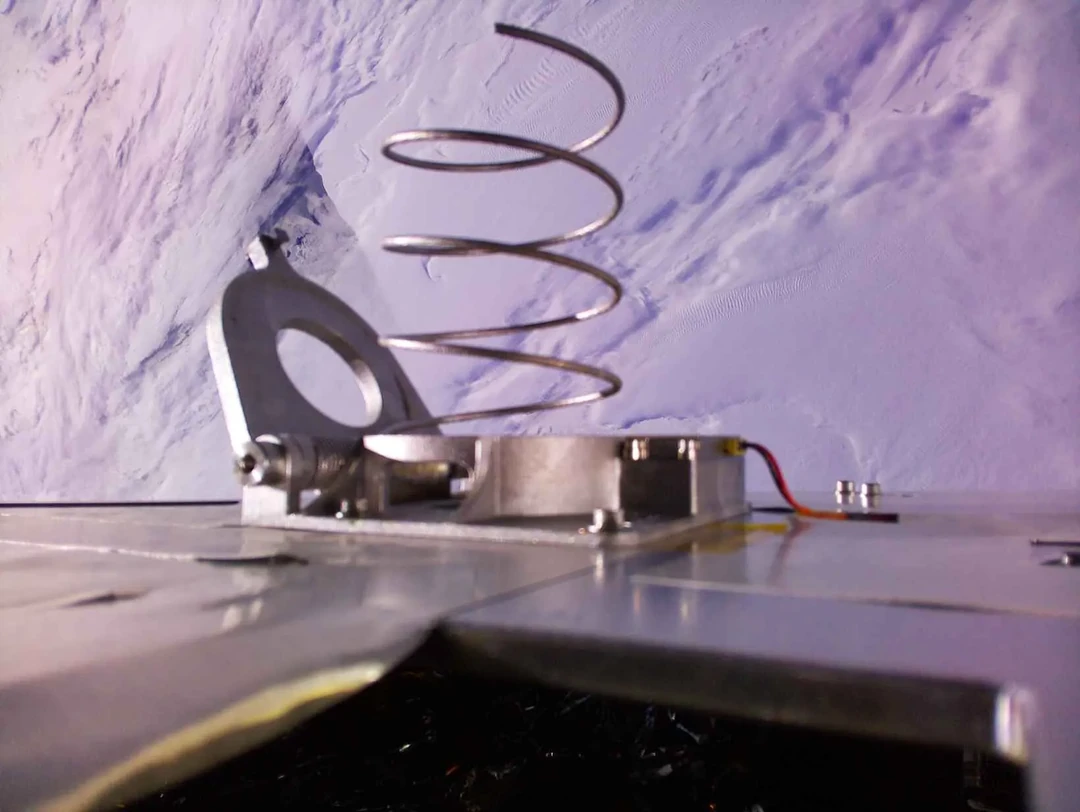

你瞧，火星样本返回计划是NASA和欧洲空间局（ESA）联手的大工程。从2021年毅力号着陆火星开始，它一直在密封管里收集地质样本，等着有一天送回地球。

Watkins说，样本容器的最坏情况冲击速度就是每秒50米，大概110英里每小时。说到底，落到地球上的那一刻最危险。所以地球进入系统里设计了3D打印钛合金可压溃结构，用来吸收能量，把传递到样本管上的力限制住。

点阵结构这玩意儿，在3D打印圈子里经常被当缪斯，大家都用它来展示增材制造能做得多复杂。你想想看，它其实就是由重复单元胞构成的多尺度结构，自然界里到处都是，比如蜂窝就是典型的一种。

航空航天里早就用它做轻量化和能量吸收，但传统金属点阵一直受制造限制，比如铝泡沫和蜂窝结构，几何形状、材料选择、集成方式都比较受限。

但金属增材制造把这个设计空间打开了。工程师可以选单元胞类型，把点阵共形映射到复杂形状，在整个结构里调整性能，还能直接集成到实体部分。坦率的讲，这样就不用像以前那样把泡沫或蜂窝粘到大件上，少了很多妥协。

那怎么设计这个力限制器呢？它的工作原理是这样的。当受压时，点阵结构先线性响应，然后屈曲或塑性坍塌，进入一个应力平台区。在这个平台区，结构继续压缩，但载荷几乎不变。

这个平台行为正是它吸能的关键，载荷-位移曲线下的面积就是吸收的能量。但设计必须避免致密化，也就是空隙全被压没了，结构变硬。如果致密化太早发生，那结果会怎样呢？点阵就没法继续可靠地限制载荷了。

难点就在这儿。

所以呢，设计要满足两个要求。单元胞要远小于整体结构，才能得到更平的载荷平台。同时点阵要有低相对密度，这样压溃行程才能最大化。相对密度就是实体材料体积跟总体积的比值。

你看啊，在制造上，金属3D打印只能在大概两个数量级的尺度内玩。比如JPL用的激光粉末床熔融工艺，可打印的韧带厚度大约1毫米，整体打印体积大约200毫米。要做出有效的可压溃点阵，就得在可打印分辨率的近下限工作，这会带来材料质量问题，比如表面粗糙度或内部缺陷可能引起过早断裂。

但问题来了。

所以JPL的重点是平衡内部质量和表面光洁度。工艺参数调整能减少内部缺陷或改善表面，但优化一个可能损害另一个。因为表面粗糙度打印后比内部缺陷更容易处理，所以团队优先保证内部质量，再用后处理改善表面。也就是说，打印时先保内部，后面再处理表面。

化学蚀刻其实就是一种后处理手段，能同时改善表面和密度。它不光能降低表面粗糙度，还能渗透到点阵复杂的内部几何里。同时，它还能降低相对密度，让打印结构成为更有效的可压溃结构。

Watkins举了个例子。一种3D打印铝蜂窝结构，打印态相对密度大约30%，蚀刻后表面粗糙度降低了50%，相对密度下降了75%，达到8%左右。在这个水平上，蜂窝结构就更像真正的可压溃结构了。

JPL把这种方法推广到多种几何和材料，基于梁的点阵结构在铝6061、RAM2、Ti-6Al-4V甚至更奇特的镍钛合金里，都能达到大约2%的相对密度。

选什么单元胞也是个大学问。设计空间很大，有好多单元胞类型可选，还得调整长宽比、相对密度。Watkins建议别因为某单元胞在论文里常见或常被打印就用它，得基于应用性能来选。选单元胞其实就是性能权衡。

选择是关键。

所以他们搞了一套工具叫UnitcellHub，用于探索点阵行为。其中UnitcellEngine是一个基于Python的工具，有CAD功能、网格划分和有限元仿真，能接收单元胞定义并输出预测性能，比如相对密度、刚度、应力传播和热导率。

相关的数据库包含了大约15000个模拟的单元胞设计点，是通过参数扫描生成的。这些结果在UnitcellApp里展示，方便探索点阵性能数据。

当然啦，压溃是非线性响应，但线性仿真结果也能帮助缩小设计空间。在火星样本返回案例里，JPL用预测的屈服行为作为压溃性能的先导，重点关注弯曲主导的钛合金点阵。目标压溃强度在2到3兆帕范围内。这样他们就从30多种单元胞缩小到两个候选，对应的可制造相对密度大约2%到4%。

打印了相对密度约3%的测试结构后，他们选了金刚石单元胞。开尔文单元胞会表现出全局失效模式，压溃时载荷急剧下降，不适合做力限制器。

Watkins总结说，点阵结构现在已经是NASA旗舰级任务的基线设计，通过了多次设计评审。剩下的工作就是最终验证。这个演讲把增材制造定位成实现机械性能的一种途径，而这些性能是传统泡沫或蜂窝很难做到的。

说到底，这不仅仅是工程问题，更是人类探索火星奥秘的一部分。

对于航空航天和国防来说，火星样本返回工作证明了3D打印点阵结构不只是轻量化演示件，还能用在关键任务的冲击防护上。
