想象一下，你和家人正在海滩上，自豪地尝试搭建一座沙堡，那种有着雄心勃勃的塔楼、英勇的桥梁，以及至少一个挑战重力特征的沙堡。

它看起来足够坚固。

孩子们印象深刻。

有那么一刻，你相信自己已经大功告成。

然后你意识到，在表面之下，它仍然只是沙粒，其间夹带着空气。

你可以尝试一切方法，挤出空气，融合沙粒，甚至将整个结构缩小20%。

但塔楼很可能会坍塌，墙壁会开裂，你的建筑杰作将不得不认输。

那时你才明白，尽管形状优美，这座沙堡从一开始就从未真正坚固过。

说到底，这就是增材制造技术陶瓷的核心挑战。

打印出的零件就是沙堡，也就是所谓的生坯。

烧结则是试图将其变成一块砖。

而致密化就是决定成败的时刻，孔隙必须消失，颗粒必须融合，零件必须均匀收缩，同时不能发生翘曲、开裂或因自身野心而坍塌。

为什么致密化在陶瓷增材制造中始终是一个棘手的难题？在哪些增材制造工艺中，它构成了最大的挑战？技术提供商和制造商又是如何努力克服这一问题的？

本专题报告将探讨这些问题，以及为什么在陶瓷增材制造中，制造出形状只是成功了一半。

我并不是陶瓷专家，但我相当确定，那些曾经将后处理称为增材制造「肮脏的小秘密」的人，从未考虑过致密化。

不过，对于任何认真从事技术陶瓷增材制造的人来说，致密化仍然是最终的难题。

虽然我同意我的朋友Laura Griffiths的观点，认为现在是时候抛弃这个说法了，但很少有情境能比这更好地说明陶瓷增材制造的现状，操作人员从粉末到打印再到烧结，在工艺链的每一个步骤中都在与材料作斗争。

此时，设计自由度已经实现。

但材料的完整性仍然是一个悬而未决的议题。

这一最后阶段的目标看似简单，在高温烧结过程中，必须消除打印「生坯」中的孔隙，以获得致密、高强度的陶瓷零件。

但在实践中，这一目标绝非易事。

正如XJet 3D（一家基于纳米颗粒喷射技术的增材制造解决方案提供商）首席执行官Guy Zimmerman所指出的，与增材制造中的金属或聚合物相比，致密化对技术陶瓷尤为关键，因为「陶瓷材料具有极高的熔点和共价/离子键，这些键本质上阻碍了扩散。在增材制造中，实现完全致密化至关重要，因为陶瓷本质上是脆性的，[这意味着]任何残留孔隙都会充当应力集中点，灾难性地降低材料固有的强度、导热性和介电性能。与通过塑性变形可以容忍微小缺陷的金属不同，当陶瓷因不完全致密化而承受应力集中时，会突然且完全地失效。」

这种对孔隙的根本敏感性也得到了3DCeram（一家基于SLA技术的增材制造解决方案提供商）陶瓷工程师Eric Louradour的强调，他指出，与金属不同，陶瓷「在承受机械应力时不会发生塑性变形」。

所以说，「即使是非常少量的残留孔隙也可能成为裂纹萌生点，导致裂纹在材料中快速且灾难性地扩展。」

这种对缺陷的敏感性并不局限于整体孔隙。

正如Sinto Advanced Ceramics Europe GmbH（一家合同制造商，提供用于生产高精度陶瓷部件的增材制造服务）的开发工程师Malte Hartmann进一步解释的那样，「当承受重机械载荷时，陶瓷表现出与金属或聚合物不同的行为。陶瓷没有塑性变形能力，因此微观结构中的缺陷（例如孔隙）或表面缺陷会成为裂纹引发点。反过来，光滑的表面和高密度是陶瓷制造中重要的质量标准。」

你想想看，在陶瓷增材制造中，致密化是一个关键时刻，一个有前途的形状要么成为功能部件，要么悄悄地回到设计精良但无法使用的零件类别中。

根据我们的专题报告「陶瓷3D打印，当前的制造格局和驱动工业应用的商业模式」，用于技术陶瓷的每一种增材制造工艺都面临着致密化挑战。

不过，这些挑战的类型和严重程度因技术而异。

该专题报告中确定的所有增材制造工艺（基于浆料的选区激光烧结、粘结剂喷射（BJ）、挤出工艺如熔融沉积成型/直写成型、直接喷墨打印（DIP）/材料喷射、立体光刻和VAT光聚合（SLA、DLP、LCD、CLIP、LCM））都会产生陶瓷生坯，必须经过脱脂和烧结才能变得致密和功能化。

致密化挑战主要出现在哪里，很大程度上取决于陶瓷零件是如何开始其生命的。

根据我们的理解，在粘结剂喷射中，问题很直接，即使其他一切正常，低生坯密度也会导致烧结后高残留孔隙率。

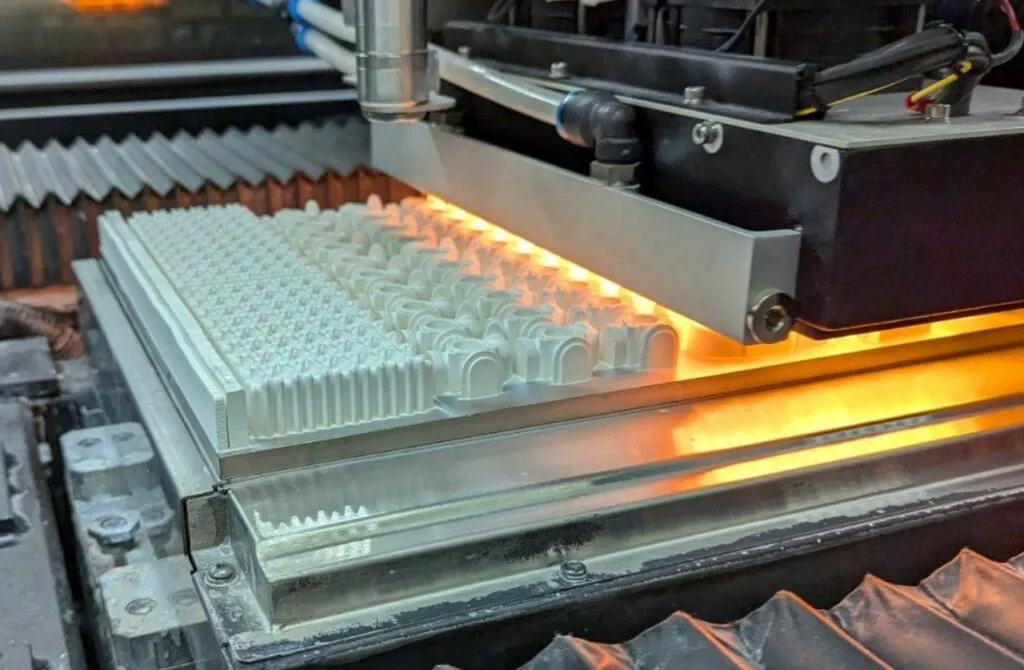

在基于浆料的SLS和间接粉末床熔融中，挑战转向了收缩控制，必须在零件不破裂或不变形的情况下消除孔隙。

在VAT光聚合工艺中，致密化在粘结剂烧除过程中受到损害，聚合物去除会引入孔隙和差异收缩，使得均匀致密化难以实现。

基于挤出的工艺，如FDM、直写成型或DIW，从一开始就面临另一个障碍，生坯中固有的层间空隙，这意味着烧结必须加倍努力以补偿高初始孔隙率。

而在材料喷射中，问题始于墨滴，因为可喷射的墨水无法承载高固体含量，颗粒堆积不好，这限制了最终密度。

我们的专家们对于哪些陶瓷增材制造失效模式与致密化不足最直接相关持有不同看法。

考虑到他们使用不同的增材制造工艺来生产致密陶瓷零件，这并不奇怪。

Louradour对这些失效模式提供了一个与工艺无关的观点，强调残留孔隙仍然是主要的风险因素。

他解释说，「由颗粒堆积不良导致的残留孔隙会成为强烈的局部应力集中点，显著降低机械强度和可靠性」。

除了体积孔隙率，他还指出不完全烧结会使层间区域机械强度变弱，导致「界面失效模式，如沿层边界的分层或过早裂纹扩展」。

另外，使用未充分解团聚的粉末或低固含量的浆料会加剧这些问题。在烧结过程中，这种情况可能诱发差异收缩和非均匀致密化，在零件内部产生内应力梯度。这些应力梯度增加了变形、微裂纹或灾难性失效的风险，特别是在复杂几何形状或大型部件中。

除了这些失效模式，Louratour认为致密化的难度很大程度上由陶瓷材料本身的固有特性驱动，碳化硅（SiC）通常被认为是最难致密化的材料，而氧化物陶瓷最容易致密化。

根据Hartmann的说法，「分层是增材制造陶瓷零件最常见的失效模式。」

他还认为，非氧化物陶瓷在热处理条件（即气氛/压力）方面要求更高。

另一方面，对于Zimmerman来说，「致密化不足的陶瓷零件，其特征是多孔结构，容易发生裂纹萌生和扩展，尤其是那些没有可见警告信号就损害零件功能的隐藏裂纹。」

由于不同的工艺路径导致不同的失效模式，这在技术陶瓷发挥价值的关键行业中是如何体现的？

当涉及到航空航天和半导体应用时，致密化可能是一个关键任务的安全要求，它可能限制或促进陶瓷3D打印工艺的采用。

事实上，虽然它并不总是主要障碍，但陶瓷3D打印零件的全密度仍然是不可协商的。

Sinto Advanced Ceramics Europe GmbH的主题专家指出，「我们看到，与技术挑战相比，经济因素对增材制造更广泛应用的阻碍要大得多。在正确的生产技术和方法下，致密化不是一个问题」。

所以呢，当致密化得到控制时，成本、可扩展性和生产经济性很快成为焦点。

尽管如此，从制造角度来看，Hartmann表示，「基于浆料的增材制造（例如VPP）具有初始晶粒尺寸细小的优势，因为烧结活性与表面积相关，细小的晶粒尺寸对致密化至关重要。」

但技术提供商将致密化视为制造商在评估用于批量生产的陶瓷增材制造时应用的第一个过滤器。

对于3DCeram的主题专家来说，虽然致密化仍然是「陶瓷增材制造工业部署的关键先决条件，特别是在半导体行业」，但它并非影响采用的唯一因素。

他指出，漫长的热循环、烧结后机加工以及先进质量控制技术的需求显著影响了生产周期和总成本。

在实践中，他认为，「虽然致密化仍然是一个关键的技术推动因素，但目前是成本和生产周期的综合效应驱动着陶瓷增材制造在半导体和航天生产链中的经济可行性。」

XJet 3D的首席执行官也强调了类似的观点，「对于制造商来说，致密化无疑是他们在批量生产和工业制造场景中评估的首要因素。半导体和航空航天行业要求99%的致密化作为不可协商的要求，以避免放气和介电击穿。」

如果Zimmerman将致密化视为入场券，而不是陶瓷3D打印工艺在这些苛刻行业中使用的主要瓶颈，那么他也承认这一挑战在生产周期和成本结构中起着决定性作用。

在基于烧结的方法中，实现高密度取决于严格控制的热循环和工艺专业知识，这些步骤可能会延长生产时间。

这位首席执行官直接指出了这种权衡，「对于像XJet的纳米颗粒喷射这样的基于烧结的技术，实现高密度需要精细调整的烧结性能，这需要专业知识，这是获得这张「入场券」之前的另一个步骤。XJet的工艺使其变得容易得多，不仅因为烧结阶段相对较短，而且因为烧结温度相对较低（」

无论你采用何种增材制造工艺，为使用技术陶瓷实现的高风险应用找到正确的致密化技术，通常都归结于可靠性、可重复性和工业实用性。

我们与专家的交流表明，高温烧结仍然是实现致密增材制造陶瓷零件最广泛使用的方法，因其相对简单以及与现有工业基础设施的兼容性而受到重视。

正如Guy Zimmerman所解释的那样，「最广泛使用的增材制造陶瓷致密化技术是使用高温炉在空气中烧结」，这种方法避免了受控气氛或高压，因此控制了能耗和工艺复杂性。

当精细调整时，此类方法可以达到这些行业所要求的密度水平，Zimmerman指出，无需额外的细化步骤即可实现大于99%的理论密度。

即便如此，对于特别苛刻的环境，致密化并不总是止步于烧结。

对于Malte Hartmann来说，「除了烧结过程中的致密化，热等静压是用于制造特别苛刻环境用陶瓷零件的常见细化技术。」

呈现出的画面是一个分层策略，烧结作为工业支柱，而HIP则选择性应用于极端性能裕度证明其增加的成本和复杂性是合理的场合。

Louradour进一步细化了这一图景，强调致密化技术的相关性强烈依赖于材料。

对于氮化物基陶瓷，他强调气压烧结（GPS）是「最相关的技术之一」，因为施加的压力可防止分解，同时实现非常高的密度水平。

「放电等离子烧结（SPS）在致密化效率和微观结构控制方面可能具有技术吸引力。但，由于零件尺寸、几何形状和可扩展性的限制，其工业适用性目前仍然有限」，他补充道，并警告说，

相比之下，氧化物陶瓷通常对空气中常规的无压烧结反应良好，而HIP则保留用于必须消除残留孔隙以满足半导体和航天应用严格要求的场合。

这强化了一个观点，陶瓷增材制造中的致密化策略越来越定制化，不仅针对应用，而且针对材料本身的化学性质。

如果说实现高密度是入场券，那么对于用于半导体工具或航天硬件的增材制造陶瓷零件来说，认证才是真正的耐力测试。

无论采用何种增材制造工艺，大家都知道，该过程被广泛认为是严格的、耗时的，并且通常由文档记录和材料性能共同驱动。

有趣的是，虽然Sinto Advanced Ceramics Europe GmbH在这一过程中为客户提供支持，但Malte Hartmann指出，在他们的案例中，「他们通常是这一官僚行为的主要推动力」，并补充说，在航天和半导体行业的成功实施是可能的，但很少能快速实现。

从技术提供商的角度来看，密度只是等式的一部分。

Guy Zimmerman强调，「这些行业对增材制造陶瓷部件的认证异常严格」，远远超出了体性能的范畴。

特别是表面完整性成为一个决定性因素，表面孔隙可在半导体环境中引发晶圆污染，或降低航天系统的热性能和电性能。

Zimmerman解释说，同时满足内部密度和表面质量要求，代表了先进制造中最艰巨的挑战之一。

对于3DCeram的主题专家来说，认证挑战因陶瓷增材制造工艺的固有特性而进一步加剧。

他指出，增材制造产生「非标准微观结构，必须对其进行全面表征和验证」，这使得认证「通常漫长且昂贵」。

特别是在半导体应用中，要求极高的纯度水平，脱脂或烧结过程中的任何偏差都可能导致污染风险，并带来严重的经济后果。

对于航天应用，他补充说，认证通常依赖于统计方法，如威布尔分析，来评估可靠性和失效概率，强调在这两个行业中，致密化不仅要考虑性能，还要考虑长期的可预测性和可重复性。

在这种背景下，致密化必须超越闭孔，提供一种能够经受住行业审查的材料状态，在这些行业中，失效模式既不是渐进的，也不是宽容的。

这一要求不仅重塑了认证策略，也重塑了陶瓷增材制造技术最初被评估和选择的方式。

Sinto Advanced Ceramics Europe GmbH是一家合同制造商，提供用于生产高精度陶瓷部件的增材制造服务。

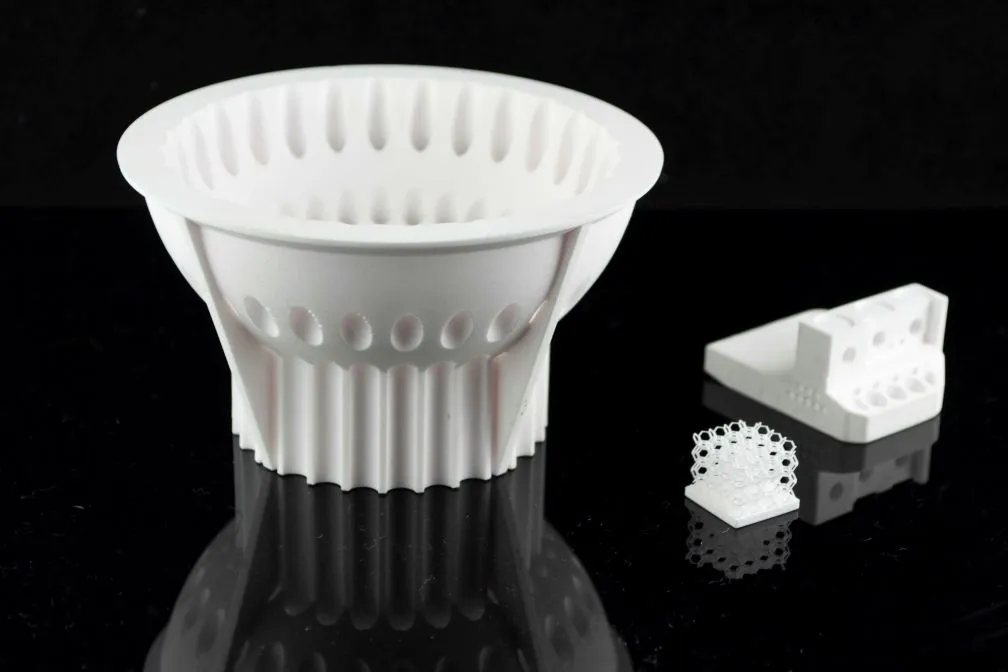

专注于技术陶瓷，3DCeram是一家基于SLA技术的增材制造解决方案提供商。

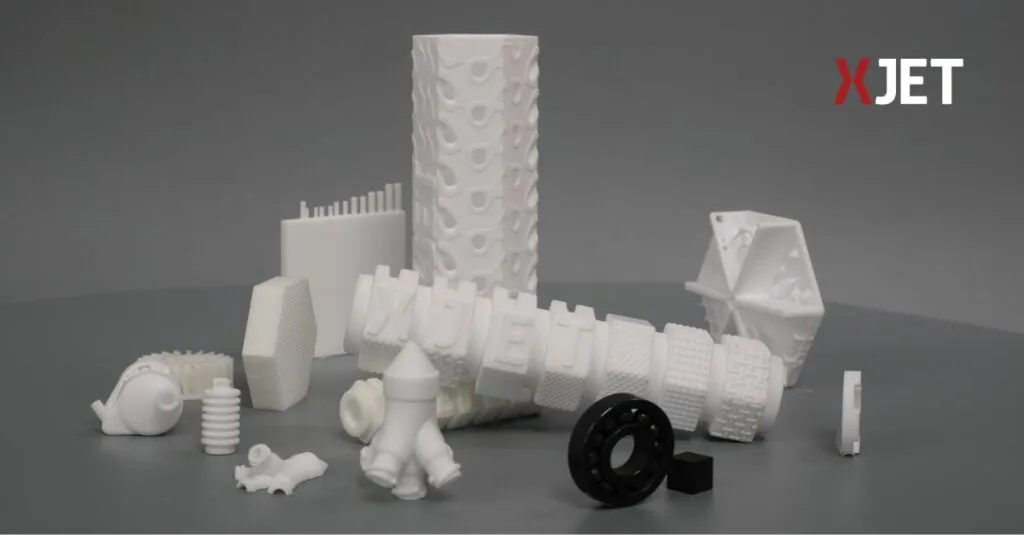

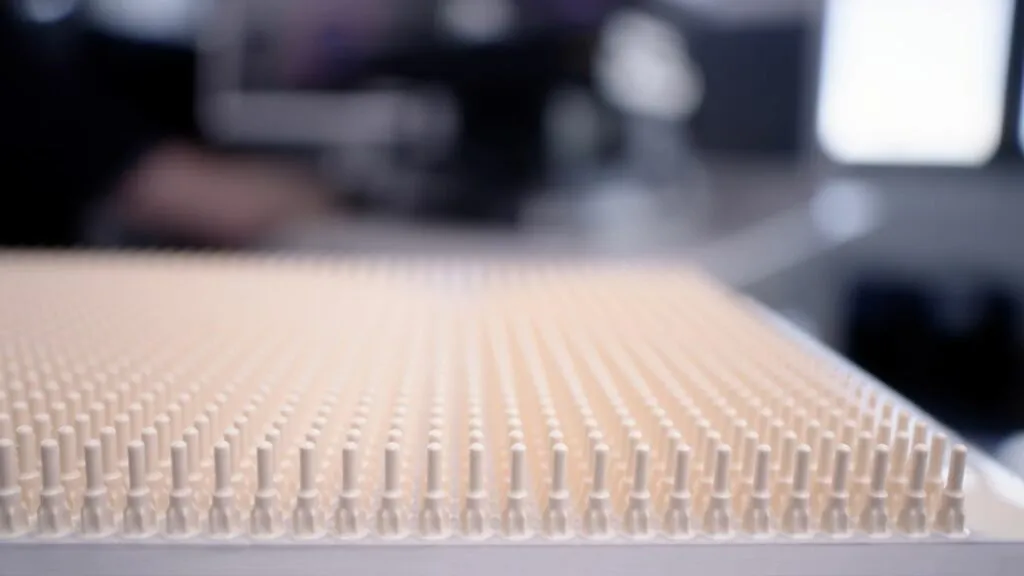

XJET是一家基于纳米颗粒喷射技术™的增材制造解决方案提供商。
