工艺工程师瑟瑟发抖：AI发现的3D打印工艺参数让钛合金既强又韧

发布内容

工艺工程师瑟瑟发抖：AI发现的3D打印工艺参数让钛合金既强又韧

文章有点长，技术细节有点复杂，一句话来看，AI用了5次迭代，十组实验就找到了一种参数，一种能让钛合金3D打印同时达到高强度和高延展（1190 MPa的抗拉强度和16.5%的延伸率）的参数。

AI找到的这组适用于Concept Laser M2的参数是：

激光功率：200W
扫描速度：1900 mm/s
能量密度：43.85 J/mm³
层厚：50 μm
扫描间距：48 μm
旋转角度：67°
热处理温度：595°C（马氏体开始温度）
热处理时间：2小时
冷却方式：炉冷（在氩气氛围下）

当然，光收藏这组参数没什么太大用处，我们还是来看看AI是如何做到的。

3D打印工艺工程师读者也别担心AI抢了饭碗，文末我们会讨论这一点。

在金属3D打印领域，同时获得高强度和高延展性，就像是要同时拥有鱼和熊掌，长期以来被认为是不可能的。

通常情况下，增加材料强度必然导致它变脆（延展性降低），反之亦然。

这一矛盾在3D打印金属材料中尤为明显。

近日，《自然·通讯》杂志发表了一项研究，来自韩国浦项科技大学（POSTECH）与韩国科学技术院（KAIST）的研究团队开发了一种名为帕累托主动学习的AI方法，巧妙地将人工智能与金属3D打印技术结合，成功解决了Ti-6Al-4V钛合金的强度、延展性二选一困境。

这项研究不仅实现了钛合金性能的双重提升，最终制造出的钛合金同时具备1190 MPa的抗拉强度和16.5%的延展性，这一性能组合远超传统方法制备的同类材料。

更重要的是，研究展示了AI在材料研发中的巨大潜力。

AM易道将剖析这项前沿研究，探讨AI如何改变3D打印的未来，以及这种创新方法对工业应用的影响。

从无休止试错到智能优化：AI让材料研发脱胎换骨

让我假设一个场景，如果你需要调整一台复杂机器的10个旋钮，每个旋钮有10个可能的位置，找到最佳组合就需要测试10的10次方（100亿）种可能。

这就是传统3D打印优化面临的困境。

研究人员通常只能通过反复试验不同的参数设置，打印样品，测试性能，然后根据结果调整参数，再次尝试。

这种方法不仅耗时耗力，而且很难找到真正的最佳组合。

韩国研究团队突破性地引入了AI辅助方法。

他们开发的帕累托主动学习框架是一个聪明的助手，不仅能从过去的实验中学习，还能主动建议下一步应该尝试哪种参数组合最有价值。

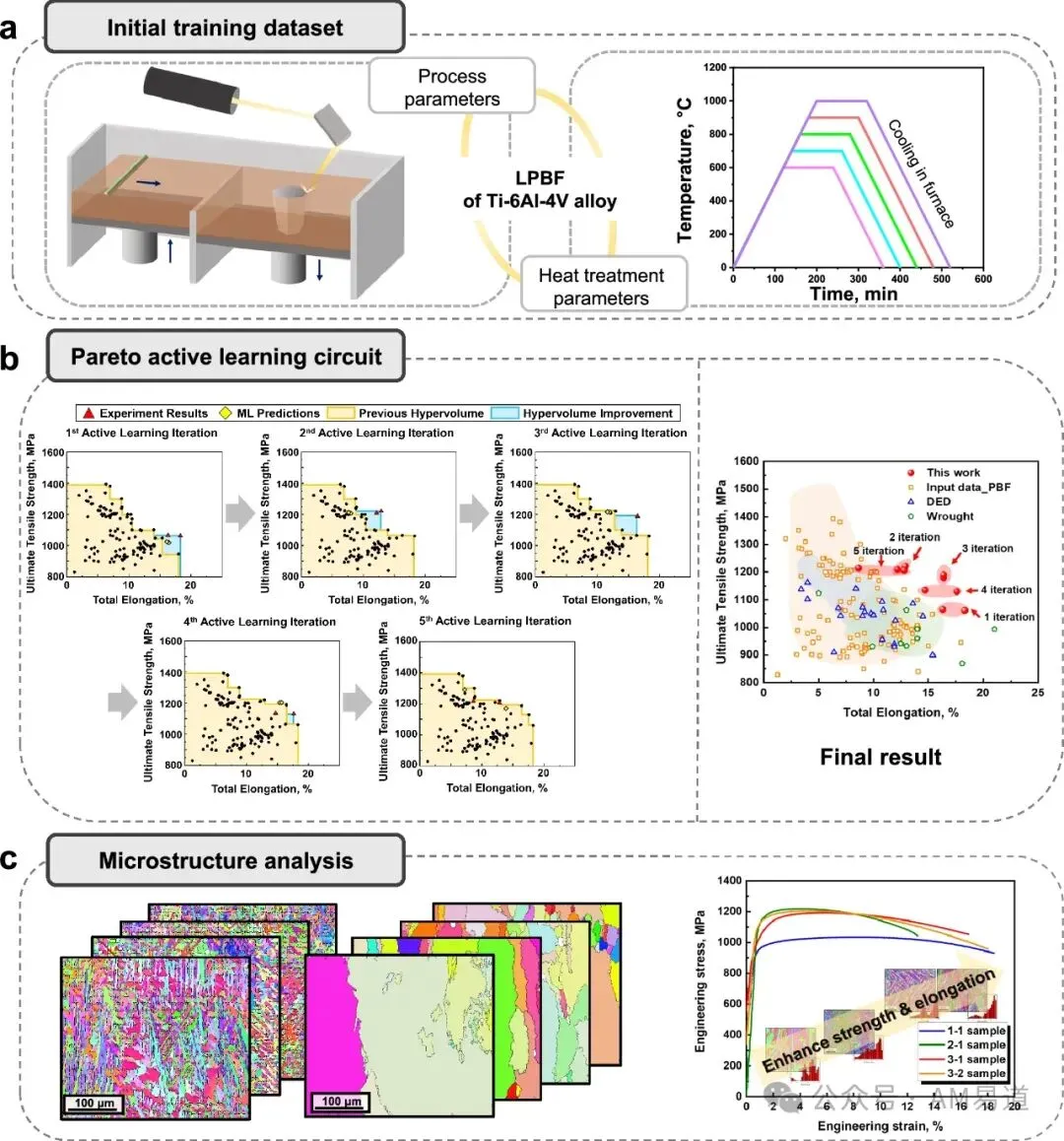

如图1所示，研究分为三个主要步骤：

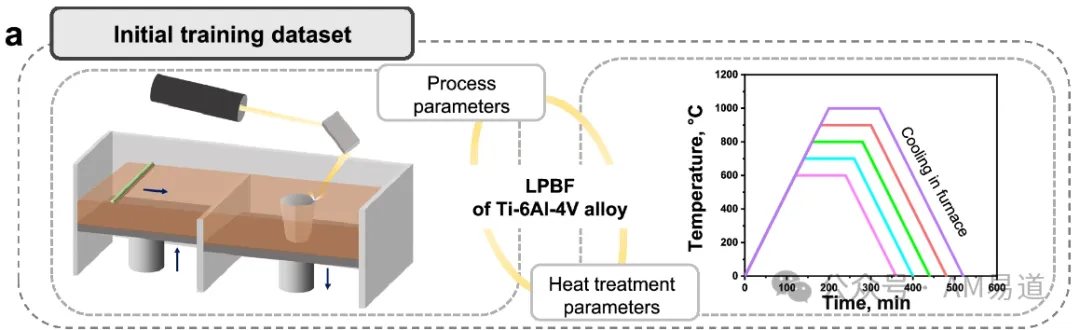

收集已有数据（图1a展示了3D打印机和热处理设备）

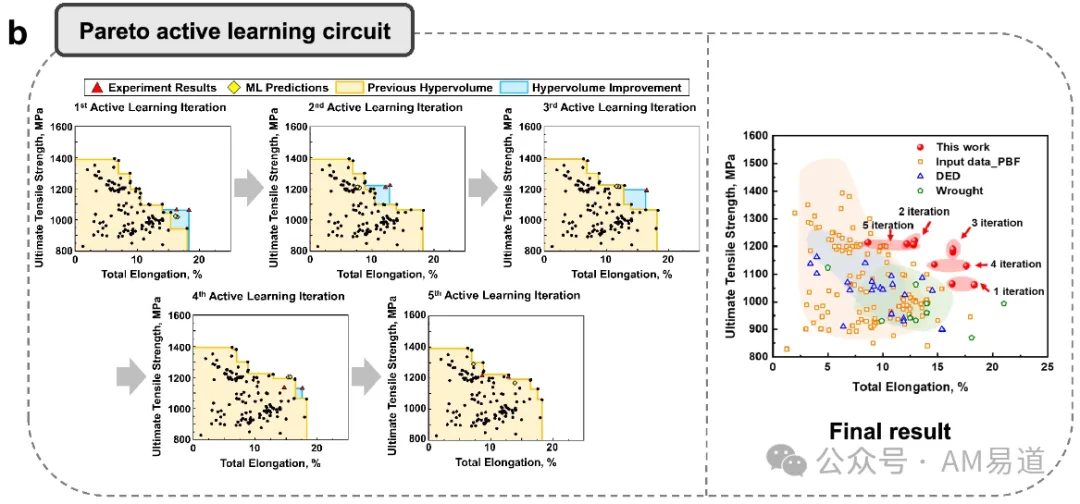

然后运行AI优化循环（图1b显示了每次迭代如何改进性能，黄线是性能边界，红点是新获得的样品性能）；

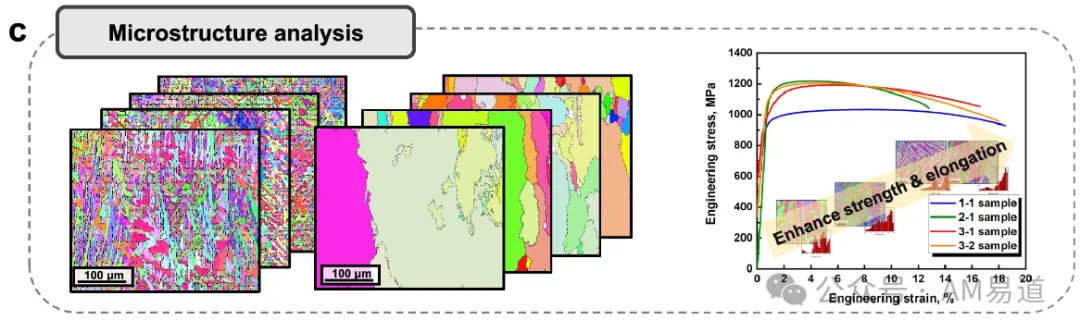

最后分析微观结构验证结果（图1c）。

研究团队首先从已发表的研究中收集了119组不同参数组合及其对应的钛合金性能数据，作为AI学习的基础。

接着，他们使用一种特殊的AI模型（高斯过程回归器），这种模型不仅能预测某组参数可能产生的性能，还能估计这个预测的可靠程度。

基于这些预测，AI系统使用一种智能选择策略，在每次迭代中推荐最有潜力的两组参数进行实际测试。

这种方法巧妙地平衡了尝试未知的新组和利用已知的好组合两种策略，大大提高了找到最佳参数的效率。

简单来说，AI既会推荐那些预测性能好的参数组合，也会推荐那些充满未知可能的组合。

延伸阅读：AI预知火与钢之舞！武汉大学3D打印熔池预测神经网络

关键参数与AI智能筛选

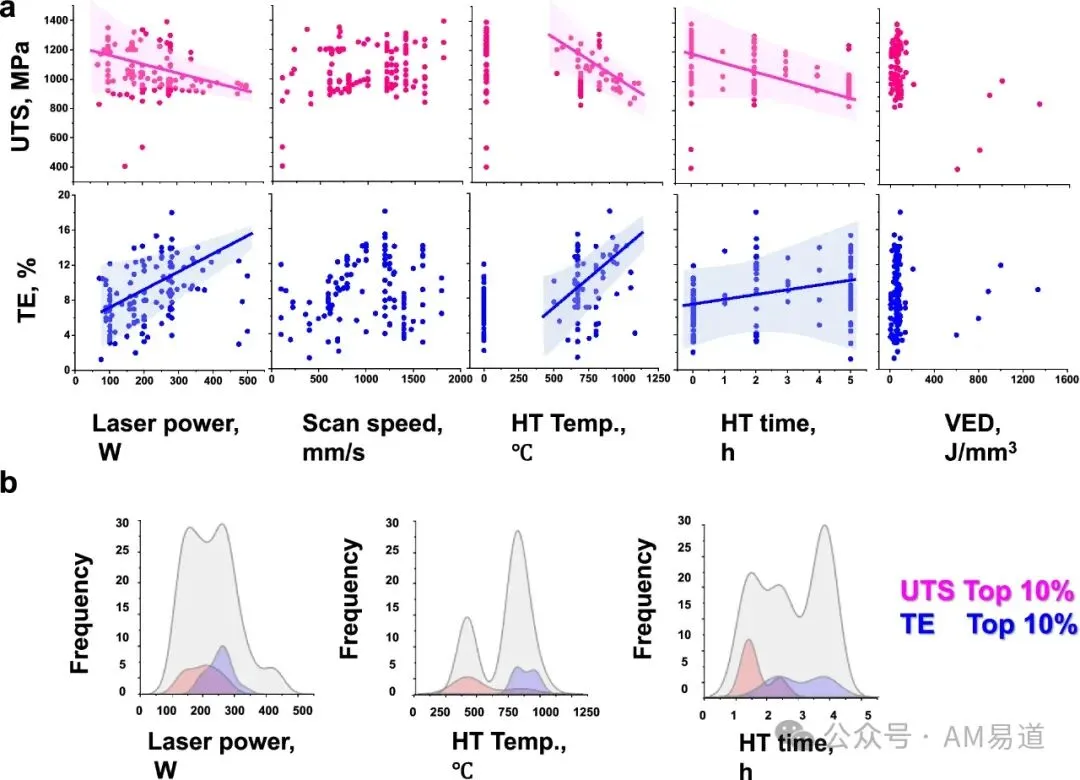

在开始优化前，研究团队首先分析了各参数与材料性能间的关系，如图2所示。

图2a展示了激光功率、热处理温度和时间等参数如何影响材料的强度（粉色线）和延展性（蓝色线）。

有趣的是，提高材料强度的参数设置往往会降低延展性，反之亦然，这正是优化面临的核心挑战。

图2b进一步比较了具有最高强度（红色）和最高延展性（蓝色）的样品在参数空间中的分布位置。

基于这些分析，研究团队关注了以下关键参数：

3D打印参数：

激光功率：控制熔化金属粉末的能量大小，范围从100W到350W
扫描速度：控制激光移动的快慢，范围从500mm/s到2000mm/s
能量密度：简单理解为单位体积内输入的能量多少

热处理参数：

从室温到1050℃不等，不同温度会导致材料内部结构发生不同变化

热处理时间：

0小时（不热处理）或2小时

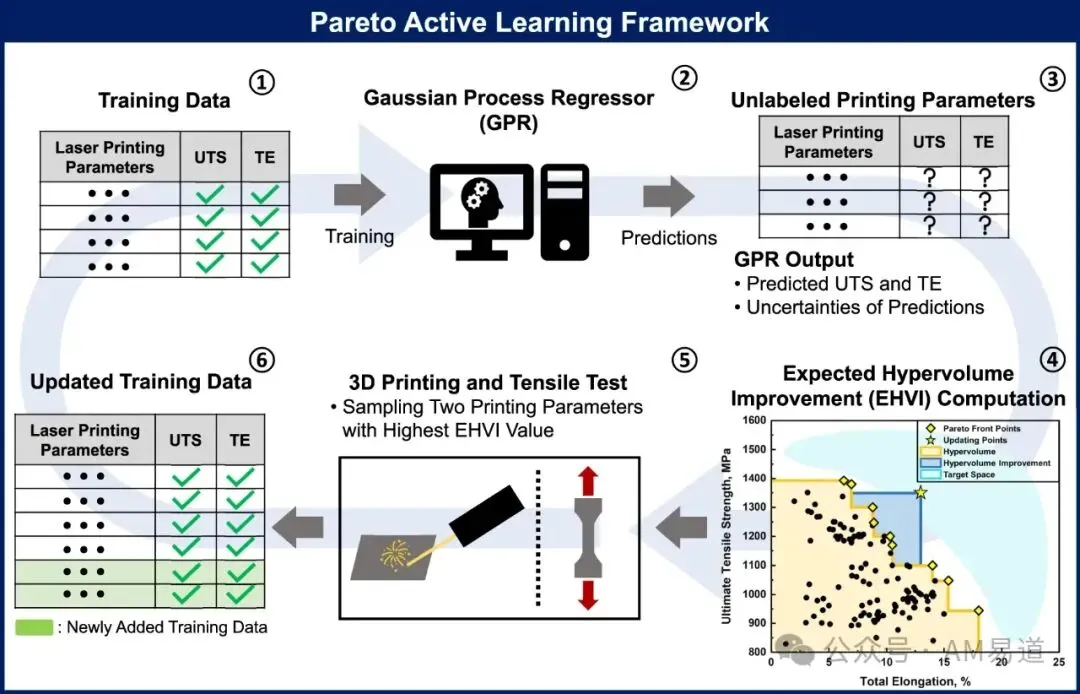

AI优化系统（如图3所示）运行方式如下：

用已有数据训练AI模型
AI预测未测试参数组合的性能
智能选择最有潜力的组合
实际制造样品并测试性能
将新数据加入训练集
重复以上步骤，不断优化

这个循环过程让AI不断学习和改进，每次迭代都更接近最佳参数组合。

惊人突破：AI找到的最佳配方让钛合金性能跃升

研究团队通过五轮AI辅助优化，测试了十组新的参数组合，结果令人印象深刻。

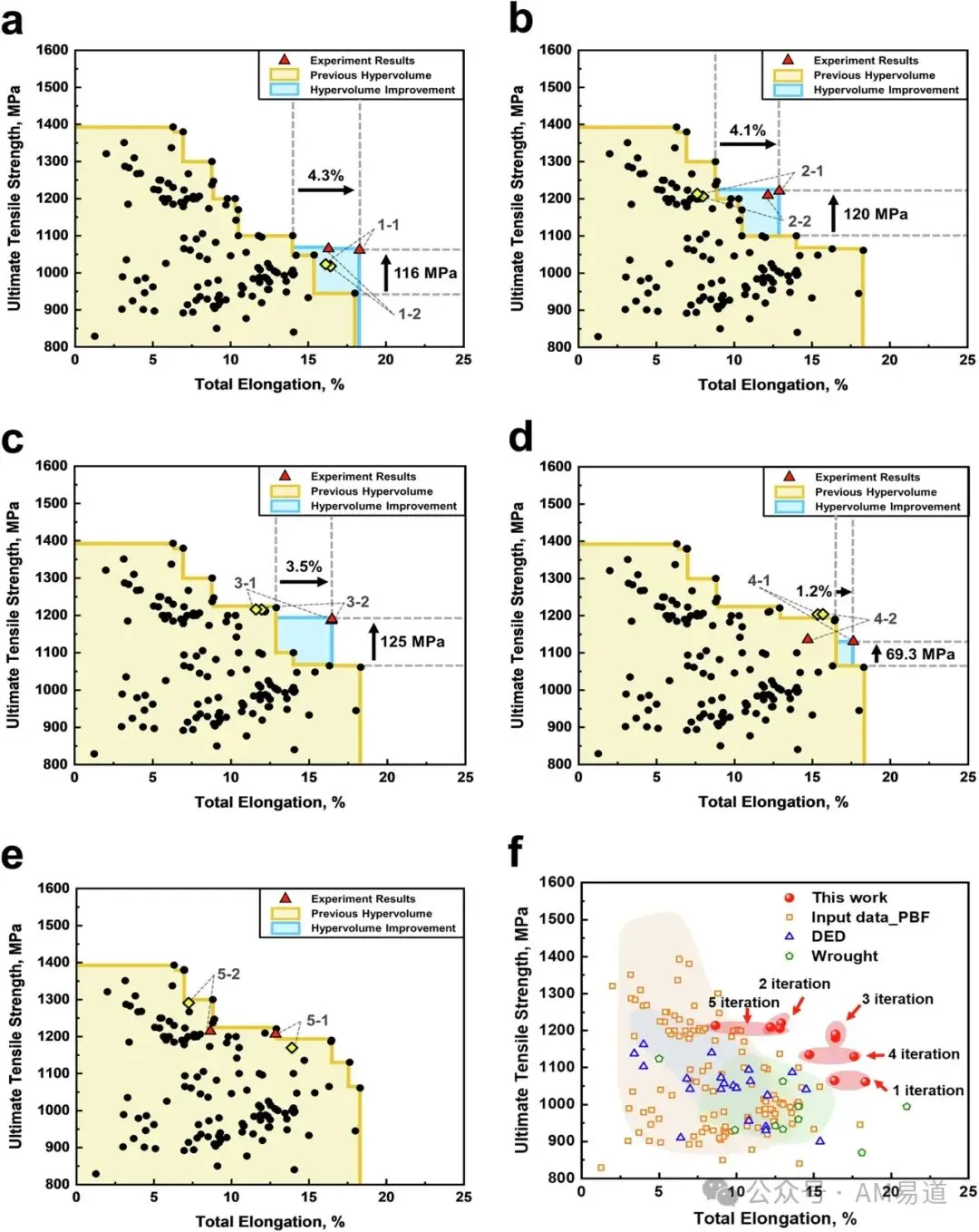

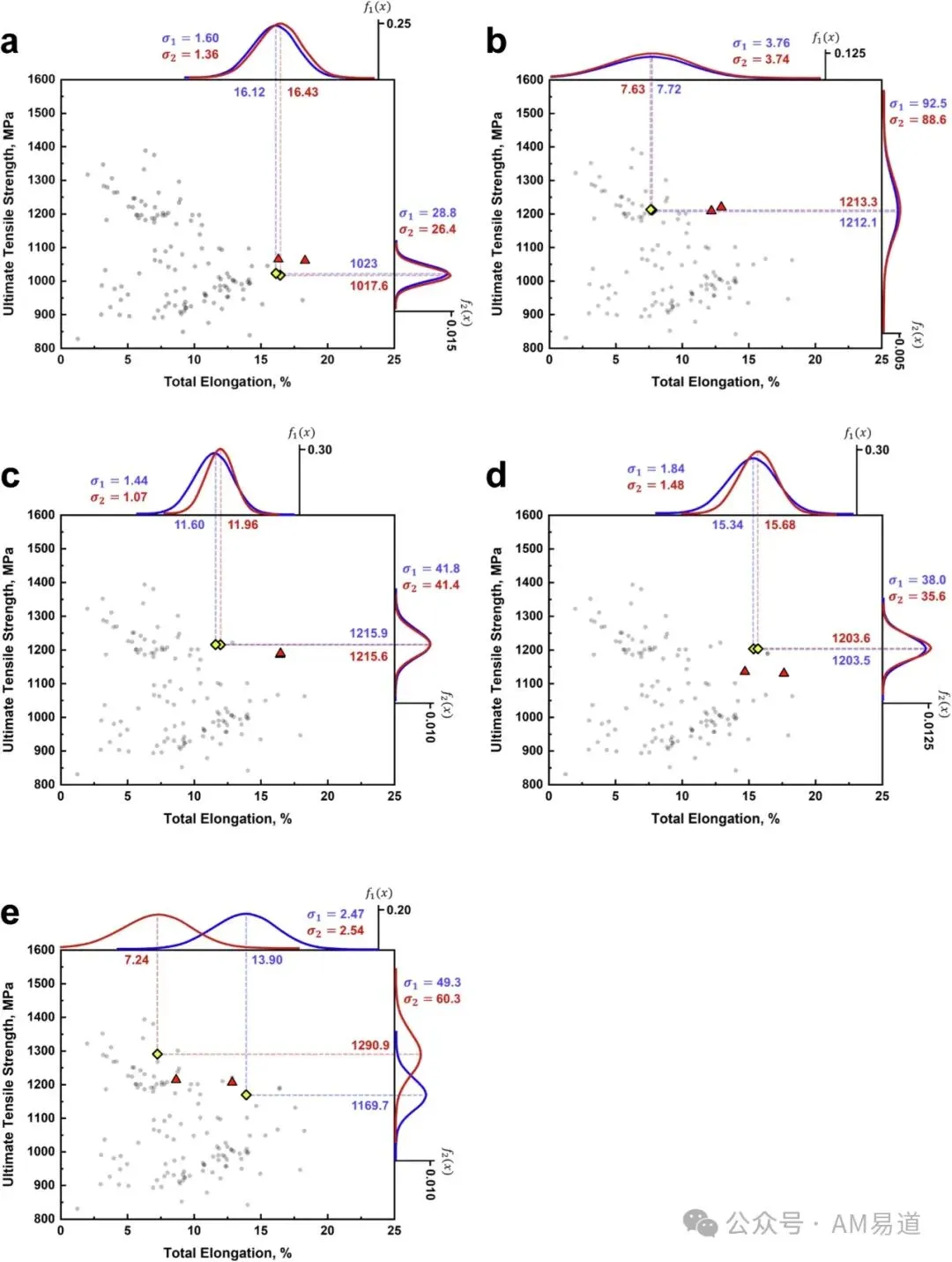

图4a-4e详细记录了每次迭代的过程和结果，黄色菱形是AI预测的性能，红色三角形是实际测得的性能。

第一次迭代（图4a）就取得了显著突破：在保持强度约1060 MPa的条件下，延展性从14%提高到18.3%；

同时，在保持延展性约18%的条件下，强度从945 MPa提高到1061 MPa。

这表明AI确实找到了能同时兼顾两种性能的参数组合。

后续迭代继续推动性能边界的扩展。

第二次迭代（图4b）在强度约1200 MPa条件下提高了延展性，第三次迭代（图4c）带来更大突破。

到第四次迭代（图4d），改进开始放缓，第五次迭代（图4e）未能进一步提升性能，表明在当前参数空间可能已达到最优状态。

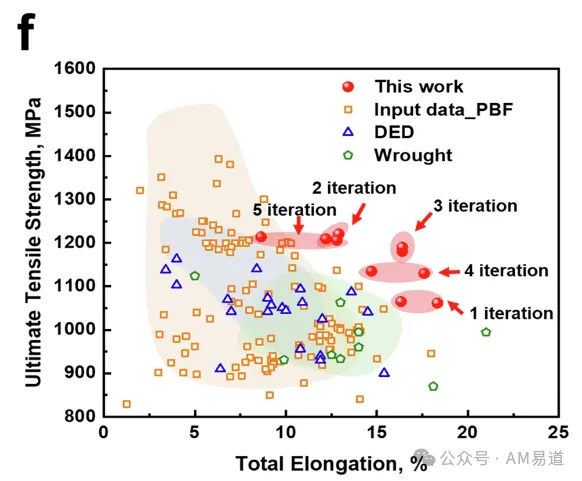

最终结果如图4f所示，将本研究获得的钛合金性能（红色圆点）与之前研究的数据（橙色方块、蓝色三角形和绿色五边形）进行对比。

清晰可见，通过AI方法优化的样品性能明显优于以往的研究成果，特别是在强度和延展性的平衡方面。

最令人惊讶的是，这些突破仅通过五次迭代（十组实验）就实现了。

相比之下，传统方法可能需要数十甚至数百次实验才能接近类似的结果。

深入材料内部：为什么AI找到的参数组合如此有效？

为了理解AI优化的参数组合为何能同时提高强度和延展性，研究团队对制备的样品进行了详细的微观结构分析，检查材料内部细微结构的特征，如图6和图7所示。

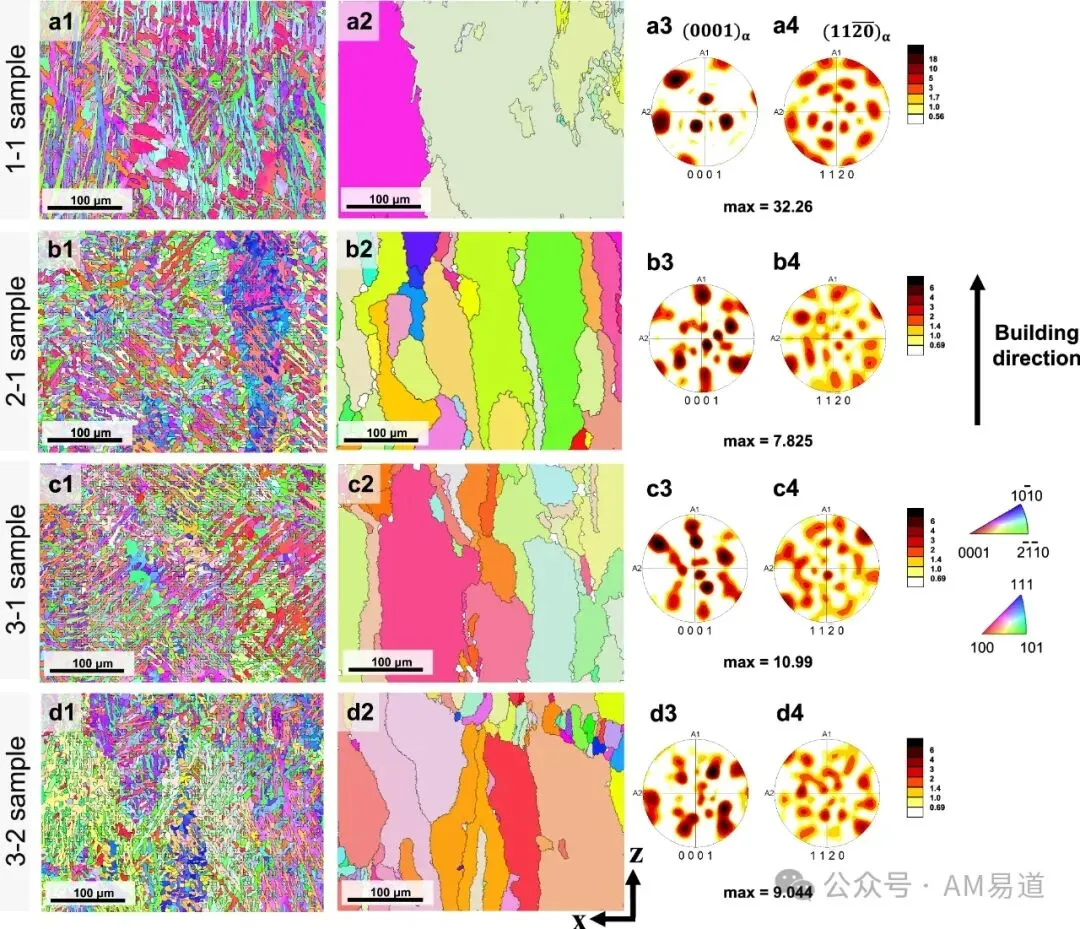

图6展示了不同样品内部的微观结构特征。

图6a1-d1是材料内部板条状结构的彩色图像，显示所有样品都有针状结构，但厚度不同：1-1样品的板条最厚（约2.62微米），而2-1样品的板条最薄（约0.71微米）。

研究发现，板条越薄，材料强度越高。

这是因为薄板条创造了更多的界面，这些界面能阻止材料内部的变形，从而提高强度。

慢扫描速度和高激光功率（如1-1样品使用的参数）会导致材料冷却较慢，给板条生长提供更多时间，形成较厚的板条，因此强度较低。

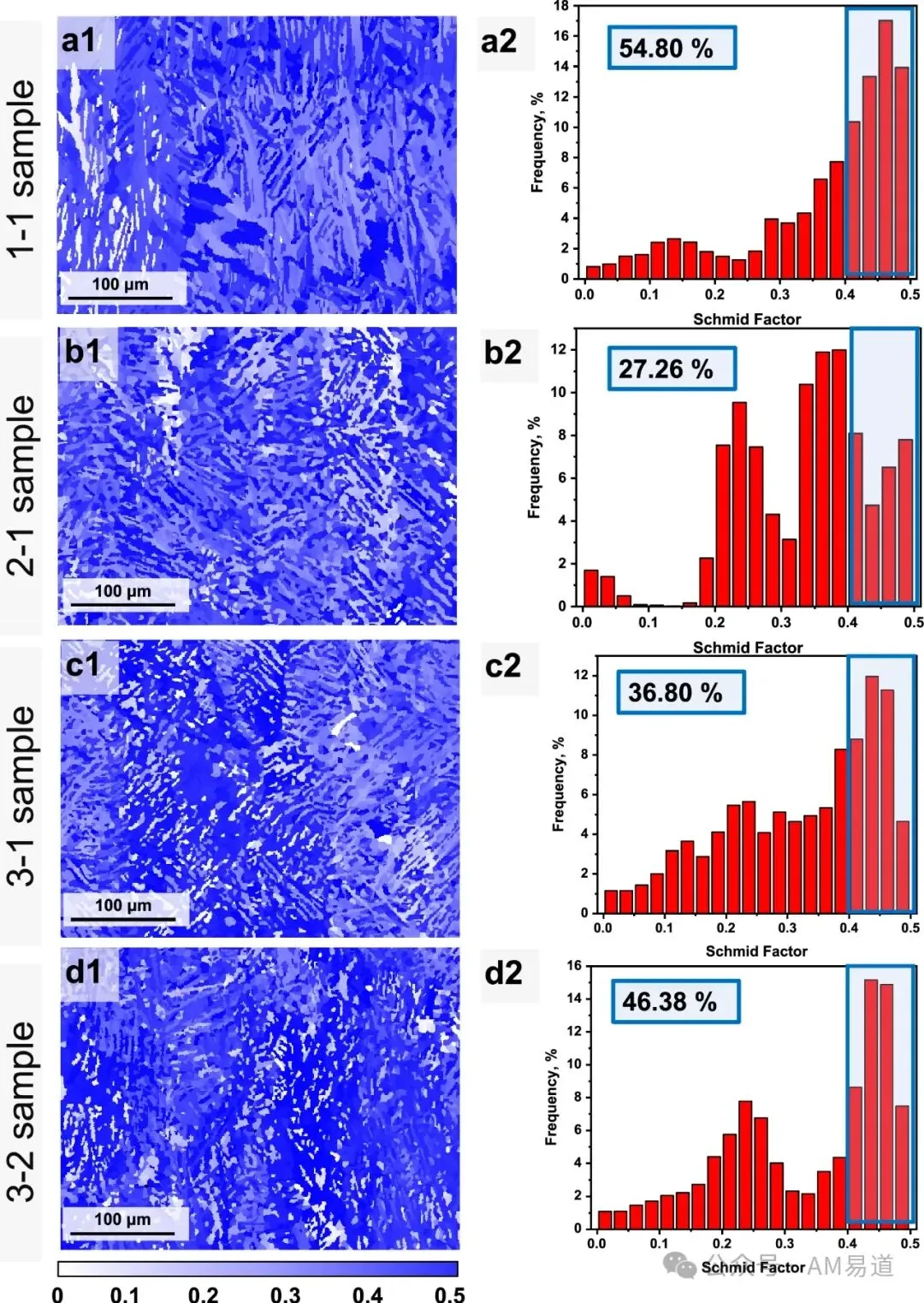

图7分析了材料的延展性机制。

图7a1-d1和a2-d2展示了影响材料延展性的关键参数：施密特因子（简单理解为材料内部变形的难易程度）的分布。

研究发现，1-1样品在易于变形的区域（施密特因子0.4-0.5）比例最高（54.80%），而2-1样品在这一区域的比例最低（27.26%）。

这解释了为什么1-1样品延展性最好，而2-1样品延展性较差。

图5展示了AI预测与实际结果的比较，验证了AI模型的预测能力以及其平衡探索和利用的有效性。

这些详细分析不仅验证了AI优化方法的有效性，还揭示了钛合金强度与延展性平衡的内在机制，为未来的材料设计提供了宝贵指导。

AI与3D打印的美好未来

从单一材料到广阔应用

本研究成功展示了AI在钛合金优化中的强大能力，但其影响远不止于此。这种方法的核心优势在于其通用性和灵活性，可以轻松应用于其他材料系统的优化。

未来，这种AI驱动的方法可以扩展到更复杂的合金系统，如镍基高温合金、铝合金或特种钢等。

特别是对于那些具有复杂性能要求的材料，传统优化方法往往效率低下，而AI驱动的方法则可能带来突破性进展。

此外，研究中积累的数据将为后续钛合金的研究提供坚实基础，加速材料性能优化的进程。

数据与物理的结合

尽管本研究主要采用了数据驱动的方法，研究团队也指出，未来结合数据和物理模型将更有前景。

特别是在研究新开发的合金或考虑更多参数时，由于数据有限，单纯依靠数据驱动的方法可能面临挑战。

结合现有的物理知识和模拟，可以增强对材料性能的预测准确性，即便在数据有限的情况下也能取得良好效果。这种结合方法代表了材料科学未来的发展方向。

延伸阅读：钢研国际新材料创新中心关帅博士谈数据与AI驱动的增材制造高性能材料的设计与开发：《装备强国》沙龙精华分享

从实验室到工厂：应用前景与挑战

从工业应用角度看，AI驱动的优化方法具有巨大潜力。

在航空航天、医疗、汽车等对材料性能要求极高的领域，能够同时兼顾强度和延展性的钛合金将有广泛应用。

AI驱动的3D打印优化方法无疑代表了未来的发展方向。

AM易道认为，这种转变的意义远超钛合金或3D打印领域本身。

它预示着材料科学正从经验驱动向数据智能转型，从被动发现向主动设计进化。
在这个新时代，材料性能的极限将不再受制于传统认知，而是由数据和算法共同定义。

AM易道最后聊两句: 工艺工程师的未来

看完文章，不禁让人思考：AI是否将取代工艺工程师的角色？

AM易道认为，5年内还不用太担心被淘汰。

AI确实改变了参数优化的方式，但工艺工程师的价值并不会因此消失，未来的工艺工程师需要成为AI辅助下的决策者，而非简单的参数调整者。

他们将负责定义问题边界、解释AI结果、应对复杂环境变量，以及将实验室成果转化为工业应用。

最重要的是，人类工程师拥有AI所不具备的创造力、直觉和跨领域知识整合能力。

在钛合金研究中，正是工程师定义了要优化的目标函数（强度与延展性），并提供了初始训练数据。

AI是强大的工具，但工具需要有技巧的使用者。

面对AI的浪潮，AM易道建议，工艺工程师应当主动拥抱这一变化：

学习数据科学知识，理解AI的工作原理，发展更高层次的思考能力。

那些能够与AI协同工作的工程师，将在未来的制造业中占据更重要的位置。

这可能只是未来五年的情况。

5年后，AI若产生超级智能，材料不用人开发、参数不用人来调、设计不用人建模，设备不用人来搬、销售不用人来吹，人类唯一能干的可能是诟病为什么人类控制的不同品牌的3D打印设备还是没有标准化、统一化、商品化，让AI如此受累来回切换，浪费token。

当然，这个场景也可能永远不会出现。

如果5年后出现，请记得有个叫AM易道的公众号曾经聊过这个场景。
